Nghi Khí Hàng Hải

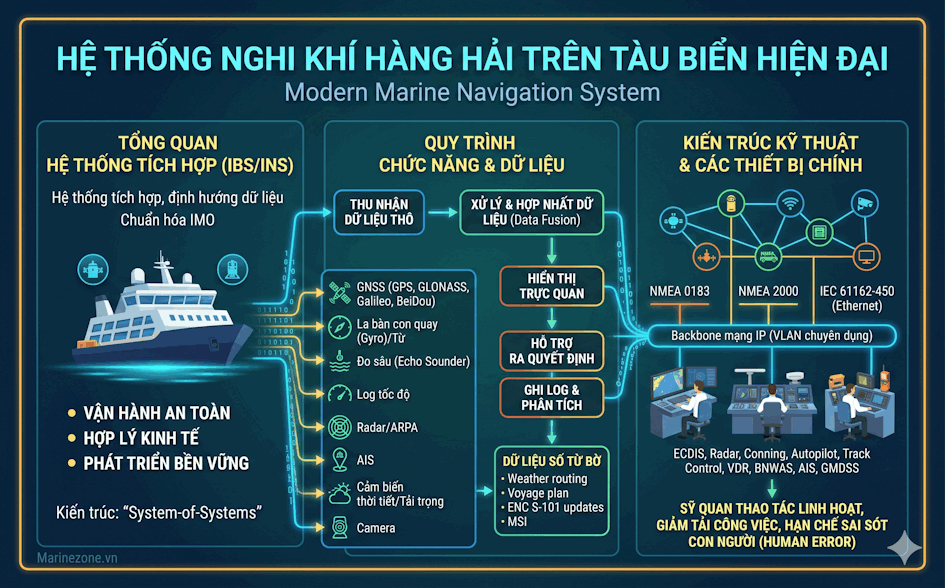

Tổng quan về hệ thống nghi khí hàng hải trên tàu biển hiện đại

Hệ thống nghi khí hàng hải (Marine Navigation System / Navigation Bridge System) trên tàu biển hiện đại không chỉ là tập hợp rời rạc các thiết bị như la bàn, radar hay GPS, mà là một kiến trúc tích hợp, định hướng dữ liệu, được chuẩn hóa theo các quy phạm quốc tế và tối ưu cho vận hành an toàn – kinh tế – bền vững. Ở cấp độ kỹ thuật, có thể xem đây là một “hệ thống hệ thống” (system-of-systems), trong đó các cảm biến, thiết bị hiển thị, bộ xử lý trung tâm, mạng truyền thông nội bộ và các gateway kết nối bờ được thiết kế theo triết lý Integrated Bridge System (IBS) hoặc Integrated Navigation System (INS) theo chuẩn IMO.

Về mặt chức năng, hệ thống nghi khí hàng hải đảm nhiệm chuỗi nhiệm vụ liên tục từ thu nhận dữ liệu thô (raw sensor data), xử lý – hợp nhất (data fusion), hiển thị trực quan (situational display), đến hỗ trợ ra quyết định (decision support) và ghi log phục vụ điều tra tai nạn, phân tích hiệu quả khai thác. Các nguồn dữ liệu chính bao gồm: GNSS (GPS, GLONASS, Galileo, BeiDou), la bàn con quay (Gyro Compass), la bàn từ, log tốc độ, đo sâu hồi âm (Echo Sounder), radar/ARPA, AIS, cảm biến thời tiết, cảm biến tải trọng – mớn nước, camera quang học/thermal, cùng các nguồn dữ liệu số từ bờ (weather routing, voyage plan, cập nhật ENC S-101, MSI số).

Trong bối cảnh chuyển đổi số, kiến trúc nghi khí hiện đại được thiết kế xoay quanh các bus dữ liệu chuẩn hóa như NMEA 0183, NMEA 2000, IEC 61162-450 (Ethernet), cùng các backbone mạng IP (VLAN chuyên dụng cho navigation, engineering, guest, OT/IT). Các thiết bị chủ chốt như ECDIS, radar, conning display, autopilot, track control, VDR, BNWAS, AIS, GMDSS được tích hợp trên các workstation đa chức năng, cho phép sỹ quan boong thao tác linh hoạt, giảm tải công việc và hạn chế sai sót do yếu tố con người (Human Error).

Về quy phạm, hệ thống nghi khí hàng hải chịu sự điều chỉnh của nhiều lớp tiêu chuẩn: Công ước SOLAS (đặc biệt Chương V – Safety of Navigation), COLREGs 1972 (Quy tắc phòng ngừa va chạm), các nghị quyết và thông tư IMO (MSC, NAV, NCSR), tiêu chuẩn IHO (S-57, S-100, S-101, S-102, S-104…), tiêu chuẩn IEC/ISO cho thiết bị hàng hải, cùng các yêu cầu của IACS và các tổ chức phân cấp (DNV, ABS, LR, NK…). Từ năm 2026 trở đi, nhiều yêu cầu mới liên quan đến cyber security by design, remote operation, data recording và e-navigation sẽ trở thành bắt buộc đối với tàu đóng mới, tác động trực tiếp đến cấu hình và kiến trúc hệ thống nghi khí.

Ở cấp độ vận hành, hệ thống nghi khí là “trung tâm thần kinh” của buồng lái, hỗ trợ sỹ quan boong trong các nhiệm vụ:

• Xác định và cập nhật liên tục vị trí, hướng đi, tốc độ, trạng thái chuyển động của tàu trong mọi điều kiện thời tiết, tầm nhìn.
• Giám sát môi trường xung quanh: mục tiêu mặt nước, chướng ngại vật, luồng lạch, độ sâu, công trình ngoài khơi, khu vực hạn chế, khu vực bảo tồn, VTS, traffic lane.
• Dự đoán rủi ro va chạm và mắc cạn thông qua các thuật toán CPA/TCPA, anti-grounding, route check, cross track error, dynamic no-go area.
• Hỗ trợ ra quyết định điều động: đề xuất phương án tránh va, tối ưu tuyến hành trình, tối ưu tốc độ – tiêu thụ nhiên liệu, phối hợp với hệ thống điều khiển máy – chân vịt – thruster.
• Ghi nhận dữ liệu hành trình, thoại, hình ảnh, trạng thái cảm biến vào VDR/S-VDR, đáp ứng yêu cầu điều tra tai nạn, phân tích an toàn và huấn luyện.
• Kết nối liên tục với bờ: gửi/nhận dữ liệu voyage plan, noon report, dữ liệu cảm biến thời gian thực, cập nhật ENC, MSI, thông tin thời tiết, chỉ thị từ Fleet Operation Center.

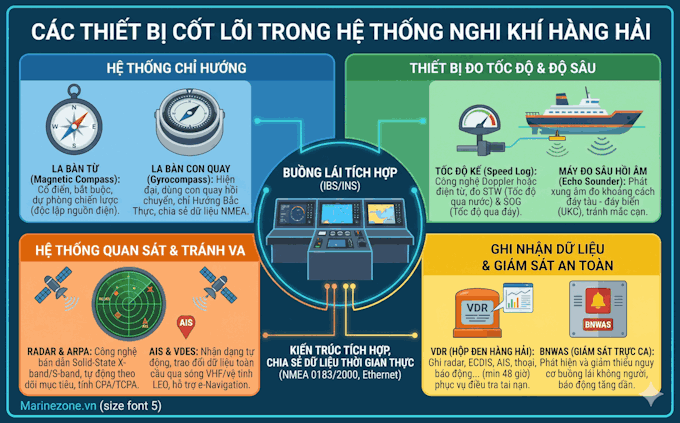

Các thiết bị cốt lõi trong hệ thống nghi khí hàng hải

Trong cấu trúc của một hệ thống nghi khí hàng hải hiện đại, nhóm thiết bị cốt lõi có thể chia thành: thiết bị chỉ hướng, thiết bị đo tốc độ và độ sâu, thiết bị quan sát – tránh va, thiết bị định vị – dẫn đường, và thiết bị ghi nhận – giám sát an toàn. Mỗi nhóm không chỉ có vai trò chức năng riêng lẻ mà còn được tích hợp chặt chẽ thông qua mạng dữ liệu nội bộ trên tàu (NMEA 0183, NMEA 2000, Ethernet, IEC 61162-450…). Kiến trúc tích hợp này cho phép chia sẻ dữ liệu thời gian thực giữa các hệ thống như Radar, ECDIS, Autopilot, AIS, VDR, giúp tối ưu hóa an toàn hàng hải, hiệu quả khai thác và tuân thủ các chuẩn mực SOLAS, IMO, IEC.

Hệ thống chỉ hướng: la bàn từ và la bàn con quay

La bàn từ (Magnetic Compass) là thiết bị cổ điển nhưng vẫn bắt buộc trên mọi tàu biển theo SOLAS Chương V. Cấu tạo cơ bản gồm: hộp la bàn chứa chất lỏng giảm chấn, hệ kim từ hoặc đĩa la bàn, card chia vạch 360°, hệ thống chiếu sáng, cùng các bộ phận bù trừ từ trường như quả cầu Kelvin, thanh Flinders, nam châm bù. Ưu điểm lớn nhất của la bàn từ là hoạt động hoàn toàn độc lập với nguồn điện, không phụ thuộc vào bất kỳ hệ thống điện tử nào, vì vậy đóng vai trò là phương án dự phòng chiến lược khi toàn bộ hệ thống điện – điện tử trên tàu gặp sự cố nghiêm trọng.

La bàn từ thường được lắp đặt tại vị trí “bánh lái ngoài trời” (emergency steering position) hoặc trên đỉnh buồng lái (wheelhouse top) để giảm ảnh hưởng của từ trường cục bộ. Công tác hiệu chỉnh định kỳ (compass adjustment) được thực hiện bởi compass adjuster có chứng chỉ, sử dụng các bài chạy vòng (swinging ship) để xác định và giảm sai số do từ trường tàu. Bảng sai số (deviation card) được lập và cập nhật, sỹ quan hàng hải phải biết cách áp dụng variation và deviation để chuyển đổi giữa Heading Magnetic, Heading Compass và Heading True trong các tình huống mất gyro hoặc mất GNSS.

La bàn con quay (Gyrocompass) là thiết bị chỉ hướng hiện đại, sử dụng nguyên lý con quay hồi chuyển quay ở tốc độ rất cao kết hợp với chuyển động quay của Trái Đất để chỉ Hướng Bắc Thực (True North), không bị ảnh hưởng bởi từ trường địa phương. Hệ thống gyro thường gồm: bộ cảm biến con quay (gyro element), bộ xử lý, bộ lặp (repeaters) tại buồng lái, phòng lái khẩn cấp, đài chỉ huy mũi, cùng các giao diện dữ liệu NMEA/IEC.

Dữ liệu từ gyrocompass được phân phối qua mạng NMEA cho Radar, ECDIS, Autopilot, AIS, VDR và các hệ thống điều khiển khác. Độ chính xác (thường sai số vài phần mười độ) và độ ổn định của gyro là yếu tố then chốt để hệ thống ARPA tính toán CPA/TCPA chính xác, ECDIS vẽ track đúng, autopilot giữ hướng ổn định trong điều kiện sóng gió, và hệ thống DP (Dynamic Positioning) duy trì heading. Các tham số như settling time, latitude correction, speed error phải được cài đặt đúng; sỹ quan trực ca cần nắm quy trình chuyển đổi sang gyro dự phòng hoặc magnetic heading khi gyro chính gặp lỗi, cũng như kiểm tra chéo gyro heading với la bàn từ và quan sát thiên văn/địa vật.

Thiết bị đo tốc độ và độ sâu: Speed Log và Echo Sounder

Tốc độ kế (Speed Log) trong nghi khí hàng hải hiện đại thường sử dụng công nghệ Doppler hoặc điện từ (Electromagnetic Log). Với Doppler log, đầu dò phát sóng âm xuống nước, đo dịch chuyển tần số phản xạ để tính vận tốc tương đối; với log điện từ, vận tốc nước chảy qua cảm biến tạo ra điện áp tỷ lệ với tốc độ. Tốc độ có thể được đo theo hai cách: STW (Speed Through Water) – tốc độ tàu xuyên qua nước, và SOG (Speed Over Ground) – tốc độ so với đáy biển, thường kết hợp với GNSS hoặc Doppler bottom track.

Dữ liệu tốc độ là đầu vào quan trọng cho:

• Tính toán ETA, lập kế hoạch hành trình tối ưu (voyage optimization).
• Tối ưu hóa tiêu thụ nhiên liệu, hỗ trợ các thuật toán trim/route optimization và phân tích hiệu suất vỏ tàu – chân vịt.
• Hỗ trợ thuật toán ARPA trong việc ước lượng vector chuyển động tương đối của mục tiêu.
• Phục vụ các hệ thống điều khiển tự động như autopilot, DP, joystick control, cũng như các mô-đun energy management.

Trong khai thác, sỹ quan cần phân biệt rõ STW và SOG để đánh giá ảnh hưởng của dòng chảy, gió, sóng; đồng thời kiểm tra chéo log với GNSS, RPM máy chính và dữ liệu fuel flow để phát hiện sai số cảm biến hoặc hiện tượng bám bẩn thân tàu.

Máy đo sâu hồi âm (Echo Sounder) phát xung âm xuống đáy biển, đo thời gian phản hồi để tính khoảng cách từ đáy tàu đến đáy biển, từ đó xác định Under Keel Clearance (UKC). Thiết bị cho phép lựa chọn vận tốc âm trong nước (sound velocity) phù hợp với độ mặn, nhiệt độ; nếu cài đặt sai có thể gây sai số đáng kể. Trong vùng nước nông, kênh đào, luồng hẹp, dữ liệu từ echo sounder giúp thuyền trưởng tránh mắc cạn, đồng thời là tham số quan trọng trong các mô hình an toàn tuyến luồng và đánh giá rủi ro squat, bank effect.

Nhiều hệ thống echo sounder hiện đại có thể kết nối với ECDIS để hiển thị trực tiếp độ sâu dưới lườn trên bản đồ điện tử, lưu vết (depth track) phục vụ phân tích sau hành trình. Một số thiết bị hỗ trợ chế độ dual frequency để phân biệt lớp bùn mềm và đáy cứng, hỗ trợ quyết định về UKC an toàn. Quy trình vận hành yêu cầu thường xuyên kiểm tra hiệu chuẩn (calibration), so sánh với độ sâu trên hải đồ, và ghi nhận các đoạn luồng có độ sâu thực tế khác biệt lớn so với công bố để báo cáo cho cơ quan thủy đạc khi cần.

Hệ thống quan sát và tránh va: Radar, ARPA, AIS, VDES

Radar hàng hải là “con mắt” chủ lực của hệ thống nghi khí hàng hải, đặc biệt trong điều kiện tầm nhìn hạn chế do sương mù, mưa, đêm tối. Tàu hiện đại thường trang bị cả radar X-band (bước sóng ngắn, độ phân giải cao, phát hiện mục tiêu nhỏ như phao, xuồng) và S-band (bước sóng dài hơn, xuyên tốt qua mưa lớn, sương mù, ít nhiễu). Công nghệ radar bán dẫn Solid-State Doppler thay thế magnetron truyền thống giúp tăng độ tin cậy, giảm nhu cầu bảo trì, khởi động nhanh, đồng thời cung cấp khả năng phân tích chuyển động mục tiêu chính xác hơn nhờ thông tin Doppler.

Vận hành radar yêu cầu sỹ quan hiểu sâu về các điều chỉnh: gain, sea clutter, rain clutter, FTC, tuning, pulse length, range scale, cũng như các chế độ hiển thị overlay với ECDIS. Việc đánh giá đúng echo thật – giả, nhiễu đa đường, side-lobe, shadow sector là yếu tố then chốt để tránh va an toàn. Radar cũng là nguồn dữ liệu đầu vào quan trọng cho ARPA và VDR.

ARPA (Automatic Radar Plotting Aid) là chức năng xử lý trên radar, tự động bắt bám và theo dõi nhiều mục tiêu, tính toán CPA (Closest Point of Approach) và TCPA (Time to CPA). ARPA sử dụng dữ liệu heading từ gyro, tốc độ từ log hoặc GNSS, cùng với vector mục tiêu để xác định nguy cơ va chạm. Dựa trên đó, sỹ quan trực ca đánh giá nguy cơ và đưa ra quyết định điều động theo COLREGs, lựa chọn phương án thay đổi hướng hoặc tốc độ phù hợp.

Trong các hệ thống tích hợp, dữ liệu ARPA còn được chia sẻ cho ECDIS, autopilot và các mô-đun hỗ trợ ra quyết định (Decision Support Tools). Tuy nhiên, ARPA chỉ là công cụ hỗ trợ; sỹ quan phải hiểu rõ các giới hạn như thời gian ổn định track, sai số đo bearing/range, ảnh hưởng của sea state, và luôn kiểm tra chéo bằng quan sát trực tiếp, AIS, và các nguồn thông tin khác.

AIS (Automatic Identification System) là hệ thống nhận dạng tự động, truyền và nhận thông tin định danh tàu (MMSI, tên tàu, loại tàu), vị trí, tốc độ, hướng đi, cảng đến, ETA… qua sóng VHF sử dụng kỹ thuật TDMA. AIS giúp tăng cường nhận thức tình huống, hỗ trợ tránh va, hỗ trợ VTS (Vessel Traffic Service) quản lý luồng tàu, và là nguồn dữ liệu quan trọng cho hệ thống giám sát hành trình bờ. Tuy nhiên, AIS truyền thống có băng thông hạn chế, dễ bị quá tải tại khu vực mật độ tàu cao, và phụ thuộc vào vùng phủ sóng mặt đất hoặc vệ tinh AIS.

Trong vận hành, sỹ quan cần lưu ý AIS là hệ thống “khai báo”, dữ liệu có thể sai hoặc bị cố ý thay đổi; không được sử dụng AIS như nguồn duy nhất để ra quyết định tránh va. Việc so sánh chéo AIS với radar/ARPA, quan sát mắt thường và thông tin VHF là bắt buộc trong quy trình BRM (Bridge Resource Management).

VDES (VHF Data Exchange System) là bước phát triển mới, mở rộng khả năng của AIS bằng việc cung cấp băng thông dữ liệu lớn hơn nhiều lần và hỗ trợ liên lạc hai chiều toàn cầu thông qua vệ tinh quỹ đạo thấp (LEO). Trong hệ thống nghi khí hàng hải thế hệ mới, VDES cho phép trao đổi kế hoạch hành trình (Route Exchange), dữ liệu thời tiết độ phân giải cao, cảnh báo an toàn, và thông tin điều phối luồng tàu theo thời gian thực giữa tàu – tàu và tàu – bờ.

VDES được xem là nền tảng quan trọng cho e-Navigation và MASS (Maritime Autonomous Surface Ships), hỗ trợ các khái niệm như Just-In-Time Arrival, Sea Traffic Management. Việc tích hợp VDES với ECDIS, hệ thống quản lý đội tàu (Fleet Management) và các nền tảng shore-based monitoring mở ra khả năng tối ưu hóa toàn chuỗi logistics biển.

Thiết bị ghi nhận dữ liệu và giám sát an toàn: VDR, BNWAS

VDR (Voyage Data Recorder), thường được gọi là “hộp đen hàng hải”, là thành phần bắt buộc trong nghi khí hàng hải của tàu thương mại lớn theo SOLAS. VDR ghi lại dữ liệu từ radar, ECDIS, AIS, gyro, log, echo sounder, VHF, âm thanh buồng lái, báo động, trạng thái máy chính, điều động lái, cùng nhiều tín hiệu số/analog khác trong khoảng thời gian tối thiểu 48 giờ (hoặc dài hơn với S-VDR và các cấu hình mở rộng). Dữ liệu được lưu trong bộ nhớ chịu va đập, chịu nhiệt, chịu áp lực nước sâu, thường đặt trong capsule có khả năng tự nổi và tích hợp với EPIRB để hỗ trợ tìm kiếm sau tai nạn.

VDR đóng vai trò then chốt trong điều tra tai nạn, phân tích hành vi điều động, đánh giá tuân thủ quy trình BRM và SMS (Safety Management System). Ngoài ra, dữ liệu VDR ngày càng được sử dụng cho mục đích huấn luyện, phân tích hiệu suất khai thác, và hỗ trợ bảo hiểm. Công tác bảo trì VDR bao gồm kiểm tra định kỳ, thử phát EPIRB, xác nhận danh mục tín hiệu được ghi, và đảm bảo đồng bộ thời gian (time synchronization) với GNSS.

BNWAS (Bridge Navigational Watch Alarm System) là hệ thống giám sát trực ca buồng lái, được thiết kế để phát hiện và giảm thiểu nguy cơ “buồng lái không người” hoặc sỹ quan mất khả năng làm việc. BNWAS yêu cầu sỹ quan trực ca xác nhận sự hiện diện theo chu kỳ (thông qua nút bấm, cảm biến chuyển động hoặc cảm biến hiện diện). Nếu không có phản hồi trong khoảng thời gian cài đặt, hệ thống sẽ kích hoạt chuỗi báo động tăng dần: tại buồng lái, phòng thuyền trưởng, sau đó là khu vực nghỉ ngơi của sỹ quan khác.

BNWAS thường có các chế độ hoạt động: tắt (chỉ cho phép trong một số điều kiện rất hạn chế), tự động (kích hoạt khi autopilot hoạt động), và luôn bật. Thời gian trễ, mức độ báo động, khu vực nhận báo động được cấu hình theo quy định SOLAS và SMS của công ty. Hệ thống này là một phần quan trọng trong quản lý rủi ro con người, đặc biệt trên các tàu khai thác với mô hình one-man bridge operation hoặc hành trình dài đơn điệu. Việc ghi nhận log kích hoạt BNWAS cũng cung cấp dữ liệu hữu ích cho phân tích an toàn và huấn luyện sỹ quan.

Buồng lái tích hợp (IBS/INS) trong hệ thống nghi khí hàng hải

Sự phát triển của công nghệ hiển thị, mạng truyền thông, xử lý tín hiệu số và phần mềm điều khiển thời gian thực đã đưa buồng lái tích hợp (Integrated Bridge System – IBS, Integrated Navigation System – INS) trở thành kiến trúc trung tâm của hầu hết các tàu mới, từ tàu hàng, tàu khách, tàu dịch vụ ngoài khơi đến tàu hải quân. Thay vì các thiết bị rời rạc, mỗi thiết bị một màn hình, một bàn phím, IBS hợp nhất các chức năng điều hướng, giám sát, điều khiển, cảnh báo, ghi log và hỗ trợ ra quyết định trên một kiến trúc thống nhất, có tính mô-đun cao.

Về mặt kỹ thuật, IBS/INS không chỉ là “gom màn hình lại một chỗ” mà là một hệ sinh thái gồm:

• Lớp cảm biến: radar, GNSS, la bàn gyro, log tốc độ, echo sounder, AIS, cảm biến thời tiết, cảm biến tải trọng, camera quang học/thermal, sonar…
• Lớp mạng truyền thông: NMEA 0183, NMEA 2000, OneNet/Ethernet, các backbone quang hoặc đồng, VLAN chuyên dụng cho dữ liệu an toàn hàng hải.
• Lớp xử lý và tích hợp dữ liệu: server INS, bộ xử lý radar/ECDIS, gateway chuyển đổi chuẩn, bộ đồng bộ thời gian (NTP/PTP).
• Lớp hiển thị và điều khiển: MFD, bàn điều khiển lái, panel điều khiển thruster, autopilot, conning display.

IBS/INS phải tuân thủ chặt chẽ các tiêu chuẩn của IMO (SOLAS, MSC.252(83), MSC.302(87) về cảnh báo), IEC (IEC 61924-2 cho INS, IEC 61162 cho giao tiếp dữ liệu), IACS và các quy phạm của đăng kiểm (DNV, ABS, LR…). Điều này đảm bảo tính an toàn, tính sẵn sàng và khả năng tương thích giữa thiết bị của các hãng khác nhau.

Trạm làm việc đa năng (MFD) và giao diện người – máy

Trung tâm của hệ thống nghi khí hàng hải hiện đại là các MFD (Multi-Function Display) – màn hình đa chức năng, thường là màn hình cảm ứng độ phân giải cao (Full HD, 4K), kích thước 19–55 inch, có thể cấu hình linh hoạt theo vai trò (navigation, monitoring, conning, docking, cargo control…). Trên cùng một MFD, sỹ quan có thể hiển thị radar, ECDIS, camera CCTV, dữ liệu máy, cảnh báo an toàn, hoặc chia đôi, chia bốn màn hình theo nhu cầu vận hành và kịch bản nhiệm vụ.

Về kiến trúc, MFD thường gồm:

• Máy tính công nghiệp (marine computer) chuẩn IEC 60945, hoạt động 24/7 trong môi trường rung, ẩm, nhiễu điện từ.
• Màn hình cảm ứng hoặc kết hợp phím cứng/trackball/joystick để đảm bảo thao tác được ngay cả khi sóng to, găng tay dày.
• Phần mềm ứng dụng dạng mô-đun: module radar, ECDIS, conning, alarm monitoring, camera, voyage planning, performance monitoring…
• Các giao tiếp mạng: Ethernet, NMEA 0183/2000, USB, serial, đôi khi có cả cổng quang cho kết nối backbone tốc độ cao.

Trên một MFD, sỹ quan có thể cấu hình các layout chuyên dụng, ví dụ:

• Layout hành trình ven bờ: ECDIS toàn màn hình, radar overlay, lớp AIS, hiển thị giới hạn mớn nước, cảnh báo vùng nước nông.
• Layout ra/vào cảng: radar + ECDIS song song, camera mũi/lái, hiển thị thruster, tốc độ dọc/trượt ngang, thông tin pilot plug.
• Layout hành trình đại dương: ECDIS kết hợp dữ liệu thời tiết, route optimization, hiển thị mức tiêu thụ nhiên liệu và trim.

Thiết kế giao diện người – máy (HMI) trong IBS tập trung vào việc giảm tải nhận thức cho sỹ quan, tuân thủ các khuyến nghị về ergonomics của IMO và ISO. Một số nguyên tắc quan trọng:

• Màu sắc chuẩn hóa: màu cho mục tiêu radar, AIS, track, đường đi dự kiến, vùng cấm, cảnh báo… được chuẩn hóa để tránh nhầm lẫn giữa các hệ thống; chế độ day/night mode tối ưu cho mắt.
• Biểu tượng trực quan: icon cho tàu, phao, đèn biển, waypoint, alarm, trạng thái autopilot… được thiết kế đồng nhất giữa radar, ECDIS và conning để sỹ quan không phải “học lại” từng hệ thống.
• Phân cấp cảnh báo rõ ràng: phân biệt alarm (cần hành động ngay), warn (cảnh báo sớm), caution/info (thông tin); kết hợp màu sắc, âm thanh, vị trí hiển thị và khả năng acknowledge từ bất kỳ MFD nào trong mạng IBS.
• Hỗ trợ thao tác nhanh: các chức năng quan trọng như thay đổi thang radar, thay đổi scale ECDIS, chuyển nguồn cảm biến, tắt/mute alarm, chuyển chế độ autopilot được bố trí phím cứng hoặc “hot area” trên màn hình.

Các nhà sản xuất nghi khí hàng hải lớn như Furuno, JRC, Wärtsilä, Kongsberg, Raytheon Anschütz… đều phát triển nền tảng IBS riêng, nhưng đều phải chứng minh tính tuân thủ tiêu chuẩn và khả năng tích hợp với thiết bị bên thứ ba. Một số hệ thống còn hỗ trợ redundant workstation, cho phép bất kỳ MFD nào cũng có thể đảm nhiệm vai trò radar/ECDIS chính nếu trạm khác gặp sự cố, tăng đáng kể tính sẵn sàng của hệ thống.

Ở mức chuyên sâu hơn, IBS/INS còn tích hợp:

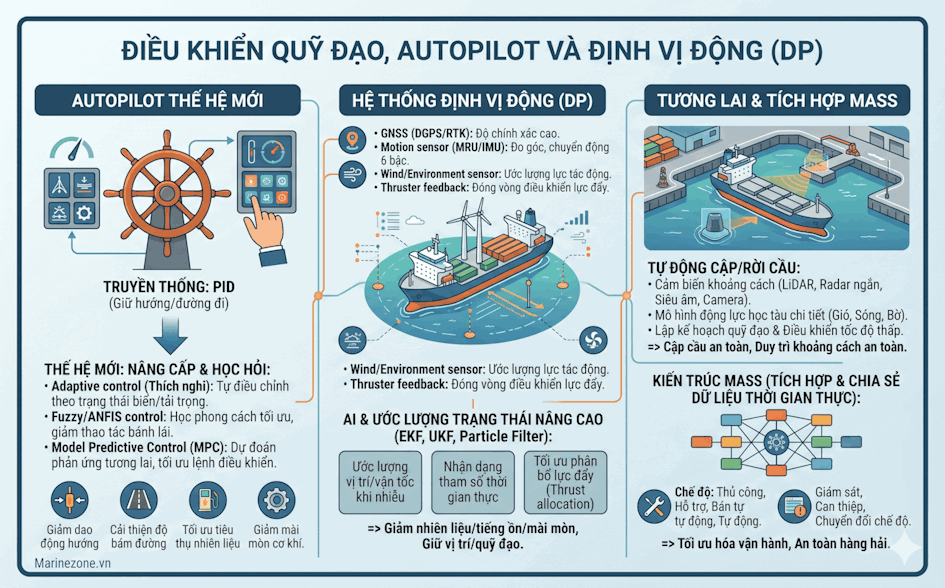

• Chức năng track control: kết hợp autopilot với ECDIS để tàu tự động bám tuyến, giữ sai lệch trong giới hạn cho phép, có giám sát của sỹ quan.
• Hệ thống ghi log hành trình (VDR/S-VDR) thu thập dữ liệu từ MFD, radar, ECDIS, AIS, VHF, cảm biến để phục vụ điều tra tai nạn và phân tích an toàn.
• Các module hỗ trợ quyết định (Decision Support): cảnh báo va chạm nâng cao, đề xuất phương án tránh va, tối ưu tốc độ theo ETA và tiêu thụ nhiên liệu.

Mạng truyền thông thiết bị: NMEA 0183, NMEA 2000, OneNet

Để hệ thống nghi khí hàng hải hoạt động như một thể thống nhất, các thiết bị phải giao tiếp với nhau qua mạng dữ liệu tiêu chuẩn, đảm bảo tính tương thích, độ tin cậy và khả năng mở rộng. Lịch sử phát triển mạng truyền thông hàng hải gắn liền với các chuẩn NMEA và sự chuyển dịch từ giao tiếp nối tiếp tốc độ thấp sang kiến trúc IP/Ethernet băng thông cao.

NMEA 0183 là chuẩn truyền thống, sử dụng giao tiếp nối tiếp (serial) kiểu RS-422/RS-232, tốc độ phổ biến 4.800–38.400 bps. Dữ liệu được truyền dưới dạng câu ASCII (sentence) như GGA, RMC, HDG, VTG… mỗi câu mang một loại thông tin định vị, hướng, tốc độ, độ sâu, v.v. Mỗi đường truyền thường chỉ phục vụ một nguồn và một hoặc vài thiết bị thu, dẫn đến:

• Số lượng cáp lớn, khó quản lý khi số cảm biến tăng.
• Khó mở rộng, mỗi lần thêm thiết bị phải cân nhắc lại sơ đồ phân phối cổng serial.
• Giới hạn về tốc độ khiến việc truyền dữ liệu dày đặc (ví dụ cập nhật heading tốc độ cao, dữ liệu AIS dày) dễ gây tắc nghẽn.

Tuy vậy, NMEA 0183 vẫn được sử dụng rộng rãi do tính đơn giản, dễ phân tích bằng công cụ thông thường, và lượng thiết bị legacy rất lớn trên thị trường. Trong IBS hiện đại, các gateway thường được dùng để chuyển đổi NMEA 0183 sang NMEA 2000 hoặc sang UDP/TCP trên Ethernet.

NMEA 2000 ra đời dựa trên công nghệ CAN bus, tốc độ khoảng 250 kbps, hỗ trợ kết nối dạng “plug-and-play”, cho phép nhiều thiết bị chia sẻ cùng một đường truyền dạng backbone với các nhánh drop ngắn. Dữ liệu được đóng gói thành PGN (Parameter Group Number) thay vì câu ASCII, giúp:

• Tăng hiệu quả băng thông, giảm overhead so với ASCII.
• Hỗ trợ cơ chế ưu tiên khung tin, đảm bảo thông điệp quan trọng (ví dụ heading, alarm) được truyền trước.
• Cho phép cấu hình tự động nhận diện thiết bị, giảm thời gian lắp đặt và cấu hình.

NMEA 2000 được sử dụng rộng rãi trên tàu cỡ nhỏ và trung bình, du thuyền, tàu dịch vụ, và ngày càng xuất hiện nhiều hơn trên tàu thương mại. Trên các tàu lớn, NMEA 2000 thường được dùng cho lớp cảm biến và thiết bị phụ trợ, sau đó dữ liệu được đưa lên backbone Ethernet của IBS thông qua gateway chuyên dụng.

Đối với các ứng dụng yêu cầu băng thông lớn như video, sonar 3D, radar số độ phân giải cao, dữ liệu cảm biến thời gian thực với tần số cập nhật lớn, ngành hàng hải đang chuyển dần sang OneNet – chuẩn dựa trên nền tảng Ethernet, hỗ trợ tốc độ lên tới 1–10 Gbps. OneNet định nghĩa:

• Cách đóng gói các PGN NMEA 2000 lên trên UDP/TCP/IP để truyền qua mạng Ethernet.
• Cơ chế phát hiện, nhận diện và cấu hình thiết bị tương tự “plug-and-play” nhưng trong môi trường IP.
• Các yêu cầu về bảo mật, phân đoạn mạng (segmentation), ưu tiên lưu lượng cho dữ liệu an toàn hàng hải.

Trong kiến trúc IBS, OneNet cho phép tích hợp camera IP, radar số, ECDIS, server dữ liệu, và các ứng dụng phân tích thời gian thực trên cùng một hạ tầng mạng. Một backbone Ethernet có thể được chia thành nhiều VLAN, ví dụ:

• VLAN an toàn hàng hải: radar, ECDIS, INS, autopilot, cảm biến định vị.
• VLAN giám sát: camera CCTV, hệ thống an ninh, giám sát boong.
• VLAN quản trị và dữ liệu: server ghi log, hệ thống bảo trì từ xa, kết nối bờ.

Việc chuyển sang kiến trúc IP cũng đặt ra yêu cầu cao hơn về an ninh mạng hàng hải: tường lửa phân đoạn, kiểm soát truy cập, cập nhật phần mềm an toàn, giám sát xâm nhập. Trong IBS/INS hiện đại, các nhà sản xuất thường tích hợp sẵn cơ chế mã hóa, xác thực thiết bị và logging chi tiết để đáp ứng yêu cầu của chủ tàu và đăng kiểm.

Ở mức triển khai thực tế, một hệ thống IBS hoàn chỉnh thường kết hợp cả ba lớp:

• NMEA 0183 cho một số thiết bị legacy như la bàn gyro cũ, echo sounder, log tốc độ đời cũ.
• NMEA 2000 cho mạng cảm biến mới: cảm biến thời tiết, fuel flow, rudder angle, engine data, thiết bị điều khiển phụ.
• OneNet/Ethernet cho radar số, ECDIS, MFD, server INS, camera IP, gateway ra/vào mạng bờ.

Các gateway và bộ chuyển đổi chuẩn đóng vai trò “xương sống logic”, đảm bảo mọi dữ liệu quan trọng đều có thể được hiển thị và sử dụng trên MFD, bất kể nguồn gốc cảm biến thuộc thế hệ nào. Nhờ đó, hệ thống nghi khí hàng hải có thể tiến hóa dần dần, nâng cấp từng phần mà không phải thay mới toàn bộ, đồng thời vẫn duy trì được tính tích hợp và độ an toàn của buồng lái tích hợp IBS/INS.

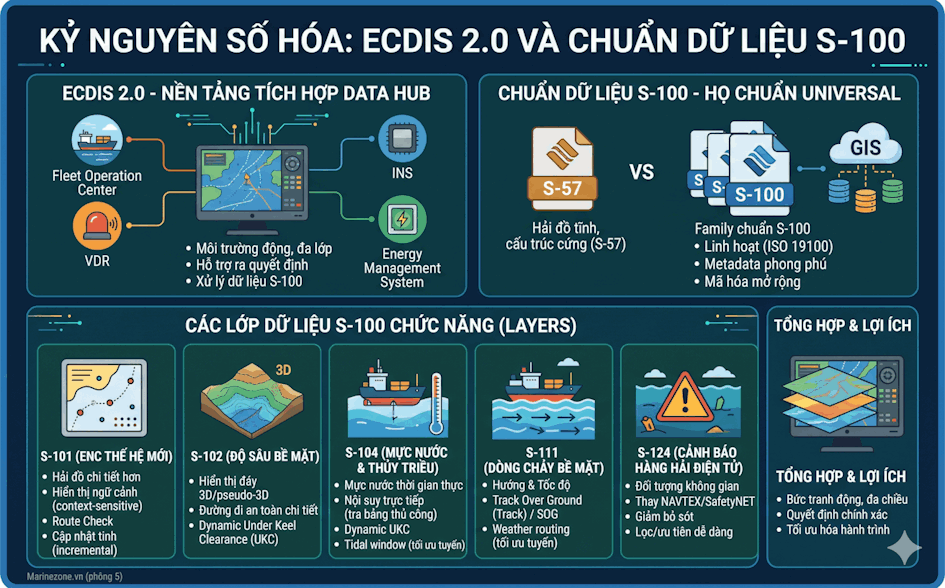

Kỷ nguyên số hóa: ECDIS 2.0 và chuẩn dữ liệu S-100

ECDIS (Electronic Chart Display and Information System) trong bối cảnh số hóa hiện nay không chỉ còn là một thiết bị hiển thị hải đồ điện tử, mà đã trở thành một nền tảng tích hợp thông tin hàng hải trung tâm của toàn bộ hệ thống nghi khí hàng hải trên tàu. ECDIS 2.0 được định hướng như một hệ thống hỗ trợ ra quyết định (Decision Support System), nơi dữ liệu thủy đạc, khí tượng, cảnh báo, AIS, radar, cảm biến trên tàu và dữ liệu từ bờ được hợp nhất, xử lý và hiển thị theo ngữ cảnh. Trọng tâm của bước chuyển này là việc áp dụng chuẩn dữ liệu S-100 do IHO phát triển, cho phép ECDIS tiến hóa từ mô hình “hải đồ tĩnh” sang “môi trường hành hải động, đa lớp, đa nguồn dữ liệu”.

Trong kiến trúc mới, ECDIS 2.0 đóng vai trò như một “data hub” trên tàu, giao tiếp với các hệ thống khác như VDR, INS, hệ thống quản lý năng lượng, hệ thống giám sát từ bờ (Fleet Operation Center). Nhờ đó, dữ liệu không chỉ phục vụ điều động tức thời mà còn hỗ trợ phân tích xu hướng, tối ưu hóa hành trình, đánh giá rủi ro và tuân thủ các yêu cầu của IMO, IHO, SOLAS, MARPOL. Khả năng xử lý dữ liệu chuẩn S-100 giúp ECDIS 2.0 có thể hiển thị các lớp thông tin chi tiết, có yếu tố thời gian (4D), đồng thời hỗ trợ các thuật toán tính toán nâng cao như dynamic UKC, tối ưu tuyến đường theo thời gian thực, hoặc đánh giá an toàn khi đi vào vùng nước hạn chế.

Chuẩn S-100 và các lớp dữ liệu thủy đạc động

S-100 là một Universal Hydrographic Data Model, được thiết kế như một “họ chuẩn” (standard family) cho phép mô tả nhiều loại dữ liệu không gian – thời gian khác nhau, không chỉ giới hạn trong hải đồ truyền thống. Khác với S-57 vốn mang tính “đóng”, cấu trúc cứng, S-100 dựa trên các chuẩn ISO 19100 về thông tin địa lý, hỗ trợ mô hình đối tượng linh hoạt, metadata phong phú, cơ chế mã hóa mở rộng và khả năng tích hợp với các hệ thống GIS hiện đại. Điều này cho phép các nhà cung cấp dịch vụ dữ liệu thủy đạc, khí tượng – hải văn, cảnh báo hàng hải… phát triển nhiều loại sản phẩm dữ liệu chuyên biệt, nhưng vẫn tương thích với ECDIS 2.0.

Trong phạm vi nghi khí hàng hải, các lớp dữ liệu S-100 quan trọng có thể được xem như các “layer chức năng” trên ECDIS, mỗi lớp mang một vai trò nghiệp vụ riêng nhưng khi chồng ghép sẽ tạo thành bức tranh tổng hợp, hỗ trợ sỹ quan boong ra quyết định chính xác hơn:

• S-101: Hải đồ điện tử thế hệ mới, thay thế S-57, với mô hình dữ liệu đối tượng chi tiết hơn, hỗ trợ nhiều thuộc tính, mã hóa linh hoạt và cơ chế cập nhật tinh (incremental update). S-101 cho phép hiển thị nâng cao như:
  • Biểu diễn đối tượng theo ngữ cảnh (context-sensitive portrayal), ví dụ thay đổi cách hiển thị phao, luồng, khu vực hạn chế tùy theo tỷ lệ zoom và chế độ xem.
  • Hỗ trợ tốt hơn cho các chức năng kiểm tra an toàn tuyến (Route Check), cảnh báo tự động khi vi phạm khu vực hạn chế, khu vực cấm neo, khu vực quân sự.
  • Tích hợp metadata về độ tin cậy dữ liệu (data quality), giúp sỹ quan đánh giá rủi ro khi hành hải trong vùng có dữ liệu hạn chế.
• S-102: Mô hình độ sâu bề mặt (Bathymetric Surface) dạng lưới hoặc raster độ phân giải cao, cho phép:
  • Hiển thị địa hình đáy biển 3D hoặc pseudo-3D, hỗ trợ trực quan hóa các rãnh sâu, gò, dốc đáy.
  • Tính toán đường đi an toàn chi tiết hơn so với việc chỉ dựa trên đường đẳng sâu truyền thống.
  • Hỗ trợ các thuật toán dynamic under keel clearance (UKC) khi kết hợp với S-104 và thông tin tàu (mớn nước, squat, trim).
• S-104: Dữ liệu mực nước và thủy triều theo thời gian thực hoặc gần thời gian thực, được cung cấp dưới dạng lưới không – thời gian. Khi tích hợp vào ECDIS 2.0:
  • Mực nước tại vị trí và thời điểm cụ thể có thể được nội suy trực tiếp trên màn hình, thay vì tra bảng thủy triều thủ công.
  • Cho phép tính toán UKC động, xét đến biến thiên mực nước, squat, heave, pitch, roll, giúp ra quyết định an toàn khi ra/vào cảng, đi qua luồng hẹp.
  • Hỗ trợ lập kế hoạch hành trình tối ưu theo “cửa sổ thủy triều” (tidal window), giảm thời gian chờ đợi và rủi ro mắc cạn.
• S-111: Dữ liệu dòng chảy bề mặt (Surface Currents), thể hiện hướng và tốc độ dòng chảy theo thời gian, thường dưới dạng vector field:
  • Giúp sỹ quan đánh giá ảnh hưởng của dòng chảy lên đường đi thực tế (track over ground) và tốc độ thực (SOG).
  • Hỗ trợ tối ưu tuyến đường để giảm tiêu thụ nhiên liệu, tận dụng dòng chảy thuận, tránh dòng ngược mạnh.
  • Khi kết hợp với dữ liệu gió, sóng (các sản phẩm S-100 khác trong tương lai), có thể hỗ trợ các mô hình tối ưu hóa hành trình toàn diện (weather routing).
• S-124: Cảnh báo hàng hải điện tử (Navigational Warnings), thay thế dần các bản tin văn bản NAVTEX hoặc SafetyNET truyền thống:
  • Các cảnh báo như chướng ngại vật mới, hoạt động quân sự, khu vực cáp ngầm, giàn khoan tạm thời… được hiển thị trực tiếp trên ECDIS dưới dạng đối tượng không gian.
  • Giảm nguy cơ bỏ sót thông tin do phải đọc – hiểu – chuyển đổi thủ công từ bản tin văn bản sang hải đồ.
  • Cho phép lọc, ưu tiên, và quản lý vòng đời cảnh báo (active, cancelled) một cách có hệ thống.

Khi các lớp dữ liệu S-101, S-102, S-104, S-111, S-124 và các sản phẩm S-100 khác được chồng ghép trên ECDIS 2.0, hệ thống nghi khí hàng hải có thể cung cấp cho sỹ quan một bức tranh động, đa chiều về môi trường hành hải: địa hình đáy, mực nước, dòng chảy, cảnh báo nguy hiểm, khu vực hạn chế, khu vực công trình ngoài khơi, tuyến luồng được khuyến nghị… theo thời gian thực hoặc gần thời gian thực. Điều này đòi hỏi ECDIS phải có khả năng xử lý đồ họa mạnh, quản lý lớp dữ liệu linh hoạt, và giao diện người dùng được thiết kế để tránh quá tải thông tin (information overload) nhưng vẫn đảm bảo hiển thị các cảnh báo quan trọng một cách nổi bật.

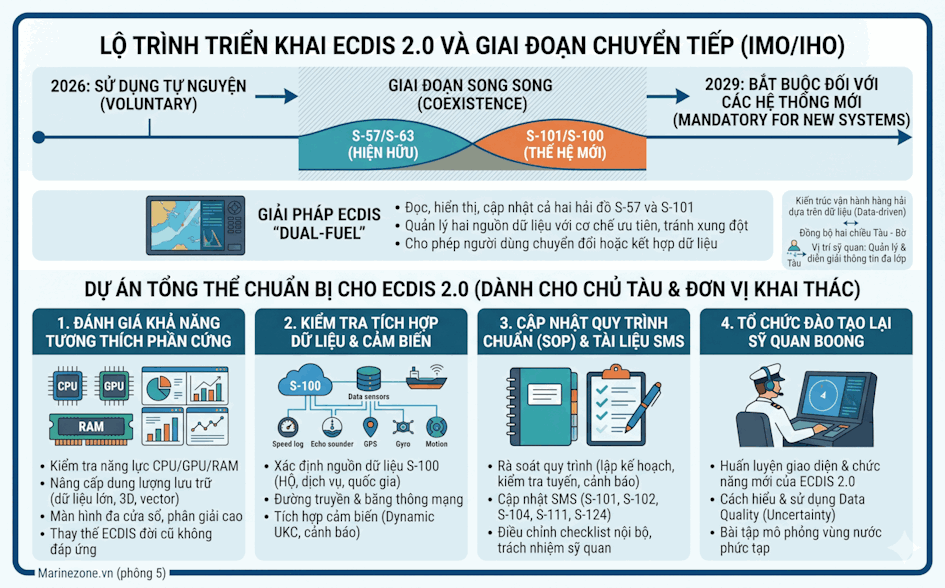

Lộ trình triển khai ECDIS 2.0 và giai đoạn chuyển tiếp

Theo lộ trình của IMO và IHO, ECDIS tương thích S-100 sẽ bắt đầu được phép sử dụng tự nguyện từ năm 2026, sau đó tiến tới yêu cầu bắt buộc đối với các hệ thống mới từ năm 2029, gắn với các mốc trong S-100 Implementation Roadmap. Giai đoạn này sẽ tồn tại song song hai thế hệ dữ liệu: S-57/S-63 (hiện hữu) và S-101/S-100 (thế hệ mới). Để đảm bảo tính liên tục trong khai thác, nhiều nhà sản xuất ECDIS triển khai giải pháp “dual-fuel”, nghĩa là một ECDIS có thể:

• Đọc, hiển thị và cập nhật cả hải đồ S-57 hiện tại và hải đồ S-101.
• Quản lý hai nguồn dữ liệu với cơ chế ưu tiên, tránh trùng lặp hoặc mâu thuẫn thông tin.
• Cho phép người dùng chuyển đổi chế độ hiển thị hoặc kết hợp dữ liệu trong phạm vi được chuẩn cho phép.

Đối với chủ tàu và đơn vị khai thác, việc chuẩn bị cho ECDIS 2.0 là một dự án tổng thể, không chỉ dừng ở việc nâng cấp phần mềm ECDIS. Một số hạng mục kỹ thuật và quản lý quan trọng bao gồm:

• Đánh giá khả năng tương thích phần cứng:
  • Kiểm tra năng lực CPU, GPU, RAM, dung lượng lưu trữ để đảm bảo có thể xử lý các lớp dữ liệu S-100 dung lượng lớn, hiển thị 3D, vector field động.
  • Đánh giá độ phân giải và kích thước màn hình, khả năng hỗ trợ nhiều cửa sổ (multi-window) để hiển thị đồng thời hải đồ, profile độ sâu, bảng cảnh báo, dữ liệu UKC động.
  • Xem xét khả năng nâng cấp hoặc thay thế các ECDIS đời cũ không đáp ứng yêu cầu hiệu năng hoặc không được nhà sản xuất hỗ trợ S-100.
• Kiểm tra khả năng tích hợp với các nguồn dữ liệu mới:
  • Xác định các nguồn dữ liệu thủy triều, dòng chảy, cảnh báo điện tử mà công ty sẽ đăng ký (từ các Hydrographic Office, dịch vụ thương mại, hoặc hệ thống quốc gia).
  • Đảm bảo hệ thống mạng nội bộ trên tàu (shipboard network) và đường truyền dữ liệu với bờ có đủ băng thông, độ tin cậy để cập nhật dữ liệu S-100 thường xuyên.
  • Tích hợp ECDIS với các cảm biến trên tàu (log, echo sounder, GPS/GNSS, AIS, gyro, motion sensor) để phục vụ các tính năng nâng cao như dynamic UKC, cảnh báo lệch luồng, cảnh báo trôi neo.
• Cập nhật quy trình vận hành chuẩn (SOP) và tài liệu SMS:
  • Rà soát các quy trình lập kế hoạch hành trình, kiểm tra tuyến, quản lý cảnh báo, sử dụng hải đồ và ấn phẩm điện tử để bổ sung nội dung liên quan đến S-100, S-101, S-102, S-104, S-111, S-124.
  • Quy định rõ trách nhiệm của sỹ quan boong trong việc kiểm tra tính cập nhật của từng lớp dữ liệu, xử lý khi có xung đột thông tin giữa các nguồn dữ liệu.
  • Điều chỉnh các biểu mẫu, checklist nội bộ (passage plan, pre-departure checklist, ECDIS checklist) để phản ánh việc sử dụng ECDIS 2.0 và dữ liệu S-100.
• Tổ chức đào tạo lại sỹ quan boong:
  • Đào tạo về giao diện và chức năng mới của ECDIS 2.0, cách bật/tắt, cấu hình và diễn giải các lớp dữ liệu S-100, đặc biệt là S-102, S-104, S-111.
  • Huấn luyện về cách hiểu và sử dụng thông tin chất lượng dữ liệu (data quality, uncertainty), tránh lạm dụng hiển thị 3D mà không đánh giá độ tin cậy.
  • Tổ chức các bài tập mô phỏng (simulator) với kịch bản đi vào vùng nước nông, luồng hẹp, khu vực có dòng chảy phức tạp, để sỹ quan làm quen với việc ra quyết định dựa trên dữ liệu động.

Trong bối cảnh số hóa sâu rộng, hệ thống nghi khí hàng hải trên tàu được nhìn nhận như một nền tảng dữ liệu liên tục được cập nhật, đồng bộ hai chiều với bờ. Dữ liệu từ ECDIS 2.0, radar, AIS, cảm biến máy chính, tiêu thụ nhiên liệu… có thể được truyền về trung tâm điều hành đội tàu để phân tích hiệu quả hành trình, đánh giá tuân thủ tuyến đường đã phê duyệt, giám sát an toàn và hỗ trợ ra quyết định từ xa. Ngược lại, từ bờ có thể gửi xuống tàu các gói dữ liệu S-100 mới nhất, tuyến đường tối ưu đã được tính toán, hoặc các cảnh báo chuyên biệt cho từng tàu, từng hành trình. Sự hội tụ giữa ECDIS 2.0, chuẩn dữ liệu S-100 và hạ tầng kết nối tàu – bờ tạo nên một kiến trúc vận hành hàng hải dựa trên dữ liệu (data-driven maritime operations), trong đó vai trò của sỹ quan boong chuyển từ “người vẽ và đọc hải đồ” sang “người quản lý và diễn giải thông tin đa nguồn, đa lớp” để đảm bảo an toàn và hiệu quả khai thác.

Trí tuệ nhân tạo (AI) và tàu mặt nước tự hành (MASS)

Sự hội tụ giữa AI, cảm biến tiên tiến và kết nối băng thông rộng đang thúc đẩy mạnh mẽ khái niệm MASS (Maritime Autonomous Surface Ships) – tàu mặt nước tự hành với nhiều cấp độ tự động hóa, từ hỗ trợ quyết định nâng cao đến vận hành hoàn toàn không người. Trong bối cảnh đó, hệ thống nghi khí hàng hải truyền thống (radar, ECDIS, autopilot, log, gyro, AIS…) đang chuyển dịch sang kiến trúc “hệ thống – trên – hệ thống” (system-of-systems), nơi AI đóng vai trò lớp trí tuệ trung gian, tổng hợp dữ liệu, phân tích rủi ro và đề xuất hành động.

Ở giai đoạn hiện tại, phần lớn đội tàu thương mại vẫn duy trì sỹ quan trực ca trên buồng lái, nhưng các mô-đun AI đã được tích hợp để:

• Hỗ trợ ra quyết định điều động theo COLREGs trong môi trường giao thông dày đặc.
• Tối ưu tuyến hành trình, tốc độ, chế độ máy để giảm tiêu thụ nhiên liệu và phát thải.
• Giám sát an toàn, phát hiện bất thường trong hành vi tàu hoặc cảm biến.
• Tăng cường nhận thức tình huống (situational awareness) thông qua hội tụ cảm biến và hiển thị nâng cao.

Trong kiến trúc MASS, AI thường được triển khai theo mô hình phân tầng: lớp biên (edge) xử lý thời gian thực trên tàu, lớp trung tâm (shore control center) phân tích chiến lược, và kênh kết nối băng thông rộng (VSAT, 4G/5G, LEO satellite) đảm bảo trao đổi dữ liệu, cập nhật mô hình và giám sát từ xa.

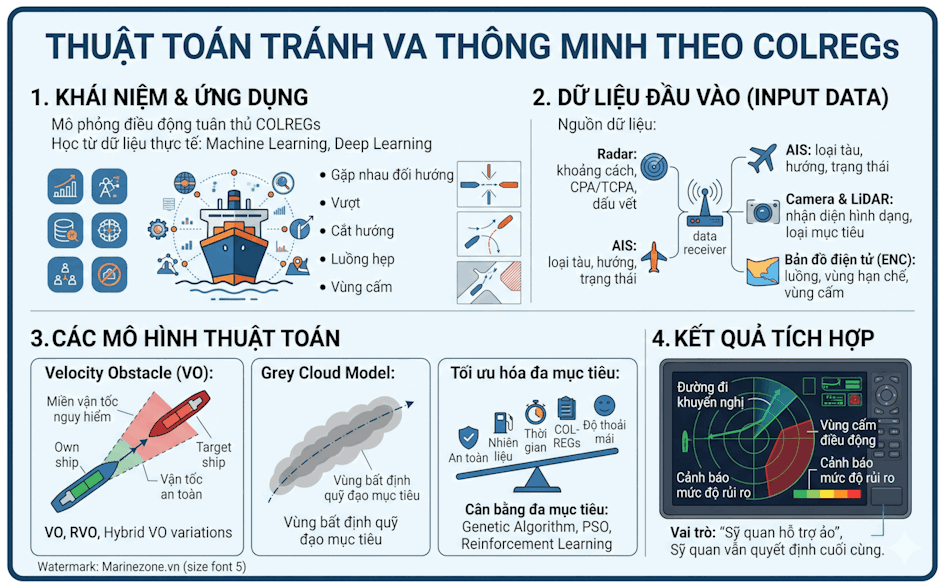

Thuật toán tránh va thông minh theo COLREGs

Các hệ thống hỗ trợ điều hướng thông minh hiện đại sử dụng Machine Learning, Deep Learning và các kỹ thuật tối ưu hóa để học và mô phỏng hành vi điều động tuân thủ COLREGs trong nhiều kịch bản phức tạp: gặp nhau đối hướng, vượt, cắt hướng, khu vực hạn chế, luồng hẹp, vùng cấm, khu vực có mật độ tàu cao. Thay vì chỉ dựa trên các quy tắc cứng, mô-đun AI có thể học từ dữ liệu hành trình lịch sử, mô phỏng Monte Carlo, hoặc dữ liệu AIS toàn cầu để xây dựng “chính sách điều động” (maneuvering policy) phù hợp với thực tiễn khai thác.

Dữ liệu đầu vào thường bao gồm:

• Radar: khoảng cách, phương vị, tốc độ tương đối, CPA/TCPA, dấu vết mục tiêu.
• AIS: MMSI, loại tàu, kích thước, tốc độ, hướng, cảng đến, trạng thái điều động.
• Camera & LiDAR: hình dạng, kích thước, hướng quay, nhận diện loại mục tiêu (tàu cá, tàu hàng, xuồng cao tốc, phao, công trình nổi).
• Dữ liệu bản đồ điện tử (ENC), luồng hàng hải, khu vực hạn chế, vùng nước nông, khu vực cấm.

Các thuật toán tránh va có thể áp dụng nhiều mô hình khác nhau:

• Velocity Obstacle (VO): xây dựng miền vận tốc “nguy hiểm” gây va chạm trong tương lai, từ đó tìm miền vận tốc an toàn cho tàu chủ (own ship). Khi kết hợp với ràng buộc động lực học tàu (giới hạn gia tốc, tốc độ quay, quán tính), VO được mở rộng thành các biến thể như Reciprocal Velocity Obstacles (RVO) hoặc Hybrid VO.
• Grey Cloud Model: mô hình hóa vùng bất định (uncertainty) của quỹ đạo mục tiêu dưới dạng “đám mây xám”, tính đến sai số cảm biến, sai số dự đoán và hành vi khó lường của tàu khác. Điều này đặc biệt quan trọng trong môi trường có nhiều tàu nhỏ, tàu cá không phát AIS.
• Các thuật toán tối ưu đa mục tiêu (multi-objective optimization): cân bằng giữa an toàn va chạm, hiệu quả nhiên liệu, thời gian hành trình, mức độ tuân thủ COLREGs và độ thoải mái (giảm lắc, giảm gia tốc ngang). Một số tiếp cận sử dụng Genetic Algorithm, Particle Swarm Optimization, hoặc Reinforcement Learning (RL) để tìm chiến lược điều động tối ưu.

Trong hệ thống nghi khí hàng hải, kết quả xử lý được tích hợp vào radar, ECDIS hoặc MFD dưới dạng:

• “Đường đi khuyến nghị” (recommended route/track) với vùng an toàn xung quanh.
• Vùng cấm điều động (no-go area) động, thay đổi theo thời gian và trạng thái giao thông.
• Cảnh báo mức độ rủi ro va chạm (risk index) được tính toán liên tục cho từng mục tiêu.

Sỹ quan trực ca vẫn là người đưa ra quyết định cuối cùng, nhưng AI đóng vai trò “sỹ quan hỗ trợ ảo”, liên tục đánh giá hàng trăm kịch bản điều động trong nền, đặc biệt hữu ích trong điều kiện tầm nhìn hạn chế hoặc mật độ tàu cao.

Hội tụ cảm biến (Sensor Fusion) và nhận thức môi trường

Để AI “nhìn” và “hiểu” được môi trường xung quanh tương đương hoặc vượt khả năng con người, hội tụ cảm biến (Sensor Fusion) là yếu tố then chốt. Một kiến trúc cảm biến điển hình trong nghi khí hàng hải thế hệ mới có thể bao gồm:

• Radar rắn (Solid-State Radar) với công nghệ xung nén, Doppler, khả năng phân biệt mục tiêu tĩnh – động, lọc nhiễu mưa, nhiễu sóng, cho phép trích xuất đặc trưng mục tiêu (target signature) phục vụ phân loại bằng AI.
• LiDAR 3D quét không gian xung quanh tàu ở cự ly gần, tạo đám mây điểm (point cloud) mật độ cao, phát hiện vật thể nhỏ, phao, xuồng, container trôi nổi, cầu cảng, kết cấu ngoài khơi với độ chính xác cao về khoảng cách và hình dạng.
• Camera quang học độ phân giải cao kết hợp camera hồng ngoại/ảnh nhiệt cho phép quan sát ban đêm, trong điều kiện sương mù, mưa, hoặc chói sáng. Các mô hình thị giác máy tính (Computer Vision) như CNN, Transformer-based vision model được dùng để nhận diện loại tàu, đọc số hiệu, cờ, phao, biển báo hàng hải.
• Cảm biến thời tiết, gió, sóng, gia tốc, nghiêng, rung… để đánh giá trạng thái biển, từ đó hiệu chỉnh mô hình động lực học tàu và ước lượng chính xác hơn rủi ro va chạm hoặc trôi dạt.

Quy trình hội tụ cảm biến thường bao gồm các bước:

• Đồng bộ thời gian (time synchronization) giữa các nguồn dữ liệu với độ chính xác cao (thường dùng PTP hoặc GNSS time).
• Hiệu chỉnh sai số (calibration) về vị trí, hướng lắp đặt cảm biến, sai số hệ thống, sai số ngẫu nhiên.
• Chuyển đổi về cùng hệ quy chiếu (ship-fixed frame, earth-fixed frame) để có thể chồng lớp dữ liệu lên bản đồ điện tử.
• Dung hợp dữ liệu (data fusion) ở nhiều mức: mức tín hiệu (low-level), mức đặc trưng (feature-level), hoặc mức quyết định (decision-level).

Kết quả là một “bản đồ nhận thức” thống nhất, trong đó mỗi mục tiêu được gán:

• Vị trí, vận tốc, hướng, kích thước ước lượng.
• Loại mục tiêu (tàu hàng, tàu cá, tàu khách, xuồng, phao, công trình, vật thể trôi).
• Mức độ tin cậy (confidence score) dựa trên số lượng và chất lượng cảm biến đóng góp.

Bản đồ này được đưa vào hệ thống nghi khí hàng hải dưới dạng:

• Lớp hiển thị bổ sung trên radar/ECDIS với biểu tượng, màu sắc, nhãn thông minh.
• Cảnh báo sớm về mục tiêu nguy hiểm, vật cản nổi không có AIS, hoặc chướng ngại gần mạn tàu khi thao tác cập/rời cầu.
• Đầu vào cho autopilot, DP, hệ thống tránh va tự động, hoặc các mô-đun Auto Berthing/Auto Unberthing.

Điều khiển quỹ đạo, autopilot và định vị động (DP)

Autopilot truyền thống chủ yếu sử dụng bộ điều khiển PID hoặc PI để giữ hướng (heading control) hoặc giữ đường đi (track control) dựa trên la bàn gyro và tín hiệu từ log, GNSS. Trong thế hệ mới, autopilot được nâng cấp với:

• Các mô hình điều khiển thích nghi (adaptive control) tự điều chỉnh tham số theo trạng thái biển, tải trọng, mớn nước, giảm dao động hướng và cải thiện độ bám đường.
• Điều khiển mờ (fuzzy control) hoặc ANFIS (Adaptive Neuro-Fuzzy Inference System) kết hợp ưu điểm của logic mờ và mạng nơ-ron, cho phép hệ thống “học” phong cách điều khiển tối ưu từ dữ liệu thực tế, giảm thao tác bánh lái không cần thiết, tối ưu tiêu thụ nhiên liệu và giảm mài mòn cơ khí.
• Các chiến lược điều khiển dự đoán (Model Predictive Control – MPC) sử dụng mô hình động lực học tàu để dự đoán phản ứng trong tương lai, từ đó tối ưu chuỗi lệnh điều khiển trong một khoảng thời gian trượt.

Hệ thống định vị động (Dynamic Positioning – DP) là thành phần cốt lõi của nghi khí hàng hải trên tàu dịch vụ ngoài khơi, tàu khoan, tàu lắp đặt tuabin gió, tàu nghiên cứu, tàu hỗ trợ lặn. DP sử dụng dữ liệu từ:

• GNSS (GPS, GLONASS, Galileo, BeiDou) kết hợp DGPS/RTK để đạt độ chính xác cao.
• Gyro, MRU/IMU, motion sensor để đo góc, gia tốc, chuyển động 6 bậc tự do.
• Wind sensor, wave/current estimation để ước lượng lực môi trường tác động lên thân tàu.
• Thruster feedback, rudder angle, propeller pitch để đóng vòng điều khiển lực đẩy.

AI và các kỹ thuật ước lượng trạng thái (state estimation) nâng cao, như Kalman Filter mở rộng (EKF), Unscented Kalman Filter (UKF), hoặc Particle Filter, được dùng để:

• Ước lượng chính xác vị trí, hướng, vận tốc trong điều kiện GNSS suy giảm hoặc nhiễu.
• Nhận dạng tham số động lực học tàu theo thời gian thực (online identification) để DP thích nghi với thay đổi tải trọng, mớn nước, cấu hình thruster.
• Tối ưu phân bổ lực đẩy (thrust allocation) giữa nhiều thruster, chân vịt, bánh lái nhằm giảm tiêu thụ nhiên liệu, tiếng ồn, và mài mòn, đồng thời vẫn giữ được vị trí/quỹ đạo yêu cầu.

Trong tương lai gần, các chức năng như Auto Berthing (tự động cập cầu) và Auto Unberthing (tự động rời cầu) sẽ được tích hợp sâu hơn vào hệ thống nghi khí hàng hải. Các chức năng này kết hợp:

• Dữ liệu từ cảm biến khoảng cách (LiDAR, radar tầm ngắn, cảm biến siêu âm), camera, hệ thống đo khoảng cách đến cầu, tàu bên cạnh, cọc bích.
• Mô hình động lực học tàu chi tiết, bao gồm ảnh hưởng của gió, sóng, dòng chảy, hiệu ứng bờ, hiệu ứng tương tác giữa các tàu.
• Thuật toán lập kế hoạch quỹ đạo (trajectory planning) và điều khiển chính xác ở tốc độ rất thấp, đảm bảo lực va chạm vào cầu trong giới hạn cho phép, đồng thời duy trì khoảng cách an toàn với các chướng ngại xung quanh.

Trong kiến trúc MASS, các mô-đun autopilot, DP, Auto Berthing/Unberthing, tránh va thông minh và hội tụ cảm biến được kết nối trên một nền tảng tích hợp, cho phép chia sẻ dữ liệu thời gian thực và phối hợp hành động. Sỹ quan và thuyền trưởng có thể giám sát, can thiệp hoặc chuyển đổi giữa các chế độ: thủ công, hỗ trợ, bán tự động, tự động, tùy theo cấp độ tự hành được phê duyệt và yêu cầu khai thác.

Quy định mới SOLAS 2026 và an ninh mạng trong nghi khí hàng hải

Từ năm 2026, nhiều sửa đổi của SOLAS và các quy định liên quan bắt đầu có hiệu lực, tác động trực tiếp đến thiết kế, lắp đặt, tích hợp, thử nghiệm và vận hành hệ thống nghi khí hàng hải. Các thay đổi này không chỉ dừng ở mức “trang bị thêm thiết bị”, mà còn ảnh hưởng đến kiến trúc hệ thống, giao diện với các thiết bị hiện hữu, quy trình vận hành chuẩn (SOP) và tài liệu hóa trong hệ thống quản lý an toàn (ISM). Đồng thời, yêu cầu về an ninh mạng hàng hải trở nên mang tính bắt buộc và có thể kiểm tra – chứng nhận, đặc biệt với các hệ thống điều hướng, điều khiển và giám sát quan trọng (navigation & control critical systems).

Đối với các tàu đóng mới từ mốc thời gian 01/01/2026, chủ tàu, nhà thiết kế, xưởng đóng tàu và nhà cung cấp thiết bị nghi khí cần xem xét yêu cầu SOLAS ngay từ giai đoạn concept design, bởi việc bổ sung sau khi đã hoàn tất thiết kế cơ bản (basic design) sẽ kéo theo thay đổi về cáp, nguồn, không gian lắp đặt, giao diện dữ liệu và thử nghiệm tích hợp (HAT/SAT). Việc không tuân thủ có thể dẫn đến chậm trễ bàn giao tàu, phải cải hoán (retrofit) tốn kém hoặc bị từ chối cấp chứng chỉ an toàn.

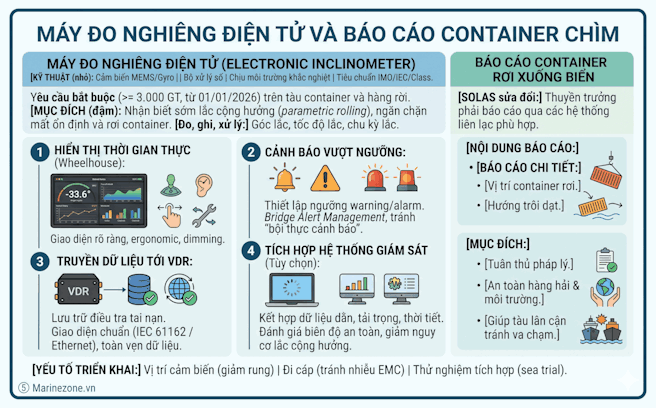

Máy đo nghiêng điện tử và báo cáo container chìm

Một trong những yêu cầu mới đáng chú ý là việc bắt buộc trang bị Máy đo nghiêng điện tử (Electronic Inclinometer) trên tàu chở container và tàu hàng rời từ 3.000 GT trở lên đóng mới từ 01/01/2026. Thiết bị này đo, ghi và xử lý các tham số động học của tàu như góc lắc (roll angle), tốc độ lắc (roll rate), chu kỳ lắc (roll period), từ đó hỗ trợ sỹ quan boong nhận biết sớm hiện tượng lắc cộng hưởng (parametric rolling) – một cơ chế động lực học phức tạp, có thể gây mất ổn định nghiêm trọng, phá hỏng kết cấu chằng buộc và làm rơi container xuống biển.

Về mặt kỹ thuật, Electronic Inclinometer thường sử dụng cảm biến MEMS hoặc gyro chất lượng cao, kết hợp bộ xử lý số để lọc nhiễu, bù trôi và tính toán các tham số lắc trong thời gian thực. Thiết bị phải đáp ứng các tiêu chuẩn hiệu chuẩn, độ chính xác và độ tin cậy do IMO/IEC và các tổ chức phân cấp (Class) quy định, đồng thời chịu được môi trường khắc nghiệt trên tàu (rung, sốc, nhiệt độ, độ ẩm, sương muối).

Máy đo nghiêng điện tử phải có khả năng:

• Hiển thị góc nghiêng theo thời gian thực tại buồng lái: Màn hình hiển thị tại buồng lái (wheelhouse) cần cung cấp thông tin trực quan về góc lắc hiện tại, lịch sử gần (trend) và các tham số thống kê cơ bản. Giao diện người dùng phải rõ ràng, dễ đọc trong điều kiện ánh sáng ban ngày và ban đêm, có chế độ dimming và tích hợp vào bố trí tổng thể của bảng điều khiển buồng lái theo tiêu chuẩn ergonomic.
• Phát cảnh báo khi vượt ngưỡng cài đặt: Hệ thống phải cho phép thiết lập các ngưỡng cảnh báo (warning / alarm setpoints) dựa trên góc lắc, tốc độ lắc hoặc kết hợp các tham số. Khi vượt ngưỡng, thiết bị phải kích hoạt cảnh báo âm thanh – hình ảnh phù hợp với triết lý cảnh báo trên tàu (Bridge Alert Management), tránh gây “bội thực cảnh báo” nhưng vẫn đảm bảo sỹ quan nhận biết kịp thời để điều chỉnh tốc độ, hướng đi hoặc cấu hình tải trọng.

• Truyền dữ liệu tới VDR để lưu trữ phục vụ điều tra tai nạn: Dữ liệu góc lắc và các tham số liên quan phải được truyền tới VDR (Voyage Data Recorder) thông qua giao diện dữ liệu tiêu chuẩn (thường là IEC 61162-1/2 hoặc Ethernet theo IEC 61162-450). Điều này đòi hỏi nhà cung cấp phải cung cấp định dạng câu lệnh dữ liệu (sentence format) được VDR hỗ trợ, đồng thời đảm bảo tính liên tục và toàn vẹn dữ liệu để phục vụ điều tra tai nạn, phân tích hành vi tàu và đánh giá điều kiện biển.
• Tích hợp với các hệ thống giám sát tải trọng, ổn định tàu nếu có: Ở mức độ tích hợp cao hơn, dữ liệu từ Electronic Inclinometer có thể được đưa vào hệ thống giám sát tải trọng (loading computer / loading monitoring system) và hệ thống ổn định tàu (stability monitoring). Khi kết hợp với dữ liệu mớn nước, tải trọng container, trạng thái két dằn (ballast tanks) và điều kiện thời tiết, hệ thống có thể hỗ trợ sỹ quan đánh giá biên độ an toàn ổn định, đề xuất cấu hình dằn hoặc điều chỉnh hành trình để giảm nguy cơ lắc cộng hưởng.

Việc triển khai thực tế đòi hỏi xem xét các yếu tố:

• Vị trí lắp đặt cảm biến để giảm ảnh hưởng của rung cục bộ và đảm bảo đại diện cho chuyển động tổng thể của tàu.
• Đường đi cáp nguồn và cáp dữ liệu, tránh nhiễu điện từ (EMC) và tuân thủ phân cấp cáp trên tàu.
• Thử nghiệm tích hợp với VDR, ECDIS hoặc các hệ thống giám sát khác trong giai đoạn chạy thử (sea trial).

Bên cạnh đó, SOLAS sửa đổi yêu cầu thuyền trưởng phải báo cáo chi tiết vị trí, hướng trôi dạt của container bị rơi xuống biển thông qua các hệ thống thông tin liên lạc phù hợp. Điều này không chỉ mang ý nghĩa tuân thủ pháp lý mà còn là yếu tố quan trọng trong bảo vệ an toàn hàng hải và môi trường, giúp các tàu lân cận và cơ quan ven bờ nhận diện sớm nguy cơ va chạm với container trôi nổi.

Trong hệ thống nghi khí hàng hải, yêu cầu báo cáo này đòi hỏi sự phối hợp chặt chẽ giữa các thành phần:

• ECDIS: Xác định chính xác vị trí tàu tại thời điểm sự cố, điều kiện hải đồ, luồng hải lưu và gió để ước tính hướng – tốc độ trôi của container. Một số giải pháp tiên tiến có thể tích hợp mô hình drift prediction để hỗ trợ thuyền trưởng.
• AIS/VDES: Phát thông tin cảnh báo (Safety Related Messages) về khu vực có container rơi, bao gồm tọa độ, thời gian, số lượng ước tính và hướng trôi dạt. Việc sử dụng VDES trong tương lai cho phép băng thông lớn hơn và khả năng tích hợp với dịch vụ bờ.
• GMDSS: Sử dụng các kênh thông tin an toàn như NAVTEX, SafetyNET hoặc các dịch vụ vệ tinh GMDSS để thông báo cho MRCC và các cơ quan có thẩm quyền, đặc biệt khi sự cố xảy ra ở vùng biển xa bờ.
• Các nền tảng báo cáo điện tử: Hệ thống báo cáo điện tử (electronic reporting) kết nối với chủ tàu, nhà chức trách ven biển và tổ chức phân cấp, giúp chuẩn hóa nội dung báo cáo, giảm sai sót và rút ngắn thời gian truyền thông tin.

Để đáp ứng đầy đủ yêu cầu, chủ tàu cần cập nhật Bridge Procedures, hướng dẫn vận hành ECDIS/AIS và quy trình báo cáo sự cố, đồng thời đào tạo sỹ quan về cách sử dụng dữ liệu từ hệ thống nghi khí để ước tính và mô tả chính xác hướng trôi dạt của container.

An ninh mạng hàng hải: IACS UR E26, UR E27 và yêu cầu tuân thủ

Khi nghi khí hàng hải ngày càng kết nối với mạng nội bộ tàu và Internet vệ tinh băng thông rộng (như Starlink, OneWeb), kiến trúc hệ thống chuyển từ mô hình “độc lập, khép kín” sang mô hình “kết nối, tích hợp cao”. Điều này làm tăng đáng kể bề mặt tấn công (attack surface) và nguy cơ bị tấn công mạng, từ các hành vi đơn giản như cài đặt phần mềm không hợp lệ, đến các cuộc tấn công có chủ đích nhắm vào hệ thống điều hướng, điều khiển động lực hoặc hệ thống tải trọng.

Nhằm giảm thiểu rủi ro, Hiệp hội Phân cấp Quốc tế (IACS) đã ban hành các yêu cầu thống nhất UR E26 và UR E27 về an ninh mạng cho hệ thống và thiết bị trên tàu. UR E26 tập trung vào yêu cầu an ninh mạng ở cấp độ hệ thống (system-level requirements), bao gồm kiến trúc mạng, phân vùng, quản lý truy cập, giám sát và phản ứng sự cố. UR E27 tập trung vào yêu cầu đối với thiết bị (equipment-level requirements), yêu cầu nhà sản xuất tích hợp các cơ chế bảo vệ như xác thực, bảo vệ firmware, ghi log và khả năng cập nhật an toàn.

Một số nguyên tắc chính trong an ninh mạng đối với hệ thống nghi khí hàng hải bao gồm:

• Phân tách mạng: Tách biệt vật lý hoặc logic giữa mạng điều khiển – điều hướng (OT) và mạng văn phòng – giải trí (IT) trên tàu. Việc phân tách có thể thực hiện bằng:
  • Switch/VLAN chuyên dụng cho thiết bị nghi khí (radar, ECDIS, AIS, GPS, gyro, autopilot, VDR, DP).
  • Firewall hoặc router có chính sách lọc lưu lượng nghiêm ngặt giữa mạng OT và IT.
  • Hạn chế tối đa việc “bắc cầu” mạng bằng thiết bị cá nhân hoặc access point không được kiểm soát.
  Phân tách mạng giúp giảm nguy cơ một sự cố trên mạng IT (ví dụ máy tính văn phòng nhiễm mã độc) lan sang mạng điều hướng – điều khiển.
• Xác thực và phân quyền: Áp dụng xác thực hai yếu tố (2FA) cho truy cập cấu hình thiết bị quan trọng như ECDIS, radar, DP, autopilot, hệ thống giám sát động lực. Ngoài ra, cần:
  • Thiết lập tài khoản người dùng theo vai trò (role-based access control), tránh dùng chung một tài khoản “admin”.
  • Ghi nhận và quản lý vòng đời tài khoản khi thuyền viên thay đổi, tránh tài khoản “mồ côi”.
  • Giới hạn quyền truy cập cấu hình từ xa, chỉ cho phép qua kênh bảo mật (VPN, tunnel được kiểm soát).
• Cập nhật phần mềm an toàn: Thiết lập quy trình cập nhật firmware, patch bảo mật có kiểm soát, bao gồm:
  • Xác minh tính toàn vẹn và nguồn gốc gói cập nhật (checksum, chữ ký số).
  • Thử nghiệm trên môi trường thử hoặc trong thời gian tàu neo, giảm rủi ro gián đoạn hoạt động.
  • Lưu lại lịch sử cập nhật, phiên bản phần mềm để phục vụ kiểm tra và điều tra sự cố.
  Tránh cài đặt phần mềm không rõ nguồn gốc trên máy tính kết nối với mạng nghi khí, kể cả phần mềm tiện ích nhỏ.
• Giám sát và ghi log: Lưu trữ nhật ký truy cập, cấu hình, sự kiện bất thường để phục vụ điều tra khi có sự cố. Đối với hệ thống nghi khí, cần chú ý:
  • Log đăng nhập, thay đổi cấu hình trên ECDIS, radar, AIS, VDR, hệ thống DP.
  • Log kết nối từ xa của nhà cung cấp dịch vụ bảo trì.
  • Cảnh báo khi có lưu lượng bất thường giữa mạng OT và IT.
  Các log quan trọng nên được sao lưu định kỳ và bảo vệ khỏi bị chỉnh sửa.
• Đào tạo thuyền viên: Nâng cao nhận thức về phishing, USB nhiễm mã độc, sử dụng thiết bị cá nhân trên mạng tàu. Đào tạo nên mang tính thực hành, gắn với:
  • Tình huống sử dụng email bờ – tàu, tải file đính kèm.
  • Quy định sử dụng USB, laptop cá nhân khi kết nối vào mạng tàu.
  • Cách nhận biết dấu hiệu hệ thống nghi khí hoạt động bất thường có thể liên quan đến tấn công mạng.

Tại các vùng biển có quy định nghiêm ngặt như châu Âu (chỉ thị NIS2) hoặc Hoa Kỳ (quy định của USCG), việc không báo cáo hoặc xử lý không đúng quy trình một sự cố an ninh mạng liên quan đến hệ thống nghi khí hàng hải có thể dẫn đến phạt nặng, thậm chí lưu giữ tàu. Điều này khiến an ninh mạng không còn là “tùy chọn kỹ thuật” mà trở thành một phần của tuân thủ pháp lý và thương mại.

Chủ tàu cần tích hợp an ninh mạng vào hệ thống quản lý an toàn (ISM Code) và kế hoạch bảo trì thiết bị bằng cách:

• Bổ sung đánh giá rủi ro an ninh mạng cho các hệ thống nghi khí quan trọng trong Shipboard Risk Assessment.
• Xây dựng Cytber Security Management Plan gắn với cấu trúc mạng thực tế trên tàu, không chỉ ở mức lý thuyết.
• Đưa các kiểm tra an ninh mạng cơ bản (password, phân tách mạng, log) vào checklist kiểm tra định kỳ.
• Phối hợp với Class và nhà cung cấp thiết bị để đảm bảo thiết kế, lắp đặt mới sau 2026 tuân thủ UR E26, UR E27 và các yêu cầu SOLAS liên quan.

Lưu ý khi mua sản phẩm nghi khí hàng hải

Đối với chủ tàu, công ty quản lý, đơn vị đóng mới hoặc nâng cấp tàu, việc lựa chọn sản phẩm nghi khí hàng hải phù hợp là yếu tố quyết định đến độ an toàn, hiệu quả vận hành, khả năng tuân thủ quy định quốc tế và chi phí vòng đời thiết bị. Ngoài yếu tố giá, cần đánh giá sâu về tiêu chuẩn kỹ thuật, khả năng tích hợp, chiến lược bảo trì – hỗ trợ kỹ thuật và mức độ phù hợp với mô hình khai thác của từng đội tàu. Một quyết định đầu tư sai có thể kéo theo chi phí dừng tàu, chi phí sửa chữa khẩn cấp, rủi ro an toàn và cả nguy cơ bị lưu giữ khi kiểm tra PSC.

Tuân thủ quy định và chứng nhận phân cấp

Trước khi xem xét tính năng, thương hiệu hay giá thành, cần đảm bảo thiết bị nghi khí hàng hải đáp ứng đầy đủ các yêu cầu pháp lý và kỹ thuật bắt buộc. Việc tuân thủ không chỉ để “qua đăng kiểm” mà còn liên quan trực tiếp đến trách nhiệm pháp lý của chủ tàu và thuyền trưởng khi xảy ra sự cố.

• Các yêu cầu của SOLAS, COLREGs, IMO liên quan đến loại tàu, kích cỡ, tuyến hoạt động:
  • Xác định chính xác chương, quy định áp dụng (ví dụ: SOLAS Chương V cho thiết bị điều hướng, yêu cầu bắt buộc ECDIS, AIS, VDR đối với từng cỡ tàu).
  • Đối chiếu với loại tàu: tàu hàng, tàu khách, tàu dầu, tàu container, tàu dịch vụ ngoài khơi… vì mỗi loại có yêu cầu cấu hình nghi khí khác nhau.
  • Lưu ý các yêu cầu bổ sung của khu vực hoạt động: vùng biển Bắc Âu, Bắc Mỹ, khu vực ECDIS mandatory, tuyến Polar Code…
• Chứng nhận của tổ chức phân cấp (DNV, ABS, LR, BV, NK, RINA, VR…) phù hợp với cờ tàu và khu vực hoạt động:
  • Kiểm tra thiết bị có “Type Approval” của đúng tổ chức phân cấp đang giám sát tàu.
  • Đảm bảo chứng chỉ còn hiệu lực, đúng phiên bản phần mềm/hardware được lắp đặt.
  • Đối với đội tàu đa cờ, nên ưu tiên thiết bị được nhiều tổ chức phân cấp phê duyệt để linh hoạt khi đổi cờ, đổi class.
• Tiêu chuẩn kỹ thuật IEC, IACS áp dụng cho từng loại thiết bị (radar, ECDIS, VDR, AIS, BNWAS…):
  • Ví dụ: IEC 60945 cho thiết bị hàng hải chung, IEC 61174 cho ECDIS, IEC 62388 cho radar, IEC 61996 cho VDR.
  • Đối với thiết bị quan trọng, nên yêu cầu nhà cung cấp cung cấp “Test report” hoặc “Type approval certificate” ghi rõ tiêu chuẩn áp dụng.
  • Kiểm tra sự phù hợp với các yêu cầu IACS UR (như E10, E22…) về môi trường, nhiễu điện từ, an toàn chức năng.
• Khả năng nâng cấp hoặc tương thích với các chuẩn mới như S-100, UR E26/E27:
  • Đối với ECDIS và các hệ thống hiển thị, cần xem xét lộ trình hỗ trợ S-100, S-101, S-102… để tránh lỗi thời khi IMO chuyển đổi chuẩn dữ liệu.
  • UR E26/E27 liên quan đến an toàn mạng (cyber security) và an toàn chức năng, đặc biệt quan trọng với tàu mới đóng và các hệ thống tích hợp.
  • Nên yêu cầu cam kết bằng văn bản về khả năng nâng cấp phần mềm/firmware để đáp ứng các chuẩn mới trong vòng đời thiết bị.

Việc lựa chọn thiết bị không đạt chuẩn có thể dẫn đến rủi ro bị từ chối đăng kiểm, bị lưu giữ khi PSC kiểm tra, hoặc phải thay thế sớm, gây tốn kém chi phí và ảnh hưởng đến uy tín khai thác. Trong nhiều trường hợp, chi phí “re-fit” để nâng cấp lên chuẩn mới cao hơn đáng kể so với việc đầu tư đúng chuẩn ngay từ đầu.

Khả năng tích hợp với hệ thống hiện hữu

Hệ thống nghi khí hàng hải là một tổng thể phức tạp, bao gồm nhiều thiết bị cảm biến, bộ xử lý, màn hình hiển thị và mạng truyền thông. Khi mua mới hoặc nâng cấp một thành phần (ví dụ radar, ECDIS, autopilot), cần đánh giá kỹ khả năng tích hợp với kiến trúc hệ thống hiện tại để tránh xung đột dữ liệu, trễ tín hiệu hoặc phải thay đổi dây dẫn, tủ điện quá lớn.

• Mạng dữ liệu hiện tại (NMEA 0183, NMEA 2000, Ethernet/OneNet):
  • Kiểm tra số lượng cổng NMEA 0183, tốc độ baud, khả năng cách ly galvanic để tránh nhiễu và vòng lặp đất.
  • Đối với NMEA 2000 hoặc Ethernet, đánh giá băng thông, cấu trúc switch, VLAN, QoS nếu có tích hợp IBS/INS.
  • Xem xét khả năng hỗ trợ các giao thức hiện đại như IEC 61162-450 (Ethernet cho dữ liệu hàng hải) để chuẩn bị cho các hệ thống tích hợp tương lai.
• Các cảm biến đầu vào (gyro, log, GNSS, echo sounder, wind sensor):
  • Đảm bảo thiết bị mới có thể nhận và xử lý đúng định dạng câu NMEA/IEC từ cảm biến hiện hữu (VD: HDT, VTG, GGA, DBT…).
  • Đối với gyro, cần kiểm tra hỗ trợ cả tín hiệu step, synchro, hoặc serial tùy cấu hình tàu.
  • Đánh giá độ trễ tổng thể của chuỗi cảm biến – xử lý – hiển thị, đặc biệt quan trọng với radar overlay, track control.
• Các hệ thống hiển thị và điều khiển khác (MFD, IBS, DP, VDR):
  • Với Integrated Bridge System (IBS), cần xác định rõ vai trò thiết bị mới: là thành phần chính hay phụ, có tham gia điều khiển hay chỉ hiển thị.
  • Đảm bảo VDR có thể ghi nhận đầy đủ dữ liệu từ thiết bị mới theo yêu cầu SOLAS (radar video, ECDIS, AIS, heading, speed…).
  • Đối với tàu có Dynamic Positioning (DP), cần đánh giá kỹ ảnh hưởng của việc thay đổi cảm biến hoặc nguồn dữ liệu heading/position.
• Hệ thống điện – nguồn dự phòng (UPS, nguồn DC/AC, phân đoạn nguồn):
  • Tính toán lại tải cho các bảng điện điều hướng, đảm bảo thiết bị quan trọng được cấp từ nguồn khẩn cấp và có UPS phù hợp.
  • Kiểm tra dải điện áp làm việc, khả năng chịu sụt áp, nhiễu, và yêu cầu nối đất của thiết bị mới.
  • Xem xét phương án phân đoạn nguồn để khi một mạch gặp sự cố không làm mất toàn bộ hệ thống điều hướng.

Nên ưu tiên các giải pháp có giao thức mở, tài liệu kỹ thuật rõ ràng, hỗ trợ nhiều chuẩn kết nối, để giảm rủi ro “khóa cứng” vào một nhà cung cấp duy nhất và tạo thuận lợi cho việc mở rộng trong tương lai. Việc có đầy đủ sơ đồ kết nối, file cấu hình, mô tả giao thức giúp đội ngũ kỹ sư trên tàu và tại bờ chủ động hơn trong bảo trì, khắc phục sự cố.

Độ tin cậy, bảo trì và hỗ trợ kỹ thuật

Trong môi trường biển khắc nghiệt, độ tin cậy của thiết bị nghi khí hàng hải là yếu tố sống còn. Thiết bị phải chịu được rung động từ máy chính, hơi muối, độ ẩm cao, nhiệt độ thay đổi liên tục và nguồn điện không hoàn hảo. Khi đánh giá sản phẩm, nên xem xét không chỉ thông số trên catalogue mà cả kinh nghiệm thực tế khai thác của các đội tàu tương tự.

• Thiết kế công nghiệp: cấp bảo vệ IP, khả năng chống rung, chống ăn mòn, dải nhiệt độ làm việc:
  • Đối với thiết bị lắp ngoài trời (anten radar, GPS, cảm biến gió), cấp bảo vệ IP và vật liệu vỏ (nhôm, composite, thép không gỉ) ảnh hưởng trực tiếp đến tuổi thọ.
  • Kiểm tra chứng nhận thử nghiệm rung, sốc, sương muối theo IEC 60945 hoặc tương đương.
  • Dải nhiệt độ làm việc rộng giúp thiết bị ổn định khi tàu hoạt động từ vùng nhiệt đới đến vùng lạnh.
• Thời gian MTBF (Mean Time Between Failures) và chính sách bảo hành:
  • MTBF cao cho thấy thiết kế đã được tối ưu và kiểm chứng, nhưng cần kết hợp với dữ liệu thực tế từ các đội tàu.
  • Chính sách bảo hành nên rõ ràng về thời hạn, phạm vi (phần cứng, phần mềm), điều kiện áp dụng trên toàn cầu.
  • Nên hỏi rõ về chi phí “service attendance”, “travel cost” và thời gian đáp ứng khi tàu cần hỗ trợ khẩn cấp.
• Mạng lưới dịch vụ sau bán hàng, trạm dịch vụ được phân cấp phê duyệt tại các cảng mà tàu thường ghé:
  • Ưu tiên nhà cung cấp có mạng lưới service station được class phê duyệt (approved service supplier) tại các hub lớn mà đội tàu thường cập.
  • Đối với đội tàu chạy tuyến cố định, nên kiểm tra khả năng hỗ trợ tại các cảng đầu – cuối để tối ưu kế hoạch bảo trì.
  • Khả năng cung cấp phụ tùng nhanh, có kho tại khu vực, giúp giảm thời gian chờ đợi khi cần thay thế.
• Khả năng chẩn đoán từ xa, cập nhật phần mềm qua mạng an toàn:
  • Chức năng remote diagnostics giúp kỹ sư bờ phân tích lỗi, hướng dẫn thuyền viên xử lý tạm thời, giảm nhu cầu cử kỹ thuật lên tàu.
  • Cập nhật phần mềm/firmware từ xa cần tuân thủ yêu cầu an ninh mạng, có cơ chế kiểm soát truy cập, ghi log, và quy trình phê duyệt.
  • Nên đánh giá xem nhà cung cấp có chính sách cập nhật định kỳ để vá lỗi bảo mật, nâng cấp tính năng hay không.

Chi phí đầu tư ban đầu thấp nhưng thiếu hỗ trợ kỹ thuật, phụ tùng khó tìm, thời gian sửa chữa kéo dài có thể gây thiệt hại lớn hơn nhiều so với việc chọn thiết bị chất lượng cao, có dịch vụ toàn cầu. Trong tính toán tổng chi phí vòng đời (Life Cycle Cost), cần tính cả chi phí dừng tàu, chi phí chậm chuyến, và rủi ro vi phạm hợp đồng vận tải.

Trải nghiệm người dùng và đào tạo thuyền viên

Một hệ thống nghi khí hàng hải tốt không chỉ mạnh về tính năng mà còn phải thân thiện với người dùng. Giao diện phức tạp, khó thao tác, thuật ngữ không chuẩn hóa có thể dẫn đến sai sót vận hành, đặc biệt trong tình huống khẩn cấp khi sỹ quan boong phải ra quyết định nhanh. Yếu tố “human factor” ngày càng được các tổ chức phân cấp và PSC chú trọng khi điều tra tai nạn.

• Đánh giá giao diện thực tế qua demo, mô phỏng hoặc tàu mẫu:
  • Nên cho sỹ quan boong, ETO trực tiếp thao tác trên thiết bị demo để đánh giá độ trực quan, logic menu, cách hiển thị cảnh báo.
  • Kiểm tra khả năng thao tác nhanh các chức năng quan trọng: thay đổi thang đo radar, thiết lập route trên ECDIS, acknowledge alarm…
  • Đối với hệ thống tích hợp, đánh giá sự thống nhất giao diện giữa các màn hình để giảm nhầm lẫn.
• Kiểm tra khả năng tùy biến ngôn ngữ, đơn vị đo, bố cục hiển thị:
  • Hỗ trợ đa ngôn ngữ, đặc biệt là tiếng Anh hàng hải chuẩn, giúp giảm hiểu nhầm thuật ngữ.
  • Khả năng chuyển đổi đơn vị (hải lý, km, feet, mét; knots, km/h…) linh hoạt nhưng vẫn tuân thủ chuẩn quốc tế.
  • Cho phép tùy biến layout màn hình, lớp thông tin hiển thị để phù hợp với thói quen từng đội tàu, từng tuyến hoạt động.
• Yêu cầu nhà cung cấp cung cấp gói đào tạo cho sỹ quan boong, kỹ sư điện – điện tử:
  • Đào tạo nên tách riêng cho nhóm vận hành (OOW, Master) và nhóm kỹ thuật (ETO, superintendent) với nội dung chuyên sâu phù hợp.
  • Ưu tiên các khóa có phần thực hành trên thiết bị thật hoặc mô phỏng có độ trung thực cao.
  • Có tài liệu đánh giá sau đào tạo để đảm bảo thuyền viên nắm được các chức năng quan trọng, quy trình xử lý sự cố cơ bản.
• Đảm bảo tài liệu hướng dẫn, video, mô phỏng được cập nhật và dễ tiếp cận:
  • Tài liệu nên có cả bản in và bản điện tử, dễ tra cứu, có mục lục rõ ràng, hình minh họa chi tiết.
  • Video hướng dẫn thao tác các chức năng thường dùng, quy trình xử lý alarm, backup/restore dữ liệu… giúp thuyền viên tự học nhanh.
  • Cập nhật tài liệu khi có nâng cấp phần mềm, thay đổi giao diện để tránh tình trạng tài liệu và thiết bị không đồng bộ.

Đào tạo liên tục và thực hành trên thiết bị thực tế là chìa khóa để khai thác tối đa giá trị của nghi khí hàng hải, đồng thời giảm thiểu rủi ro do lỗi con người. Chủ tàu nên xây dựng chương trình “refresher training” định kỳ, đặc biệt sau khi nâng cấp phần mềm lớn hoặc thay đổi cấu hình hệ thống.

Những câu hỏi thường gặp (FAQs) về hệ thống nghi khí hàng hải

Phần hỏi đáp này tập trung giải thích tổng quan về hệ thống nghi khí hàng hải, từ cấu phần chính, tiêu chuẩn kỹ thuật đến xu hướng công nghệ mới. Nội dung làm rõ các nhóm thiết bị điều hướng, đo đạc, hiển thị, giám sát và an toàn, cũng như vai trò trung tâm của ECDIS trong buồng lái tích hợp. Bên cạnh đó, sự khác biệt giữa ECDIS và ECS được phân tích trên các khía cạnh pháp lý, dữ liệu và chức năng an toàn. Chuẩn dữ liệu S-100 được trình bày như nền tảng cho e-Navigation, kéo theo yêu cầu nâng cấp phần cứng, phần mềm. Tài liệu cũng đề cập ứng dụng AI ở mức hỗ trợ quyết định, tầm quan trọng của an ninh mạng và các ưu tiên khi nâng cấp hệ thống theo hướng an toàn, tuân thủ và tích hợp dài hạn.

Hệ thống nghi khí hàng hải gồm những thiết bị chính nào?

Một hệ thống nghi khí hàng hải tiêu chuẩn trên tàu thương mại hiện đại không chỉ dừng ở các thiết bị cơ bản, mà là một mạng lưới cảm biến – bộ xử lý – màn hình hiển thị được tích hợp chặt chẽ. Về mặt cấu hình tối thiểu theo SOLAS và thực tiễn khai thác, có thể chia thành các nhóm thiết bị chính sau:

• Thiết bị xác định và giữ hướng
  • La bàn từ: nguồn tham chiếu hướng truyền thống, độc lập với nguồn điện, vẫn được SOLAS yêu cầu như một phương tiện dự phòng bắt buộc. Cần hiệu chỉnh định kỳ (compass adjustment) để giảm sai số do từ trường tàu.
  • La bàn con quay (gyrocompass): cung cấp hướng tham chiếu thật (true heading), là nguồn heading chính cho radar, ECDIS, autopilot, AIS. Chất lượng gyro ảnh hưởng trực tiếp đến độ chính xác ARPA, track control và ghi dữ liệu VDR.
• Thiết bị đo chuyển động và tham số động lực
  • Tốc độ kế (speed log): thường cung cấp cả tốc độ so với nước (STW) và/hoặc tốc độ so với đáy (SOG bottom). Dữ liệu này được đưa vào ECDIS, radar, autopilot, VDR để tính CPA/TCPA, dự đoán quỹ đạo và tối ưu tiêu hao nhiên liệu.
  • Máy đo sâu (echo sounder): đo độ sâu dưới sống tàu, hỗ trợ tránh mắc cạn, đặc biệt quan trọng khi hành trình ở vùng nước nông, luồng hẹp. Dữ liệu có thể được ghi vào VDR và hiển thị trên ECDIS như một lớp thông tin bổ sung.
  • Máy đo nghiêng điện tử (electronic inclinometer): đối với tàu đóng mới theo SOLAS 2026, thiết bị này ghi nhận góc nghiêng, tốc độ lắc, hỗ trợ đánh giá ổn định tàu, phân tích tai nạn và tối ưu bố trí hàng hóa.
• Thiết bị cảm biến môi trường và hỗ trợ điều khiển
  • Cảm biến gió – thời tiết: đo hướng gió, tốc độ gió, áp suất khí quyển, nhiệt độ, đôi khi cả độ ẩm. Dữ liệu được sử dụng cho điều động, cập cảng, vận hành trên boong và có thể tích hợp vào hệ thống tối ưu hành trình.
  • Hệ thống autopilot/track control: từ chế độ giữ hướng đơn giản (heading control) đến track control tích hợp với ECDIS, cho phép tàu tự động bám tuyến hành trình đã lập, có bù trừ gió, sóng, dòng chảy.
• Thiết bị định vị và hiển thị hải đồ
  • GNSS (GPS, GLONASS, Galileo, BeiDou…): cung cấp vị trí, tốc độ, thời gian chuẩn UTC. Thường có ít nhất hai nguồn GNSS độc lập (primary/secondary) để dự phòng và so sánh chéo.
  • ECDIS: hệ thống hải đồ điện tử được phê chuẩn, tích hợp dữ liệu GNSS, radar overlay, AIS, cảm biến độ sâu, thủy triều, dòng chảy… tạo nên bức tranh điều hướng tổng hợp.
  • Màn hình MFD (Multi-Function Display): trong buồng lái tích hợp, MFD có thể hiển thị linh hoạt radar, ECDIS, dữ liệu máy lái, cảm biến môi trường trên cùng nền tảng phần cứng, giảm số lượng màn hình rời rạc.
• Thiết bị giám sát, ghi dữ liệu và an toàn
  • Radar X-band và S-band có ARPA: X-band cho độ phân giải cao, S-band hoạt động tốt hơn trong mưa, sương mù. ARPA xử lý tự động mục tiêu, tính CPA/TCPA, đề xuất phương án tránh va theo COLREG.
  • AIS/VDES: AIS truyền thống cung cấp nhận dạng, vị trí, tốc độ, hướng của tàu; VDES là thế hệ mới, mở rộng băng thông và khả năng trao đổi dữ liệu số phục vụ e-Navigation.
  • VDR (Voyage Data Recorder): ghi lại dữ liệu từ tất cả thiết bị nghi khí quan trọng (heading, tốc độ, vị trí, radar, VHF, báo động…), phục vụ điều tra tai nạn và phân tích an toàn.
  • BNWAS (Bridge Navigational Watch Alarm System): giám sát sự hiện diện và tỉnh táo của sỹ quan trực ca, kích hoạt chuỗi báo động nếu không có phản hồi trong thời gian đặt trước.

Tất cả các thiết bị trên được kết nối qua mạng dữ liệu (NMEA 0183, NMEA 2000, IEC 61162-450…) và thường được quản lý bởi một kiến trúc Integrated Navigation System (INS), đảm bảo tính dự phòng, tính sẵn sàng và khả năng chẩn đoán lỗi.

Khác biệt giữa ECDIS và hải đồ điện tử thông thường là gì?

ECDIS và hệ thống hải đồ điện tử thông thường (ECS – Electronic Chart System) có thể trông khá giống nhau về giao diện, nhưng khác biệt về bản chất pháp lý, tiêu chuẩn kỹ thuật và quy trình vận hành:

• Về tiêu chuẩn và phê chuẩn
  • ECDIS phải tuân thủ các tiêu chuẩn của IMO (SOLAS, MSC.232(82)), IHO (S-57/S-63, đang chuyển sang S-100/S-101), IEC (IEC 61174…) và phải được type-approved bởi tổ chức phân cấp (Class) hoặc cơ quan có thẩm quyền.
  • ECS không bắt buộc phải đáp ứng các tiêu chuẩn trên, thường chỉ là giải pháp hỗ trợ, không được công nhận là thiết bị điều hướng chính thức.
• Về dữ liệu hải đồ
  • ECDIS sử dụng ENC (Electronic Navigational Chart) do cơ quan thủy đạc quốc gia phát hành, được mã hóa và bảo vệ theo chuẩn S-63, cập nhật chính thức qua các dịch vụ được IMO/IHO công nhận.
  • ECS có thể dùng nhiều loại dữ liệu khác nhau (raster, vector thương mại), không nhất thiết là ENC chính thức, nên không có giá trị pháp lý tương đương hải đồ giấy.
• Về chức năng an toàn và cảnh báo
  • ECDIS phải có các chức năng bắt buộc như: kiểm tra tuyến (route check) tự động, cảnh báo chạy cạn, cảnh báo đi vào khu vực hạn chế, hiển thị và lọc lớp thông tin theo chuẩn IHO, ghi log thao tác.
  • ECS có thể có một số chức năng tương tự nhưng không bị ràng buộc bởi bộ tiêu chuẩn chặt chẽ, mức độ tin cậy và nhất quán giữa các hãng rất khác nhau.
• Về giá trị pháp lý
  • ECDIS, khi được trang bị đúng quy định (bao gồm nguồn điện dự phòng, cảm biến dự phòng, hệ thống ECDIS thứ hai hoặc hải đồ giấy dự phòng), có thể thay thế hoàn toàn hải đồ giấy theo SOLAS.
  • ECS không được phép thay thế hải đồ giấy; nếu tàu chỉ trang bị ECS, vẫn phải duy trì bộ hải đồ giấy cập nhật đầy đủ.

Trong bối cảnh nghi khí hàng hải hiện đại, ECDIS trở thành trung tâm của buồng lái, là nền tảng tích hợp dữ liệu từ radar, AIS, GNSS, cảm biến môi trường, và là công cụ chính để lập, giám sát, tối ưu tuyến hành trình.

Chuẩn S-100 ảnh hưởng thế nào đến hệ thống nghi khí hàng hải?

Chuẩn S-100 của IHO là khung dữ liệu địa không gian thế hệ mới, thay thế dần S-57, tạo nền tảng cho e-Navigation và các ứng dụng số trên biển. Đối với hệ thống nghi khí hàng hải, S-100 mang lại một số thay đổi mang tính hệ sinh thái:

• Mở rộng loại dữ liệu điều hướng
  • S-101: hải đồ điện tử thế hệ mới, cấu trúc linh hoạt hơn S-57, hỗ trợ mô hình hóa đối tượng chi tiết, cập nhật gia tăng (incremental updates) hiệu quả hơn.
  • S-102: mô hình độ sâu 3D (bathymetric surface), cho phép ECDIS hiển thị bề mặt đáy biển liên tục, hỗ trợ tính toán khoảng hở dưới sống tàu (UKC) động.
  • S-104: dữ liệu mực nước – thủy triều thời gian thực và dự báo, tích hợp trực tiếp vào ECDIS để điều chỉnh độ sâu khả dụng.
  • S-111: dữ liệu dòng chảy bề mặt, giúp dự đoán trôi dạt, tối ưu tuyến hành trình và nhiên liệu.
  • S-124: cảnh báo hàng hải điện tử (e-Navigation Navigational Warnings), thay thế dần NAVTEX và các bản tin giấy truyền thống.
• Tăng mức độ “thời gian thực” của bức tranh điều hướng
  • Thay vì chỉ dựa vào hải đồ tĩnh và thông báo hàng hải, ECDIS và các hệ thống điều hướng có thể nhận luồng dữ liệu động, cập nhật liên tục từ bờ (shore-based services) qua VDES, vệ tinh hoặc mạng IP.
  • Điều này cho phép tính toán voyage optimization, just-in-time arrival, và quản lý rủi ro hành hải dựa trên điều kiện thực tế tại thời điểm tàu đi qua.
• Yêu cầu nâng cấp phần cứng – phần mềm
  • ECDIS, radar tích hợp, INS phải được nâng cấp để hỗ trợ S-100, bao gồm khả năng xử lý nhiều lớp dữ liệu, dung lượng lưu trữ lớn hơn, băng thông truyền dữ liệu cao hơn.
  • Các giao diện người dùng cần được thiết kế lại để sỹ quan trực ca có thể lọc, ưu tiên và hiểu đúng các lớp thông tin, tránh quá tải thông tin (information overload).

Nhờ S-100, hệ thống nghi khí hàng hải chuyển từ mô hình “hiển thị thông tin tĩnh” sang mô hình “nền tảng dữ liệu số động”, trong đó ECDIS đóng vai trò như một trạm làm việc trung tâm cho mọi quyết định điều hướng.

AI có thể thay thế sỹ quan trực ca trên buồng lái không?

Trong bối cảnh phát triển tàu tự hành (MASS – Maritime Autonomous Surface Ships), AI ngày càng được ứng dụng sâu vào hệ thống nghi khí hàng hải, nhưng vai trò hiện tại chủ yếu là hỗ trợ quyết định, không phải thay thế hoàn toàn con người.

• Các ứng dụng AI hiện nay
  • Phân tích dữ liệu cảm biến đa nguồn (radar, AIS, camera, LiDAR, GNSS, cảm biến thời tiết) để phát hiện mục tiêu, phân loại đối tượng, ước lượng rủi ro va chạm.
  • Đề xuất phương án tránh va tuân thủ COLREG, tối ưu quỹ đạo trong điều kiện giao thông dày đặc, hỗ trợ sỹ quan trực ca ra quyết định nhanh hơn.
  • Tối ưu hành trình theo thời tiết (weather routing), dòng chảy, hạn chế khu vực, nhằm giảm tiêu hao nhiên liệu và phát thải.
  • Giám sát bất thường (anomaly detection): phát hiện sai lệch giữa dữ liệu cảm biến và mô hình dự đoán, cảnh báo khả năng hỏng hóc thiết bị hoặc can thiệp trái phép.
• Giới hạn và rào cản
  • AI phụ thuộc vào chất lượng dữ liệu đầu vào; nhiễu radar, lỗi AIS, mất GNSS, điều kiện thời tiết cực đoan có thể làm giảm độ tin cậy của mô hình.
  • Nhiều tình huống điều động phức tạp (luồng hẹp, cảng đông, tàu đặc biệt, tập quán địa phương) đòi hỏi kinh nghiệm, trực giác và đánh giá rủi ro mà mô hình AI hiện tại chưa mô phỏng đầy đủ.
  • Khung pháp lý quốc tế (IMO, luật quốc gia) vẫn coi thuyền trưởng và sỹ quan trực ca là người chịu trách nhiệm cuối cùng; việc chuyển giao hoàn toàn quyền quyết định cho AI chưa được chấp nhận.

Trong tương lai dài hạn, mức độ tự động hóa có thể tăng lên, đặc biệt trên các tuyến cố định, vùng nước được kiểm soát, nhưng trong giai đoạn hiện tại, AI được xem như một “trợ lý số” tích hợp trong hệ thống nghi khí hàng hải, giúp giảm tải công việc, tăng khả năng nhận thức tình huống (situational awareness), trong khi con người vẫn là trung tâm của chuỗi quyết định.

Tại sao an ninh mạng lại quan trọng đối với nghi khí hàng hải?

Sự kết nối ngày càng sâu giữa thiết bị điều hướng và mạng nội bộ tàu, Internet, dịch vụ hỗ trợ từ bờ khiến an ninh mạng trở thành một trụ cột mới trong thiết kế và vận hành hệ thống nghi khí hàng hải.

• Các điểm yếu tiềm ẩn
  • ECDIS, radar, autopilot, DP, VDR thường được kết nối với mạng IT (crew network, office network) để cập nhật hải đồ, phần mềm, truyền dữ liệu về bờ.
  • Cổng USB, laptop bảo trì, thiết bị dịch vụ từ nhà cung cấp có thể trở thành đường xâm nhập mã độc nếu không được kiểm soát.
  • Các giao thức truyền dữ liệu hàng hải truyền thống (NMEA 0183, NMEA 2000) không được thiết kế với cơ chế mã hóa, xác thực, dễ bị giả mạo hoặc can thiệp nếu kẻ tấn công truy cập được vào mạng vật lý.
• Hậu quả có thể xảy ra
  • Làm sai lệch dữ liệu vị trí, heading, tốc độ, dẫn đến quyết định điều hướng sai, tăng nguy cơ va chạm hoặc mắc cạn.
  • Vô hiệu hóa hoặc làm chậm trễ các cảnh báo an toàn trên ECDIS, radar, BNWAS, khiến sỹ quan trực ca không nhận biết kịp thời tình huống nguy hiểm.
  • Chiếm quyền điều khiển autopilot, DP hoặc can thiệp vào cấu hình hệ thống, gây mất kiểm soát tàu trong những tình huống nhạy cảm.
• Yêu cầu quy định và giải pháp kỹ thuật
  • Các quy định như IACS UR E26, E27 yêu cầu thiết bị và hệ thống điều khiển – điều hướng phải được thiết kế với khả năng chống chịu tấn công mạng, bao gồm phân tách mạng OT/IT, kiểm soát truy cập, ghi log, phục hồi sau sự cố.
  • Giải pháp kỹ thuật thường bao gồm: tường lửa chuyên dụng cho mạng công nghiệp, VLAN tách biệt cho thiết bị nghi khí, whitelisting ứng dụng, quản lý bản vá có kiểm soát, mã hóa kênh truyền dữ liệu ra/vào tàu.
  • Yếu tố con người cũng quan trọng: đào tạo thuyền viên về nhận diện email lừa đảo, quy trình sử dụng USB an toàn, quy định rõ ràng về truy cập từ xa của nhà cung cấp.

An ninh mạng vì vậy không chỉ là vấn đề CNTT, mà là một phần không thể tách rời của an toàn hàng hải, tương đương với bảo dưỡng thiết bị radar, ECDIS hay hệ thống lái.

Khi nâng cấp hệ thống nghi khí hàng hải, cần ưu tiên hạng mục nào?

Khi lập kế hoạch nâng cấp, chủ tàu và đơn vị khai thác cần tiếp cận theo hướng quản lý rủi ro và tuân thủ quy định, đồng thời xem xét khả năng tích hợp dài hạn của toàn bộ hệ thống nghi khí hàng hải.

• Ưu tiên về an toàn và tuân thủ
  • ECDIS tương thích S-100: lựa chọn hệ thống đã sẵn sàng hoặc có lộ trình nâng cấp rõ ràng lên S-100/S-101, hỗ trợ các lớp dữ liệu mới (S-102, S-104, S-111…).
  • Radar solid-state với ARPA nâng cao: công nghệ phát xung rắn (solid-state) cho phép độ phân giải tốt hơn, tuổi thọ cao hơn, tích hợp tốt với ECDIS (radar overlay), hỗ trợ các thuật toán theo dõi mục tiêu tiên tiến.
  • VDR đáp ứng chuẩn mới: đảm bảo dung lượng lưu trữ, số lượng kênh dữ liệu, khả năng truy xuất và bảo vệ dữ liệu phù hợp với yêu cầu hiện hành.
  • Máy đo nghiêng điện tử: đối với tàu thuộc đối tượng SOLAS 2026, cần tích hợp với VDR và hệ thống giám sát an toàn để khai thác tối đa giá trị dữ liệu.
• Ưu tiên về kiến trúc mạng và an ninh
  • Xây dựng hệ thống mạng dữ liệu an toàn và phân tách: tách biệt rõ ràng mạng điều hướng (navigation network), mạng điều khiển máy (engine/automation network) và mạng sinh hoạt – văn phòng.
  • Áp dụng các giải pháp an ninh mạng phù hợp với IACS UR E26/E27: kiểm soát truy cập vật lý và logic, phân quyền người dùng, giám sát lưu lượng, kế hoạch ứng phó sự cố.
• Đánh giá khả năng tích hợp và tránh “điểm nghẽn”
  • Trước khi thay thế từng thiết bị, cần lập sơ đồ kiến trúc hệ thống hiện hữu: nguồn dữ liệu heading, tốc độ, vị trí, cách thức phân phối đến radar, ECDIS, AIS, VDR, autopilot.
  • Đảm bảo thiết bị mới hỗ trợ đầy đủ các giao thức cần thiết (NMEA, IEC 61162-450, CAN bus…), có khả năng hoạt động song song với thiết bị cũ trong giai đoạn chuyển tiếp.
  • Tránh tình trạng một thiết bị trung tâm (ví dụ: bộ chuyển đổi dữ liệu, switch mạng) trở thành “điểm nghẽn” hoặc điểm lỗi đơn (single point of failure) cho toàn bộ hệ thống nghi khí hàng hải.
• Yếu tố vận hành và đào tạo
  • Khi nâng cấp lên công nghệ mới (ECDIS S-100, radar solid-state, hệ thống tích hợp), cần lập kế hoạch đào tạo sỹ quan trực ca, bao gồm cả mô phỏng tình huống và thực hành trên tàu.
  • Giao diện người dùng nên được chuẩn hóa giữa các thiết bị trong buồng lái để giảm sai sót do khác biệt thao tác giữa các hãng.

Cách tiếp cận có hệ thống, ưu tiên an toàn, tuân thủ và tích hợp dài hạn sẽ giúp tối ưu chi phí đầu tư, đồng thời nâng cao đáng kể hiệu quả và độ tin cậy của toàn bộ hệ thống nghi khí hàng hải.

Cảm ơn bạn đã đọc bài

Nếu cần hỗ trợ thêm thông tin, hãy liên hệ chúng tôi

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn
