Thiết Bị Đo Nghiêng Điện Tử Tàu Biển NEI-3000

Tổng quan về thiết bị đo nghiêng điện tử tàu biển NEI-3000

NEI-3000 là thiết bị đo nghiêng điện tử chuyên dụng cho tàu biển do NSR (New Sunrise Co., Ltd) phát triển, đáp ứng đầy đủ các tiêu chuẩn quốc tế mới nhất của IMO và ISO về an toàn hàng hải. Thiết bị được thiết kế để đo và hiển thị chính xác các tham số quan trọng như góc nghiêng (Heel Angle), chu kỳ lắc (Roll Period), biên độ lắc (Roll Amplitude) và góc chúi (Pitch Angle), hỗ trợ tối đa cho sỹ quan boong trong điều kiện thời tiết và trạng thái biển phức tạp.

Trong bối cảnh các quy định về an toàn tàu biển ngày càng khắt khe, một electronic inclinometer có độ chính xác cao, ổn định và được type approval bởi các tổ chức phân cấp uy tín như DNV (MED) và CCS trở thành trang bị gần như bắt buộc. NEI-3000 không chỉ đáp ứng yêu cầu pháp lý mà còn mang lại lợi ích vận hành rõ rệt: hỗ trợ đánh giá trạng thái ổn định tàu, tối ưu phân bố tải, giảm nguy cơ lật, đồng thời cung cấp dữ liệu cho các hệ thống tích hợp như BAM/INS.

Điểm nổi bật của NEI-3000 là nền tảng Android O/S kết hợp với màn hình LCD màu 7 inch cảm ứng, cho phép thao tác trực quan, thân thiện với người dùng, dễ dàng cấu hình và truy cập dữ liệu. Thiết bị được NSR thiết kế theo triết lý “High accuracy and stability” – ưu tiên độ chính xác, độ tin cậy và khả năng vận hành lâu dài trong môi trường hàng hải khắc nghiệt.

Đặc tính kỹ thuật chuyên sâu của NEI-3000

Về mặt đo lường, NEI-3000 được tối ưu để bao phủ toàn bộ dải hoạt động thực tế của tàu biển, từ tàu hàng, tàu chở khách, tàu dịch vụ ngoài khơi cho tới các tàu chuyên dụng. Các thông số kỹ thuật cốt lõi được NSR công bố cho thấy thiết bị đáp ứng tốt cả yêu cầu vận hành thường nhật lẫn các tình huống khẩn cấp.

1. Đo góc nghiêng (Heel Angle) và biên độ lắc (Roll Amplitude)

Thiết bị đo nghiêng điện tử tàu biển NEI-3000 có khả năng đo Heel Angle và Roll Amplitude trong dải ±90° với độ chính xác ±1°. Dải đo rộng này đảm bảo thiết bị vẫn cung cấp dữ liệu tin cậy ngay cả khi tàu hoạt động trong điều kiện sóng to gió lớn, hoặc trong các thử nghiệm ổn định tàu. Độ chính xác ±1° là mức phù hợp với yêu cầu của IMO MSC.363(92) và ISO 19697, đồng thời đủ nhạy để sỹ quan boong nhận biết sớm xu hướng tăng biên độ lắc bất thường.

2. Đo chu kỳ lắc (Roll Period)

Roll Period là tham số quan trọng trong đánh giá ổn định động của tàu. NEI-3000 đo chu kỳ lắc trong khoảng 4–40 giây với độ chính xác ±1 giây. Khoảng đo này bao trùm hầu hết các loại tàu thương mại và tàu dịch vụ. Dữ liệu chu kỳ lắc giúp thuyền trưởng và sỹ quan boong đánh giá nhanh trạng thái ổn định, phát hiện các hiện tượng cộng hưởng nguy hiểm giữa chu kỳ lắc của tàu và chu kỳ sóng, từ đó điều chỉnh hướng đi hoặc tốc độ để giảm rủi ro.

3. Đo góc chúi (Pitch Angle)

Bên cạnh góc nghiêng ngang, NEI-3000 còn đo Pitch Angle trong dải ±90° với độ chính xác ±1°. Việc giám sát góc chúi giúp đánh giá ảnh hưởng của phân bố tải dọc tàu, trạng thái mũi/chân vịt, cũng như tác động của sóng theo phương dọc. Trên các tàu chở container, tàu chở hàng rời hoặc tàu chở dầu, dữ liệu góc chúi hỗ trợ tối ưu hóa mớn nước mũi – lái, góp phần cải thiện hiệu suất nhiên liệu và an toàn điều động.

4. Nền tảng Android và màn hình cảm ứng LCD 7 inch

NEI-3000 sử dụng Android O/S, cho phép giao diện người dùng linh hoạt, dễ nâng cấp phần mềm và mở rộng chức năng trong tương lai. Màn hình LCD màu 7 inch với độ phân giải 1024×600 hỗ trợ hiển thị đồ họa rõ nét, biểu đồ thời gian thực của góc nghiêng, biên độ lắc và góc chúi. Touch screen operation giúp thao tác nhanh, giảm phụ thuộc vào phím cứng, thuận tiện cho sỹ quan boong trong ca trực, đặc biệt khi cần truy cập nhanh các log dữ liệu.

5. Ghi log dữ liệu Heel Angle và Roll Amplitude

Thiết bị đo nghiêng điện tử tàu biển NEI-3000 tích hợp chức năng log chuyên dụng:

• Log góc nghiêng (Heel Angle) cho 3 phút gần nhất
• Log biên độ lắc (Roll Amplitude) cho 30 phút gần nhất

Khả năng lưu trữ này hỗ trợ phân tích nhanh các sự kiện lắc mạnh, đánh giá hiệu quả các thao tác điều động hoặc thay đổi phân bố tải. Trong các cuộc điều tra sự cố hoặc kiểm tra an toàn, log dữ liệu từ NEI-3000 là nguồn thông tin khách quan, giúp tái hiện diễn biến trạng thái tàu trong khoảng thời gian ngắn trước đó.

6. Giao diện dữ liệu và tích hợp hệ thống

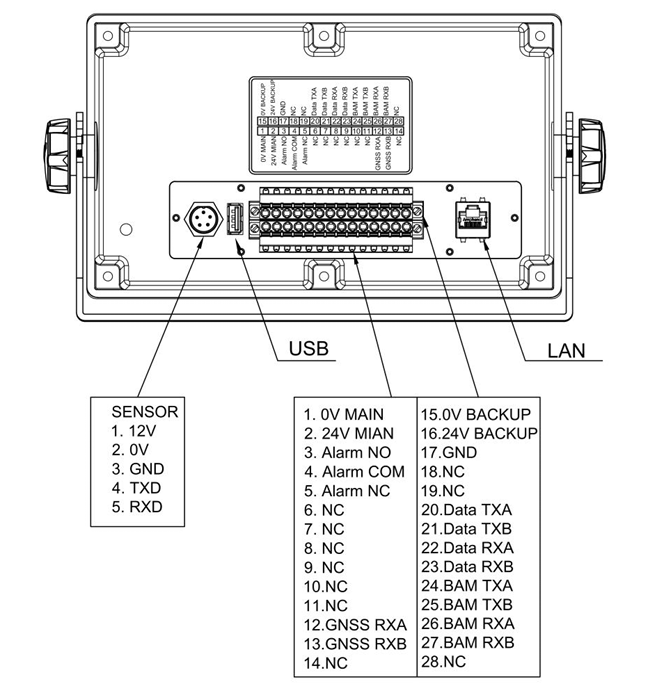

NEI-3000 được trang bị giao diện I/O sentence theo IEC 61162-1 & IEC 61162-2, tương thích với chuẩn truyền thông hàng hải phổ biến (tương đương NMEA). Thiết bị có thể truyền dữ liệu tới:

• BAM (Bridge Alert Management) – hệ thống quản lý cảnh báo buồng lái
• INS (Integrated Navigation System) – hệ thống tích hợp dẫn đường

Khả năng kết nối này cho phép NEI-3000 trở thành một phần trong kiến trúc hệ thống điện tử hàng hải hiện đại, nơi dữ liệu góc nghiêng và góc chúi có thể được sử dụng để kích hoạt cảnh báo, hiển thị trên các màn hình đa chức năng, hoặc ghi vào hệ thống VDR.

7. Nguồn cấp và tiêu thụ điện năng

Thiết bị hoạt động với nguồn DC 24 V, dải điện áp cho phép từ 9 V đến 36 V, phù hợp với hệ thống điện một chiều tiêu chuẩn trên tàu. Mức tiêu thụ điện <10W giúp giảm tải cho hệ thống nguồn, đặc biệt hữu ích trên các tàu có nhiều thiết bị điện tử. Thiết kế tiết kiệm năng lượng cũng góp phần giảm nhiệt lượng tỏa ra, tăng độ bền linh kiện và độ ổn định lâu dài.

8. Kích thước, trọng lượng và cấp bảo vệ IP

Đơn vị hiển thị NEI-3000D có kích thước 145 (H) × 264 (W) × 83 (D) mm và trọng lượng 1,3 kg, phù hợp lắp đặt trên bảng điều khiển buồng lái với không gian hạn chế. Đơn vị cảm biến NEI-3000S nặng khoảng 0,7 kg, dễ dàng bố trí tại vị trí tối ưu về động học tàu. Cấp bảo vệ IP22 đáp ứng yêu cầu môi trường trong nhà, chống nhỏ giọt và bụi ở mức cơ bản, phù hợp lắp đặt trong buồng lái hoặc phòng thiết bị.

Tuân thủ tiêu chuẩn IMO và ISO, phê duyệt bởi DNV và CCS

NEI-3000 được NSR thiết kế để meet the IMO and ISO standards, cụ thể:

• IMO MSC.363(92) – quy định về thiết bị đo nghiêng điện tử trên tàu biển
• IMO MSC.302(87) – tiêu chuẩn liên quan đến hệ thống cảnh báo buồng lái (BAM)
• ISO 19697 – tiêu chuẩn quốc tế cho electronic inclinometer

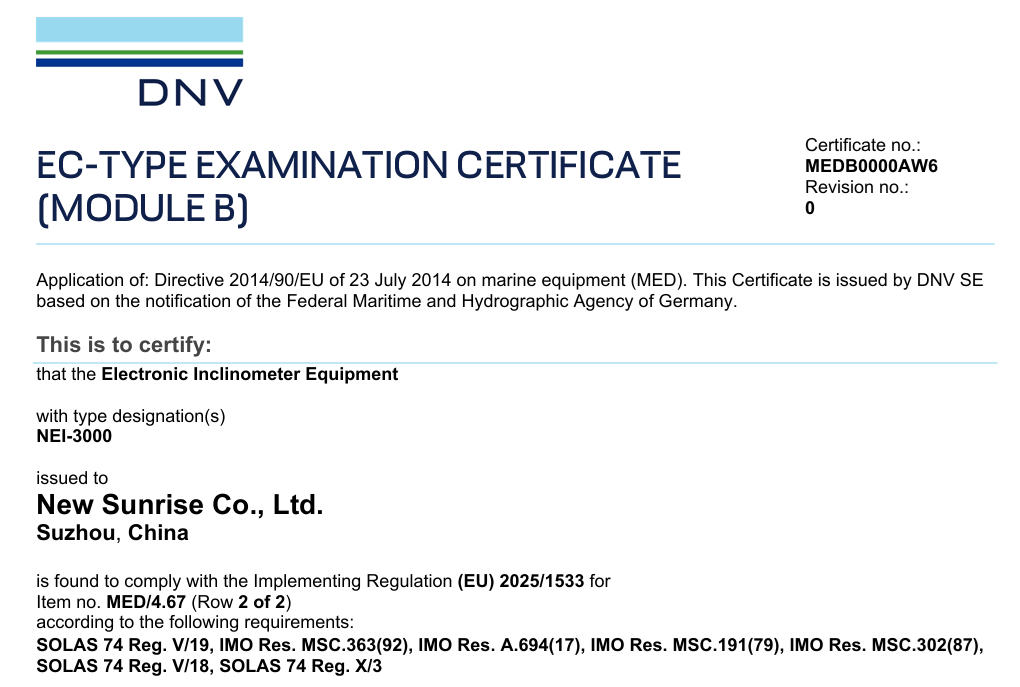

Thiết bị đã được type approval bởi DNV (MED) và CCS, hai tổ chức phân cấp và chứng nhận hàng đầu. Điều này đảm bảo NEI-3000 đáp ứng yêu cầu lắp đặt trên các tàu mang cờ châu Âu (theo MED) cũng như nhiều quốc gia châu Á, đồng thời tạo thuận lợi cho quá trình đăng kiểm, kiểm tra an toàn và phê duyệt hồ sơ kỹ thuật.

Cấu hình thiết bị, ứng dụng thực tế và lý do lựa chọn NEI-3000

NEI-3000 được NSR cung cấp theo cấu hình tiêu chuẩn và tùy chọn, phù hợp cho cả đóng mới và hoán cải tàu. Cấu trúc hệ thống đơn giản, dễ lắp đặt, dễ bảo trì, đồng thời vẫn đảm bảo tính linh hoạt khi tích hợp với các hệ thống khác trên buồng lái.

Cấu hình thiết bị và tùy chọn mở rộng

Equipment list tiêu chuẩn của NEI-3000 bao gồm:

• Display Unit NEI-3000D – 1 chiếc: Đơn vị hiển thị chính, tích hợp màn hình LCD màu 7 inch, hệ điều hành Android, giao diện người dùng và các cổng kết nối dữ liệu.
• Sensor Unit NEI-3000S – 1 chiếc: Đơn vị cảm biến đo góc nghiêng, chu kỳ lắc, biên độ lắc và góc chúi, truyền dữ liệu về display unit.
• Bộ phụ kiện – 1 bộ: Bao gồm giá lắp, cáp kết nối, ốc vít và các phụ kiện cần thiết cho việc lắp đặt tiêu chuẩn trên tàu.

Tùy chọn (Options):

• Dimmer Controller NDC-100 – 1 chiếc: Bộ điều chỉnh độ sáng, cho phép đồng bộ độ sáng màn hình với hệ thống chiếu sáng buồng lái, đảm bảo khả năng quan sát tối ưu cả ngày lẫn đêm, giảm chói và mỏi mắt cho sỹ quan trực ca.

Với cấu hình này, NEI-3000 có thể được triển khai linh hoạt trên nhiều loại tàu khác nhau. Đơn vị cảm biến có thể đặt tại vị trí gần trọng tâm tàu để tối ưu độ chính xác, trong khi đơn vị hiển thị được bố trí tại buồng lái, khu vực dễ quan sát nhất đối với thuyền trưởng và sỹ quan boong.

Ứng dụng thực tế trên tàu biển và lợi ích vận hành

Thiết bị đo nghiêng điện tử tàu biển NEI-3000 mang lại nhiều lợi ích cụ thể trong vận hành hàng hải hiện đại:

• Giám sát ổn định tàu theo thời gian thực: Dữ liệu Heel Angle, Roll Period và Roll Amplitude giúp đánh giá nhanh trạng thái ổn định động, hỗ trợ quyết định về phân bố tải, bơm dằn, điều chỉnh hướng đi hoặc tốc độ.
• Tăng cường an toàn trong điều kiện thời tiết xấu: Khi tàu gặp sóng lớn, gió mạnh, NEI-3000 cung cấp thông tin định lượng về mức độ lắc, giúp thuyền trưởng chủ động thay đổi phương án hành trình, giảm nguy cơ lật hoặc hư hỏng hàng hóa.
• Hỗ trợ tuân thủ quy định và kiểm tra an toàn: Việc sử dụng electronic inclinometer đạt chuẩn IMO/ISO và được DNV, CCS type approval giúp tàu đáp ứng yêu cầu của đăng kiểm và cơ quan quản lý cờ, thuận lợi trong các đợt kiểm tra PSC.
• Tích hợp với hệ thống BAM/INS: Dữ liệu từ NEI-3000 có thể được sử dụng để kích hoạt cảnh báo khi góc nghiêng vượt ngưỡng, hoặc hiển thị trên hệ thống dẫn đường tích hợp, giúp sỹ quan boong có cái nhìn tổng thể về trạng thái tàu.
• Hỗ trợ phân tích sự cố và tối ưu vận hành: Log 3 phút cho góc nghiêng và 30 phút cho biên độ lắc là cơ sở để phân tích các sự kiện bất thường, đánh giá hiệu quả các biện pháp điều chỉnh, từ đó tối ưu hóa quy trình vận hành và huấn luyện thuyền viên.

Trên các tàu chở khách, tàu du lịch, việc kiểm soát lắc tàu còn liên quan trực tiếp đến trải nghiệm hành khách. NEI-3000 giúp thuyền trưởng nhận biết sớm xu hướng lắc khó chịu, điều chỉnh hướng đi để giảm tác động, góp phần nâng cao chất lượng dịch vụ. Đối với tàu dịch vụ ngoài khơi, dữ liệu góc nghiêng và góc chúi là cơ sở để quyết định thời điểm an toàn cho các hoạt động chuyển tải, tiếp tế hoặc làm việc trên boong.

Ba lý do chọn thiết bị đo nghiêng điện tử tàu biển NEI-3000 của NSR

1. Độ chính xác cao, ổn định và tuân thủ chuẩn quốc tế

NEI-3000 cung cấp dải đo rộng ±90° cho cả Heel Angle và Pitch Angle với độ chính xác ±1°, đo Roll Period 4–40 giây với sai số ±1 giây, đáp ứng đầy đủ các tiêu chuẩn IMO MSC.363(92), MSC.302(87) và ISO 19697. Thiết bị được DNV (MED) và CCS type approval, đảm bảo tính pháp lý và độ tin cậy khi lắp đặt trên tàu thương mại quốc tế.

2. Giao diện hiện đại, dễ vận hành, dễ tích hợp

Nền tảng Android O/S, màn hình LCD màu 7 inch cảm ứng, giao diện trực quan giúp sỹ quan boong thao tác nhanh, đọc dữ liệu rõ ràng trong mọi điều kiện ánh sáng. Giao diện IEC 61162-1 & IEC 61162-2 cho phép kết nối linh hoạt với BAM/INS và các hệ thống điện tử hàng hải khác, phù hợp với xu hướng số hóa và tích hợp trên buồng lái hiện đại.

3. Thiết kế tối ưu cho môi trường tàu biển, lắp đặt và bảo trì thuận tiện

Kích thước gọn, trọng lượng nhẹ, tiêu thụ điện năng <10W, dải nguồn 9–36 V DC giúp NEI-3000 dễ dàng lắp đặt trên nhiều loại tàu, kể cả hoán cải. Cấu hình gồm Display Unit NEI-3000D, Sensor Unit NEI-3000S và tùy chọn Dimmer Controller NDC-100 cho phép triển khai linh hoạt, đáp ứng yêu cầu thực tế của chủ tàu và nhà máy đóng tàu, đồng thời giảm chi phí vận hành và bảo trì trong suốt vòng đời thiết bị.
