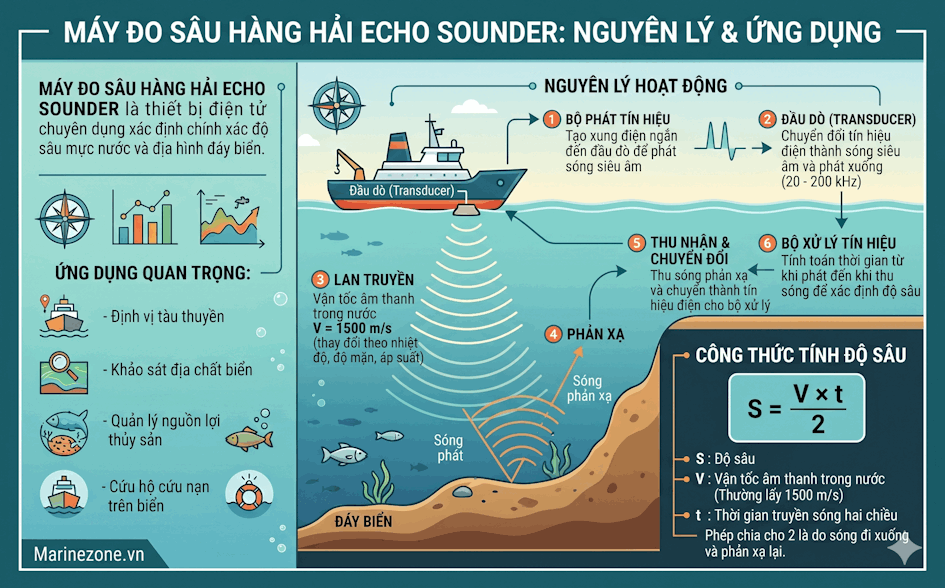

Khái Niệm và Nguyên Lý Hoạt Động Của Máy Đo Sâu Hàng Hải Echo Sounder

Máy đo sâu hàng hải Echo Sounder là thiết bị điện tử chuyên dụng được sử dụng rộng rãi trong ngành hàng hải để xác định chính xác độ sâu của mực nước biển dưới đáy tàu. Không chỉ đơn thuần đo khoảng cách vật lý, Echo Sounder còn cung cấp dữ liệu chi tiết về địa hình đáy biển, góp phần quan trọng trong các hoạt động như định vị tàu, khảo sát địa chất biển, quản lý nguồn lợi thủy sản và hỗ trợ công tác cứu hộ cứu nạn trên biển.

Về mặt kỹ thuật, Echo Sounder hoạt động dựa trên nguyên lý thủy âm, sử dụng sóng siêu âm để khảo sát môi trường dưới nước. Sóng siêu âm được phát ra từ đầu dò (transducer), truyền qua môi trường nước, khi gặp đáy biển hoặc các vật thể có mật độ khác biệt sẽ phản xạ lại. Tín hiệu phản xạ này được đầu dò thu nhận và chuyển đổi thành tín hiệu điện để xử lý và tính toán độ sâu.

Chi tiết nguyên lý hoạt động

Quá trình đo sâu bắt đầu bằng việc bộ phát (transmitter) tạo ra một xung điện ngắn, kích thích vật liệu áp điện trong đầu dò phát ra sóng siêu âm có tần số cao (thường từ 20 kHz đến 200 kHz). Sóng này lan truyền trong nước với vận tốc âm thanh trung bình khoảng 1500 m/s, tuy nhiên vận tốc này có thể thay đổi tùy thuộc vào nhiệt độ, độ mặn và áp suất nước.

Khi sóng âm gặp đáy biển hoặc vật thể có mật độ khác nước, một phần năng lượng sóng sẽ bị phản xạ trở lại. Đầu dò sẽ thu nhận sóng phản xạ này và chuyển đổi thành tín hiệu điện. Bộ xử lý tín hiệu sẽ đo thời gian trễ t giữa lúc phát sóng và nhận lại tín hiệu phản xạ.

Độ sâu S được tính theo công thức:

S = (V × t) / 2

• V: Vận tốc âm thanh trong nước (m/s), thường lấy giá trị chuẩn là 1500 m/s nhưng có thể hiệu chỉnh theo điều kiện môi trường.
• t: Thời gian truyền sóng hai chiều (giây), từ lúc phát đến lúc nhận tín hiệu phản xạ.

Phép chia cho 2 là do sóng âm phải đi từ đầu dò xuống đáy biển và phản xạ trở lại đầu dò.

Các thành phần chính của hệ thống Echo Sounder

• Đầu dò (Transducer): Chứa vật liệu áp điện, có chức năng phát và thu sóng siêu âm. Đầu dò thường được gắn dưới đáy tàu để tiếp xúc trực tiếp với nước.
• Bộ phát (Transmitter): Tạo ra xung điện kích thích đầu dò phát sóng siêu âm.
• Bộ thu (Receiver): Thu nhận tín hiệu phản xạ từ đầu dò, khuếch đại và chuyển đổi thành tín hiệu điện tử để xử lý.
• Bộ xử lý tín hiệu (Signal Processor): Phân tích tín hiệu thu được, loại bỏ nhiễu, tính toán thời gian trễ và chuyển đổi thành dữ liệu độ sâu.
• Màn hình hiển thị (Display Unit): Hiển thị kết quả đo sâu và bản đồ địa hình đáy biển theo thời gian thực.

Yếu tố ảnh hưởng đến độ chính xác của Echo Sounder

• Vận tốc âm thanh trong nước: Vận tốc âm thanh không phải là hằng số tuyệt đối mà phụ thuộc vào các yếu tố như nhiệt độ, độ mặn, áp suất. Ví dụ, nhiệt độ nước tăng sẽ làm tăng vận tốc âm thanh, trong khi độ mặn và áp suất cũng có ảnh hưởng tương tự. Do đó, các thiết bị Echo Sounder hiện đại thường tích hợp cảm biến đo nhiệt độ và độ mặn để hiệu chỉnh vận tốc âm thanh nhằm nâng cao độ chính xác.
• Góc nghiêng của đầu dò: Nếu đầu dò không được đặt vuông góc với mặt nước hoặc đáy biển, sóng âm sẽ bị lệch hướng, gây sai số trong đo đạc.
• Độ phân giải và tần số sóng siêu âm: Sóng có tần số cao cho phép đo độ sâu với độ phân giải tốt hơn nhưng bị suy giảm nhanh hơn trong nước, phù hợp cho đo sâu cạn. Ngược lại, sóng tần số thấp truyền xa hơn nhưng độ phân giải thấp hơn, thích hợp cho đo sâu lớn.
• Nhiễu sóng và môi trường nước: Các yếu tố như sóng biển, dòng chảy, bọt khí, và các vật thể nổi có thể gây nhiễu tín hiệu, làm giảm độ chính xác.

Các loại Echo Sounder phổ biến

• Single-beam Echo Sounder: Phát sóng siêu âm theo một hướng duy nhất, đo độ sâu tại một điểm dưới tàu. Ưu điểm là đơn giản, chi phí thấp, phù hợp cho các ứng dụng đo sâu cơ bản.
• Multi-beam Echo Sounder: Phát nhiều chùm sóng siêu âm theo nhiều hướng khác nhau, tạo ra bản đồ địa hình đáy biển chi tiết và toàn diện hơn. Thường được sử dụng trong khảo sát địa chất biển, xây dựng cảng biển và nghiên cứu khoa học.
• Side-scan Sonar: Mặc dù không trực tiếp đo độ sâu, thiết bị này sử dụng sóng siêu âm để tạo hình ảnh chi tiết về cấu trúc đáy biển, kết hợp với Echo Sounder để phân tích toàn diện.

Ứng dụng chuyên sâu của Echo Sounder trong ngành hàng hải

• Định vị và dẫn đường tàu: Echo Sounder giúp xác định vị trí tàu trên biển bằng cách đo độ sâu và so sánh với bản đồ địa hình đáy biển, hỗ trợ tránh va chạm với đá ngầm hoặc các vật thể dưới nước.
• Khảo sát địa chất biển: Cung cấp dữ liệu về cấu trúc địa hình đáy biển, giúp các nhà khoa học nghiên cứu về địa chất, thủy văn và môi trường biển.
• Quản lý nguồn lợi thủy sản: Giúp xác định các khu vực có địa hình phù hợp cho sinh trưởng của các loài thủy sản, hỗ trợ đánh bắt hiệu quả và bền vững.
• Cứu hộ cứu nạn: Trong các tình huống khẩn cấp, Echo Sounder giúp xác định vị trí tàu chìm hoặc vật thể dưới nước nhanh chóng và chính xác.
• Xây dựng và bảo trì công trình biển: Hỗ trợ khảo sát đáy biển để thiết kế và thi công các công trình như cầu cảng, đường ống ngầm, và các công trình năng lượng biển.

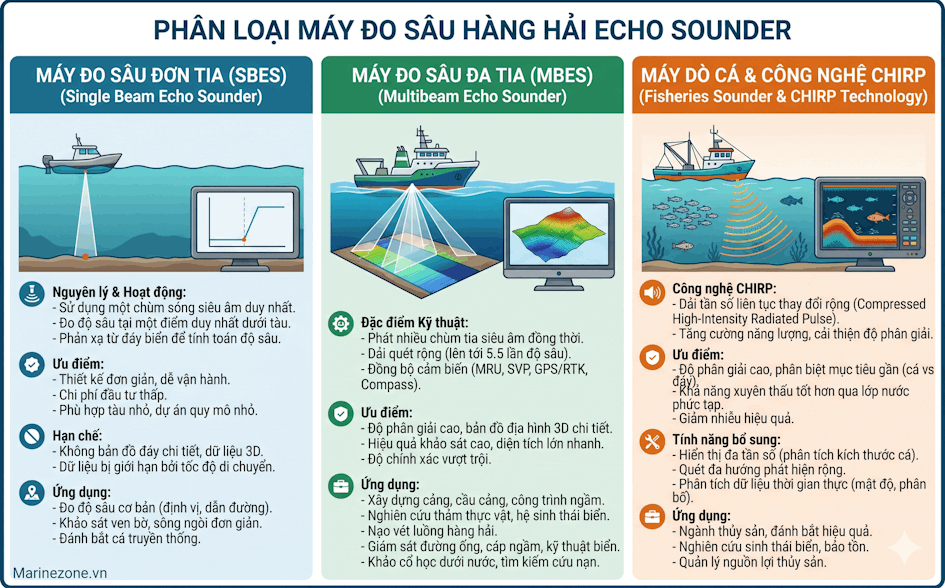

Phân Loại Máy Đo Sâu Hàng Hải Echo Sounder

Máy đo sâu hàng hải bao gồm các loại thiết bị với công nghệ và ứng dụng khác nhau nhằm phục vụ khảo sát đáy biển và môi trường nước. Máy đo sâu đơn tia (SBES) sử dụng một chùm sóng siêu âm duy nhất để đo độ sâu tại điểm, phù hợp với khảo sát đơn giản và chi phí thấp. Trong khi đó, máy đo sâu đa tia (MBES) phát nhiều chùm tia đồng thời, tạo bản đồ địa hình 3D chi tiết với độ phân giải cao, tích hợp nhiều cảm biến hỗ trợ để đảm bảo độ chính xác và ứng dụng đa dạng trong xây dựng, nghiên cứu và giám sát công trình dưới nước. Máy dò cá với công nghệ CHIRP tập trung phát hiện sinh vật trong cột nước, nâng cao độ phân giải và khả năng xuyên thấu, hỗ trợ ngành thủy sản và bảo tồn sinh thái biển.

Máy Đo Sâu Đơn Tia (Single Beam Echo Sounder - SBES)

SBES là thiết bị đo sâu truyền thống, hoạt động dựa trên nguyên lý phát và thu sóng siêu âm theo một chùm tia duy nhất, thường hướng thẳng đứng xuống đáy biển. Sóng siêu âm được phát ra từ đầu dò, phản xạ lại từ đáy biển và được thu hồi để tính toán thời gian truyền sóng, từ đó xác định độ sâu tại điểm đo. Do chỉ đo tại một điểm duy nhất dưới tàu, SBES cung cấp dữ liệu độ sâu theo dạng tuyến tính, phù hợp với các khảo sát đơn giản hoặc khi yêu cầu độ phân giải không quá cao.

Ưu điểm của SBES bao gồm:

• Thiết kế đơn giản, dễ vận hành và bảo trì.
• Chi phí đầu tư thấp hơn so với các hệ thống đa tia.
• Phù hợp với các tàu nhỏ, tàu cá và các dự án khảo sát quy mô hạn chế.

Tuy nhiên, SBES cũng có những hạn chế kỹ thuật như:

• Không thể cung cấp bản đồ đáy biển chi tiết hoặc dữ liệu ba chiều do chỉ đo một điểm tại mỗi lần phát sóng.
• Dữ liệu thu thập bị giới hạn bởi tốc độ di chuyển của tàu và mật độ điểm đo.
• Khó khăn trong việc phát hiện các cấu trúc phức tạp hoặc các vật thể nhỏ dưới đáy biển.

Trong ứng dụng thực tế, SBES thường được sử dụng để:

• Đo độ sâu cơ bản phục vụ định vị và dẫn đường.
• Khảo sát địa hình đáy biển đơn giản, như các khu vực ven bờ hoặc sông ngòi.
• Hỗ trợ các hoạt động đánh bắt cá truyền thống.

Máy Đo Sâu Đa Tia (Multibeam Echo Sounder - MBES)

MBES là hệ thống đo sâu hiện đại, sử dụng công nghệ phát nhiều chùm tia siêu âm đồng thời, tạo thành một dải quét rộng dưới đáy biển. Mỗi chùm tia có thể được điều chỉnh góc phát và nhận để bao phủ một vùng rộng lớn, giúp thu thập dữ liệu độ sâu với mật độ điểm rất cao và độ chính xác vượt trội.

Đặc điểm kỹ thuật nổi bật của MBES:

• Dải quét rộng: Có thể đạt tới 5.5 lần độ sâu mực nước, cho phép khảo sát nhanh và hiệu quả diện tích đáy biển lớn.
• Độ phân giải cao: Cung cấp bản đồ địa hình 3D chi tiết, thể hiện rõ các đặc điểm địa chất, cấu trúc đáy và các vật thể ngầm.
• Đồng bộ cảm biến: MBES tích hợp với các thiết bị hỗ trợ như MRU (Motion Reference Unit) để bù trừ chuyển động tàu, SVP (Sound Velocity Profiler) để đo tốc độ âm thanh trong nước, la bàn vệ tinh và hệ thống định vị GPS/RTK nhằm đảm bảo độ chính xác vị trí và dữ liệu.

Ứng dụng của MBES rất đa dạng và chuyên sâu, bao gồm:

• Khảo sát địa hình đáy biển phục vụ xây dựng cảng, cầu cảng, và các công trình ngầm dưới nước.
• Nghiên cứu thảm thực vật biển và hệ sinh thái dưới nước với độ chi tiết cao.
• Hỗ trợ thi công nạo vét luồng hàng hải, đảm bảo an toàn cho tàu thuyền qua lại.
• Kiểm tra và giám sát các công trình ngầm như đường ống, cáp ngầm và các cấu trúc kỹ thuật biển.

MBES còn được ứng dụng trong các lĩnh vực khảo sát địa chất biển, tìm kiếm cứu nạn và khảo sát khảo cổ học dưới nước nhờ khả năng tạo bản đồ đáy biển chi tiết và chính xác.

Máy Dò Cá và Công Nghệ CHIRP

Máy dò cá là một biến thể chuyên dụng của máy đo sâu, được thiết kế tối ưu để phát hiện và phân tích các mục tiêu lơ lửng trong nước như đàn cá hoặc các sinh vật biển khác. Khác với SBES và MBES tập trung vào đo độ sâu và địa hình đáy biển, máy dò cá tập trung vào việc phân biệt các đối tượng trong cột nước.

Công nghệ CHIRP (Compressed High-Intensity Radiated Pulse) là một bước tiến quan trọng trong lĩnh vực này. Thay vì phát ra một tín hiệu siêu âm đơn tần cố định, CHIRP phát ra một dải tần số liên tục thay đổi trong khoảng rộng, giúp tăng cường năng lượng sóng âm và cải thiện đáng kể độ phân giải của tín hiệu phản hồi.

Ưu điểm kỹ thuật của công nghệ CHIRP bao gồm:

• Độ phân giải cao: Cho phép phân biệt các mục tiêu rất gần nhau, giúp tách biệt cá khỏi các cấu trúc đáy hoặc các vật thể khác.
• Khả năng xuyên thấu tốt hơn: Sóng âm có thể xuyên qua các lớp nước có điều kiện phức tạp như tầng nhiệt hoặc vùng nước có nhiều bọt khí.
• Giảm nhiễu: Tín hiệu CHIRP có khả năng lọc nhiễu tốt hơn, nâng cao chất lượng dữ liệu thu được.

Máy dò cá sử dụng công nghệ CHIRP thường được trang bị các tính năng bổ sung như:

• Hiển thị đa tần số để phân tích đa dạng kích thước và loại cá.
• Chế độ quét đa hướng giúp phát hiện cá trong phạm vi rộng hơn.
• Phân tích dữ liệu thời gian thực hỗ trợ đánh giá mật độ và phân bố đàn cá.

Nhờ những ưu điểm này, máy dò cá CHIRP được ứng dụng rộng rãi trong ngành thủy sản, nghiên cứu sinh thái biển và quản lý nguồn lợi thủy sản, giúp nâng cao hiệu quả khai thác và bảo tồn tài nguyên biển.

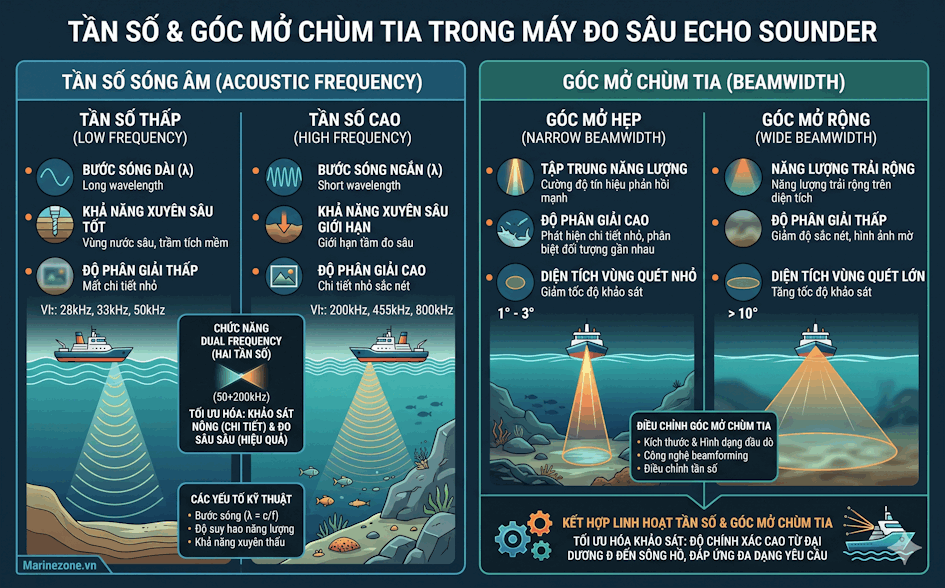

Tần Số và Góc Mở Chùm Tia Trong Máy Đo Sâu Echo Sounder

Máy đo sâu Echo Sounder hoạt động dựa trên sự kết hợp giữa tần số sóng âm và góc mở chùm tia, hai yếu tố then chốt ảnh hưởng đến hiệu suất và độ chính xác của thiết bị. Tần số thấp cho khả năng xuyên sâu tốt nhưng độ phân giải thấp, trong khi tần số cao cung cấp hình ảnh chi tiết hơn nhưng giới hạn về độ sâu đo. Góc mở chùm tia hẹp giúp tập trung năng lượng, tăng độ phân giải và khả năng phân biệt chi tiết, còn góc mở rộng tăng diện tích quét nhưng giảm độ sắc nét. Việc lựa chọn và điều chỉnh linh hoạt giữa các tần số và góc mở chùm tia, cùng với công nghệ beamforming và thiết kế đầu dò phù hợp, giúp tối ưu hóa khả năng khảo sát từ vùng nước sâu đến vùng nước nông với độ chính xác cao.

Tần Số Sóng Âm

Tần số sóng âm trong máy đo sâu Echo Sounder là một trong những yếu tố kỹ thuật then chốt quyết định hiệu suất hoạt động của thiết bị, ảnh hưởng trực tiếp đến khả năng xuyên sâu của sóng âm cũng như độ phân giải hình ảnh thu được. Sóng âm được phát ra từ thiết bị có tần số dao động trong khoảng từ vài chục kHz đến vài trăm kHz, mỗi dải tần số mang những đặc điểm vật lý và ứng dụng riêng biệt.

Tần số thấp (thường là 28kHz, 33kHz, 50kHz) có bước sóng dài, dẫn đến khả năng xuyên sâu tốt hơn do ít bị suy hao năng lượng khi truyền qua môi trường nước và các lớp trầm tích mềm dưới đáy. Điều này làm cho tần số thấp trở nên lý tưởng trong các ứng dụng khảo sát vùng nước sâu, nơi mà sóng âm cần xuyên qua một khoảng cách lớn để phản hồi tín hiệu. Tuy nhiên, nhược điểm của tần số thấp là độ phân giải thấp, do bước sóng dài không thể phản ánh chi tiết nhỏ trên bề mặt đáy, đồng thời góc mở chùm tia thường rộng, gây ra hiện tượng trộn lẫn tín hiệu từ các điểm khác nhau, làm giảm độ sắc nét của hình ảnh.

Ngược lại, tần số cao (200kHz, 455kHz, 800kHz) có bước sóng ngắn hơn nhiều, cho phép thu nhận các chi tiết nhỏ và cấu trúc phức tạp của đáy nước với độ phân giải cao. Góc mở chùm tia ở tần số cao thường hẹp hơn, giúp tập trung năng lượng sóng âm vào một vùng nhỏ hơn, tăng khả năng phân biệt các đối tượng gần nhau. Tuy nhiên, sóng âm tần số cao bị hấp thụ nhanh hơn trong nước, giới hạn tầm đo sâu và làm giảm hiệu quả trong các vùng nước sâu hoặc có nhiều trầm tích dày đặc.

Để tận dụng ưu điểm của cả hai loại tần số, các hệ thống máy đo sâu hiện đại thường được trang bị chức năng Dual Frequency (hai tần số), ví dụ như kết hợp 50kHz và 200kHz. Giải pháp này cho phép người vận hành chuyển đổi hoặc đồng thời sử dụng hai tần số để vừa có thể khảo sát chi tiết vùng nước nông với độ phân giải cao, vừa có thể đo sâu hiệu quả ở vùng nước sâu, nâng cao tính linh hoạt và độ chính xác của khảo sát.

Các yếu tố kỹ thuật liên quan đến tần số sóng âm cần được cân nhắc kỹ lưỡng trong thiết kế và lựa chọn thiết bị Echo Sounder:

• Bước sóng (λ): Tính theo công thức λ = c/f, trong đó c là vận tốc truyền sóng âm trong nước (~1500 m/s), f là tần số. Bước sóng càng ngắn, độ phân giải càng cao.
• Độ suy hao năng lượng: Sóng âm tần số cao bị hấp thụ nhiều hơn do tương tác với các phân tử nước và các hạt trầm tích.
• Khả năng xuyên thấu: Tần số thấp có khả năng xuyên thấu tốt hơn qua các lớp trầm tích mềm hoặc vật liệu đáy khác.
• Ứng dụng thực tế: Tần số thấp thường dùng trong khảo sát địa hình đáy biển sâu, tìm kiếm tàu đắm, khảo sát trầm tích; tần số cao dùng trong khảo sát chi tiết đáy sông, hồ, kiểm tra cấu trúc đáy gần bờ.

Góc Mở Chùm Tia (Beamwidth)

Góc mở chùm tia là góc giữa hai đường giới hạn của chùm sóng âm phát ra từ đầu dò Echo Sounder, thường được đo bằng độ (°). Đây là tham số quan trọng ảnh hưởng đến diện tích vùng quét và độ phân giải không gian của thiết bị.

Góc mở chùm tia hẹp có ưu điểm là tập trung năng lượng sóng âm vào một vùng nhỏ, giúp tăng cường cường độ tín hiệu phản hồi, từ đó nâng cao khả năng phát hiện các chi tiết nhỏ và phân biệt các đối tượng gần nhau trên đáy. Điều này đặc biệt quan trọng trong các ứng dụng khảo sát chi tiết địa hình đáy nước nông hoặc kiểm tra cấu trúc phức tạp. Tuy nhiên, góc mở hẹp cũng đồng nghĩa với diện tích vùng quét nhỏ, làm giảm tốc độ khảo sát và khả năng bao phủ khu vực rộng.

Ngược lại, góc mở chùm tia rộng cho phép quét một diện tích lớn hơn trong mỗi lần phát sóng, giúp tăng tốc độ khảo sát và phát hiện các đối tượng lớn hoặc phân bố rộng. Tuy nhiên, việc mở rộng góc chùm tia làm giảm mật độ năng lượng trên mỗi đơn vị diện tích, dẫn đến giảm độ sâu quét và khả năng phân biệt chi tiết. Ngoài ra, tín hiệu phản hồi từ nhiều điểm trong vùng quét rộng có thể bị gộp lại, tạo ra hình ảnh mờ hoặc mất chi tiết, đặc biệt khi khảo sát vùng nước sâu hoặc đáy có địa hình phức tạp.

Việc lựa chọn góc mở chùm tia phù hợp phụ thuộc vào mục đích khảo sát và điều kiện môi trường:

• Góc mở hẹp (1° - 3°): Thích hợp cho khảo sát chi tiết, đo sâu chính xác, phân tích cấu trúc đáy phức tạp.
• Góc mở trung bình (5° - 10°): Cân bằng giữa độ phân giải và diện tích quét, phù hợp khảo sát đa mục đích.
• Góc mở rộng (> 10°): Dùng trong khảo sát nhanh, tìm kiếm đối tượng lớn hoặc khảo sát vùng rộng, ưu tiên tốc độ hơn độ chi tiết.

Trong thiết kế đầu dò Echo Sounder, góc mở chùm tia được điều chỉnh thông qua cấu trúc vật lý của bộ phát sóng và kỹ thuật xử lý tín hiệu:

• Kích thước và hình dạng đầu dò: Đầu dò lớn và hình dạng đặc biệt giúp tạo ra chùm tia hẹp hơn.
• Công nghệ beamforming: Sử dụng mảng đầu dò và xử lý tín hiệu số để điều chỉnh hướng và độ rộng chùm tia.
• Điều chỉnh tần số: Tần số cao thường đi kèm với góc mở chùm tia hẹp hơn do bước sóng ngắn.

Việc kết hợp linh hoạt giữa tần số sóng âm và góc mở chùm tia là chìa khóa để tối ưu hóa hiệu quả của máy đo sâu Echo Sounder, đáp ứng đa dạng yêu cầu khảo sát từ đo sâu đại dương đến khảo sát chi tiết vùng nước nội địa.

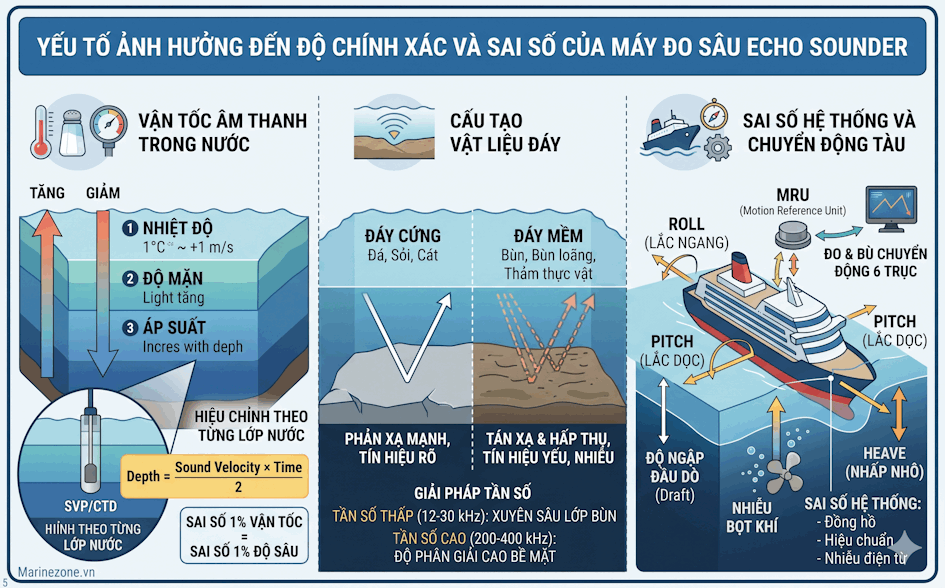

Yếu Tố Ảnh Hưởng Đến Độ Chính Xác và Sai Số Của Máy Đo Sâu Echo Sounder

Độ chính xác của máy đo sâu Echo Sounder phụ thuộc vào nhiều yếu tố quan trọng. Vận tốc âm thanh trong nước biến đổi theo nhiệt độ, độ mặn và áp suất, ảnh hưởng trực tiếp đến kết quả đo sâu. Đặc tính vật liệu đáy biển cũng đóng vai trò lớn, với đáy cứng cho phản xạ sóng âm rõ ràng, trong khi đáy mềm gây tán xạ và hấp thụ sóng, làm giảm độ chính xác. Ngoài ra, chuyển động tàu như lắc ngang, lắc dọc, nhấp nhô và sai số hệ thống như hiệu chuẩn, nhiễu điện từ cũng ảnh hưởng đáng kể. Việc sử dụng cảm biến chuyển động MRU, thiết bị đo vận tốc âm thanh thực tế và kỹ thuật xử lý tín hiệu hiện đại giúp giảm thiểu sai số, nâng cao độ tin cậy của phép đo.

Vận Tốc Âm Thanh Trong Nước

Vận tốc âm thanh trong nước biển không phải là một hằng số cố định 1500 m/s mà biến đổi liên tục theo các yếu tố môi trường như nhiệt độ, độ mặn và áp suất. Trong đó, nhiệt độ là yếu tố có ảnh hưởng lớn nhất, khi nhiệt độ nước tăng, vận tốc âm thanh cũng tăng theo do sự thay đổi mật độ và độ đàn hồi của môi trường nước. Độ mặn ảnh hưởng đến mật độ nước, làm thay đổi tốc độ truyền âm, tuy nhiên mức độ ảnh hưởng thấp hơn so với nhiệt độ. Áp suất, tương ứng với độ sâu, làm tăng vận tốc âm thanh do tăng mật độ và độ nén của nước dưới áp lực cao.

Phương trình tính vận tốc âm thanh trong nước biển thường được mô tả bằng công thức empiric như công thức Mackenzie hoặc công thức UNESCO, trong đó vận tốc c được tính theo:

• c = f(T, S, D) với T là nhiệt độ (°C), S là độ mặn (‰), D là độ sâu (m)

Sai số trong ước lượng vận tốc âm thanh sẽ dẫn đến sai số trực tiếp trong việc tính toán độ sâu, vì độ sâu được xác định bằng công thức:

• Depth = (Vận tốc âm thanh × Thời gian truyền sóng)/2

Do đó, sai số 1% trong vận tốc âm thanh có thể gây sai số tương ứng trong độ sâu đo được. Để giảm thiểu sai số này, các hệ thống echo sounder chuyên nghiệp thường tích hợp hoặc phối hợp với thiết bị đo vận tốc âm thanh thực tế như SVP (Sound Velocity Profiler) hoặc CTD (Conductivity, Temperature, Depth). Các thiết bị này đo trực tiếp các thông số môi trường tại vị trí khảo sát, từ đó hiệu chỉnh vận tốc âm thanh theo từng lớp nước, giúp tăng độ chính xác của phép đo sâu.

Việc sử dụng bảng vận tốc âm thanh cố định hoặc dữ liệu vận tốc âm thanh lấy từ các nguồn không cập nhật sẽ làm tăng sai số đo sâu, đặc biệt trong các vùng nước có biến động nhiệt độ và độ mặn lớn như vùng ven biển, cửa sông hoặc vùng nước có lớp nhiệt độ phân tầng rõ rệt.

Cấu Tạo Vật Liệu Đáy

Đặc tính vật liệu đáy biển ảnh hưởng mạnh đến khả năng phản xạ sóng âm và do đó ảnh hưởng đến độ chính xác của phép đo sâu. Đáy cứng như đá, sỏi, cát có trở kháng âm thanh cao, nghĩa là sự chênh lệch trở kháng giữa nước và đáy lớn, dẫn đến phản xạ sóng âm mạnh, tín hiệu echo rõ nét, dễ dàng xác định thời gian truyền sóng và độ sâu chính xác.

Ngược lại, đáy mềm như bùn, bùn loãng, hoặc thảm thực vật dưới nước có trở kháng âm thanh thấp và tính hấp thụ cao, làm cho sóng âm bị tán xạ và hấp thụ nhiều, tín hiệu phản xạ yếu, kéo dài và bị nhiễu. Điều này gây khó khăn trong việc xác định điểm phản xạ đáy chính xác, dẫn đến sai số trong đo sâu.

Để khắc phục, máy đo sâu sử dụng các tần số sóng âm khác nhau:

• Tần số thấp (khoảng 12-30 kHz): có khả năng xuyên qua lớp bùn mềm để đo đáy cứng bên dưới, tuy độ phân giải thấp hơn nhưng phù hợp với khảo sát đáy phức tạp.
• Tần số cao (khoảng 200-400 kHz): cho độ phân giải cao, phù hợp đo chi tiết bề mặt đáy cứng nhưng dễ bị phản xạ ngay tại lớp bùn mặt, không xuyên sâu được.

Việc lựa chọn tần số phù hợp tùy thuộc vào mục đích khảo sát và đặc điểm đáy khảo sát. Ngoài ra, các kỹ thuật xử lý tín hiệu như lọc nhiễu, phân tích phổ, và sử dụng đa tia (multibeam) giúp cải thiện khả năng nhận dạng đáy và giảm sai số do đặc tính vật liệu đáy.

Sai Số Hệ Thống và Chuyển Động Tàu

Chuyển động của tàu khảo sát là một trong những nguồn sai số quan trọng ảnh hưởng đến độ chính xác của phép đo sâu bằng echo sounder. Các chuyển động chính bao gồm:

• Roll (lắc ngang): làm nghiêng chùm tia âm theo trục ngang, gây lệch hướng đo.
• Pitch (lắc dọc): làm nghiêng chùm tia theo trục dọc, ảnh hưởng đến vị trí điểm đo.
• Heave (nhấp nhô): là chuyển động lên xuống theo chiều thẳng đứng, làm thay đổi khoảng cách đầu dò đến mặt nước và đáy.

Để bù đắp các sai số này, hệ thống echo sounder hiện đại tích hợp thiết bị cảm biến chuyển động gọi là MRU (Motion Reference Unit). MRU đo chính xác các chuyển động tàu theo 6 trục (3 trục chuyển động và 3 trục góc quay), dữ liệu này được xử lý thời gian thực để hiệu chỉnh hướng và khoảng cách đo của chùm tia âm, đảm bảo độ chính xác cao trong điều kiện biển động.

Bên cạnh đó, sai số do độ ngập đầu dò (Draft) cũng cần được đo và cập nhật liên tục. Độ ngập thay đổi theo tải trọng tàu, điều kiện biển và thời gian vận hành, nếu không được hiệu chỉnh sẽ gây sai lệch trực tiếp trong tính toán độ sâu.

Một yếu tố khác cần lưu ý là nhiễu bọt khí do chân vịt hoặc các thiết bị dưới nước tạo ra. Bọt khí làm giảm khả năng truyền sóng âm, gây mất tín hiệu hoặc tín hiệu yếu, ảnh hưởng đến độ chính xác và độ tin cậy của phép đo. Các kỹ thuật xử lý tín hiệu và thiết kế đầu dò đặc biệt được áp dụng để giảm thiểu ảnh hưởng này.

Cuối cùng, sai số hệ thống bao gồm:

• Sai số đồng hồ thời gian: ảnh hưởng đến đo thời gian truyền sóng.
• Sai số hiệu chuẩn thiết bị: do tuổi thọ, môi trường làm việc và bảo trì không đúng cách.
• Sai số do nhiễu điện từ và môi trường: làm giảm chất lượng tín hiệu nhận.

Việc bảo trì định kỳ, hiệu chuẩn thiết bị và sử dụng các công nghệ xử lý tín hiệu tiên tiến là cần thiết để đảm bảo độ chính xác và giảm thiểu sai số trong quá trình đo sâu bằng echo sounder.

Tiêu Chuẩn IMO Đối Với Máy Đo Sâu Echo Sounder Hàng Hải

Theo Công ước SOLAS (Safety of Life at Sea) và Nghị quyết A.224(VII) của Tổ chức Hàng hải Quốc tế (IMO), máy đo sâu Echo Sounder trên tàu biển quốc tế phải tuân thủ các tiêu chuẩn kỹ thuật và hiệu suất nghiêm ngặt nhằm đảm bảo an toàn hàng hải và độ tin cậy trong việc đo đạc độ sâu dưới đáy biển. Các tiêu chuẩn này không chỉ quy định về phạm vi đo mà còn bao gồm các yêu cầu về độ chính xác, tốc độ phản hồi, khả năng hoạt động trong điều kiện tàu lắc, cũng như các tính năng an toàn và lưu trữ dữ liệu.

Dải đo sâu: Máy đo sâu phải có khả năng đo chính xác trong phạm vi từ 2 mét đến ít nhất 400 mét. Dải đo này được thiết kế để phù hợp với các loại tàu và vùng biển khác nhau, từ vùng nước nông ven bờ đến vùng biển sâu. Việc đảm bảo dải đo rộng giúp thiết bị có thể hoạt động hiệu quả trong nhiều điều kiện địa hình đáy biển khác nhau, đồng thời hỗ trợ việc tránh va chạm và neo đậu an toàn.

Thang đo: Thiết bị phải được trang bị tối thiểu hai thang đo riêng biệt, thường được phân thành thang đo nông và thang đo sâu. Mỗi thang đo cần có tỷ lệ hiển thị phù hợp để người vận hành dễ dàng đọc và phân tích dữ liệu. Thang đo nông thường có độ phân giải cao hơn để phát hiện các vật thể hoặc địa hình gần đáy, trong khi thang đo sâu phục vụ cho việc khảo sát các khu vực có độ sâu lớn hơn.

Tốc độ phát xung: Tốc độ phát xung (pulse rate) là yếu tố quan trọng ảnh hưởng đến khả năng cập nhật dữ liệu và độ chính xác của phép đo. Theo tiêu chuẩn IMO, máy đo sâu phải phát xung không chậm hơn 12 xung/phút ở thang đo sâu và 36 xung/phút ở thang đo nông. Tốc độ phát xung cao giúp thiết bị có thể cung cấp dữ liệu liên tục và chính xác, đặc biệt quan trọng trong các tình huống cần phản ứng nhanh như khi tàu di chuyển gần bờ hoặc khu vực có địa hình phức tạp.

Độ chính xác: Độ chính xác của máy đo sâu được quy định cụ thể để đảm bảo dữ liệu thu thập có thể tin cậy trong việc điều hướng và tránh va chạm. Ở thang đo nông, độ chính xác phải đạt ±1 mét, trong khi ở thang đo sâu, độ chính xác được phép là ±5 mét hoặc ±5% độ sâu đo được, tùy theo giá trị nào lớn hơn. Độ chính xác này được đảm bảo thông qua việc sử dụng các công nghệ phát hiện sóng âm tiên tiến, hiệu chỉnh thiết bị định kỳ và các thuật toán xử lý tín hiệu phức tạp.

Khả năng chịu lắc: Tàu biển thường xuyên chịu ảnh hưởng của sóng và gió, gây ra hiện tượng lắc ngang và lắc dọc. Máy đo sâu phải duy trì hoạt động chính xác trong điều kiện tàu lắc ngang ±10° và lắc dọc ±5°. Tiêu chuẩn này đảm bảo rằng các phép đo không bị sai lệch do chuyển động của tàu, giúp cung cấp dữ liệu ổn định và đáng tin cậy trong mọi tình huống vận hành.

Hệ thống báo động: An toàn hàng hải đòi hỏi thiết bị phải có hệ thống báo động hiệu quả để cảnh báo kịp thời các tình huống nguy hiểm. Máy đo sâu phải được trang bị báo động âm thanh và hình ảnh khi mực nước đo được xuống dưới mức an toàn đã thiết lập, giúp thuyền trưởng và thủy thủ đoàn có thể phản ứng nhanh chóng để tránh va chạm hoặc mắc cạn. Ngoài ra, báo động cũng phải kích hoạt khi nguồn điện cung cấp cho thiết bị yếu hoặc không ổn định, đảm bảo thiết bị luôn trong trạng thái hoạt động tốt.

Lưu trữ dữ liệu: Việc lưu trữ dữ liệu đo sâu là rất quan trọng để phục vụ cho việc phân tích, giám sát và lưu trữ hồ sơ hành trình. Theo tiêu chuẩn IMO, máy đo sâu phải có khả năng lưu trữ lịch sử độ sâu tối thiểu 15 phút trên màn hình hiển thị, cho phép người vận hành xem lại dữ liệu gần nhất trong trường hợp cần thiết. Ngoài ra, khi sử dụng thiết bị ghi dữ liệu bên ngoài, máy phải hỗ trợ lưu trữ dữ liệu tối thiểu 12 tiếng, giúp phục vụ cho các mục đích kiểm tra, phân tích sau hành trình hoặc khi xảy ra sự cố.

Các yếu tố kỹ thuật bổ sung:

• Chống nhiễu sóng: Thiết bị phải có khả năng chống nhiễu từ các nguồn sóng điện từ khác trên tàu như radar, hệ thống truyền thông để đảm bảo tín hiệu đo sâu không bị sai lệch.
• Hiệu chuẩn tự động: Máy đo sâu cần có chức năng hiệu chuẩn tự động hoặc bán tự động để duy trì độ chính xác trong quá trình vận hành dài ngày.
• Khả năng hoạt động trong môi trường khắc nghiệt: Thiết bị phải chịu được các điều kiện môi trường biển như độ ẩm cao, muối biển, nhiệt độ thay đổi và va đập cơ học.
• Giao diện người dùng thân thiện: Màn hình hiển thị phải rõ ràng, dễ đọc trong điều kiện ánh sáng yếu hoặc ban đêm, đồng thời có các nút điều khiển trực quan để thao tác nhanh chóng.

Việc tuân thủ các tiêu chuẩn IMO đối với máy đo sâu Echo Sounder không chỉ giúp nâng cao an toàn hàng hải mà còn góp phần vào việc bảo vệ môi trường biển và hỗ trợ các hoạt động khảo sát, nghiên cứu đại dương. Các nhà sản xuất thiết bị phải đảm bảo thiết bị của mình đáp ứng đầy đủ các yêu cầu này trước khi đưa ra thị trường và lắp đặt trên các tàu biển quốc tế.

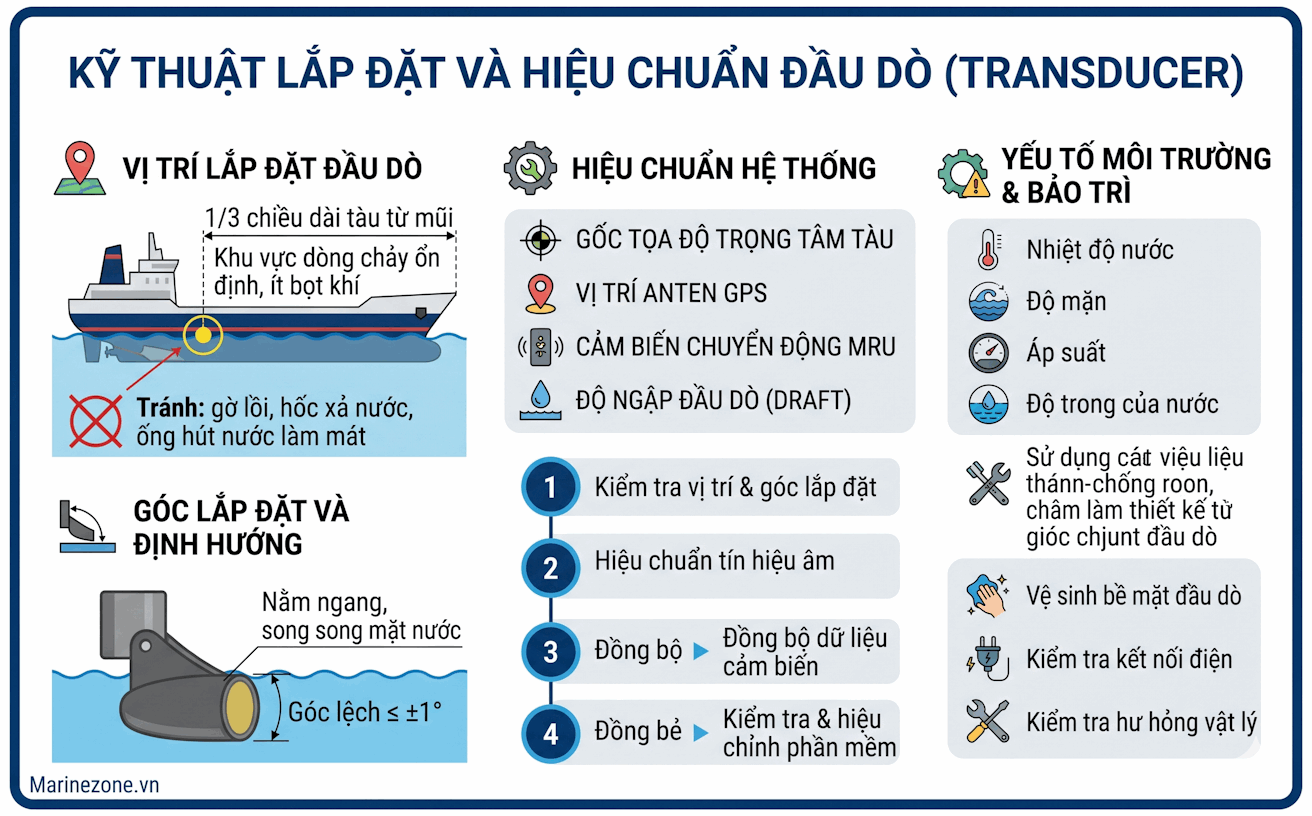

Kỹ Thuật Lắp Đặt và Hiệu Chuẩn Đầu Dò (Transducer)

Việc lắp đặt đầu dò (transducer) cho hệ thống đo sâu Echo Sounder không chỉ đơn thuần là gắn thiết bị vào thân tàu mà còn đòi hỏi sự hiểu biết sâu sắc về đặc tính thủy động học, vật lý sóng âm và cấu trúc tàu để đảm bảo độ chính xác và độ tin cậy của dữ liệu thu thập.

Vị trí lắp đặt đầu dò: Đầu dò nên được đặt ở vị trí khoảng 1/3 chiều dài tàu từ mũi về phía lái, nơi dòng chảy nước ổn định và ít bị nhiễu bọt khí. Vị trí này giúp giảm thiểu hiện tượng tán xạ sóng âm do bọt khí hoặc dòng nước xoáy, từ đó nâng cao chất lượng tín hiệu phản hồi. Ngoài ra, cần tránh các khu vực có gờ lồi, hốc xả nước hoặc ống hút nước làm mát động cơ vì những vị trí này thường tạo ra nhiễu sóng âm do dòng chảy không đều và hiện tượng cộng hưởng âm.

Góc lắp đặt và định hướng: Bề mặt phát sóng của đầu dò phải được căn chỉnh nằm ngang, song song với mặt nước, với góc lệch không vượt quá ±1° so với trục thân tàu. Việc này đảm bảo sóng âm phát ra và nhận lại không bị lệch hướng, tránh sai số trong đo đạc độ sâu. Đặc biệt trong các hệ thống đa tia (multibeam), mỗi đầu dò cần được căn chỉnh chính xác để đảm bảo các tia sóng âm phát ra có hướng đồng nhất, tránh hiện tượng chồng chéo hoặc khoảng trống trong vùng quét.

Hiệu chuẩn hệ thống đa tia: Trong các hệ thống đa tia, hiệu chuẩn không chỉ dừng lại ở việc căn chỉnh đầu dò mà còn phải đồng bộ toàn bộ các cảm biến liên quan để xác định chính xác vị trí và hướng của mỗi tia sóng âm trong không gian ba chiều. Các yếu tố cần hiệu chuẩn bao gồm:

• Gốc tọa độ trọng tâm tàu: Tất cả các phép đo phải được quy chiếu về cùng một hệ tọa độ trung tâm của tàu để đảm bảo tính nhất quán.
• Vị trí anten GPS: GPS cung cấp dữ liệu vị trí chính xác của tàu trên mặt nước, cần được hiệu chuẩn để đồng bộ với vị trí đầu dò.
• Cảm biến chuyển động MRU (Motion Reference Unit): MRU đo các chuyển động như lắc, nghiêng, và dao động của tàu, giúp hiệu chỉnh dữ liệu đo sâu theo thời gian thực.
• Độ ngập đầu dò (Draft): Đo chính xác độ ngập của đầu dò dưới mặt nước là yếu tố quan trọng để hiệu chỉnh sai số do biến động mực nước hoặc tải trọng tàu. Độ ngập cần được cập nhật thường xuyên, đặc biệt khi tàu thay đổi tải trọng hoặc điều kiện vận hành.

Quy trình hiệu chuẩn chi tiết:

• Kiểm tra vị trí và góc lắp đặt: Sử dụng thiết bị đo góc nghiêng và laser để đảm bảo đầu dò được lắp đúng vị trí và góc theo thiết kế.
• Hiệu chuẩn tín hiệu âm: Thực hiện đo thử trên vùng nước có độ sâu đã biết để so sánh và điều chỉnh các tham số trong hệ thống Echo Sounder.
• Đồng bộ dữ liệu cảm biến: Kết nối và đồng bộ dữ liệu từ GPS, MRU và cảm biến độ ngập để đảm bảo dữ liệu đo sâu được hiệu chỉnh chính xác theo điều kiện thực tế.
• Kiểm tra và hiệu chỉnh phần mềm: Cấu hình phần mềm xử lý tín hiệu để phù hợp với đặc tính đầu dò và điều kiện môi trường, bao gồm hiệu chỉnh tần số, độ lợi và bộ lọc nhiễu.

Yếu tố môi trường ảnh hưởng đến hiệu quả lắp đặt: Nhiệt độ nước, độ mặn, áp suất và độ trong của nước đều ảnh hưởng đến vận tốc truyền sóng âm, do đó cần được đo và cập nhật liên tục để hiệu chỉnh dữ liệu đo sâu. Ngoài ra, hiện tượng bọt khí, dòng chảy xoáy hoặc vật cản dưới nước cũng có thể gây nhiễu sóng âm, cần được xem xét khi lựa chọn vị trí lắp đặt.

Bảo trì và kiểm tra định kỳ: Đầu dò cần được kiểm tra định kỳ để phát hiện các hư hỏng vật lý như trầy xước, bám bẩn hoặc ăn mòn, ảnh hưởng đến khả năng phát và nhận sóng âm. Việc vệ sinh bề mặt đầu dò và kiểm tra kết nối điện là cần thiết để duy trì hiệu suất hoạt động tối ưu.

Các lưu ý kỹ thuật nâng cao:

• Sử dụng vật liệu chống ăn mòn và chống bám bẩn cho bề mặt đầu dò nhằm tăng tuổi thọ và giảm sai số do lớp bám bẩn.
• Thiết kế hệ thống lắp đặt có thể điều chỉnh góc nghiêng của đầu dò để dễ dàng hiệu chuẩn và bảo trì.
• Áp dụng các thuật toán xử lý tín hiệu tiên tiến để lọc nhiễu và tăng độ chính xác của dữ liệu đo sâu.
• Đảm bảo hệ thống điện và tín hiệu được chống nhiễu điện từ (EMI) để tránh ảnh hưởng đến chất lượng tín hiệu.

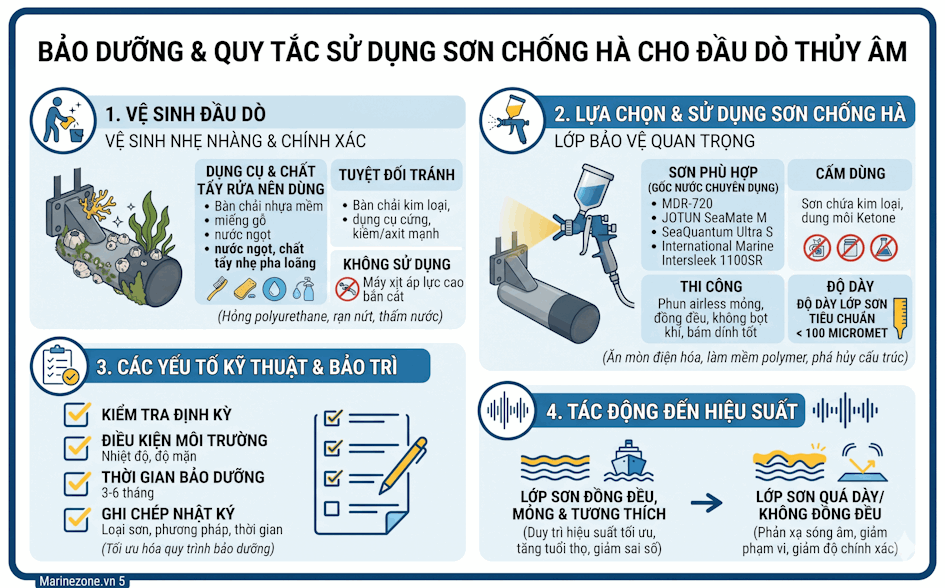

Bảo Dưỡng và Quy Tắc Sử Dụng Sơn Chống Hà Cho Đầu Dò

Đầu dò thủy âm, đặc biệt là các thiết bị ngâm trực tiếp dưới nước biển, thường xuyên phải đối mặt với hiện tượng bám bẩn bởi các sinh vật biển như hà, hàu và rong rêu. Sự bám bẩn này không chỉ làm giảm hiệu suất truyền sóng âm mà còn có thể gây hư hại vật liệu đầu dò nếu không được xử lý đúng cách. Do đó, việc bảo dưỡng định kỳ và sử dụng sơn chống hà phù hợp là yếu tố then chốt để duy trì hiệu năng và tuổi thọ của đầu dò.

1. Vệ Sinh Đầu Dò

Quá trình vệ sinh đầu dò cần được thực hiện một cách nhẹ nhàng và chính xác để tránh làm tổn hại đến lớp vỏ polyurethane bảo vệ, vốn có vai trò cách ly và bảo vệ các linh kiện bên trong khỏi môi trường nước biển ăn mòn.

• Dụng cụ vệ sinh: Sử dụng bàn chải nhựa mềm hoặc miếng gỗ mịn để chà nhẹ bề mặt đầu dò. Tránh dùng bàn chải kim loại hoặc các dụng cụ cứng có thể gây trầy xước hoặc làm mòn lớp vỏ bảo vệ.
• Chất tẩy rửa: Pha loãng chất tẩy rửa nhẹ trong nước ngọt để loại bỏ các mảng bám sinh học mà không làm ảnh hưởng đến vật liệu đầu dò. Các chất tẩy rửa có tính kiềm hoặc axit mạnh cần được tránh tuyệt đối.
• Không sử dụng: Máy xịt áp lực cao, bắn cát hoặc các phương pháp cơ học mạnh có thể làm hỏng cấu trúc bề mặt và gây rạn nứt lớp polyurethane, dẫn đến thấm nước và hư hỏng thiết bị.

2. Lựa Chọn và Sử Dụng Sơn Chống Hà

Sơn chống hà là lớp bảo vệ quan trọng giúp ngăn ngừa sự bám dính của các sinh vật biển trên bề mặt đầu dò, từ đó duy trì hiệu quả truyền sóng và giảm thiểu chi phí bảo trì. Tuy nhiên, việc lựa chọn loại sơn phù hợp cần dựa trên các tiêu chí kỹ thuật nghiêm ngặt:

• Loại sơn: Chỉ sử dụng các loại sơn gốc nước chuyên dụng được nhà sản xuất đầu dò phê duyệt, ví dụ như MDR-720, JOTUN SeaMate M, SeaQuantum Ultra S hoặc International Marine Coatings Intersleek 1100SR. Những loại sơn này có khả năng chống bám sinh vật hiệu quả mà không làm ảnh hưởng đến tính chất vật liệu đầu dò.
• Chống chỉ định: Tuyệt đối không dùng sơn đáy tàu chứa kim loại hoặc dung môi gốc Ketone. Các thành phần kim loại trong sơn có thể gây ăn mòn điện hóa hoặc làm suy yếu vật liệu polyurethane, đồng thời dung môi Ketone có thể làm mềm hoặc phá hủy cấu trúc polymer, ảnh hưởng đến khả năng truyền sóng âm.
• Phương pháp thi công: Sơn nên được phun bằng súng phun airless để tạo màng sơn mỏng, đồng đều và không có bọt khí. Việc này giúp tránh hiện tượng bong tróc, rạn nứt và đảm bảo lớp sơn bám dính tốt trên bề mặt đầu dò.
• Độ dày lớp sơn: Kiểm soát độ dày màng sơn trong khoảng tiêu chuẩn do nhà sản xuất quy định, thường dưới 100 micromet, để không làm giảm khả năng truyền sóng âm qua lớp phủ.

3. Các Yếu Tố Kỹ Thuật Cần Lưu Ý Khi Bảo Dưỡng Đầu Dò

• Kiểm tra định kỳ: Thực hiện kiểm tra bề mặt đầu dò sau mỗi chu kỳ hoạt động để phát hiện sớm các dấu hiệu bám bẩn hoặc hư hại lớp phủ.
• Điều kiện môi trường: Lưu ý đến nhiệt độ và độ mặn của nước biển nơi đầu dò hoạt động, vì các yếu tố này ảnh hưởng đến tốc độ phát triển sinh vật bám và hiệu quả của sơn chống hà.
• Thời gian bảo dưỡng: Lên kế hoạch bảo dưỡng định kỳ phù hợp, thường từ 3 đến 6 tháng tùy theo điều kiện môi trường và mức độ bám bẩn.
• Ghi chép và theo dõi: Lưu lại nhật ký bảo dưỡng chi tiết, bao gồm loại sơn sử dụng, phương pháp vệ sinh, thời gian thi công và các quan sát về tình trạng đầu dò để tối ưu hóa quy trình bảo dưỡng trong tương lai.

4. Tác Động Của Sơn Chống Hà Đến Hiệu Suất Đầu Dò

Lớp sơn chống hà không chỉ là hàng rào vật lý ngăn chặn sự phát triển của sinh vật biển mà còn ảnh hưởng trực tiếp đến khả năng truyền sóng âm của đầu dò. Một lớp sơn quá dày hoặc không đồng đều có thể gây phản xạ sóng âm không mong muốn, làm giảm độ chính xác và phạm vi đo đạc.

Ngược lại, lớp sơn mỏng, đồng đều và có tính tương thích cao với vật liệu đầu dò sẽ giúp duy trì hiệu suất tối ưu, giảm thiểu sai số và tăng tuổi thọ thiết bị. Do đó, việc lựa chọn sơn và kỹ thuật thi công đóng vai trò quyết định trong bảo dưỡng đầu dò thủy âm.

5. Các Biện Pháp Phòng Ngừa Bổ Sung

• Sử dụng màng phủ chống bám sinh học: Ngoài sơn chống hà, có thể áp dụng các màng phủ chuyên dụng có khả năng tự làm sạch hoặc giải phóng các hợp chất sinh học ngăn ngừa bám bẩn.
• Thiết kế đầu dò: Lựa chọn các mẫu đầu dò có thiết kế bề mặt hạn chế sự bám dính sinh vật, ví dụ như bề mặt nhẵn hoặc có cấu trúc nano đặc biệt.
• Giám sát tự động: Ứng dụng công nghệ cảm biến để theo dõi tình trạng bám bẩn và hiệu suất đầu dò theo thời gian thực, giúp lên kế hoạch bảo dưỡng chính xác hơn.

Các Thương Hiệu Máy Đo Sâu Echo Sounder Uy Tín Tại Việt Nam

Thị trường máy đo sâu hàng hải tại Việt Nam hiện nay rất đa dạng, với nhiều thương hiệu quốc tế và trong nước cung cấp các thiết bị echo sounder có tính năng và công nghệ khác nhau, đáp ứng nhu cầu từ tàu cá nhỏ đến tàu hàng thương mại và các hoạt động khảo sát chuyên nghiệp. Dưới đây là phân tích chuyên sâu về các thương hiệu máy đo sâu uy tín, tập trung vào công nghệ, ứng dụng và ưu nhược điểm của từng hãng.

• FURUNO (Nhật Bản):

  FURUNO là thương hiệu hàng đầu trong lĩnh vực thiết bị hàng hải, nổi tiếng với độ bền cao và khả năng hoạt động ổn định trong môi trường biển khắc nghiệt. Máy đo sâu của FURUNO thường tuân thủ nghiêm ngặt các tiêu chuẩn IMO (International Maritime Organization), đảm bảo an toàn và hiệu quả cho các tàu hàng thương mại và tàu cá. Công nghệ xử lý tín hiệu của FURUNO sử dụng bộ lọc nâng cao giúp giảm nhiễu sóng và tăng độ chính xác đo sâu. Ngoài ra, thiết bị còn tích hợp các tính năng như hiển thị đa dạng dạng sóng, cảnh báo độ sâu tối thiểu, và khả năng kết nối với các hệ thống định vị GPS và radar trên tàu.

  Điểm mạnh:

  • Độ bền và độ tin cậy cao, phù hợp cho hoạt động liên tục trên biển.
  • Tuân thủ chuẩn IMO, đáp ứng các yêu cầu an toàn hàng hải quốc tế.
  • Công nghệ xử lý tín hiệu tiên tiến, giảm nhiễu và tăng độ chính xác.
  • Hỗ trợ đa dạng các loại cảm biến và giao diện kết nối.
• KODEN (Nhật Bản):

  KODEN nổi bật với công nghệ xử lý tín hiệu số DSP (Digital Signal Processing), giúp cải thiện đáng kể chất lượng dữ liệu đo sâu, đặc biệt trong môi trường nước có nhiều nhiễu và sóng biển mạnh. Máy đo sâu KODEN có giá thành hợp lý, phù hợp với các tàu cá và tàu hoạt động ven bờ, nơi yêu cầu thiết bị vừa phải nhưng vẫn đảm bảo độ chính xác và độ bền. Thiết bị của KODEN thường có thiết kế gọn nhẹ, dễ dàng lắp đặt và bảo trì, đồng thời tích hợp các chức năng cảnh báo độ sâu và hiển thị thông tin trực quan.

  Điểm mạnh:

  • Công nghệ DSP giúp xử lý tín hiệu nhanh và chính xác.
  • Giá thành hợp lý, phù hợp với tàu cá và tàu ven bờ.
  • Thiết kế nhỏ gọn, dễ dàng vận hành và bảo trì.
  • Tích hợp các chức năng cảnh báo và hiển thị đa dạng.
• SIMRAD / KONGSBERG (Na Uy):

  SIMRAD và KONGSBERG là hai thương hiệu nổi tiếng của Na Uy, chuyên cung cấp các dòng máy đo sâu đa tia (multibeam echo sounder) và công nghệ CHIRP (Compressed High-Intensity Radar Pulse) tiên tiến. Các thiết bị này được thiết kế dành cho khảo sát chuyên nghiệp, đo đạc địa hình đáy biển với độ phân giải cao và phạm vi đo rộng. Công nghệ đa tia cho phép thu thập dữ liệu sâu rộng, giúp tạo bản đồ đáy biển chi tiết phục vụ cho nghiên cứu khoa học, xây dựng cảng biển, và các dự án khai thác tài nguyên biển.

  Điểm mạnh:

  • Công nghệ đa tia và CHIRP cho độ phân giải và độ chính xác cao.
  • Phù hợp cho khảo sát chuyên nghiệp, đo đạc địa hình đáy biển chi tiết.
  • Khả năng thu thập dữ liệu nhanh và xử lý hiệu quả.
  • Tích hợp phần mềm phân tích và bản đồ chuyên dụng.
• GARMIN (Mỹ):

  GARMIN là thương hiệu dẫn đầu trong phân khúc thiết bị định vị và máy đo sâu dành cho du thuyền và tàu nhỏ. Các sản phẩm của GARMIN thường tích hợp hệ thống định vị GPS và hải đồ điện tử, giúp người dùng dễ dàng điều hướng và theo dõi độ sâu trong thời gian thực. Máy đo sâu GARMIN sử dụng công nghệ CHIRP và ClearVü, cung cấp hình ảnh đáy biển sắc nét và chi tiết, rất phù hợp cho các hoạt động giải trí, câu cá và du lịch biển.

  Điểm mạnh:

  • Tích hợp định vị GPS và hải đồ điện tử mạnh mẽ.
  • Công nghệ CHIRP và ClearVü cho hình ảnh đáy biển sắc nét.
  • Thiết kế thân thiện với người dùng, dễ dàng cài đặt và vận hành.
  • Phù hợp cho du thuyền, tàu nhỏ và hoạt động giải trí trên biển.
• NINGLU (Trung Quốc):

  NINGLU cung cấp các máy đo sâu giá rẻ, tích hợp công nghệ RTK (Real-Time Kinematic) giúp nâng cao độ chính xác vị trí trong khảo sát trắc địa sông hồ và các vùng nước nông. Thiết bị của NINGLU thường được sử dụng phổ biến trong các dự án đóng mới tàu biển, hoặc thay thế. Mặc dù giá thành cạnh tranh, nhưng các sản phẩm vẫn đảm bảo độ ổn định và độ chính xác như yêu cầu.

  Điểm mạnh của máy đo sâu DS 2008:

  • Giá thành cạnh tranh, phù hợp với ngân sách hạn chế.
  • Tích hợp công nghệ RTK nâng cao độ chính xác vị trí.
  • Phù hợp khảo sát trắc địa sông hồ và vùng nước nội địa.
  • Thiết kế đơn giản, dễ sử dụng và bảo trì.
• NSR (Trung Quốc):

  NSR chuyên sản xuất máy đo sâu hai tần số sử dụng công nghệ SDR (Software Defined Radio), cho phép linh hoạt trong việc điều chỉnh tần số và xử lý tín hiệu. Công nghệ SDR giúp  thiết bị  đo sâu NED 3010 có khả năng thích ứng tốt với các điều kiện môi trường khác nhau, giảm thiểu nhiễu và tăng độ chính xác đo sâu. Máy đo sâu NSR phù hợp cho các tàu biển thương mại và tàu khảo sát, cung cấp dữ liệu ổn định và đáng tin cậy trong các hoạt động hàng hải.

  Điểm mạnh:

  • Công nghệ SDR cho phép điều chỉnh tần số linh hoạt và xử lý tín hiệu hiệu quả.
  • Máy đo sâu hai tần số tăng khả năng đo trong môi trường phức tạp.
  • Phù hợp cho tàu biển thương mại và tàu khảo sát.
  • Độ ổn định và độ tin cậy cao trong hoạt động thực tế.

Công Nghệ Tương Lai Trong Ngành Máy Đo Sâu Hàng Hải

Ngành công nghiệp đo sâu hàng hải đang trải qua một cuộc cách mạng công nghệ với sự xuất hiện của nhiều giải pháp tiên tiến, nhằm nâng cao độ chính xác, hiệu quả và an toàn trong quá trình khảo sát đáy biển. Các công nghệ này không chỉ giúp giảm thiểu rủi ro cho con người mà còn mở rộng khả năng khảo sát trong những khu vực phức tạp và khó tiếp cận. Dưới đây là phân tích chuyên sâu về ba công nghệ chủ đạo đang định hình tương lai ngành máy đo sâu hàng hải.

• Thiết bị tự hành không người lái (USV):

  USV (Unmanned Surface Vehicle) là các tàu nhỏ tự động được trang bị hệ thống máy đo sâu đa tia (Multibeam Echo Sounder - MBES) và hệ thống định vị GPS RTK (Real-Time Kinematic). Các thiết bị này hoạt động độc lập hoặc theo đội hình, thực hiện khảo sát đáy biển với độ chính xác cao mà không cần sự can thiệp trực tiếp của con người.

  Ưu điểm kỹ thuật:

  • Đa tia (Multibeam): Công nghệ đa tia cho phép thu thập dữ liệu độ sâu với mật độ điểm cao, tạo ra bản đồ đáy biển chi tiết và chính xác hơn so với các hệ thống đơn tia truyền thống.
  • GPS RTK: Hệ thống định vị RTK cung cấp tọa độ chính xác đến centimet, giúp hiệu chỉnh vị trí tàu trong thời gian thực, giảm thiểu sai số do sóng gió và thủy triều.
  • Tự động hóa và an toàn: USV có thể hoạt động trong các vùng nước nông, khu vực nguy hiểm hoặc môi trường khắc nghiệt mà tàu khảo sát truyền thống khó tiếp cận, giảm thiểu rủi ro cho nhân sự.
  • Tiết kiệm chi phí và thời gian: Việc sử dụng USV giúp giảm chi phí vận hành và nhân lực, đồng thời tăng tốc độ thu thập dữ liệu khảo sát.

  Ứng dụng thực tiễn: USV được sử dụng rộng rãi trong khảo sát cảng biển, kênh đào, vùng nước nông và các khu vực có địa hình phức tạp như rạn san hô hoặc khu vực có nhiều vật cản dưới nước.

• Trí tuệ nhân tạo (AI):

  AI và Machine Learning đang được tích hợp vào quy trình xử lý dữ liệu đo sâu nhằm tự động hóa việc phân loại và phân tích đáy biển dựa trên các đặc tính hồi âm (backscatter intensity). Đây là bước tiến quan trọng giúp nâng cao chất lượng và tốc độ xử lý dữ liệu khảo sát.

  Chi tiết kỹ thuật:

  • Phân tích cường độ hồi âm: Dữ liệu hồi âm từ máy đo sâu đa tia cung cấp thông tin về độ phản xạ của các vật liệu đáy biển, từ đó AI có thể phân biệt các loại đáy như cát, bùn, đá, hoặc san hô.
  • Mô hình học máy: Các thuật toán học máy được huấn luyện trên bộ dữ liệu lớn, giúp nhận diện mẫu và phân loại đáy biển với độ chính xác ngày càng cao, giảm thiểu sai sót do yếu tố môi trường hoặc nhiễu tín hiệu.
  • Phân loại theo thời gian thực: AI cho phép xử lý và phân loại dữ liệu ngay trong quá trình khảo sát, giúp kỹ thuật viên có thể điều chỉnh phương pháp thu thập hoặc tập trung khảo sát vào các khu vực quan trọng.
  • Tích hợp dữ liệu đa nguồn: AI còn có khả năng kết hợp dữ liệu từ nhiều cảm biến khác nhau như sonar, camera dưới nước, và dữ liệu vệ tinh để tạo ra bản đồ đáy biển đa chiều, chi tiết hơn.

  Ứng dụng: Công nghệ AI được áp dụng trong khảo sát địa chất biển, đánh giá môi trường biển, lập bản đồ sinh thái đáy biển và hỗ trợ các hoạt động khai thác tài nguyên biển bền vững.

• Đo đạc kết hợp RTK/PPP:

  Việc tích hợp công nghệ định vị GNSS hai tần số với các phương pháp RTK và PPP (Precise Point Positioning) đang trở thành tiêu chuẩn mới trong đo đạc hàng hải, giúp đạt được độ chính xác tọa độ ở mức centimet hoặc thậm chí milimet.

  Phân tích kỹ thuật:

  • RTK (Real-Time Kinematic): Sử dụng tín hiệu GNSS từ các trạm tham chiếu mặt đất để hiệu chỉnh sai số trong thời gian thực, RTK cung cấp dữ liệu vị trí chính xác cao nhưng phụ thuộc vào mạng lưới trạm tham chiếu gần đó.
  • PPP (Precise Point Positioning): PPP sử dụng dữ liệu vệ tinh chính xác và mô hình khí quyển tiên tiến để hiệu chỉnh sai số, cho phép định vị chính xác mà không cần trạm tham chiếu mặt đất, phù hợp với các khu vực xa xôi hoặc đại dương rộng lớn.
  • Kết hợp RTK/PPP: Việc kết hợp hai phương pháp này giúp tận dụng ưu điểm của từng công nghệ, đảm bảo độ chính xác cao và tính ổn định trong mọi điều kiện môi trường, bao gồm cả vùng nước sâu và vùng nước nông có sóng gió mạnh.
  • Loại bỏ sai số thủy triều và sóng: Các thuật toán tiên tiến trong hệ thống GNSS kết hợp với cảm biến thủy triều và gia tốc kế giúp hiệu chỉnh các biến động do thủy triều, sóng và chuyển động tàu, đảm bảo dữ liệu đo sâu có độ tin cậy cao.

  Ứng dụng: Công nghệ này được sử dụng rộng rãi trong khảo sát hàng hải, xây dựng cảng biển, quản lý tài nguyên biển và các dự án hạ tầng dưới nước đòi hỏi độ chính xác cao về vị trí.

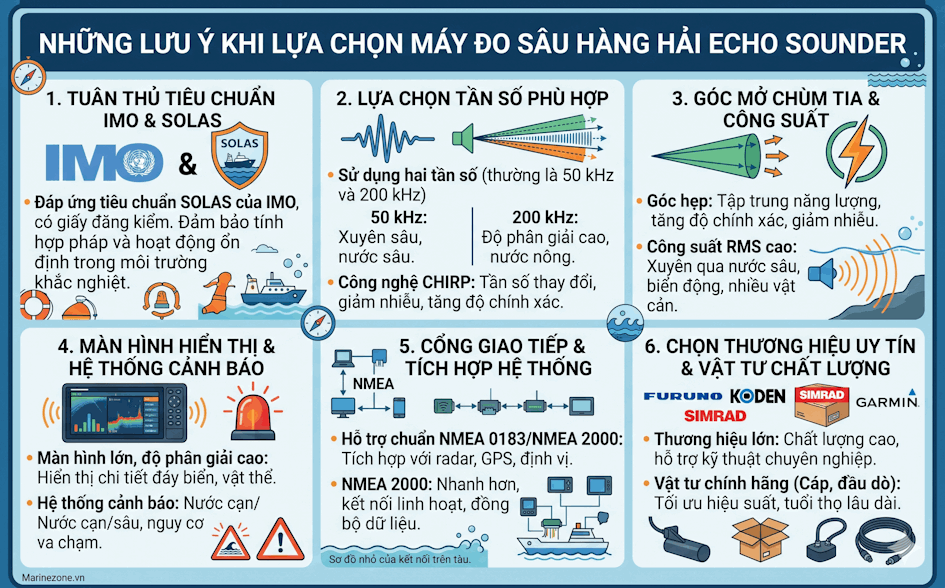

Những Lưu Ý Khi Lựa Chọn Máy Đo Sâu Hàng Hải Echo Sounder

• Tuân thủ tiêu chuẩn IMO: Việc lựa chọn máy đo sâu hàng hải cần đảm bảo thiết bị đáp ứng đầy đủ các tiêu chuẩn của Tổ chức Hàng hải Quốc tế (IMO), đặc biệt là tiêu chuẩn SOLAS (Safety of Life at Sea). Máy phải có giấy đăng kiểm hợp lệ, phù hợp với loại tàu và tuyến hoạt động cụ thể. Điều này không chỉ đảm bảo tính hợp pháp mà còn đảm bảo thiết bị có khả năng hoạt động ổn định trong môi trường biển khắc nghiệt, đáp ứng các yêu cầu về an toàn hàng hải và bảo vệ sinh mạng con người trên biển.

• Lựa chọn tần số phù hợp: Máy đo sâu thường sử dụng các tần số khác nhau để tối ưu hóa khả năng đo sâu và độ phân giải hình ảnh. Các thiết bị hai tần số (thường là 50 kHz và 200 kHz) cho phép linh hoạt trong việc đo sâu và phát hiện các vật thể dưới nước. Tần số thấp (khoảng 50 kHz) có khả năng xuyên sâu tốt hơn, phù hợp với vùng nước sâu, trong khi tần số cao (khoảng 200 kHz) cung cấp độ phân giải cao hơn, thích hợp cho vùng nước nông và chi tiết đáy biển. Công nghệ CHIRP (Compressed High-Intensity Radiated Pulse) là một bước tiến vượt bậc, sử dụng sóng liên tục với tần số thay đổi, giúp tăng cường độ phân giải và khả năng phân biệt các đối tượng dưới đáy biển, giảm nhiễu và tăng độ chính xác của dữ liệu.
• Góc mở chùm tia và công suất: Góc mở chùm tia (beam angle) ảnh hưởng trực tiếp đến diện tích vùng quét dưới đáy biển. Góc hẹp giúp tập trung năng lượng sóng âm, tăng khả năng xuyên sâu và độ chính xác đo đạc, giảm thiểu ảnh hưởng của nhiễu sóng và các vật thể không mong muốn. Công suất RMS (Root Mean Square) cao đảm bảo tín hiệu phát ra đủ mạnh để xuyên qua các lớp nước sâu, đặc biệt trong điều kiện biển động hoặc vùng nước có nhiều vật cản. Việc lựa chọn máy có công suất phù hợp giúp duy trì độ ổn định và độ tin cậy của phép đo trong mọi điều kiện hoạt động.
• Màn hình hiển thị và hệ thống cảnh báo: Màn hình hiển thị là yếu tố quan trọng giúp người vận hành dễ dàng quan sát và phân tích dữ liệu đo sâu. Màn hình lớn với độ phân giải cao cho phép hiển thị chi tiết các lớp đáy biển, vật thể và các tín hiệu phản hồi. Ngoài ra, hệ thống cảnh báo tích hợp như báo động nước cạn, nước sâu, hoặc các cảnh báo về nguy cơ va chạm giúp nâng cao an toàn hàng hải, hỗ trợ quyết định kịp thời trong quá trình điều khiển tàu. Các tính năng này đặc biệt quan trọng trong điều kiện thời tiết xấu hoặc khi hoạt động trong vùng biển phức tạp.
• Cổng giao tiếp và tích hợp hệ thống: Máy đo sâu hiện đại cần hỗ trợ các chuẩn giao tiếp phổ biến như NMEA 0183 hoặc NMEA 2000 để dễ dàng tích hợp với các thiết bị hàng hải khác như radar, GPS, hệ thống định vị và điều khiển tàu. Chuẩn NMEA 2000 cung cấp tốc độ truyền dữ liệu nhanh hơn và khả năng kết nối mạng linh hoạt, giúp đồng bộ dữ liệu chính xác và kịp thời giữa các thiết bị. Việc tích hợp này không chỉ nâng cao hiệu quả vận hành mà còn giúp giảm thiểu sai sót do nhập liệu thủ công và tăng cường khả năng quản lý thông tin trên tàu.
• Chọn thương hiệu uy tín và vật tư lắp đặt chất lượng: Việc lựa chọn máy đo sâu từ các thương hiệu uy tín như Furuno, Koden, Simrad, Garmin đảm bảo thiết bị có chất lượng cao, độ bền tốt và được hỗ trợ kỹ thuật chuyên nghiệp. Các thương hiệu này thường cung cấp các giải pháp toàn diện, bao gồm phần mềm phân tích dữ liệu, dịch vụ bảo trì và cập nhật firmware thường xuyên. Bên cạnh đó, sử dụng vật tư lắp đặt chính hãng, bao gồm cáp tín hiệu, đầu dò (transducer), và phụ kiện đi kèm giúp đảm bảo hiệu suất hoạt động tối ưu và tuổi thọ thiết bị lâu dài, đồng thời giảm thiểu rủi ro hỏng hóc do vật tư kém chất lượng.

Các Câu Hỏi Thường Gặp Về Máy Đo Sâu Hàng Hải Echo Sounder

Máy đo sâu hàng hải Echo Sounder là thiết bị quan trọng trong việc xác định độ sâu và khảo sát đáy biển. Khi tàu chạy nhanh, tín hiệu có thể bị mất do hiện tượng nhiễu bọt khí và xâm thực, ảnh hưởng đến khả năng truyền sóng âm. Việc vệ sinh đầu dò cần được thực hiện nhẹ nhàng, tránh làm hỏng bề mặt cảm biến bằng cách sử dụng bàn chải mềm và sơn chống hà chuyên dụng. Tần số sóng âm 50kHz và 200kHz có ưu nhược điểm khác nhau, phù hợp với các điều kiện khảo sát khác nhau. Vận tốc âm thanh trong nước thay đổi theo nhiệt độ, độ mặn và áp suất, ảnh hưởng trực tiếp đến độ chính xác đo sâu. Các tiêu chuẩn an toàn IMO/SOLAS yêu cầu thiết bị phải đảm bảo độ chính xác, phạm vi đo và khả năng chịu đựng môi trường biển khắc nghiệt. Khi cần khảo sát chi tiết và đa dạng, nâng cấp từ máy đơn tia lên đa tia giúp tăng hiệu quả và độ chính xác.

Tại sao máy đo sâu bị mất tín hiệu khi tàu chạy nhanh?

Hiện tượng mất tín hiệu khi tàu chạy nhanh chủ yếu xuất phát từ hai nguyên nhân kỹ thuật liên quan đến môi trường nước và cơ chế hoạt động của đầu dò:

• Nhiễu bọt khí (Aeration): Khi tàu di chuyển với tốc độ cao, dòng nước xung quanh đầu dò bị khuấy động mạnh, tạo ra các bọt khí nhỏ li ti. Các bọt khí này có đặc tính hấp thụ và phản xạ sóng âm rất mạnh, làm sóng âm phát ra từ đầu dò không thể truyền qua lớp bọt khí để tới đáy biển và nhận tín hiệu phản xạ. Kết quả là tín hiệu thu về bị suy giảm hoặc mất hoàn toàn.
• Xâm thực (Cavitation): Xâm thực xảy ra khi áp suất nước giảm đột ngột quanh đầu dò do dòng chảy nhanh, tạo ra các buồng hơi nhỏ. Khi các buồng hơi này vỡ, chúng gây ra rung động và tiếng ồn lớn, làm nhiễu sóng âm và giảm hiệu quả thu nhận tín hiệu.

Vị trí lắp đặt đầu dò đóng vai trò then chốt trong việc giảm thiểu hiện tượng này. Đầu dò nên được gắn ở vị trí có dòng nước ổn định, tránh vùng nước xoáy hoặc gần các bộ phận tạo bọt khí như chân vịt, mạn tàu. Ngoài ra, thiết kế đầu dò với bề mặt nhẵn, góc nghiêng phù hợp cũng giúp giảm thiểu nhiễu bọt khí và xâm thực.

Cách vệ sinh đầu dò bị bám hà đúng cách?

Việc vệ sinh đầu dò máy đo sâu cần được thực hiện cẩn trọng để tránh làm hỏng bề mặt cảm biến và ảnh hưởng đến hiệu suất hoạt động:

• Không sử dụng: máy xịt áp lực cao, bắn cát, hoặc dụng cụ kim loại cứng vì có thể làm trầy xước hoặc phá hủy lớp bảo vệ đầu dò.
• Phương pháp vệ sinh an toàn: dùng bàn chải nhựa mềm hoặc miếng gỗ để chà nhẹ nhàng bề mặt đầu dò, kết hợp với nước ngọt pha loãng chất tẩy rửa nhẹ không ăn mòn. Việc này giúp loại bỏ hà bám mà không làm tổn hại đến lớp phủ bảo vệ.
• Sơn chống hà: nên sử dụng loại sơn gốc nước chuyên dụng dành cho thiết bị điện tử dưới nước, tránh các loại sơn đáy tàu chứa kim loại hoặc dung môi mạnh vì chúng có thể gây ăn mòn hoặc làm giảm độ nhạy của đầu dò.

Việc bảo trì định kỳ và vệ sinh đúng cách không chỉ duy trì độ chính xác mà còn kéo dài tuổi thọ của thiết bị.

Sự khác biệt giữa tần số 50kHz và 200kHz là gì?

Máy đo sâu sử dụng sóng âm có tần số khác nhau để phù hợp với điều kiện khảo sát và mục đích đo đạc:

• Tần số 50kHz: Có bước sóng dài, khả năng xuyên sâu tốt, phù hợp với khảo sát vùng nước sâu hoặc đáy có lớp bùn dày. Tuy nhiên, do bước sóng dài nên độ phân giải thấp, khó phát hiện chi tiết nhỏ hoặc vật thể có kích thước nhỏ trên đáy.
• Tần số 200kHz: Bước sóng ngắn hơn, cho độ phân giải cao, giúp phát hiện chi tiết đáy biển và các vật thể nhỏ một cách rõ ràng. Phù hợp với vùng nước nông và khảo sát chi tiết đáy. Tuy nhiên, tầm đo sâu bị giới hạn do sóng âm bị suy giảm nhanh hơn trong nước.
• Máy hai tần số: Kết hợp ưu điểm của cả hai tần số, cho phép linh hoạt trong việc khảo sát đa dạng vùng nước, vừa đo sâu vừa có độ phân giải cao. Thường được sử dụng trong các ứng dụng chuyên nghiệp đòi hỏi độ chính xác và chi tiết cao.

Vận tốc âm thanh ảnh hưởng thế nào đến độ chính xác?

Vận tốc âm thanh trong nước biển không phải là hằng số mà thay đổi theo nhiều yếu tố môi trường:

• Nhiệt độ: Nước ấm làm tăng vận tốc âm thanh, nước lạnh làm giảm vận tốc.
• Độ mặn: Nước biển có độ mặn cao làm tăng vận tốc âm thanh so với nước ngọt.
• Áp suất (độ sâu): Áp suất tăng theo độ sâu làm vận tốc âm thanh tăng nhẹ.

Máy đo sâu tính toán độ sâu dựa trên thời gian sóng âm truyền đi và vận tốc âm thanh trong nước. Nếu vận tốc âm thanh được giả định không chính xác, sai số đo sâu sẽ phát sinh, có thể lên đến vài mét tùy điều kiện. Do đó, việc đo vận tốc âm thanh thực tế tại vị trí khảo sát bằng thiết bị đo vận tốc âm (sound velocity profiler) là cần thiết để hiệu chỉnh dữ liệu, đảm bảo độ chính xác cao nhất trong đo đạc.

Tiêu chuẩn an toàn IMO/SOLAS đối với máy đo sâu là gì?

Theo quy định của Tổ chức Hàng hải Quốc tế (IMO) và Công ước An toàn Sinh mạng Trên Biển (SOLAS), máy đo sâu trên tàu phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo an toàn hàng hải:

• Phạm vi đo sâu tối thiểu từ 2 mét đến ít nhất 400 mét, phù hợp với đa dạng điều kiện hoạt động.
• Có ít nhất 2 thang đo để chuyển đổi linh hoạt giữa vùng nước nông và sâu.
• Độ chính xác đo sâu phải đạt ±1 mét ở thang đo nông và ±5 mét ở thang đo sâu, đảm bảo thông tin đáng tin cậy cho việc điều hướng.
• Tốc độ phát xung tối thiểu 12 xung/phút để cập nhật dữ liệu liên tục, phù hợp với tốc độ di chuyển của tàu.
• Thiết bị phải chịu được rung lắc và dao động của tàu trong điều kiện biển động.
• Trang bị hệ thống báo động an toàn khi phát hiện sai lệch hoặc lỗi thiết bị, giúp kịp thời xử lý sự cố.

Khi nào nên nâng cấp từ máy đơn tia lên đa tia?

Máy đo sâu đơn tia (single beam) chỉ phát sóng âm theo một hướng duy nhất, phù hợp cho các ứng dụng đơn giản như đo độ sâu cơ bản hoặc khảo sát sơ bộ. Tuy nhiên, trong các trường hợp sau đây, việc nâng cấp lên máy đa tia (multibeam) là cần thiết:

• Khảo sát thủy đạc chuyên nghiệp: Đòi hỏi bản đồ đáy biển chi tiết, độ phân giải cao, phát hiện chướng ngại vật nhỏ và cấu trúc phức tạp.
• Thi công nạo vét luồng hàng hải: Cần kiểm soát chính xác khối lượng nạo vét và đảm bảo an toàn luồng tàu.
• Lập bản đồ địa hình đáy biển chi tiết: Hỗ trợ nghiên cứu khoa học, quản lý tài nguyên biển và phát triển hạ tầng biển.

Máy đa tia phát ra nhiều chùm sóng âm đồng thời, bao phủ diện tích rộng dưới đáy biển, giúp tiết kiệm thời gian khảo sát, tăng độ chính xác và giảm thiểu khả năng bỏ sót các vật thể hoặc địa hình bất thường. Đây là công nghệ tiên tiến được ứng dụng rộng rãi trong ngành hàng hải hiện đại.

Cảm ơn bạn đã đọc bài,

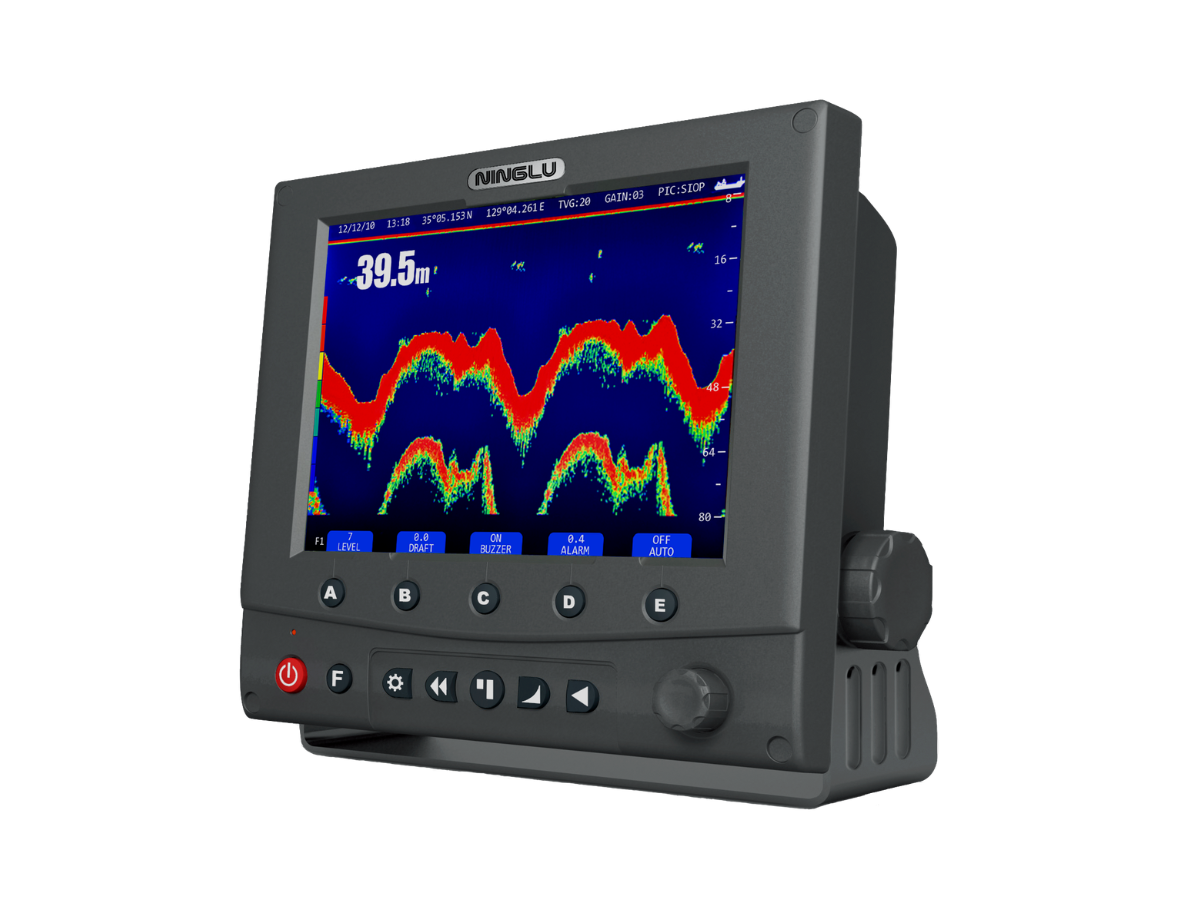

Bạn có thể tham khảo thêm sản phẩm máy đo sâu DS 2008

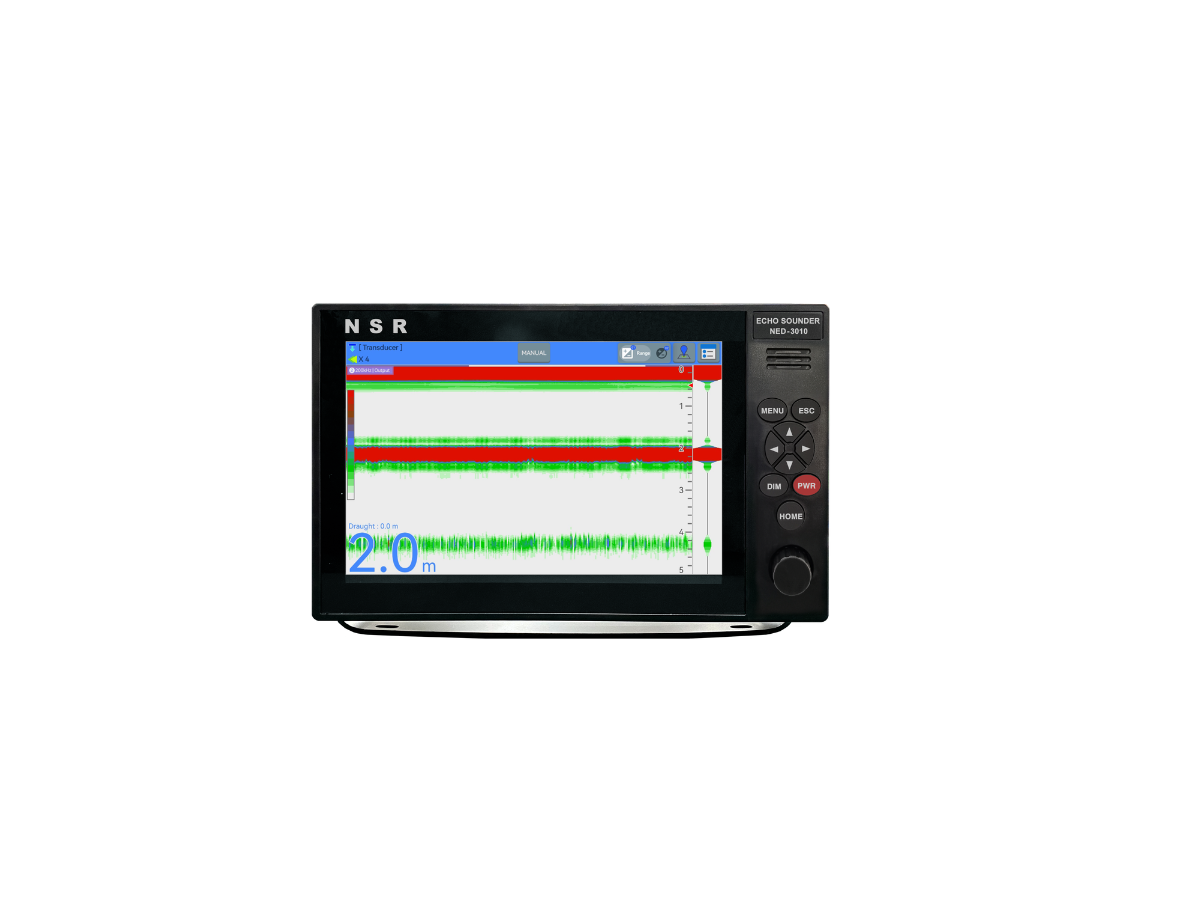

Hoặc máy đo sâu NED3010

Nếu cần hỗ trợ gì thêm, bạn có thể liên hệ chúng tôi theo:

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
