1: TỔNG QUAN VỀ HỘP ĐEN TÀU BIỂN VDR VÀ S-VDR

1. VDR (Voyage Data Recorder) là gì?

VDR là một hệ thống thiết bị an toàn hàng hải điện tử hoàn chỉnh, được lắp đặt trên tàu nhằm mục đích thu thập, số hóa, nén và lưu trữ liên tục các dữ liệu quan trọng liên quan đến vị trí, chuyển động, trạng thái vật lý, điều khiển và các mệnh lệnh trên tàu. Dữ liệu này được lưu trữ một cách an toàn, có khả năng chống lại sự can thiệp từ bên ngoài và có thể truy xuất được để phục vụ công tác điều tra khi có sự cố đâm va, cháy nổ hay chìm tàu.

Bên cạnh mục đích cốt lõi là điều tra tai nạn, dữ liệu VDR ngày nay còn được các công ty vận tải biển sử dụng một cách chủ động (proactive) để:

• Đánh giá hiệu suất vận hành tàu và tiêu hao nhiên liệu.

• Phân tích các tình huống suýt va chạm (near-miss) để rút kinh nghiệm.

• Huấn luyện sĩ quan, thuyền viên dựa trên dữ liệu chuyến đi thực tế.

• Cung cấp bằng chứng pháp lý trong các khiếu nại bảo hiểm.

2. Sự Khác Biệt Giữa hộp đen tàu biển VDR và S-VDR

S-VDR (Simplified Voyage Data Recorder) là phiên bản "đơn giản hóa" của VDR. Về nguyên lý hoạt động, S-VDR giống hệt VDR, sự khác biệt cốt lõi nằm ở lượng dữ liệu bắt buộc phải ghi lại.

Để giảm bớt gánh nặng chi phí và khó khăn kỹ thuật cho các tàu hàng cũ (nơi việc kết nối với các cảm biến cơ-điện cũ rất phức tạp), IMO cho phép S-VDR chỉ ghi lại các dữ liệu cơ bản. Các thông số bổ sung (như góc bánh lái, vòng quay máy chính, trạng thái cửa kín nước...) chỉ phải ghi lại nếu tàu có sẵn tín hiệu đầu ra định dạng chuẩn NMEA 0183 (IEC 61162). Trong khi đó, với hệ thống VDR trên các tàu đóng mới, việc tích hợp toàn bộ các dữ liệu này là bắt buộc bất kể định dạng tín hiệu.

2: KHUNG PHÁP LÝ QUỐC TẾ VÀ QUY ĐỊNH TẠI VIỆT NAM

Là một kỹ sư Nav & Comm, bạn phải nắm nằm lòng các quy định pháp lý, vì việc lựa chọn sai cấu hình thiết bị có thể khiến tàu bị lưu giữ (detain).

1. Quy định của IMO và Công ước SOLAS

Hộp đen tàu biển tuân thủ theo Chương V, Quy định 20 của Công ước SOLAS. Các cột mốc tiêu chuẩn hiệu suất (Performance Standards) của IMO đã trải qua các đợt cập nhật quan trọng:

• Nghị quyết A.861(20) và MSC.163(78): Tiêu chuẩn ban đầu cho VDR và S-VDR lắp đặt trước ngày 01/07/2014.

• Nghị quyết MSC.333(90): Đánh dấu bước ngoặt lớn, áp dụng cho VDR lắp đặt từ ngày 01/07/2014. Nghị quyết này yêu cầu thời gian lưu trữ dài hơn (lên 720 giờ/30 ngày trong máy chính và 48 giờ ở capsule), bắt buộc ghi lại ECDIS, Radar thứ hai và ghi âm tối thiểu 2 kênh buồng lái.

• Nghị quyết MSC.493(104) và MSC.494(104): Có hiệu lực cho thiết bị lắp đặt từ ngày 01/07/2022. Yêu cầu (Float-free capsule) của VDR/S-VDR phải đáp ứng tiêu chuẩn mới nhất của EPIRB (tích hợp định vị GNSS và máy phát AIS).

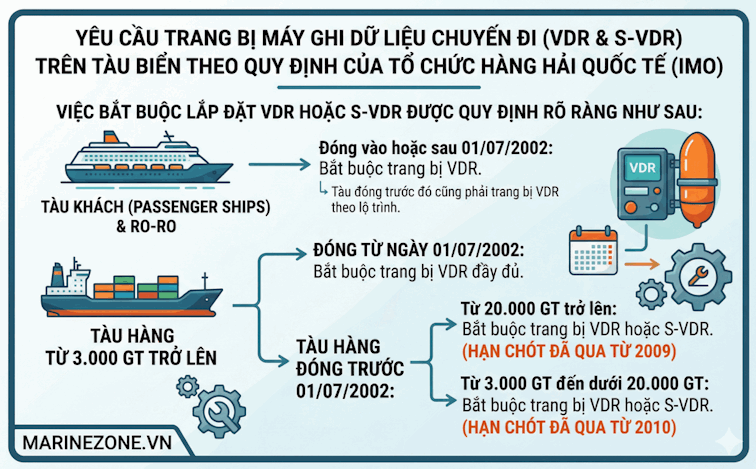

2. Yêu cầu trang bị (Carriage Requirements)

Việc bắt buộc lắp đặt VDR hoặc S-VDR được quy định rõ ràng như sau:

• Tàu khách (Passenger ships) & Ro-Ro: Đóng vào hoặc sau 01/07/2002 bắt buộc trang bị VDR. Tàu đóng trước đó cũng phải trang bị VDR theo lộ trình.

• Tàu hàng từ 3.000 GT trở lên: Đóng từ ngày 01/07/2002 bắt buộc trang bị VDR đầy đủ.

• Tàu hàng đóng trước 01/07/2002:

• Từ 20.000 GT trở lên: Bắt buộc trang bị VDR hoặc S-VDR (hạn chót đã qua từ 2009).

• Từ 3.000 GT đến dưới 20.000 GT: Bắt buộc trang bị VDR hoặc S-VDR (hạn chót đã qua từ 2010).

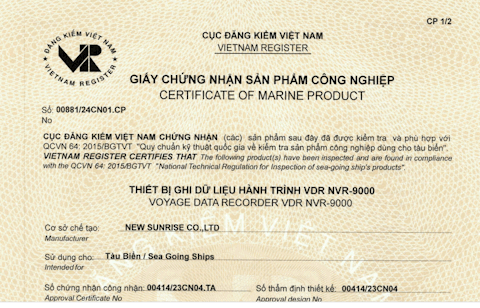

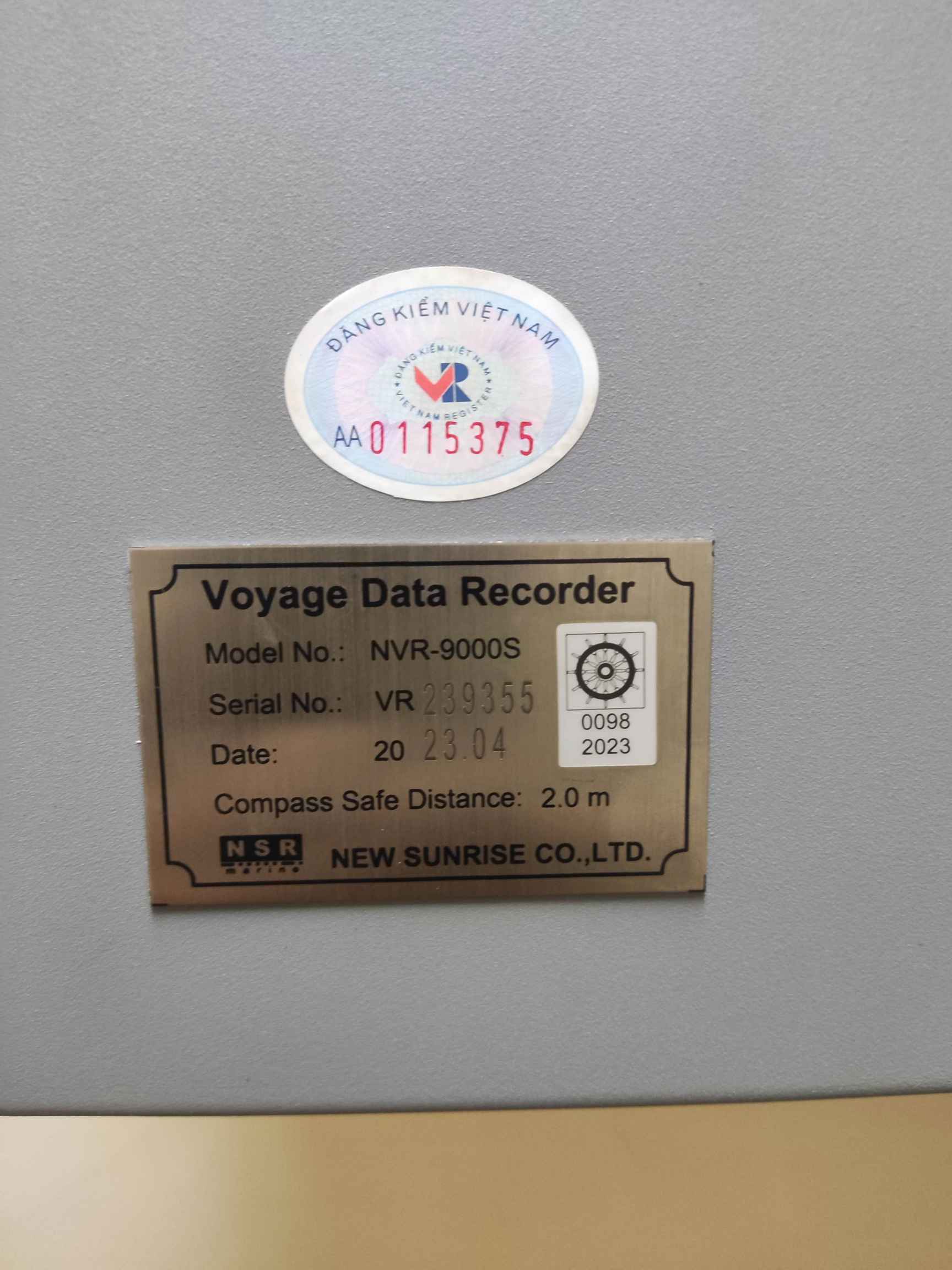

3. Quy định Đăng kiểm tại Việt Nam

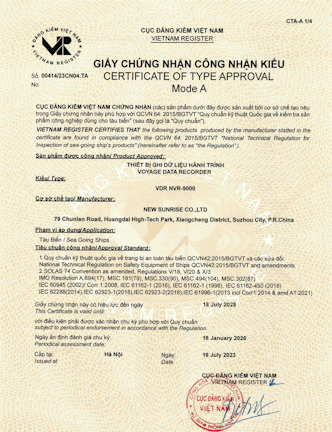

Tại Việt Nam, các quy định này được nội luật hóa chặt chẽ. Căn cứ theo QCVN 42:2015/BGTVT (Quy chuẩn về trang bị an toàn tàu biển) và QCVN 64:2013/BGTVT (Kiểm tra sản phẩm công nghiệp), các thiết bị VDR/S-VDR lắp trên tàu mang cờ Việt Nam phải được phê duyệt kiểu (Type Approval) và phải trải qua các đợt kiểm tra hàng năm của Đăng kiểm (VR).

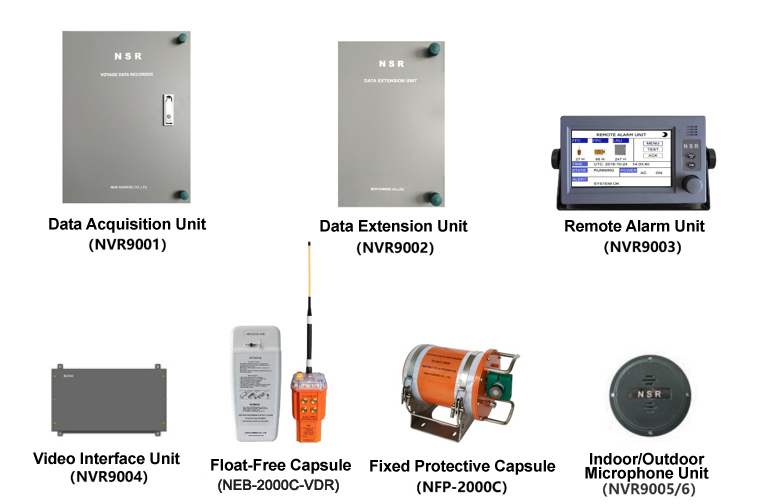

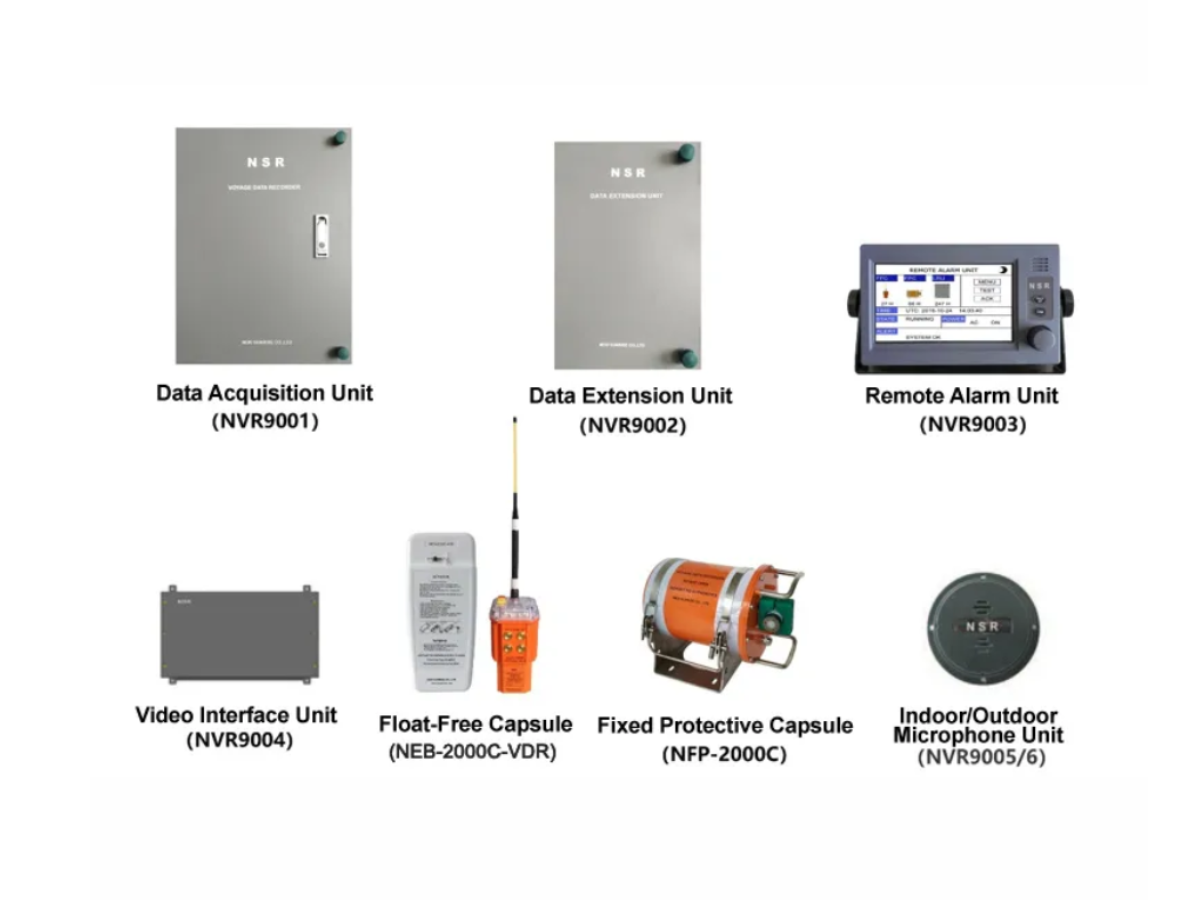

3: CẤU TRÚC KỸ THUẬT VÀ CÁC THÀNH PHẦN CỦA VDR/S-VDR

Bất kỳ hệ thống VDR hiện đại nào (như Furuno VR-7000, NSR NVR-9000, Danelec hay Netwave) cũng đều bao gồm các thành phần cốt lõi sau:

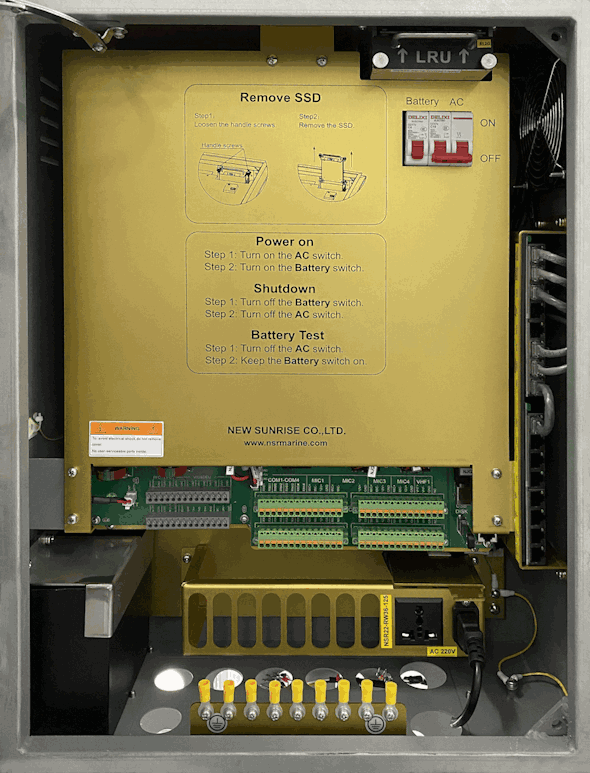

1. Đơn vị thu thập dữ liệu (DCU / DAU)

DCU (Data Collection Unit) hay DAU (Data Acquisition Unit) là bộ não của hệ thống, thường được lắp đặt kín bên trong buồng lái.

• Chức năng: Xử lý, số hóa, nén tín hiệu từ toàn bộ các cảm biến trên tàu, giao tiếp với các thiết bị qua các cổng NMEA 0183 (IEC 61162-1/2), Ethernet (IEC 61162-450), tín hiệu Analog, Digital.

• Nguồn điện: DCU chứa bộ nguồn chính và khối pin dự phòng (Backup battery) để tiếp tục ghi âm buồng lái ít nhất 2 giờ trong trường hợp tàu mất điện toàn bộ. Sau 2 giờ, hệ thống sẽ tự động ngưng ghi để bảo vệ dữ liệu.

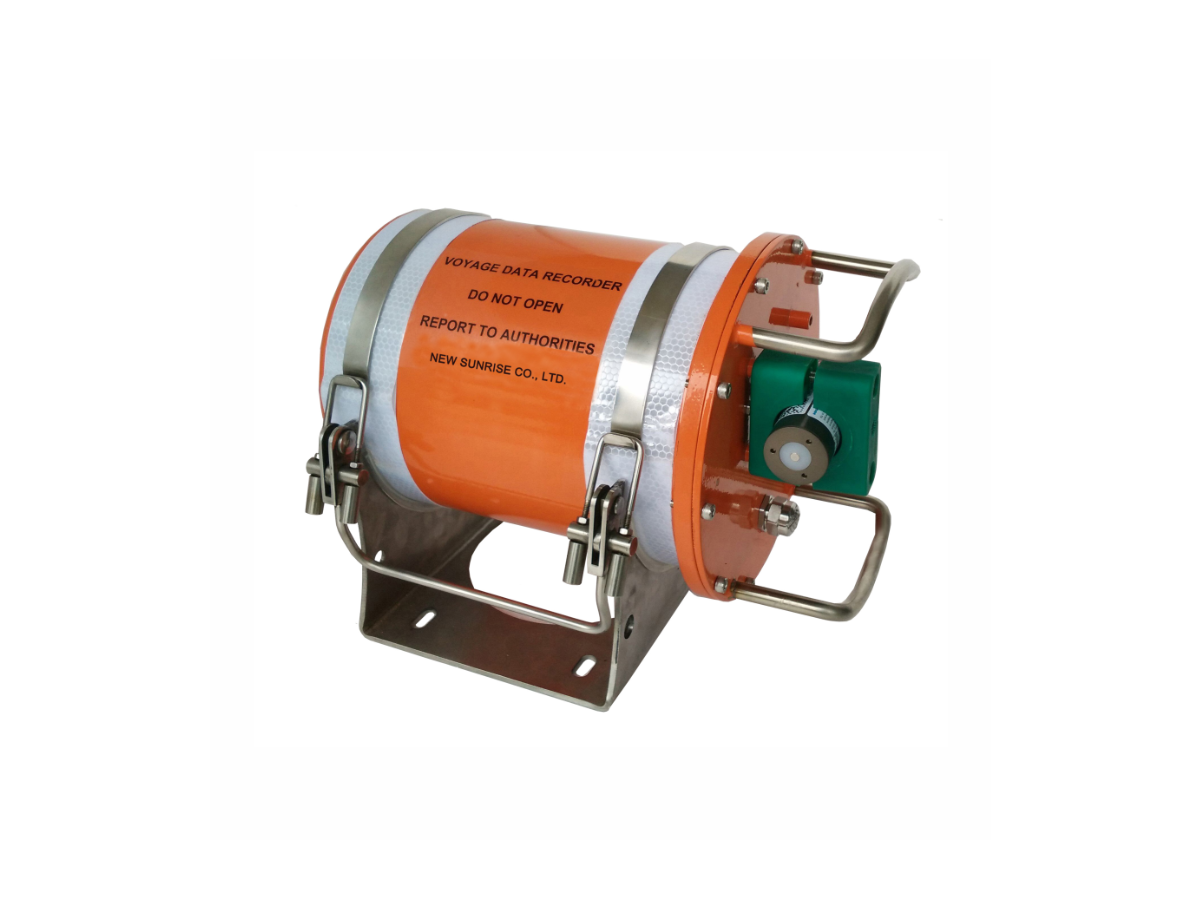

2. Các phương tiện lưu trữ bảo vệ (Final Recording Medium / DRU)

Đây là những "hộp đen" thực sự, lưu giữ dữ liệu an toàn khi tàu gặp thảm họa. Theo nghị quyết MSC.333(90), hệ thống VDR phải có đủ 3 phương tiện lưu trữ (trong khi S-VDR có thể chọn 1 trong 2 loại capsule ngoài trời):

• Fixed Protective Capsule (capsule cố định - FPC): Gắn cố định trên boong (thường là "đảo khỉ"). Được thiết kế cực kỳ kiên cố để chịu được nhiệt độ 1100°C trong 1 giờ, chống đâm xuyên, chịu áp suất nước sâu 6000m. Chứa ít nhất 48 giờ dữ liệu hành trình. Phía trên có gắn thiết bị phát tín hiệu âm thanh dưới nước (Acoustic Pinger/Beacon) hoạt động trong 90 ngày để hỗ trợ tìm kiếm định vị.

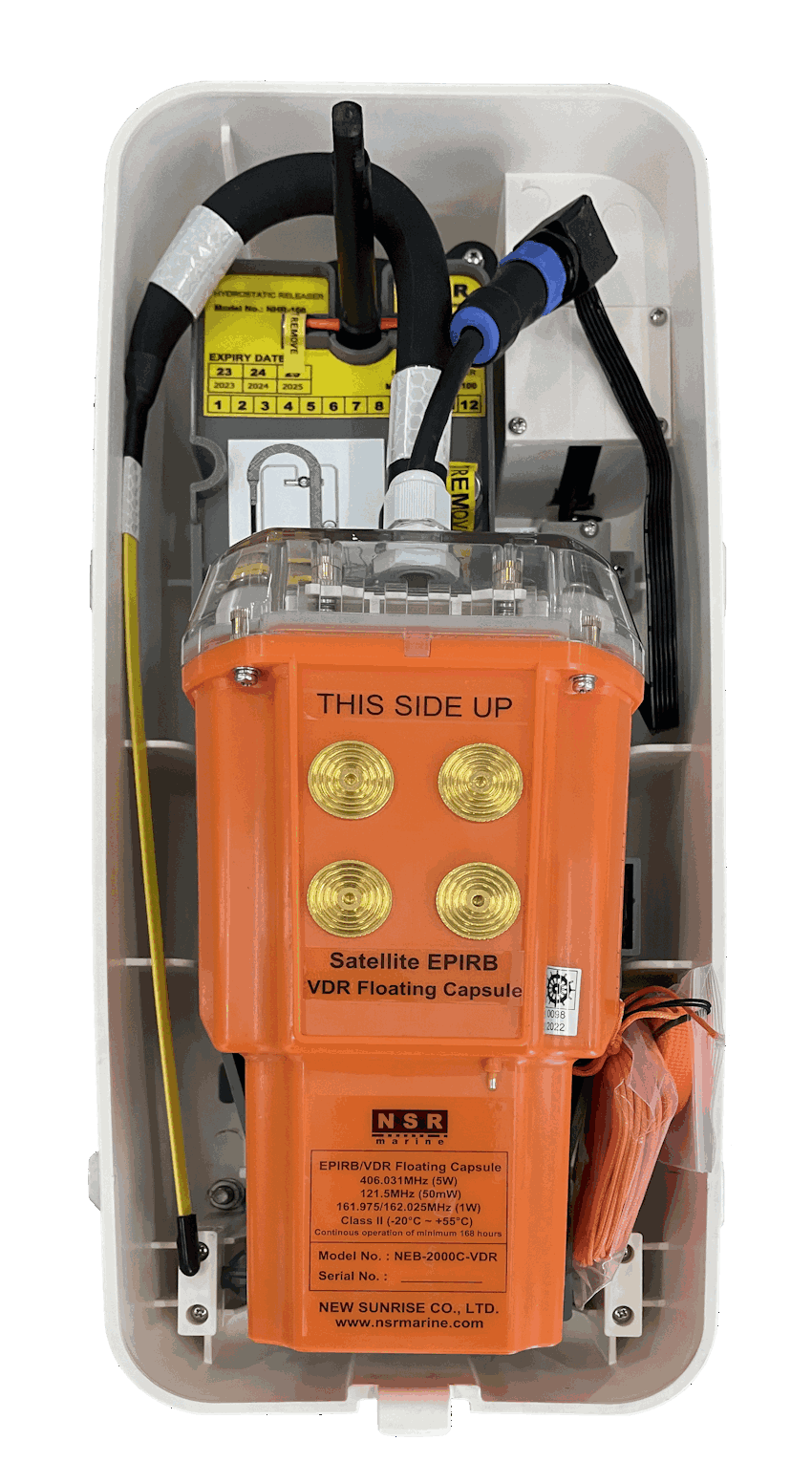

• Float-free Capsule (Capsule tự do - FFC): Được gắn cơ cấu nhả thủy tĩnh (HRU). Khi tàu chìm, viên nang này tự động bung ra, nổi lên mặt nước. Nó tích hợp cả chức năng lưu trữ dữ liệu (tối thiểu 48 giờ) và chức năng của một vệ tinh EPIRB phát tín hiệu cấp cứu và định vị.

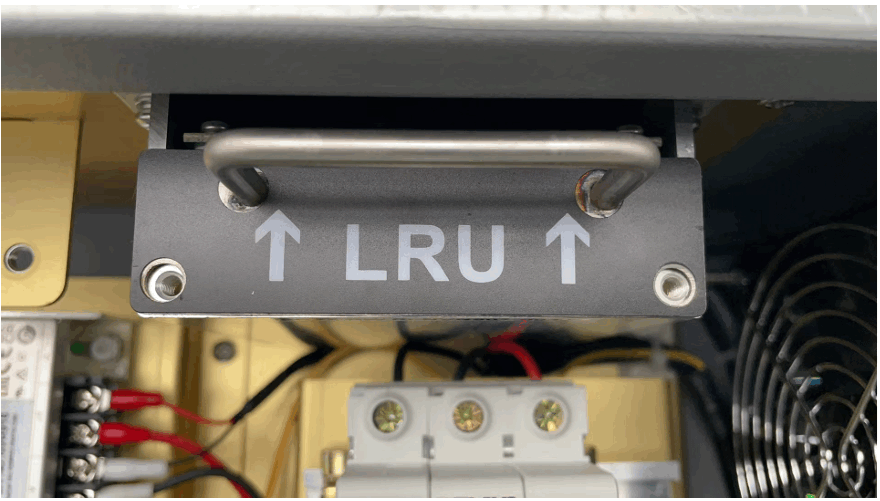

• Long-term Recording Medium (Ổ lưu trữ dài hạn - LRU): Tích hợp bên trong vỏ DCU, sử dụng ổ cứng SSD dung lượng cao. Ghi lại dữ liệu liên tục trong tối thiểu 30 ngày (720 giờ). Đây là nguồn dữ liệu quý giá nhất phục vụ cho các phân tích hiệu suất và quản lý chủ động của công ty.

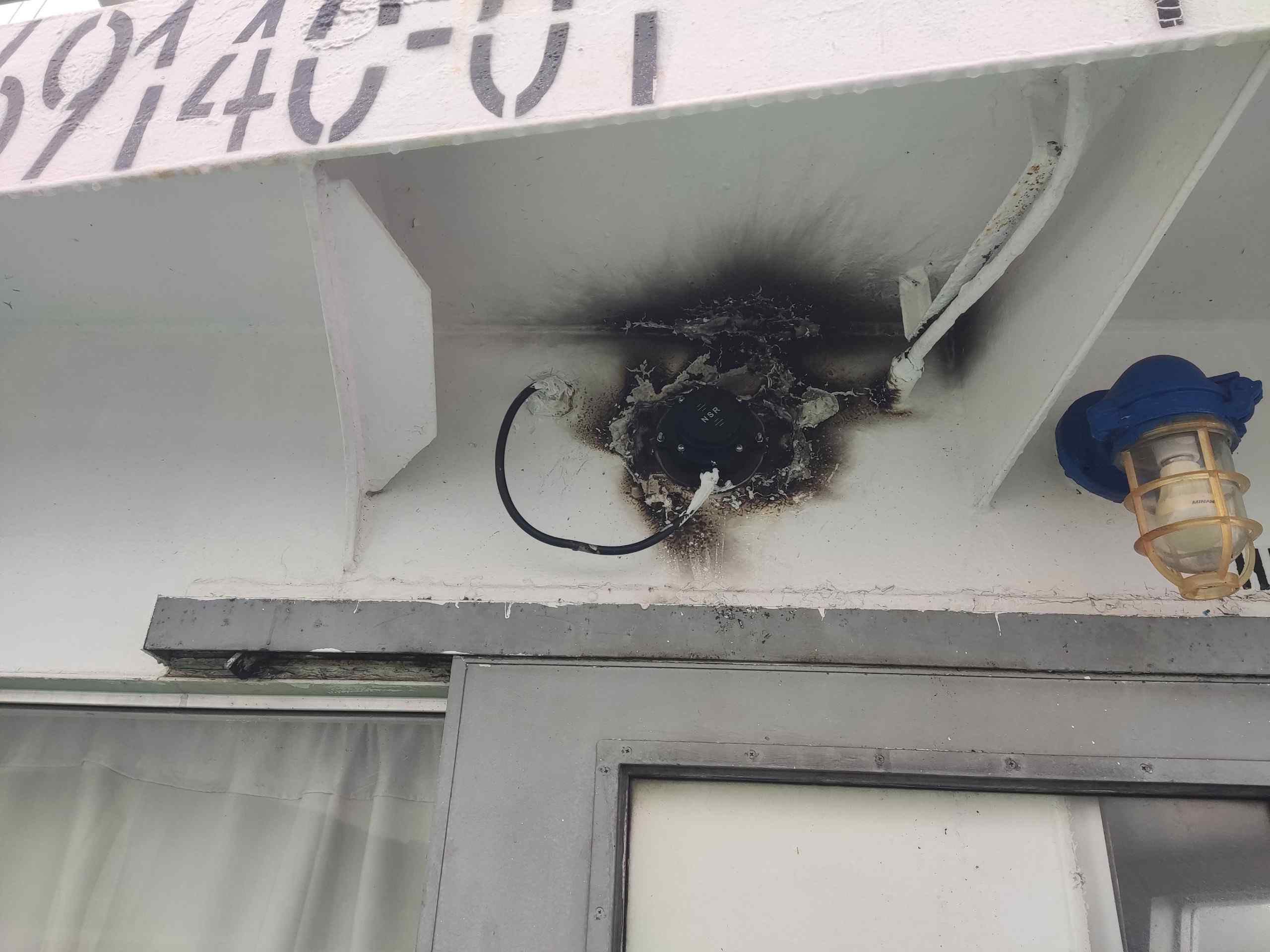

3. Khối thu âm thanh (Audio Module & Microphones)

Thu âm buồng lái là phần phức tạp và dễ gặp lỗi nhất.

• Yêu cầu tối thiểu 2 kênh ghi âm buồng lái (các micro lắp đặt tại các trạm lái, khu vực hải đồ, radar) và 1 kênh ghi âm cánh gà lầu lái (Outdoor Microphone - OMU) có khả năng chống nước.

• Ghi âm VHF: Các kênh VHF sử dụng cho hàng hải phải được kết nối và ghi lại trên 1 kênh độc lập với âm thanh buồng lái.

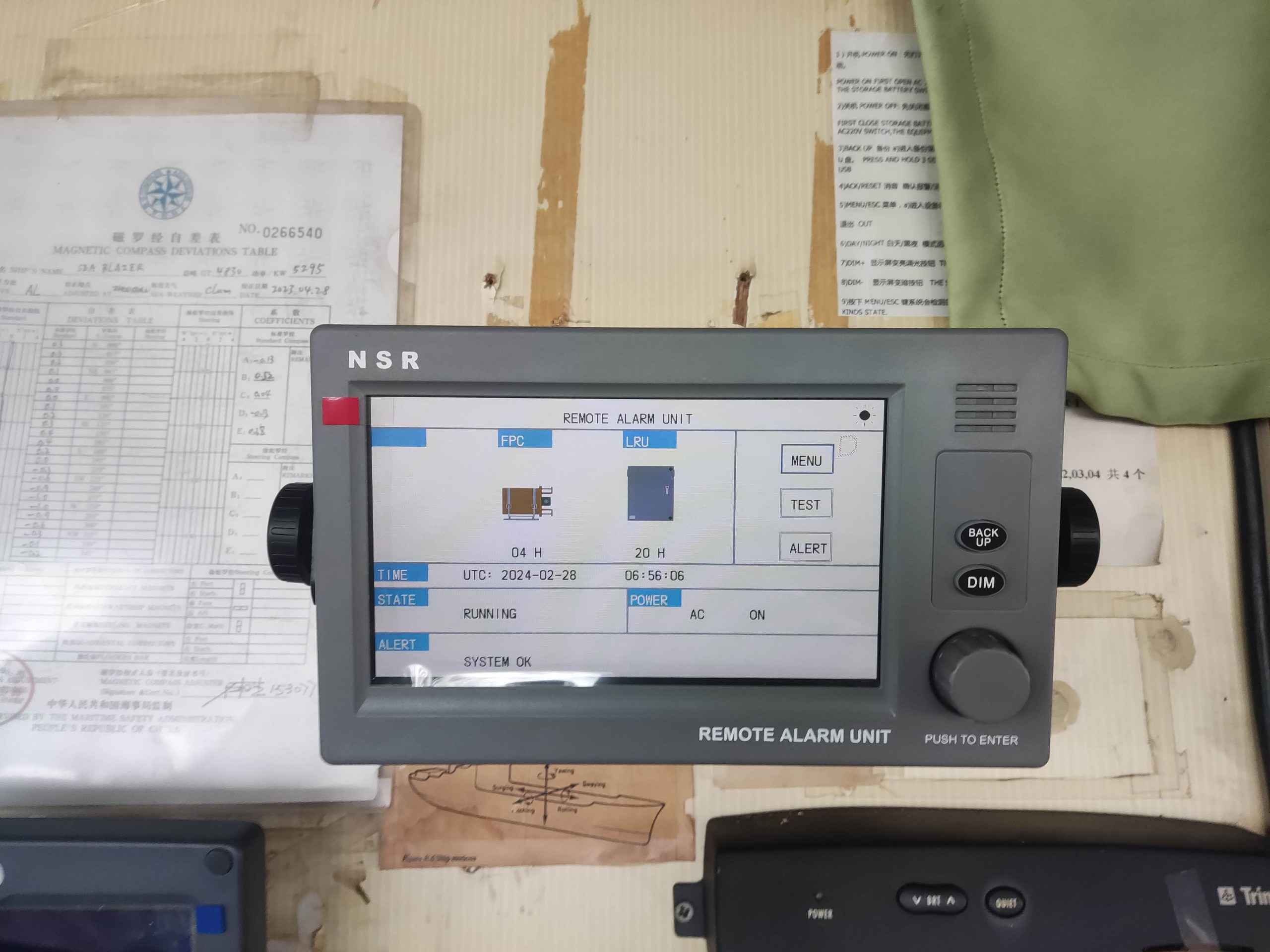

4. Khối cảnh báo từ xa (Remote Alarm Panel - RAU)

Một màn hình nhỏ gọn lắp đặt ở vị trí trực ca trên buồng lái. RAU theo dõi "sức khỏe" của toàn hệ thống và hiển thị các cảnh báo (kèm còi báo động) ngay lập tức nếu VDR mất tín hiệu GPS, lỗi micro, lỗi nguồn hay hỏng ổ cứng.

4: DANH MỤC DỮ LIỆU BẮT BUỘC PHẢI GHI LẠI CỦA VDR VÀ S-VDR

Để thiết lập cấu hình hoặc kiểm tra dữ liệu, chuyên gia Nav & Comm cần biết thiết bị phải thu thập những gì. Dưới đây là bảng so sánh các tham số bắt buộc:

1. Dữ liệu áp dụng cho cả VDR VÀ S-VDR:

• Ngày và giờ (từ GPS/GNSS).

• Vị trí tàu và hệ quy chiếu.

• Tốc độ tàu (qua nước hoặc qua đáy).

• Hướng đi (từ La bàn điện/Từ).

• Âm thanh buồng lái & cánh gà.

• Âm thanh thông tin liên lạc VHF.

• Dữ liệu hiển thị từ Radar (S-VDR có thể dùng tín hiệu AIS thay thế nếu Radar cũ không có cổng xuất video).

• Dữ liệu ECDIS (nếu ECDIS là phương tiện hành hải chính).

2. Dữ liệu bắt buộc đối với VDR (hoặc S-VDR nếu tàu có sẵn cổng NMEA):

• Độ sâu (Echo Sounder).

• Tất cả các cảnh báo chính trên buồng lái (Main Alarms / Bridge Alert Management).

• Lệnh và sự phản hồi của góc bẻ lái.

• Lệnh và sự phản hồi của máy chính / chân vịt phụ (Engine & Thrusters).

• Tình trạng các cửa xuyên vỏ tàu (Hull openings).

• Tình trạng cửa kín nước và cửa chống cháy.

• Gia tốc và ứng suất thân tàu (nếu tàu có lắp thiết bị).

• Tốc độ và hướng gió (từ Anemometer).

• Toàn bộ dữ liệu AIS.

• Góc nghiêng lắc ngang (Rolling motion).

• Nhật ký điện tử (Electronic Logbook).

5: HƯỚNG DẪN KỸ THUẬT LẮP ĐẶT VÀ TÍCH HỢP HỆ THỐNG

Việc lắp đặt hộp đen tàu biển đòi hỏi chuyên môn cao về cơ điện tử và viễn thông hàng hải.

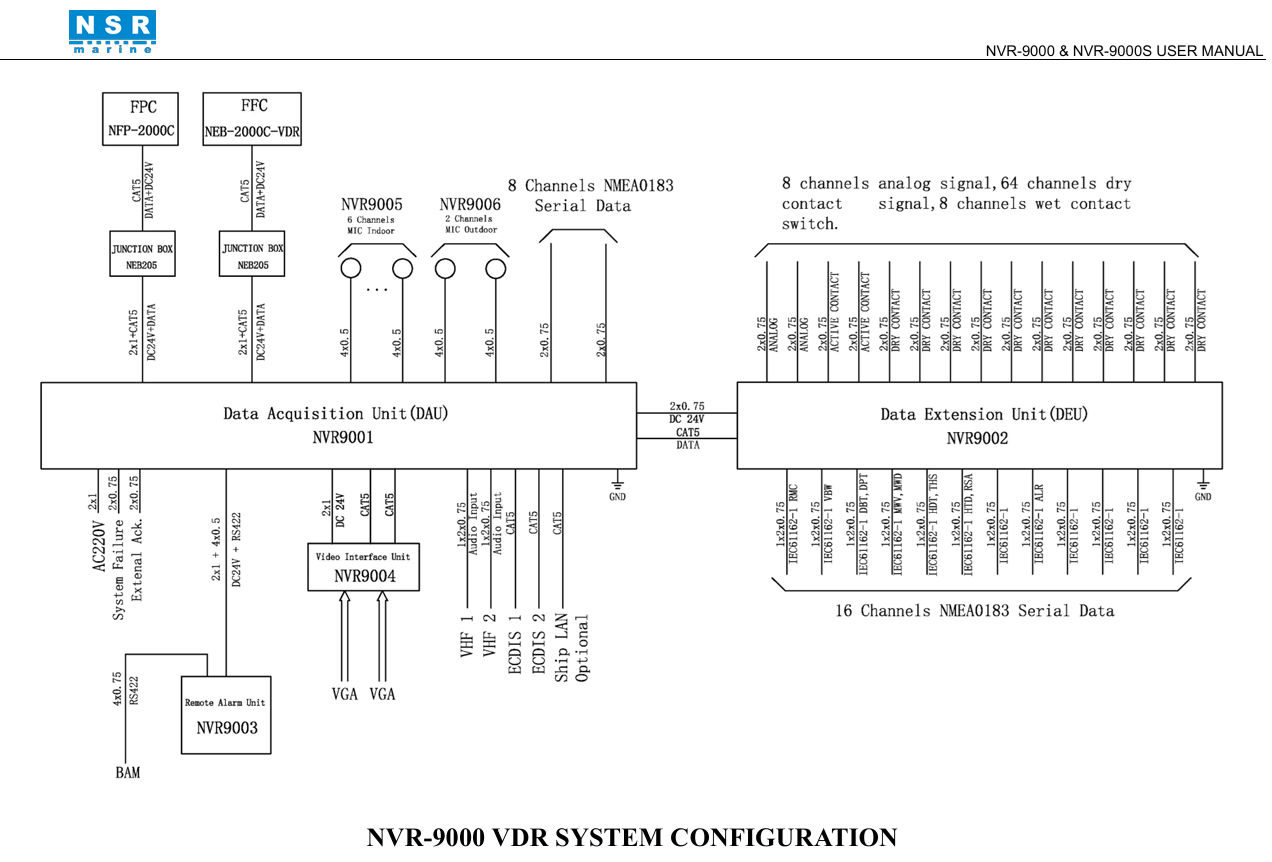

1. Thu thập dữ liệu cảm biến (Sensor Integration)

Các VDR đời mới (như Furuno VR-7000 hay NSR NVR-9000) được thiết kế dạng module thông minh:

• Giao thức Serial (NMEA 0183): Sử dụng chuẩn IEC 61162-1/2 để kết nối trực tiếp với GPS, Gyro, Speed Log, AIS.

• Mạng Ethernet (IEC 61162-450): Tích hợp dễ dàng vào mạng Integrated Bridge System (IBS), thu thập dữ liệu Radar và ECDIS thế hệ mới qua mạng LAN.

• Module mở rộng (Sensor Adapters / DEU): Dành cho các thiết bị công nghệ cũ. Bộ điều hợp cảm biến (như Data Extension Unit) có thể chuyển đổi các tín hiệu Analog (-10V đến +10V, 4-20mA), Digital, Dry Contact/Wet Contact (tiếp điểm khô/ướt) thành tín hiệu số nạp vào máy tính trung tâm.

• Chuyển đổi Video (Video LAN Converter): Với các Radar đời cũ sử dụng chuẩn xuất hình DVI, RGB hay VGA, ta phải lắp bộ chuyển đổi tín hiệu Video (VIU) để nén hình ảnh và đẩy qua mạng LAN vào máy VDR.

2. Định hình cáp và chống nhiễu (EMC)

Toàn bộ cáp kết nối VDR với các trang thiết bị hàng hải khác phải là loại cáp chống nhiễu tốt (shielded cables). Việc đi cáp trên boong dẫn đến FPC và FFC phải sử dụng hộp nối (Junction Box) kín nước. Đặc biệt, cần cách ly các tín hiệu âm thanh micro ra khỏi các nguồn nhiễu điện từ mạnh để âm thanh thu được không bị rè.

6: TRÍCH XUẤT DỮ LIỆU, PHẦN MỀM PLAYBACK VÀ ĐIỀU TRA

"Lắp hộp đen mà không biết lấy dữ liệu ra thì xem như vô dụng." Đây là điểm cực kỳ quan trọng đối với sĩ quan boong và công ty quản lý.

1. Phương thức tải dữ liệu (Download)

Hiện nay, IMO quy định các máy VDR/S-VDR phải trang bị cổng trích xuất dữ liệu tiêu chuẩn (USB, Ethernet) và kèm theo một máy tính/phần mềm phát lại trên tàu.

• Sĩ quan có thể sử dụng cổng USB ở ngay mặt trước của khối DCU (như trên dòng Furuno VR-7000/VR-7000S) để xuất nhanh dữ liệu. Thông thường, dữ liệu của 24 giờ chiếm khoảng 3 - 5 GB.

• Trong trường hợp khẩn cấp có nguy cơ bỏ tàu, thuyền trưởng có nhiệm vụ (nếu thời gian cho phép) thao tác trích xuất dữ liệu hoặc trực tiếp tháo viên nang lưu trữ mang theo lên xuồng cứu sinh.

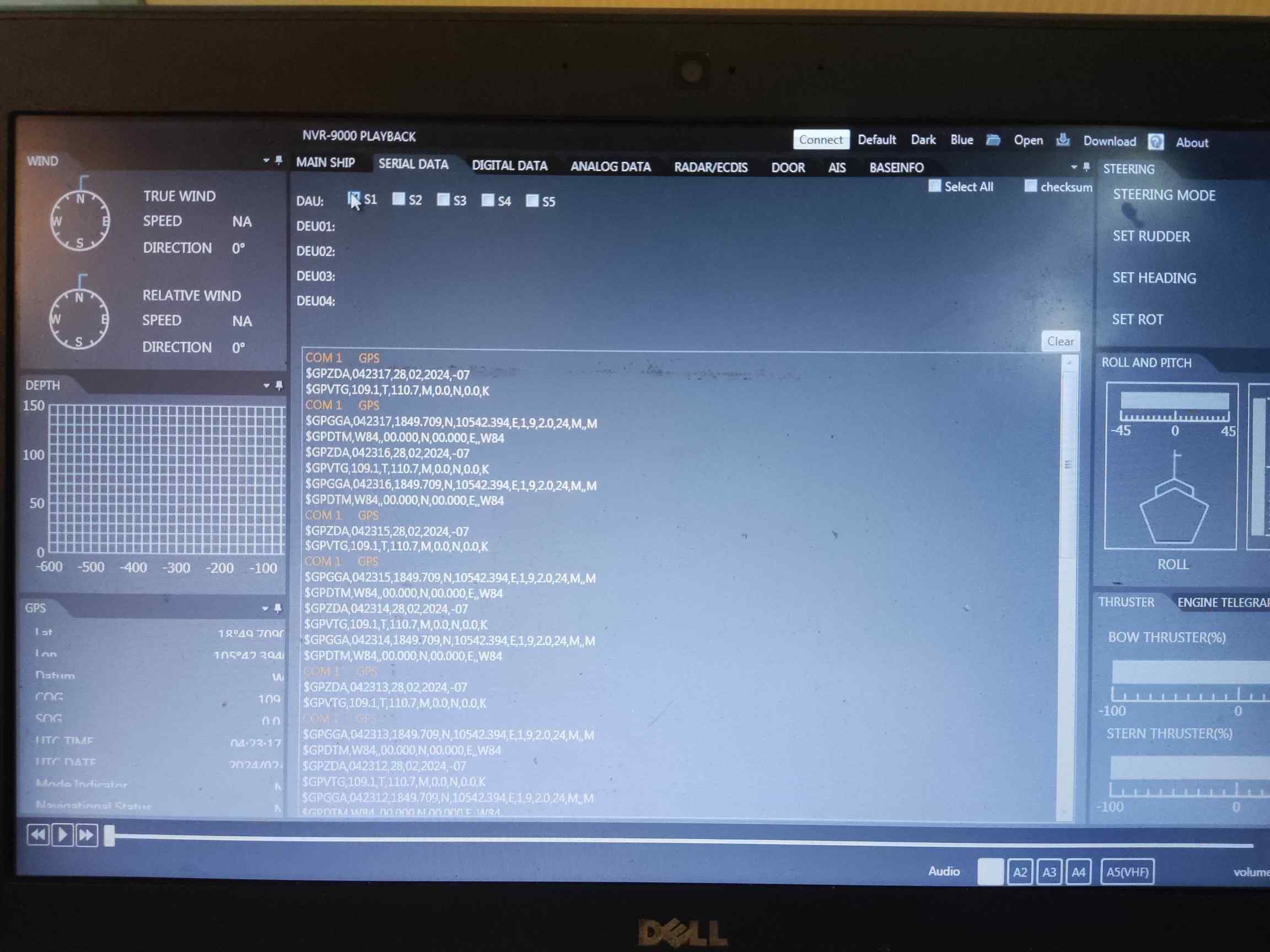

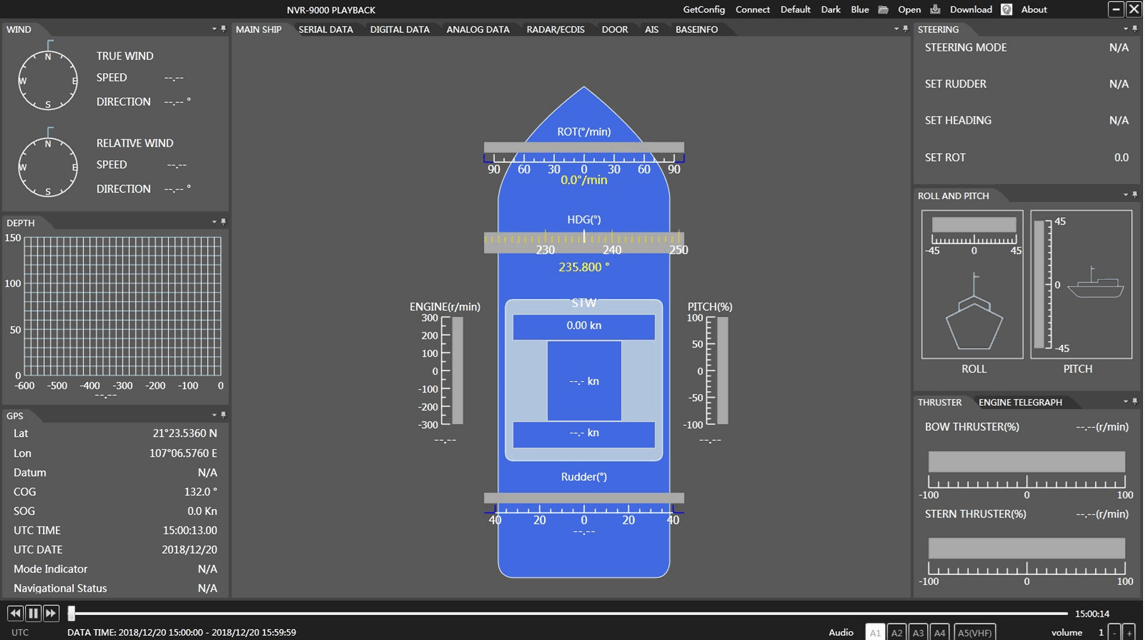

2. Phần mềm phát lại (Playback Software / Live Player)

Hệ thống VDR luôn đi kèm một phần mềm (ví dụ như Furuno Live Player V5 hay NSR VDRPlayer) cho phép tái hiện lại chân thực khung cảnh trên buồng lái lúc xảy ra sự việc. Giao diện phần mềm sẽ hiển thị đồng bộ:

• Màn hình Radar và hải đồ điện tử ECDIS hiển thị rõ các tàu xung quanh.

• Biểu đồ đồng hồ đo vòng quay máy, góc bánh lái, tốc độ và độ sâu.

• Âm thanh từ các micro: Nghe rõ ràng khẩu lệnh của Thuyền trưởng, phi công (pilot) hoặc âm thanh chuông báo động, tiếng va chạm, tiếng nổ máy.

3. Phân tích chủ động (Proactive Use)

Theo khuyến nghị của OCIMF, dữ liệu VDR không nên bị "phủ bụi" chờ đến khi tai nạn xảy ra. Các chủ tàu hàng đầu hiện nay thường xuyên trích xuất dữ liệu VDR gửi về bờ thông qua vệ tinh VSAT (Cloud services) để thực hiện Đánh giá hàng hải từ xa (Remote Navigational Assessments - RNA). Việc này giúp chấn chỉnh ngay các thói quen sai lầm của sĩ quan như: không tuân thủ kế hoạch chuyến đi, xử lý sai quy tắc tránh va COLREGs, hoặc phớt lờ cảnh báo.

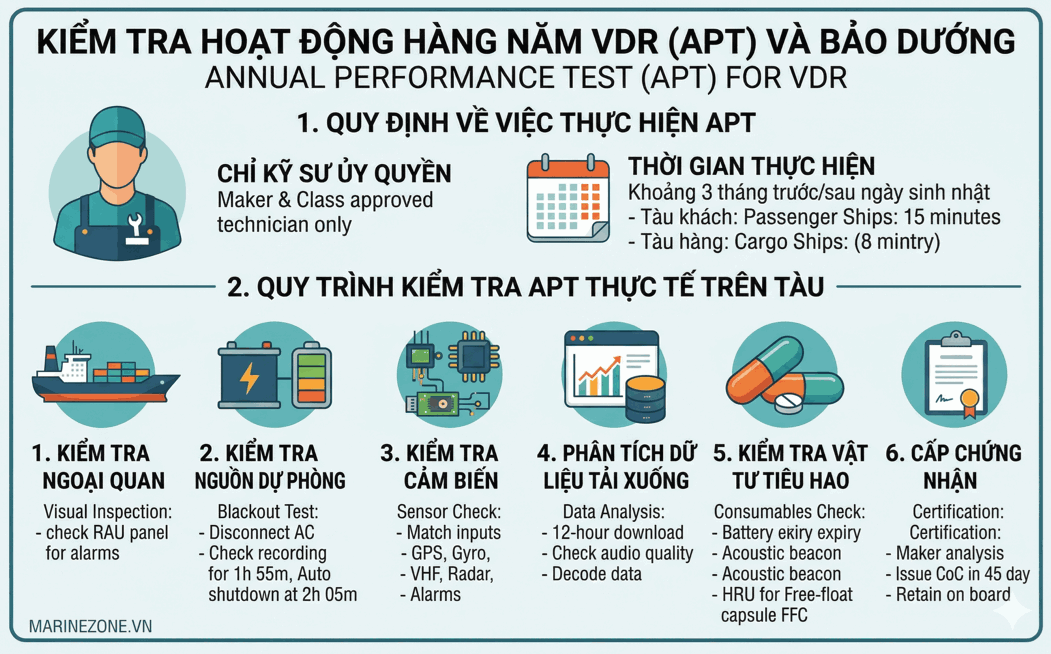

7: KIỂM TRA HOẠT ĐỘNG HÀNG NĂM VDR (APT) VÀ BẢO DƯỚNG

Để đảm bảo VDR luôn trong trạng thái sẵn sàng "làm chứng", thiết bị này phải trải qua đợt Kiểm tra Hiệu suất Hàng năm (APT - Annual Performance Test) theo đúng tiêu chuẩn MSC.1/Circ.1222.

1. Quy định về việc thực hiện APT

• Chỉ kỹ sư của cơ sở bảo dưỡng (Service station) được nhà sản xuất (Maker) ủy quyền và được Đăng kiểm phê duyệt mới có quyền thực hiện APT.

• APT có thể thực hiện đồng thời trong thời gian khảo sát cấp Giấy chứng nhận An toàn Thiết bị vô tuyến điện của tàu: khoảng 3 tháng trước ngày hết hạn (với tàu khách) và ±3 tháng quanh ngày sinh nhật của chứng chỉ (với tàu hàng).

2. Quy trình kiểm tra APT thực tế trên tàu

Là kỹ sư kiểm tra, danh mục công việc (Checklist) của bạn bao gồm:

• Kiểm tra ngoại quan: Đảm bảo không có các cảnh báo (alarm) đang hiện hữu trên bảng điều khiển RAU.

• Kiểm tra nguồn dự phòng (Blackout Test): Ngắt nguồn AC chính của tàu. Kiểm tra xem VDR có phát báo động mất nguồn hay không và khối pin dự phòng có duy trì hoạt động ghi âm (micro) liên tục trong ít nhất 1 giờ 55 phút không. Ở phút thứ 2 giờ 5 phút, thiết bị phải tự động ngắt hoàn toàn.

• Kiểm tra các cảm biến: So khớp danh mục các tín hiệu đầu vào (GPS, Gyro, VHF, Radar, Alarms) để đảm bảo không bị mất kết nối kênh nào.

• Phân tích dữ liệu tải xuống (Data Analysis): Kỹ sư phải tải xuống 12 giờ dữ liệu ghi lại. Nghe lại âm thanh xem có bị nhiễu hay tịt micro không. Giải mã dữ liệu và gửi log file về cho Hãng sản xuất (Maker).

• Kiểm tra vật tư tiêu hao định kỳ:

• Kiểm tra hạn sử dụng của khối Pin VDR, Pin của beacon âm thanh dưới nước.

• Kiểm tra tình trạng của cơ cấu nhả thủy tĩnh (HRU) của viên nang nổi tự do FFC.

• Cấp chứng nhận: Nếu hãng sản xuất đánh giá bản ghi dữ liệu đạt tiêu chuẩn, họ sẽ cấp Giấy Chứng nhận Tuân thủ (Certificate of Compliance - CoC) trong vòng 45 ngày. Giấy này phải được lưu giữ trên tàu để Đăng kiểm viên và Cảng vụ kiểm tra.

8: ĐÁNH GIÁ CÁC THƯƠNG HIỆU HỘP ĐEN TÀU BIỂN HÀNG ĐẦU THỊ TRƯỜNG

Việc chọn lựa một thương hiệu VDR phụ thuộc vào ngân sách, độ tương thích khi thay mới (retrofit) và mạng lưới hỗ trợ dịch vụ toàn cầu. Dưới đây là các ông lớn trong ngành mà chủ tàu nên cân nhắc:

1. FURUNO (Nhật Bản - Model VR-7000 / VR-7000S):Furuno là gã khổng lồ trong ngành hàng hải. Hệ thống VR-7000 của họ cực kỳ ổn định, tích hợp trơn tru với các thiết bị Radar FAR-3000 và ECDIS FMD-3200 của hãng qua Ethernet. Phần mềm Live Player V5 của Furuno rất mạnh mẽ, giao diện thân thiện với người dùng và cung cấp các tính năng xuất dữ liệu xuất sắc.

2. DANELEC MARINE (Đan Mạch - DM100 VDR G3):Thế mạnh lớn nhất của Danelec là công nghệ "SWAP" (SoftWare Advanced Protection). Kỹ sư có thể thay thế toàn bộ bo mạch chủ chỉ trong 10 phút bằng cách nhổ thẻ nhớ cấu hình cắm sang bo mạch mới. Rất lý tưởng cho các tàu cần sửa chữa gấp để kịp giờ khởi hành.

3. NETWAVE (Hà Lan - Model NW6000): Dòng NW6000 của Netwave nổi tiếng nhờ thiết kế dùng kiến trúc cáp Power-over-Ethernet (PoE), giúp giảm thiểu chi phí và thời gian kéo cáp. Đây là giải pháp hoàn hảo cho thị trường tàu cũ nâng cấp (retrofit).

4. NSR (Trung Quốc - Model NVR-9000 / NVR-9000S): Thương hiệu đến từ châu Á có giá thành cạnh tranh, đạt đầy đủ chứng nhận DNV (MED), CCS, VR. NVR-9000 sử dụng màn hình cảm ứng LCD màu lớn, hệ điều hành Linux bảo mật cao và tự sản xuất cả capsule FPC, FFC.

5. JRC (Nhật Bản): Hệ thống VDR của JRC được biết đến với tính bảo mật mạnh mẽ, tuân thủ các quy định an ninh mạng nghiêm ngặt và cấu trúc module tiện lợi cho việc mở rộng.

9: TƯƠNG LAI CỦA VDR - KỶ NGUYÊN CỦA "DỮ LIỆU ĐÁM MÂY" (CLOUD) VÀ IOT HÀNG HẢI

Hệ thống hộp đen tàu biển không còn bị bó hẹp trên những thiết bị cục bộ nữa. Xu hướng hiện nay là sự kết hợp giữa VDR và công nghệ vệ tinh VSAT băng thông rộng.

• DanelecConnect & Furuno HermAce: Các nhà sản xuất đã phát triển các nền tảng IoT cho phép trích xuất một phần dữ liệu VDR liên tục (streaming) về máy chủ trên bờ.

• Chuẩn đoán từ xa (Remote Diagnostics): Khi VDR có lỗi, kỹ sư ở trên bờ có thể "remote" trực tiếp vào máy tính của VDR trên tàu để đọc mã lỗi, cập nhật phần mềm, giảm thiểu chi phí đưa kỹ sư lên tàu kiểm tra.

• An ninh mạng (Cyber Security): Vì VDR giờ đây có cổng giao tiếp Internet, các nhà sản xuất phải nâng cấp hệ thống tường lửa tuân thủ tiêu chuẩn IEC 61162-460 nhằm chặn đứng các cuộc tấn công của tin tặc nhắm vào hệ thống hành hải của tàu.

10: LƯU Ý KHI CHỌN MUA HỘP ĐEN HÀNG HẢI

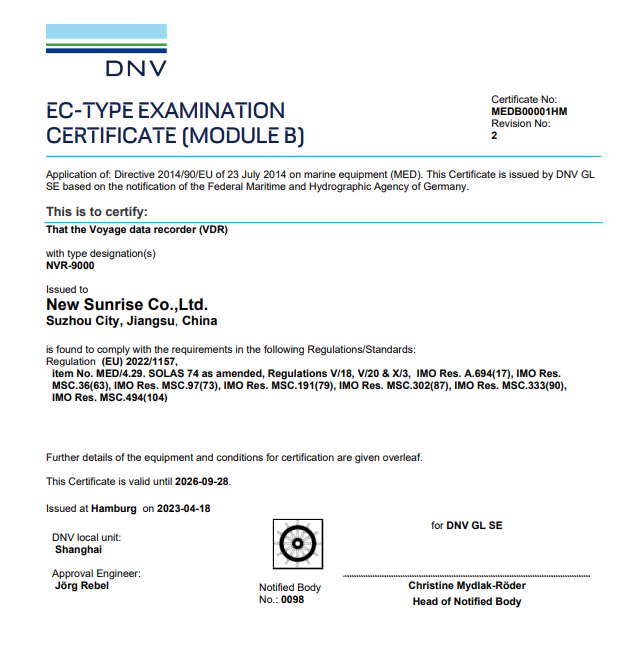

1. Chứng nhận Phê duyệt kiểu (Type Approval) và Tuân thủ quy định IMO

• Đây là yếu tố tiên quyết. Bất kỳ hệ thống VDR hay S-VDR nào được trang bị trên tàu đều bắt buộc phải có Giấy chứng nhận Phê duyệt kiểu (Type Approval) từ các cơ quan Đăng kiểm hoặc tổ chức kiểm thử được chỉ định (như QinetiQ, BSH).

• Bạn cần đảm bảo thiết bị tuân thủ đúng và đủ các tiêu chuẩn hiệu suất mới nhất của IMO: Nghị quyết MSC.333(90) đối với VDR đầy đủ hoặc MSC.163(78) đối với S-VDR. Đặc biệt, nếu lắp mới hiện nay, khoang chứa nổi tự do (Float-free Capsule) phải đáp ứng tiêu chuẩn mới nhất về EPIRB tích hợp VDR theo MSC.494(104) hoặc MSC.493(104).

2. Khả năng tương thích và tích hợp (Interfacing) - Đặc biệt quan trọng khi Retrofit

• Lắp VDR trên tàu đóng mới thì dễ, nhưng nâng cấp (retrofit) trên tàu cũ lại là một bài toán khó. Bạn phải đặt câu hỏi: Nhà cung cấp có hiểu rõ việc giao tiếp tín hiệu với các thiết bị trên buồng lái hiện hữu hay không?.

• Nên ưu tiên các hệ thống có thiết kế dạng module mở rộng, cung cấp sẵn các cổng giao tiếp tiêu chuẩn (NMEA, IEC61162, Ethernet) để kết nối kiểu "plug & play", giúp loại bỏ việc phải dùng thêm các bộ chuyển đổi của bên thứ ba vừa phức tạp lại vừa rủi ro.

3. Mạng lưới hỗ trợ dịch vụ toàn cầu (Worldwide Support) và Khả năng bảo dưỡng

• VDR bắt buộc phải được Kiểm tra hiệu suất hàng năm (APT) bởi các kỹ sư do chính hãng sản xuất ủy quyền.

• Nếu bạn mua một thương hiệu giá rẻ nhưng họ không có mạng lưới trạm dịch vụ toàn cầu, tàu của bạn có thể bị trễ chuyến tại một cảng xa xôi chỉ vì không gọi được kỹ sư lên làm APT hoặc thay thế phụ tùng. Hãy tự hỏi: Nhà cung cấp có cam kết hỗ trợ hệ thống trong tương lai hay không?.

4. Chi phí trọn gói và Thời gian thi công

• Chi phí mua thiết bị chỉ là một phần. Bạn cần làm rõ với nhà cung cấp: Gói giá đã cố định (fixed price package) chưa và bao gồm những gì? Chi phí lắp đặt hoàn chỉnh cho một hệ thống VDR trên thị trường có thể lên tới khoảng 50.000 USD.

• Bạn cũng phải hỏi rõ thời gian lắp đặt có làm chậm trễ lịch trình hoạt động của tàu không? Một ca lắp đặt điển hình bao gồm chạy cáp, lắp thiết bị, đấu nối và thử nghiệm thường mất từ 5-7 ngày với 2 kỹ sư, hoặc có thể rút ngắn xuống 3 ngày nếu tàu đã tự chạy cáp và làm bệ móng từ trước.

5. Giao diện trích xuất dữ liệu và Phần mềm phát lại (Playback Software)

• Mục đích cuối cùng của hộp đen là lấy được dữ liệu khi cần. Hãy chọn các hệ thống có cổng đầu ra định dạng chuẩn quốc tế (như Ethernet, USB, FireWire) để các cơ quan điều tra hoặc thuyền trưởng dễ dàng tải dữ liệu.

• Nhà sản xuất phải cung cấp kèm theo phần mềm phát lại (Playback software) thân thiện, có khả năng cài đặt trên các máy tính xách tay thương mại thông thường để tải và phân tích dữ liệu ngay tại chỗ.

6. Uy tín và Kinh nghiệm của nhà sản xuất

• Đừng chọn những hãng vô danh. Hãy yêu cầu nhà cung cấp đưa ra danh sách khách hàng (reference list) để xem thiết bị của họ đã được lắp trên bao nhiêu tàu.

• Các ông lớn đã được chứng minh chất lượng trên thị trường hiện nay có thể kể đến như: Furuno (nổi bật với sự tích hợp hệ sinh thái buồng lái), Danelec Marine (nổi tiếng với công nghệ hoán đổi bo mạch nhanh SWAP), Netwave (thiết kế tối ưu cho retrofit), JRC, hoặc Highlander / NSR.

7. Công nghệ đón đầu tương lai (IoT & Cloud)

• Xu hướng hiện nay là sử dụng dữ liệu VDR một cách "chủ động" chứ không chờ tai nạn mới mở ra xem. Hãy cân nhắc các hệ thống VDR có khả năng kết nối với Internet vệ tinh (như VSAT) để truyền một phần dữ liệu về bờ. Điều này giúp công ty thực hiện đánh giá hàng hải từ xa (RNA), phân tích hiệu suất và chuẩn đoán lỗi từ xa rất hiệu quả.

11: CÁC CÂU HỎI THƯỜNG GẶP ( FAQs)

1. VDR và S-VDR khác nhau như thế nào? Tàu của tôi nên lắp loại nào?

Về bản chất, VDR (Voyage Data Recorder) và S-VDR (Simplified VDR) có cùng một mục đích là ghi lại dữ liệu hành trình để phục vụ điều tra tai nạn. Sự khác biệt cốt lõi nằm ở

• VDR (Đầy đủ): Bắt buộc ghi lại toàn bộ các thông số khắt khe như: lệnh và phản hồi của bánh lái, vòng quay máy chính, trạng thái cửa kín nước, cửa chống cháy, ứng suất thân tàu, tốc độ gió... bất kể thiết bị trên tàu dùng chuẩn tín hiệu gì. Hệ thống này bắt buộc đối với tàu khách và các tàu hàng từ 3.000 GT trở lên đóng mới từ ngày 01/07/2002.

• S-VDR (Đơn giản hóa): Chỉ bắt buộc ghi các dữ liệu cơ bản (GPS, Tốc độ, Hướng, Âm thanh buồng lái, VHF, Radar/AIS). Các dữ liệu phức tạp khác như vòng quay máy hay góc bánh lái chỉ phải ghi nếu tàu đã có sẵn cổng xuất tín hiệu chuẩn NMEA 0183. S-VDR là giải pháp tiết kiệm chi phí (retrofit) dành cho các tàu hàng cũ đóng trước 01/07/2002.

2. Dữ liệu trong hộp đen được lưu trữ trong bao lâu?

Điều này phụ thuộc vào thời điểm tàu của bạn lắp đặt hệ thống (theo tiêu chuẩn nào của IMO):

• Với hệ thống lắp trước 01/07/2014 (Nghị quyết A.861(20)): Dữ liệu bắt buộc lưu giữ tối thiểu 12 giờ trong viên nang bảo vệ. Sau 12 giờ, dữ liệu cũ nhất sẽ bị ghi đè.

• Với hệ thống lắp từ 01/07/2014 trở đi (Nghị quyết MSC.333(90)): Tiêu chuẩn đã khắt khe hơn rất nhiều. Thiết bị phải lưu tối thiểu 48 giờ trong cả hai viên nang bảo vệ (cố định và nổi tự do). Đồng thời, ổ cứng lưu trữ dài hạn (LRU) đặt bên trong máy chính phải lưu được tối thiểu 30 ngày (720 giờ).

3. Chuyện gì xảy ra với VDR khi tàu bị mất điện toàn bộ (Blackout)?

Khi tàu mất điện chính và cả điện sự cố, VDR sẽ tự động chuyển sang sử dụng khối pin dự phòng (Dedicated reserve power source).Tuy nhiên, trong lúc này, VDR sẽ

4. Khi xảy ra đâm va hoặc sự cố, Thuyền trưởng cần làm gì với VDR?

Đây là lỗi mà nhiều thuyền bộ hay mắc phải nhất. Khi có tai nạn, đặc biệt với các máy VDR đời cũ chỉ lưu được 12 giờ, nếu bạn không hành động, dữ liệu quan trọng lúc xảy ra tai nạn sẽ bị ghi đè mất.

• Hành động 1: Thuyền trưởng hoặc sĩ quan trực ca phải lập tức đến máy chính DCU và nhấn nút "SAVE" (Lưu sự cố) hoặc thực hiện thao tác Backup dữ liệu ra USB/ổ cứng ngoài càng sớm càng tốt.

• Hành động 2: Trong trường hợp khẩn cấp phải bỏ tàu và nếu thời gian cho phép, Thuyền trưởng nên tháo và mang theo phương tiện lưu trữ dữ liệu (hoặc tháo ổ cứng) xuống xuồng cứu sinh để giao cho cơ quan điều tra.

5. Việc trích xuất dữ liệu hộp đen có phức tạp không? Cần phần mềm gì?

IMO quy định việc này phải rất dễ dàng cho các cơ quan điều tra. Tất cả các VDR/S-VDR hiện đại đều có cổng đầu ra tiêu chuẩn quốc tế như Ethernet hoặc USB ở ngay mặt trước máy. Nhà sản xuất bắt buộc phải cung cấp kèm theo một

6. Kiểm tra APT hàng năm là gì? Tàu tự kiểm tra được không?

APT (Annual Performance Test) là đợt kiểm tra tính năng hàng năm bắt buộc theo luật SOLAS. Việc này

7. Dữ liệu hộp đen chỉ dùng khi có tai nạn, đúng hay sai?

Đây là tư duy cũ. Hiện nay, các hiệp hội như OCIMF khuyến cáo các chủ tàu nên

8. Bảng điều khiển VDR (Remote Alarm Panel) thỉnh thoảng lại kêu tít tít báo lỗi, tôi nên làm gì?

Tuyệt đối không được tìm cách ngắt nguồn hay tắt chuông vĩnh viễn. Khi RAU báo động (Alarm), điều đó có nghĩa là VDR đang bị mất một tín hiệu quan trọng nào đó.

1. Nhấn nút "ACK" (Acknowledge) để tắt tiếng kêu.

2. Đọc mã lỗi (Error code/Message) hiển thị trên màn hình (Ví dụ: "GPS No Connection", "Mic Test Failure", hoặc "Fan Error").

3. Thường thì lỗi do mất tín hiệu NMEA từ một thiết bị khác (như GPS bị treo, Gyro đang khởi động) hoặc đứt cáp micro. Hãy kiểm tra lại thiết bị phát tín hiệu đó.

4. Nếu báo lỗi liên quan đến phần cứng máy VDR (như hỏng ổ cứng, hỏng pin), hãy ghi vào nhật ký vô tuyến điện, báo ngay cho công ty và gọi trạm dịch vụ (Service station) gần nhất tại cảng đến để họ mang vật tư lên sửa chữa.

TỔNG KẾT

Thiết bị ghi dữ liệu hành trình (VDR/S-VDR) không chỉ là một yêu cầu pháp lý khô khan để "qua ải" Đăng kiểm. Nó là hệ thống phòng thủ pháp lý và quản trị rủi ro vững chắc nhất những thảm họa hàng hải khôn lường.

1. Đừng chờ đến khi hỏng mới sửa: Hãy ký hợp đồng bảo dưỡng (Service Contract) với các đơn vị Nav & Comm uy tín để thực hiện APT đúng hạn, tránh rủi ro tàu bị PSC lưu giữ.

2. Khuyến khích thuyền viên khai thác VDR: Yêu cầu các Thuyền trưởng thường xuyên trích xuất dữ liệu giả lập để huấn luyện đội ngũ đi ca, nâng cao văn hóa an toàn hàng hải trên tàu.

3. Lựa chọn đối tác nâng cấp (Retrofit) am hiểu chuyên môn: Khi thiết bị cũ quá hạn, hãy làm việc với các nhà thầu có khả năng đánh giá thực tế sơ đồ cáp, cảm biến trên tàu để chọn dòng VDR mới tương thích nhất, giúp tiết kiệm chi phí và thời gian dừng tàu.
