NES-3000 ECDIS – Giải pháp ECDIS thế hệ mới của NSR (New Sunrise Co., Ltd)

Giới thiệu tổng quan về NES-3000 ECDIS của NSR

NES-3000 ECDIS của NSR (New Sunrise Co., Ltd) là hệ thống Electronic Chart Display and Information System được thiết kế chuyên biệt cho tàu đi tuyến quốc tế, đáp ứng đầy đủ các tiêu chuẩn mới nhất của IMO và IEC. Thiết bị cho phép hiển thị thông tin tàu nhận từ các cảm biến như GPS, Gyro, Speed Log, Radar, AIS kết hợp với dữ liệu hải đồ điện tử ENC, tạo thành một trung tâm điều hướng tích hợp, hỗ trợ sỹ quan boong ra quyết định nhanh và chính xác trong mọi điều kiện hàng hải.

NES-3000 không chỉ đáp ứng chuẩn ECDIS mà còn hỗ trợ RCDS (Raster Chart Display System), giúp tàu linh hoạt sử dụng cả hải đồ vector và raster theo yêu cầu của từng vùng hoạt động. Hệ thống được Type Approved bởi CCS, tuân thủ các tiêu chuẩn quan trọng như IMO MSC.232(82), IMO MSC.191(79), IEC 61174 (2015), IEC 62288 và IHO S-52, đảm bảo tính pháp lý khi thay thế hải đồ giấy trên tàu quốc tế.

Với thiết kế phần cứng mạnh mẽ, giao diện trực quan, khả năng kết nối cảm biến phong phú và hỗ trợ nhiều kích thước màn hình, NES-3000 ECDIS trở thành lựa chọn đáng tin cậy cho chủ tàu, công ty quản lý và nhà máy đóng tàu đang tìm kiếm một giải pháp ECDIS ổn định, dễ vận hành và tối ưu chi phí vòng đời.

Chuẩn mực kỹ thuật và tính năng chuyên sâu của NES-3000 ECDIS

Hệ thống NES-3000 ECDIS được xây dựng trên nền tảng các chuẩn mực quốc tế mới nhất, bảo đảm tính tuân thủ, an toàn và tương thích cao trong môi trường hàng hải quốc tế. Thiết bị đáp ứng đầy đủ các yêu cầu về hiệu năng, giao diện, trình bày thông tin, ghi log, bảo mật dữ liệu và tích hợp với thiết bị dẫn đường khác, đồng thời hỗ trợ hiển thị ENC thống nhất theo chuẩn IHO, sử dụng hải đồ chính thức từ nhiều Hydrographic Office. NES-3000 cung cấp khả năng hiển thị linh hoạt với zoom không giới hạn, hỗ trợ overlay AIS và ARPA Radar để nâng cao nhận thức tình huống. Hệ thống còn sở hữu kết nối cảm biến mạnh mẽ, giao diện trực quan, tích hợp Navlog điện tử và tính toán CPA/TCPA, giúp tối ưu vận hành và tăng cường an toàn hàng hải.

Tuân thủ tiêu chuẩn quốc tế IEC, IMO, IHO mới nhất

NES-3000 ECDIS được NSR phát triển dựa trên các chuẩn mực quốc tế mới nhất dành cho hệ thống hải đồ điện tử. Thiết bị compliant với IEC 61174 & IEC 62288, là hai tiêu chuẩn cốt lõi quy định yêu cầu về hiệu năng, giao diện người dùng và trình bày thông tin trên ECDIS. Việc tuân thủ IEC 61174 (2015) đảm bảo NES-3000 đáp ứng đầy đủ các yêu cầu về chức năng, độ tin cậy, ghi log, bảo mật dữ liệu và khả năng tích hợp với các thiết bị hàng hải khác.

Bên cạnh đó, NES-3000 tuân thủ IHO S-52 về chuẩn hiển thị ENC, giúp màu sắc, ký hiệu, đối tượng hải đồ được thể hiện thống nhất theo quy định của Tổ chức Thủy đạc Quốc tế. Điều này đặc biệt quan trọng trong môi trường khai thác quốc tế, nơi sỹ quan boong có thể đến từ nhiều quốc gia khác nhau nhưng vẫn cần một chuẩn hiển thị thống nhất, dễ nhận biết và an toàn.

Việc tương thích với IHO ENC general format cho phép NES-3000 sử dụng hải đồ ENC chính thức từ các Hydrographic Office trên toàn thế giới, đáp ứng yêu cầu SOLAS khi sử dụng ECDIS làm phương tiện dẫn đường chính. NES-3000 cũng tương thích với dữ liệu UKHO AIO, giúp hiển thị các thông tin bổ sung như cảnh báo, ghi chú hàng hải, hỗ trợ cập nhật thông tin an toàn hàng hải một cách trực quan ngay trên màn hình ECDIS.

Khả năng hiển thị ENC linh hoạt, zoom không giới hạn

Một trong những điểm mạnh của NES-3000 ECDIS là khả năng ENC Display với illimitable zoom. Sỹ quan boong có thể phóng to, thu nhỏ hải đồ một cách mượt mà, không bị giới hạn bởi các mức zoom cố định, giúp quan sát chi tiết khu vực luồng hẹp, cảng biển, khu vực neo đậu hoặc chuyển sang góc nhìn tổng thể khi lập kế hoạch hành trình dài.

Hệ thống hỗ trợ hiển thị nhiều lớp thông tin như đường đẳng sâu, chướng ngại vật, khu vực hạn chế, tuyến phân luồng, phao tiêu, đèn biển, kết hợp với dữ liệu AIS, ARPA Radar overlay để tạo nên bức tranh toàn diện về tình hình giao thông và điều kiện hàng hải xung quanh tàu. Khả năng overlay AIS & ARPA Radar giúp sỹ quan dễ dàng đánh giá nguy cơ va chạm, nhận diện mục tiêu và đưa ra phương án tránh va phù hợp với COLREG.

Kết nối cảm biến mạnh mẽ với 8 cổng NMEA tiêu chuẩn

NES-3000 được thiết kế với tối đa 8 cổng NMEA tiêu chuẩn và 2 cổng RS232, cho phép kết nối linh hoạt với nhiều thiết bị hàng hải trên tàu như GPS, Gyrocompass, Log, Echo Sounder, AIS, Radar, Anemometer, Autopilot. Việc hỗ trợ nhiều cổng NMEA giúp giảm nhu cầu sử dụng bộ chia tín hiệu bên ngoài, đơn giản hóa hệ thống cáp và tăng độ tin cậy tổng thể.

Khả năng kết nối đa dạng này giúp NES-3000 ECDIS trở thành trung tâm tích hợp thông tin điều hướng, nơi mọi dữ liệu quan trọng được thu thập, xử lý và hiển thị trên một giao diện thống nhất. Điều này không chỉ nâng cao hiệu quả vận hành mà còn hỗ trợ công tác phân tích sau hành trình, điều tra sự cố và tối ưu hóa tuyến đường.

Giao diện vận hành trực quan, hỗ trợ Navlog và tính toán CPA/TCPA

NES-3000 chú trọng vào trải nghiệm người dùng với giao diện thân thiện, vận hành thuận tiện bằng chuột và bàn phím chuyên dụng. Các chức năng quan trọng như lập tuyến, chỉnh sửa waypoint, kiểm tra cảnh báo, thay đổi lớp hiển thị, kiểm tra an toàn tuyến đều được bố trí logic, giúp giảm thời gian đào tạo và hạn chế sai sót do thao tác.

Hệ thống tích hợp Navlog bên trong cho phép ghi nhận nhật ký hành trình điện tử, hỗ trợ xu hướng non-paper log record. Điều này giúp giảm khối lượng công việc ghi chép thủ công, đồng thời tạo ra nguồn dữ liệu số hóa phục vụ kiểm tra, đánh giá và tuân thủ quy định của công ty cũng như cơ quan đăng kiểm.

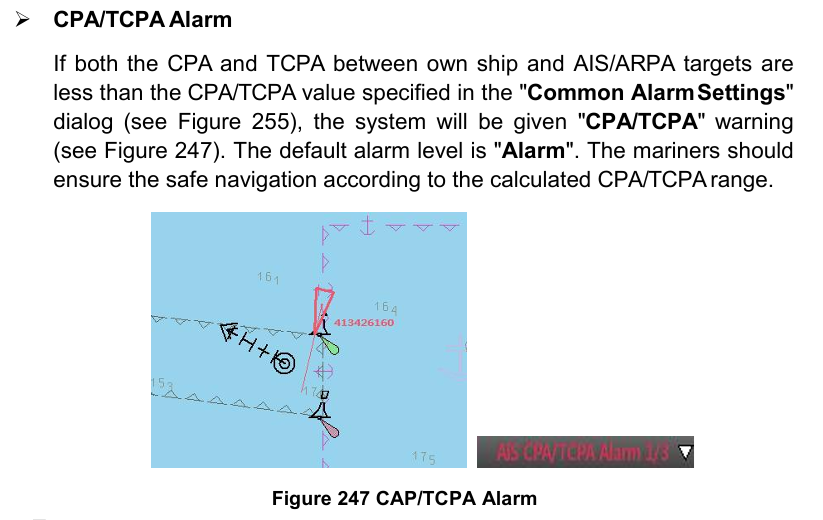

Tính năng CPA/TCPA calculate hỗ trợ tính toán khoảng cách tiếp cận gần nhất và thời gian đến điểm tiếp cận gần nhất với các mục tiêu xung quanh, đặc biệt hữu ích khi kết hợp với dữ liệu AIS và ARPA. Sỹ quan boong có thể nhanh chóng nhận diện mục tiêu nguy hiểm, đánh giá xu hướng chuyển động và đưa ra quyết định tránh va phù hợp, nâng cao đáng kể mức độ an toàn hàng hải.

Thông số kỹ thuật chi tiết NES-3000 ECDIS

Hệ thống NES-3000 ECDIS được thiết kế như một giải pháp điều hướng điện tử tích hợp, kết hợp phần cứng hiệu năng cao với màn hình LCD màu cỡ lớn, hỗ trợ cảm ứng tùy chọn để thao tác trực tiếp trên hải đồ. Cấu hình CPU Intel Core i5, RAM 8GB DDR4 và SSD 128GB giúp xử lý trơn tru dữ liệu ENC, AIS, radar overlay và các thuật toán tính toán tuyến, cảnh báo an toàn. Thiết bị tuân thủ đầy đủ các tiêu chuẩn IMO, IEC, IHO và được Type Approved, bảo đảm tính pháp lý khi khai thác trên tàu biển. NES-3000 hỗ trợ nhiều kích thước màn hình 19/24/26 inch, phương thức lắp bàn hoặc lắp âm, đa dạng cổng giao tiếp NMEA, RS232, USB, LAN, cùng các chức năng phần mềm điều hướng chuyên sâu như Navlog, CPA/TCPA, multi-route.

Cấu hình phần cứng và màn hình hiển thị

NES-3000 ECDIS được NSR trang bị phần cứng hiện đại với Intel Core i5, 8GB DDR4 RAM và 128GB SSD, đảm bảo khả năng xử lý mượt mà các lớp dữ liệu hải đồ, AIS, radar overlay và các thuật toán tính toán tuyến đường, cảnh báo an toàn. Thiết kế sử dụng vỏ nhôm (aluminum case) giúp tăng độ bền cơ học, khả năng tản nhiệt và tuổi thọ thiết bị trong môi trường hàng hải khắc nghiệt.

Hệ thống hỗ trợ nhiều kích thước màn hình để phù hợp với từng loại tàu và bố trí buồng lái, bao gồm 19 inch, 24 inch và 26 inch. Màn hình là LCD màu cỡ lớn, hỗ trợ touch screen operation tùy cấu hình, giúp thao tác trực tiếp trên hải đồ khi cần. Độ phân giải đạt 1280×1024 cho 19 inch và 1920×1080 cho 24/26 inch, đảm bảo hình ảnh sắc nét, chi tiết, dễ quan sát trong cả điều kiện ngày và đêm.

Bảng thông số kỹ thuật NES-3000 ECDIS

Danh mục thiết bị và cấu hình lắp đặt

Gói NES-3000 ECDIS tiêu chuẩn được NSR cung cấp đầy đủ các thành phần cần thiết để triển khai trên tàu, bao gồm:

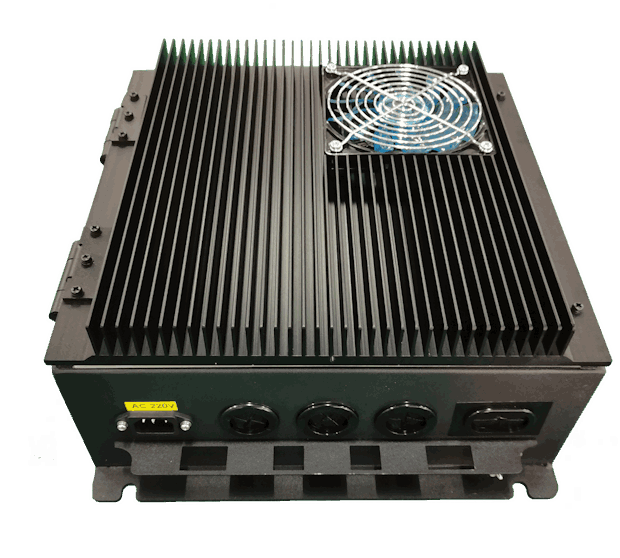

• Main Unit NES-3000P: bộ xử lý trung tâm, vỏ nhôm, tích hợp các cổng NMEA, RS232, VGA, USB, LAN, HDMI.
• Display Unit NDU-190/240/260: màn hình 19/24/26 inch, hỗ trợ lắp bàn hoặc lắp âm, hiển thị hải đồ và thông tin điều hướng.
• Mouse NTB-200 và Keyboard NKB-200: thiết bị điều khiển chuyên dụng, tối ưu cho môi trường buồng lái.
• Recover USB Disk: USB phục hồi hệ thống, hỗ trợ bảo trì và khôi phục khi cần.
• Bộ vật tư lắp đặt: giá đỡ, phụ kiện cơ khí, cáp kết nối theo cấu hình.

Khách hàng có thể lựa chọn thêm UPS-2KVA để đảm bảo hệ thống NES-3000 ECDIS vẫn hoạt động ổn định trong trường hợp mất điện lưới tàu, đáp ứng yêu cầu liên tục của thiết bị điều hướng quan trọng.

Ba lý do chọn NES-3000 ECDIS so với các hãng khác

NES-3000 ECDIS mang lại lợi thế cạnh tranh nhờ sự kết hợp giữa tuân thủ tiêu chuẩn quốc tế mới nhất, khả năng tích hợp thiết bị phong phú và thiết kế tối ưu chi phí vòng đời. Hệ thống đáp ứng đồng thời nhiều chuẩn IMO, IEC, IHO và được Type Approved, giúp chủ tàu yên tâm khi thay thế hải đồ giấy, giảm rủi ro trong kiểm tra PSC, đăng kiểm và phù hợp với đội tàu đa quốc tịch. Cấu hình phần cứng với nhiều cổng NMEA, RS232 cho phép kết nối trực tiếp hầu hết cảm biến hàng hải, hạn chế thiết bị trung gian và chi phí lắp đặt. Giao diện trực quan, tùy chọn kích thước màn hình linh hoạt cùng chi phí đầu tư cạnh tranh giúp NES-3000 trở thành lựa chọn hiệu quả cho cả retrofit và tàu đóng mới.

1. Tuân thủ tiêu chuẩn mới nhất và tối ưu cho tàu tuyến quốc tế

Khi so sánh với nhiều hệ thống ECDIS khác trên thị trường, NES-3000 nổi bật nhờ mức độ tuân thủ tiêu chuẩn quốc tế rất toàn diện. Không phải ECDIS nào cũng đồng thời đáp ứng IMO MSC.232(82), IMO MSC.191(79), IEC 61174 (2015), IEC 62288, IHO S-52 và được Type Approved bởi CCS. Điều này mang lại ba lợi ích quan trọng:

• Đảm bảo tính pháp lý khi thay thế hải đồ giấy: tàu có thể sử dụng NES-3000 như phương tiện dẫn đường chính, đáp ứng yêu cầu SOLAS về ECDIS.

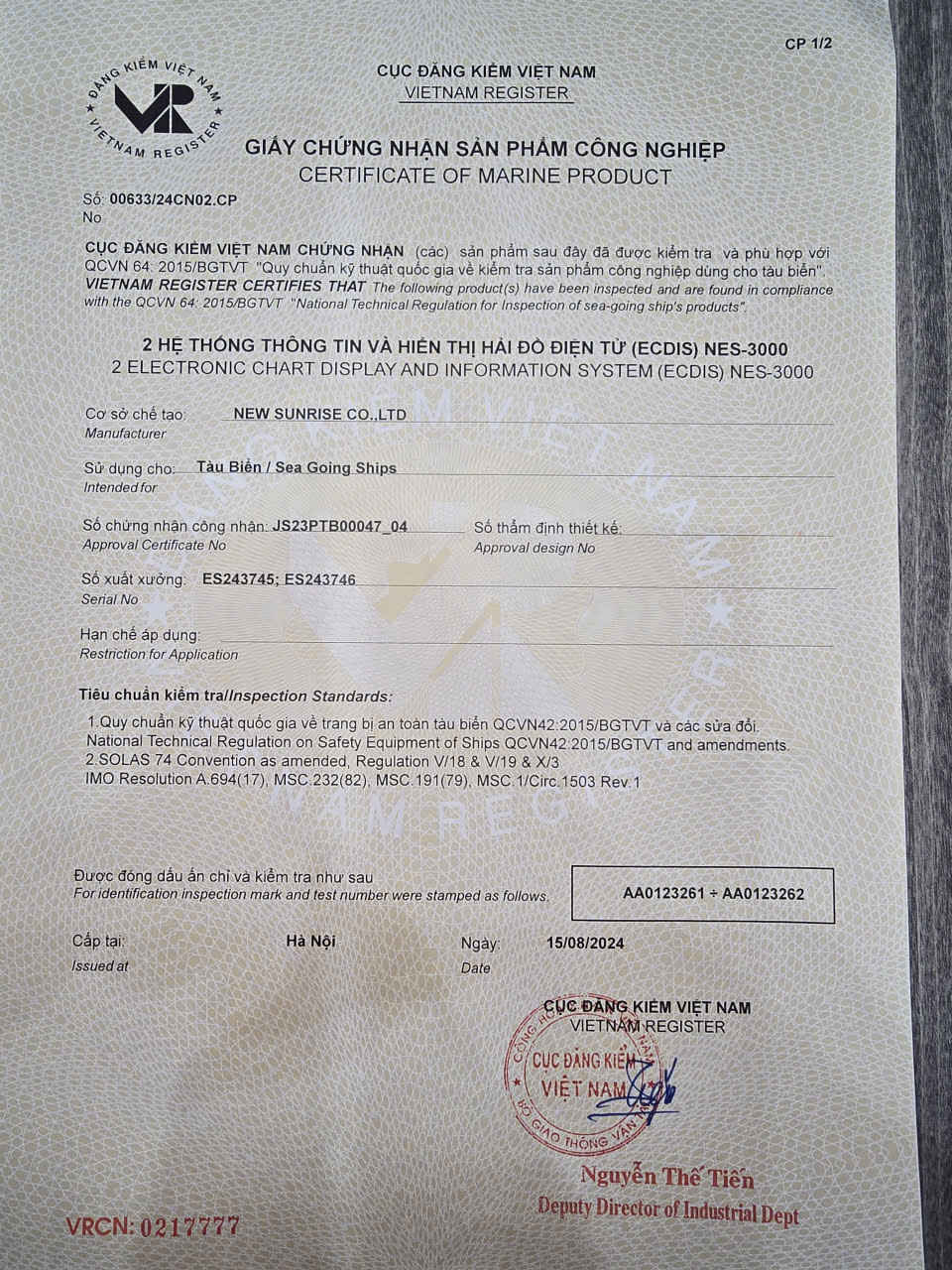

• Giảm rủi ro khi kiểm tra PSC và đăng kiểm: hệ thống đã được chứng nhận bởi tổ chức phân cấp, giúp quá trình kiểm tra thuận lợi hơn.
• Phù hợp với đội tàu đa quốc tịch: chuẩn hiển thị IHO S-52 và giao diện IEC 62288 giúp sỹ quan từ nhiều nền tảng đào tạo khác nhau dễ dàng làm quen.

Nhiều hệ thống ECDIS đời cũ hoặc giá rẻ có thể chưa cập nhật đầy đủ các phiên bản tiêu chuẩn mới, dẫn đến hạn chế về chức năng, giao diện hoặc khó khăn khi nâng cấp. NES-3000 được thiết kế ngay từ đầu để đáp ứng các chuẩn mới, giúp chủ tàu yên tâm về tính lâu dài của đầu tư.

2. Khả năng tích hợp cảm biến và dữ liệu vượt trội trong tầm giá

Trong phân khúc ECDIS thương mại, không phải hệ thống nào cũng cung cấp 8 cổng NMEA tiêu chuẩn cùng với 2 cổng RS232 ngay trên main unit. Nhiều giải pháp khác yêu cầu thêm bộ mở rộng hoặc thiết bị trung gian, làm tăng chi phí và độ phức tạp hệ thống. NES-3000 mang lại lợi thế rõ rệt:

• Kết nối trực tiếp nhiều thiết bị: GPS, Gyro, Log, AIS, Radar, Echo Sounder, Autopilot có thể được kết nối đồng thời mà không cần quá nhiều bộ chia.
• Giảm chi phí lắp đặt và bảo trì: ít thiết bị trung gian hơn đồng nghĩa với ít điểm lỗi hơn, dễ kiểm tra và thay thế.
• Tối ưu cho retrofit và đóng mới: phù hợp cả với tàu nâng cấp từ hệ thống cũ lẫn tàu mới đóng cần giải pháp tích hợp gọn gàng.

Khả năng tương thích với UKHO AIO, overlay AIS & ARPA Radar, cùng với Navlog tích hợp và CPA/TCPA calculate giúp NES-3000 trở thành một nền tảng điều hướng toàn diện, trong khi nhiều hệ thống khác phải mua thêm module hoặc phần mềm bổ sung để đạt được mức độ tích hợp tương đương.

3. Thiết kế thân thiện, linh hoạt kích thước và tối ưu chi phí vòng đời

NES-3000 ECDIS được NSR định hướng là giải pháp cân bằng giữa hiệu năng, độ tin cậy và chi phí đầu tư. So với một số thương hiệu lớn trên thị trường, NES-3000 thường có:

• Chi phí đầu tư ban đầu cạnh tranh: phù hợp với đội tàu thương mại, tàu dịch vụ, tàu công trình cần tối ưu ngân sách nhưng vẫn yêu cầu chuẩn quốc tế.
• Lựa chọn kích thước màn hình đa dạng: 19", 24", 26" giúp dễ dàng bố trí trên buồng lái có không gian hạn chế hoặc yêu cầu màn hình lớn cho tàu container, tàu dầu, tàu khách.
• Hỗ trợ lắp bàn hoặc lắp âm: linh hoạt cho cả dự án retrofit và đóng mới, giảm chi phí cải tạo console.

Giao diện vận hành đơn giản, trực quan giúp giảm thời gian đào tạo sỹ quan, đặc biệt hữu ích với các công ty quản lý có đội tàu lớn, luân chuyển thuyền viên thường xuyên. Việc tích hợp Recover USB Disk và cấu hình phần cứng phổ biến (Intel Core i5, SSD) giúp công tác bảo trì, nâng cấp phần mềm, sao lưu và khôi phục hệ thống trở nên thuận tiện, giảm thời gian tàu phải dừng khai thác vì sự cố ECDIS.

Ứng dụng thực tế của NES-3000 ECDIS trong khai thác tàu

Hệ thống NES-3000 ECDIS đóng vai trò trung tâm trong khai thác tàu tuyến quốc tế nhờ khả năng tích hợp sâu với các cảm biến hàng hải, hỗ trợ lập kế hoạch, giám sát và ghi nhận hành trình một cách toàn diện. Thuyền viên có thể xây dựng nhiều phương án tuyến, đánh giá rủi ro, tối ưu thời gian và nhiên liệu, đồng thời giám sát liên tục vị trí tàu trên nền bản đồ ENC với mức zoom linh hoạt, tăng độ chủ động khi điều động ở vùng nước hạn chế. Bên cạnh đó, NES-3000 còn là giải pháp kỹ thuật phù hợp cho cả tàu retrofit và tàu mới đóng nhờ thiết kế phần cứng nhỏ gọn, đa dạng cổng kết nối, hỗ trợ UPS và đáp ứng đầy đủ chuẩn mực ECDIS theo SOLAS, giúp đơn giản hóa thiết kế buồng lái và giảm chi phí đầu tư.

Trung tâm điều hướng tích hợp cho tàu tuyến quốc tế

NES-3000 được thiết kế hướng tới các tàu hoạt động trên tuyến quốc tế, nơi yêu cầu về an toàn, tuân thủ và hiệu quả vận hành luôn ở mức cao. Khi kết hợp với GPS, Gyro, Log, AIS và Radar, NES-3000 trở thành core navigation tool, cho phép:

• Lập và tối ưu tuyến đường (multi-route design): xây dựng nhiều phương án tuyến, so sánh khoảng cách, thời gian, mức độ an toàn, lựa chọn tuyến tối ưu.
• Giám sát hành trình theo thời gian thực: theo dõi vị trí tàu trên ENC, kiểm tra sai lệch so với tuyến, nhận cảnh báo khi tàu rời khỏi hành lang an toàn.
• Quản lý nhật ký hành trình điện tử: sử dụng Navlog tích hợp để lưu trữ dữ liệu, hỗ trợ báo cáo cho công ty và cơ quan chức năng.

Khả năng hiển thị ENC với zoom không giới hạn giúp sỹ quan dễ dàng chuyển đổi giữa góc nhìn chiến lược (overview) và chiến thuật (detailed view), đặc biệt quan trọng khi ra vào cảng, đi trong luồng hẹp hoặc khu vực mật độ giao thông cao.

Giải pháp phù hợp cho retrofit và đóng mới

Với thiết kế phần cứng gọn, nhiều lựa chọn kích thước màn hình và phương thức lắp đặt linh hoạt, NES-3000 ECDIS phù hợp cho cả dự án retrofit thay thế ECDIS cũ và lắp đặt mới trên tàu đang đóng. Các yếu tố giúp NES-3000 được ưa chuộng trong các dự án này bao gồm:

• Kích thước main unit nhỏ gọn (325×370×154,4 mm), dễ bố trí trong tủ thiết bị hiện hữu.
• Nhiều cổng giao tiếp giúp tận dụng lại hệ thống cảm biến sẵn có, giảm chi phí thay thế.
• Hỗ trợ UPS-2KVA đảm bảo tính liên tục của hệ thống trong quá trình thử máy, chạy thử và khai thác.

Đối với nhà máy đóng tàu, việc lựa chọn NES-3000 giúp đơn giản hóa thiết kế console, giảm số lượng thiết bị phụ trợ, đồng thời đảm bảo tàu bàn giao đáp ứng đầy đủ yêu cầu về ECDIS theo SOLAS và các quy định đăng kiểm.
