Hệ Thống Báo Động Trực Ca Buồng Lái

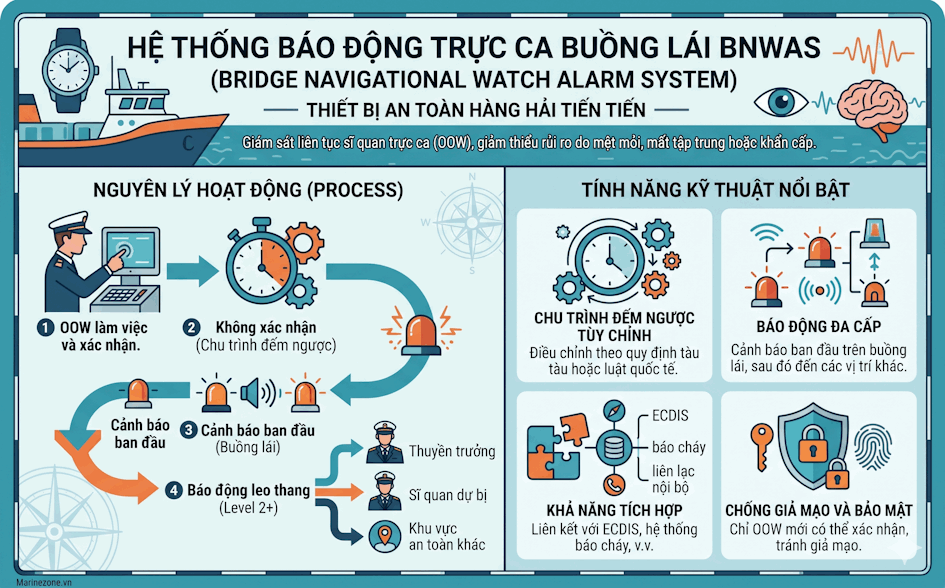

Hệ Thống BNWAS Là Gì? Tại Sao Chúng Lại Quan Trọng

Hệ thống báo động trực ca buồng lái BNWAS (Bridge Navigational Watch Alarm System) là một thiết bị an toàn hàng hải tiên tiến, được thiết kế nhằm giám sát liên tục hoạt động của sĩ quan trực ca trên buồng lái. BNWAS không chỉ là một thiết bị cảnh báo đơn thuần mà còn là một phần quan trọng trong hệ thống quản lý an toàn tàu biển, giúp giảm thiểu rủi ro do sự mệt mỏi, mất tập trung hoặc các tình huống khẩn cấp khác.

Về mặt kỹ thuật, BNWAS hoạt động dựa trên nguyên tắc chu trình đếm ngược (countdown timer) và báo động leo thang (escalating alarm). Khi sĩ quan trực ca (Officer of the Watch - OOW) không thực hiện các thao tác xác nhận định kỳ trên hệ thống, BNWAS sẽ kích hoạt các cảnh báo âm thanh và ánh sáng để thu hút sự chú ý. Nếu không có phản hồi, hệ thống sẽ tự động gửi tín hiệu báo động đến thuyền trưởng hoặc các sĩ quan dự bị, đảm bảo có người thay thế hoặc hỗ trợ kịp thời.

Tính năng kỹ thuật nổi bật của BNWAS bao gồm:

• Chu trình đếm ngược tùy chỉnh: Thời gian xác nhận có thể được điều chỉnh theo quy định của từng tàu hoặc theo yêu cầu của luật hàng hải quốc tế.
• Báo động đa cấp: Bao gồm cảnh báo ban đầu trên buồng lái, sau đó là cảnh báo đến các vị trí khác như phòng thuyền trưởng, phòng trực ban hoặc các khu vực an toàn khác.
• Khả năng tích hợp: BNWAS có thể liên kết với các hệ thống an toàn khác trên tàu như hệ thống giám sát hành trình (ECDIS), hệ thống báo cháy, và hệ thống liên lạc nội bộ.
• Chống giả mạo và bảo mật: Thiết kế đảm bảo chỉ có sĩ quan trực ca mới có thể xác nhận hoạt động, tránh việc thao tác giả mạo hoặc bỏ qua cảnh báo.

Trong ngành vận tải biển, mệt mỏi và thiếu tập trung là nguyên nhân chính gây ra hơn 80% các vụ tai nạn trên biển. Các nghiên cứu chuyên sâu đã chỉ ra rằng, sự mất tỉnh táo của sĩ quan trực ca trong các ca trực dài hoặc làm việc trong điều kiện thời tiết khắc nghiệt có thể dẫn đến sai sót trong việc điều khiển tàu, gây ra va chạm, mắc cạn hoặc các sự cố nghiêm trọng khác. BNWAS không thay thế con người mà đóng vai trò như một hệ thống giám sát cuối cùng, đảm bảo an toàn cho tàu và thủy thủ đoàn bằng cách phát hiện sớm các dấu hiệu bất thường trong hoạt động trực ca.

Ứng dụng thực tiễn của BNWAS trong các tình huống khẩn cấp:

• Nguy cơ sức khỏe của sĩ quan trực ca: Trong trường hợp sĩ quan trực ca bị đột quỵ, ngất xỉu hoặc mất ý thức do các vấn đề sức khỏe, BNWAS sẽ phát hiện sự thiếu phản hồi và kích hoạt chuỗi báo động để gọi hỗ trợ.
• Đe dọa an ninh: Khi xảy ra các tình huống như cướp biển hoặc xâm nhập trái phép vào buồng lái, sĩ quan trực ca có thể không thể thực hiện thao tác xác nhận, từ đó BNWAS sẽ báo động cho các thành viên khác trong thủy thủ đoàn hoặc thuyền trưởng để xử lý kịp thời.
• Giám sát liên tục trong điều kiện thời tiết xấu: BNWAS giúp duy trì sự tập trung và cảnh giác của sĩ quan trực ca trong các điều kiện thời tiết khắc nghiệt, khi khả năng quan sát và điều khiển tàu bị ảnh hưởng.

Tiêu chuẩn và quy định quốc tế liên quan đến BNWAS:

• BNWAS được quy định trong International Maritime Organization (IMO) Resolution MSC.128(75) và được yêu cầu lắp đặt trên các tàu mới và tàu hiện hữu theo từng giai đoạn.
• Hệ thống phải tuân thủ các tiêu chuẩn kỹ thuật như IEC 62616, đảm bảo độ tin cậy và khả năng hoạt động trong môi trường hàng hải khắc nghiệt.
• Việc vận hành BNWAS phải được đào tạo bài bản cho sĩ quan trực ca và các thành viên thủy thủ đoàn, nhằm đảm bảo hiểu biết đầy đủ về chức năng và cách xử lý khi hệ thống báo động.

Quy trình vận hành BNWAS trên tàu:

• Khi bắt đầu ca trực, sĩ quan trực ca kích hoạt hệ thống và bắt đầu chu trình đếm ngược.
• Sĩ quan phải thực hiện thao tác xác nhận (ví dụ nhấn nút hoặc chạm cảm biến) trong khoảng thời gian quy định để reset chu trình đếm ngược.
• Nếu không có thao tác xác nhận, hệ thống sẽ phát cảnh báo đầu tiên trên buồng lái.
• Tiếp theo, nếu vẫn không có phản hồi, BNWAS sẽ gửi cảnh báo đến các vị trí khác trên tàu như phòng thuyền trưởng hoặc phòng trực ban.
• Trong trường hợp không có ai phản hồi, hệ thống có thể kích hoạt các biện pháp an toàn bổ sung như khóa buồng lái hoặc kích hoạt hệ thống liên lạc khẩn cấp.

Những lợi ích chuyên sâu khi sử dụng BNWAS:

• Giảm thiểu rủi ro tai nạn: Phát hiện sớm các tình huống mất tỉnh táo giúp ngăn ngừa các sự cố do lỗi con người.
• Tăng cường an ninh buồng lái: Hệ thống báo động giúp phát hiện các hành vi bất thường hoặc xâm nhập trái phép.
• Hỗ trợ quản lý thủy thủ đoàn: Giúp thuyền trưởng và quản lý tàu theo dõi hiệu quả hoạt động của sĩ quan trực ca, từ đó điều chỉnh lịch trực và đào tạo phù hợp.
• Tối ưu hóa tuân thủ quy định: Đáp ứng các yêu cầu pháp lý quốc tế về an toàn hàng hải, tránh các hình phạt và nâng cao uy tín của chủ tàu.

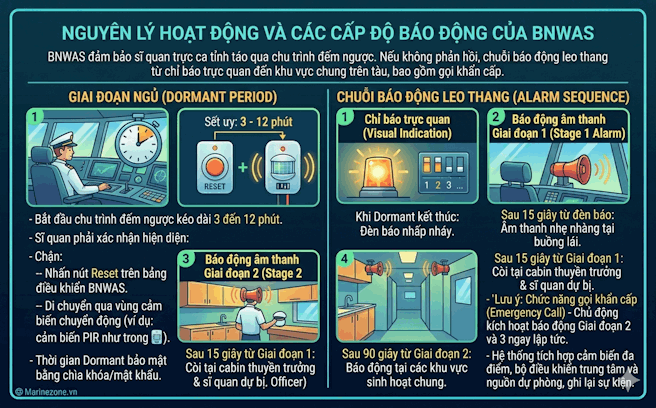

Nguyên Lý Hoạt Động và Các Cấp Độ Báo Động Của BNWAS

Hệ thống BNWAS hoạt động dựa trên chu trình đếm ngược trong giai đoạn ngủ, yêu cầu sĩ quan trực ca xác nhận sự hiện diện bằng cách nhấn nút hoặc di chuyển trong vùng cảm biến để đảm bảo an toàn. Nếu không có phản hồi, hệ thống sẽ kích hoạt chuỗi báo động leo thang gồm nhiều cấp độ: từ chỉ báo trực quan, báo động âm thanh nhẹ nhàng tại buồng lái, đến báo động tại cabin thuyền trưởng và cuối cùng là cảnh báo tại các khu vực chung trên tàu. BNWAS còn tích hợp chức năng gọi khẩn cấp, giúp tăng cường khả năng phản ứng nhanh trong tình huống nguy hiểm. Hệ thống được thiết kế với cảm biến đa điểm, bộ điều khiển trung tâm và nguồn dự phòng, đảm bảo hoạt động liên tục và tuân thủ các tiêu chuẩn quốc tế về an toàn hàng hải.

Giai Đoạn Ngủ (Dormant Period)

Theo tiêu chuẩn MSC.128(75) của Tổ chức Hàng hải Quốc tế (IMO), hệ thống Báo động An toàn Buồng lái (Bridge Navigational Watch Alarm System - BNWAS) vận hành dựa trên một chu trình đếm ngược khép kín nhằm đảm bảo sĩ quan trực ca luôn tỉnh táo và có mặt tại vị trí làm việc. Khi BNWAS được kích hoạt, nó sẽ bắt đầu một giai đoạn ngủ (Dormant Period) kéo dài từ 3 đến 12 phút, tùy theo cấu hình được thiết lập bởi thuyền trưởng hoặc kỹ sư hàng hải có thẩm quyền.

Trong khoảng thời gian này, sĩ quan trực ca phải thực hiện thao tác xác nhận sự hiện diện bằng cách:

• Nhấn nút Reset trên bảng điều khiển BNWAS.
• Hoặc di chuyển qua vùng cảm biến chuyển động được bố trí trong buồng lái để hệ thống nhận diện và đặt lại đồng hồ đếm ngược.

Việc xác nhận này nhằm đảm bảo sĩ quan trực ca không bị mất ý thức hoặc rời khỏi vị trí làm việc trong thời gian dài, từ đó giảm thiểu nguy cơ tai nạn do thiếu giám sát. Thời gian Dormant được bảo mật bằng chìa khóa hoặc mật khẩu, chỉ thuyền trưởng mới có quyền thay đổi thông số này nhằm tránh việc can thiệp trái phép hoặc thao tác sai lệch có thể gây ảnh hưởng đến an toàn vận hành tàu.

Hệ thống BNWAS còn được thiết kế với khả năng ghi lại các sự kiện xác nhận và cảnh báo, phục vụ cho việc kiểm tra và đánh giá sau mỗi ca trực, giúp nâng cao tính minh bạch và trách nhiệm trong công tác quản lý nhân sự trên tàu.

Chuỗi Báo Động Leo Thang (Alarm Sequence)

Nếu sĩ quan trực ca không thực hiện thao tác reset trong thời gian Dormant, BNWAS sẽ tự động kích hoạt chuỗi báo động theo nguyên tắc báo động leo thang nhằm thu hút sự chú ý và cảnh báo các cấp quản lý cao hơn trên tàu. Chuỗi báo động này bao gồm các cấp độ sau:

• Chỉ báo trực quan (Visual Indication): Ngay khi thời gian Dormant kết thúc mà không có thao tác xác nhận, hệ thống sẽ kích hoạt đèn báo nhấp nháy trên bảng điều khiển buồng lái. Đèn này được thiết kế với cường độ sáng cao, dễ dàng quan sát từ mọi vị trí trong buồng lái, giúp sĩ quan trực ca nhận biết tình trạng cảnh báo một cách nhanh chóng.
• Báo động âm thanh Giai đoạn 1 (Stage 1 Alarm): Sau 15 giây kể từ khi đèn báo nhấp nháy, còi báo động tại buồng lái sẽ phát ra âm thanh cảnh báo nhẹ nhàng, không gây giật mình nhưng đủ để thu hút sự chú ý của sĩ quan trực ca. Âm thanh này được thiết kế theo chuẩn quốc tế, đảm bảo không gây ảnh hưởng đến khả năng tập trung và phản ứng của nhân viên trực ca.
• Báo động âm thanh Giai đoạn 2 (Stage 2 Alarm): Nếu trong vòng 15 giây tiếp theo, thao tác reset vẫn chưa được thực hiện, hệ thống sẽ kích hoạt còi báo động tại cabin thuyền trưởng và sĩ quan dự bị. Mục đích của giai đoạn này là thông báo cho các nhân sự cấp cao biết được tình trạng bất thường, từ đó có thể nhanh chóng triển khai các biện pháp xử lý kịp thời.
• Báo động âm thanh Giai đoạn 3 (Stage 3 Alarm): Sau 90 giây kể từ giai đoạn 2, nếu vẫn chưa có phản hồi, báo động sẽ vang lên tại các khu vực sinh hoạt chung của thủy thủ đoàn như nhà ăn, hành lang và các khu vực trọng yếu khác trên tàu. Đối với các tàu lớn, thời gian này có thể được cài đặt trễ tối đa 3 phút nhằm tạo điều kiện cho thuyền trưởng di chuyển kịp thời lên buồng lái để xử lý tình huống.

Lưu ý: BNWAS được tích hợp chức năng gọi khẩn cấp (Emergency Call), cho phép sĩ quan trực ca chủ động kích hoạt báo động giai đoạn 2 và 3 ngay lập tức khi phát hiện các tình huống nguy hiểm hoặc cần hỗ trợ khẩn cấp. Tính năng này giúp tăng cường khả năng phản ứng nhanh và phối hợp xử lý sự cố trên tàu.

Về mặt kỹ thuật, BNWAS sử dụng các cảm biến chuyển động đa điểm và bộ điều khiển trung tâm có khả năng xử lý tín hiệu nhanh, đảm bảo độ tin cậy cao trong mọi điều kiện thời tiết và môi trường làm việc trên biển. Hệ thống còn được trang bị nguồn dự phòng để duy trì hoạt động liên tục trong trường hợp mất điện hoặc sự cố kỹ thuật.

Việc tuân thủ nghiêm ngặt các cấp độ báo động và nguyên lý hoạt động của BNWAS không chỉ giúp nâng cao an toàn hàng hải mà còn đáp ứng các yêu cầu pháp lý quốc tế, góp phần bảo vệ tính mạng con người và tài sản trên biển.

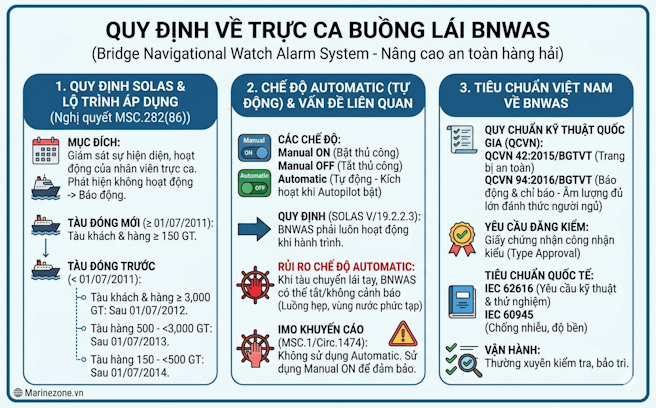

Quy Định Về Trực Ca Buồng Lái BNWAS

Hệ thống BNWAS được quy định bắt buộc theo Công ước SOLAS nhằm nâng cao an toàn hàng hải bằng cách giám sát sự hiện diện và hoạt động của nhân viên trực ca trên buồng lái. Việc áp dụng BNWAS được thực hiện theo lộ trình cụ thể dựa trên ngày đóng mới và dung tích tàu, giúp các chủ tàu có thời gian chuẩn bị phù hợp. BNWAS có ba chế độ hoạt động: Manual ON, Manual OFF và Automatic, trong đó chế độ Automatic tiềm ẩn rủi ro khi tàu chuyển sang lái tay. Do đó, IMO khuyến cáo sử dụng chế độ Manual ON để đảm bảo cảnh báo kịp thời. Tại Việt Nam, BNWAS phải tuân thủ các quy chuẩn kỹ thuật quốc gia và tiêu chuẩn quốc tế như IEC 62616 và IEC 60945, đồng thời được kiểm tra, bảo trì định kỳ nhằm duy trì hiệu quả và độ tin cậy của hệ thống.

Quy Định Của SOLAS Và Lộ Trình Áp Dụng

Theo Nghị quyết MSC.282(86) sửa đổi quy định V/19 của Công ước SOLAS, hệ thống Báo động Trực ca Buồng lái (Bridge Navigational Watch Alarm System - BNWAS) được quy định bắt buộc nhằm nâng cao an toàn hàng hải, đặc biệt trong việc giám sát sự hiện diện và hoạt động của nhân viên trực ca trên buồng lái. BNWAS được thiết kế để phát hiện sự không hoạt động của người trực ca và kích hoạt cảnh báo nhằm ngăn ngừa các tình huống nguy hiểm do mất kiểm soát tàu.

Lộ trình áp dụng BNWAS theo quy định SOLAS được phân chia cụ thể như sau:

• Tàu đóng mới từ 01/07/2011: Tất cả tàu chở khách và tàu hàng có dung tích toàn phần (GT) từ 150 trở lên phải được trang bị BNWAS ngay khi đưa vào hoạt động. Điều này nhằm đảm bảo các tàu mới đều đáp ứng tiêu chuẩn an toàn hiện đại và giảm thiểu rủi ro do lỗi con người trong quá trình vận hành.
• Tàu đóng trước 01/07/2011: Việc trang bị BNWAS được thực hiện theo từng giai đoạn kiểm tra định kỳ đầu tiên sau ngày quy định, cụ thể:
• Tàu khách và tàu hàng có dung tích ≥ 3,000 GT: Phải lắp đặt BNWAS sau ngày 01/07/2012.
• Tàu hàng có dung tích từ 500 đến dưới 3,000 GT: Phải lắp đặt BNWAS sau ngày 01/07/2013.
• Tàu hàng có dung tích từ 150 đến dưới 500 GT: Phải lắp đặt BNWAS sau ngày 01/07/2014.

Việc áp dụng lộ trình này cho phép các chủ tàu có thời gian chuẩn bị và nâng cấp hệ thống an toàn phù hợp với quy mô và loại tàu, đồng thời đảm bảo sự đồng bộ trong việc tuân thủ các tiêu chuẩn quốc tế về an toàn hàng hải.

Chế Độ Automatic (Tự Động) Và Những Vấn Đề Liên Quan

Hệ thống BNWAS được thiết kế với ba chế độ hoạt động chính:

• Manual ON (bật thủ công): Người trực ca chủ động kích hoạt hệ thống để bắt đầu giám sát.
• Manual OFF (tắt thủ công): Người trực ca tắt hệ thống khi không cần thiết hoặc trong các tình huống đặc biệt.
• Automatic (tự động): BNWAS tự động kích hoạt khi hệ thống lái tự động (Autopilot) được bật, nhằm đảm bảo giám sát liên tục khi tàu vận hành tự động.

Tuy nhiên, theo quy định tại SOLAS V/19.2.2.3, BNWAS phải luôn hoạt động trong suốt quá trình tàu hành trình trên biển để đảm bảo an toàn tối đa. Việc sử dụng chế độ Automatic có thể tạo ra các lỗ hổng an toàn nghiêm trọng, đặc biệt khi tàu chuyển sang lái tay trong các khu vực luồng hẹp hoặc vùng nước phức tạp. Trong trường hợp này, nếu BNWAS vẫn ở chế độ Automatic, hệ thống có thể bị tắt hoặc không kích hoạt cảnh báo kịp thời khi người trực ca không phản hồi, dẫn đến nguy cơ mất kiểm soát tàu.

Để khắc phục vấn đề này, Tổ chức Hàng hải Quốc tế (IMO) đã ban hành thông tư MSC.1/Circ.1474, trong đó khuyến cáo các chủ tàu và nhà khai thác không sử dụng chế độ Automatic trên các tàu tuân thủ SOLAS. Thay vào đó, người trực ca phải chủ động bật BNWAS ở chế độ Manual ON khi không sử dụng Autopilot hoặc khi tàu vận hành trong điều kiện đòi hỏi sự giám sát chặt chẽ. Điều này giúp đảm bảo hệ thống luôn trong trạng thái sẵn sàng phát hiện và cảnh báo các tình huống bất thường, từ đó nâng cao hiệu quả phòng ngừa tai nạn hàng hải.

Bên cạnh đó, việc đào tạo và nâng cao nhận thức cho nhân viên trực ca về tầm quan trọng của BNWAS và cách sử dụng đúng các chế độ hoạt động cũng là yếu tố then chốt để đảm bảo an toàn vận hành tàu.

Tiêu Chuẩn Việt Nam Về BNWAS

Tại Việt Nam, việc quản lý và áp dụng hệ thống BNWAS được thực hiện thông qua các quy chuẩn kỹ thuật quốc gia nhằm đảm bảo phù hợp với các tiêu chuẩn quốc tế và điều kiện vận hành thực tế của các tàu hoạt động trong vùng biển Việt Nam.

Cụ thể, các quy chuẩn sau đây đóng vai trò quan trọng trong việc quản lý BNWAS:

• QCVN 42:2015/BGTVT (Trang bị an toàn): Quy chuẩn này quy định các yêu cầu kỹ thuật và an toàn đối với các thiết bị trang bị trên tàu, trong đó BNWAS được phân loại là thiết bị an toàn bắt buộc phải có trên các tàu phù hợp với quy định SOLAS.
• QCVN 94:2016/BGTVT (Báo động và chỉ báo): Quy chuẩn này quy định các yêu cầu về hệ thống báo động, bao gồm âm lượng, tần số và khả năng đánh thức người trực ca đang trong trạng thái ngủ hoặc mất tập trung. BNWAS được xếp vào cấp độ "Báo động" với yêu cầu âm lượng đủ lớn để đảm bảo hiệu quả cảnh báo trong mọi điều kiện môi trường trên tàu.

Để đảm bảo chất lượng và độ tin cậy của hệ thống BNWAS, Cục Đăng kiểm Việt Nam yêu cầu tất cả các thiết bị BNWAS phải có Giấy chứng nhận công nhận kiểu (Type Approval) được cấp bởi các tổ chức chứng nhận uy tín. Các thiết bị này phải thỏa mãn các tiêu chuẩn quốc tế như:

• IEC 62616: Tiêu chuẩn quốc tế về yêu cầu kỹ thuật và thử nghiệm đối với hệ thống BNWAS, bao gồm các phương pháp kiểm tra chức năng, độ bền và khả năng hoạt động trong điều kiện môi trường khắc nghiệt.
• IEC 60945: Tiêu chuẩn chung về thiết bị hàng hải, bao gồm yêu cầu về khả năng chống nhiễu điện từ, độ bền cơ học, và khả năng hoạt động ổn định trong môi trường biển.

Việc tuân thủ các tiêu chuẩn này không chỉ giúp nâng cao độ tin cậy của BNWAS mà còn đảm bảo hệ thống hoạt động hiệu quả trong mọi tình huống, góp phần giảm thiểu rủi ro do lỗi con người và tăng cường an toàn hàng hải trên vùng biển Việt Nam.

Ngoài ra, các chủ tàu và nhà khai thác cần thường xuyên kiểm tra, bảo trì và thử nghiệm BNWAS theo quy định để đảm bảo hệ thống luôn trong trạng thái hoạt động tốt nhất. Việc này bao gồm kiểm tra âm lượng cảnh báo, độ nhạy của cảm biến, và khả năng kích hoạt báo động khi người trực ca không phản hồi trong thời gian quy định.

Hướng Dẫn Lựa Chọn Sản Phẩm BNWAS

Lựa chọn sản phẩm BNWAS cần cân nhắc kỹ lưỡng về tính năng kỹ thuật, độ tin cậy và khả năng tích hợp với hệ thống tàu. Các thiết bị phổ biến như AMI Marine BNWAS 150, Furuno BR-500, Alphatron AlphaBNWAS, NSR NBW-1000 và Navitron NT990 đều đáp ứng các tiêu chuẩn quốc tế với những ưu điểm riêng biệt như hệ thống nguồn điện kép, giao diện thân thiện, tích hợp NMEA và màn hình cảm ứng sắc nét. Việc lắp đặt đúng kỹ thuật, bao gồm vị trí nút Reset thuận tiện, kết nối chuẩn NMEA 0183 với VDR và khả năng tương tác với thiết bị ngoại vi như Radar, ECDIS, là yếu tố quan trọng đảm bảo hiệu quả vận hành. Kiểm tra định kỳ và đào tạo nhân viên cũng là những bước không thể thiếu để duy trì hoạt động ổn định và an toàn.

Đánh Giá Các Thiết Bị BNWAS Phổ Biến

Việc lựa chọn thiết bị BNWAS (Bridge Navigational Watch Alarm System) phù hợp không chỉ dựa trên tiêu chí giá cả mà còn cần xem xét kỹ lưỡng về tính năng kỹ thuật, độ tin cậy, khả năng tích hợp và tuân thủ các tiêu chuẩn quốc tế. Dưới đây là phân tích chuyên sâu về các thiết bị BNWAS hàng đầu trên thị trường hiện nay:

• AMI Marine BNWAS 150: Sản phẩm xuất xứ từ Anh Quốc, nổi bật với hệ thống nguồn điện kép 24V gồm nguồn chính và nguồn dự phòng tự động chuyển đổi khi có sự cố mất điện. Tính năng Tamper Alert giúp cảnh báo khi có hành vi can thiệp hoặc ngắt kết nối trái phép, đảm bảo an toàn và tuân thủ quy định. Thiết bị này được thiết kế để hoạt động ổn định trong môi trường biển khắc nghiệt, với khả năng chống nhiễu điện từ và chống ẩm cao.
• Furuno BR-500: Được phát triển bởi hãng Furuno danh tiếng, BR-500 tuân thủ nghiêm ngặt chuẩn IACS UR E27, đảm bảo đáp ứng các yêu cầu khắt khe về an toàn hàng hải. Thiết bị hỗ trợ đa ngôn ngữ (Anh, Nhật, Trung, Nga), giúp dễ dàng vận hành trong các đội tàu quốc tế. Giao diện người dùng thân thiện, màn hình hiển thị rõ ràng, các nút bấm và cảnh báo được bố trí hợp lý, giảm thiểu sai sót trong quá trình sử dụng.
• Alphatron AlphaBNWAS: Thiết kế nhỏ gọn theo chuẩn DIN (144x72mm) giúp tiết kiệm không gian lắp đặt trên bảng điều khiển. Sản phẩm được chứng nhận bởi Lloyd's Register, một trong những tổ chức chứng nhận uy tín nhất trong ngành hàng hải. AlphaBNWAS tích hợp ngõ ra NMEA, cho phép kết nối trực tiếp với hệ thống ghi dữ liệu hành trình (VDR), hỗ trợ việc phân tích và điều tra khi xảy ra sự cố trên biển.

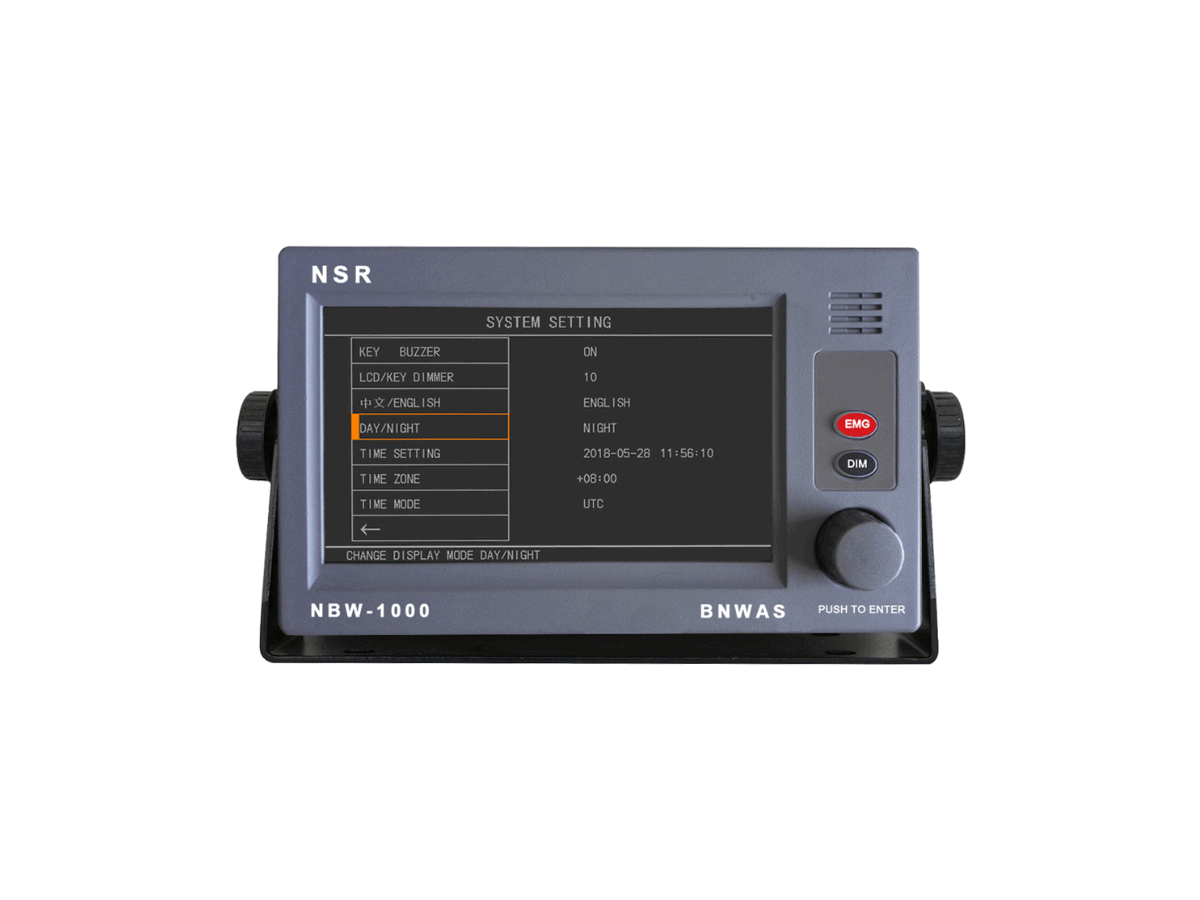

• NSR NBW-1000: Thiết bị sở hữu màn hình cảm ứng LCD 7 inch màu sắc sắc nét, cung cấp giao diện trực quan và dễ thao tác. NBW-1000 có khả năng ghi lại lịch sử bật/tắt nguồn, giúp theo dõi hoạt động của hệ thống trong suốt thời gian vận hành. Cảnh báo lỗi được phát ra bằng tín hiệu AC và DC fail, đảm bảo cảnh báo kịp thời khi có sự cố về nguồn điện hoặc thiết bị.
• Navitron NT990: Đạt chuẩn GL, RMRS và CCS, NT990 đáp ứng đầy đủ các yêu cầu kỹ thuật và an toàn quốc tế. Thiết bị có chức năng cảnh báo Tamper hiệu quả, giúp phát hiện và ngăn chặn các hành vi can thiệp trái phép. NT990 còn được thiết kế để dễ dàng tích hợp với các hệ thống điều khiển và giám sát trên tàu, nâng cao hiệu quả quản lý và vận hành.

Yêu Cầu Lắp Đặt Kỹ Thuật

Lắp đặt Trực Ca Buồng Lái BNWAS đúng kỹ thuật là yếu tố then chốt để đảm bảo hệ thống hoạt động hiệu quả và vượt qua các đợt kiểm tra của Cơ quan Kiểm tra An toàn Tàu biển (PSC). Các yêu cầu kỹ thuật quan trọng bao gồm:

• Vị trí nút Reset: Nút Reset phải được bố trí tại các vị trí có tầm quan sát tốt và thuận tiện cho sĩ quan trực ca như bàn lái, trạm quan sát radar, ECDIS và hai bên cánh gà buồng lái. Việc bố trí này giúp sĩ quan dễ dàng phản hồi cảnh báo BNWAS trong thời gian ngắn nhất, giảm thiểu rủi ro do mất cảnh giác. Đặc biệt, các nút Reset ngoài cánh gà cần đạt chuẩn kháng nước IP56 hoặc IP66 để đảm bảo hoạt động ổn định trong điều kiện môi trường ẩm ướt và có nước biển xâm nhập.
• Tích hợp với VDR: BNWAS bắt buộc phải xuất tín hiệu chuẩn NMEA 0183, cụ thể là câu lệnh $BNALR, để kết nối với hệ thống ghi dữ liệu hành trình (VDR). Việc này không chỉ giúp lưu trữ đầy đủ các sự kiện cảnh báo và thao tác trên BNWAS mà còn hỗ trợ điều tra nguyên nhân khi xảy ra tai nạn hoặc sự cố trên biển. Tín hiệu NMEA 0183 cần được đảm bảo truyền tải ổn định, không bị gián đoạn hoặc sai lệch dữ liệu.
• Kết nối với thiết bị ngoại vi: BNWAS có khả năng nhận tín hiệu reset từ các thiết bị hỗ trợ như Radar hoặc ECDIS, giúp giảm thiểu thao tác bấm nút cơ học cho sĩ quan trực ca. Tính năng này không chỉ nâng cao tính tiện dụng mà còn giảm thiểu nguy cơ sai sót do thao tác thủ công, đồng thời tăng cường sự phối hợp giữa các hệ thống trên tàu để đảm bảo an toàn tối đa.

Chú ý thêm về lắp đặt và vận hành:

• Hệ thống BNWAS cần được kiểm tra định kỳ theo quy định của IMO và các tổ chức chứng nhận để đảm bảo hoạt động ổn định và chính xác.
• Việc đào tạo nhân viên vận hành BNWAS là bắt buộc, giúp họ hiểu rõ chức năng, cách sử dụng và xử lý các tình huống cảnh báo.
• Chọn thiết bị BNWAS có khả năng mở rộng và nâng cấp phần mềm để đáp ứng các yêu cầu kỹ thuật mới trong tương lai.
• Đảm bảo hệ thống điện trên tàu có khả năng cung cấp nguồn ổn định cho BNWAS, tránh các sự cố mất điện ảnh hưởng đến hoạt động của hệ thống.

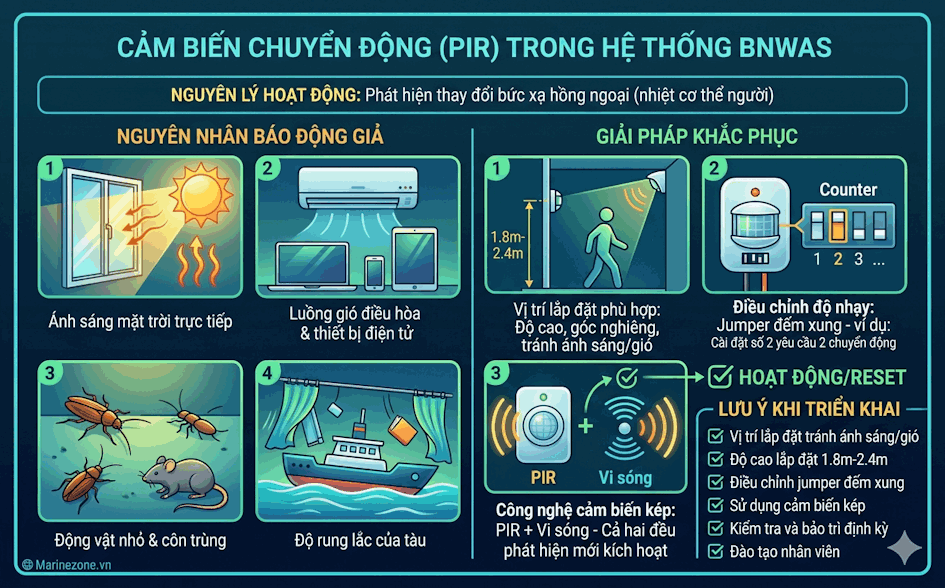

Cảm Biến Chuyển Động (PIR) Trong Hệ Thống Trực Ca Buồng Lái

Cảm biến chuyển động PIR trong hệ thống BNWAS hoạt động dựa trên việc phát hiện sự thay đổi bức xạ hồng ngoại từ vật thể có nhiệt độ cao hơn môi trường, chủ yếu là con người. Tuy nhiên, cảm biến này dễ bị báo động giả do các yếu tố như ánh sáng mặt trời trực tiếp, luồng gió điều hòa, động vật nhỏ, côn trùng và rung lắc của tàu biển gây ra. Để khắc phục, cần lắp đặt cảm biến ở vị trí phù hợp, tránh ánh sáng và gió trực tiếp, đồng thời điều chỉnh độ nhạy bằng jumper đếm xung. Công nghệ cảm biến kép kết hợp PIR và vi sóng giúp nâng cao độ chính xác, giảm thiểu báo động giả. Việc bảo trì định kỳ và đào tạo nhân viên cũng rất quan trọng để đảm bảo hiệu quả hoạt động của hệ thống.

Nguyên Nhân Báo Động Giả Từ Cảm Biến PIR

Cảm biến PIR (Passive Infrared) hoạt động dựa trên nguyên lý phát hiện sự thay đổi bức xạ hồng ngoại phát ra từ các vật thể có nhiệt độ cao hơn môi trường xung quanh, chủ yếu là cơ thể người. Tuy nhiên, do bản chất chỉ đo sự biến đổi nhiệt độ chứ không nhận diện hình ảnh hay hình dạng, cảm biến PIR rất dễ bị kích hoạt báo động giả bởi các yếu tố ngoại cảnh và môi trường phức tạp trên tàu biển trong hệ thống BNWAS (Bridge Navigational Watch Alarm System).

Các nguyên nhân chính dẫn đến báo động giả bao gồm:

• Ánh sáng mặt trời trực tiếp: Khi ánh sáng mặt trời chiếu trực tiếp vào vùng quét của cảm biến, sự thay đổi nhiệt độ đột ngột có thể được cảm biến ghi nhận như một chuyển động. Điều này đặc biệt xảy ra khi ánh sáng chiếu qua cửa sổ hoặc các bề mặt phản chiếu.
• Luồng gió điều hòa và thiết bị điện tử: Cửa gió máy lạnh hoặc các thiết bị phát nhiệt như máy tính, đèn chiếu sáng có thể tạo ra các vùng nhiệt độ biến đổi nhanh trong phạm vi cảm biến, gây kích hoạt báo động không mong muốn.
• Động vật nhỏ và côn trùng: Các sinh vật nhỏ như chuột, gián, hoặc côn trùng bay qua vùng quét cũng phát ra bức xạ hồng ngoại, dẫn đến tín hiệu chuyển động giả.
• Độ rung lắc của tàu: Tàu biển thường xuyên chịu ảnh hưởng của sóng biển và gió, gây rung lắc mạnh. Điều này làm rèm cửa hoặc các vật thể nhẹ trong cabin đung đưa, tạo ra các vệt nhiệt thay đổi liên tục, gây nhiễu cho cảm biến PIR.

Giải Pháp Khắc Phục Báo Động Giả

• Vị trí lắp đặt: Để tối ưu hiệu quả phát hiện và giảm thiểu báo động giả, cảm biến PIR cần được lắp đặt ở vị trí thích hợp. Thông thường, cảm biến nên được gắn thẳng đứng trên vách ngăn, ở độ cao từ 1.8m đến 2.4m so với mặt sàn. Góc nghiêng nhẹ xuống dưới giúp tăng khả năng nhận diện chuyển động của con người trong khu vực giám sát. Đồng thời, tránh lắp đặt cảm biến hướng thẳng vào cửa sổ hoặc các luồng gió điều hòa nhằm hạn chế tác động của ánh sáng mặt trời và luồng khí lạnh.
• Điều chỉnh độ nhạy: Cảm biến PIR thường được trang bị jumper để điều chỉnh số lượng xung chuyển động cần thiết kích hoạt báo động. Việc cài đặt jumper đếm xung (Pulse Counter) sang vị trí số 2 yêu cầu cảm biến phải phát hiện ít nhất 2 chuyển động liên tiếp mới kích hoạt tín hiệu báo động. Cách này giúp giảm thiểu các tín hiệu nhiễu đơn lẻ do côn trùng hoặc các yếu tố môi trường gây ra.
• Công nghệ cảm biến kép (Dual Sensor Technology): Một trong những giải pháp kỹ thuật tiên tiến nhất hiện nay là kết hợp cảm biến PIR với cảm biến vi sóng (Microwave). Cảm biến vi sóng phát ra sóng điện từ và nhận lại tín hiệu phản hồi khi có vật thể chuyển động trong vùng quét. Khi cả hai cảm biến PIR và vi sóng đồng thời phát hiện chuyển động, hệ thống mới gửi tín hiệu báo động hoặc reset. Phương pháp này giúp loại bỏ hầu hết các báo động giả do chỉ một loại cảm biến bị nhiễu, nâng cao độ chính xác và độ tin cậy của hệ thống BNWAS.

Phân tích chuyên sâu về nguyên lý hoạt động và các yếu tố ảnh hưởng:

Cảm biến PIR sử dụng một bộ cảm biến pyroelectric để phát hiện bức xạ hồng ngoại trong dải bước sóng từ 8 đến 14 micromet, tương ứng với nhiệt độ cơ thể người. Khi một vật thể có nhiệt độ khác biệt di chuyển qua vùng quét, sự thay đổi bức xạ hồng ngoại được cảm biến ghi nhận và chuyển đổi thành tín hiệu điện. Tuy nhiên, các yếu tố môi trường như ánh sáng mặt trời, luồng gió lạnh, hoặc vật thể nhỏ cũng có thể tạo ra sự thay đổi nhiệt độ tương tự, dẫn đến báo động giả.

Độ rung lắc của tàu biển là một thách thức đặc thù trong ứng dụng BNWAS. Rung lắc làm cho các vật thể nhẹ như rèm cửa, giấy tờ hoặc các thiết bị treo di chuyển liên tục, tạo ra các vùng nhiệt độ thay đổi không ổn định. Điều này gây nhiễu tín hiệu và làm giảm độ chính xác của cảm biến PIR.

Việc lựa chọn vị trí lắp đặt cảm biến PIR cần cân nhắc kỹ lưỡng để tránh các vùng có ánh sáng mặt trời trực tiếp hoặc luồng gió mạnh. Độ cao lắp đặt cũng ảnh hưởng đến phạm vi và góc quét của cảm biến, từ đó ảnh hưởng đến khả năng phát hiện chuyển động của con người.

Điều chỉnh độ nhạy thông qua jumper đếm xung là một kỹ thuật đơn giản nhưng hiệu quả để lọc các tín hiệu nhiễu ngắn hạn. Việc yêu cầu nhiều chuyển động liên tiếp giúp loại bỏ các tín hiệu giả do côn trùng hoặc các tác động môi trường ngắn hạn.

Công nghệ cảm biến kép kết hợp PIR và vi sóng là giải pháp kỹ thuật tiên tiến nhất hiện nay. Cảm biến vi sóng hoạt động dựa trên nguyên lý Doppler, phát sóng điện từ và nhận lại tín hiệu phản hồi khi có vật thể chuyển động trong vùng quét. Khi kết hợp với cảm biến PIR, hệ thống chỉ kích hoạt báo động khi cả hai cảm biến đồng thời phát hiện chuyển động, giảm thiểu tối đa báo động giả do nhiễu môi trường hoặc các yếu tố không liên quan.

Listing các yếu tố cần lưu ý khi triển khai cảm biến PIR trong BNWAS:

• Đảm bảo vị trí lắp đặt tránh ánh sáng mặt trời trực tiếp và luồng gió điều hòa.
• Chọn độ cao lắp đặt phù hợp từ 1.8m đến 2.4m, góc nghiêng nhẹ xuống dưới.
• Điều chỉnh jumper đếm xung để tăng độ chính xác và giảm báo động giả.
• Sử dụng cảm biến kép PIR + vi sóng để nâng cao độ tin cậy.
• Kiểm tra và bảo trì định kỳ để phát hiện và xử lý các yếu tố gây nhiễu mới phát sinh.
• Đào tạo nhân viên vận hành hiểu rõ nguyên lý và cách xử lý báo động giả.

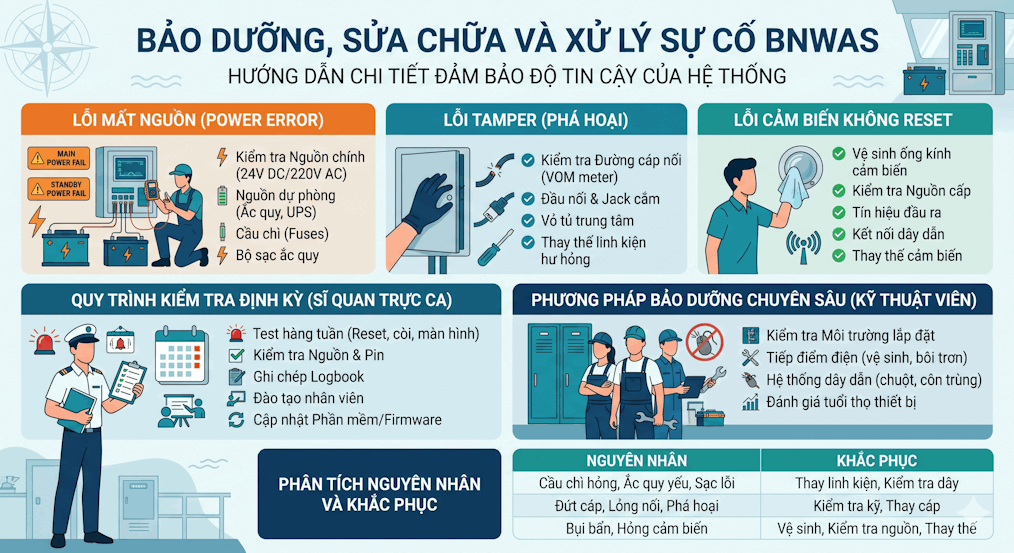

Bảo Dưỡng, Sửa Chữa và Xử Lý Sự Cố BNWAS

Để duy trì hiệu quả hoạt động và độ tin cậy của hệ thống BNWAS (Bridge Navigational Watch Alarm System), việc bảo dưỡng, sửa chữa và xử lý sự cố cần được thực hiện một cách bài bản, chi tiết và tuân thủ nghiêm ngặt các quy trình kỹ thuật. BNWAS là thiết bị an toàn quan trọng trên tàu biển, giúp giám sát trạng thái trực ca của sĩ quan trực và cảnh báo khi có dấu hiệu mất cảnh giác, do đó việc duy trì hệ thống luôn trong trạng thái hoạt động tối ưu là bắt buộc.

• Lỗi mất nguồn (Power Error):

  Khi hệ thống báo lỗi MAIN POWER FAIL hoặc STANDBY POWER FAIL, nguyên nhân phổ biến thường liên quan đến nguồn điện cung cấp cho BNWAS. Việc kiểm tra cần được thực hiện theo các bước sau:

  • Kiểm tra nguồn chính (Main Power Supply): Sử dụng đồng hồ đo điện áp để xác định điện áp đầu vào có ổn định và đúng mức quy định (thường là 24V DC hoặc 220V AC tùy theo thiết kế hệ thống). Kiểm tra các điểm đấu nối, đầu cắm để phát hiện hiện tượng lỏng, oxy hóa hoặc cháy nổ.
  • Kiểm tra nguồn dự phòng (Standby Power Supply): Nguồn dự phòng thường là ắc quy hoặc bộ lưu điện UPS. Đo điện áp ắc quy, kiểm tra mức dung lượng và tình trạng sạc của bộ sạc ắc quy. Đảm bảo cầu chì và các rơ-le bảo vệ không bị hỏng hoặc nhảy.
  • Kiểm tra cầu chì (Fuses): Cầu chì bị đứt hoặc hỏng sẽ làm mất nguồn cấp cho hệ thống. Thay thế cầu chì đúng loại và công suất quy định.
  • Kiểm tra bộ sạc ắc quy (Battery Charger): Đảm bảo bộ sạc hoạt động bình thường, không có dấu hiệu quá nhiệt hoặc hỏng hóc. Kiểm tra các kết nối và dây dẫn.
• Lỗi Tamper (Phá hoại):

  Lỗi Tamper thường xuất hiện khi có sự can thiệp vật lý hoặc phá hoại hệ thống, gây mất kết nối hoặc hư hỏng thiết bị. Để xử lý:

  • Kiểm tra đường cáp nối: Sử dụng đồng hồ VOM (Volt-Ohm Meter) để đo điện trở và kiểm tra tính liên tục của cáp từ tủ trung tâm đến các nút Reset và còi báo động. Đứt cáp hoặc tiếp xúc kém sẽ gây ra lỗi Tamper.
  • Kiểm tra các đầu nối và jack cắm: Đảm bảo các đầu nối không bị lỏng, oxy hóa hoặc hư hỏng cơ học.
  • Kiểm tra vỏ tủ trung tâm và các thiết bị ngoại vi: Đảm bảo không có dấu hiệu mở bung, cạy phá hoặc tác động vật lý làm ảnh hưởng đến hệ thống.
  • Thay thế linh kiện hư hỏng: Nếu phát hiện thiết bị hoặc cáp bị hỏng, cần thay thế ngay bằng linh kiện chính hãng, đảm bảo tương thích và chất lượng.
• Lỗi không reset được từ cảm biến:

  BNWAS sử dụng các cảm biến để phát hiện trạng thái trực ca, do đó cảm biến hoạt động chính xác là yếu tố quyết định. Khi không thể reset được từ cảm biến, cần thực hiện:

  • Vệ sinh ống kính cảm biến: Bụi bẩn, mạng nhện hoặc các vật thể lạ bám trên ống kính sẽ làm giảm độ nhạy và khả năng phát hiện. Sử dụng khăn mềm, dung dịch vệ sinh chuyên dụng để làm sạch nhẹ nhàng.
  • Kiểm tra nguồn cấp điện cho cảm biến: Đo điện áp cấp cho cảm biến, đảm bảo không bị mất nguồn hoặc điện áp không ổn định.
  • Kiểm tra tín hiệu đầu ra của cảm biến: Sử dụng thiết bị đo tín hiệu để xác định cảm biến có phát ra tín hiệu đúng khi có tác động hay không.
  • Kiểm tra kết nối dây dẫn: Đảm bảo dây tín hiệu không bị đứt, lỏng hoặc chập chờn.
  • Thay thế cảm biến khi cần thiết: Nếu cảm biến bị hỏng hoặc lỗi phần cứng, cần thay thế bằng loại cảm biến chính hãng, phù hợp với hệ thống.
• Quy trình kiểm tra định kỳ:

  Để đảm bảo BNWAS luôn hoạt động ổn định và chính xác, sĩ quan trực ca cần thực hiện kiểm tra định kỳ theo quy trình nghiêm ngặt:

  • Thực hiện bài test toàn bộ chuỗi báo động hàng tuần: Kiểm tra tất cả các nút Reset, còi báo động, cảm biến và màn hình hiển thị. Đảm bảo hệ thống phản hồi đúng và cảnh báo kịp thời.
  • Kiểm tra nguồn điện và ắc quy: Đo điện áp, kiểm tra tình trạng sạc và thay thế ắc quy khi cần thiết.
  • Ghi chép chi tiết vào Logbook: Mọi hoạt động kiểm tra, bảo dưỡng, sửa chữa và sự cố cần được ghi lại đầy đủ, rõ ràng, bao gồm thời gian, người thực hiện, kết quả và các biện pháp xử lý.
  • Đào tạo và nâng cao nhận thức: Sĩ quan trực ca và nhân viên kỹ thuật cần được đào tạo bài bản về vận hành, bảo dưỡng và xử lý sự cố BNWAS để đảm bảo phản ứng nhanh và chính xác khi có sự cố xảy ra.
  • Kiểm tra phần mềm và cập nhật firmware: Nếu hệ thống BNWAS có phần mềm điều khiển, cần kiểm tra phiên bản và cập nhật kịp thời để khắc phục lỗi và nâng cao hiệu suất.

Phương pháp bảo dưỡng chuyên sâu:

• Kiểm tra môi trường lắp đặt: Đảm bảo tủ trung tâm và các thiết bị BNWAS được lắp đặt ở nơi khô ráo, tránh ẩm ướt, bụi bẩn và rung động mạnh.
• Kiểm tra các tiếp điểm điện: Vệ sinh và bôi trơn các tiếp điểm để tránh hiện tượng oxy hóa gây mất kết nối hoặc tín hiệu yếu.
• Kiểm tra hệ thống dây dẫn: Định kỳ kiểm tra toàn bộ dây dẫn, tránh hiện tượng đứt, chập hoặc bị cắn phá bởi chuột, côn trùng.
• Đánh giá tuổi thọ thiết bị: Theo dõi thời gian sử dụng của các linh kiện chính, lên kế hoạch thay thế trước khi thiết bị xuống cấp gây ảnh hưởng đến hoạt động hệ thống.

Phân tích nguyên nhân sự cố và khắc phục:

• Nguyên nhân mất nguồn: Thường do hỏng cầu chì, ắc quy yếu, bộ sạc lỗi hoặc dây dẫn bị đứt. Khắc phục bằng cách thay thế linh kiện, kiểm tra và sửa chữa dây dẫn.
• Nguyên nhân lỗi Tamper: Do đứt cáp, lỏng đầu nối hoặc tác động vật lý. Cần kiểm tra kỹ lưỡng và thay thế cáp, sửa chữa đầu nối.
• Nguyên nhân cảm biến không reset: Do bụi bẩn, hỏng cảm biến hoặc mất nguồn. Vệ sinh, kiểm tra nguồn và thay thế cảm biến khi cần.

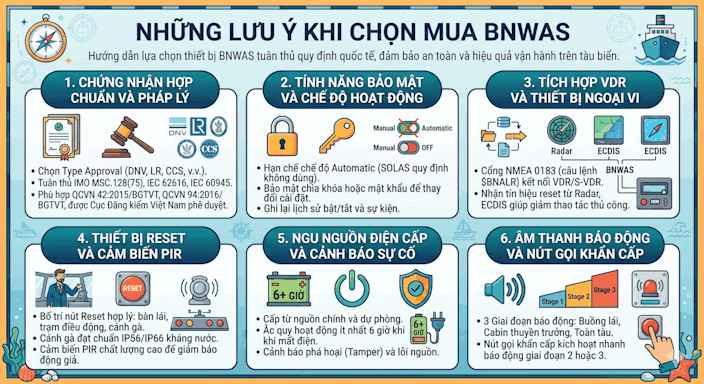

Những Lưu Ý Khi Chọn Mua BNWAS

Việc lựa chọn BNWAS cần đảm bảo thiết bị có chứng nhận hợp chuẩn từ các tổ chức uy tín và tuân thủ nghiêm ngặt các quy định quốc tế cũng như tiêu chuẩn kỹ thuật như IMO MSC.128(75), IEC 62616, IEC 60945, đồng thời phù hợp với quy chuẩn quốc gia Việt Nam. Hệ thống phải có các chế độ hoạt động rõ ràng, trong đó chế độ Automatic bị hạn chế để đảm bảo an toàn liên tục. BNWAS cần bảo mật chế độ và thời gian báo động, đồng thời ghi lại lịch sử sự kiện để phục vụ kiểm tra.

Khả năng tích hợp với máy ghi dữ liệu hành trình (VDR) và các thiết bị ngoại vi như Radar, ECDIS giúp nâng cao hiệu quả vận hành và giảm thiểu thao tác thủ công. Các nút reset và cảm biến chuyển động PIR phải được bố trí hợp lý, đạt tiêu chuẩn chống nước và giảm báo động giả. Nguồn điện dự phòng đảm bảo hoạt động liên tục, kết hợp cảnh báo sự cố giúp duy trì độ tin cậy hệ thống.

Âm thanh báo động được thiết kế theo ba giai đoạn tăng dần về cường độ, kết hợp với nút gọi khẩn cấp đặt ở vị trí thuận tiện để sĩ quan trực ca có thể kích hoạt nhanh chóng khi cần thiết, đảm bảo phản ứng kịp thời trong mọi tình huống.

Chứng Nhận Hợp Chuẩn và Khung Pháp Lý

Việc lựa chọn thiết bị BNWAS (Bridge Navigational Watch Alarm System) cần ưu tiên các sản phẩm đã được cấp Giấy chứng nhận công nhận kiểu (Type Approval) bởi các tổ chức phân cấp uy tín như DNV, Lloyd's Register, China Classification Society (CCS) hoặc các cơ quan đăng kiểm quốc gia tương ứng. Đây là yếu tố tiên quyết đảm bảo thiết bị đáp ứng các tiêu chuẩn kỹ thuật và an toàn hàng hải quốc tế.

Thiết bị BNWAS phải tuân thủ nghiêm ngặt các quy định của Nghị quyết IMO MSC.128(75) – quy định về hệ thống báo động trực ca trên cầu tàu, đồng thời phù hợp với các tiêu chuẩn kỹ thuật quốc tế như IEC 62616 (Yêu cầu kỹ thuật cho BNWAS) và IEC 60945 (Thiết bị hàng hải – Yêu cầu chung, thử nghiệm và hướng dẫn sử dụng). Việc tuân thủ các tiêu chuẩn này giúp đảm bảo tính tương thích và hiệu quả hoạt động của BNWAS trong môi trường hàng hải khắc nghiệt.

Đối với tàu mang cờ Việt Nam, thiết bị BNWAS phải đáp ứng các yêu cầu quy chuẩn kỹ thuật quốc gia như QCVN 42:2015/BGTVT và QCVN 94:2016/BGTVT, được Cục Đăng kiểm Việt Nam phê duyệt. Điều này không chỉ đảm bảo tính pháp lý mà còn giúp thiết bị phù hợp với điều kiện vận hành và quy định quản lý của Việt Nam.

Tính Năng Bảo Mật và Chế Độ Hoạt Động

Hệ thống BNWAS cần được thiết kế với ba chế độ hoạt động cơ bản:

• Manual ON: Sĩ quan trực ca chủ động bật hệ thống.
• Manual OFF: Hệ thống được tắt thủ công khi không cần thiết.
• Automatic: Hệ thống tự động kích hoạt dựa trên tín hiệu từ các thiết bị khác.

Tuy nhiên, theo quy định SOLAS, chế độ Automatic không được phép sử dụng trên tàu để đảm bảo BNWAS luôn hoạt động trong suốt hành trình, tránh trường hợp hệ thống bị vô hiệu hóa do lỗi tự động hoặc thao tác không đúng.

Để bảo vệ tính toàn vẹn của hệ thống, chế độ và thời gian đếm ngược báo động phải được bảo mật bằng chìa khóa vật lý hoặc mật khẩu kỹ thuật số, chỉ thuyền trưởng hoặc người được ủy quyền mới có quyền điều chỉnh. Ngoài ra, hệ thống nên có khả năng ghi lại lịch sử bật/tắt và các sự kiện liên quan để phục vụ công tác thanh tra, kiểm tra và điều tra khi có sự cố xảy ra.

Khả Năng Tích Hợp Máy Ghi Dữ Liệu (VDR) và Thiết Bị Ngoại Vi

BNWAS cần được trang bị cổng xuất tín hiệu theo chuẩn NMEA 0183, đặc biệt câu lệnh $BNALR, để kết nối trực tiếp với các hệ thống máy ghi dữ liệu hành trình (VDR) hoặc máy ghi dữ liệu hành trình đơn giản (S-VDR). Việc này giúp ghi lại trạng thái báo động của BNWAS trong dữ liệu hành trình, hỗ trợ điều tra nguyên nhân tai nạn hoặc sự cố trên tàu.

Hệ thống nên có khả năng nhận tín hiệu reset từ các thiết bị hàng hải khác như Radar, ECDIS nhằm giảm thiểu thao tác thủ công cho sĩ quan trực ca. Việc tích hợp này không chỉ nâng cao hiệu quả vận hành mà còn giảm thiểu nguy cơ bỏ sót báo động do thao tác không kịp thời.

Thiết Bị Reset và Cảm Biến Chuyển Động (PIR)

Nút nhấn reset là thành phần quan trọng giúp sĩ quan trực ca xác nhận sự hiện diện và tránh báo động giả. Các nút này cần được bố trí tại các vị trí có tầm quan sát tốt và dễ tiếp cận như:

• Bàn lái chính
• Trạm điều động
• Hai bên cánh gà buồng lái

Đặc biệt, các nút nhấn ngoài cánh gà phải đạt tiêu chuẩn kháng nước IP56 hoặc IP66 để đảm bảo hoạt động ổn định trong điều kiện môi trường ẩm ướt, có nước biển và bụi bẩn.

Đối với cảm biến chuyển động, nên ưu tiên sử dụng cảm biến kép hoặc cảm biến có khả năng đếm xung để giảm thiểu báo động giả do các yếu tố như rèm cửa chuyển động nhẹ hoặc rung lắc tàu. Cảm biến PIR (Passive Infrared Sensor) chất lượng cao sẽ giúp phát hiện chính xác sự hiện diện của con người, nâng cao độ tin cậy của hệ thống.

Nguồn Điện Cấp và Hệ Thống Cảnh Báo Sự Cố

BNWAS phải được cấp nguồn từ nguồn chính và nguồn dự phòng hoặc trang bị hệ thống ắc quy dự phòng có khả năng duy trì hoạt động ít nhất 6 giờ liên tục trong trường hợp mất điện. Điều này đảm bảo hệ thống luôn sẵn sàng hoạt động trong mọi tình huống khẩn cấp.

Hệ thống cần tích hợp các cảnh báo sự cố như:

• Cảnh báo phá hoại (Tamper alert): Phát hiện các hành vi can thiệp trái phép hoặc tháo gỡ thiết bị.
• Cảnh báo lỗi nguồn: Thông báo khi nguồn điện cấp cho BNWAS bị gián đoạn hoặc không ổn định.

Những cảnh báo này giúp duy trì tính toàn vẹn và độ tin cậy của BNWAS, đồng thời hỗ trợ công tác bảo trì và kiểm tra định kỳ.

Âm Thanh Báo Động và Nút Gọi Khẩn Cấp

Chuỗi báo động của BNWAS phải được thiết kế theo ba giai đoạn rõ ràng nhằm đảm bảo hiệu quả cảnh báo và phản ứng kịp thời:

• Giai đoạn 1: Cảnh báo thị giác (đèn LED hoặc màn hình hiển thị) và báo động âm thanh nhẹ tại buồng lái. Âm lượng báo động giai đoạn này cần được điều chỉnh phù hợp để thu hút sự chú ý mà không gây giật mình hoặc làm gián đoạn công việc.
• Giai đoạn 2: Báo động âm thanh mạnh hơn tại cabin thuyền trưởng và các khu vực sinh hoạt chung.
• Giai đoạn 3: Báo động toàn bộ hệ thống, kích hoạt các thiết bị hỗ trợ khẩn cấp.

Hệ thống bắt buộc phải tích hợp nút gọi khẩn cấp cho phép sĩ quan trực ca kích hoạt báo động giai đoạn 2 hoặc 3 ngay lập tức khi phát hiện tình huống nguy hiểm hoặc cần hỗ trợ khẩn cấp. Nút này cần được bố trí thuận tiện, dễ nhận biết và có khả năng hoạt động ổn định trong mọi điều kiện môi trường.

Những Câu Hỏi Thường Gặp (FAQs)

Hệ thống BNWAS đóng vai trò quan trọng trong việc đảm bảo an toàn trực ca trên cầu tàu bằng cách giám sát liên tục và phát hiện kịp thời các tình huống bất thường. Khi tàu thả neo, BNWAS thường được tắt nhưng nên duy trì hoạt động trong điều kiện đặc biệt để phòng ngừa rủi ro. BNWAS cần được vận hành ở chế độ Manual ON để tránh lỗi tự động và đảm bảo giám sát chủ động. Bộ đếm thời gian của Autopilot không thể thay thế BNWAS do thiếu các chức năng an toàn cần thiết. Việc thay đổi thiết lập BNWAS chỉ do thuyền trưởng thực hiện nhằm bảo vệ tính toàn vẹn hệ thống. Báo động giả từ cảm biến PIR có thể được giảm thiểu bằng cách điều chỉnh vị trí và độ nhạy cảm biến. Chuỗi báo động leo thang diễn ra theo các giai đoạn rõ ràng trong khoảng thời gian cụ thể để huy động sự chú ý và hỗ trợ kịp thời. Báo động chỉ được xác nhận trực tiếp tại buồng lái, không thể hủy từ xa, nhằm tăng cường an toàn. Lịch kiểm tra BNWAS bao gồm kiểm tra hàng tuần và kiểm tra toàn diện hàng năm để đảm bảo hệ thống luôn hoạt động hiệu quả.

1. Tàu thả neo có cần bật BNWAS không?

Theo quy định SOLAS V/19, hệ thống Bridge Navigational Watch Alarm System (BNWAS) phải luôn được kích hoạt khi tàu đang hành trình trên biển nhằm đảm bảo an toàn và giám sát liên tục tình trạng trực ca trên cầu tàu. Tuy nhiên, khi tàu thả neo, BNWAS thường được tắt để tránh báo động không cần thiết do tàu không di chuyển. Dù vậy, các tổ chức uy tín như British Marine khuyến cáo nên duy trì BNWAS hoạt động trong giai đoạn thả neo, đặc biệt trong điều kiện thời tiết xấu hoặc khi có nguy cơ sự cố y tế hoặc mất tập trung của sĩ quan trực ca. Việc này giúp phòng ngừa các rủi ro tiềm ẩn như ngủ gật, mất ý thức hoặc các tình huống khẩn cấp khác có thể xảy ra trên cầu tàu.

2. Có thể cài đặt BNWAS ở chế độ Automatic không?

Mặc dù nhiều hệ thống BNWAS hiện đại được trang bị chế độ Automatic nhằm giảm thiểu thao tác thủ công, tuy nhiên, theo khuyến cáo của IMO, chế độ này không nên được sử dụng trên các tàu tuân thủ quy định SOLAS. Lý do là BNWAS phải luôn hoạt động liên tục trong suốt quá trình tàu hành trình, kể cả khi tàu đang lái tay trong các luồng hẹp hoặc khu vực có mật độ giao thông cao. Việc đặt BNWAS ở chế độ Manual ON đảm bảo hệ thống không bị vô hiệu hóa hoặc tạm dừng do lỗi tự động, đồng thời giúp sĩ quan trực ca duy trì sự giám sát chủ động và kịp thời phản ứng với các tình huống bất thường.

3. Bộ đếm thời gian của Autopilot có thay thế BNWAS không?

Bộ đếm thời gian trên hệ thống Autopilot chỉ là một tính năng nhắc nhở đơn thuần nhằm cảnh báo sĩ quan trực ca khi không có thao tác điều khiển trong một khoảng thời gian nhất định. Nó không đáp ứng đầy đủ các yêu cầu kỹ thuật và an toàn của BNWAS. Theo tiêu chuẩn MSC.128(75), BNWAS phải có khả năng:

• Phát chuỗi báo động leo thang với nhiều cấp độ cảnh báo khác nhau.
• Lưu trữ nhật ký lỗi và sự kiện để phục vụ kiểm tra và điều tra sau này.
• Chống phá hoại, đảm bảo hệ thống không bị vô hiệu hóa trái phép.
• Hoạt động độc lập, không phụ thuộc vào các hệ thống khác trên tàu.

Do đó, bộ đếm thời gian của Autopilot không thể thay thế BNWAS trong việc đảm bảo an toàn trực ca trên cầu tàu.

4. Ai có quyền thay đổi thời gian Dormant và bật/tắt BNWAS?

Việc thay đổi các thiết lập quan trọng như thời gian Dormant (khoảng thời gian không có thao tác trên cầu tàu trước khi báo động kích hoạt) và bật/tắt BNWAS chỉ được phép thực hiện bởi thuyền trưởng. Quyền này được bảo mật nghiêm ngặt thông qua chìa khóa vật lý hoặc mật khẩu điện tử nhằm ngăn chặn sự can thiệp trái phép từ các thuyền viên khác. Điều này đảm bảo tính toàn vẹn và độ tin cậy của hệ thống, đồng thời tránh các rủi ro do thao tác sai hoặc cố ý vô hiệu hóa BNWAS.

5. Nguyên nhân và cách khắc phục báo động giả từ cảm biến PIR?

Cảm biến Passive Infrared (PIR) trong BNWAS có nhiệm vụ phát hiện chuyển động của con người trên cầu tàu để xác nhận sĩ quan trực ca đang làm việc. Tuy nhiên, cảm biến này có thể phát sinh báo động giả do các yếu tố môi trường như:

• Ánh sáng mặt trời chiếu trực tiếp hoặc phản xạ mạnh gây nhiễu tín hiệu.
• Luồng gió từ điều hòa làm rèm cửa hoặc vật nhẹ khác đung đưa.
• Động vật nhỏ như chim hoặc côn trùng bay qua khu vực cảm biến.

Để khắc phục, cần thực hiện các biện pháp kỹ thuật sau:

• Lắp đặt cảm biến PIR ở vị trí phù hợp, tránh ánh sáng trực tiếp và luồng gió mạnh.
• Điều chỉnh độ nhạy của cảm biến để giảm thiểu báo động giả mà vẫn đảm bảo phát hiện chuyển động người.
• Sử dụng cảm biến kép (kết hợp PIR và cảm biến siêu âm) hoặc kỹ thuật đếm xung để xác nhận chuyển động thực sự.

6. Chuỗi báo động leo thang diễn ra trong bao lâu?

Chuỗi báo động của BNWAS được thiết kế theo mô hình leo thang nhằm cảnh báo và huy động sự chú ý của các sĩ quan trực ca và dự phòng một cách hiệu quả. Thời gian và các giai đoạn báo động như sau:

• Ngay khi hết thời gian Dormant: Đèn báo nhấp nháy trên bảng điều khiển cầu tàu để cảnh báo ban đầu.
• 15 giây sau: Còi báo động giai đoạn 1 được kích hoạt tại buồng lái, thu hút sự chú ý của sĩ quan trực ca.
• 15 giây tiếp theo: Báo động giai đoạn 2 phát ra tại cabin thuyền trưởng và sĩ quan dự bị, yêu cầu sự can thiệp nhanh chóng.
• 90 giây sau giai đoạn 2: Báo động giai đoạn 3 được kích hoạt tại khu vực sinh hoạt chung, nhằm huy động sự hỗ trợ từ các thành viên khác trên tàu. Trên các tàu lớn, giai đoạn này có thể trễ tối đa 3 phút để phù hợp với quy mô và bố trí tàu.

7. Có thể hủy báo động BNWAS từ xa không?

Không thể hủy hoặc xác nhận báo động BNWAS từ xa. Thiết kế hệ thống yêu cầu báo động chỉ được xác nhận và tắt còi trực tiếp tại buồng lái. Khi báo động giai đoạn 2 hoặc 3 được kích hoạt, thiết bị reset và tắt còi không được đặt ngoài khu vực buồng lái nhằm đảm bảo sĩ quan dự phòng phải trực tiếp lên buồng lái để kiểm tra và xác minh tình trạng thực tế. Điều này giúp ngăn ngừa việc bỏ qua hoặc vô hiệu hóa báo động một cách không đúng quy trình, tăng cường an toàn cho tàu và thủy thủ đoàn.

8. Lịch kiểm tra BNWAS đúng chuẩn như thế nào?

• Hàng tuần: Thực hiện bài kiểm tra toàn bộ chuỗi báo động BNWAS. Quy trình bao gồm kích hoạt hệ thống, đợi đến giai đoạn 2 của báo động, sau đó nhấn nút Reset để xác nhận hệ thống hoạt động chính xác. Kết quả kiểm tra phải được ghi chép đầy đủ vào Logbook để phục vụ kiểm tra và giám sát.
• Hàng năm: Kỹ sư chuyên môn tiến hành kiểm tra toàn diện hệ thống BNWAS, bao gồm:
• Kiểm tra chức năng nút reset ngoài cánh gà.
• Đánh giá hiệu suất và độ nhạy của cảm biến PIR.
• Kiểm tra nguồn điện dự phòng để đảm bảo hệ thống hoạt động liên tục khi mất điện chính.

Cảm ơn bạn đã đọc bài

Nếu bạn cần hỗ trợ thêm thông tin, xin mời liên hệ

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
•
