Máy đo sâu hàng hải NED 3010

Tổng quan về máy đo sâu tàu biển NED 3010 của NSR

NED 3010 là máy đo sâu hàng hải thế hệ mới do NSR – New Sunrise Co., Ltd phát triển, được thiết kế chuyên dụng cho điều hướng tàu biển, tàu hàng, tàu dịch vụ và các phương tiện hoạt động ngoài khơi. Thiết bị sử dụng công nghệ SDR (Software Defined Radio) kết hợp hệ điều hành Android, mang lại độ chính xác cao, khả năng xử lý linh hoạt và giao diện trực quan, phù hợp với xu hướng số hóa buồng lái hiện đại.

Trong hệ thống thiết bị hàng hải, máy đo sâu là một trong những cảm biến quan trọng nhất, cung cấp thông tin liên tục về độ sâu nước dưới đáy tàu, hỗ trợ thuyền trưởng và sỹ quan boong điều hướng an toàn, tránh mắc cạn, tối ưu tuyến hành trình khi đi vào vùng nước nông, luồng hẹp hoặc khu vực có địa hình đáy phức tạp. Máy đo sâu tàu biển NED 3010 được NSR định vị là giải pháp đo sâu tin cậy, đáp ứng đầy đủ các tiêu chuẩn quốc tế của IMO và ISO, đồng thời đạt chứng nhận phân cấp từ các tổ chức đăng kiểm uy tín.

Nhờ cấu hình phần cứng mạnh, màn hình màu kích thước lớn và khả năng tự động hóa cao, NED 3010 echo sounder không chỉ phù hợp cho tàu mới đóng mà còn là lựa chọn tối ưu cho các dự án nâng cấp, thay thế máy đo sâu cũ trên tàu đang khai thác. Thiết bị được thiết kế để hoạt động ổn định trong môi trường hàng hải khắc nghiệt, với cấp bảo vệ IP22 cho màn hình hiển thị và IP68 cho đầu dò, đảm bảo độ bền và độ tin cậy lâu dài.

Công nghệ SDR và hệ điều hành Android trên NED 3010

Một trong những điểm khác biệt nổi bật của máy đo sâu NED 3010 so với các dòng echo sounder truyền thống là việc áp dụng công nghệ SDR (Software Defined Radio). Thay vì phụ thuộc hoàn toàn vào phần cứng cố định, SDR cho phép nhiều chức năng xử lý tín hiệu được thực hiện bằng phần mềm, giúp thiết bị linh hoạt hơn trong việc tối ưu thuật toán, cải thiện chất lượng tín hiệu và nâng cấp tính năng trong tương lai.

Với SDR, NED 3010 có khả năng xử lý tín hiệu phản hồi từ đầu dò một cách tinh vi, lọc nhiễu tốt hơn, phân biệt rõ đáy thật với các tín hiệu giả do sinh vật biển, bọt khí hay nhiễu đa đường gây ra. Điều này đặc biệt quan trọng khi tàu hoạt động ở vùng nước nông, khu vực có đáy không đồng nhất hoặc khi điều kiện biển động mạnh. Độ ổn định và độ chính xác cao của thiết bị là kết quả trực tiếp từ nền tảng công nghệ SDR kết hợp với thuật toán xử lý tín hiệu được NSR tối ưu cho môi trường hàng hải.

Bên cạnh SDR, NED 3010 echo sounder sử dụng hệ điều hành Android làm nền tảng cho giao diện người dùng và điều khiển. Android mang lại nhiều lợi thế: tốc độ phản hồi nhanh, khả năng hiển thị đồ họa mượt mà, hỗ trợ cảm ứng đa điểm và dễ dàng tùy biến giao diện theo nhu cầu khai thác. Thuyền viên có thể thao tác trực tiếp trên màn hình cảm ứng 10.1 inch, truy cập nhanh các chức năng như thay đổi thang đo, điều chỉnh độ lợi (gain), xem lại lịch sử đo sâu hoặc cấu hình báo động.

Việc sử dụng Android cũng giúp máy đo sâu hàng hải NED 3010 dễ dàng tích hợp vào hệ sinh thái thiết bị buồng lái hiện đại, nơi nhiều nhà sản xuất đang chuyển dần sang các nền tảng mở, hỗ trợ cập nhật phần mềm, nâng cấp tính năng và chuẩn hóa giao diện vận hành. Điều này mang lại lợi ích lâu dài cho chủ tàu và đơn vị khai thác khi cần bảo trì, cập nhật hoặc mở rộng chức năng trong tương lai.

Đặc tính kỹ thuật và hiệu năng đo sâu của NED 3010

Về mặt kỹ thuật, NED 3010 được thiết kế với cấu hình phù hợp cho đa dạng loại tàu, từ tàu ven biển đến tàu viễn dương. Thiết bị hỗ trợ 2 kênh đo, cho phép làm việc với hai tần số khác nhau là 200 kHz và 50 kHz. Tần số 200 kHz thường được sử dụng cho vùng nước nông, cho độ phân giải cao và chi tiết đáy tốt, trong khi tần số 50 kHz thích hợp cho vùng nước sâu hơn, giúp tín hiệu xuyên sâu tốt hơn trong môi trường nước có độ đục hoặc nhiễu cao.

Dải đo của máy đo sâu tàu biển NED 3010 được NSR tối ưu cho điều hướng: ở tần số 200 kHz, thiết bị có thể đo từ 0,3 m đến 200 m, đáp ứng tốt nhu cầu khi tàu ra vào cảng, luồng hẹp hoặc neo đậu. Ở tần số 50 kHz, dải đo từ 2 m đến 200 m phù hợp cho hành trình ngoài khơi, khu vực nước sâu vừa và sâu. Công suất phát 600 W giúp tín hiệu âm truyền đi mạnh mẽ, đảm bảo thu được phản hồi rõ ràng ngay cả trong điều kiện biển động hoặc đáy biển phức tạp.

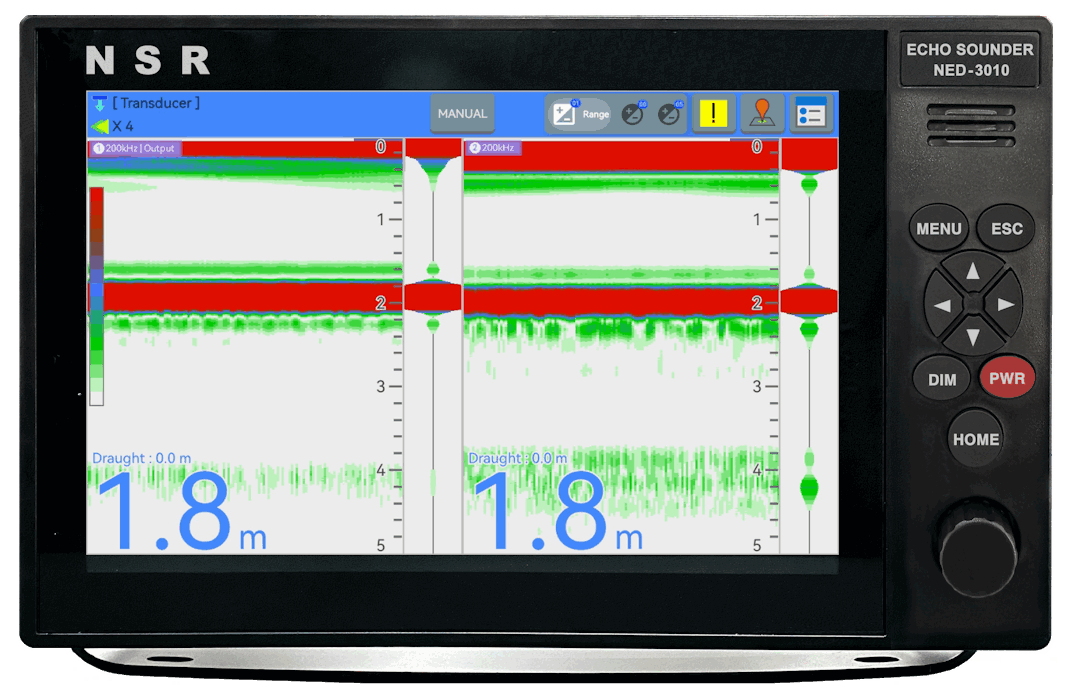

Màn hình hiển thị của NED 3010 echo sounder là loại LCD màu 10.1 inch với độ phân giải 1280×800, hỗ trợ cảm ứng, cho phép hiển thị đồng thời dạng số và dạng đồ thị (echogram). Thuyền viên có thể quan sát trực quan cấu trúc đáy, xu hướng thay đổi độ sâu theo thời gian, đồng thời theo dõi giá trị độ sâu tức thời tại vị trí tàu. Giao diện được NSR thiết kế thân thiện, dễ đọc trong nhiều điều kiện ánh sáng khác nhau, hỗ trợ tốt cho ca trực đêm và ban ngày.

Về nguồn cấp, máy đo sâu NED 3010 sử dụng điện một chiều DC 24 V với dải chấp nhận rộng từ 9 V đến 36 V, phù hợp với hệ thống điện thông dụng trên tàu biển. Kích thước màn hình hiển thị khoảng 189,8 (H) × 321,3 (W) × 100,6 (D) mm và trọng lượng 2,25 kg, thuận tiện cho việc lắp đặt trên bảng điều khiển buồng lái, kể cả trong không gian hạn chế. Cấp bảo vệ IP22 cho màn hình đảm bảo chống nhỏ giọt và bụi ở mức cơ bản, trong khi đầu dò đạt IP68, có thể hoạt động liên tục dưới nước mà không bị xâm nhập.

Bảng thông số kỹ thuật máy đo sâu NED 3010

Chuẩn mực IMO, ISO và chứng nhận đăng kiểm của NED 3010

Trong lĩnh vực thiết bị hàng hải, việc tuân thủ các tiêu chuẩn quốc tế là yếu tố then chốt để đảm bảo an toàn hàng hải và khả năng chấp nhận của các cơ quan đăng kiểm. Máy đo sâu hàng hải NED 3010 được NSR thiết kế phù hợp với các yêu cầu của IMO và ISO, cụ thể là các tiêu chuẩn IMO MSC.74 (69) Annex 4: A.224(VII), IMO MSC.302 (87) và ISO 9875. Điều này đảm bảo rằng thiết bị đáp ứng đầy đủ các yêu cầu về hiệu năng, độ chính xác, hiển thị và báo động cho máy đo sâu dùng trong điều hướng.

Tiêu chuẩn IMO MSC.74 (69) Annex 4: A.224(VII) quy định các yêu cầu tối thiểu đối với echo sounder trên tàu biển, bao gồm dải đo, độ phân giải, độ chính xác, khả năng hiển thị và ghi lại thông tin độ sâu. NED 3010 được thiết kế để đáp ứng những yêu cầu này, đảm bảo rằng thông tin độ sâu cung cấp cho sỹ quan boong là đáng tin cậy trong mọi điều kiện khai thác. Tiêu chuẩn MSC.302 (87) liên quan đến hệ thống báo động và chỉ báo trên tàu, trong đó chức năng BAM alarm của NED 3010 cho phép tích hợp vào hệ thống báo động tập trung, giúp cảnh báo kịp thời khi độ sâu dưới đáy tàu giảm xuống dưới ngưỡng an toàn.

Về phía ISO, tiêu chuẩn ISO 9875 đưa ra các yêu cầu chi tiết cho thiết bị đo sâu dùng cho điều hướng, bao gồm phương pháp đo, xử lý tín hiệu, hiển thị và độ tin cậy. Việc máy đo sâu NED 3010 tuân thủ ISO 9875 cho thấy NSR chú trọng đến tính nhất quán và khả năng tương thích quốc tế của sản phẩm, tạo thuận lợi cho việc lắp đặt trên tàu mang cờ nhiều quốc gia khác nhau.

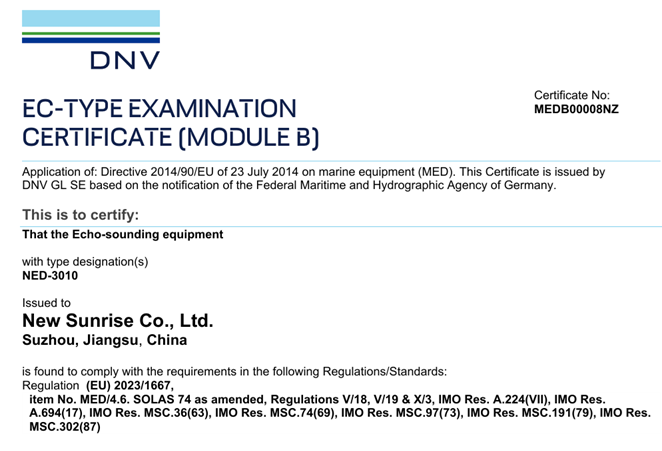

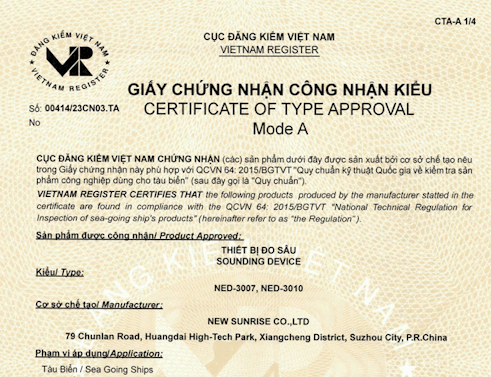

Không chỉ dừng ở việc đáp ứng tiêu chuẩn, NED 3010 echo sounder còn đạt chứng nhận Type Approval từ các tổ chức đăng kiểm lớn như DNV (MED) và CCS. Chứng nhận DNV theo chỉ thị MED (Marine Equipment Directive) của châu Âu cho phép thiết bị được lắp đặt trên tàu mang cờ các quốc gia EU, trong khi chứng nhận CCS (China Classification Society) khẳng định sự phù hợp của sản phẩm với yêu cầu của thị trường châu Á và quốc tế. Các chứng nhận này là minh chứng rõ ràng cho chất lượng thiết kế, quy trình sản xuất và độ tin cậy vận hành của máy đo sâu tàu biển NED 3010.

Chức năng tự động, báo động và giao tiếp dữ liệu

Để hỗ trợ tối đa cho thuyền viên trong quá trình điều hướng, máy đo sâu NED 3010 được trang bị nhiều chức năng tự động thông minh. Chức năng tự động phát hiện độ sâu (auto depth detection) giúp thiết bị tự động nhận diện và khóa vào đáy thật, giảm thiểu nguy cơ đọc nhầm do nhiễu hoặc vật thể lơ lửng. Chức năng tự động thang đo (auto range) cho phép hệ thống tự điều chỉnh dải hiển thị phù hợp với độ sâu thực tế, giúp màn hình luôn thể hiện rõ ràng khu vực đáy quan trọng đối với an toàn tàu.

Chức năng tự động gain (auto gain) là một điểm mạnh khác của NED 3010 echo sounder. Thay vì yêu cầu thuyền viên liên tục tinh chỉnh độ lợi để có hình ảnh đáy rõ nét, thiết bị tự động tối ưu gain dựa trên điều kiện tín hiệu thu được, đảm bảo hiển thị ổn định và giảm tải công việc cho ca trực. Trong trường hợp cần thiết, người vận hành vẫn có thể chuyển sang chế độ điều chỉnh thủ công để tinh chỉnh theo kinh nghiệm và điều kiện cụ thể.

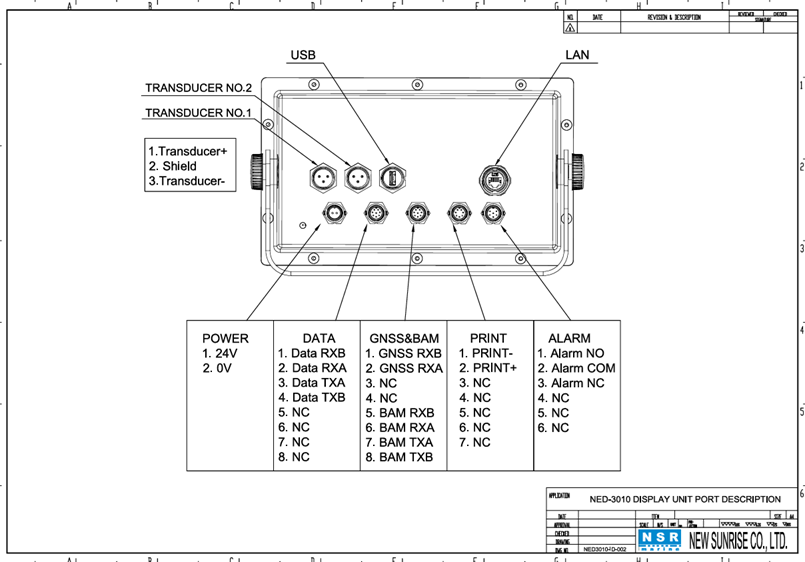

Về mặt an toàn, NED 3010 tích hợp chức năng báo động BAM, cho phép thiết bị kết nối với hệ thống báo động và giám sát trên tàu. Khi độ sâu dưới đáy tàu giảm xuống dưới giá trị cài đặt, hệ thống sẽ kích hoạt cảnh báo âm thanh và hình ảnh, giúp sỹ quan boong kịp thời điều chỉnh hướng đi hoặc tốc độ để tránh nguy cơ mắc cạn. Khả năng tích hợp vào mạng báo động chung giúp thông tin từ máy đo sâu không bị bỏ sót trong môi trường buồng lái có nhiều thiết bị.

Về giao tiếp dữ liệu, máy đo sâu hàng hải NED 3010 hỗ trợ giao diện I/O sentence theo IEC 61162-1 và IEC 61162-2, tương thích với chuẩn NMEA thông dụng trong hàng hải. Điều này cho phép thiết bị truyền dữ liệu độ sâu đến các hệ thống khác trên tàu như ECDIS, radar, VDR, hệ thống giám sát trung tâm hoặc các bộ ghi dữ liệu hành trình. Khả năng chia sẻ dữ liệu độ sâu theo chuẩn quốc tế giúp tối ưu hóa việc tích hợp hệ thống, hỗ trợ phân tích hành trình và nâng cao an toàn điều hướng.

Danh mục thiết bị đi kèm và tùy chọn lắp đặt NED 3010

Để đảm bảo tính hoàn chỉnh và linh hoạt trong lắp đặt, máy đo sâu tàu biển NED 3010 được NSR cung cấp với bộ thiết bị tiêu chuẩn và các tùy chọn mở rộng. Cấu hình tiêu chuẩn bao gồm màn hình hiển thị NED-3010, đầu dò NXD-200A và/hoặc NXD-50A với cáp 15 m, cùng bộ phụ kiện lắp đặt. Cấu hình này đáp ứng đầy đủ nhu cầu cơ bản cho phần lớn tàu hàng, tàu dịch vụ và tàu công trình.

Đối với các dự án yêu cầu cấu hình đặc biệt, NSR cung cấp thêm các tùy chọn như bồn lắp đầu dò NXT-100 (transducer tank), hộp nối NED3000J (junction box) và các phiên bản đầu dò với chiều dài cáp khác nhau (15 m, 25 m hoặc theo yêu cầu). Bồn lắp đầu dò giúp bảo vệ đầu dò khỏi va đập cơ học, tối ưu vị trí lắp đặt dưới đáy tàu và thuận tiện cho công tác bảo trì. Hộp nối hỗ trợ việc kéo cáp dài, phân nhánh hoặc kết nối nhiều thành phần trong hệ thống đo sâu.

Danh mục thiết bị tiêu chuẩn và tùy chọn của NED 3010 echo sounder có thể được tóm tắt như sau:

• Thiết bị tiêu chuẩn:
  • Display Unit NED-3010: 1 bộ màn hình hiển thị chính.
  • Transducer NXD-200A và/hoặc NXD-50A (15 m): 1 đầu dò tần số 200 kHz và/hoặc 50 kHz.
  • Bộ phụ kiện: 1 bộ, bao gồm giá lắp, cáp kết nối và vật tư cơ bản.
• Tùy chọn mở rộng:
  • Transducer Tank NXT-100: 1 bồn lắp đầu dò, phù hợp cho tàu yêu cầu bảo vệ cơ học cao.
  • Junction Box NED3000J: 1 hộp nối, hỗ trợ kéo cáp dài và đấu nối linh hoạt.
  • Transducer NXD-200A hoặc NXD-50A (15 m, 25 m hoặc khác): lựa chọn chiều dài cáp theo thiết kế tàu.

Việc NSR cung cấp đa dạng tùy chọn giúp máy đo sâu NED 3010 dễ dàng thích ứng với nhiều kiểu tàu khác nhau, từ tàu nhỏ đến tàu lớn, từ tàu mới đóng đến tàu cải hoán. Chủ tàu và đơn vị thi công có thể tối ưu chi phí bằng cách lựa chọn cấu hình phù hợp, đồng thời vẫn đảm bảo hiệu năng đo sâu và độ tin cậy của hệ thống.

Ba lý do nên chọn máy đo sâu NED 3010 của NSR

Thứ nhất, công nghệ hiện đại và độ tin cậy cao: NED 3010 kết hợp công nghệ SDR với hệ điều hành Android, mang lại khả năng xử lý tín hiệu vượt trội, độ chính xác và ổn định cao trong nhiều điều kiện biển khác nhau. Thiết bị đáp ứng các tiêu chuẩn IMO, ISO và được DNV (MED), CCS phê duyệt kiểu, đảm bảo phù hợp cho tàu hoạt động quốc tế.

Thứ hai, giao diện trực quan và vận hành dễ dàng: Màn hình màu 10,1 inch cảm ứng, độ phân giải cao, cùng các chức năng tự động phát hiện độ sâu, tự động thang đo, tự động gain giúp giảm tải công việc cho thuyền viên, tăng tính an toàn khi điều hướng. Giao diện dựa trên Android thân thiện, dễ làm quen, hỗ trợ tốt cho ca trực dài ngày.

Thứ ba, linh hoạt trong lắp đặt và tích hợp hệ thống: Máy đo sâu hàng hải NED 3010 hỗ trợ 2 kênh, 2 tần số (200 kHz/50 kHz), dải nguồn rộng, nhiều tùy chọn đầu dò và phụ kiện, cùng giao tiếp IEC 61162-1/2 tương thích với các hệ thống hàng hải khác. Điều này giúp thiết bị dễ dàng tích hợp vào buồng lái hiện hữu, tối ưu chi phí đầu tư và vận hành cho chủ tàu.
