Hải Đồ Điện Tử

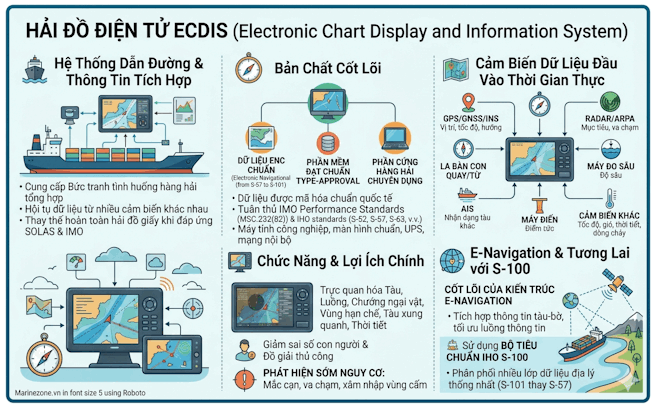

1. Tổng quan về Hải Đồ Điện Tử ECDIS trong kỷ nguyên số hóa hàng hải

Hải đồ điện tử ECDIS (Electronic Chart Display and Information System) không chỉ là một màn hình hiển thị hải đồ, mà là một hệ thống dẫn đường – thông tin tích hợp được thiết kế theo chuẩn mực quốc tế để có thể thay thế hoàn toàn hải đồ giấy trong điều kiện đáp ứng đầy đủ các yêu cầu của SOLAS và IMO. Trong kỷ nguyên số hóa hàng hải, ECDIS đóng vai trò như “bộ não dẫn đường” trên buồng lái, nơi hội tụ, xử lý và trực quan hóa dữ liệu từ nhiều nguồn cảm biến khác nhau, giúp sĩ quan boong ra quyết định nhanh, chính xác và có cơ sở pháp lý.

Về bản chất, ECDIS là sự kết hợp giữa:

• Dữ liệu hải đồ điện tử chuẩn hóa (ENC – Electronic Navigational Chart) do các cơ quan thủy đạc quốc gia hoặc RENC cung cấp, được mã hóa theo chuẩn S-57 và dần chuyển sang S-101 trong khuôn khổ họ S-100.
• Phần mềm ECDIS đạt chuẩn type-approval, tuân thủ các tiêu chuẩn hiệu năng của IMO (IMO Performance Standards for ECDIS – MSC.232(82)) và các ấn phẩm kỹ thuật của IHO (S-52, S-57, S-63, S-64, S-101, v.v.).
• Phần cứng hàng hải chuyên dụng (máy tính công nghiệp, màn hình chuẩn hàng hải, thiết bị nhập liệu, UPS, hệ thống mạng nội bộ trên tàu) được thiết kế để hoạt động ổn định trong môi trường rung lắc, ẩm mặn và nhiễu điện từ.

Trong cấu hình tiêu chuẩn, ECDIS được kết nối với nhiều nguồn dữ liệu thời gian thực:

• GPS/GNSS hoặc hệ thống định vị tích hợp (INS) cung cấp vị trí, tốc độ, hướng đi.
• La bàn con quay (Gyro Compass) và/hoặc la bàn từ để xác định hướng mũi tàu (heading).

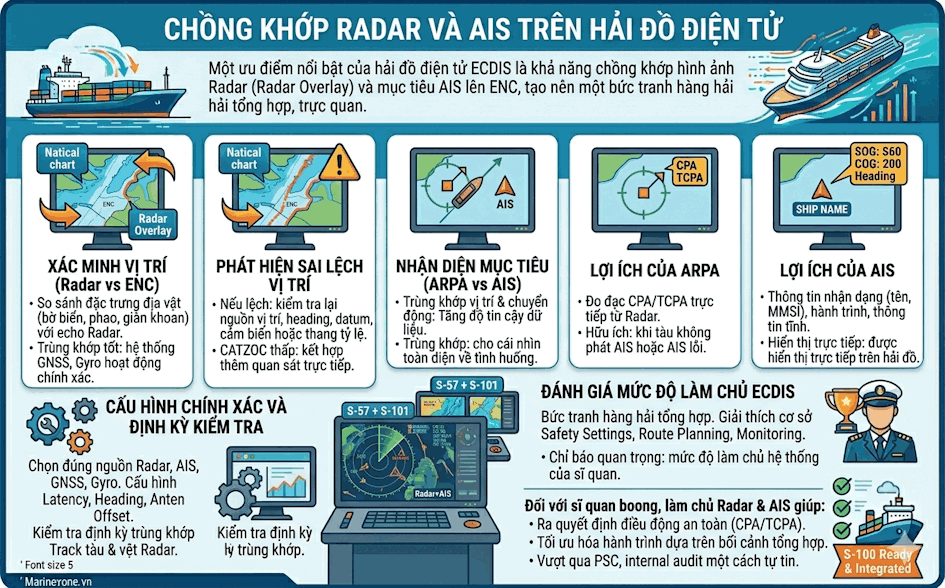

• Radar/ARPA để chồng phủ (overlay) mục tiêu radar lên hải đồ, hỗ trợ đánh giá nguy cơ va chạm.
• AIS (Automatic Identification System) để hiển thị thông tin nhận dạng, hành trình, trạng thái của các tàu xung quanh.
• Máy đo sâu (Echo Sounder) để so sánh độ sâu thực tế với dữ liệu độ sâu trên ENC, hỗ trợ cảnh báo mắc cạn.
• Cảm biến tốc độ (Speed Log), cảm biến gió, dữ liệu thời tiết, dòng chảy, sóng, và các hệ thống giám sát khác.

Nhờ khả năng tích hợp này, ECDIS cung cấp cho sĩ quan boong một bức tranh tình huống hàng hải tổng hợp (Maritime Situational Awareness), trong đó vị trí tàu, luồng hàng hải, chướng ngại vật, khu vực hạn chế, tàu xung quanh, thời tiết và các yếu tố rủi ro được hiển thị trực quan trên cùng một giao diện. Điều này làm giảm đáng kể sự phụ thuộc vào đồ giải thủ công, giảm sai số do con người, đồng thời tăng khả năng phát hiện sớm nguy cơ mắc cạn, va chạm, xâm nhập vùng cấm hoặc vi phạm quy định môi trường.

Việc chuyển đổi từ hải đồ giấy sang hải đồ điện tử gắn liền với các yêu cầu pháp lý quốc tế. Theo Công ước SOLAS, các tàu chở khách và tàu hàng trên một ngưỡng dung tích nhất định, hoạt động tuyến quốc tế, phải được trang bị ECDIS đạt chuẩn, sử dụng ENC chính thức được cập nhật đầy đủ. IMO đã ban hành lộ trình bắt buộc ECDIS theo từng nhóm tàu, đồng thời IHO liên tục cập nhật các tiêu chuẩn kỹ thuật để đảm bảo tính thống nhất, an toàn và khả năng tương tác giữa các hệ thống.

Trong bối cảnh đó, hệ thống hải đồ điện tử ECDIS không còn là lựa chọn tùy ý mà trở thành một thành phần cốt lõi của kiến trúc e-Navigation. Khái niệm e-Navigation do IMO khởi xướng hướng tới việc:

• Tích hợp, chuẩn hóa và tối ưu hóa luồng thông tin giữa tàu – tàu, tàu – bờ, tàu – vệ tinh.
• Giảm tải khối lượng công việc cho sĩ quan boong, đặc biệt trong điều kiện mật độ giao thông cao và vùng nước hạn chế.
• Tạo nền tảng cho các ứng dụng nâng cao như hỗ trợ ra quyết định (Decision Support Systems), tối ưu hóa tuyến hành trình theo thời tiết, nhiên liệu, thời gian đến (Just-in-Time Arrival).
• Chuẩn bị cho sự xuất hiện của tàu tự hành hoặc bán tự hành (MASS – Maritime Autonomous Surface Ships).

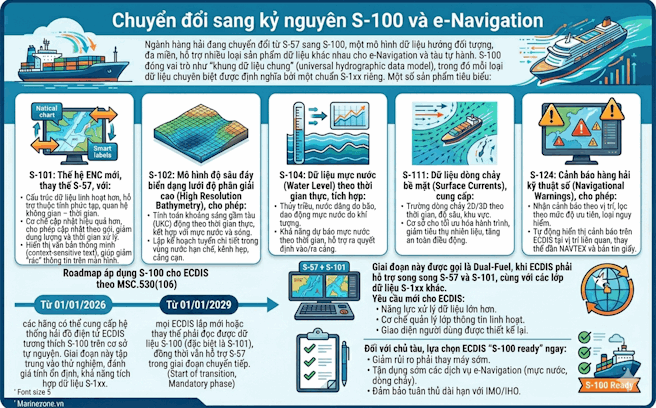

Trung tâm của xu hướng e-Navigation là bộ tiêu chuẩn S-100 của IHO – một khung dữ liệu địa lý hàng hải thế hệ mới, cho phép mô tả và phân phối nhiều lớp thông tin khác nhau trên nền tảng thống nhất. Trong đó, S-101 là thế hệ ENC mới thay thế S-57, còn các chuẩn khác như S-102 (bề mặt độ sâu), S-104 (dòng chảy), S-111 (dòng chảy bề mặt), S-124 (cảnh báo hàng hải), S-129 (đường luồng khuyến nghị), v.v. sẽ cho phép ECDIS hiển thị và xử lý:

• Mô hình độ sâu có độ phân giải cao, hỗ trợ dẫn đường chính xác trong vùng nước nông.
• Dòng chảy, mực nước, sóng và các yếu tố hải dương học theo thời gian thực hoặc gần thời gian thực.
• Cảnh báo hàng hải điện tử, thông báo hàng hải, khu vực hạn chế tạm thời được cập nhật động.
• Các lớp dữ liệu phục vụ tối ưu hóa tuyến hành trình, an ninh hàng hải và bảo vệ môi trường.

Đối với chủ tàu, thuyền trưởng và sĩ quan boong, việc hiểu sâu về cấu trúc và nguyên lý hoạt động của ECDIS là điều kiện tiên quyết để khai thác hết tiềm năng của hệ thống. Một số khía cạnh chuyên môn quan trọng bao gồm:

• Kiến trúc dữ liệu ENC: Cấu trúc lớp đối tượng (features), thuộc tính (attributes), mã hóa ký hiệu, vùng độ sâu, đường đẳng sâu, khu vực hạn chế, phao tiêu, luồng hàng hải, v.v.
• Quy trình chuyển đổi ENC thành SENC: Khi ENC được nạp vào ECDIS, hệ thống sẽ giải mã, kiểm tra tính toàn vẹn, áp dụng cập nhật (updates), sau đó chuyển sang dạng SENC (System ENC) – định dạng nội bộ tối ưu cho hiển thị, truy vấn và xử lý cảnh báo. SENC thường được lưu trữ cục bộ, cho phép ECDIS hoạt động ổn định ngay cả khi mất kết nối mạng.
• Cơ chế cảnh báo và chỉ báo: ECDIS sử dụng dữ liệu SENC kết hợp với vị trí, hướng đi, tốc độ tàu để tính toán và phát sinh các cảnh báo như nguy cơ mắc cạn, xâm nhập vùng cấm, vượt quá giới hạn an toàn, tiếp cận chướng ngại vật, v.v. Việc thiết lập đúng các tham số an toàn (Safety Contour, Safety Depth, Shallow Contour, Deep Contour) là yếu tố then chốt.
• Chế độ hiển thị: Chuẩn IHO S-52 quy định các chế độ hiển thị chuẩn (Standard Display, All Display, Base Display) và cách biểu diễn ký hiệu, màu sắc, nhằm đảm bảo tính nhất quán giữa các hệ thống ECDIS khác nhau.

Ở góc độ pháp lý và tiêu chuẩn, ECDIS phải tuân thủ đồng thời nhiều lớp quy định:

• Quy định của SOLAS về trang bị và sử dụng ECDIS như một phần của “Nautical Publications and Charts”.
• Tiêu chuẩn hiệu năng của IMO (MSC.232(82)) quy định chức năng tối thiểu, giao diện, cảnh báo, ghi nhật ký, tích hợp cảm biến.
• Các ấn phẩm của IHO như:
  • S-57: Chuẩn dữ liệu ENC hiện hành.
  • S-63: Chuẩn mã hóa và bảo mật dữ liệu ENC (data protection, licensing).
  • S-52: Quy định về hiển thị hải đồ điện tử và hệ thống trình diễn.
  • S-64: Bộ kiểm thử (test dataset) dùng trong quá trình type-approval ECDIS.
  • S-100/S-101: Thế hệ chuẩn dữ liệu mới cho e-Navigation.

Để một hệ thống ECDIS được công nhận hợp lệ thay thế hải đồ giấy, cần đáp ứng các điều kiện cốt lõi:

• Thiết bị ECDIS phải được type-approved bởi tổ chức phân cấp hoặc cơ quan có thẩm quyền, chứng minh tuân thủ các tiêu chuẩn IMO/IHO.
• Sử dụng ENC chính thức (Official ENC) do cơ quan thủy đạc quốc gia hoặc RENC được ủy quyền phát hành, không sử dụng hải đồ điện tử phi chính thức (RNC, ECS) như nguồn chính.
• ENC phải được cập nhật đầy đủ và kịp thời thông qua các kênh phân phối được chứng nhận, áp dụng đúng các bản cập nhật tuần/tháng.
• Thuyền viên, đặc biệt là sĩ quan boong, phải được đào tạo ECDIS cơ bản (Generic) theo chuẩn IMO Model Course 1.27 và đào tạo chuyên biệt theo loại máy (Type-Specific) cho từng hãng ECDIS cụ thể.

Ở mức độ chuyên môn sâu hơn, hải đồ điện tử cần được nhìn nhận như một sản phẩm dữ liệu địa lý hàng hải có vòng đời đầy đủ:

• Đo đạc thủy đạc: Thu thập dữ liệu độ sâu, địa hình đáy biển, chướng ngại vật, đường bờ, công trình ven bờ bằng các công nghệ như sonar đa tia, LIDAR, ảnh vệ tinh.
• Biên tập và mô hình hóa: Chuyển dữ liệu thô thành các đối tượng hải đồ có cấu trúc, gán thuộc tính, phân loại theo chuẩn IHO.
• Kiểm định chất lượng: Đánh giá độ chính xác vị trí, độ sâu, tính đầy đủ, nhất quán, phân loại mức độ tin cậy (CATZOC – Category Zone of Confidence).
• Mã hóa và đóng gói: Mã hóa theo S-57/S-101, áp dụng cơ chế bảo mật, cấp phép theo S-63, tạo các cell ENC với ranh giới, tỷ lệ, danh mục meta-data.
• Phân phối và cập nhật: Cung cấp qua các nhà phân phối được ủy quyền, phát hành cập nhật định kỳ, thông báo thay đổi qua các kênh điện tử.

Khi được nạp vào ECDIS, mỗi cell ENC được chuyển thành SENC – dạng dữ liệu nội bộ tối ưu cho:

• Hiển thị đa tỷ lệ, đa lớp, cho phép bật/tắt các lớp thông tin theo nhu cầu.
• Tính toán tự động các vùng nguy hiểm dựa trên tham số an toàn của tàu.
• Giao thoa với các lớp dữ liệu khác (radar overlay, AIS targets, thời tiết, dòng chảy) để tạo nên một môi trường dẫn đường số hóa thống nhất.

Chính sự kết hợp giữa dữ liệu ENC chuẩn hóa và phần cứng/phần mềm ECDIS đạt chuẩn type-approval đã tạo nên một nền tảng dẫn đường điện tử có giá trị pháp lý, được công nhận trong các cuộc điều tra tai nạn, kiểm tra PSC, kiểm tra của tổ chức phân cấp và cơ quan quản lý. Tuy nhiên, hiệu quả và mức độ an toàn thực tế còn phụ thuộc rất lớn vào:

• Chất lượng đào tạo và kỹ năng sử dụng ECDIS của sĩ quan boong.
• Văn hóa an toàn trên tàu, bao gồm việc không lạm dụng ECDIS mà bỏ qua quan sát trực tiếp, radar, la bàn, và các phương pháp dẫn đường truyền thống.
• Quy trình nội bộ của công ty trong việc quản lý cập nhật ENC, kiểm tra cấu hình an toàn, lưu trữ và phân tích dữ liệu hành trình.

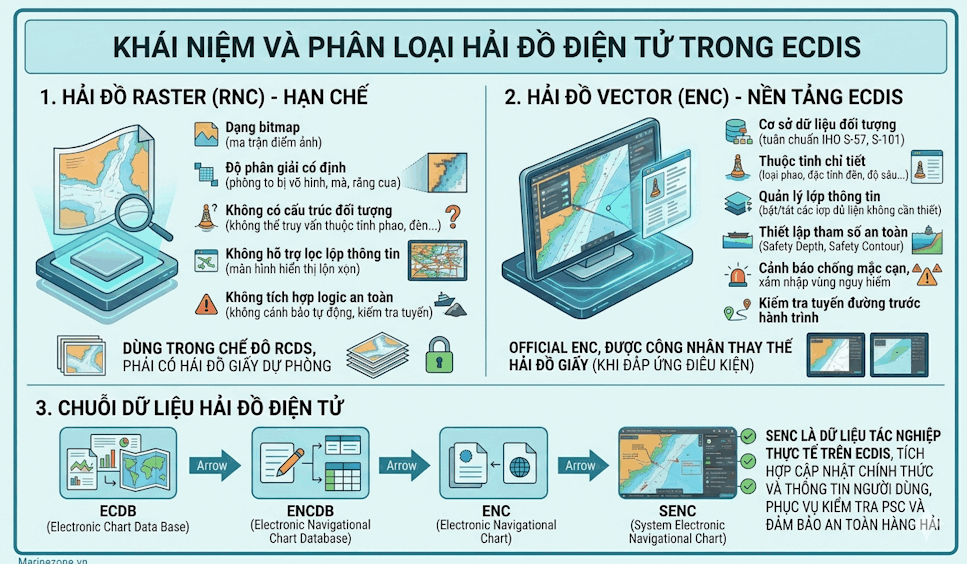

2. Khái niệm và phân loại Hải Đồ Điện Tử trong hệ thống ECDIS

Khái niệm và phân loại hải đồ điện tử trong ECDIS xoay quanh hai dạng chính: Raster và Vector, cùng chuỗi dữ liệu nền từ khảo sát đến hiển thị. Hải đồ Raster (RNC) là ảnh quét hải đồ giấy, thiếu cấu trúc đối tượng nên không hỗ trợ truy vấn thuộc tính, lọc lớp thông tin hay cảnh báo an toàn tự động; vì vậy chỉ được dùng trong chế độ RCDS và luôn phải có hải đồ giấy dự phòng. Ngược lại, hải đồ Vector (ENC) dựa trên cơ sở dữ liệu đối tượng theo chuẩn IHO (S-57, S-101), cho phép quản lý lớp, thiết lập tham số an toàn, cảnh báo mắc cạn, kiểm tra tuyến và được công nhận thay thế hải đồ giấy khi đáp ứng điều kiện pháp lý. Chuỗi dữ liệu gồm ECDB, ENCDB, ENC và SENC, trong đó SENC là dữ liệu tác nghiệp thực tế trên ECDIS, tích hợp cập nhật chính thức và thông tin do người dùng bổ sung, đóng vai trò then chốt trong kiểm tra PSC và bảo đảm an toàn hàng hải.

2.1. Hải đồ Raster (RNC) và hạn chế trong vận hành thực tế

Hải đồ Raster (RNC – Raster Navigational Chart) là sản phẩm số hóa trực tiếp từ hải đồ giấy, được tạo ra bằng công nghệ quét với độ phân giải xác định. Về bản chất, toàn bộ thông tin trên RNC được lưu trữ dưới dạng ma trận điểm ảnh (bitmap), mỗi điểm ảnh mang giá trị màu sắc nhưng không mang ý nghĩa “đối tượng hàng hải” độc lập. Do đó, hệ thống chỉ “nhìn thấy” một bức ảnh tĩnh, không thể nhận biết đâu là đường bờ, đâu là phao, đâu là đường đẳng sâu hay ký hiệu chướng ngại vật.

Trong vận hành thực tế, RNC có một số đặc trưng kỹ thuật quan trọng:

• Độ phân giải cố định: Khi phóng to vượt quá tỷ lệ thiết kế, các điểm ảnh bị kéo giãn, gây hiện tượng răng cưa, mờ, vỡ hình. Điều này làm giảm khả năng đọc chính xác các con số độ sâu, ký hiệu nhỏ, chú giải, đặc biệt trong vùng nước chật hẹp hoặc khu vực có mật độ thông tin dày.
• Không có cấu trúc đối tượng: Tất cả thông tin chỉ là hình ảnh, không có lớp dữ liệu đối tượng (object layer). ECDIS không thể truy vấn “thuộc tính” của một ký hiệu, ví dụ: không thể bấm vào một phao để xem đặc tính chiếu sáng, chu kỳ chớp, hay tên luồng liên quan.
• Không hỗ trợ lọc lớp thông tin: Do không có phân lớp dữ liệu, người dùng không thể ẩn bớt các thông tin không cần thiết (ví dụ: đường đẳng sâu phụ, ký hiệu địa vật trên bờ) để làm rõ các yếu tố quan trọng cho điều động.
• Không tích hợp logic an toàn: Hệ thống không thể tính toán khoảng cách an toàn đến chướng ngại vật, không thể tự động xác định vùng nước cạn dựa trên mớn nước tàu, cũng như không thể thiết lập các tham số an toàn như Safety Depth, Safety Contour, Shallow Contour, Deep Contour.

Về mặt pháp lý và khai thác, RNC chịu các hạn chế sau:

• Theo SOLAS và các chuẩn mực của IMO, RNC chỉ được sử dụng trong chế độ RCDS (Raster Chart Display System). RCDS không được coi là hệ thống ECDIS đầy đủ chức năng, mà chỉ là một chế độ hiển thị hải đồ raster trên thiết bị điện tử.
• Khi tàu sử dụng RNC/RCDS, bắt buộc phải mang theo bộ hải đồ giấy đầy đủ và cập nhật làm phương án dự phòng chính thức. Điều này loại bỏ khả năng vận hành “paperless” chỉ với RNC.
• Trong kiểm tra PSC, sĩ quan kiểm tra thường xem xét:
  • Phạm vi vùng biển sử dụng RNC;
  • Sự tồn tại và tình trạng cập nhật của bộ hải đồ giấy tương ứng;
  • Việc tuân thủ các hướng dẫn của Flag State và Class về sử dụng RCDS.

Trong điều kiện thời tiết xấu, tầm nhìn hạn chế, hoặc khi điều động trong vùng nước hạn chế, các hạn chế về khả năng phóng to, đọc chi tiết và thiếu cảnh báo tự động của RNC làm tăng đáng kể khối lượng công việc và áp lực cho sĩ quan trực ca. Họ phải tự đánh giá khoảng cách an toàn, đối chiếu liên tục với hải đồ giấy, và không thể dựa vào các cảnh báo chủ động từ hệ thống như khi sử dụng ENC.

2.2. Hải đồ Vector (ENC) – nền tảng của Hải Đồ Điện Tử ECDIS

Hải đồ Vector (ENC – Electronic Navigational Chart) là dạng hải đồ điện tử được xây dựng trên cơ sở dữ liệu đối tượng, tuân thủ chặt chẽ các tiêu chuẩn của IHO, hiện tại là S-57 và đang chuyển dần sang thế hệ mới S-101 trong khuôn khổ S-100. Mỗi yếu tố hàng hải trên ENC được mô hình hóa thành một đối tượng (feature) với hình học (geometry) và tập thuộc tính (attributes) riêng, cho phép ECDIS xử lý thông minh và tương tác sâu với dữ liệu.

Các loại đối tượng cơ bản trong ENC gồm:

• Đối tượng điểm (Point Features): phao, tiêu, hải đăng, beacon, vị trí chướng ngại đơn lẻ, điểm tham chiếu.
• Đối tượng đường (Line Features): đường bờ, ranh giới luồng, tuyến cáp ngầm, đường giới hạn khu vực, đường đẳng sâu.
• Đối tượng vùng (Area Features): khu vực hạn chế, khu vực cấm, vùng neo, khu vực quân sự, vùng nước cạn, khu vực bảo tồn, vùng đá ngầm.

Mỗi đối tượng được gắn các thuộc tính chi tiết như:

• Tên, mã nhận dạng, phân loại (ví dụ: loại phao, loại khu vực hạn chế).
• Đặc tính chiếu sáng (light characteristics), tầm chiếu sáng, màu sắc, chu kỳ chớp.
• Độ sâu, giá trị sounding, đơn vị đo, độ tin cậy dữ liệu (data quality).
• Giới hạn sử dụng, quy định pháp lý, ghi chú cảnh báo (cautionary notes).

Nhờ cấu trúc dữ liệu này, ECDIS có thể thực hiện nhiều chức năng nâng cao:

• Quản lý lớp thông tin (Layer Management): Người dùng có thể bật/tắt các lớp dữ liệu như:
  • Địa vật trên bờ;
  • Đường đẳng sâu phụ;
  • Khu vực hành chính, khu vực hạn chế;
  • Các đối tượng phụ trợ không thiết yếu cho điều động.
  Điều này giúp tối ưu hóa hiển thị cho từng giai đoạn hành trình (biển khơi, ven bờ, luồng hẹp).

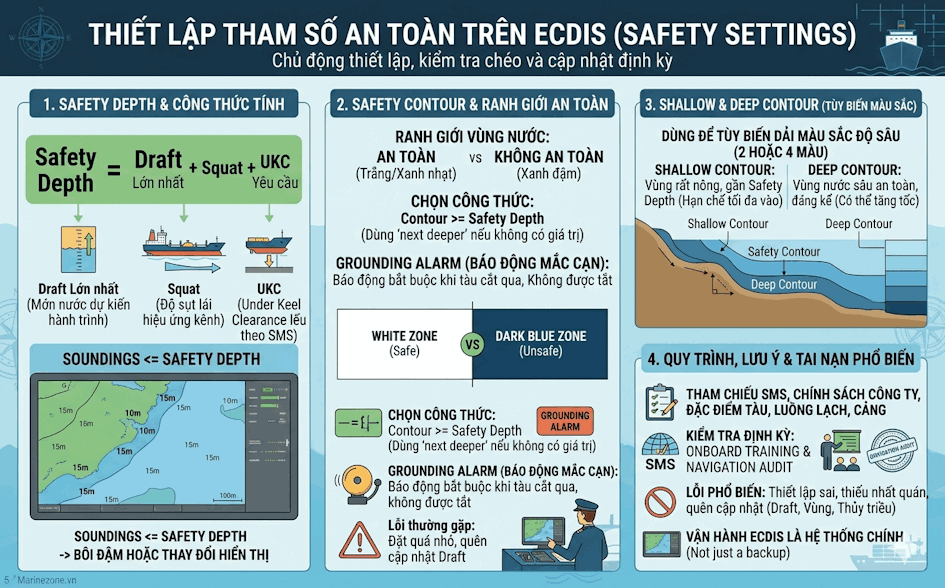

• Thiết lập tham số an toàn: Dựa trên mớn nước tàu, chiều cao sóng, dự trữ an toàn (UKC), sĩ quan có thể thiết lập:
  • Safety Depth;
  • Safety Contour;
  • Shallow Contour;
  • Deep Contour.
  ECDIS sử dụng các tham số này để tô màu vùng nước, tạo ranh giới trực quan giữa vùng an toàn và không an toàn.
• Cảnh báo chống mắc cạn và xâm nhập khu vực nguy hiểm: Khi đường đi hoặc vị trí tức thời của tàu cắt qua Safety Contour, đi vào vùng nước cạn, khu vực cấm, khu vực quân sự, khu vực hạn chế tốc độ…, hệ thống sẽ phát cảnh báo bằng âm thanh và hình ảnh.
• Kiểm tra tuyến đường (Route Check): Trước khi hành trình, ECDIS phân tích toàn bộ tuyến dự kiến trên nền ENC:
  • Phát hiện đoạn tuyến đi qua vùng nước cạn hơn độ sâu an toàn;
  • Phát hiện giao cắt với khu vực cấm, khu vực hạn chế, khu vực đặc biệt (PSSA);
  • Đánh dấu các chướng ngại vật, công trình ngầm, tuyến cáp, đường ống cần lưu ý.

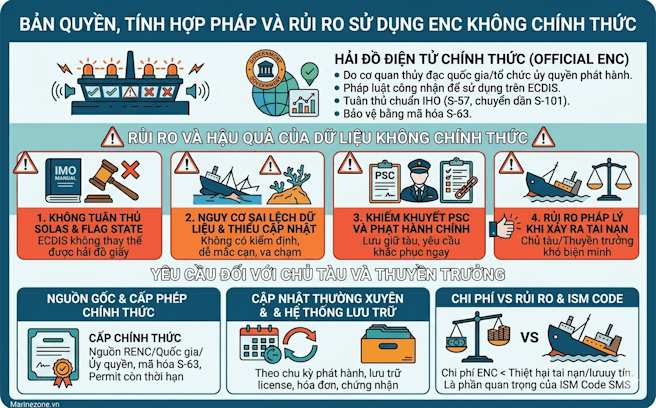

Về mặt pháp lý, ENC chính thức (Official ENC) do cơ quan thủy đạc quốc gia hoặc tổ chức được ủy quyền phát hành, là loại hải đồ điện tử duy nhất được IMO và SOLAS công nhận để sử dụng trên ECDIS với tư cách thay thế hoàn toàn hải đồ giấy. Điều kiện để tàu được phép vận hành ở chế độ paperless gồm:

• Vùng hoạt động của tàu được bao phủ đầy đủ bởi Official ENC phù hợp về tỷ lệ;
• Hệ thống ECDIS được phê chuẩn (type-approved) theo chuẩn IMO/IHO/IEC;
• Có phương án dự phòng (redundant arrangement) được Flag State chấp thuận, thường là:
  • Hai ECDIS độc lập, mỗi máy có bộ ENC và nguồn điện riêng; hoặc
  • ECDIS + bộ hải đồ giấy đầy đủ, tùy theo yêu cầu của quốc gia treo cờ.

Việc sử dụng ENC giúp giảm đáng kể chi phí mua, lưu trữ, cập nhật hải đồ giấy, đồng thời nâng cao mức độ an toàn hàng hải nhờ khả năng cảnh báo chủ động, tích hợp với các cảm biến như GPS, AIS, ARPA, log, gyro, echo sounder.

2.3. Cấu trúc dữ liệu ENC, ECDB, ENCDB và SENC trong ECDIS

Chuỗi dữ liệu từ khâu khảo sát đến khi hiển thị trên màn hình ECDIS bao gồm nhiều tầng, mỗi tầng có vai trò và mức độ xử lý khác nhau. Việc hiểu rõ các khái niệm ECDB, ENCDB, ENC, SENC giúp sĩ quan nắm được luồng dữ liệu, trách nhiệm cập nhật và các điểm cần chú ý khi bị kiểm tra PSC.

• ECDB (Electronic Chart Data Base):
  • Là cơ sở dữ liệu gốc do cơ quan thủy đạc quốc gia xây dựng, dựa trên kết quả đo sâu, khảo sát địa hình đáy biển, đường bờ, công trình ven bờ, chướng ngại vật, dữ liệu hải văn, địa từ…
  • Chứa dữ liệu chi tiết, thường có độ phân giải và độ chính xác cao hơn mức cần thiết cho mục đích dẫn tàu, bao gồm cả các lớp thông tin chuyên ngành không nhất thiết phải đưa vào ENC thương mại.
  • Được quản lý nội bộ tại cơ quan sản xuất, không cung cấp trực tiếp cho tàu.
• ENCDB (Electronic Navigational Chart Database):
  • Là kết quả của quá trình biên tập, chọn lọc, tổng hợp từ ECDB theo chuẩn mã hóa IHO S-57 (và trong tương lai là S-101).
  • Các dữ liệu được chia thành các “cell” ENC theo vùng địa lý và thang tỷ lệ (usage band: Overview, General, Coastal, Approach, Harbour, Berthing).
  • Mỗi cell được gán Cell Name và các siêu dữ liệu (metadata) như:
    • Edition number;
    • Update number;
    • Compilation scale;
    • Data quality, horizontal/vertical datum.
  • ENCDB là nguồn để tạo ra các file ENC phân phối cho người dùng thông qua các nhà cung cấp dịch vụ (RENC, distributor).
• SENC (System Electronic Navigational Chart):
  • Khi ENC được nạp vào ECDIS, hệ thống sẽ chuyển đổi sang định dạng nội bộ gọi là SENC. Quá trình này có thể bao gồm:
    • Tối ưu hóa cấu trúc dữ liệu cho việc truy xuất nhanh;
    • Tiền xử lý các lớp thông tin để hiển thị theo chuẩn IHO S-52;
    • Tích hợp các bản cập nhật (ENC Updates) đã nhận qua CD/DVD, email, hoặc dịch vụ trực tuyến;
    • Gộp thêm các thông tin do người dùng tạo (User Chart, Manual Updates).
  • SENC là dữ liệu thực tế được ECDIS sử dụng trong giám sát hành trình, bao gồm:
    • Hiển thị vị trí tàu, tuyến đường, vector hướng đi;
    • Tính toán và phát cảnh báo an toàn;
    • Thực hiện Route Check, kiểm tra xâm nhập khu vực nguy hiểm.
  • Việc tách biệt ENC gốc và SENC giúp:
    • Bảo toàn tính toàn vẹn của dữ liệu ENC chính thức;
    • Cho phép mỗi hãng ECDIS áp dụng thuật toán tối ưu riêng mà không làm thay đổi nội dung pháp lý của ENC;
    • Hỗ trợ quản lý lịch sử cập nhật, cho phép truy vết khi xảy ra sự cố.

Trong bối cảnh kiểm tra PSC và đánh giá tuân thủ, một số điểm trọng yếu liên quan đến SENC và ENC cần được chú ý:

• Nhật ký nạp dữ liệu (log) phải thể hiện rõ:
  • Ngày giờ nạp ENC mới hoặc cập nhật;
  • Phiên bản (edition) và số cập nhật (update number);
  • Nguồn cung cấp (service provider) và trạng thái giấy phép (permit).
• Hệ thống phải chứng minh được rằng tất cả các cell ENC trong vùng hoạt động của tàu đã được cập nhật đến BA Notice to Mariners hoặc NtM tương đương mới nhất, thông qua:
  • Báo cáo trạng thái cập nhật (Update Status Report);
  • Danh sách cell với ngày cập nhật cuối cùng.
• Các User Chart và Manual Updates (ví dụ: thông tin tạm thời, cảnh báo địa phương, khu vực thi công) phải được quản lý, ghi chú rõ ràng, tránh nhầm lẫn với dữ liệu ENC chính thức nhưng vẫn đảm bảo hiển thị đầy đủ cho mục đích an toàn.

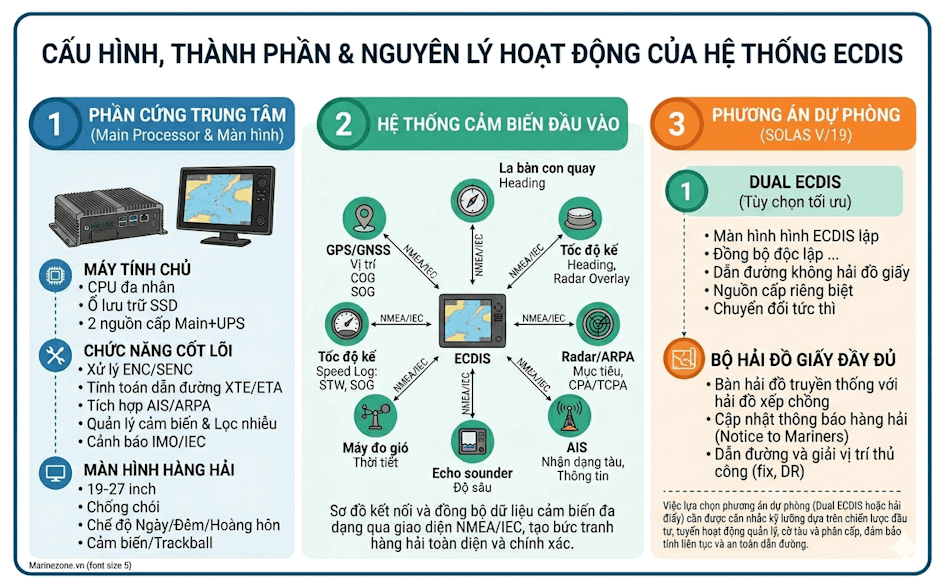

3. Cấu hình, thành phần và nguyên lý hoạt động của hệ thống Hải Đồ Điện Tử ECDIS

Hệ thống ECDIS vận hành dựa trên sự phối hợp chặt chẽ giữa phần cứng trung tâm, mạng cảm biến đầu vào và phương án dự phòng tuân thủ SOLAS. Main Processor công nghiệp chịu trách nhiệm xử lý đồ họa ENC/SENC, tính toán dẫn đường, tránh va, đồng bộ và lọc dữ liệu từ GNSS, gyro, log, AIS, radar…, đồng thời quản lý toàn bộ cơ chế cảnh báo theo chuẩn IMO/IEC. Màn hình chuyên dụng độ sáng cao, chống chói, hỗ trợ chế độ ngày/đêm, được bố trí tối ưu trong IBS để sĩ quan quan sát và thao tác an toàn. Hệ thống cảm biến cung cấp nền tảng dữ liệu định vị, hướng, tốc độ, độ sâu, thời tiết, cho phép ECDIS xây dựng bức tranh hàng hải tổng hợp. Cuối cùng, Dual ECDIS hoặc bộ hải đồ giấy đầy đủ đảm bảo dẫn đường liên tục khi xảy ra sự cố.

3.1. Phần cứng trung tâm – Main Processor và màn hình hiển thị

Hệ thống hải đồ điện tử ECDIS là một tổ hợp tích hợp chặt chẽ giữa phần cứng chuyên dụng, hệ điều hành hàng hải ổn định và phần mềm dẫn đường được chứng nhận theo chuẩn IMO, IEC, IHO. Trái tim của hệ thống là máy tính chủ (Main Processor), thường là máy tính công nghiệp (marine-grade) với:

• CPU đa nhân, hỗ trợ tính toán song song cho xử lý đồ họa, thuật toán ARPA, xử lý AIS, radar overlay.
• Bo mạch, nguồn và quạt tản nhiệt được thiết kế chịu rung, chịu sốc, hoạt động ổn định trong dải nhiệt độ rộng (thường -15°C đến +55°C) và độ ẩm cao.
• Ổ lưu trữ dạng SSD công nghiệp, chống rung, dùng để lưu SENC, cơ sở dữ liệu ENC, dữ liệu hành trình, log cảnh báo, track history.
• Hai nguồn cấp (main + emergency/UPS) với mạch chuyển đổi tự động để đảm bảo ECDIS vẫn hoạt động khi mất nguồn chính.

Main Processor đảm nhiệm các nhóm chức năng cốt lõi:

• Xử lý đồ họa và hiển thị ENC/SENC:
  • Chuyển đổi dữ liệu ENC (S-57/S-63, S-101 trong tương lai) sang SENC nội bộ, tối ưu cho việc render thời gian thực.
  • Quản lý nhiều lớp thông tin: đường bờ, độ sâu, luồng hàng hải, phao tiêu, khu vực hạn chế, khu vực cấm, thông tin pilot, dịch vụ VTS…
  • Hỗ trợ nhiều thang tỷ lệ, chế độ hiển thị Base / Standard / All theo chuẩn IHO S-52, cho phép bật/tắt từng lớp thông tin.
  • Áp dụng các thuật toán chống răng cưa, làm mịn, tối ưu tốc độ vẽ khi zoom/pan liên tục.
• Tính toán dẫn đường và tránh va:
  • Tính toán XTE (Cross Track Error), ETA, khoảng cách và thời gian tới waypoint dựa trên dữ liệu GNSS, log, gyro.
  • Tính toán đường đi dự kiến (Predicted Track) theo COG/SOG hoặc Heading/STW, hiển thị vector thời gian (time vector) cho tàu mình.
  • Tích hợp dữ liệu ARPA/AIS để hỗ trợ đánh giá nguy cơ va chạm, hiển thị CPA/TCPA, vùng an toàn xung quanh tàu.
  • Thực hiện kiểm tra tự động hành trình (Route Check) so với ENC để phát hiện chồng lấn với vùng cấm, vùng nước nông, khu vực hạn chế.
• Nhận, lọc và đồng bộ dữ liệu cảm biến:
  • Thu nhận dữ liệu NMEA/IEC 61162 từ GNSS, Gyro, Log, AIS, Radar, Echo sounder, anemometer, log thời gian chính xác.
  • Áp dụng bộ lọc số (digital filtering) để giảm nhiễu, loại bỏ các câu NMEA lỗi, mất checksum, hoặc dữ liệu không hợp lệ.
  • Đồng bộ thời gian và tham chiếu vị trí giữa các nguồn (ví dụ: GNSS 1, GNSS 2, Radar, AIS) để đảm bảo tính nhất quán.
  • Quản lý ưu tiên nguồn (sensor priority) và tự động chuyển nguồn khi nguồn chính bị mất hoặc vượt ngưỡng sai số cho phép.
• Quản lý hệ thống cảnh báo:
  • Thực hiện logic cảnh báo theo chuẩn IMO, IHO, IEC: phân loại Alarm / Warning / Caution / Indication.
  • Giám sát liên tục các điều kiện: mất tín hiệu GNSS, mất gyro, mất log, lệch ENC, quá gần vùng nước nông, rời khỏi hành trình đã lập, vượt giới hạn XTE.
  • Ghi log chi tiết thời điểm, loại cảnh báo, trạng thái xác nhận (acknowledge) để phục vụ điều tra sự cố và kiểm tra PSC.

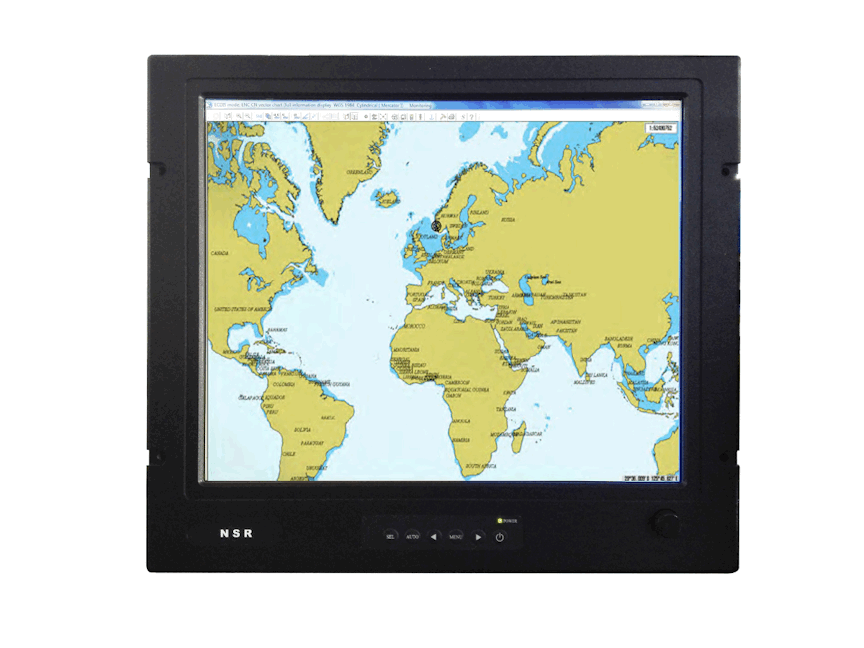

Màn hình hiển thị ECDIS thường có kích thước 19–27 inch, độ phân giải cao (Full HD hoặc hơn), độ sáng lớn, hỗ trợ chế độ ban ngày/ban đêm và chế độ hoàng hôn (dusk). Một số đặc điểm kỹ thuật quan trọng:

• Bề mặt chống chói, góc nhìn rộng để sĩ quan có thể quan sát từ nhiều vị trí trên buồng lái.
• Điều chỉnh độ sáng mượt, không gây lóa mắt khi đi đêm, đáp ứng yêu cầu về night vision.
• Khả năng chống nhiễu điện từ (EMC) để không bị ảnh hưởng bởi các thiết bị vô tuyến, radar, GMDSS.
• Trong nhiều cấu hình, sử dụng màn hình cảm ứng kết hợp với bàn phím chuyên dụng và trackball để đảm bảo thao tác chính xác trong điều kiện tàu rung lắc.

Việc bố trí màn hình ECDIS trên buồng lái phải tuân thủ các yêu cầu của Integrated Bridge System (IBS) và các tiêu chuẩn bố trí thiết bị trên buồng lái:

• Đặt trong vùng tầm nhìn trực tiếp của sĩ quan trực ca, gần vô lăng/joystick điều khiển lái và radar chính.
• Góc quan sát phù hợp để giảm phản xạ ánh sáng từ cửa kính buồng lái.
• Bố trí sao cho sĩ quan có thể thao tác ECDIS đồng thời quan sát phía trước mà không phải xoay người quá nhiều.

3.2. Hệ thống cảm biến đầu vào – nền tảng dữ liệu cho Hải Đồ Điện Tử

Để hải đồ điện tử ECDIS hoạt động chính xác, hệ thống phải được kết nối với các cảm biến hàng hải chủ chốt thông qua giao thức NMEA 0183, NMEA 2000 hoặc IEC 61162-1/-2/-450. Các cảm biến bắt buộc và cơ chế sử dụng dữ liệu:

• Hệ thống định vị vệ tinh (GPS/GNSS):
• Cung cấp vị trí tàu (latitude, longitude), COG, SOG, thời gian UTC theo thời gian thực.
• Trong cấu hình chuẩn, ECDIS thường nhận từ hai nguồn GNSS độc lập (Primary/Secondary) để tăng độ tin cậy và cho phép so sánh chéo.
• Hệ thống có thể áp dụng RAIM hoặc sử dụng GNSS vi phân (DGPS, SBAS) để nâng cao độ chính xác vị trí.
• ECDIS thường cho phép thiết lập Safety Contour, Safety Depth dựa trên độ chính xác GNSS và mực nước dự kiến.

• La bàn con quay (Gyrocompass):
• Cung cấp thông tin Heading ổn định, không phụ thuộc từ trường địa phương.
• Dữ liệu Heading là cơ sở để:
  • Chồng khớp hình ảnh radar (Radar Overlay) chính xác lên ENC.
  • Tính toán XTE, hiển thị vector hướng đi dự kiến theo Heading.
  • Đồng bộ hướng hiển thị của ECDIS (Head-up, Course-up, North-up).
• ECDIS thường cho phép nhập và bù sai số gyro (gyro error) để đảm bảo hướng hiển thị khớp với thực tế.

• Tốc độ kế (Speed Log):
  • Cung cấp vận tốc tàu theo nước (STW) hoặc theo đáy (nếu là Doppler log).
  • Khi kết hợp với GNSS (SOG), ECDIS có thể đánh giá ảnh hưởng của dòng chảy (set & drift).
  • Dữ liệu tốc độ được dùng để:
    • Tính ETA, khoảng cách tới waypoint, thời gian tới vùng cảnh giới.
    • Tính toán track dự kiến trong một khoảng thời gian nhất định (predicted path).

Ngoài các cảm biến bắt buộc, ECDIS thường được kết nối với nhiều nguồn dữ liệu khác để tăng cường nhận thức tình huống:

• Radar/ARPA:
  • Cho phép chồng khớp hình ảnh radar (Radar Overlay) lên ENC, giúp sĩ quan so sánh đường bờ, phao tiêu, mục tiêu cố định giữa radar và hải đồ.
  • Nhận dữ liệu ARPA (vị trí, COG, SOG, CPA, TCPA) để hiển thị mục tiêu động trên ECDIS, hỗ trợ đánh giá nguy cơ va chạm.
  • Việc đồng bộ Heading, vị trí và thời gian giữa radar và ECDIS là yếu tố then chốt để radar overlay chính xác.
• AIS:
• Hiển thị thông tin nhận dạng (MMSI, tên tàu, call sign), loại tàu, kích thước, trạng thái hành trình, draft.
• Hiển thị COG, SOG, Heading, CPA/TCPA của các tàu xung quanh, kết hợp với ENC để đánh giá nguy cơ trong luồng hẹp, khu vực đông tàu.
• Cho phép so sánh vị trí AIS với radar/ARPA để phát hiện sai lệch hoặc mục tiêu không phát AIS.

• Echo sounder:
• Cung cấp độ sâu đo được dưới sống tàu theo thời gian thực.
• ECDIS có thể hiển thị độ sâu này dọc theo track, so sánh với đường đẳng sâu (contour) trên ENC để phát hiện sai lệch bất thường.
• Hữu ích khi đi trong vùng nước nông, luồng mới nạo vét, khu vực có khả năng bồi lắng nhanh.

• Máy đo gió (Anemometer) và dữ liệu thời tiết:
  • Cung cấp hướng gió, tốc độ gió, có thể hiển thị vector gió trên ECDIS.
  • Khi tích hợp với dữ liệu thời tiết GRIB hoặc dịch vụ thời tiết tuyến đường, ECDIS hỗ trợ lập kế hoạch hành trình tối ưu về thời gian, nhiên liệu và an toàn.

Việc cấu hình, hiệu chuẩn và kiểm tra định kỳ các cảm biến là nhiệm vụ quan trọng của kỹ sư Nav & Comm và sĩ quan boong:

• Thiết lập đúng định dạng câu NMEA, tốc độ truyền (baud rate), địa chỉ nguồn theo chuẩn IEC 61162.
• Kiểm tra định kỳ sai số hệ thống (Systematic Error) của GNSS, gyro, log, echo sounder bằng các phương pháp độc lập (đối chiếu hải đồ giấy, mốc bờ, kiểm tra độ sâu thực tế).
• Ghi nhận và cập nhật các sai số cố hữu (offset) trong cấu hình ECDIS để giảm nguy cơ hiển thị vị trí tàu lệch so với thực tế.

3.3. Phương án dự phòng – Dual ECDIS và hải đồ giấy

Theo SOLAS V/19, hệ thống hải đồ điện tử ECDIS phải đi kèm một phương án dự phòng (Backup Arrangement) để đảm bảo tàu vẫn có thể dẫn đường an toàn nếu hệ thống chính gặp sự cố. Hai phương án phổ biến gồm:

• Dual ECDIS (hai ECDIS độc lập):
  • Mỗi máy ECDIS có nguồn điện riêng (hoặc ít nhất là nhánh nguồn riêng và UPS riêng), giảm nguy cơ mất đồng thời cả hai.
  • Có thể kết nối với cảm biến độc lập (GNSS 1 cho ECDIS 1, GNSS 2 cho ECDIS 2) hoặc qua bộ chia tín hiệu được phê duyệt, đảm bảo tính sẵn sàng cao.
  • Hệ thống thường được cấu hình:
    • Một máy ở chế độ Primary Navigation, máy còn lại ở chế độ Monitoring hoặc hiển thị tỷ lệ khác, khu vực khác.
    • Đồng bộ cơ sở dữ liệu ENC/SENC, cập nhật hải đồ, cập nhật hành trình giữa hai máy để khi chuyển đổi không bị gián đoạn.
  • Khi một máy hỏng, máy còn lại có thể tiếp quản ngay lập tức, cho phép tàu vận hành hoàn toàn “paperless” nếu đáp ứng đầy đủ yêu cầu của cờ tàu và PSC.
  • Đây là lựa chọn tối ưu cho tàu tuyến quốc tế, tàu khách, tàu dầu, tàu container lớn, nơi yêu cầu tính liên tục và an toàn dẫn đường rất cao.
• Bộ hải đồ giấy đầy đủ:
  • Tàu mang theo bộ hải đồ giấy bao phủ toàn bộ hành trình dự kiến và các vùng dự phòng, được cập nhật hàng tuần theo Notice to Mariners.
  • Khi ECDIS hỏng, sĩ quan phải:
    • Chuyển sang đồ giải vị trí thủ công trên hải đồ giấy (fix, running fix, DR, sử dụng radar, visual bearings).
    • Cập nhật liên tục track, ETA, khoảng cách tới waypoint bằng phương pháp truyền thống.
  • Phương án này giảm chi phí đầu tư ban đầu nhưng:
    • Tăng đáng kể khối lượng công việc cập nhật hải đồ giấy, ấn phẩm hàng hải.
    • Tăng nguy cơ bị PSC phát hiện sai sót cập nhật, thiếu hải đồ hoặc ấn phẩm bắt buộc.

Trong vùng biển chưa có ENC chính thức, ECDIS có thể hoạt động ở chế độ RCDS với RNC (Raster Chart Display System với Raster Navigational Charts). Khi đó:

• RNC chỉ là ảnh raster của hải đồ giấy, không có cấu trúc đối tượng như ENC, nên nhiều chức năng tự động (route check, safety contour, cảnh báo vùng cạn) bị hạn chế.
• SOLAS bắt buộc tàu phải mang theo hải đồ giấy dự phòng bao phủ khu vực sử dụng RNC.

Việc lựa chọn phương án dự phòng cần được cân nhắc trong chiến lược đầu tư thiết bị, đặc biệt với tàu mới đóng hoặc chuẩn bị nâng cấp hệ thống hải đồ điện tử:

• Đánh giá tuyến hoạt động (coastal, ocean-going, short sea), yêu cầu của chủ tàu, công ty quản lý, cờ tàu và phân cấp (Class).
• Cân nhắc chi phí đầu tư ban đầu so với chi phí vận hành, cập nhật, đào tạo thuyền viên trong suốt vòng đời tàu.
• Bảo đảm thuyền viên được huấn luyện đầy đủ về vận hành ECDIS, sử dụng phương án dự phòng và xử lý tình huống mất ECDIS trong điều kiện thời tiết, luồng lạch phức tạp.

4. Khung pháp lý quốc tế và tiêu chuẩn kỹ thuật cho Hải Đồ Điện Tử ECDIS

Khung pháp lý quốc tế và tiêu chuẩn kỹ thuật cho ECDIS hình thành từ sự kết hợp giữa SOLAS, IMO, IHO, Flag State và Class, tạo nên một hệ sinh thái quy định chặt chẽ từ cấp độ thiết bị đến dữ liệu và vận hành. Về mặt pháp lý, SOLAS Chương V coi ECDIS là hệ thống dẫn đường chính khi đáp ứng đầy đủ yêu cầu về phê duyệt kiểu, sử dụng ENC chính thức và có phương án dự phòng được chấp thuận. Các hướng dẫn của Flag State và quy phạm Class bổ sung tiêu chí lắp đặt, tích hợp cảm biến, thử nghiệm HAT/SAT, đào tạo và tích hợp vào SMS. Ở cấp độ kỹ thuật, ECDIS phải tuân thủ tiêu chuẩn IMO (A.817, MSC.232, MSC.530), IEC 61174 và bộ tiêu chuẩn IHO (S-57, S-52, S-58, S-63), đồng thời chuẩn bị cho kỷ nguyên S-100 và e-Navigation với các sản phẩm S-1xx và giai đoạn Dual-Fuel S-57/S-101.

4.1. Yêu cầu bắt buộc của SOLAS và lộ trình trang bị ECDIS

Công ước SOLAS, Chương V, Quy định 19 không chỉ nêu tên hệ thống hải đồ điện tử ECDIS như một trang thiết bị bắt buộc, mà còn quy định rất chi tiết về phạm vi áp dụng, điều kiện tương đương với hải đồ giấy và yêu cầu về dự phòng. Về nguyên tắc, ECDIS chỉ được coi là thay thế đầy đủ cho hải đồ giấy khi:

• Hệ thống được phê duyệt kiểu (Type Approved) theo chuẩn IMO/IEC hiện hành.
• Sử dụng ENC chính thức do cơ quan thủy đạc quốc gia hoặc tổ chức được ủy quyền phát hành.
• Có phương án dự phòng được Flag State chấp thuận (ECDIS thứ hai, hải đồ giấy đầy đủ, hoặc giải pháp tương đương).

Lộ trình trang bị ECDIS theo SOLAS được chia theo loại tàu và dung tích GT, với các mốc chính đã hoàn tất, ví dụ:

• Tàu khách quốc tế >= 500 GT: bắt buộc trang bị ECDIS từ rất sớm trong lộ trình, do yêu cầu cao về an toàn sinh mạng con người trên biển.
• Tàu dầu, tàu chở hóa chất, tàu chở khí hóa lỏng >= 3.000 GT: phải trang bị ECDIS theo các mốc năm đóng tàu và ngày hiệu lực cụ thể.
• Tàu hàng khô, tàu container, tàu chở hàng tổng hợp >= 10.000 GT: hoàn tất lộ trình bắt buộc trong những năm gần đây, khiến phần lớn đội tàu thương mại toàn cầu phải vận hành ECDIS.

Trong bối cảnh đó, việc không trang bị ECDIS hoặc vận hành ECDIS như một “thiết bị phụ” thay vì là hệ thống dẫn đường chính có thể bị PSC đánh giá là không tuân thủ SOLAS. Thanh tra PSC thường tập trung vào:

• Tình trạng hoạt động thực tế của ECDIS (có sử dụng trong ca trực hay không, chế độ hiển thị, mức zoom, cài đặt an toàn).
• Mức độ cập nhật ENC, nhật ký cập nhật và bằng chứng về việc nhận, cài đặt bản cập nhật định kỳ.
• Khả năng thuyền viên sử dụng ECDIS để lập kế hoạch hành trình, kiểm tra an toàn tuyến, thiết lập cảnh báo cạn nước, khu vực cấm.

Song song với SOLAS, Flag State thường ban hành các thông tư hoặc hướng dẫn riêng về:

• Tiêu chí chấp nhận ECDIS là phương tiện thay thế hải đồ giấy (paperless ship).
• Yêu cầu về phương án dự phòng: ECDIS thứ hai độc lập, hải đồ giấy cập nhật đầy đủ, hoặc giải pháp kết hợp.
• Quy định về đào tạo: chứng chỉ Generic ECDIS theo IMO Model Course 1.27 và chứng chỉ Familiarization cho từng loại máy cụ thể.
• Quy trình vận hành an toàn (Safety Management System – SMS) tích hợp ECDIS: quy định về lập kế hoạch hành trình, kiểm tra chéo, lưu trữ dữ liệu.

Các tổ chức đăng kiểm (Class) như DNV, ABS, LR, BV… cũng ban hành quy phạm riêng về lắp đặt, thử nghiệm và nghiệm thu ECDIS, bao gồm:

• Yêu cầu về vị trí lắp đặt trên buồng lái, góc nhìn, độ sáng, khả năng chống chói.
• Yêu cầu về tích hợp với các cảm biến: GPS/GNSS, gyro, log, AIS, radar, echo sounder, autopilot.
• Thử nghiệm HAT (Harbour Acceptance Test) và SAT (Sea Acceptance Test) để xác nhận ECDIS hoạt động đúng trong điều kiện thực tế.

Chủ tàu cần đảm bảo rằng cấu hình ECDIS trên tàu được ghi rõ trong Giấy chứng nhận An toàn Thiết bị (SEC) và phù hợp với cả SOLAS, Flag State lẫn yêu cầu Class, tránh tình trạng “đủ giấy tờ nhưng không đủ tính năng” hoặc ngược lại.

4.2. Tiêu chuẩn phê duyệt kiểu (Type Approval) và IEC 61174

Để được công nhận là hệ thống hải đồ điện tử ECDIS đạt chuẩn, thiết bị phải trải qua quá trình thử nghiệm nghiêm ngặt theo tiêu chuẩn IEC 61174. Tiêu chuẩn này quy định:

• Các bài kiểm tra chức năng (functional tests): hiển thị ENC, tạo và chỉnh sửa tuyến, cảnh báo an toàn, xử lý cập nhật, ghi dữ liệu hành trình.
• Các bài kiểm tra giao diện người dùng: bố trí thông tin, khả năng thao tác, độ rõ ràng của cảnh báo, logic menu.
• Các bài kiểm tra tích hợp: nhận dữ liệu từ cảm biến, xử lý mất tín hiệu, kiểm tra tính toàn vẹn dữ liệu.
• Các bài kiểm tra môi trường: rung, sốc, nhiệt độ, độ ẩm, nhiễu điện từ (EMC), nguồn điện.

Các tiêu chuẩn tính năng của IMO áp dụng cho ECDIS gồm:

• IMO Resolution A.817(19): Đặt nền tảng cho thế hệ ECDIS đầu tiên, quy định các chức năng cơ bản như hiển thị ENC, lập kế hoạch hành trình, cảnh báo an toàn. Các hệ thống lắp đặt từ 1996 đến trước 2009 chủ yếu tuân theo nghị quyết này.
• IMO Resolution MSC.232(82): Cập nhật và nâng cao yêu cầu đối với ECDIS lắp đặt từ 01/01/2009, bổ sung các yêu cầu về hiển thị chuẩn, quản lý cảnh báo, tích hợp với radar/AIS, và cải thiện tính năng an toàn hàng hải.
• IMO Resolution MSC.530(106): Định nghĩa khung yêu cầu cho thế hệ ECDIS tương thích S-100, bao gồm khả năng xử lý nhiều lớp dữ liệu S-1xx, cơ chế hiển thị động, quản lý tải dữ liệu lớn và tương tác với các dịch vụ e-Navigation.

Chứng chỉ Type Approval do Flag State hoặc tổ chức đăng kiểm được ủy quyền cấp, xác nhận rằng ECDIS đáp ứng đầy đủ các yêu cầu về:

• Khả năng đọc, giải mã và hiển thị ENC/SENC theo chuẩn IHO (S-57/S-101, S-52, S-64).
• Hệ thống cảnh báo an toàn (Alarms/Warnings/Indications) theo IMO, bao gồm cảnh báo cạn nước, khu vực hạn chế, chồng lấn tuyến với chướng ngại vật.
• Giao diện người dùng: bố trí lớp thông tin, chế độ hiển thị (Base, Standard, All), khả năng lọc thông tin, chức năng “pick report” để truy vấn đối tượng.
• Khả năng ghi và lưu trữ dữ liệu hành trình: track, nhật ký cảnh báo, thay đổi cài đặt, phục vụ điều tra tai nạn và phân tích an toàn.

Trong các đợt kiểm tra PSC, thanh tra viên thường:

• Yêu cầu xem chứng chỉ Type Approval và đối chiếu với model, serial, phiên bản phần mềm hiển thị trên ECDIS.
• Kiểm tra phiên bản thư viện trình bày (Presentation Library) và xác nhận đã cập nhật theo yêu cầu IHO mới nhất.
• Đối chiếu ECDIS với danh mục thiết bị trên SEC, đảm bảo không có thay đổi chưa được phê duyệt.
• Thực hiện một số thao tác thực tế: hiển thị ENC khu vực hiện tại, kiểm tra cảnh báo khi tuyến cắt qua vùng cạn, xem lại track hành trình.

Việc sử dụng hải đồ điện tử ECDIS không có chứng chỉ hợp lệ, đã hết hiệu lực hoặc phần mềm không còn được nhà sản xuất hỗ trợ có thể bị coi là khiếm khuyết nghiêm trọng, thậm chí dẫn đến yêu cầu sử dụng lại hải đồ giấy như phương tiện chính cho đến khi khắc phục.

4.3. Hệ sinh thái tiêu chuẩn IHO: S-57, S-52, S-58, S-63

Hệ sinh thái tiêu chuẩn kỹ thuật của IHO bảo đảm rằng dữ liệu hải đồ điện tử được xây dựng, phân phối và hiển thị một cách thống nhất trên toàn cầu. Các tiêu chuẩn cốt lõi gồm:

• IHO S-57: Tiêu chuẩn định dạng dữ liệu cho ENC, định nghĩa:
  • Cấu trúc dữ liệu dạng đối tượng – thuộc tính (object-attribute model).
  • Danh mục đối tượng (Feature Catalogue) như luồng tàu, phao tiêu, đường đẳng sâu, khu vực cấm, tuyến cáp ngầm.
  • Cơ chế cập nhật tuần tự (update cells) giúp ECDIS áp dụng các bản sửa đổi mà không phải tải lại toàn bộ cell.
• IHO S-52: Thư viện trình bày (Presentation Library), quy định:
  • Bảng màu ngày/đêm, màu nền, màu đường đẳng sâu an toàn, vùng nước nông, vùng nước sâu.
  • Ký hiệu chuẩn cho phao, đèn, chướng ngại vật, tuyến luồng, khu vực đặc biệt.
  • Quy tắc ưu tiên hiển thị khi nhiều lớp thông tin chồng lấn, đảm bảo đối tượng quan trọng không bị che khuất.
• IHO S-58: Bộ quy tắc kiểm tra lỗi (Validation Checks) cho ENC, bao gồm:
  • Kiểm tra hình học: chồng lấn vùng, khoảng cách tối thiểu, tính liên tục của đường bờ.
  • Kiểm tra logic: độ sâu âm trên đất liền, chướng ngại vật nằm ngoài vùng nước, đối tượng thiếu thuộc tính bắt buộc.
  • Kiểm tra tính nhất quán giữa các cell liền kề, tránh “lỗ hổng” dữ liệu trên ECDIS.
• IHO S-63: Lược đồ bảo mật dữ liệu, quy định:
  • Cơ chế mã hóa ENC và cấp phép (Permit) cho từng cell hoặc gói cell.
  • Quy trình xác thực nguồn gốc dữ liệu, ngăn chặn giả mạo hoặc chỉnh sửa trái phép.
  • Cơ chế hết hạn bản quyền, khóa/mở khóa dữ liệu khi giấy phép không còn hiệu lực.

Đối với sỹ quan boong, việc hiểu rõ ý nghĩa của S-52 và S-63 đặc biệt quan trọng trong vận hành hàng ngày:

• S-52 quyết định cách hải đồ điện tử ECDIS hiển thị thông tin. Việc thay đổi chế độ hiển thị (Base, Standard, All) hay tắt bớt lớp thông tin phải tuân theo logic của S-52 để không làm mất các đối tượng quan trọng cho an toàn hàng hải.
• S-63 chi phối quy trình nạp Permit, giải mã ENC, xử lý cảnh báo hết hạn bản quyền. Thuyền viên cần nắm:
  • Cách kiểm tra danh sách cell được cấp phép, ngày hết hạn, trạng thái khóa/mở.
  • Cách nhập file Permit mới, xác nhận ECDIS nhận diện đúng nhà cung cấp và vùng phủ.
  • Cách xử lý khi một cell quan trọng hết hạn giữa hành trình, bao gồm liên hệ nhà cung cấp hoặc sử dụng giải pháp dự phòng.

Khi PSC kiểm tra, các điểm trọng tâm thường gồm:

• Lịch sử cập nhật ENC: nhật ký cập nhật, ngày cập nhật cuối cùng, bằng chứng nhận dữ liệu từ nhà cung cấp chính thức.
• Tình trạng Permit: cell có còn hiệu lực trong vùng hành trình dự kiến hay không, có cell nào bị khóa nhưng vẫn nằm trên tuyến hay không.
• Khả năng hiển thị đúng các ký hiệu theo S-52: kiểm tra trực quan một số đối tượng như phao, đèn, đường đẳng sâu an toàn, khu vực hạn chế.

4.4. Chuyển đổi sang kỷ nguyên S-100 và e-Navigation

Ngành hàng hải đang chuyển đổi từ S-57 sang S-100, một mô hình dữ liệu hướng đối tượng, đa miền, hỗ trợ nhiều loại sản phẩm dữ liệu khác nhau cho e-Navigation và tàu tự hành. S-100 đóng vai trò như “khung dữ liệu chung” (universal hydrographic data model), trong đó mỗi loại dữ liệu chuyên biệt được định nghĩa bởi một chuẩn S-1xx riêng. Một số sản phẩm tiêu biểu:

• S-101: Thế hệ ENC mới, thay thế S-57, với:
  • Cấu trúc dữ liệu linh hoạt hơn, hỗ trợ thuộc tính phức tạp, quan hệ không gian – thời gian.
  • Cơ chế cập nhật hiệu quả hơn, cho phép cập nhật theo gói, giảm dung lượng và thời gian xử lý.
  • Hiển thị văn bản thông minh (context-sensitive text), giúp giảm “rác” thông tin trên màn hình.
• S-102: Mô hình độ sâu đáy biển dạng lưới độ phân giải cao (High Resolution Bathymetry), cho phép:
  • Tính toán khoảng sáng gầm tàu (UKC) động theo thời gian thực, kết hợp với mực nước và sóng.
  • Lập kế hoạch tuyến chi tiết trong vùng nước hạn chế, kênh hẹp, cảng cạn.
• S-104: Dữ liệu mực nước (Water Level) theo thời gian thực, tích hợp:
  • Thủy triều, nước dâng do bão, dao động mực nước do khí tượng.
  • Khả năng dự báo mực nước theo thời gian, hỗ trợ ra quyết định vào/ra cảng.
• S-111: Dữ liệu dòng chảy bề mặt (Surface Currents), cung cấp:
  • Trường dòng chảy 2D/3D theo thời gian, độ sâu, khu vực.
  • Cơ sở cho tối ưu hóa hành trình, giảm tiêu thụ nhiên liệu, tăng an toàn điều động.
• S-124: Cảnh báo hàng hải kỹ thuật số (Navigational Warnings), cho phép:
  • Nhận cảnh báo theo vị trí, lọc theo mức độ ưu tiên, loại nguy hiểm.
  • Tự động hiển thị cảnh báo trên ECDIS tại vị trí liên quan, thay thế dần NAVTEX và bản tin giấy.

Theo Nghị quyết MSC.530(106), lộ trình áp dụng S-100 cho ECDIS gồm:

• Từ 01/01/2026: các hãng có thể cung cấp hệ thống hải đồ điện tử ECDIS tương thích S-100 trên cơ sở tự nguyện. Giai đoạn này tập trung vào thử nghiệm, đánh giá tính ổn định, khả năng tích hợp dữ liệu S-1xx.
• Từ 01/01/2029: mọi ECDIS lắp mới hoặc thay thế phải đọc được dữ liệu S-100 (đặc biệt là S-101), đồng thời vẫn hỗ trợ S-57 trong giai đoạn chuyển tiếp.

Giai đoạn này được gọi là Dual-Fuel, khi ECDIS phải hỗ trợ song song S-57 (ENC hiện tại) và S-101 (ENC thế hệ mới), cùng với các lớp dữ liệu S-1xx khác. Điều này đặt ra các yêu cầu kỹ thuật mới cho ECDIS:

• Năng lực xử lý dữ liệu lớn hơn, do S-1xx có độ phân giải và độ chi tiết cao.
• Cơ chế quản lý lớp thông tin (layer management) linh hoạt, cho phép bật/tắt, ưu tiên hiển thị nhiều loại dữ liệu khác nhau.
• Giao diện người dùng được thiết kế lại để tránh quá tải thông tin, nhưng vẫn đảm bảo hiển thị đầy đủ các cảnh báo quan trọng.

Đối với chủ tàu, việc lựa chọn ECDIS “S-100 ready” ngay từ bây giờ mang lại lợi ích:

• Giảm rủi ro phải thay máy sớm khi đến hạn bắt buộc 2029, chỉ cần nâng cấp phần mềm/hardware nếu cần.
• Tận dụng sớm các dịch vụ e-Navigation như dữ liệu mực nước, dòng chảy, cảnh báo số để tối ưu hóa hành trình, tiết kiệm nhiên liệu.
• Đảm bảo tuân thủ dài hạn với khung pháp lý IMO/IHO đang phát triển, tránh bị động trước các đợt kiểm tra PSC trong tương lai.

5. Vận hành an toàn hệ thống Hải Đồ Điện Tử ECDIS

Vận hành an toàn ECDIS đòi hỏi sĩ quan boong hiểu rõ nguyên lý, giới hạn và thiết lập phù hợp với từng hành trình. Trọng tâm là cấu hình đúng Safety Settings (Safety Depth, Safety Contour, Shallow/Deep Contour) dựa trên mớn nước, squat, UKC và chính sách công ty, đồng thời bảo đảm các ca trực sử dụng thống nhất và cập nhật khi thay đổi draft, vùng hoạt động hay điều kiện thủy triều. Song song, cần quản lý báo động khoa học để tránh “mù cảnh báo”, ưu tiên các alarm bắt buộc liên quan mắc cạn, sai lệch tuyến, mất vị trí, sai Datum. Lập kế hoạch và giám sát hành trình trên ECDIS phải gắn chặt với Route Check, Look-ahead và ghi nhận dữ liệu. Cuối cùng, khai thác hiệu quả Radar/AIS overlay giúp xác minh vị trí, nhận diện mục tiêu và nâng cao nhận thức tình huống.

5.1. Thiết lập tham số an toàn – Safety Depth, Safety Contour, Shallow/Deep Contour

So với hải đồ giấy, hải đồ điện tử ECDIS không tự mặc định các giới hạn an toàn mà yêu cầu sĩ quan boong chủ động thiết lập, kiểm tra chéo và cập nhật định kỳ các tham số an toàn (Safety Settings). Đây là cơ sở để ECDIS tự động giám sát, phát hiện nguy cơ mắc cạn, đi vào vùng cấm hoặc vùng hạn chế. Các tham số cốt lõi gồm:

• Safety Depth (Độ sâu an toàn): Thông thường được tính theo công thức:

  Safety Depth = Draft lớn nhất + Squat + UKC yêu cầu

  Trong đó:

  • Draft lớn nhất: mớn nước lớn nhất dự kiến trong hành trình (bao gồm ảnh hưởng của tải trọng, nước dằn, tiêu thụ nhiên liệu).
  • Squat: độ sụt lái do hiệu ứng kênh hẹp, tốc độ, hình dạng thân tàu; cần tham chiếu bảng Squat của tàu hoặc hướng dẫn của công ty.
  • UKC (Under Keel Clearance): khoảng sáng gầm tàu tối thiểu theo SMS, Charter Party hoặc yêu cầu của cảng/luồng.

  Các điểm đo sâu (Soundings) có giá trị nhỏ hơn hoặc bằng Safety Depth sẽ được ECDIS tự động bôi đậm hoặc thay đổi kiểu hiển thị, giúp sĩ quan nhanh chóng nhận diện vùng nước nguy hiểm. Khi lập kế hoạch, cần kiểm tra ở các thang tỷ lệ khác nhau để bảo đảm mọi sounding quan trọng đều được hiển thị rõ ràng, tránh bị “ẩn” do cài đặt lọc chi tiết (SCAMIN).

• Safety Contour (Đường đồng mức an toàn): Là ranh giới phân chia vùng nước “an toàn” (thường tô màu trắng hoặc xanh nhạt) và vùng nước “không an toàn” (thường tô màu xanh đậm) đối với con tàu.

  • Giá trị Safety Contour thường được chọn lớn hơn hoặc bằng Safety Depth để bảo đảm vùng nước “trắng” luôn có độ sâu thỏa mãn UKC.
  • Nếu ENC không có đúng giá trị đường đồng mức mà sĩ quan nhập, ECDIS sẽ tự động chọn đường đồng mức sâu hơn gần nhất (next deeper contour). Điều này làm tăng mức độ an toàn nhưng có thể làm giảm diện tích vùng nước được coi là “an toàn”.
  • Khi tàu cắt qua Safety Contour, ECDIS phát báo động chống mắc cạn (Grounding Alarm). Sĩ quan phải hiểu rõ đây là báo động bắt buộc, không được tắt hoặc giảm mức ưu tiên.

  Trong thực tế, nhiều tai nạn xảy ra do sĩ quan đặt Safety Contour quá nhỏ (ví dụ bằng đúng mớn nước) hoặc quên không điều chỉnh lại khi thay đổi Draft, dẫn đến hệ thống không cảnh báo khi tàu đi vào vùng nước nông nguy hiểm.

• Shallow Contour (Đường đồng mức nông) và Deep Contour (Đường đồng mức sâu): Được sử dụng để tùy biến dải màu độ sâu (2 hoặc 4 màu), hỗ trợ đánh giá trực quan địa hình đáy biển.

  • Shallow Contour: Thường được đặt gần hoặc thấp hơn Safety Depth, biểu thị vùng nước rất nông, gần như không được phép đi vào trừ khi có đánh giá rủi ro chi tiết.
  • Deep Contour: Thường được đặt lớn hơn đáng kể so với Safety Depth, biểu thị vùng nước sâu an toàn, nơi tàu có thể tăng tốc hoặc cơ động linh hoạt hơn.
  • Khoảng cách giữa Shallow – Safety – Deep Contour giúp sĩ quan đánh giá độ dốc đáy biển, nhận biết các khu vực đáy dốc đứng, bãi cạn kéo dài, hoặc vùng nước sâu đột ngột.

  Khi thiết lập, cần tham chiếu Company’s Navigation Policy, đặc điểm loại tàu (tàu dầu, tàu container, tàu LNG…), điều kiện luồng lạch (sông, kênh hẹp, vùng nước ven bờ) và yêu cầu của cảng. Việc sao chép nguyên xi cài đặt từ tàu khác hoặc từ hành trình trước mà không đánh giá lại là một sai sót nghiệp vụ phổ biến.

Việc thiết lập sai, thiếu nhất quán giữa các ca trực, hoặc bỏ quên cập nhật các tham số này khi thay đổi Draft, vùng hoạt động, điều kiện thủy triều là nguyên nhân phổ biến dẫn đến tai nạn mắc cạn dù tàu có trang bị hải đồ điện tử ECDIS. Trong các khóa đào tạo ECDIS (Generic và Type Specific), phần thiết lập Safety Settings luôn được nhấn mạnh như một kỹ năng sống còn, cần được kiểm tra định kỳ qua onboard training và navigation audit.

5.2. Quản lý báo động và tránh “mù cảnh báo”

Hệ thống hải đồ điện tử được thiết kế với nhiều lớp cảnh báo (Alarms, Warnings, Indications) nhằm hỗ trợ sĩ quan nhận biết sớm các nguy cơ về an toàn hàng hải. Tuy nhiên, nếu cấu hình không hợp lý, ECDIS có thể phát quá nhiều cảnh báo không quan trọng (nuisance alarms), gây ra hiện tượng “Alarm Fatigue” – thuyền viên dần bỏ qua, tắt bớt hoặc vô hiệu hóa âm thanh cảnh báo, làm mất tác dụng bảo vệ an toàn.

Theo IMO và các tiêu chuẩn hiệu năng ECDIS, có 5 loại báo động bắt buộc:

• Tàu cắt qua Safety Contour.
• Tàu lệch khỏi tuyến đường kế hoạch vượt quá giới hạn XTE (Cross Track Error).
• Sự cố hệ thống xác định vị trí (Positioning System Failure), ví dụ mất tín hiệu GNSS hoặc tín hiệu không tin cậy.
• Tàu tiếp cận điểm trọng yếu (Approach to Critical Point), như điểm chuyển hướng gắt, khu vực luồng hẹp, cầu, phao phân luồng.
• Khác biệt hệ mốc trắc địa (Different Geodetic Datum) giữa ENC và hệ tọa độ của nguồn vị trí.

Quản lý báo động hiệu quả không chỉ là vấn đề kỹ thuật mà còn là vấn đề tổ chức ca trực:

• Sĩ quan cần thiết lập hợp lý vùng cảnh giới phía trước (Look-ahead/Guard Zone) theo tốc độ tàu, điều kiện luồng lạch, mật độ giao thông và khả năng cơ động của tàu.
• Look-ahead có thể được cài theo khoảng cách (NM) hoặc theo thời gian (phút). Ở tốc độ cao, nên ưu tiên cài theo thời gian để bảo đảm đủ thời gian phản ứng.
• Khoảng cách và thời gian cảnh giới phải đủ lớn để có thể đánh giá, trao đổi với thuyền trưởng và thực hiện hành động tránh nguy hiểm, nhưng không nên quá lớn gây trùng lặp cảnh báo với các mục tiêu hoặc chướng ngại vật không liên quan.
• Cần phân biệt rõ giữa Alarm (yêu cầu hành động ngay), Warning (cảnh báo cần chú ý) và Indication (thông tin trạng thái). Việc tắt âm thanh hoặc giảm ưu tiên cho các Alarm bắt buộc có thể bị PSC coi là khiếm khuyết nghiêm trọng.

Trong thực hành, nên định kỳ cùng thuyền trưởng rà soát danh mục báo động, điều chỉnh các báo động không bắt buộc (ví dụ một số loại AIS, Radar target lost…) để giảm nhiễu, đồng thời bảo đảm mọi báo động liên quan đến mắc cạn, sai lệch tuyến, mất vị trí, sai Datum luôn ở mức ưu tiên cao nhất. Nhật ký ca trực nên ghi nhận các báo động quan trọng, đặc biệt khi phải tạm thời vô hiệu hóa một số chức năng vì lý do kỹ thuật.

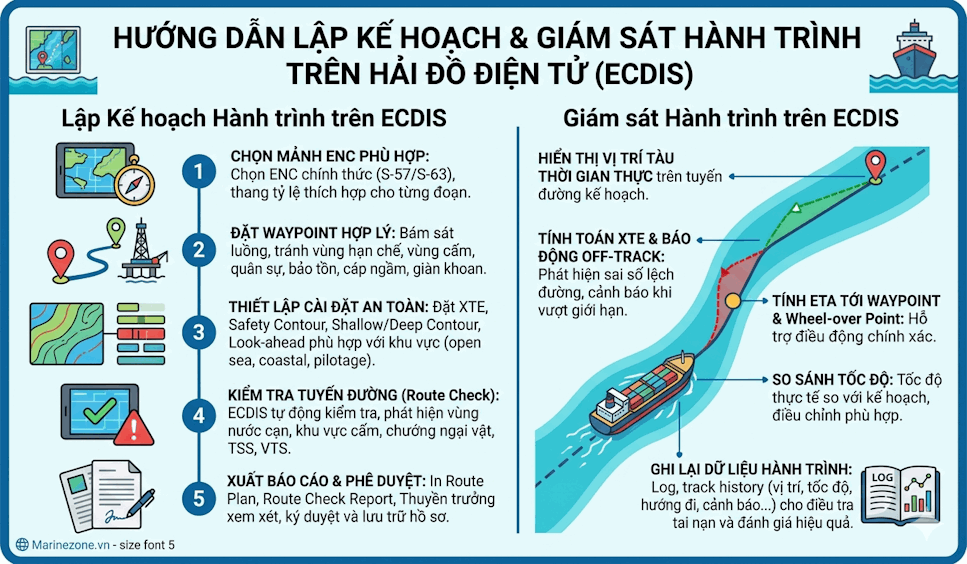

5.3. Lập kế hoạch và giám sát hành trình trên Hải Đồ Điện Tử

Lập kế hoạch hành trình (Route Planning) trên ECDIS cho phép sĩ quan vạch tuyến đường từ bến đến bến (berth-to-berth) với độ chính xác cao, đồng thời tích hợp trực tiếp các yêu cầu an toàn vào tuyến đường. Quy trình lập kế hoạch thường bao gồm:

• Chọn mảnh ENC phù hợp, thang tỷ lệ thích hợp cho từng đoạn hành trình; ưu tiên sử dụng ENC chính thức (ENC S-57/S-63) được cập nhật mới nhất, tránh phụ thuộc vào RNC hoặc hải đồ giấy trừ khi bắt buộc.
• Đặt các waypoint với khoảng cách hợp lý, bảo đảm đường đi bám sát luồng, tránh khu vực hạn chế, vùng cấm, khu vực quân sự, khu bảo tồn biển, khu vực cáp ngầm, giàn khoan.
• Thiết lập giới hạn XTE, Safety Contour, Shallow/Deep Contour, vùng cảnh giới Look-ahead phù hợp với từng đoạn (open sea, coastal, pilotage). Có thể sử dụng nhiều route segment với cài đặt an toàn khác nhau.
• Sử dụng chức năng Route Check để ECDIS tự động kiểm tra tuyến đường, phát hiện đoạn đi qua vùng nước cạn, khu vực cấm, chướng ngại vật, khu vực yêu cầu báo trước (Reporting Area), TSS, VTS.

Sau khi Route Planning hoàn tất, cần in hoặc xuất các báo cáo tuyến đường (Route Plan, Route Check Report) để thuyền trưởng xem xét, ký duyệt và lưu cùng với bộ tài liệu hành trình. Mọi thay đổi lớn trên tuyến đường trong quá trình đi biển phải được ghi nhận và, nếu có thể, cập nhật lại trên ECDIS để bảo đảm tính nhất quán.

Trong giai đoạn giám sát hành trình (Route Monitoring), ECDIS hiển thị vị trí tàu theo thời gian thực trên tuyến đường kế hoạch, đồng thời tính toán:

• Sai số lệch đường (XTE) và phát báo động Off-track khi vượt quá giới hạn cho phép.
• ETA tới waypoint, khoảng cách tới điểm chuyển hướng (Wheel-over Point), hỗ trợ điều động chính xác.
• Tốc độ thực tế so với tốc độ kế hoạch, giúp điều chỉnh để đáp ứng ETA tại cảng hoặc điểm hẹn hoa tiêu.

Dữ liệu hành trình, bao gồm vị trí, tốc độ, hướng đi, cảnh báo, thao tác của người dùng và hải đồ sử dụng, được ECDIS ghi lại trong bộ nhớ (log, track history). Đây là nguồn dữ liệu quan trọng cho điều tra tai nạn, phân tích gần va chạm (near miss) và đánh giá hiệu quả vận hành. Sĩ quan cần nắm rõ cách truy xuất, sao lưu và bảo vệ dữ liệu này theo yêu cầu của công ty và cơ quan chức năng.

5.4. Chồng khớp Radar và AIS trên Hải Đồ Điện Tử

Một trong những ưu điểm nổi bật của hải đồ điện tử ECDIS là khả năng chồng khớp hình ảnh Radar (Radar Overlay) và mục tiêu AIS lên ENC, tạo nên một bức tranh hàng hải tổng hợp, trực quan. Khi được cấu hình và sử dụng đúng cách, tính năng này mang lại nhiều lợi ích:

• Xác minh vị trí: So sánh đường bờ, đảo, công trình ven bờ, phao tiêu, giàn khoan hiển thị trên ENC với tín hiệu phản hồi từ Radar.

  • Nếu các đặc trưng địa vật trên ENC trùng khớp tốt với echo Radar, có thể tin tưởng rằng hệ thống GNSS, Gyro và cài đặt Datum đang hoạt động chính xác.
  • Nếu có sai lệch đáng kể (ví dụ bờ biển trên Radar lệch hẳn so với ENC), sĩ quan cần kiểm tra lại nguồn dữ liệu vị trí, heading, cài đặt hệ mốc trắc địa (Datum), khả năng lỗi cảm biến hoặc lỗi chọn thang tỷ lệ không phù hợp.
  • Trong vùng có độ chính xác ENC hạn chế (CATZOC thấp), cần kết hợp thêm quan sát trực tiếp, Radar và đo đạc truyền thống (bearing, range) để xác minh vị trí.

• Nhận diện mục tiêu: Kết hợp mục tiêu ARPA (từ Radar) và AIS giúp sĩ quan có cái nhìn toàn diện về tình huống giao thông xung quanh.

  • Mục tiêu ARPA cung cấp CPA/TCPA dựa trên đo đạc Radar, hữu ích ngay cả khi tàu kia không phát AIS hoặc AIS bị lỗi.
  • Mục tiêu AIS cung cấp thông tin nhận dạng (tên tàu, MMSI, call sign), thông số hành trình (SOG, COG, Heading, ROT) và thông tin tĩnh (LOA, loại tàu…), được hiển thị trực tiếp trên hải đồ điện tử.
  • Khi ARPA và AIS của cùng một mục tiêu trùng khớp về vị trí và chuyển động, độ tin cậy của dữ liệu tăng lên; nếu có sai lệch lớn, cần đánh giá lại nguồn dữ liệu, khả năng lỗi AIS hoặc lỗi cài đặt tham số ARPA.

Việc sử dụng Radar Overlay và AIS Overlay đòi hỏi ECDIS phải được cấu hình chính xác về nguồn dữ liệu (sensor configuration), độ trễ tín hiệu (latency), hiệu chỉnh heading, offset anten và tham số conning position. Sĩ quan cần nắm rõ menu cài đặt của loại ECDIS trên tàu, biết cách:

• Chọn đúng nguồn Radar, AIS, GNSS, Gyro theo cấu hình thực tế.
• Kiểm tra định kỳ sự trùng khớp giữa track tàu trên ECDIS và vệt tàu trên Radar.
• Điều chỉnh độ sáng, độ trong suốt (transparency) của lớp Overlay để không che khuất thông tin quan trọng trên ENC.

Trong các buổi kiểm tra PSC hoặc đánh giá nội bộ (internal audit, navigation assessment), khả năng sử dụng thành thạo các lớp Overlay này, kết hợp với việc giải thích được cơ sở thiết lập Safety Settings, Route Planning và Route Monitoring, là chỉ báo quan trọng về mức độ làm chủ hệ thống hải đồ điện tử ECDIS của sĩ quan boong.

6. Quản lý dữ liệu, cập nhật và bản quyền Hải Đồ Điện Tử

Hệ thống quản lý dữ liệu và bản quyền hải đồ điện tử xoay quanh mạng lưới WEND, các RENC và dịch vụ ENC thương mại như AVCS. Thông qua đó, ENC được chuẩn hóa, kiểm định chất lượng, phân phối có kiểm soát và cập nhật liên tục bằng các gói tuần, khẩn cấp hoặc sửa lỗi, đảm bảo tàu luôn sử dụng ENC chính thức trên ECDIS. Việc quản lý Permit, theo dõi hạn dùng, phạm vi bao phủ và lưu trữ hồ sơ bản quyền là trách nhiệm then chốt của sĩ quan phụ trách hải đồ. Bên cạnh đó, AIO bổ sung thông tin T&P NMs còn thiếu trên ENC, hỗ trợ đánh giá rủi ro tuyến. Tuân thủ bản quyền, chuẩn IHO và yêu cầu SOLAS giúp ECDIS được công nhận hợp pháp, giảm thiểu rủi ro an toàn và pháp lý.

6.1. Dịch vụ ENC toàn cầu và AVCS

Để đảm bảo tàu luôn có hải đồ điện tử chính thức, cập nhật và bao phủ toàn cầu, IHO phối hợp với các văn phòng thủy đạc quốc gia xây dựng mạng lưới WEND (Worldwide ENC Database). Mục tiêu cốt lõi của WEND là:

• Tránh trùng lặp, chồng lấn không cần thiết giữa các ENC của các quốc gia khác nhau.
• Đảm bảo mỗi vùng biển được một quốc gia hoặc nhóm quốc gia chịu trách nhiệm sản xuất ENC chính thức.
• Thiết lập cơ chế phân phối thống nhất, tin cậy, có kiểm soát bản quyền.

Các RENC (Regional ENC Coordinating Center) như Primar, IC-ENC đóng vai trò trung gian kỹ thuật và thương mại giữa các cơ quan thủy đạc và người dùng cuối. Nhiệm vụ chuyên môn của RENC bao gồm:

• Kiểm định chất lượng ENC: kiểm tra cấu trúc dữ liệu, tuân thủ chuẩn S-57/S-101, phát hiện lỗi mã hóa, đối chiếu với tiêu chuẩn IHO.
• Chuẩn hóa metadata: đảm bảo thông tin về phạm vi bao phủ, thang tỷ lệ, phiên bản, ngày phát hành, đơn vị sản xuất được ghi nhận thống nhất.
• Quản lý phân phối: tập hợp ENC từ nhiều quốc gia, đóng gói thành các gói sản phẩm khu vực, phát hành thông qua các nhà cung cấp dịch vụ được ủy quyền.
• Hỗ trợ cập nhật: tiếp nhận, xử lý và phát hành các bản cập nhật tuần, khẩn cấp, hoặc đặc biệt.

Trong số các dịch vụ ENC thương mại dựa trên dữ liệu chính thức, AVCS (Admiralty Vector Chart Service) của UKHO là dịch vụ ENC phổ biến nhất, bao phủ hơn 18.000 mảnh ENC chính thức trên toàn thế giới. AVCS kết hợp ENC từ nhiều quốc gia, được UKHO kiểm tra, đóng gói và phân phối dưới dạng:

• Các gói khu vực (AVCS Folios) phù hợp với tuyến hàng hải chính, khu vực thương mại, vùng ven bờ.
• Các cell lẻ cho nhu cầu hành trình ngắn hoặc khu vực hạn chế.
• Các gói chuyên biệt cho tàu hoạt động ở vùng cực, vùng nước hạn chế, khu vực quân sự.

Để sử dụng AVCS trên hải đồ điện tử ECDIS, tàu cần có Cell Permit – tệp mã khóa được cấp riêng cho từng hệ thống ECDIS, gắn với số sê-ri phần cứng hoặc mã nhận dạng hệ thống. Một số đặc điểm kỹ thuật quan trọng của Permit:

• Permit chỉ cho phép giải mã và hiển thị các mảnh ENC tương ứng đã được mua hoặc thuê bao.
• Permit không chứa dữ liệu bản đồ mà chỉ là chìa khóa mở khóa dữ liệu ENC đã được mã hóa theo chuẩn S-63 (IHO Data Protection Scheme).
• Permit có thời hạn hiệu lực (thường theo tháng, quý hoặc năm), hết hạn sẽ không thể mở ENC tương ứng, dù dữ liệu vẫn còn trong ECDIS.
• Mỗi lần thay đổi cấu hình ECDIS (thay máy, thay ổ cứng, nâng cấp phần cứng) có thể cần xin cấp lại Permit.

Việc quản lý Permit, gia hạn bản quyền và đảm bảo ENC bao phủ đầy đủ hành trình là trách nhiệm quan trọng của sĩ quan phụ trách hải đồ. Công việc này thường bao gồm:

• Kiểm tra danh mục ENC hiện có so với tuyến hành trình dự kiến (Passage Plan) để xác định thiếu hụt.
• Lập danh sách cell cần mua thêm hoặc gia hạn, gửi cho nhà cung cấp dịch vụ (Chart Agent/Distributor).
• Nhập Permit mới vào ECDIS, kiểm tra trạng thái kích hoạt, ngày hết hạn và khả năng hiển thị trên màn hình.
• Lưu trữ an toàn các file Permit, file dữ liệu ENC gốc, và biên lai/giấy chứng nhận bản quyền để phục vụ kiểm tra PSC hoặc Flag State.

6.2. Cập nhật hải đồ điện tử – quy trình và yêu cầu pháp lý

SOLAS yêu cầu hải đồ điện tử phải được duy trì ở trạng thái cập nhật mới nhất, tương tự như hải đồ giấy. Về mặt pháp lý, một ECDIS chỉ được coi là đáp ứng yêu cầu thay thế hải đồ giấy khi:

• Sử dụng ENC chính thức do cơ quan có thẩm quyền phát hành.
• Được cập nhật thường xuyên bằng các bản cập nhật chính thức (ENC Updates).
• Hệ thống ECDIS được Type-approved và cấu hình đúng theo yêu cầu của Flag State.

Các bản cập nhật ENC (Updates) thường được phát hành hàng tuần, tích hợp các Thông báo Hàng hải (Notice to Mariners – NM), thay đổi báo hiệu, độ sâu, khu vực hạn chế, tuyến phân luồng, khu vực cấm neo, khu vực quân sự, khu vực bảo tồn biển. Ngoài cập nhật tuần, có thể có:

• Cập nhật khẩn cấp (Preliminary/Emergency Updates) cho các thay đổi quan trọng ảnh hưởng trực tiếp đến an toàn hàng hải.
• Cập nhật sửa lỗi dữ liệu (Data Correction) khi phát hiện sai sót trong mã hóa ENC.

Quy trình cập nhật có thể thực hiện qua:

• Đĩa DVD/CD Update được gửi định kỳ: phù hợp với tàu ít kết nối internet, thường cập nhật theo chu kỳ tuần hoặc tháng.
• Tải dữ liệu qua internet hoặc vệ tinh SATCOM: tải file cập nhật từ nhà cung cấp, sau đó chuyển vào ECDIS qua USB hoặc mạng nội bộ.
• Dịch vụ cập nhật trực tuyến thông qua nhà cung cấp dữ liệu: ECDIS kết nối trực tiếp với server cập nhật, tự động tải và cài đặt.

Khi cập nhật, ECDIS sẽ tự động áp dụng các bản sửa đổi lên SENC (System ENC – dạng dữ liệu nội bộ đã được ECDIS chuyển đổi từ ENC gốc) mà không làm gián đoạn quá trình giám sát hành trình. Một số yêu cầu kỹ thuật và vận hành quan trọng:

• Trước khi cập nhật, nên sao lưu (backup) SENC hoặc cấu hình hệ thống để có thể khôi phục nếu xảy ra lỗi.
• Sau khi cập nhật, sĩ quan trực ca cần kiểm tra ngẫu nhiên một số khu vực quan trọng trên tuyến để xác nhận dữ liệu hiển thị đúng.
• Trong trường hợp cập nhật không thành công, ECDIS thường hiển thị thông báo lỗi, cần ghi nhận và liên hệ nhà cung cấp để xử lý.

Hệ thống lưu giữ lịch sử cập nhật, cho phép sĩ quan và thanh tra PSC kiểm tra xem dữ liệu đã được cập nhật đến tuần nào (Week/Year). Nhiều tàu sử dụng sổ theo dõi như NP133C – Admiralty ENC Maintenance Record để ghi chép quá trình cập nhật, làm bằng chứng tuân thủ trong các đợt kiểm tra. Nội dung ghi chép thường bao gồm:

• Ngày nhận và cài đặt cập nhật.
• Số tuần cập nhật (Week Number) và năm.
• Phạm vi ENC được cập nhật (khu vực, folio, cell).
• Chữ ký sĩ quan thực hiện và người kiểm tra chéo (nếu có).

Trong kiểm tra PSC, thanh tra thường yêu cầu:

• Hiển thị trên ECDIS thông tin “Chart Update Status” cho khu vực hiện tại.
• Đối chiếu tuần cập nhật trên ECDIS với ấn phẩm NM hoặc thông tin từ nhà cung cấp.
• Kiểm tra hồ sơ NP133C hoặc sổ tương đương để đánh giá tính liên tục và nhất quán của việc cập nhật.

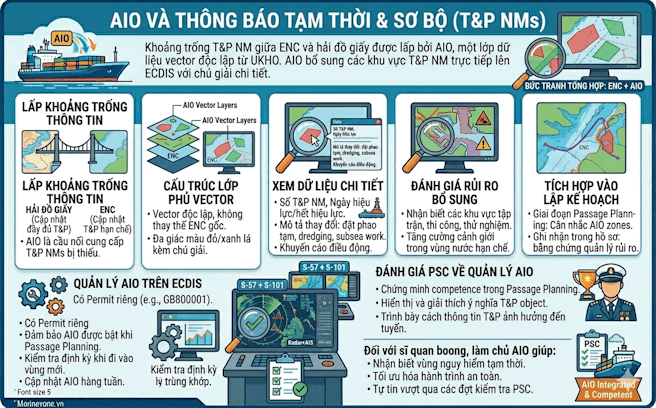

6.3. AIO và Thông báo Tạm thời & Sơ bộ (T&P NMs)

Không phải tất cả các quốc gia đều mã hóa đầy đủ các Thông báo Tạm thời và Sơ bộ (Temporary & Preliminary Notices – T&P NMs) vào ENC của họ. Điều này tạo ra khoảng trống thông tin giữa hải đồ giấy (được cập nhật đầy đủ T&P NMs) và ENC. Để lấp khoảng trống này, UKHO cung cấp AIO (Admiralty Information Overlay) – một lớp dữ liệu phủ thêm hiển thị trực tiếp các khu vực chịu ảnh hưởng bởi T&P NMs lên hải đồ điện tử ECDIS.

AIO được xây dựng như một lớp vector riêng, không thay thế ENC gốc mà chỉ bổ sung thông tin. Các khu vực này thường được thể hiện dưới dạng đa giác màu đỏ hoặc xanh, kèm theo chú giải chi tiết liên kết đến nội dung T&P tương ứng. Khi click vào đối tượng AIO, sĩ quan có thể xem:

• Số hiệu T&P NM, ngày hiệu lực, ngày hết hiệu lực (nếu có).
• Mô tả chi tiết thay đổi: thiết lập phao tạm, khu vực cấm tàu, hoạt động nạo vét, công trình ngầm.
• Khuyến cáo điều động hoặc hạn chế đối với tàu thuyền.

Việc sử dụng AIO giúp sĩ quan:

• Nhận biết các khu vực có hoạt động tạm thời như tập trận, thi công, đặt phao tạm, thử nghiệm thiết bị.
• Đánh giá rủi ro bổ sung cho tuyến hành trình, đặc biệt ở vùng nước hạn chế, luồng hẹp, khu vực cảng.
• Điều chỉnh tuyến đường để tránh các vùng nguy hiểm chưa được cập nhật vào ENC gốc, hoặc áp dụng biện pháp cảnh giới tăng cường.

Tàu cần có Permit riêng cho AIO (ví dụ: GB800001) để kích hoạt lớp dữ liệu này trên ECDIS. Một số ECDIS cho phép bật/tắt AIO như một layer độc lập, do đó sĩ quan cần:

• Đảm bảo AIO được bật trong giai đoạn lập kế hoạch hành trình (Passage Planning).
• Kiểm tra định kỳ trong quá trình hành trình, đặc biệt khi đi vào vùng mới hoặc gần khu vực quân sự, công trình ngoài khơi.
• Ghi nhận trong hồ sơ lập kế hoạch rằng T&P NMs/AIO đã được xem xét, như một bằng chứng về quản lý rủi ro.

Trong các đợt kiểm tra PSC, việc chứng minh rằng tàu đã xem xét đầy đủ T&P NMs, bao gồm cả AIO, là một điểm cộng quan trọng thể hiện năng lực quản lý hải đồ điện tử và lập kế hoạch hành trình an toàn. Thanh tra có thể yêu cầu sĩ quan:

• Hiển thị một khu vực có AIO và giải thích ý nghĩa của đối tượng T&P.
• Trình bày cách thông tin T&P được tích hợp vào quyết định lựa chọn tuyến.

6.4. Bản quyền, tính hợp pháp và rủi ro sử dụng ENC không chính thức

Chỉ ENC chính thức (Official ENC) do các cơ quan thủy đạc quốc gia hoặc tổ chức được ủy quyền phát hành mới được pháp luật công nhận để sử dụng trên hệ thống hải đồ điện tử ECDIS. Các ENC này phải tuân thủ chuẩn dữ liệu IHO (S-57 hiện tại, chuyển dần sang S-101) và được bảo vệ bằng cơ chế mã hóa S-63.

Việc sử dụng dữ liệu không chính thức (ví dụ: hải đồ thương mại không được IHO công nhận, dữ liệu tải từ nguồn không rõ ràng, bản sao chép trái phép) có thể dẫn đến:

• Không đáp ứng yêu cầu của SOLAS và Flag State, khiến ECDIS không được chấp nhận là phương tiện thay thế hải đồ giấy.
• Nguy cơ sai lệch dữ liệu, thiếu cập nhật, không có cơ chế kiểm định chất lượng, từ đó làm tăng khả năng mắc cạn, va chạm, đi vào vùng cấm.
• Bị PSC coi là khiếm khuyết nghiêm trọng, có thể dẫn đến lưu giữ tàu, yêu cầu khắc phục ngay hoặc phạt hành chính.
• Rủi ro pháp lý khi xảy ra tai nạn: chủ tàu và thuyền trưởng khó có thể biện minh nếu sử dụng dữ liệu không bản quyền, không chính thức.

Do đó, chủ tàu và thuyền trưởng cần đảm bảo rằng mọi dữ liệu hải đồ điện tử sử dụng trên ECDIS đều:

• Có nguồn gốc rõ ràng từ RENC, cơ quan thủy đạc quốc gia hoặc nhà cung cấp được ủy quyền.
• Được bảo vệ bằng S-63, có Permit hợp lệ, còn thời hạn.
• Được cập nhật thường xuyên theo chu kỳ phát hành của nhà cung cấp.
• Được lưu trữ, sao lưu và quản lý hồ sơ bản quyền (license, invoice, chứng nhận) một cách hệ thống.

Việc tiết kiệm chi phí bằng cách sử dụng dữ liệu không bản quyền tiềm ẩn rủi ro pháp lý và an toàn rất lớn. Chi phí mua ENC và duy trì cập nhật thường nhỏ hơn rất nhiều so với thiệt hại do tai nạn hàng hải, chi phí lưu giữ tàu, bồi thường, và ảnh hưởng uy tín. Từ góc độ quản lý an toàn (ISM Code), sử dụng ENC chính thức, có bản quyền và cập nhật đầy đủ là một phần quan trọng của hệ thống quản lý an toàn trên tàu.

7. Kiểm tra PSC, đào tạo thuyền viên và an ninh mạng cho Hải Đồ Điện Tử ECDIS

Hệ thống hải đồ điện tử ECDIS ngày càng là tâm điểm trong kiểm tra PSC, đào tạo thuyền viên và quản lý an ninh mạng. Cơ quan kiểm tra chú trọng cả khía cạnh pháp lý, tình trạng thiết bị, tính đầy đủ và cập nhật của ENC lẫn năng lực thao tác thực tế của sĩ quan trực ca. Việc thiếu chứng chỉ, không nắm SOP, lúng túng khi vận hành hoặc không chứng minh được phương án dự phòng là nguy cơ dẫn đến “Clear Grounds” và lưu giữ tàu. Song song, STCW yêu cầu đào tạo Generic và Type-Specific rõ ràng, gắn với hồ sơ SMS. Ở góc độ an ninh mạng, ECDIS phải được bảo vệ như một hệ thống OT trọng yếu, với phân tách mạng, kiểm soát USB, quản lý tài khoản và cập nhật bảo mật. Khi lựa chọn ECDIS, chủ tàu cần ưu tiên tuân thủ chuẩn mới, khả năng S-100 Ready, an ninh mạng và chi phí đào tạo dài hạn.

7.1. Trọng tâm kiểm tra PSC đối với hệ thống Hải Đồ Điện Tử

Các chiến dịch kiểm tra tập trung (CIC) của PSC trong những năm gần đây cho thấy hải đồ điện tử ECDIS là một trong những hạng mục được chú ý đặc biệt, vì đây là thiết bị dẫn đường chính, liên quan trực tiếp đến tuân thủ SOLAS Chương V và ISM Code. Thanh tra viên thường không chỉ “nhìn cho có” mà sẽ yêu cầu sĩ quan trực tiếp thao tác, giải thích và xuất trình hồ sơ. Một số trọng tâm chuyên môn sâu thường gặp:

• Pháp lý và chứng chỉ: - ECDIS phải được ghi rõ trong Record of Equipment (Form E/Form P) với chức năng “primary means of navigation” hoặc “back-up arrangement” tùy cấu hình. - Có chứng chỉ Type Approval hợp lệ, thể hiện tuân thủ MSC.232(82), IEC 61174 (phiên bản phù hợp), IHO S-52, S-57/S-63; thanh tra có thể đối chiếu số model, version phần mềm trên máy với chứng chỉ. - Sổ tay hướng dẫn (Operator’s Manual) bản giấy hoặc điện tử phải sẵn sàng trên buồng lái, cùng với quy trình vận hành chuẩn (SOP) và hướng dẫn trong SMS: lập kế hoạch hành trình trên ECDIS, kiểm tra Safety Settings, quy trình chuyển sang phương án dự phòng khi ECDIS hỏng, quy trình báo cáo khi ENC thiếu hoặc lỗi.

• Tình trạng thiết bị và phương án dự phòng: - ECDIS chính và backup phải hoạt động bình thường, không có alarm lỗi cảm biến kéo dài, không tắt chức năng cảnh báo an toàn một cách tùy tiện. - Nguồn cấp phải độc lập theo yêu cầu phân cấp (thường từ Main Switchboard và Emergency Switchboard), có UPS hoặc nguồn dự phòng để đảm bảo duy trì hiển thị trong thời gian mất điện. - Phương án dự phòng có thể là Dual ECDIS với ENC đầy đủ, hoặc hải đồ giấy đầy đủ, cập nhật; PSC thường kiểm tra xem tuyến đường kế hoạch đã được nạp và kiểm tra trên cả hai ECDIS, hoặc đã được vẽ đầy đủ trên hải đồ giấy. - Thanh tra có thể yêu cầu mô phỏng tình huống: tắt ECDIS chính, yêu cầu sĩ quan chuyển sang backup, chứng minh khả năng tiếp tục giám sát hành trình an toàn.

• Dữ liệu ENC và cập nhật: - ENC phải bao phủ toàn bộ hành trình dự kiến, bao gồm cả cảng thay thế, cảng lánh nạn; PSC có thể yêu cầu mở Chart Catalogue để kiểm tra vùng phủ. - Lịch sử cập nhật (Update History) phải thể hiện lần cập nhật mới nhất, phù hợp với Notice to Mariners hoặc lịch cập nhật của nhà cung cấp (AVCS, PRIMAR…). - Permit còn hiệu lực, không có cảnh báo hết hạn bản quyền hoặc “No ENC available” trên tuyến; nếu có vùng không có ENC, phải có giải pháp thay thế được mô tả trong SMS (RNC, hải đồ giấy). - Sĩ quan phải biết cách truy cập mục “Cell Status”, “Permit Status”, “Update Status” để chứng minh tính hợp lệ của dữ liệu.

• Năng lực sĩ quan: - Sĩ quan trực ca phải có chứng chỉ ECDIS Generic và Type-Specific phù hợp với model trên tàu; PSC thường đối chiếu tên, số hộ chiếu, chức danh với danh sách thuyền viên. - Thanh tra thường yêu cầu sĩ quan:

  • Lập nhanh một tuyến đường mới, chèn/di chuyển waypoint, kiểm tra Route Check để phát hiện cạn, chướng ngại.
  • Thiết lập và giải thích Safety Settings: Safety Depth, Safety Contour, Shallow Contour, Deep Contour, Cross Track Distance, Look-ahead time/distance.
  • Thay đổi thang tỷ lệ (scale), chuyển giữa các chế độ hiển thị (Base, Standard, All, Custom), bật/tắt lớp thông tin (AIS targets, Radar Overlay, Navtex, T&P Notices nếu có).
  • Giải thích ý nghĩa một số ký hiệu quan trọng trên hải đồ điện tử dựa trên ECDIS Chart 1 hoặc IHO S-52 Presentation Library.

  Việc sĩ quan lúng túng khi thao tác ECDIS, không hiểu ý nghĩa cảnh báo, không biết cách kiểm tra cập nhật ENC hoặc không nắm rõ phương án dự phòng là những “Clear Grounds” để PSC mở rộng kiểm tra ISM, ISPS, thậm chí xem xét lưu giữ tàu do thiếu năng lực vận hành an toàn.

7.2. Đào tạo ECDIS theo STCW và yêu cầu Type-Specific

Công ước STCW (sửa đổi Manila 2010) quy định rõ rằng sĩ quan boong sử dụng hải đồ điện tử ECDIS phải được đào tạo và đánh giá năng lực phù hợp. Hai cấp độ đào tạo chính có ý nghĩa khác nhau về mặt pháp lý và thực hành:

• Đào tạo tổng quát (Generic ECDIS Training): - Dựa trên Khóa học mẫu IMO Model Course 1.27, thời lượng khoảng 40 giờ, thường kết hợp lý thuyết và thực hành trên mô phỏng. - Nội dung chuyên sâu bao gồm:

  • Nguyên lý ENC: cấu trúc S-57, khái niệm cell, usage band, object, attribute, SCAMIN, SCAMAX.
  • Khung pháp lý: SOLAS V/19, V/27, IMO Res. A.817(19)/MSC.232(82), IHO S-52, S-57, S-63, các yêu cầu về back-up arrangement.
  • Cấu trúc và chức năng ECDIS: các chế độ hiển thị, hệ tọa độ, datum, tích hợp GNSS, gyro, log, AIS, radar.
  • Thiết lập an toàn: nguyên tắc lựa chọn Safety Contour, Safety Depth dựa trên UKC, squat, heave, sai số đo sâu.
  • Lập kế hoạch và giám sát hành trình: từ appraisal, planning, execution, monitoring đến debriefing, nhấn mạnh vai trò cross-check với radar, visual, logbook.
  • Nhận thức rủi ro: overreliance vào ECDIS, lỗi cấu hình, ENC không đầy đủ, chế độ “look-alike” giữa ENC và RCDS.

  - Chứng chỉ Generic thường được ghi nhận trong CoC (Chứng chỉ khả năng chuyên môn) hoặc đính kèm như chứng chỉ bổ sung, là điều kiện tiên quyết để được phân công trực ca trên tàu sử dụng ECDIS như phương tiện dẫn đường chính.

• Đào tạo làm quen chủng loại cụ thể (Type-Specific / Familiarization): - Do nhà sản xuất hoặc đơn vị được ủy quyền cung cấp, tập trung vào giao diện, menu, nút bấm, logic vận hành của đúng model ECDIS lắp trên tàu (Furuno FMD, JRC JAN, Transas/Wärtsilä Navi-Sailor, Tokyo Keiki, Kelvin Hughes…). - Nội dung thường bao gồm:

  • Cấu trúc menu, phím tắt, cách truy cập nhanh các chức năng quan trọng (Safety Settings, Route Planning, Route Monitoring, Alarm Acknowledgement).
  • Quy trình nạp và cập nhật ENC, Permit, AIO, cách xử lý lỗi khi cập nhật.
  • Cấu hình tích hợp cảm biến: chọn nguồn GNSS, gyro, log, AIS, radar overlay, xử lý khi mất tín hiệu.
  • Các chức năng nâng cao: conning display, docking mode, route exchange với VDR hoặc hệ thống voyage planning khác (nếu có).

  - Chứng nhận Type-Specific thường ở dạng certificate hoặc record of familiarization, lưu giữ trên tàu như một phần của hồ sơ đào tạo trong SMS. Nhiều vụ lưu giữ tàu xuất phát từ việc sĩ quan không thể chứng minh đã được đào tạo Type-Specific hoặc không thao tác thành thạo trên hệ thống hải đồ điện tử ECDIS đang sử dụng, dù vẫn có chứng chỉ Generic.

7.3. An ninh mạng (Cyber Security) đối với Hải Đồ Điện Tử

Hải đồ điện tử ECDIS là một hệ thống máy tính thuộc nhóm OT (Operational Technology), nhưng lại thường xuyên trao đổi dữ liệu với môi trường IT (máy tính văn phòng, email, internet) để nhận ENC, Permit, cập nhật phần mềm. Điều này khiến ECDIS trở thành mục tiêu tiềm ẩn của tấn công mạng, mã độc, virus hoặc thao tác sai do con người. IMO đã ban hành Nghị quyết MSC.428(98), yêu cầu các công ty quản lý tàu tích hợp quản lý rủi ro an ninh mạng vào Hệ thống Quản lý An toàn (SMS), bao gồm cả ECDIS.

Các rủi ro phổ biến đối với ECDIS gồm:

• Sử dụng USB cá nhân không kiểm soát để nạp dữ liệu cập nhật ENC, Permit, Route Plan, có thể mang theo malware, ransomware, keylogger.
• Hệ điều hành Windows trên ECDIS đã lỗi thời, không được vá bảo mật, không có giải pháp chống virus được chứng nhận cho môi trường hàng hải, dẫn đến lỗ hổng nghiêm trọng.
• Kết nối ECDIS trực tiếp với mạng internet văn phòng hoặc mạng giải trí của thuyền viên mà không có tường lửa, không phân tách mạng IT/OT, tạo đường tấn công từ các thiết bị cá nhân.
• Thiếu quy trình quản lý tài khoản người dùng, mật khẩu mặc định không đổi, không ghi log truy cập, dẫn đến nguy cơ thao tác trái phép hoặc khó truy vết sự cố.

Các biện pháp giảm thiểu rủi ro chuyên sâu gồm:

• Sử dụng USB chuyên dụng chỉ dành cho ECDIS, được quét virus trên một “bến trung gian” (gateway PC) an toàn trước khi cắm vào hệ thống; ghi rõ trong SMS quy trình quản lý, niêm phong và kiểm soát USB.
• Thiết lập phân tách mạng giữa hệ thống điều hướng (OT) và mạng thông tin (IT) bằng VLAN, firewall, DMZ; chỉ cho phép các kết nối cần thiết, có kiểm soát, ghi log.
• Áp dụng chính sách cập nhật hệ điều hành và phần mềm ECDIS thông qua nhà sản xuất, tránh tự ý cài đặt phần mềm bên thứ ba; sử dụng giải pháp chống virus được nhà sản xuất chấp thuận, cấu hình ở chế độ không gây ảnh hưởng đến hiệu năng thời gian thực.
• Thiết lập quản lý tài khoản người dùng: phân quyền (admin/operator), mật khẩu mạnh, thay đổi định kỳ, khóa tài khoản khi nghỉ việc; lưu trữ log truy cập và thay đổi cấu hình.
• Lựa chọn hệ thống hải đồ điện tử ECDIS đáp ứng các yêu cầu an ninh mạng mới nhất của IACS (UR E26/E27) đối với tàu đóng mới, bao gồm khả năng hardening hệ thống, bảo vệ cổng giao tiếp, và hỗ trợ cập nhật bảo mật an toàn.

Trong bối cảnh số hóa sâu rộng, an ninh mạng trở thành một phần không thể tách rời của an toàn hàng hải: một sự cố mã độc làm treo ECDIS trong vùng nước hạn chế có thể dẫn đến tai nạn nghiêm trọng tương đương với mất lái hoặc mất điện.

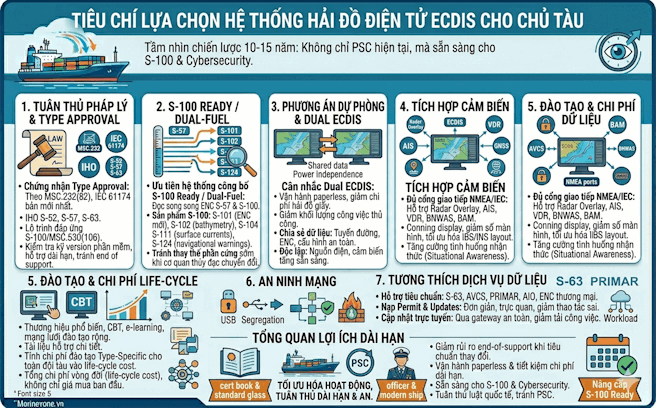

7.4. Tiêu chí lựa chọn hệ thống Hải Đồ Điện Tử ECDIS cho chủ tàu

Khi đầu tư hoặc nâng cấp hệ thống hải đồ điện tử ECDIS, chủ tàu cần tiếp cận dưới góc độ chiến lược: không chỉ đáp ứng kiểm tra PSC hiện tại mà còn sẵn sàng cho các tiêu chuẩn S-100 và yêu cầu an ninh mạng trong 10–15 năm tới.

• Tính tuân thủ pháp lý và Type Approval: - Đảm bảo ECDIS có chứng nhận Type Approval theo MSC.232(82), IEC 61174 phiên bản mới nhất, tuân thủ IHO S-52, S-57, S-63, và có lộ trình đáp ứng S-100/MSC.530(106). - Kiểm tra kỹ version phần mềm, khả năng nâng cấp, chính sách hỗ trợ dài hạn của nhà sản xuất để tránh tình trạng “end of support” khi tiêu chuẩn thay đổi.

• Khả năng S-100 Ready / Dual-Fuel: - Ưu tiên hệ thống được công bố S-100 Ready hoặc Dual-Fuel, có khả năng đọc song song ENC S-57 hiện tại và các sản phẩm S-100 trong tương lai như S-101 (ENC mới), S-102 (bathymetry), S-104 (water level), S-111 (surface currents), S-124 (navigational warnings). - Điều này giúp đội tàu không phải thay thế phần cứng sớm khi các cơ quan thủy đạc chuyển dần sang S-100.

• Phương án dự phòng: - Cân nhắc đầu tư Dual ECDIS để vận hành paperless, giảm chi phí mua và cập nhật hải đồ giấy, giảm khối lượng công việc thủ công cho sĩ quan. - Đảm bảo hai ECDIS có thể chia sẻ dữ liệu tuyến đường, ENC, cấu hình an toàn, nhưng vẫn có mức độ độc lập nhất định về nguồn điện và cảm biến để tăng tính sẵn sàng.

• Khả năng tích hợp cảm biến: - Đảm bảo ECDIS có đủ cổng giao tiếp NMEA/IEC 61162-1/2/450, hỗ trợ Radar Overlay, AIS, VDR, BNWAS, BAM, conning display. - Khả năng tích hợp tốt giúp giảm số màn hình, tối ưu hóa bố trí buồng lái theo tiêu chuẩn IBS/INS, hỗ trợ sĩ quan nhận thức tình huống tốt hơn.

• Chi phí và thuận tiện đào tạo: - Lựa chọn thương hiệu phổ biến, có mạng lưới đào tạo rộng, cung cấp CBT, e-learning, tài liệu hỗ trợ chi tiết cho thuyền viên. - Chi phí đào tạo Type-Specific cho toàn đội tàu cần được tính vào tổng chi phí vòng đời (life-cycle cost), không chỉ giá mua ban đầu.

• An ninh mạng: - Ưu tiên hệ thống có tính năng khóa cổng USB, phân quyền truy cập, hỗ trợ giải pháp bảo mật, phân tách mạng và cập nhật dữ liệu an toàn. - Hỏi rõ nhà sản xuất về chính sách cập nhật bảo mật, tần suất phát hành bản vá, và quy trình triển khai trên tàu.

• Tương thích dịch vụ dữ liệu: - Đảm bảo ECDIS tương thích S-63, hỗ trợ AVCS, PRIMAR, AIO, và các dịch vụ ENC thương mại khác; quy trình nạp Permit và Updates phải đơn giản, trực quan, giảm nguy cơ thao tác sai. - Khả năng kết nối với dịch vụ cập nhật trực tuyến (qua gateway an toàn) cũng là một yếu tố quan trọng để giảm tải công việc cho thuyền viên.

8. Những Câu Hỏi Thường Gặp(FAQs)

Câu hỏi 1: Tàu của tôi có bắt buộc phải trang bị ECDIS không và lộ trình áp dụng cụ thể như thế nào?

Trả lời: Theo Quy định V/19 của Công ước SOLAS, việc trang bị Hệ thống Hiển thị và Thông tin Hải đồ Điện tử (ECDIS) là bắt buộc đối với các tàu biển hoạt động trên tuyến quốc tế. Lộ trình áp dụng đã được hoàn tất cho phần lớn các tàu, cụ thể như sau:

• Tàu khách: Tàu đóng mới có dung tích từ 500 GT trở lên phải trang bị ECDIS từ ngày 01/07/2012; tàu hiện hữu phải trang bị trong lần kiểm tra đầu tiên sau ngày 01/07/2014.
• Tàu dầu: Tàu đóng mới từ 3.000 GT trở lên phải trang bị từ 01/07/2012; tàu hiện hữu phải trang bị trước ngày 01/07/2015.
• Tàu hàng: Tàu từ 10.000 GT trở lên phải trang bị theo các mốc thời gian kéo dài đến 01/07/2018 đối với tàu hiện hữu. Tàu hàng từ 3.000 đến dưới 10.000 GT đóng mới sau 01/07/2014 phải trang bị, nhưng không bắt buộc đối với tàu hiện hữu.

Câu hỏi 2: Sự khác biệt giữa Hải đồ Vector (ENC) và Hải đồ Raster (RNC) là gì? Tôi có thể dùng RNC để chạy tàu "không hải đồ giấy" (paperless) được không?

Trả lời:

• Hải đồ Raster (RNC): Là hình ảnh kỹ thuật số được quét từ hải đồ giấy, hoạt động như một hệ thống thụ động. RNC không có khả năng tự động cảnh báo các nguy cơ an toàn như mắc cạn, cũng không hỗ trợ hiển thị thông minh hay tương tác dữ liệu.
• Hải đồ Vector (ENC): Là hải đồ điện tử thông minh, chứa các đối tượng dữ liệu có thuộc tính chi tiết (độ sâu, phao tiêu, vật thể nguy hiểm...), cho phép tương tác và tự động kích hoạt cảnh báo an toàn trên ECDIS.

Việc vận hành tàu theo chế độ "không hải đồ giấy" chỉ được phép khi sử dụng ENC. Nếu ECDIS hoạt động ở chế độ RCDS (dùng RNC) tại vùng chưa có ENC, SOLAS yêu cầu phải mang theo bộ hải đồ giấy cập nhật đầy đủ làm phương án dự phòng.

Câu hỏi 3: Nếu ECDIS chính bị hỏng thì sao? Luật quy định phương án dự phòng (Backup) như thế nào?

Trả lời: Công ước SOLAS quy định hệ thống ECDIS phải có phương án dự phòng đảm bảo an toàn vận hành khi thiết bị chính gặp sự cố. Hai phương án dự phòng được chấp nhận rộng rãi:

• Dual ECDIS: Lắp đặt hệ thống ECDIS thứ hai hoạt động độc lập, có nguồn điện riêng (ví dụ nguồn khẩn cấp) và nhận dữ liệu từ cảm biến định vị độc lập.
• Bộ hải đồ giấy dự phòng: Bao phủ toàn bộ hành trình, được cập nhật thường xuyên và sẵn sàng sử dụng để đồ giải vị trí thay thế khi ECDIS không hoạt động.

Câu hỏi 4: Thuyền viên của tôi cần có những loại chứng chỉ nào để vận hành ECDIS hợp lệ và không bị PSC bắt lỗi?

Trả lời: Theo Công ước STCW, sĩ quan trực ca phải hoàn thành hai loại đào tạo:

• Đào tạo Tổng quát (Generic Training): Tuân thủ Khóa học mẫu 1.27 của IMO, thường kéo dài khoảng 40 giờ, cung cấp kiến thức nền tảng về ECDIS.
• Đào tạo Làm quen chủng loại cụ thể (Type-specific / Familiarization Training): Đào tạo trực tiếp trên thương hiệu và model ECDIS lắp đặt trên tàu để đảm bảo thành thạo vận hành thiết bị.

Thiếu chứng chỉ hoặc không chứng minh được khả năng vận hành đúng cách (ví dụ không biết cách thiết lập độ sâu an toàn, nạp hải đồ) sẽ là cơ sở để Thanh tra Nhà nước (PSC) ra quyết định lưu giữ tàu (Detention).

Câu hỏi 5: Tôi nghe nói về tiêu chuẩn S-100 mới. S-100 là gì và liệu tôi có phải thay thế hệ thống ECDIS (chuẩn S-57) hiện tại vào năm 2029 không?

Trả lời:

• S-100 là gì: Là một chuẩn dữ liệu hải đồ điện tử thế hệ mới do IHO phát triển, không chỉ bao gồm hải đồ ENC (S-101) mà còn mở rộng sang các lớp dữ liệu đa chiều như độ sâu đáy biển 3D (S-102), thông tin mực nước (S-104), dòng chảy (S-111) và cảnh báo hàng hải kỹ thuật số (S-124), tạo thành một hệ sinh thái dữ liệu tích hợp.
• Thay thế ECDIS hiện tại: Không bắt buộc thay thế ngay hệ thống ECDIS chuẩn S-57 đang sử dụng. Theo Nghị quyết MSC.530(106) của IMO, từ 01/01/2026 chủ tàu có thể tự nguyện lắp đặt ECDIS chuẩn S-100. Từ 01/01/2029, tất cả ECDIS mới hoặc thay thế bắt buộc phải tuân thủ chuẩn S-100.
• Hệ thống cũ vẫn được duy trì: Các ECDIS chuẩn S-57 đang hoạt động tốt vẫn được phép sử dụng song song với chuẩn S-101 trong giai đoạn chuyển tiếp gọi là "Nhiên liệu kép" (Dual-Fuel).

Câu hỏi 6: Tôi nên cập nhật hải đồ ENC với tần suất như thế nào? AVCS và AIO là gì?

Trả lời: Hải đồ điện tử phải được cập nhật thường xuyên tương tự hải đồ giấy để đảm bảo độ chính xác và an toàn. Các bản cập nhật thường được phát hành hàng tuần (Weekly Updates) và cần được nạp tự động vào hệ thống ECDIS.

• AVCS (Admiralty Vector Chart Service): Là dịch vụ cung cấp hơn 18.000 hải đồ ENC chính thức do Cơ quan Hải đồ Hoàng gia Anh (UKHO) phát hành, được công nhận toàn cầu.
• AIO (Admiralty Information Overlay): Là lớp dữ liệu bổ sung hiển thị các Thông báo Tạm thời & Sơ bộ (T&P NMs) đè lên hải đồ, giúp sĩ quan nắm bắt các khu vực nguy hiểm tạm thời mà ENC chưa mã hóa.

Câu hỏi 7: Tôi cần làm gì để bảo vệ ECDIS khỏi sự cố An ninh mạng (Cyber Security)?

Trả lời: ECDIS là thiết bị máy tính nhạy cảm với các mối đe dọa an ninh mạng, có thể bị virus hoặc mã độc làm gián đoạn hoạt động dẫn đường. Các biện pháp bảo vệ quan trọng bao gồm:

• Sử dụng USB chuyên dụng riêng biệt chỉ để cập nhật hải đồ, không lưu trữ dữ liệu cá nhân hoặc các tệp không liên quan.
• Quét virus và phần mềm độc hại cho tất cả các tệp hải đồ và giấy phép (permit) trước khi nạp vào ECDIS.
• Không kết nối ECDIS trực tiếp với mạng internet văn phòng hoặc mạng thuyền viên mà không có tường lửa nghiêm ngặt, đảm bảo tách biệt mạng CNTT (IT) và mạng vận hành (OT).

Câu hỏi 8: PSC (Port State Control) thường tập trung kiểm tra các lỗi nào nhất trên ECDIS?

Trả lời: Trong các chiến dịch kiểm tra, Thanh tra PSC đặc biệt chú ý đến các điểm sau:

• Dữ liệu hải đồ ENC quá hạn, chưa được cập nhật bản mới nhất.
• Thiếu phương án dự phòng an toàn hợp lệ, như không có hệ thống ECDIS dự phòng hoặc bộ hải đồ giấy cập nhật đầy đủ.
• Kế hoạch chuyến đi (Passage Plan) không bao phủ toàn bộ hành trình từ bến đến bến (berth-to-berth).
• Cài đặt báo động không phù hợp, ví dụ tắt báo động chống mắc cạn hoặc thiết lập sai đường đẳng sâu an toàn (Safety Contour).
• Thuyền viên vận hành thiếu thành thạo do không được đào tạo làm quen chủng loại (Type-specific) trên thiết bị đang sử dụng.

Kết luận

Việc trang bị và vận hành ECDIS đúng quy định không chỉ đáp ứng yêu cầu pháp lý mà còn là yếu tố then chốt bảo vệ an toàn sinh mạng và tài sản trên biển. Chủ tàu và thuyền viên cần coi ECDIS như một trợ thủ đắc lực, tránh để trở thành gánh nặng trong các đợt kiểm tra của cơ quan chức năng.

Cảm ơn bạn đã đọc bài,

Bạn có thể tham khảo thêm sản phẩm tại đây

Nếu bạn cần hỗ trợ thêm thông tin, xin mời liên hệ

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
