NGC-5050 GYRO COMPASS – La bàn quang Fiber Optic thế hệ mới của NSR

Tổng quan về la bàn quang Fiber Optic Gyrocompass NGC-50X0

NGC-5050 Gyro Compass là dòng la bàn quang sợi quang (Fiber Optic Gyrocompass) thế hệ mới do NSR (NEW SUNRISE CO., LTD) phát triển, được thiết kế chuyên dụng cho hàng hải hiện đại, đặc biệt là tàu cao tốc (HSC), tàu thương mại, tàu công vụ và các ứng dụng yêu cầu độ chính xác cao về hướng tàu. Dòng sản phẩm này bao gồm bốn model: NGC-5010, NGC-5030, NGC-5050, NGC-5070, với độ chính xác hướng lên tới ≤ 0.1° x secφ, đáp ứng các tiêu chuẩn khắt khe của IMO và ISO.

(La Bàn Quang NGC-5050)

Khác với gyro truyền thống sử dụng con quay cơ khí, NGC-50X0 ứng dụng công nghệ Fiber Optic Gyro (FOG) kết hợp thuật toán xử lý tín hiệu tiên tiến để xác định hướng (heading) và tốc độ quay (Rate of Turn – ROT) với độ ổn định cao, không cần bảo trì định kỳ, không bị ảnh hưởng bởi hao mòn cơ khí. Thiết kế này giúp hệ thống hoạt động bền bỉ trong môi trường hàng hải khắc nghiệt, đồng thời giảm chi phí vận hành lâu dài cho chủ tàu và nhà khai thác.

Trung tâm của hệ thống NGC-50X0 Gyro Compass là màn hình màu 7 inch, cảm ứng, chạy hệ điều hành Android, cho phép hiển thị trực quan thông tin hướng, ROT, cảnh báo và trạng thái hệ thống. Hệ thống hỗ trợ đa cổng ra RS422, giao tiếp với BAM/INS, các thiết bị lặp (repeater), hệ thống báo động, máy in nhiệt và nhiều thiết bị hàng hải khác, tạo nên một giải pháp định hướng tích hợp, linh hoạt cho buồng lái hiện đại.

( Màn hình la bàn quang)

Cấu hình hệ thống và các model trong dòng NGC-5050

Dòng NGC-50X0 Gyro Compass được NSR thiết kế thành bốn model với các cấp độ chính xác khác nhau, phù hợp cho từng loại tàu và yêu cầu khai thác. Mỗi model đều bao gồm các khối chức năng chính: Compass Unit, Interface Unit và Display Unit, đồng thời có thể mở rộng với nhiều tùy chọn (options) để đáp ứng cấu hình hệ thống phức tạp.

Các model NGC-50X0 và độ chính xác hướng

Bốn model thuộc dòng NGC-50X0 được phân loại theo độ chính xác hướng (heading accuracy):

• NGC-5010: Compass Unit NGC-501 với độ chính xác ≤ 0.1° x secφ – phù hợp cho tàu yêu cầu độ chính xác rất cao, tích hợp với INS, ECDIS, DP.
• NGC-5030: Compass Unit NGC-503 với độ chính xác ≤ 0.3° x secφ – lựa chọn cân bằng giữa chi phí và hiệu năng cho tàu thương mại, tàu khách.
• NGC-5050: Compass Unit NGC-505 với độ chính xác ≤ 0.5° x secφ – phù hợp cho đa số tàu hàng, tàu dịch vụ, tàu công vụ.
• NGC-5070: Compass Unit NGC-507 với độ chính xác ≤ 0.7° x secφ – giải pháp kinh tế cho các tàu cỡ nhỏ, tàu nội địa, vẫn đảm bảo tuân thủ tiêu chuẩn IMO.

Mỗi model đều sử dụng chung kiến trúc hệ thống, chỉ khác nhau về cấp độ chính xác của đơn vị la bàn quang. Điều này giúp việc lắp đặt, vận hành và bảo trì trở nên thống nhất, dễ đào tạo thuyền viên và kỹ thuật viên.

Danh mục thiết bị chuẩn và tùy chọn của NGC-50X0

Trong cấu hình tiêu chuẩn, mỗi hệ thống NGC-5050 Gyro Compass bao gồm:

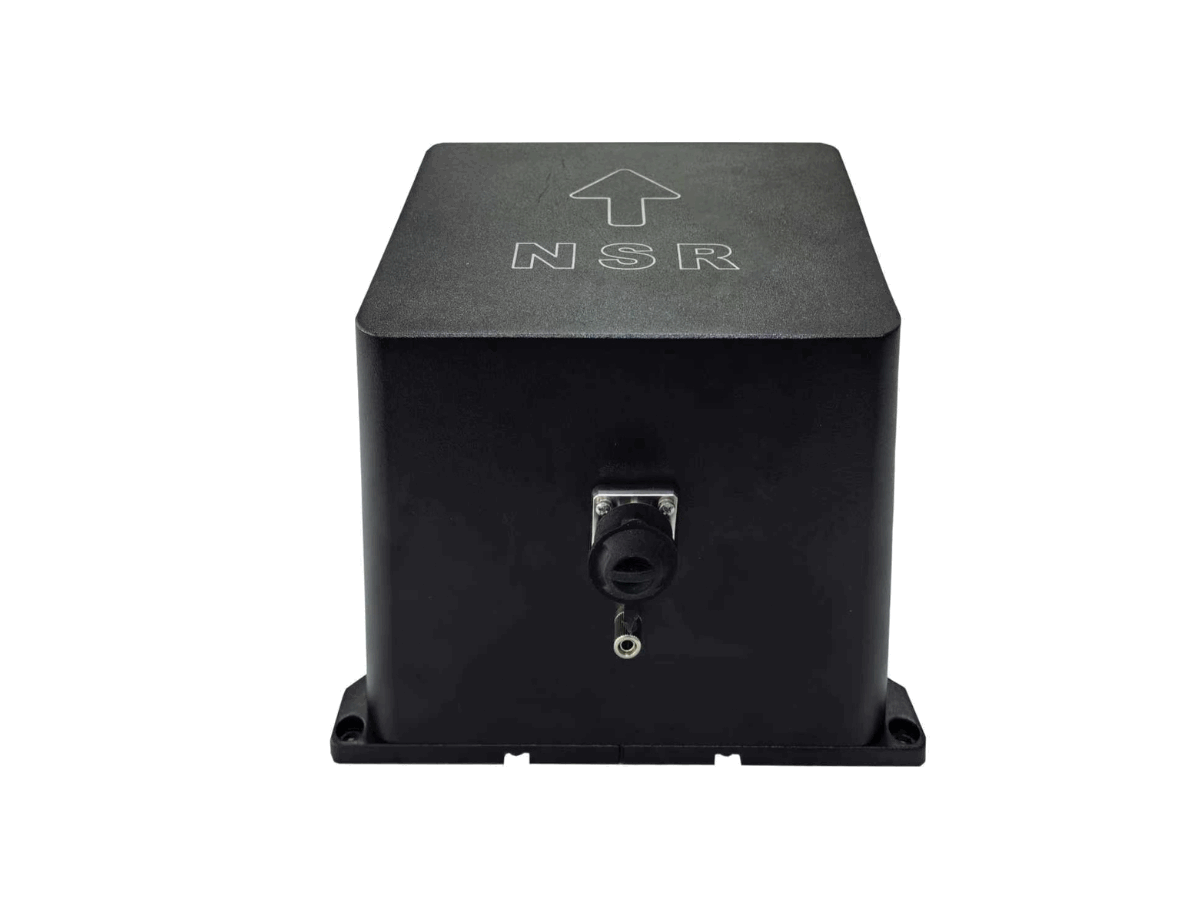

• Compass Unit (NGC-501 / NGC-503 / NGC-505 / NGC-507) – khối cảm biến quang sợi quang và xử lý hướng.
• Interface Unit NGC-512 – trung tâm giao tiếp, phân phối tín hiệu heading, ROT, kết nối với thiết bị ngoài.
• Display Unit NGC-513 – màn hình màu 7 inch, cảm ứng, hiển thị thông tin và cấu hình hệ thống.

Các tùy chọn mở rộng cho hệ thống NGC-50X0 bao gồm:

• Remote Unit NGC-514 – thiết bị điều khiển/hiển thị từ xa.
• ROT Indicator NGC-516 và ROT Dimmer NGC-516R – hiển thị tốc độ quay, điều chỉnh độ sáng.
• Dimmer Controller NDC-100 – bộ điều khiển độ sáng tập trung cho các thiết bị trên buồng lái.
• Steering Repeater Compass NGC-518 – la bàn lặp cho vị trí lái.
• Bearing Repeater Compass NGC-519 – la bàn lặp dùng đo phương vị, với cấp bảo vệ IPX6.
• Junction Box NGC-519J – hộp nối dây, tối ưu hóa việc đi dây và phân phối tín hiệu.
• Azimuth Reading Device NGC-519A – thiết bị đọc phương vị chính xác.
• Wall Mounting Bracket NGC-519B và Floor-Standing Mounting Bracket NGC-519S – giá treo tường và giá đứng sàn cho các repeater.
• Compass Converter NGC-521 – bộ chuyển đổi tín hiệu heading sang các chuẩn giao tiếp khác.
• Thermal Printer NPT-100 – máy in nhiệt ghi lại dữ liệu heading, ROT, cảnh báo.

Nhờ cấu trúc module và danh mục tùy chọn phong phú, NGC-50X0 Gyro Compass có thể được cấu hình linh hoạt từ hệ thống đơn giản cho tàu nhỏ đến hệ thống kép (dual compass, triple compass) cho tàu lớn, tàu dịch vụ dầu khí, yêu cầu độ dự phòng cao.

Ưu điểm kỹ thuật nổi bật của NGC-50X0 Gyro Compass

Dòng NGC-50X0 được NSR phát triển với định hướng đáp ứng đầy đủ các yêu cầu của tiêu chuẩn quốc tế, đồng thời tối ưu cho vận hành thực tế trên tàu. Các ưu điểm kỹ thuật dưới đây là nền tảng để NGC-50X0 trở thành lựa chọn đáng tin cậy cho nhiều chủ tàu và nhà tích hợp hệ thống.

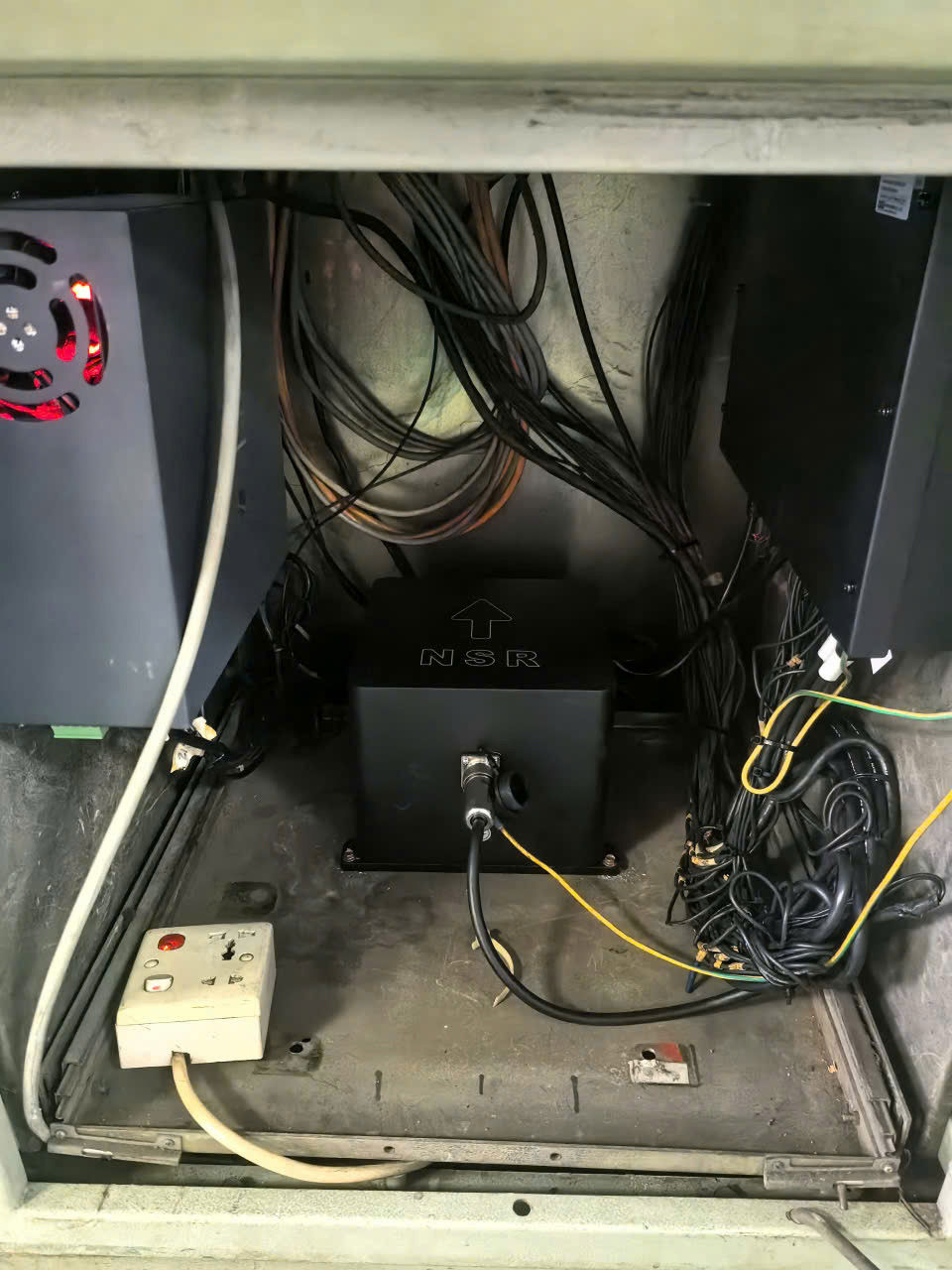

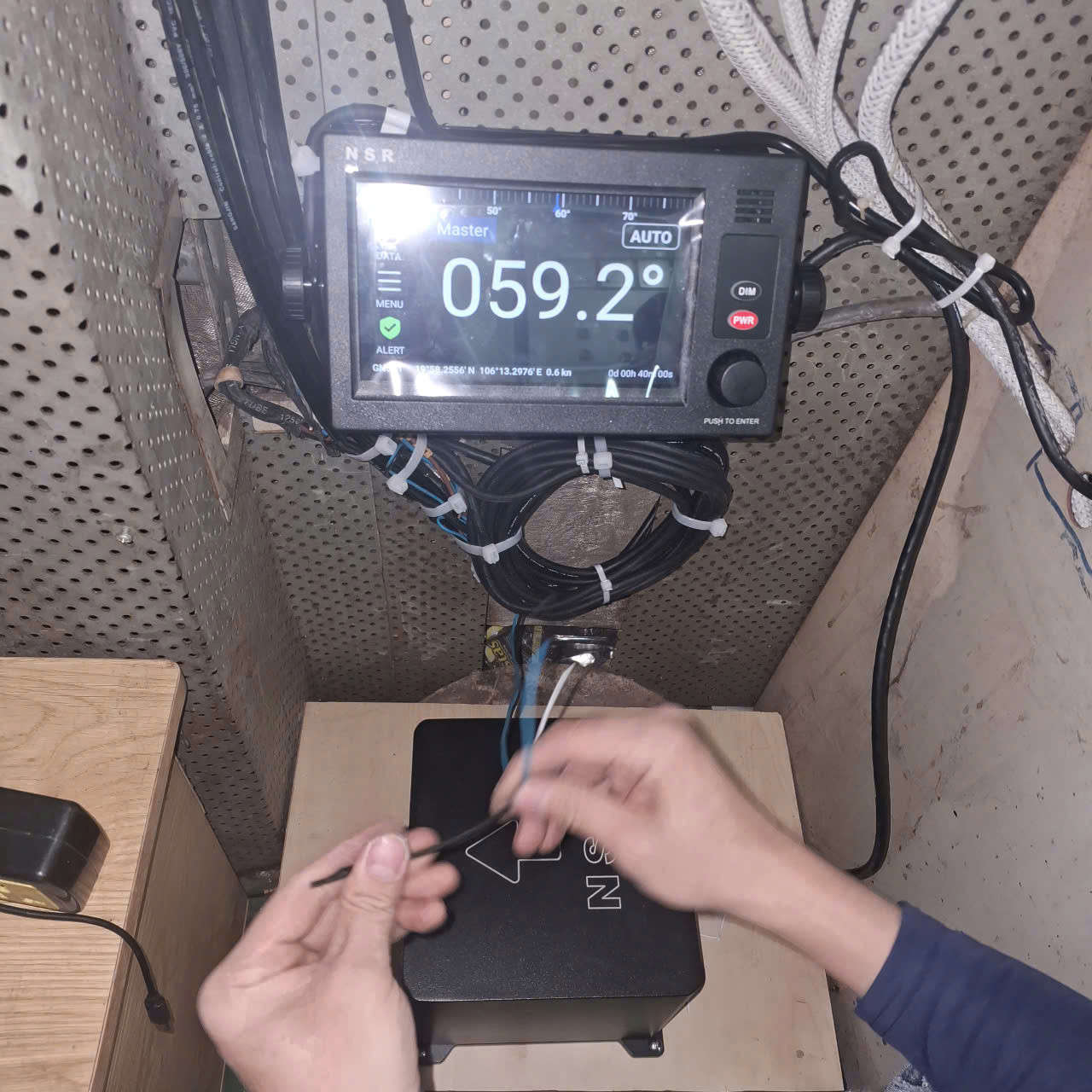

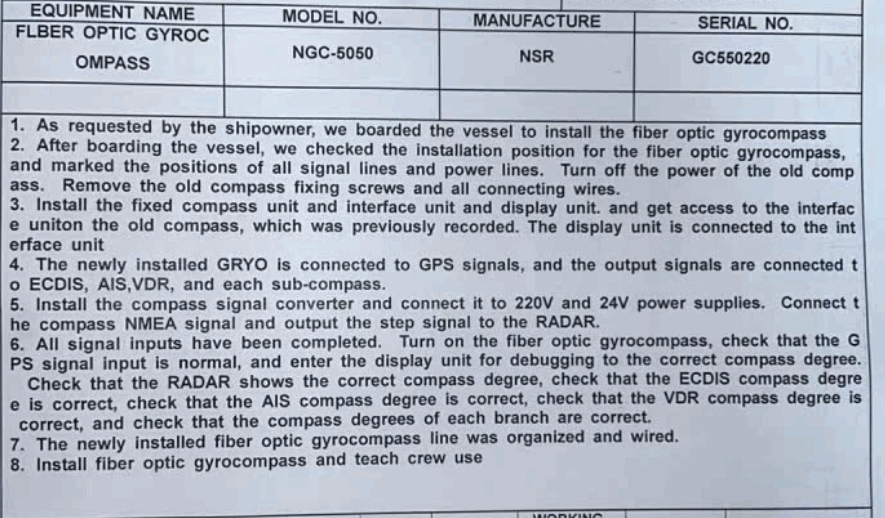

( Hình ảnh kĩ thuật viên đang lắp đặt NGC5050)

Công nghệ quang học tiên tiến và thuật toán xử lý tín hiệu

NGC-50X0 Gyro Compass sử dụng công nghệ Fiber Optic Gyro kết hợp với thuật toán xử lý tín hiệu số hiện đại để xác định hướng tàu một cách chính xác và ổn định. Công nghệ FOG không có bộ phận quay cơ khí, loại bỏ các vấn đề về ma sát, mài mòn, dầu bôi trơn và cân chỉnh cơ khí, từ đó:

• Tăng độ tin cậy trong môi trường rung lắc, nhiệt độ thay đổi, độ ẩm cao.
• Giảm nhu cầu bảo trì, không cần thay thế các cụm con quay cơ khí theo chu kỳ.
• Đảm bảo độ chính xác lâu dài, ít bị trôi sai số theo thời gian.

Thuật toán xử lý tín hiệu được tối ưu để bù trừ các sai số do chuyển động tàu, vĩ độ, gia tốc, giúp NGC-50X0 cung cấp dữ liệu HDG (heading) và ROT (Rate of Turn) ổn định, phù hợp cho tích hợp với hệ thống INS, ECDIS, autopilot, radar ARPA.

Thời gian khởi động nhanh và thời gian ổn định ngắn

Một trong những ưu điểm quan trọng của NGC-50X0 Gyro Compass là thời gian ổn định (Settling Time) chỉ khoảng 10 phút. Điều này đặc biệt hữu ích cho:

• Tàu cao tốc (HSC) cần khởi động nhanh, rời bến trong thời gian ngắn.
• Tàu hoạt động theo ca, thường xuyên tắt/bật hệ thống.
• Tình huống khởi động lại sau sự cố mất điện hoặc bảo trì.

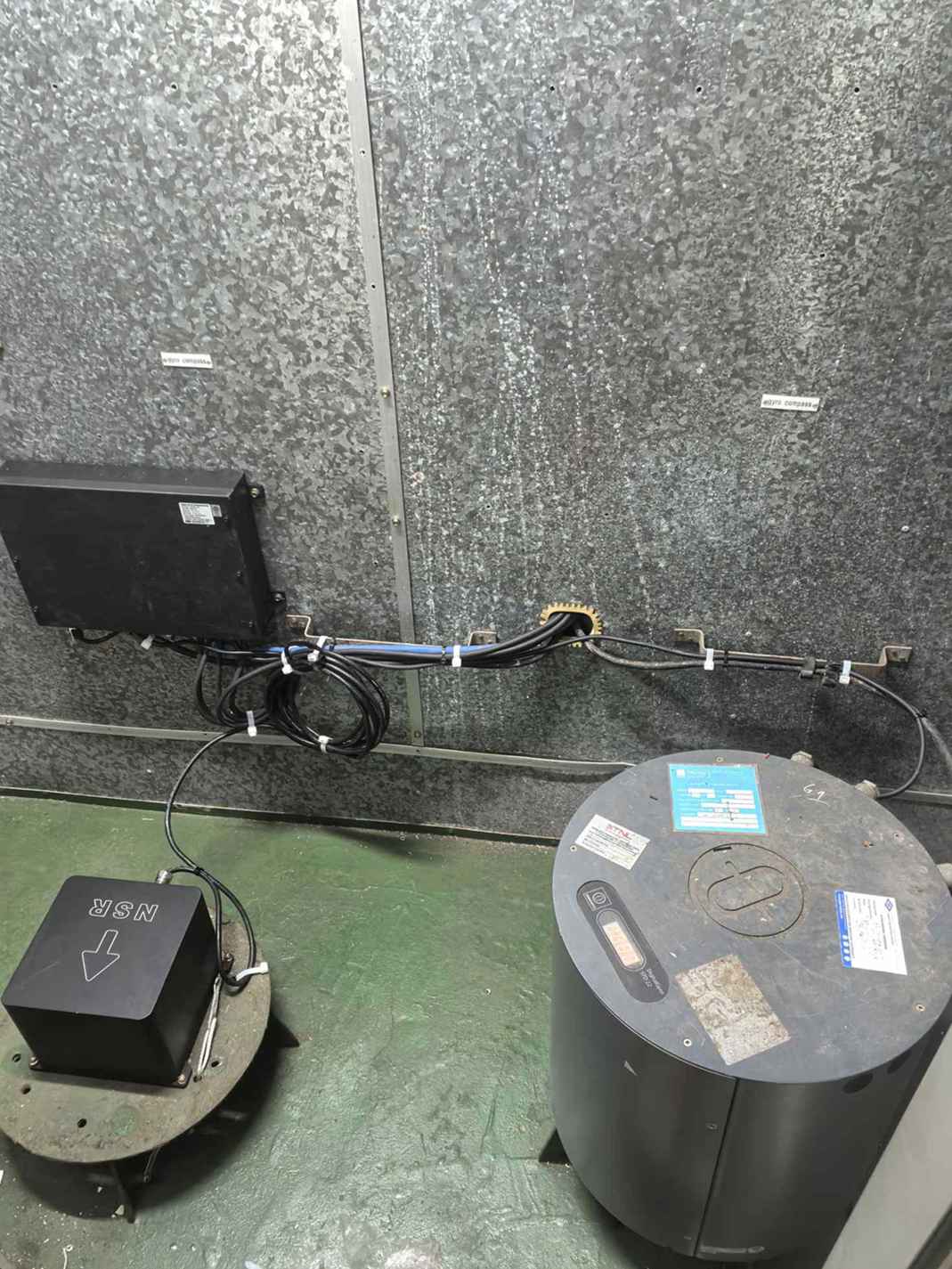

( Nhờ ưu thế khởi động nhanh nên được chủ tàu chọn lắp thay thế la bàn Anschutze)

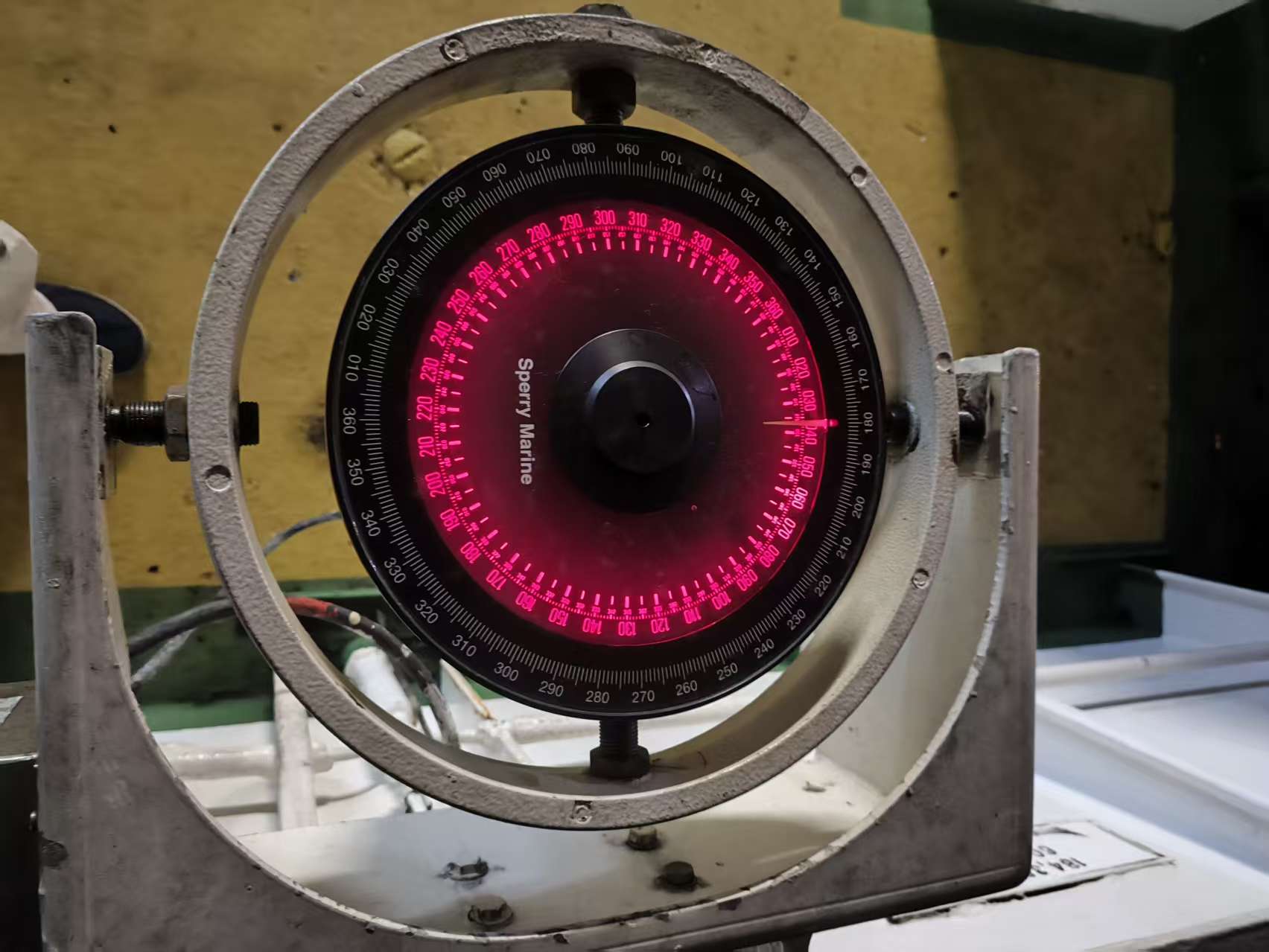

( Nhờ ưu thế khởi động nhanh nên được chủ tàu chọn lắp thay thế la bàn Sperry)

Thời gian khởi động nhanh giúp thuyền trưởng và sỹ quan boong sớm có được dữ liệu hướng chính xác để điều động tàu an toàn, giảm thời gian chờ đợi và tối ưu hiệu quả khai thác.

Màn hình màu 7 inch, cảm ứng, giao diện trực quan

Display Unit NGC-513 là trung tâm hiển thị và điều khiển của hệ thống NGC-50X0, với các đặc điểm:

• Màn hình màu 7 inch, kích thước hiển thị 154 (W) × 87 (H) mm, độ phân giải 1024 × 600 dots.
• Cảm ứng, chạy hệ điều hành Android, cho phép thao tác trực tiếp, cấu hình nhanh.
• Hiển thị rõ ràng heading, ROT, trạng thái cảnh báo, nguồn cấp, chế độ hoạt động.
• Hỗ trợ giao diện thân thiện, dễ làm quen cho thuyền viên, giảm thời gian đào tạo.

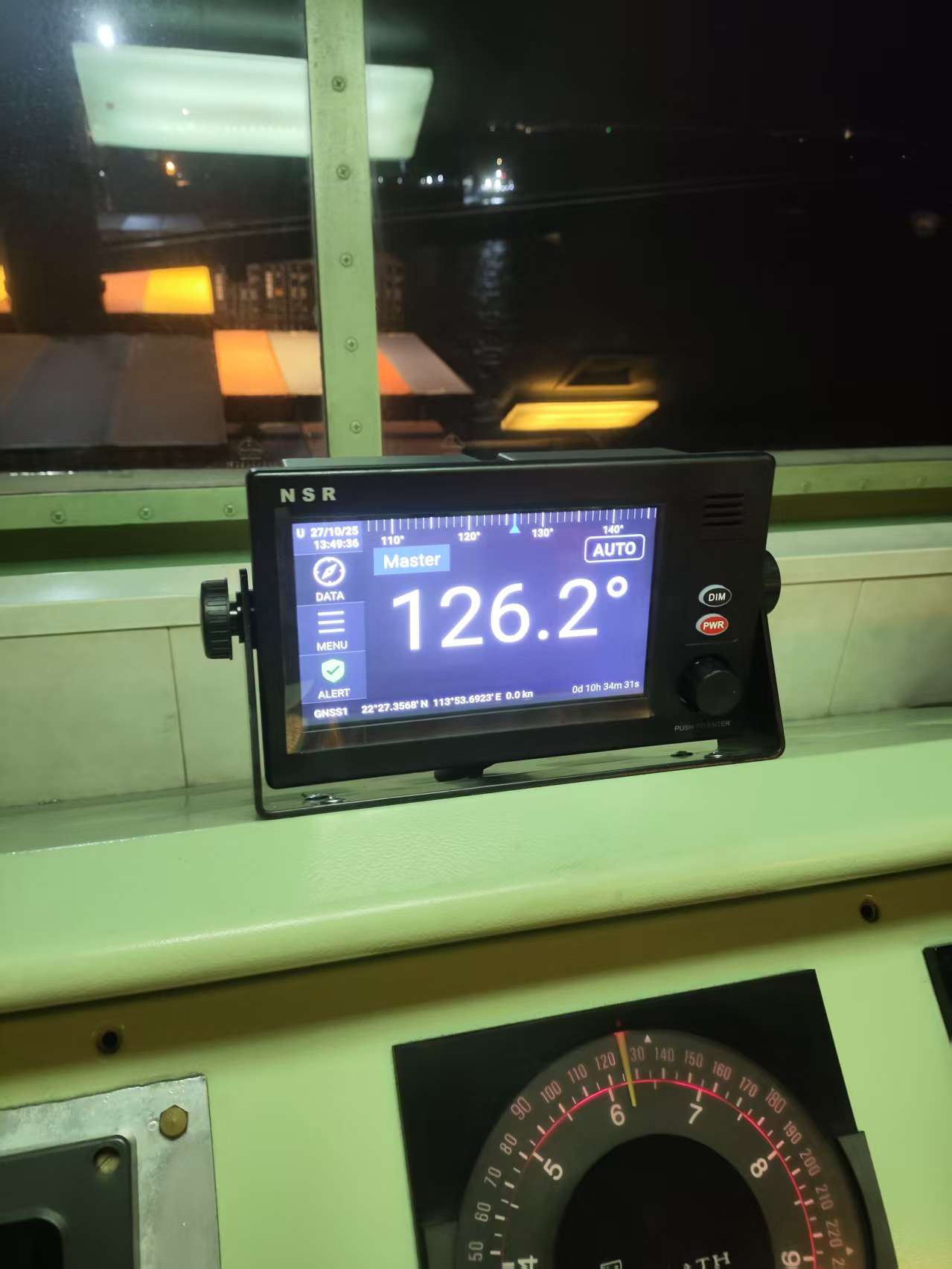

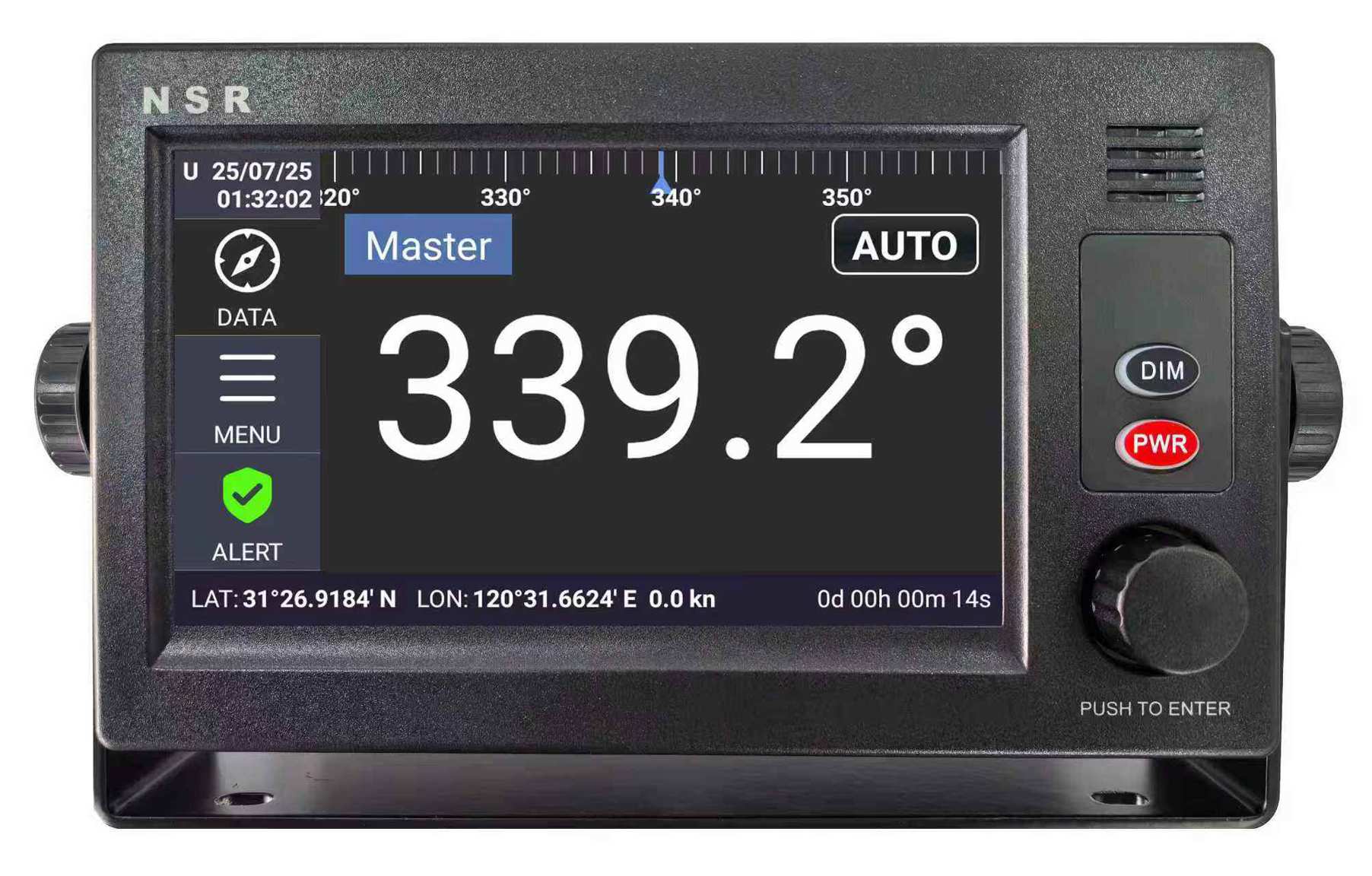

( Màn hình la bàn quang NGC5050 trên đài lái)

Giao diện trực quan giúp việc giám sát và điều chỉnh hệ thống NGC-50X0 Gyro Compass trở nên đơn giản, đồng thời hỗ trợ tốt cho việc tích hợp với các hệ thống hiển thị tập trung trên buồng lái.

Đa dạng giao tiếp và tích hợp hệ thống của NGC-5050

NGC-50X0 được thiết kế như một thành phần cốt lõi trong mạng lưới thiết bị hàng hải hiện đại, với nhiều cổng giao tiếp và chức năng tích hợp:

• Multi outputs RS422 – nhiều cổng ra heading, ROT để cấp tín hiệu cho radar, ECDIS, autopilot, VDR, AIS, repeater.
• Giao tiếp với BAM/INS – hỗ trợ tích hợp vào hệ thống giám sát báo động buồng lái (Bridge Alert Management) và hệ thống dẫn đường quán tính.
• Cổng kết nối External Compass, Repeater, Sensor Input, Alarm System, Printer – cho phép xây dựng một mạng lưới thiết bị hoàn chỉnh quanh gyro compass.

Nhờ khả năng giao tiếp phong phú, NGC-50X0 Gyro Compass phù hợp cho cả lắp mới và nâng cấp hệ thống hiện hữu, giảm thiểu chi phí cải tạo và thời gian dừng tàu.

Thiết kế không cần bảo trì và độ bền cao

NSR định hướng NGC-50X0 là một hệ thống maintenance-free, nghĩa là không yêu cầu các hoạt động bảo trì định kỳ phức tạp như gyro cơ khí. Các ưu điểm về độ bền bao gồm:

• Không có bộ phận quay cơ khí, giảm nguy cơ hỏng hóc do mài mòn.
• Thiết kế chịu được dải nhiệt độ rộng: từ -20°C đến +55°C cho hầu hết các thiết bị, và từ -35°C đến +65°C cho NGC-519.
• Cấp bảo vệ IPX6 cho Bearing Repeater Compass NGC-519, phù hợp lắp đặt ngoài trời, boong hở.
• Cấp bảo vệ IP22 cho các thiết bị còn lại, đáp ứng môi trường trong nhà trên tàu.

Độ bền cao giúp NGC-50X0 Gyro Compass vận hành ổn định trong suốt vòng đời tàu, giảm chi phí bảo trì, giảm rủi ro dừng tàu do sự cố thiết bị định hướng.

( Bền bỉ và khởi động nhanh nên được chọn cho các tàu dịch vụ dầu khí)

Tuân thủ tiêu chuẩn IMO, ISO và chứng nhận DNV (MED)

NGC-50X0 được thiết kế và kiểm định theo các tiêu chuẩn quốc tế quan trọng trong lĩnh vực hàng hải:

• Tuân thủ các nghị quyết IMO: IMO A.424 (XI), IMO A.821 (19), IMO A.694 (17), IMO A.526 (13).
• Tuân thủ các tiêu chuẩn ISO: ISO 8728:2024, ISO 16328:2014 và các tiêu chuẩn liên quan khác.
• Type approval với DNV (MED) cho cả gyro compass và ROT indicator.

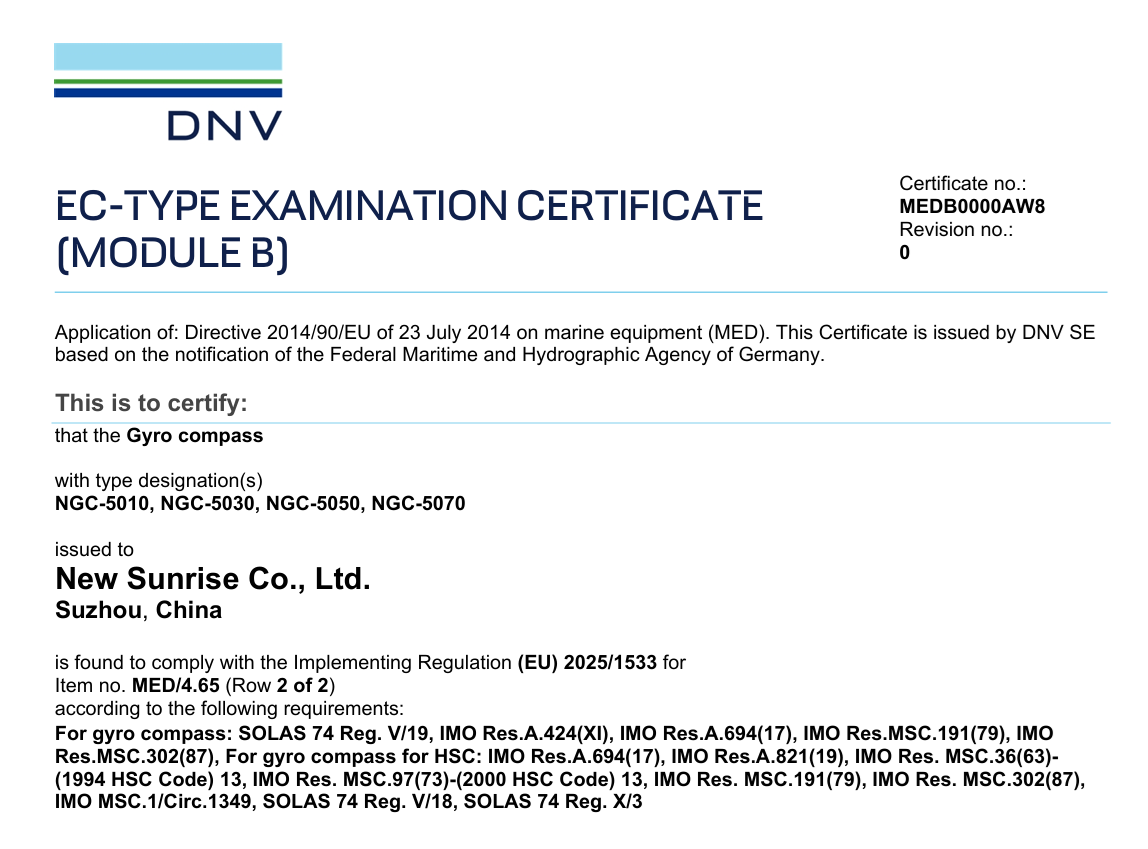

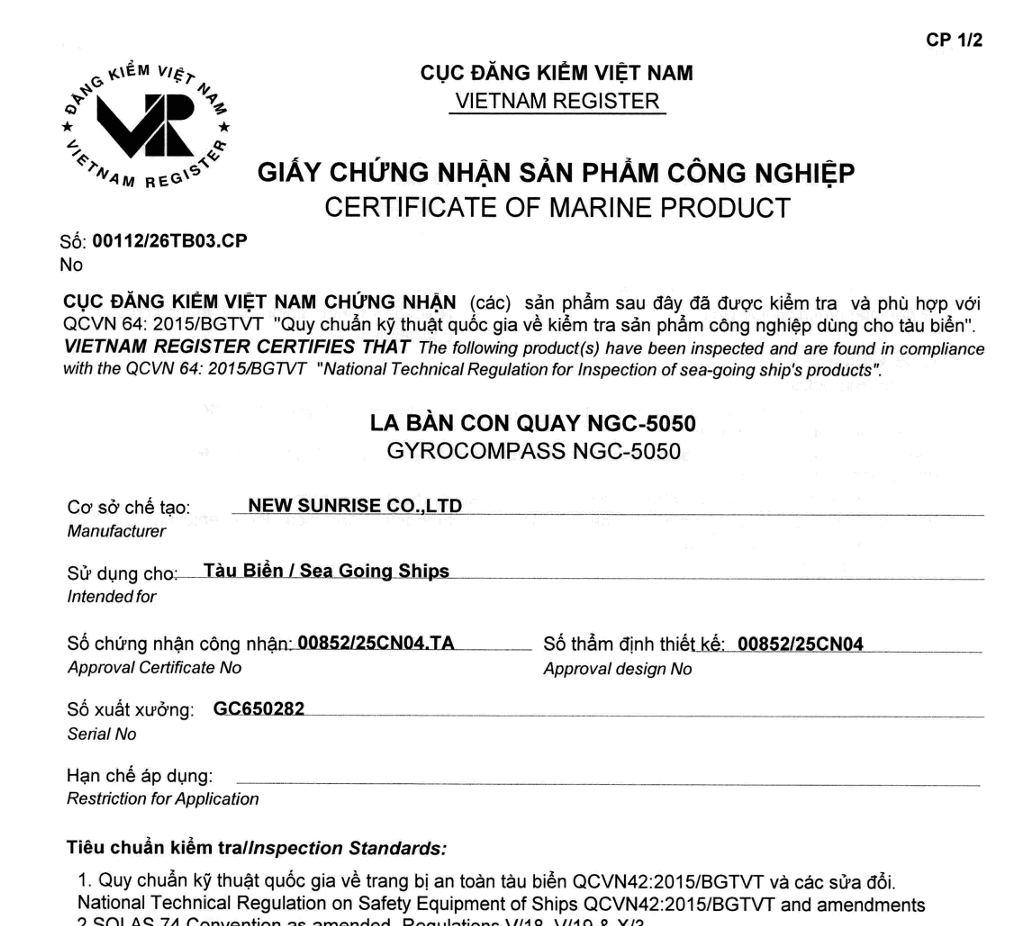

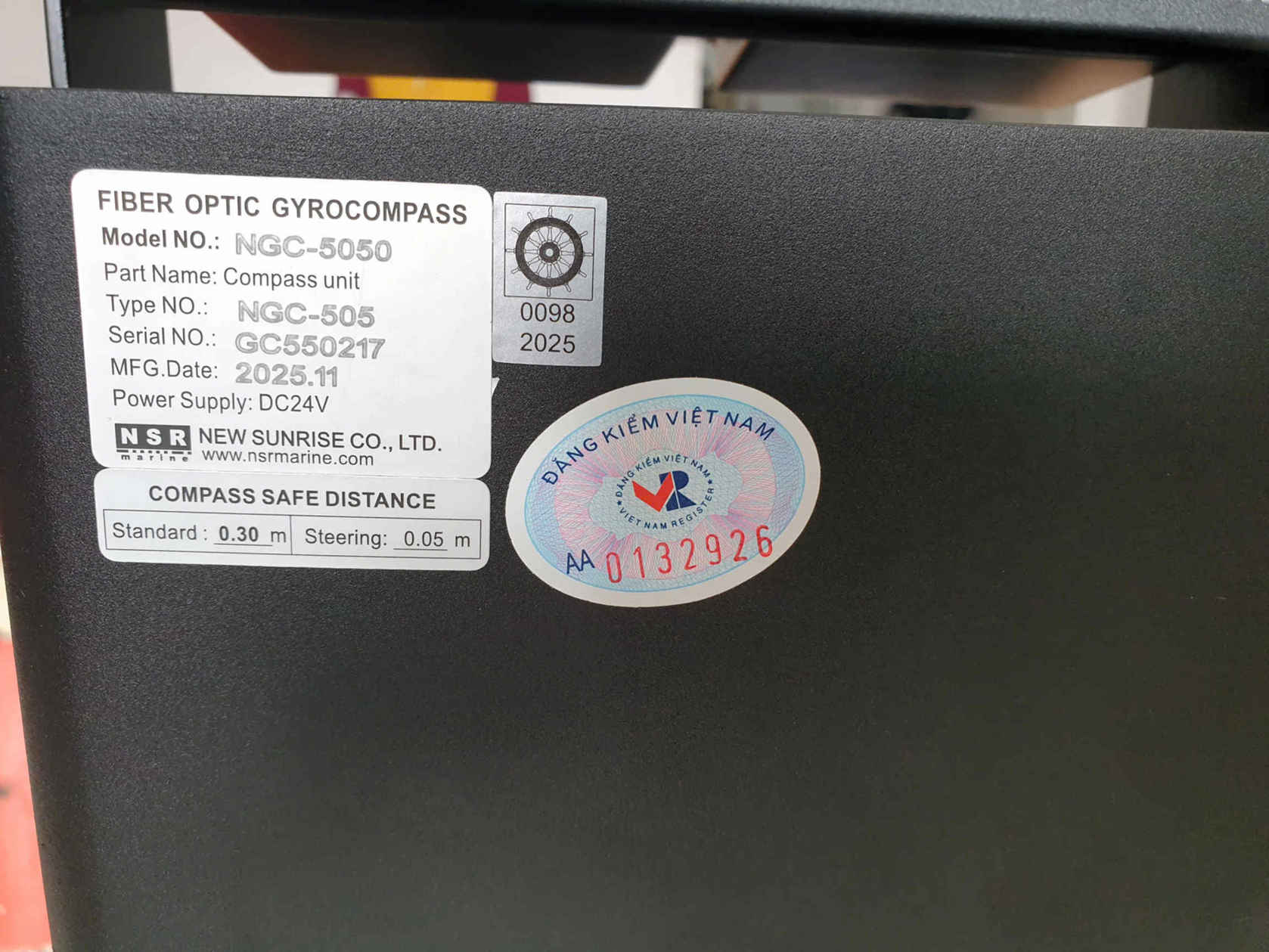

( Sản phẩm được Đăng Kiểm DNV và VR phê duyệt)

Việc đáp ứng đầy đủ các tiêu chuẩn này giúp NGC-50X0 Gyro Compass phù hợp lắp đặt trên tàu biển quốc tế, hỗ trợ quá trình đăng kiểm, kiểm tra an toàn và tuân thủ quy định của các tổ chức phân cấp tàu.

Bảng thông số kỹ thuật chính của NGC-50X0

Ba lý do nên chọn NGC-50X0 Gyro Compass cho tàu biển

Khi lựa chọn một hệ thống Fiber Optic Gyrocompass cho tàu, chủ tàu và nhà khai thác thường cân nhắc giữa độ tin cậy, chi phí đầu tư, chi phí vận hành và khả năng tích hợp. Dòng NGC-50X0 Gyro Compass của NSR nổi bật với ba lý do chính: thời gian khởi động nhanh, độ bền cao và giá cả cạnh tranh.

Thời gian khởi động nhanh – sẵn sàng điều hướng trong khoảng 10 phút

NGC-50X0 được tối ưu để đạt trạng thái ổn định trong khoảng 10 phút sau khi khởi động. Lợi ích của thời gian khởi động nhanh bao gồm:

• Giảm thời gian chờ trước khi rời bến, đặc biệt quan trọng với tàu cao tốc, tàu tuyến cố định.
• Tăng tính linh hoạt trong vận hành, dễ dàng khởi động lại sau bảo trì hoặc sau khi tàu ở trạng thái cold start.
• Cải thiện an toàn khi hệ thống nhanh chóng cung cấp dữ liệu heading chính xác cho radar, ECDIS, autopilot.

Đối với các đội tàu khai thác liên tục, thời gian khởi động nhanh của NGC-50X0 Gyro Compass giúp tối ưu hóa lịch trình, giảm thiểu trễ do chờ hệ thống định hướng ổn định.

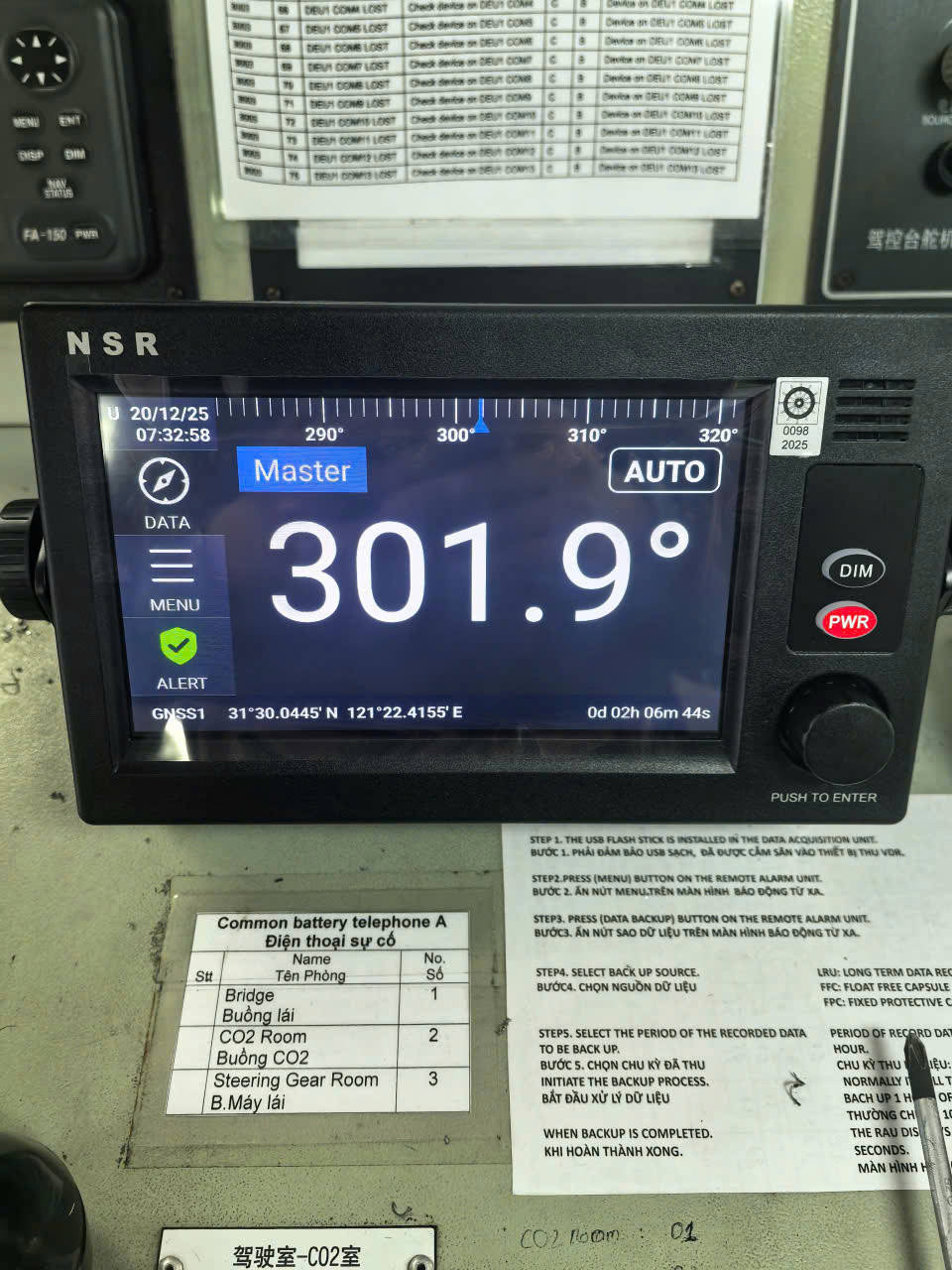

( Sản phẩm được lắp trên tàu hàng của tàu chạy tuyến quốc tế đăng kiểm NK)

Độ bền cao – thiết kế quang học không cần bảo trì

Yếu tố thứ hai khiến NGC-50X0 trở thành lựa chọn hấp dẫn là độ bền và khả năng vận hành lâu dài trong môi trường khắc nghiệt. Công nghệ Fiber Optic Gyro không sử dụng con quay cơ khí, do đó:

• Không cần thay thế cụm con quay, hay quả cầu định kỳ như gyro truyền thống.
• Ít nhạy cảm với rung động và sốc cơ học, phù hợp cho tàu cao tốc, tàu làm việc trong điều kiện biển động.
• Giảm thiểu thời gian dừng tàu do sự cố gyro, tăng tính sẵn sàng của hệ thống định hướng.

Kết hợp với dải nhiệt độ làm việc rộng và cấp bảo vệ IP phù hợp, NGC-50X0 Gyro Compass mang lại độ tin cậy cao cho cả các tuyến vận tải xa bờ, vùng khí hậu khắc nghiệt và các ứng dụng chuyên dụng như tàu công vụ, tàu hỗ trợ ngoài khơi.

Giá cả cạnh tranh – tối ưu chi phí đầu tư và vận hành

Lý do thứ ba để lựa chọn NGC-50X0 là giá trị kinh tế mà hệ thống mang lại. NSR định vị dòng NGC-50X0 Gyro Compass với:

• Chi phí đầu tư hợp lý so với các hệ thống gyro quang học cùng phân khúc.
• Chi phí vận hành thấp nhờ thiết kế không cần bảo trì, giảm chi phí phụ tùng và nhân công.
• Tùy chọn nhiều cấp độ chính xác (từ ≤0.1° đến ≤0.7° x secφ), cho phép chủ tàu chọn model phù hợp với nhu cầu thực tế, tránh đầu tư vượt mức cần thiết.

Khi tính toán tổng chi phí sở hữu (TCO) trong suốt vòng đời tàu, NGC-50X0 Gyro Compass mang lại lợi thế rõ rệt nhờ kết hợp giữa độ bền, ít bảo trì và giá thành cạnh tranh, đồng thời vẫn đảm bảo tuân thủ đầy đủ các tiêu chuẩn quốc tế về an toàn hàng hải.
