Đèn Hàng Hải

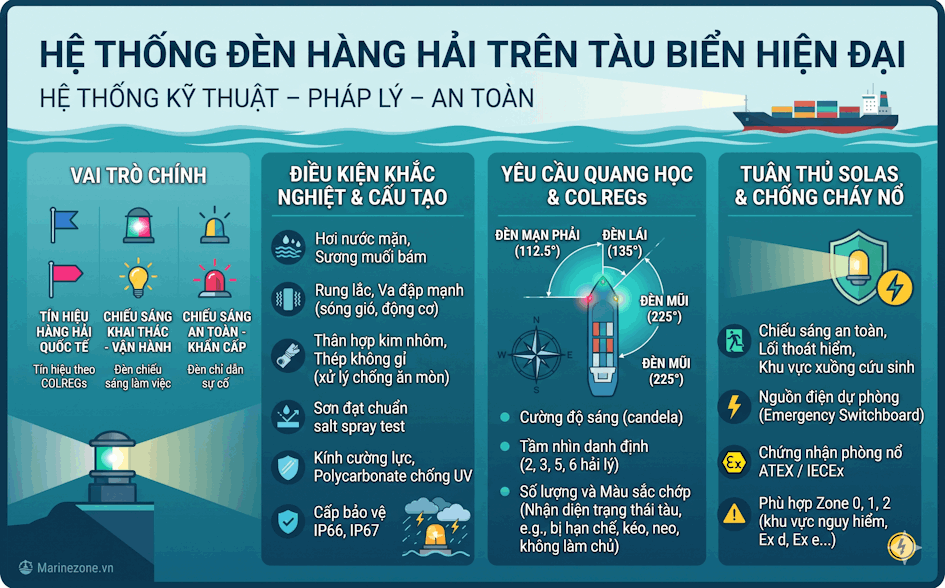

Tổng quan về hệ thống đèn hàng hải trên tàu biển hiện đại

Hệ thống đèn hàng hải trên tàu biển hiện đại không chỉ đơn thuần là tập hợp các nguồn sáng phục vụ quan sát, mà là một hệ thống kỹ thuật – pháp lý – an toàn được thiết kế, tính toán và kiểm soát rất chặt chẽ. Về mặt chức năng, hệ thống này đảm nhiệm đồng thời ba vai trò chính: tín hiệu hàng hải theo quy định quốc tế, chiếu sáng phục vụ khai thác – vận hành, và chiếu sáng an toàn – khẩn cấp trong mọi tình huống sự cố. Mỗi nhóm đèn đều gắn với các yêu cầu định lượng cụ thể về cường độ sáng (candela), tầm nhìn danh định (nominal range), màu sắc, góc chiếu, độ cao lắp đặt, chế độ chớp và khả năng duy trì hoạt động khi mất nguồn chính.

Trong điều kiện khai thác thực tế, tàu thường xuyên hoạt động trong môi trường khắc nghiệt: hơi nước mặn gây ăn mòn điện hóa, sương muối bám dày trên bề mặt kính đèn, rung lắc liên tục từ động cơ chính và chân vịt, va đập do sóng gió cấp cao, cộng với dao động điện áp trên lưới 24 VDC, 110/220 VAC. Đối với các tàu chở dầu, tàu chở hóa chất, tàu LNG hoặc giàn khoan, nhiều khu vực còn được phân loại là vùng nguy hiểm (hazardous area) với nguy cơ cháy nổ do hơi khí dễ cháy. Trong bối cảnh đó, đèn hàng hải phải đảm bảo độ tin cậy rất cao, thời gian hoạt động liên tục dài, đồng thời vẫn duy trì được đặc tính quang học đúng chuẩn trong suốt vòng đời sử dụng.

Khác với đèn dân dụng, mọi chi tiết cấu tạo của đèn hàng hải đều được thiết kế theo hướng “marine grade”: thân đèn thường dùng hợp kim nhôm đúc hoặc thép không gỉ có xử lý bề mặt chống ăn mòn, lớp sơn phủ đạt chuẩn chống sương muối theo thử nghiệm phun muối (salt spray test) nhiều trăm đến hàng nghìn giờ; kính đèn dùng kính cường lực hoặc polycarbonate chống tia UV; gioăng kín nước bằng silicone hoặc EPDM đảm bảo cấp bảo vệ IP66, IP67 hoặc cao hơn theo IEC 60529. Kết cấu cơ khí phải chịu được gia tốc rung, va đập theo tiêu chuẩn IEC/EN liên quan đến thiết bị lắp trên tàu, đồng thời hạn chế tối đa hiện tượng nứt vỡ, lỏng bulông trong quá trình khai thác dài ngày trên biển.

Về mặt quang học, thiết kế chóa phản xạ, thấu kính và bố trí nguồn sáng phải đảm bảo phân bố cường độ ánh sáng đúng với yêu cầu của COLREGs đối với đèn hành trình và đèn tín hiệu. Ví dụ, đèn mạn phải phát sáng trong góc phương vị 112,5°, đèn lái 135°, đèn mũi 225°, với cường độ tối thiểu để đạt tầm nhìn danh định 2, 3, 5 hoặc 6 hải lý tùy theo chiều dài tàu. Đối với đèn tín hiệu đặc biệt (như đèn tàu bị hạn chế khả năng điều động, tàu đang kéo, tàu thả neo, tàu không làm chủ được hướng đi…), màu sắc, số lượng và cách bố trí đèn phải tuân thủ nghiêm ngặt để các tàu khác có thể nhận diện chính xác trạng thái hoạt động chỉ qua “ngôn ngữ ánh sáng” trong đêm tối hoặc tầm nhìn hạn chế.

Hệ thống đèn hàng hải còn chịu sự điều chỉnh của SOLAS về chiếu sáng an toàn, chiếu sáng lối thoát hiểm, chiếu sáng khu vực tập kết xuồng cứu sinh, cũng như yêu cầu về nguồn điện khẩn cấp. Các đèn khẩn cấp, đèn chỉ dẫn thoát hiểm, đèn trong buồng điều khiển, buồng máy và khu vực trọng yếu phải được cấp điện từ nguồn dự phòng (emergency switchboard) trong một khoảng thời gian tối thiểu khi mất nguồn chính, đảm bảo thuyền viên vẫn có thể điều động tàu, xử lý sự cố và tổ chức sơ tán. Đối với khu vực nguy hiểm, đèn phải đạt chứng nhận phòng nổ theo ATEX hoặc IECEx, với kiểu bảo vệ Ex d, Ex e, Ex n, Ex i… phù hợp với phân vùng khí nổ (Zone 0, 1, 2) và nhóm khí tương ứng.

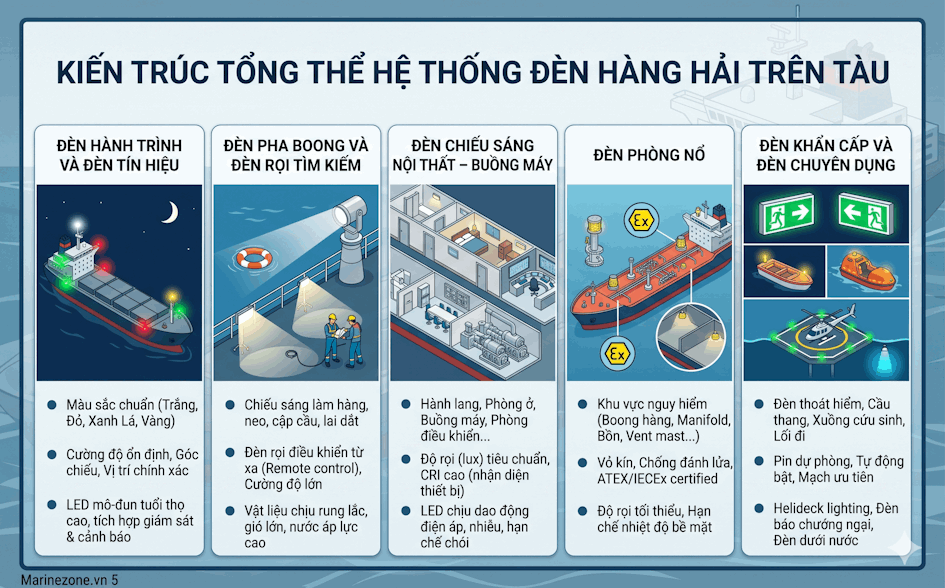

Trong kiến trúc tổng thể, hệ thống đèn hàng hải trên tàu thường được chia thành các nhóm chức năng chính, mỗi nhóm gắn với các tiêu chí kỹ thuật riêng:

• Đèn hành trình và đèn tín hiệu: bao gồm đèn mũi, đèn lái, đèn mạn, đèn toàn phần, đèn neo, đèn chớp tín hiệu cho các trạng thái đặc biệt. Yêu cầu quan trọng nhất là màu sắc chuẩn (trắng, đỏ, xanh lá, vàng), cường độ sáng ổn định, góc chiếu chính xác và vị trí lắp đặt đúng cao độ, đúng trục dọc – ngang của tàu. Nhiều hệ thống hiện đại sử dụng mô-đun LED có tuổi thọ cao, tích hợp mạch giám sát hỏng bóng, cảnh báo về buồng lái khi đèn mất tác dụng.
• Đèn pha boong và đèn rọi tìm kiếm: dùng để chiếu sáng khu vực làm hàng, boong làm việc, khu vực mũi – lái khi thao tác neo, cập cầu, lai dắt. Đèn rọi tìm kiếm thường có khả năng điều khiển hướng chiếu từ xa (remote control), góc chiếu hẹp, cường độ rất lớn để phát hiện chướng ngại vật, phao, người rơi xuống nước trong đêm tối. Vật liệu và kết cấu phải chịu được rung lắc mạnh, gió lớn và tia nước áp lực cao khi rửa boong.
• Đèn chiếu sáng nội thất – buồng máy: bao gồm đèn hành lang, phòng ở, phòng điều khiển, buồng máy, kho lạnh, kho hàng kín… Yêu cầu tập trung vào độ rọi (lux) phù hợp tiêu chuẩn lao động hàng hải, chỉ số hoàn màu (CRI) đủ cao để nhận diện màu dây cáp, thiết bị, đồng hồ đo, đồng thời hạn chế chói lóa gây mỏi mắt cho thuyền viên. Nhiều tàu mới sử dụng hệ thống chiếu sáng LED với driver có khả năng chịu dao động điện áp, nhiễu điện từ và có bảo vệ quá nhiệt, quá áp.
• Đèn phòng nổ: lắp tại boong hàng, khu vực manifold, bồn chứa, khoang bơm, khu vực vent mast… nơi có nguy cơ xuất hiện hỗn hợp khí – hơi dễ cháy. Đèn phải có vỏ kín, kết cấu chống đánh lửa ra môi trường xung quanh, đạt chứng nhận ATEX/IECEx với ký hiệu Ex rõ ràng trên nhãn. Thiết kế quang học vẫn phải đảm bảo độ rọi tối thiểu cho thao tác vận hành, nhưng đồng thời hạn chế nhiệt độ bề mặt để không vượt quá nhiệt độ mồi cháy của môi chất.
• Đèn khẩn cấp và đèn chuyên dụng: gồm đèn thoát hiểm, đèn chiếu sáng cầu thang, lối đi, khu vực tập kết, đèn chiếu sáng xuồng cứu sinh, đèn báo chướng ngại trên kết cấu cao, đèn trực thăng (helideck lighting) trên tàu dịch vụ dầu khí, đèn dưới nước cho tàu du lịch hoặc tàu nghiên cứu. Các đèn này thường tích hợp pin dự phòng hoặc được cấp từ mạch ưu tiên, có khả năng tự động bật khi mất nguồn chính, và phải duy trì hoạt động trong thời gian quy định để hỗ trợ công tác cứu hộ cứu nạn.

Về nguồn cấp và điều khiển, hệ thống đèn hàng hải hiện đại thường được tổ chức theo các mạch phân phối riêng cho chiếu sáng hành trình, chiếu sáng boong, chiếu sáng nội thất và chiếu sáng khẩn cấp. Tại buồng lái, bảng điều khiển đèn hành trình được bố trí tập trung, có chỉ thị trạng thái từng đèn, cầu chì hoặc MCB riêng, và thường tích hợp chức năng giám sát dòng, cảnh báo khi đèn cháy hoặc mạch hở. Một số hệ thống tiên tiến sử dụng giao thức điều khiển số (như CAN bus, Modbus) để truyền tín hiệu giám sát về hệ thống quản lý tích hợp trên tàu (Integrated Bridge System, Integrated Automation System).

Xu hướng công nghệ hiện nay là chuyển đổi từ bóng sợi đốt, halogen, huỳnh quang sang LED công suất cao với hiệu suất quang lớn, tuổi thọ dài và chi phí bảo trì thấp. Tuy nhiên, việc ứng dụng LED trên tàu biển đòi hỏi thiết kế driver chuyên dụng: chịu được dải điện áp rộng, nhiễu xung, có lọc EMI/EMC để không gây nhiễu cho thiết bị thông tin – hàng hải, đồng thời có bảo vệ ngắn mạch, quá áp, quá nhiệt. Khối tản nhiệt của đèn LED phải được tính toán để làm việc ổn định trong môi trường nhiệt độ môi trường cao, ít đối lưu không khí, tránh suy giảm quang thông nhanh theo thời gian.

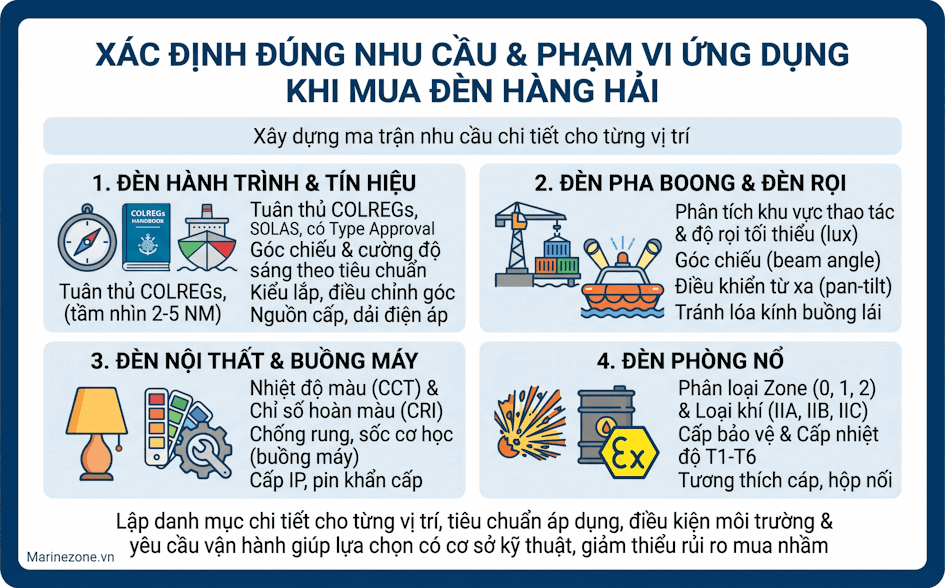

Trong quá trình thiết kế, lựa chọn, lắp đặt và bảo trì, chủ tàu và đơn vị kỹ thuật phải tuân thủ các quy định phê duyệt kiểu loại của tổ chức đăng kiểm (VR, ABS, DNV, LR, BV…). Mỗi loại đèn hàng hải dùng cho mục đích tín hiệu, phòng nổ, chiếu sáng an toàn đều phải có chứng chỉ type approval, chứng chỉ thử nghiệm môi trường (rung, sốc, nhiệt độ, ẩm, phun muối), chứng chỉ phòng nổ nếu lắp trong vùng nguy hiểm. Việc lắp đặt phải đảm bảo tuyến cáp, hộp nối, ống luồn cáp, đầu cáp kín nước đều đạt cấp bảo vệ tương ứng, tránh xâm nhập nước và hơi muối gây chập cháy hoặc ăn mòn lõi dẫn.

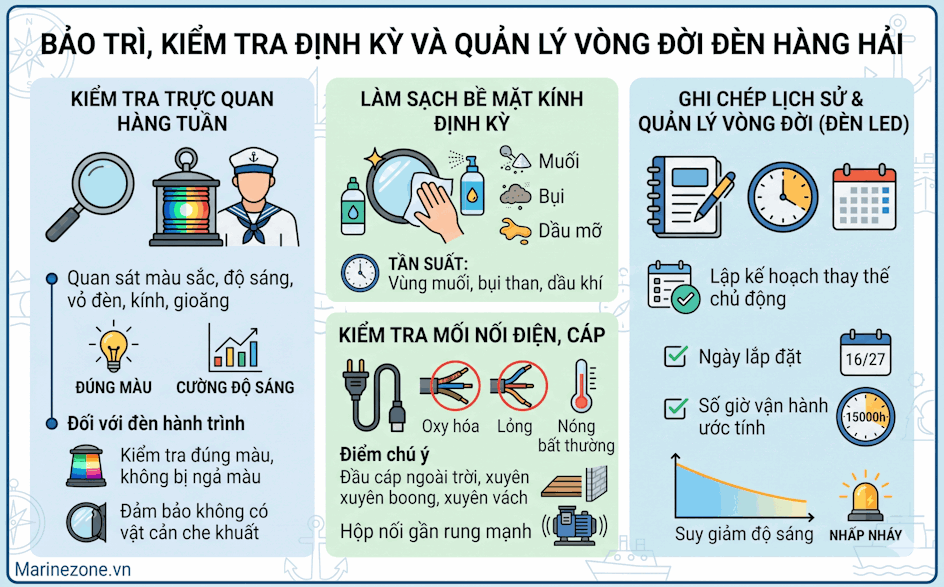

Công tác bảo trì định kỳ bao gồm kiểm tra độ kín nước của vỏ đèn, tình trạng gioăng, siết lại bulông, vệ sinh kính đèn để tránh suy giảm quang thông, đo kiểm dòng tiêu thụ và điện áp cấp, thử hoạt động của mạch khẩn cấp và hệ thống giám sát. Đối với đèn tín hiệu hành trình, cần kiểm tra định kỳ góc chiếu, độ sáng thực tế so với yêu cầu, thay thế kịp thời khi quang thông suy giảm dưới ngưỡng cho phép, nhằm đảm bảo tàu luôn tuân thủ COLREGs trong mọi hành trình.

Các loại đèn hàng hải phổ biến và chức năng chi tiết

Hệ thống đèn hàng hải trên một con tàu hiện đại có thể bao gồm hàng chục đến hàng trăm điểm sáng khác nhau, được phân chia theo chức năng, khu vực lắp đặt và cấp an toàn. Mỗi loại đèn được tối ưu cho một nhiệm vụ cụ thể: phát tín hiệu nhận dạng, hỗ trợ điều động, chiếu sáng thao tác, đảm bảo an toàn cháy nổ, hay duy trì điều kiện sinh hoạt cho thuyền viên. Việc hiểu rõ đặc tính quang học, tiêu chuẩn pháp lý và yêu cầu lắp đặt của từng nhóm đèn là nền tảng cho thiết kế, đóng mới, cải hoán và vận hành tàu tuân thủ các quy phạm như COLREGs, SOLAS, IEC, ATEX/IECEx và các quy định của đăng kiểm (VR, DNV, ABS, LR…).

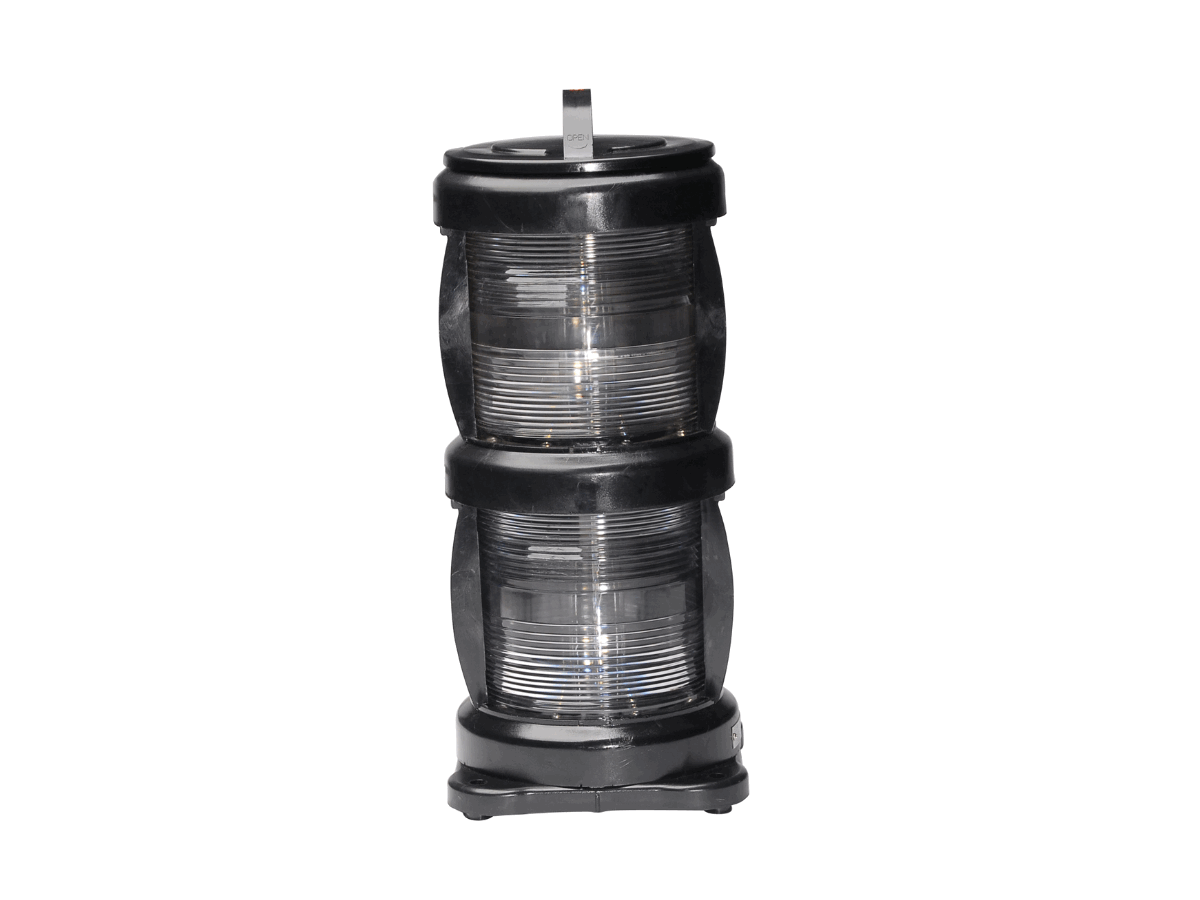

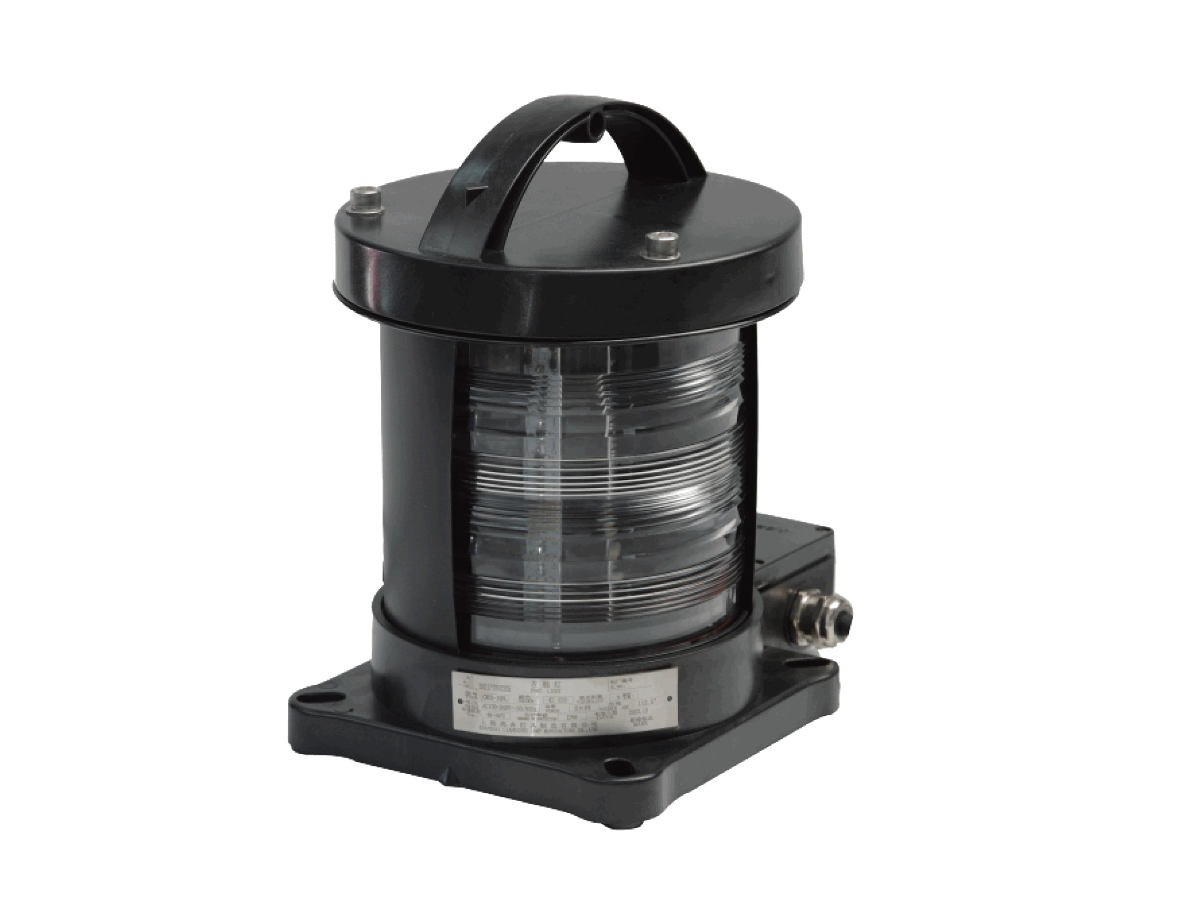

Đèn hành trình và đèn tín hiệu (Navigation & Signal Lights)

Đèn hành trình và đèn tín hiệu là “trái tim” của hệ thống đèn hàng hải vì chúng trực tiếp liên quan đến Quy tắc Phòng ngừa Va chạm trên biển (COLREGs 1972 và các sửa đổi). Các thông số như màu sắc, góc chiếu, tầm nhìn xa tối thiểu, vị trí lắp đặt, chiều cao so với mực nước và cách kết hợp giữa các đèn đều được quy định chi tiết. Từ tổ hợp ánh sáng quan sát được, tàu xung quanh có thể suy ra:

• Loại tàu (tàu hàng, tàu khách, tàu đánh cá, tàu kéo, tàu chở dầu, tàu quân sự…)
• Chiều dài tàu (nhỏ hơn 12 m, 20 m, 50 m, 100 m…)
• Trạng thái hoạt động: đang chạy máy, đang thả trôi, đang neo, đang bị hạn chế điều động, mất điều khiển, đang đánh cá, đang quét mìn…
• Hướng chuyển động tương đối và quyền ưu tiên theo quy tắc nhường đường

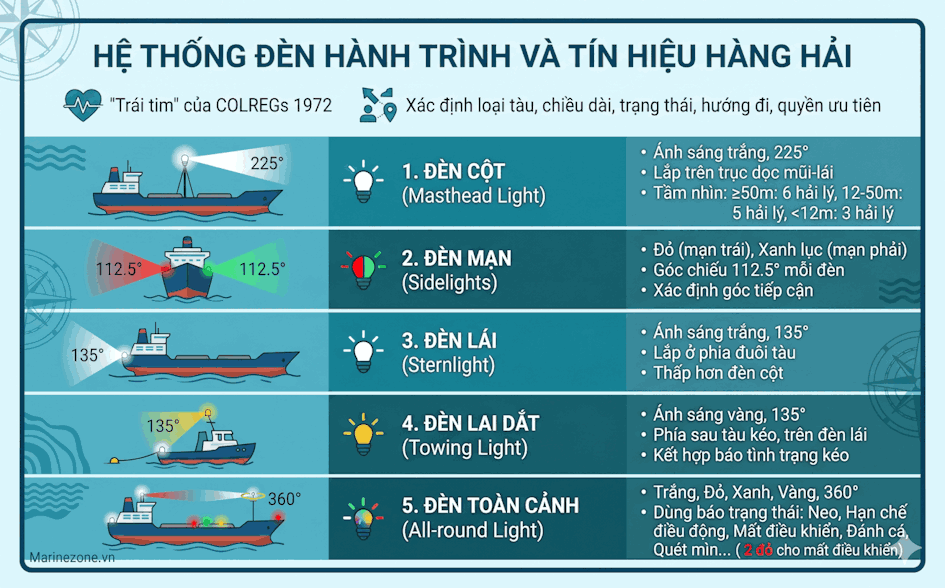

Nhóm đèn hành trình và tín hiệu thường bao gồm:

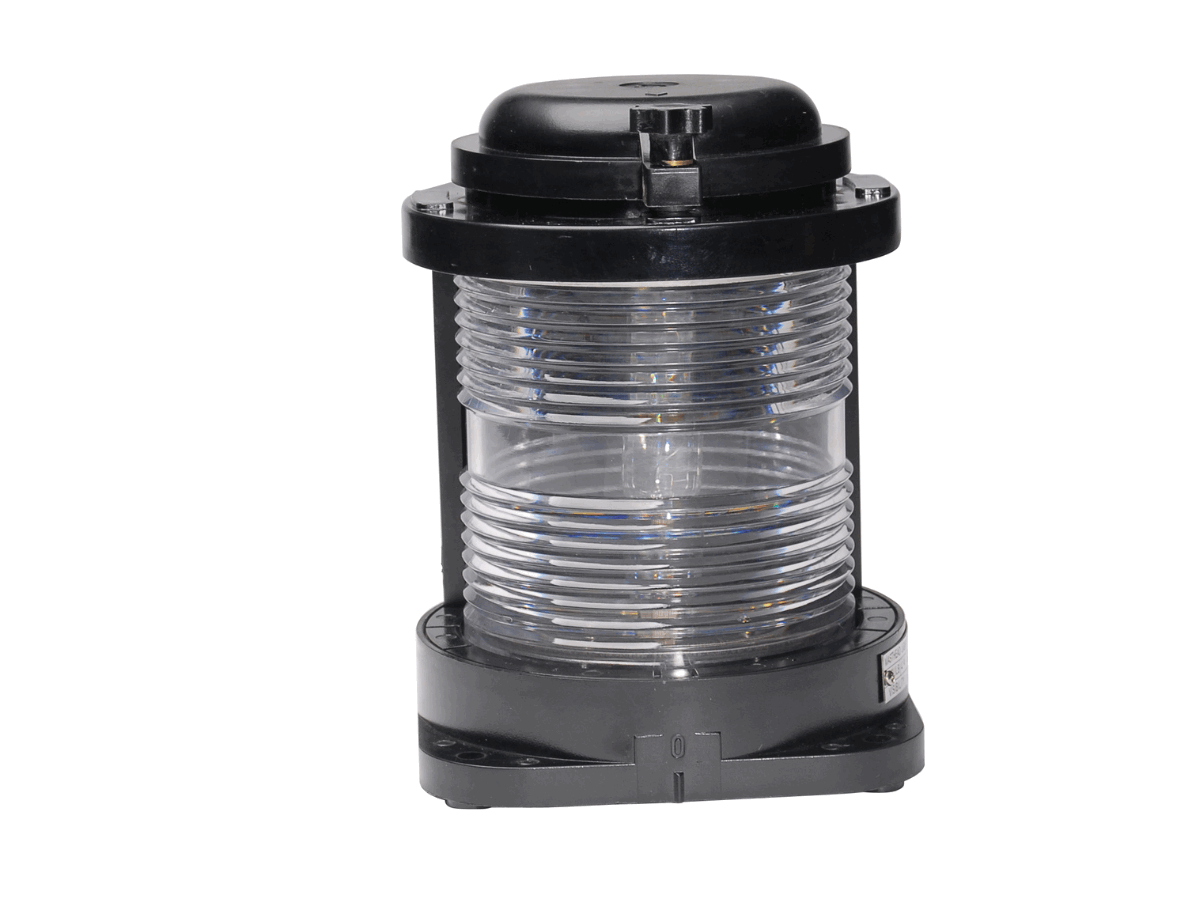

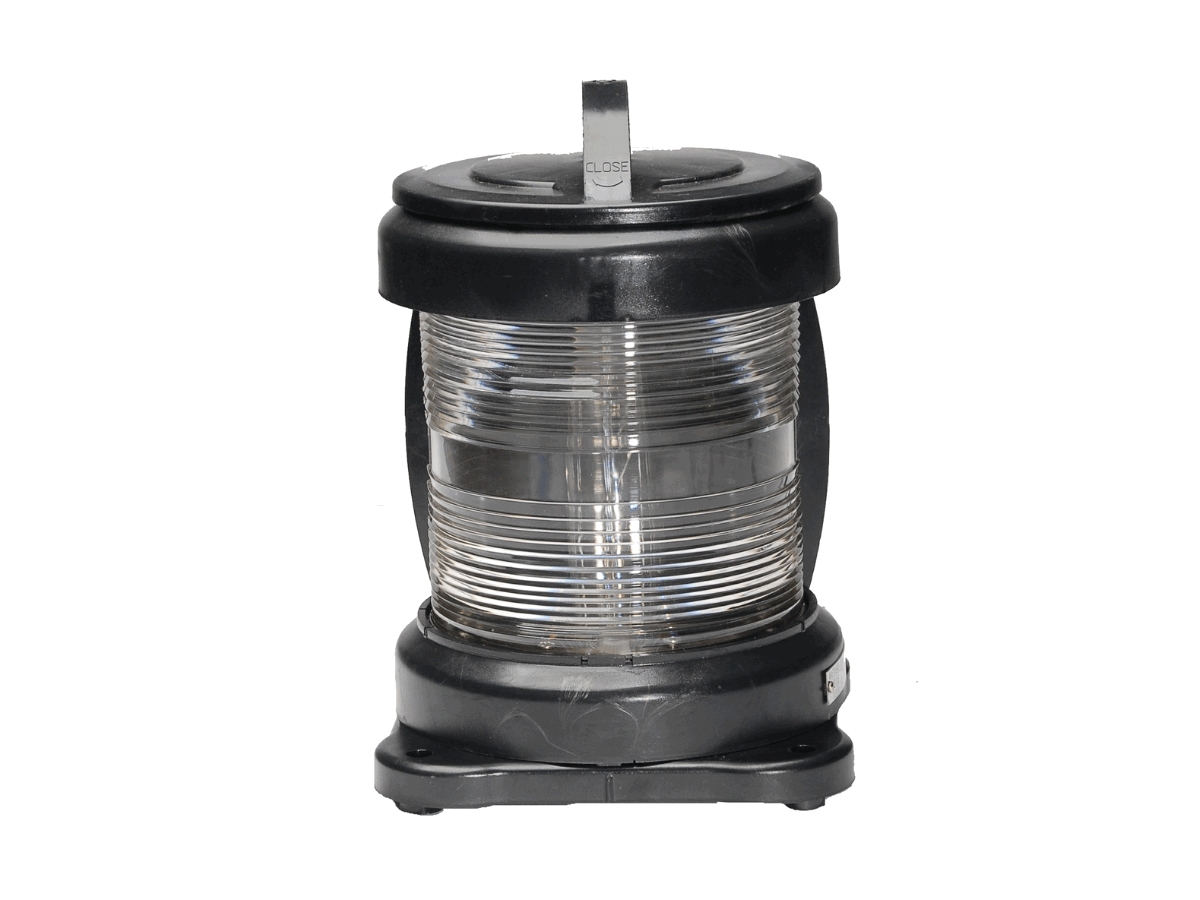

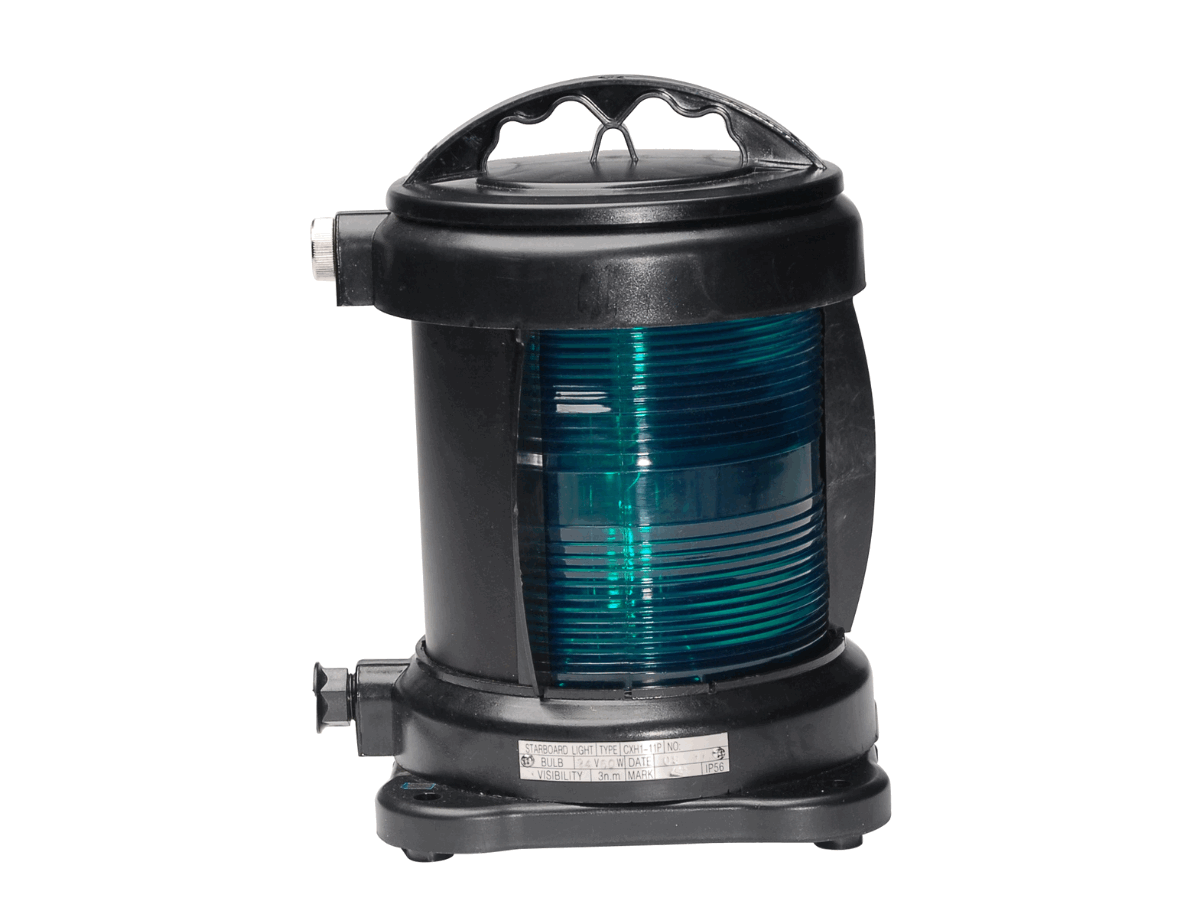

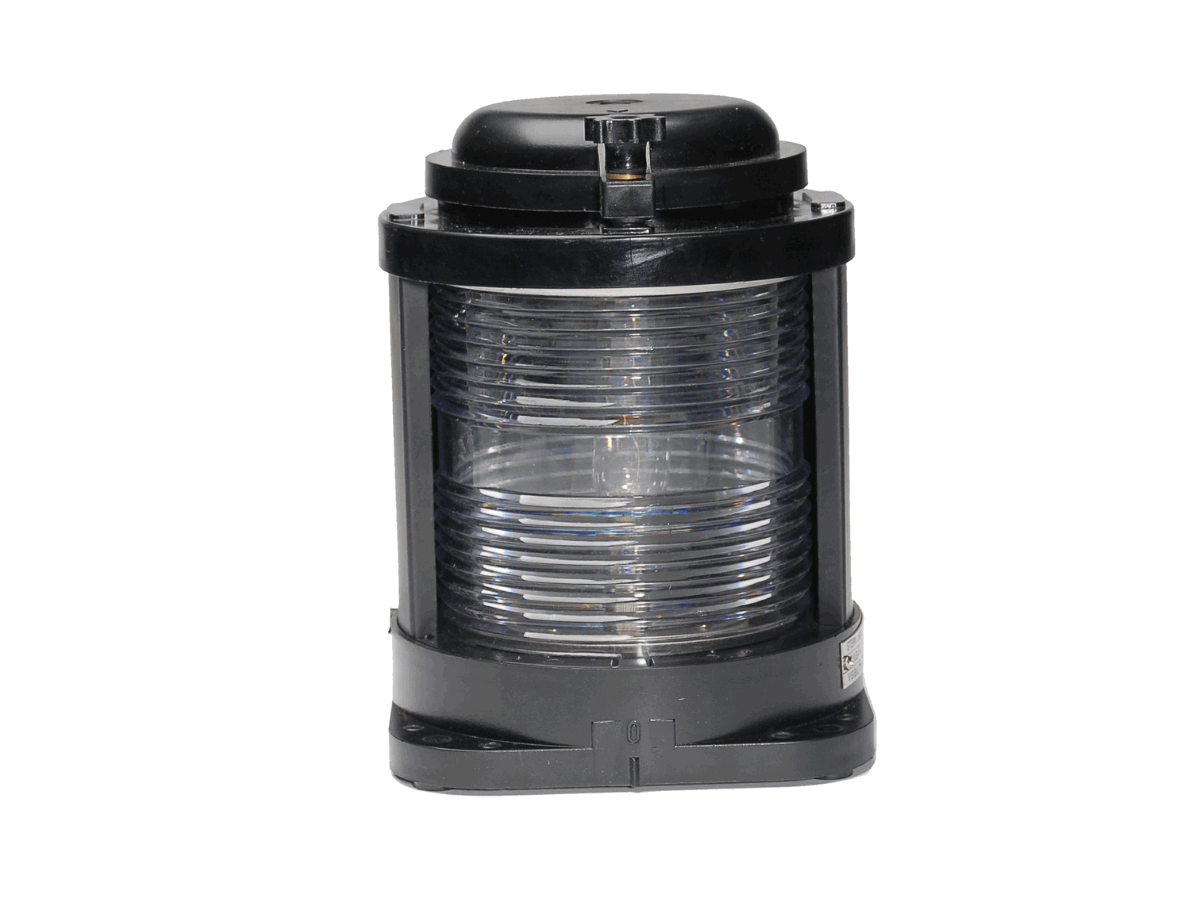

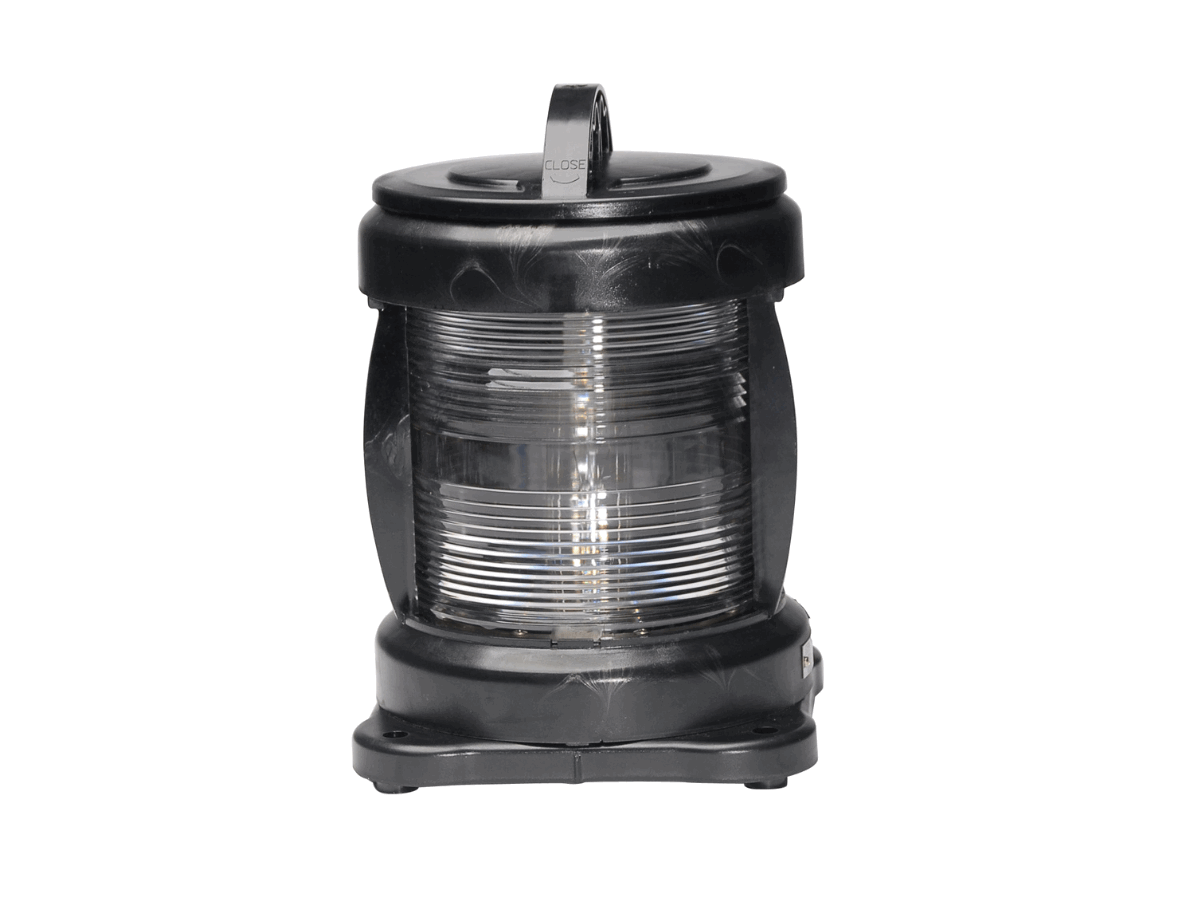

• Đèn cột (Masthead light): Phát ánh sáng trắng, góc chiếu 225°, lắp trên trục dọc mũi – lái, thường ở vị trí cao trên cột buồm hoặc thượng tầng. Tàu dài từ 50 m trở lên phải đảm bảo tầm nhìn xa tối thiểu 6 hải lý cho đèn cột, tàu từ 12 m đến dưới 50 m thường yêu cầu 5 hải lý, còn tàu nhỏ hơn có thể chỉ cần 3 hải lý. Trên tàu lớn, có thể bố trí hai đèn cột (trước và sau) với chênh lệch cao độ nhất định để nhận biết chiều dài tàu.

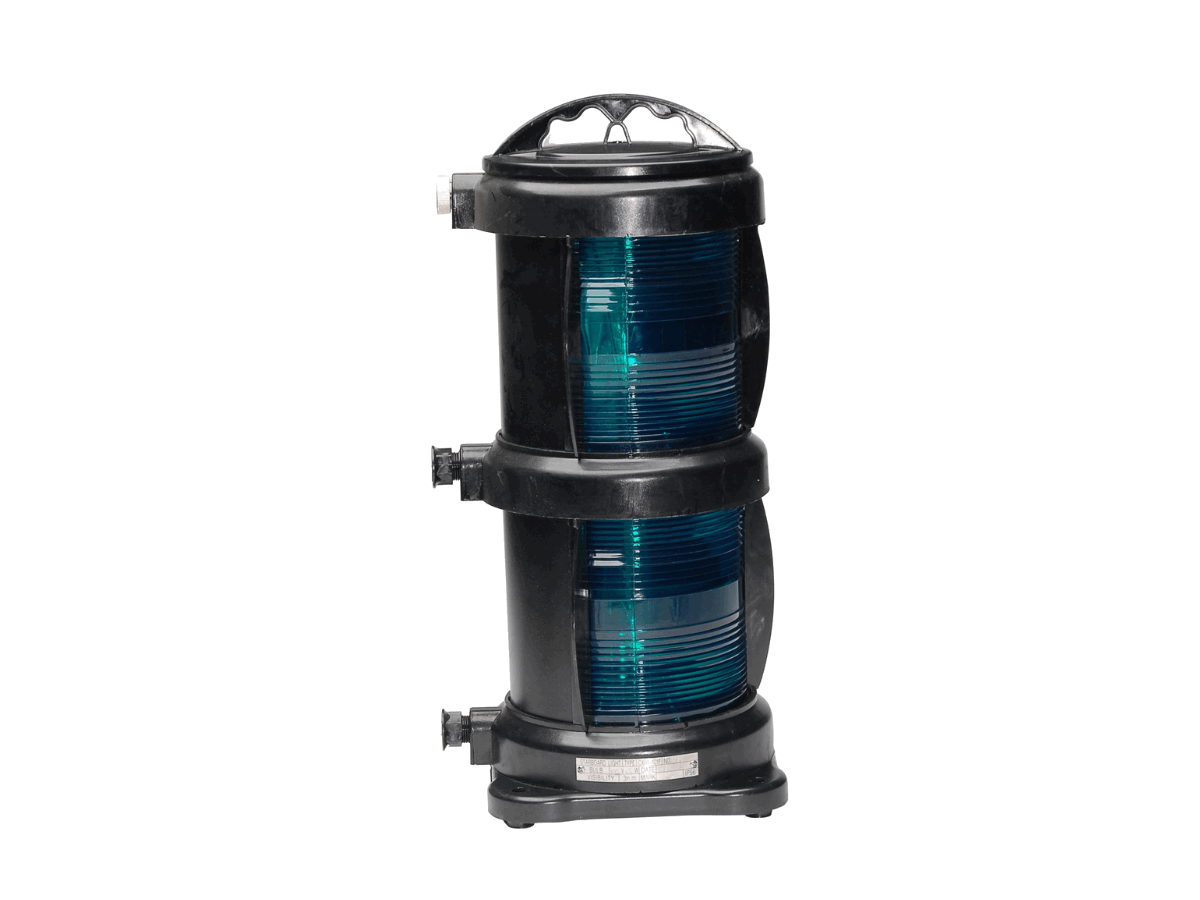

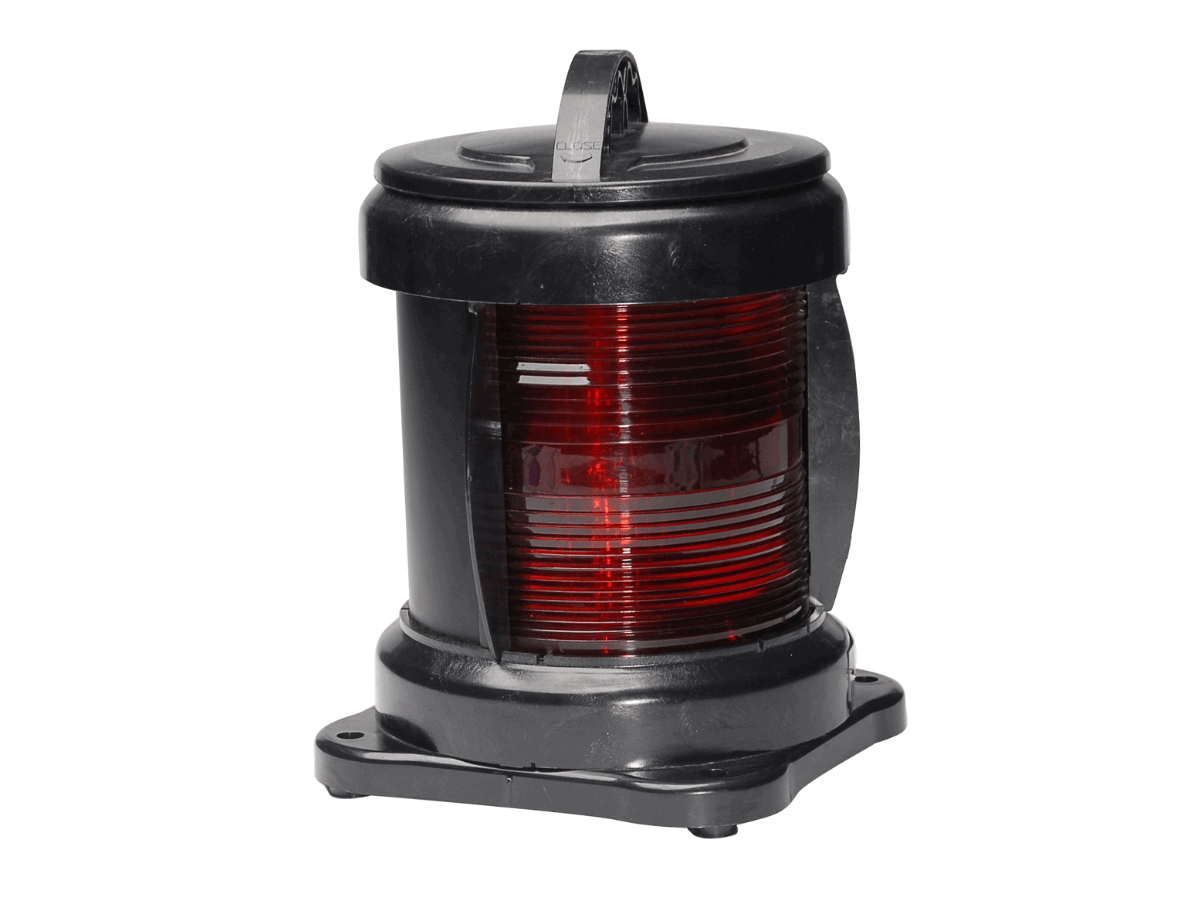

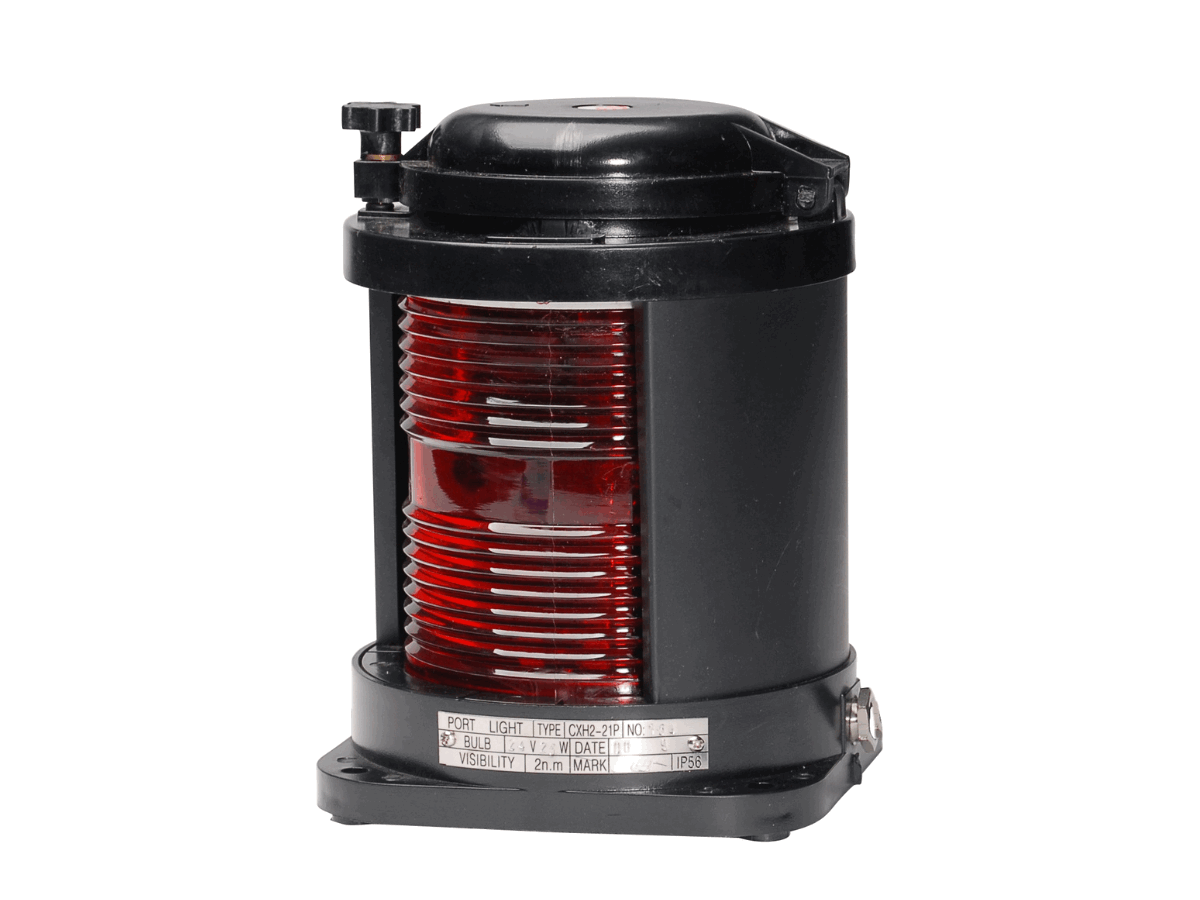

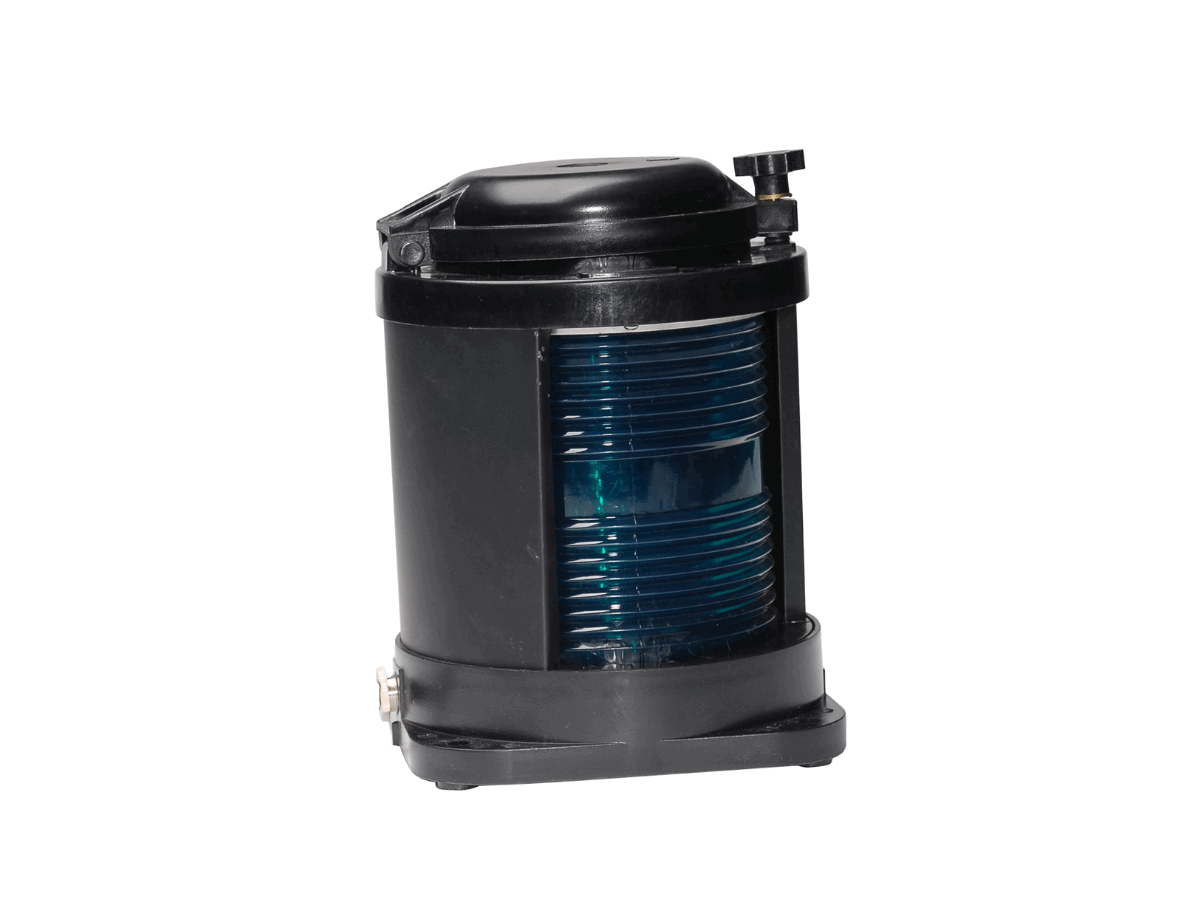

• Đèn mạn (Sidelights): Gồm đèn mạn trái màu đỏ và đèn mạn phải màu xanh lục, mỗi đèn có góc chiếu 112,5°. Đèn được lắp gần mũi tàu, ở độ cao phù hợp để không bị che khuất bởi kết cấu boong hoặc hàng hóa. Từ việc quan sát chỉ thấy đèn đỏ, chỉ thấy đèn xanh, hoặc thấy đồng thời cả hai đèn mạn và đèn cột, tàu đối diện có thể xác định được góc tiếp cận và áp dụng quy tắc tránh va phù hợp.
• Đèn lái (Sternlight): Phát ánh sáng trắng, góc chiếu 135°, lắp ở phía đuôi tàu, thường thấp hơn đèn cột để tránh nhầm lẫn. Đèn lái cho phép tàu phía sau nhận biết đang tiếp cận từ hướng nào, phân biệt rõ với đèn cột của tàu khác, hỗ trợ ước lượng khoảng cách và tốc độ tương đối khi đi cùng chiều.
• Đèn lai dắt (Towing light): Thường là ánh sáng vàng, góc chiếu 135°, bố trí ở phía sau tàu kéo hoặc tàu lai dắt, thường ở vị trí cao hơn đèn lái. Kết hợp với đèn toàn cảnh trên cột và đèn của phương tiện được kéo, người quan sát có thể xác định được tình trạng đang kéo, chiều dài dây kéo (dưới hay trên 200 m) và áp dụng vùng an toàn khi đi gần.

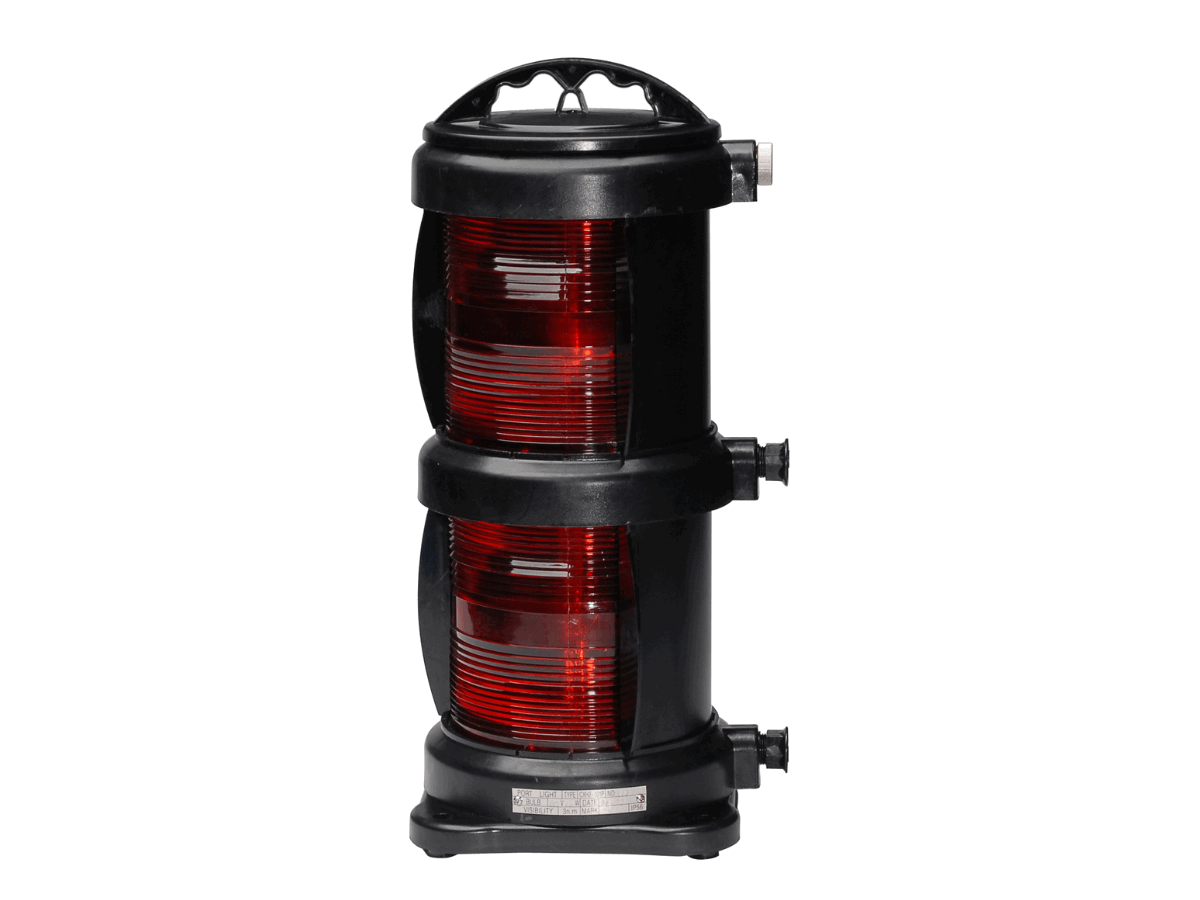

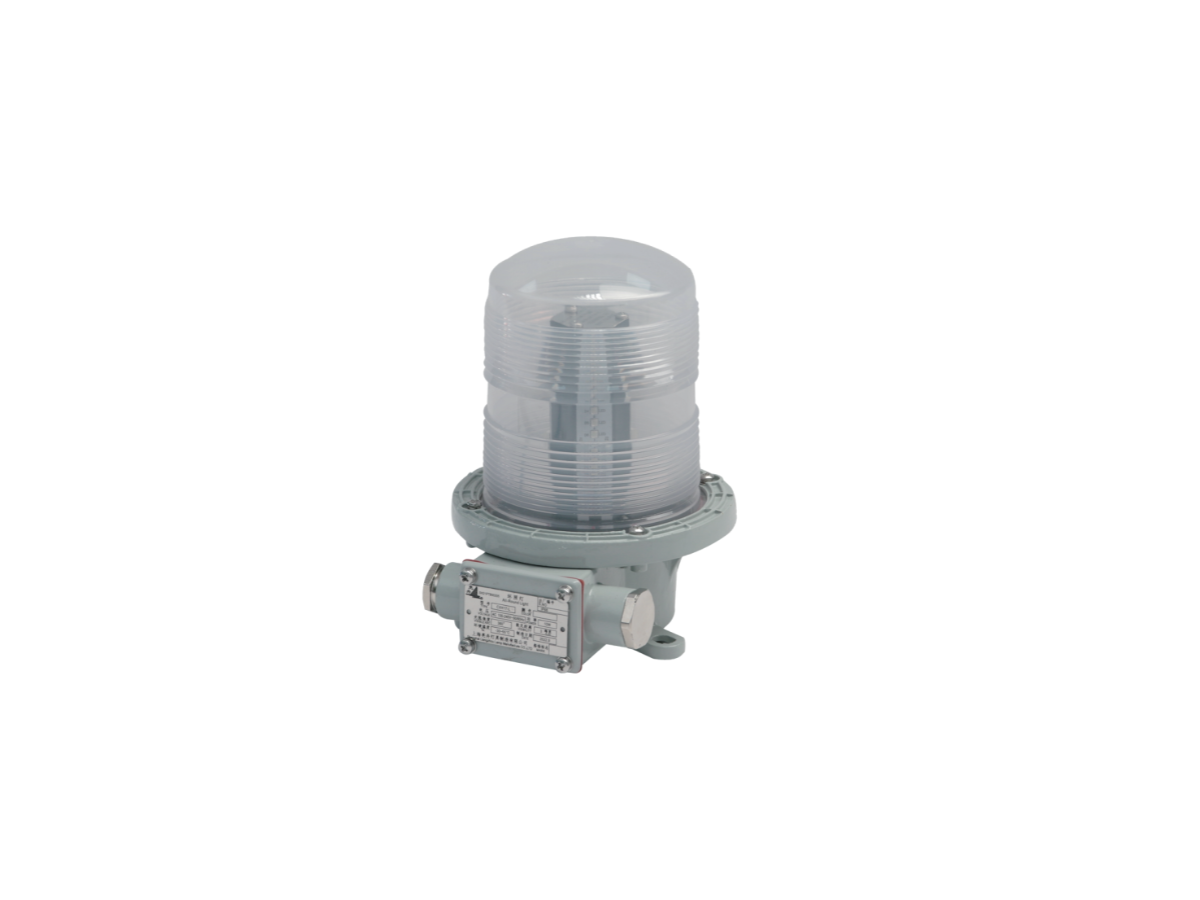

• Đèn toàn cảnh 360° (All-round light): Có thể là màu trắng, đỏ, xanh lục hoặc vàng, phát sáng toàn vòng 360°. Đèn này được dùng cho nhiều mục đích: đèn neo (một hoặc hai đèn trắng tùy chiều dài tàu), đèn báo tàu bị hạn chế điều động (tổ hợp đỏ – trắng – đỏ), tàu mất điều khiển (hai đèn đỏ), tàu đánh cá (đèn xanh trên đèn trắng hoặc ngược lại tùy loại ngư cụ), tàu lặn, tàu quét mìn… Mỗi trạng thái hoạt động có tổ hợp màu sắc, số lượng và vị trí đèn khác nhau theo COLREGs, đòi hỏi thuyền viên phải nắm vững để vận hành đúng.

Đối với đèn hành trình, yêu cầu quang học cực kỳ nghiêm ngặt. Màu sắc phải nằm trong dải tọa độ màu CIE quy định, đảm bảo phân biệt rõ giữa đỏ, xanh lục, trắng và vàng trong điều kiện sương mù hoặc mưa. Cường độ sáng phải đủ để đạt tầm nhìn xa tối thiểu trong điều kiện khí quyển tiêu chuẩn (hệ số suy giảm 0,8), được tính toán theo công thức cường độ ánh sáng – tầm nhìn trong COLREGs. Đường cắt sáng (cut-off) giữa các vùng chiếu phải rõ ràng, ví dụ giữa vùng đèn mạn và đèn lái, để tránh chồng lấn gây nhầm lẫn hướng tàu.

Các nhà sản xuất đèn hàng hải chuyên nghiệp sử dụng thấu kính quang học chính xác, LED công suất cao với chỉ số suy giảm quang thông thấp theo thời gian (L70 > 50.000 h), kết hợp mạch điều khiển dòng ổn định để duy trì cường độ sáng trong dải điện áp dao động của tàu. Nhiều mẫu đèn còn tích hợp giám sát từ xa (monitoring) để báo cháy bóng, mất nguồn hoặc suy giảm cường độ, giúp hệ thống điều khiển trung tâm phát hiện sớm và chuyển sang đèn dự phòng.

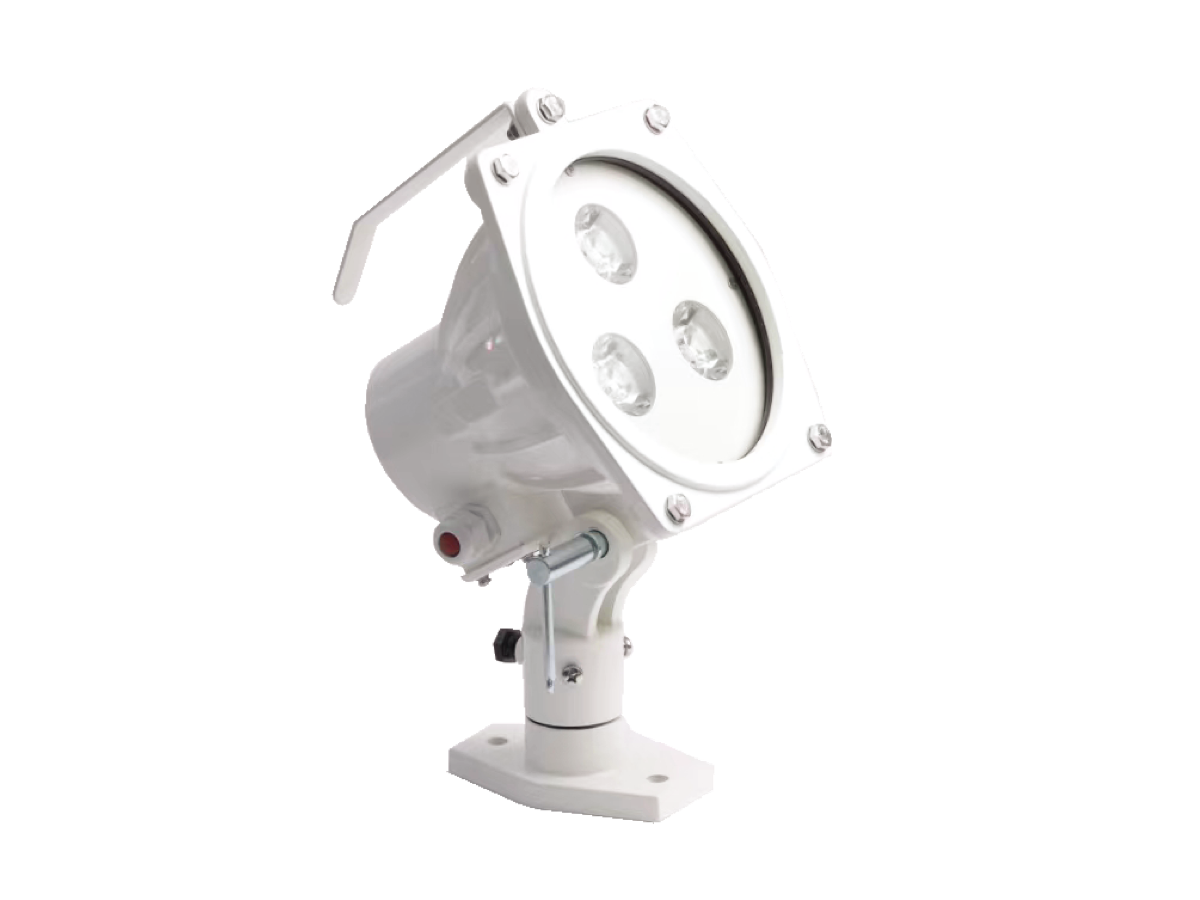

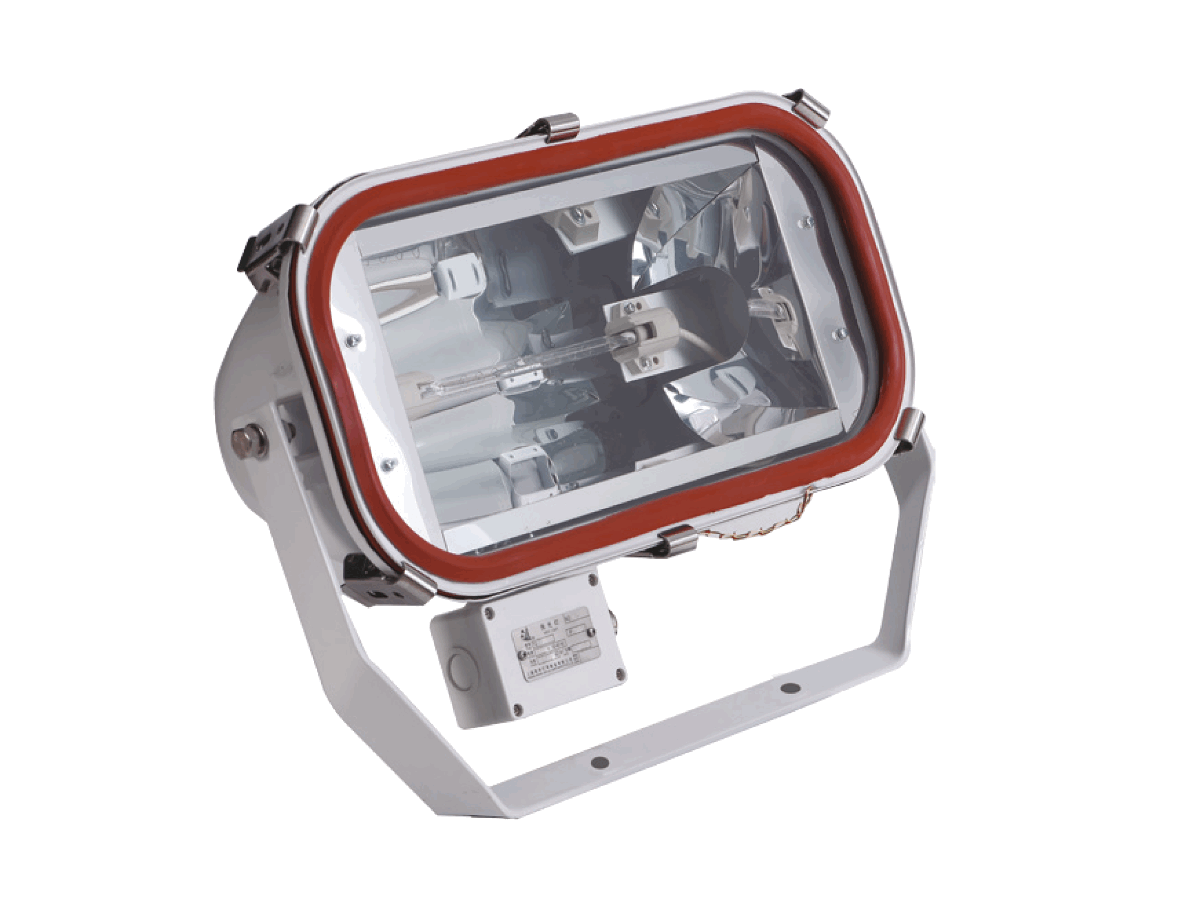

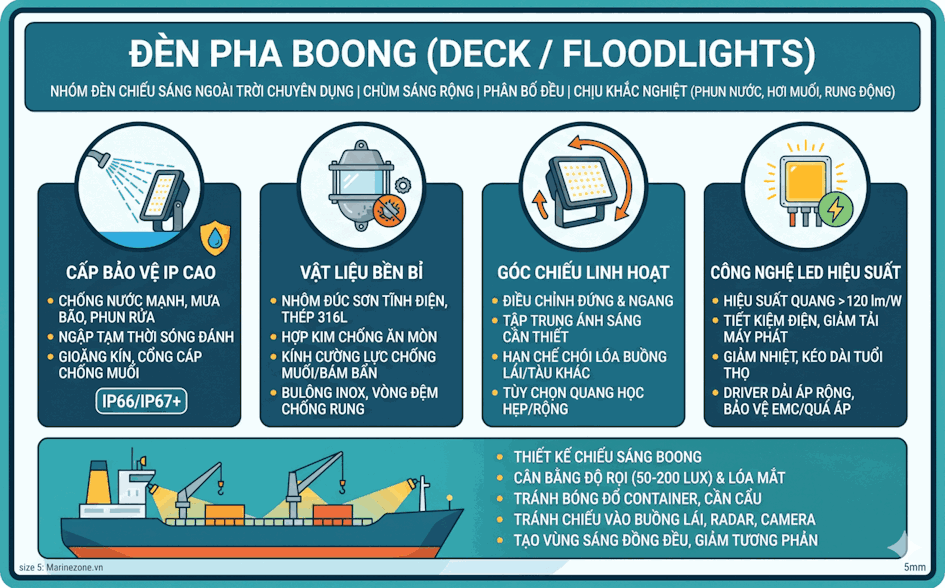

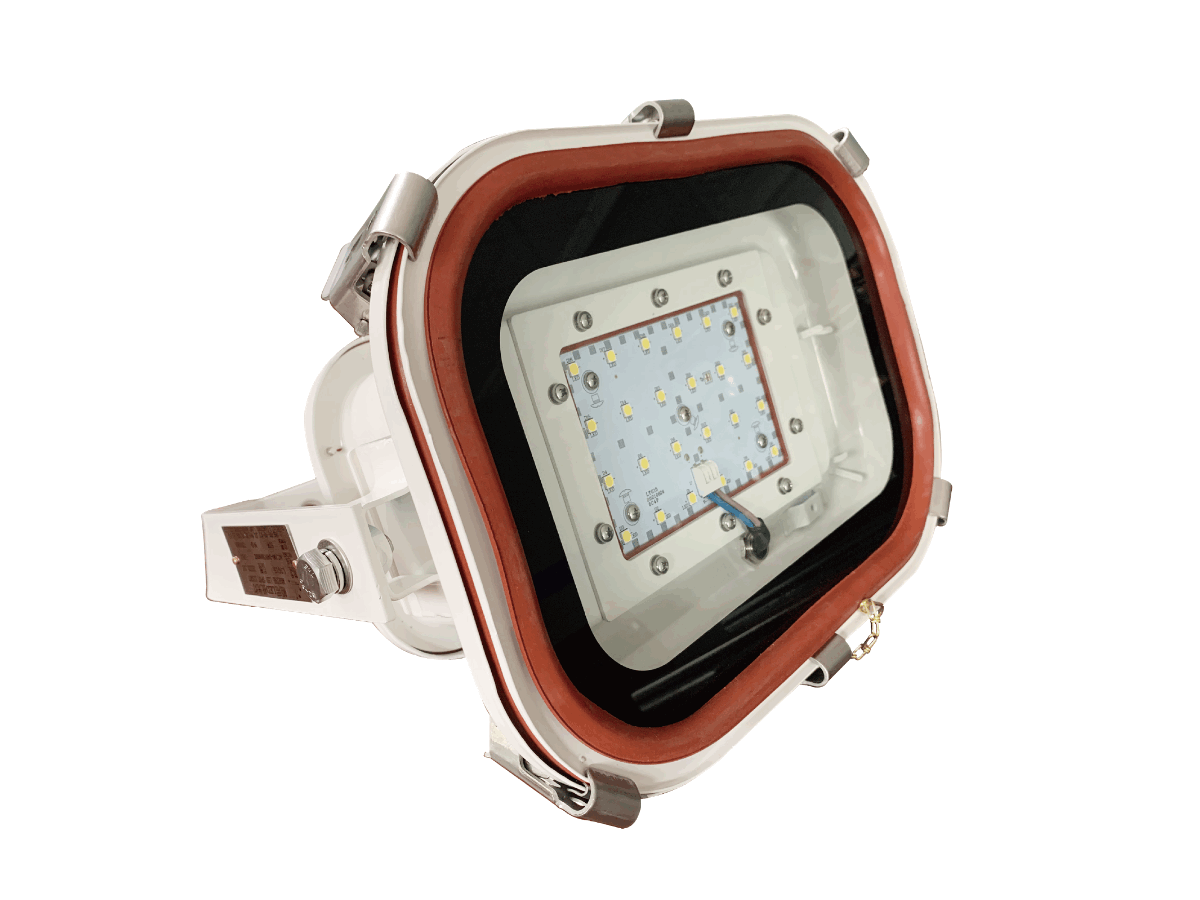

Đèn pha boong (Deck / Floodlights)

Đèn pha boong là nhóm đèn hàng hải chuyên dùng để chiếu sáng khu vực làm việc ngoài trời như boong hàng, boong công tác, khu vực neo buộc, khu vực bốc dỡ container, sàn trực thăng, khu vực thao tác dây cáp, neo, tời, cần cẩu. Đặc trưng của đèn pha boong là chùm sáng rộng, phân bố đều, hạn chế chói lóa và có khả năng chịu được điều kiện thời tiết khắc nghiệt, phun nước áp lực cao, hơi muối và rung động do sóng.

Các yêu cầu kỹ thuật quan trọng đối với đèn pha boong bao gồm:

• Cấp bảo vệ IP cao (thường từ IP66, IP67 trở lên) để chống nước biển tạt mạnh, mưa bão, phun rửa bằng vòi áp lực và đôi khi là ngập tạm thời khi sóng đánh úp. Gioăng kín, cổng cáp và lỗ thông hơi chống ngưng tụ được thiết kế để tránh xâm nhập hơi ẩm.
• Vật liệu vỏ đèn bằng nhôm đúc sơn tĩnh điện, thép không gỉ 316L hoặc hợp kim đặc biệt chống ăn mòn, kết hợp kính cường lực dày, phủ lớp chống muối và chống bám bẩn. Các chi tiết liên kết sử dụng bulông, ê-cu inox, vòng đệm chống rung để duy trì độ kín lâu dài.
• Góc chiếu linh hoạt, có thể điều chỉnh theo phương đứng và phương ngang, cho phép tập trung ánh sáng vào khu vực cần thiết mà không gây chói cho thuyền viên trên buồng lái hoặc tàu khác. Một số mẫu có nhiều tùy chọn phân bố quang học (beam angle hẹp, trung bình, rộng) để tối ưu cho từng khu vực boong.
• Công nghệ LED hiệu suất cao với hiệu suất quang > 120 lm/W, giúp giảm tiêu thụ điện, giảm tải cho máy phát và hệ thống cáp, đồng thời giảm nhiệt lượng tỏa ra, kéo dài tuổi thọ. Driver LED thường có dải điện áp rộng (AC 110–277 V hoặc 220–440 V) và bảo vệ quá áp, quá nhiệt, chống nhiễu EMC theo chuẩn hàng hải.

Trong thiết kế chiếu sáng boong, kỹ sư phải cân bằng giữa độ rọi tối thiểu cần thiết cho thao tác an toàn (thường từ 50–200 lux tùy khu vực và tiêu chuẩn áp dụng) và nguy cơ gây lóa mắt cho tàu khác hoặc cho chính thuyền viên trên tàu. Việc bố trí đèn phải tính đến bóng đổ của kết cấu, cần cẩu, container, đồng thời tránh chiếu trực tiếp vào buồng lái, radar, camera quan sát. Thiết kế quang học tốt sẽ tạo vùng sáng đồng đều, giảm độ tương phản gắt, giúp mắt người thích nghi nhanh khi di chuyển giữa khu vực sáng – tối.

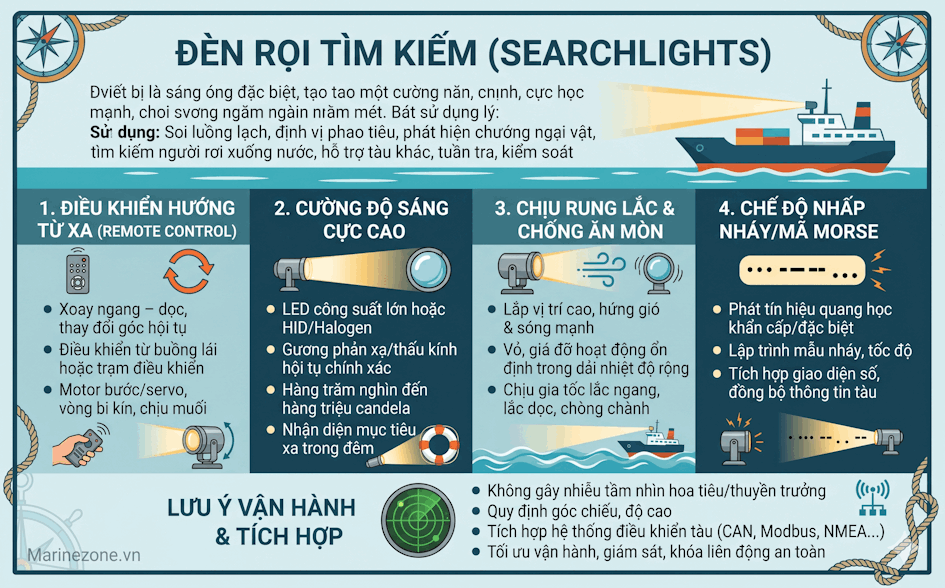

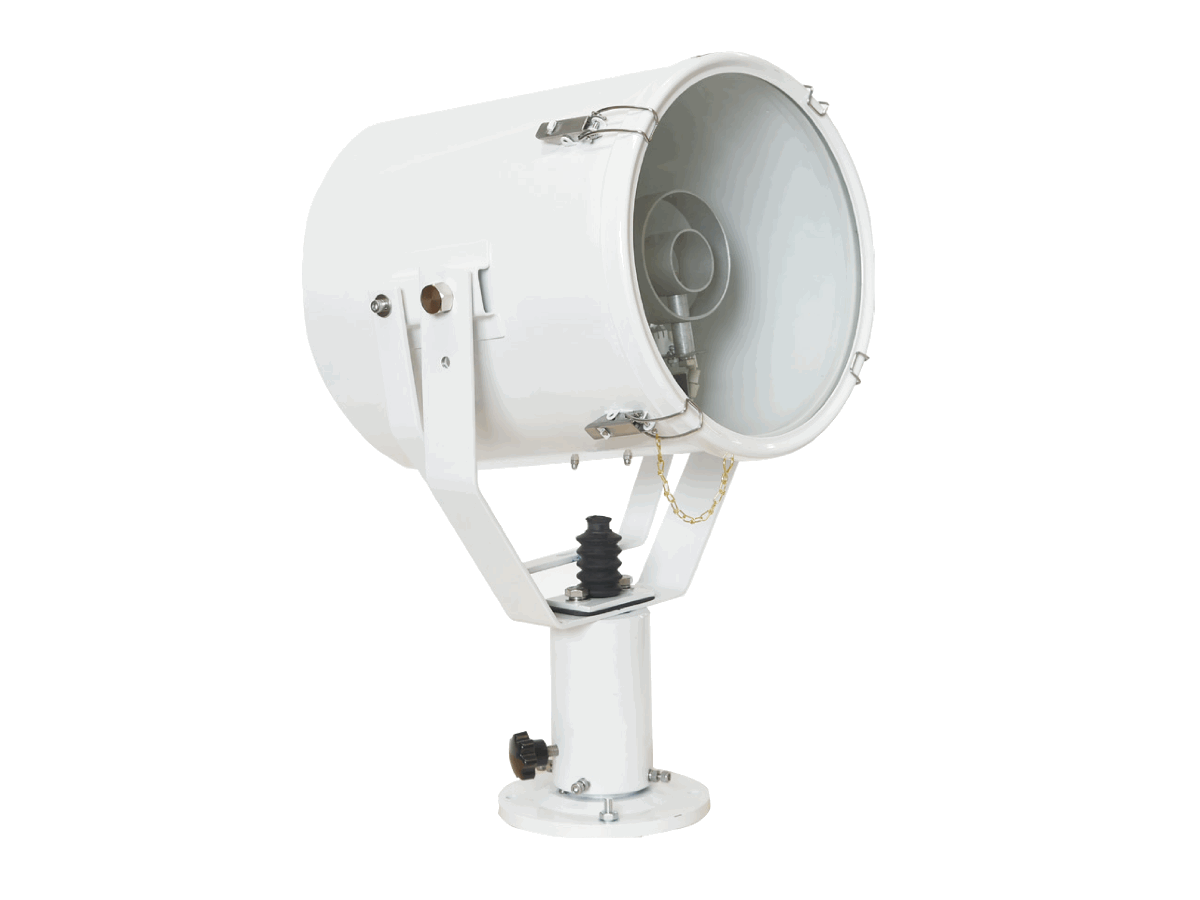

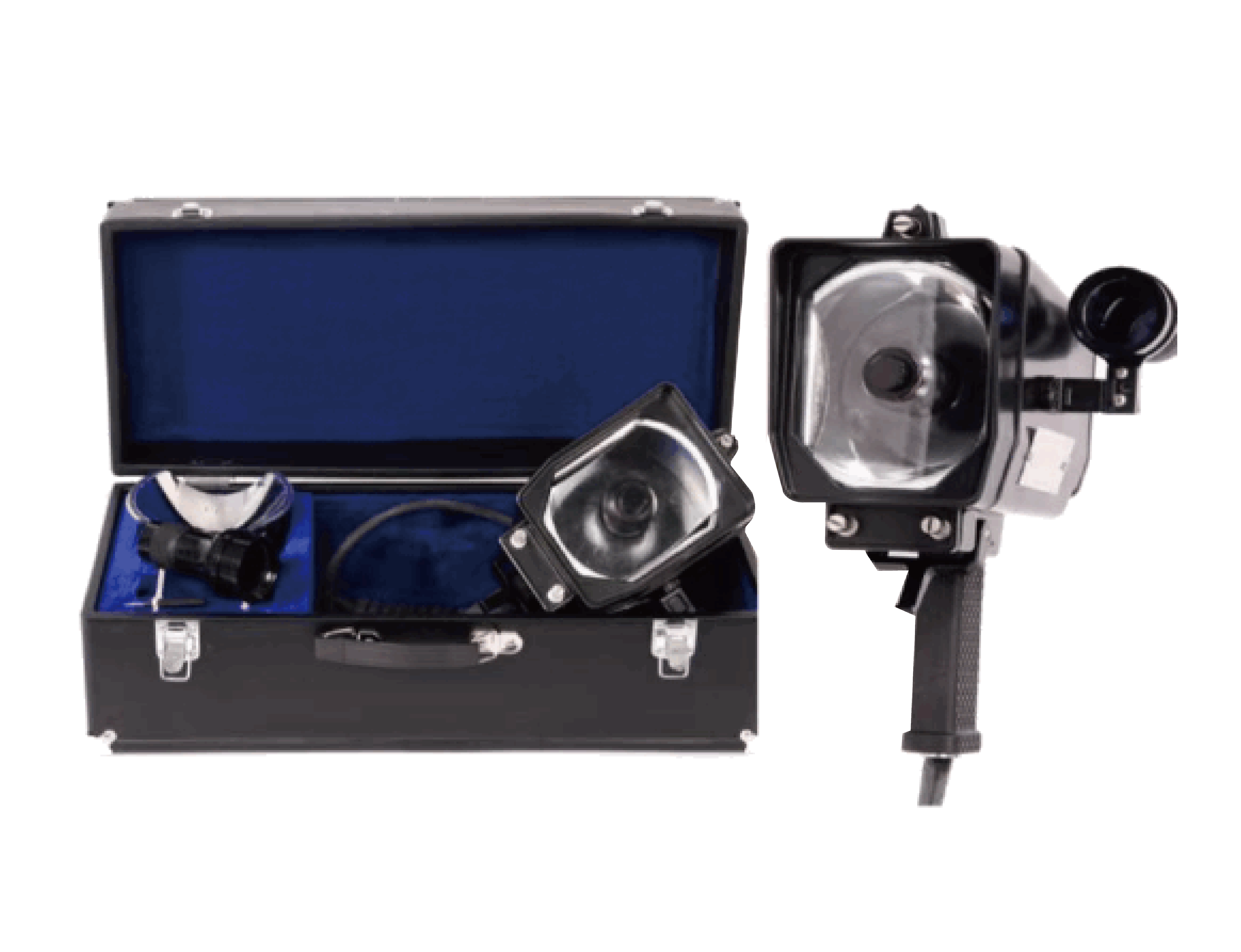

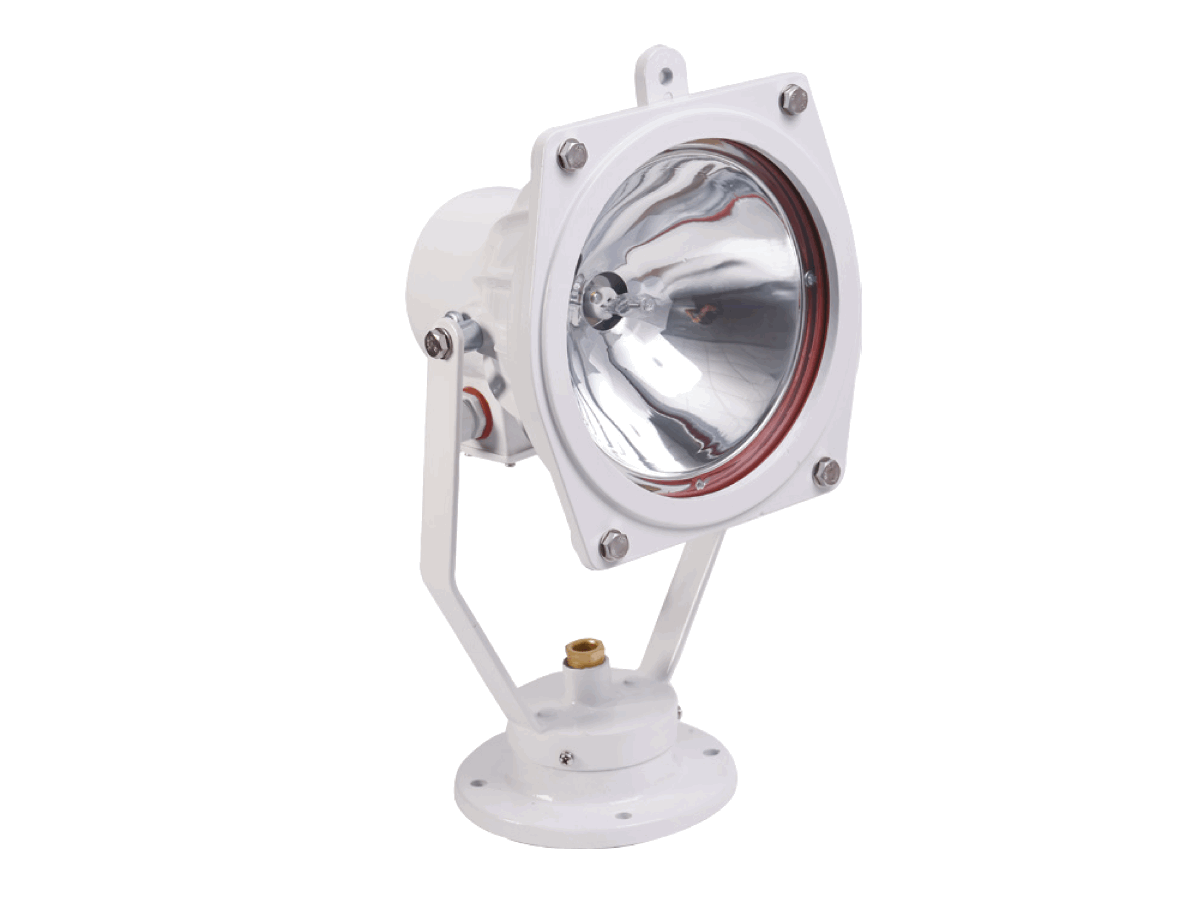

Đèn rọi tìm kiếm (Searchlights)

Đèn rọi tìm kiếm là thiết bị chiếu sáng chuyên dụng tạo ra chùm tia sáng hẹp, cường độ cực mạnh, có thể chiếu xa hàng ngàn mét. Trên tàu biển, đèn rọi được sử dụng để soi luồng lạch khi ra vào cảng, định vị phao tiêu, phát hiện chướng ngại vật, hỗ trợ tìm kiếm người rơi xuống nước, hỗ trợ tàu khác trong điều kiện tầm nhìn hạn chế hoặc phục vụ nhiệm vụ cứu hộ cứu nạn, tuần tra, kiểm soát.

Đặc điểm kỹ thuật nổi bật của đèn rọi tìm kiếm trong hệ thống đèn hàng hải gồm:

• Khả năng điều khiển hướng từ xa (remote control), cho phép xoay ngang – dọc, thay đổi góc hội tụ chùm tia từ buồng lái hoặc từ trạm điều khiển trung tâm. Cơ cấu quay thường sử dụng motor bước hoặc servo với vòng bi kín, chịu muối, có giới hạn góc quay để tránh vướng cột, anten.
• Cường độ sáng rất cao, thường sử dụng LED công suất lớn hoặc nguồn HID/halogen đặc biệt, kết hợp gương phản xạ hoặc thấu kính hội tụ chính xác. Cường độ có thể đạt hàng trăm nghìn đến hàng triệu candela, cho phép nhận diện mục tiêu nhỏ ở khoảng cách xa trong đêm tối.
• Khả năng chịu rung lắc và chống ăn mòn cao, do thường lắp ở vị trí cao, hứng gió và sóng mạnh. Vỏ đèn, giá đỡ và cụm quay được thiết kế để hoạt động ổn định trong dải nhiệt độ rộng, chịu được gia tốc do lắc ngang, lắc dọc và chòng chành của tàu.
• Tùy chọn chế độ nhấp nháy hoặc mã Morse để phát tín hiệu quang học trong một số tình huống khẩn cấp hoặc nhiệm vụ đặc biệt. Một số hệ thống tích hợp giao diện điều khiển số, cho phép lập trình mẫu nháy, tốc độ, hoặc đồng bộ với hệ thống thông tin trên tàu.

Đèn rọi tìm kiếm phải được thiết kế sao cho không gây nhiễu tầm nhìn của hoa tiêu và thuyền trưởng, đặc biệt khi sử dụng trong vùng nước hẹp hoặc gần bờ, nơi có nhiều nguồn sáng nền. Góc chiếu, độ cao lắp đặt và quy trình vận hành phải được quy định rõ trong sổ tay khai thác tàu. Việc tích hợp đèn rọi vào hệ thống điều khiển tổng thể của tàu (mạng CAN, Modbus, NMEA…) giúp tối ưu hóa khả năng vận hành, cho phép điều khiển từ nhiều vị trí, giám sát trạng thái và khóa liên động với các thiết bị khác để tăng tính an toàn cho toàn bộ hệ thống đèn hàng hải.

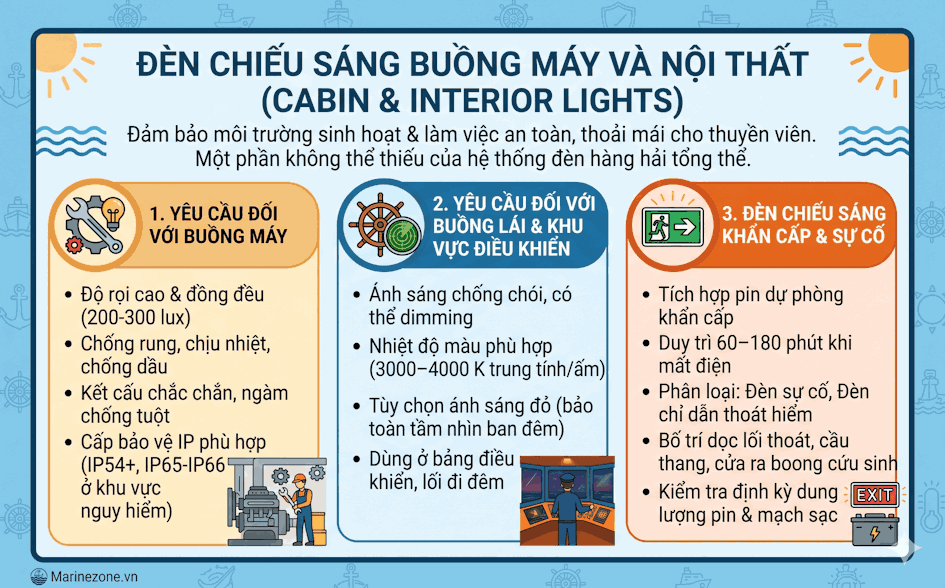

Đèn chiếu sáng buồng máy và nội thất (Cabin & Interior Lights)

Nhóm đèn chiếu sáng buồng máy, hành lang, buồng ngủ, buồng lái và các không gian nội thất khác có vai trò đảm bảo môi trường sinh hoạt và làm việc an toàn, thoải mái cho thuyền viên. Mặc dù không trực tiếp tham gia vào tín hiệu hàng hải, nhưng đây vẫn là một phần không thể thiếu của hệ thống đèn hàng hải tổng thể, chịu sự chi phối của các tiêu chuẩn về an toàn lao động, vệ sinh, phòng cháy chữa cháy và quy phạm đăng kiểm.

Đối với buồng máy, yêu cầu chiếu sáng tập trung vào:

• Độ rọi cao và đồng đều để kỹ sư máy có thể kiểm tra, bảo dưỡng, sửa chữa thiết bị một cách chính xác. Nhiều tiêu chuẩn khuyến nghị độ rọi chung từ 200–300 lux, tại các vị trí thao tác tinh có thể cao hơn.
• Chống rung và chịu nhiệt, vì khu vực này thường có nhiệt độ cao, rung lắc mạnh và nhiều dầu mỡ. Đèn phải có kết cấu cơ khí chắc chắn, ngàm giữ chống tuột, lớp phủ chống dầu, và driver chịu được nhiệt độ môi trường tăng cao.
• Cấp bảo vệ IP phù hợp (thường từ IP54 trở lên) để chống bụi, hơi dầu và ẩm. Ở các khu vực có khả năng phun nước hoặc rò rỉ chất lỏng, có thể yêu cầu IP65–IP66.

Đối với buồng lái và khu vực điều khiển, yêu cầu lại khác:

• Ánh sáng chống chói, có thể điều chỉnh độ sáng (dimming) để không làm mất khả năng quan sát bên ngoài vào ban đêm. Đèn thường có chao, tán quang hoặc bố trí gián tiếp để giảm điểm sáng gắt trong trường nhìn.
• Nhiệt độ màu phù hợp, thường là ánh sáng trung tính hoặc hơi ấm (khoảng 3000–4000 K) để giảm mỏi mắt khi làm việc ca dài, đồng thời vẫn đảm bảo nhận diện màu sắc trên màn hình, hải đồ, tài liệu.
• Tùy chọn ánh sáng đỏ cho một số vị trí, giúp bảo toàn khả năng nhìn ban đêm của mắt người. Đèn đỏ thường được dùng ở khu vực bảng điều khiển, lối đi trong buồng lái khi tàu hành trình ban đêm.

Nhiều mẫu đèn hàng hải nội thất hiện đại tích hợp sẵn pin dự phòng khẩn cấp, cho phép duy trì chiếu sáng trong một khoảng thời gian nhất định (thường 60–180 phút) khi mất điện lưới trên tàu. Các đèn này thường được phân loại là đèn chiếu sáng sự cố, đèn chỉ dẫn thoát hiểm, có ký hiệu rõ ràng và được bố trí dọc lối thoát, cầu thang, cửa ra boong cứu sinh. Hệ thống phải được kiểm tra định kỳ để đảm bảo pin còn dung lượng, mạch sạc hoạt động đúng và đèn tự động chuyển sang chế độ khẩn cấp khi mất nguồn.

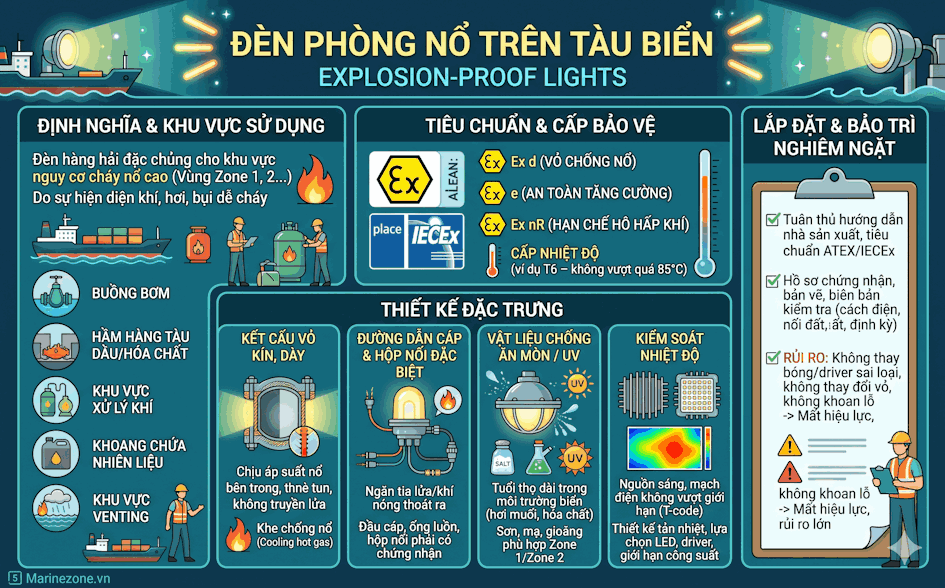

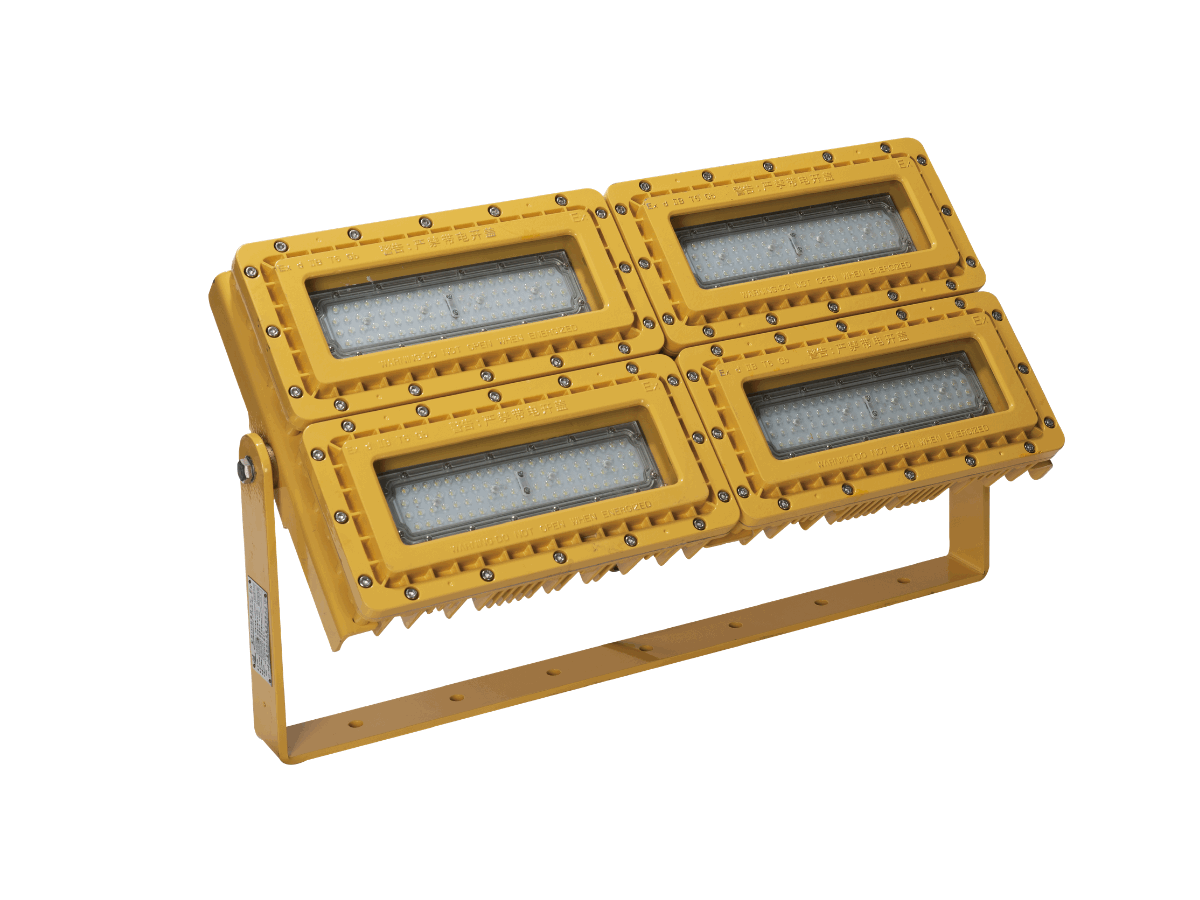

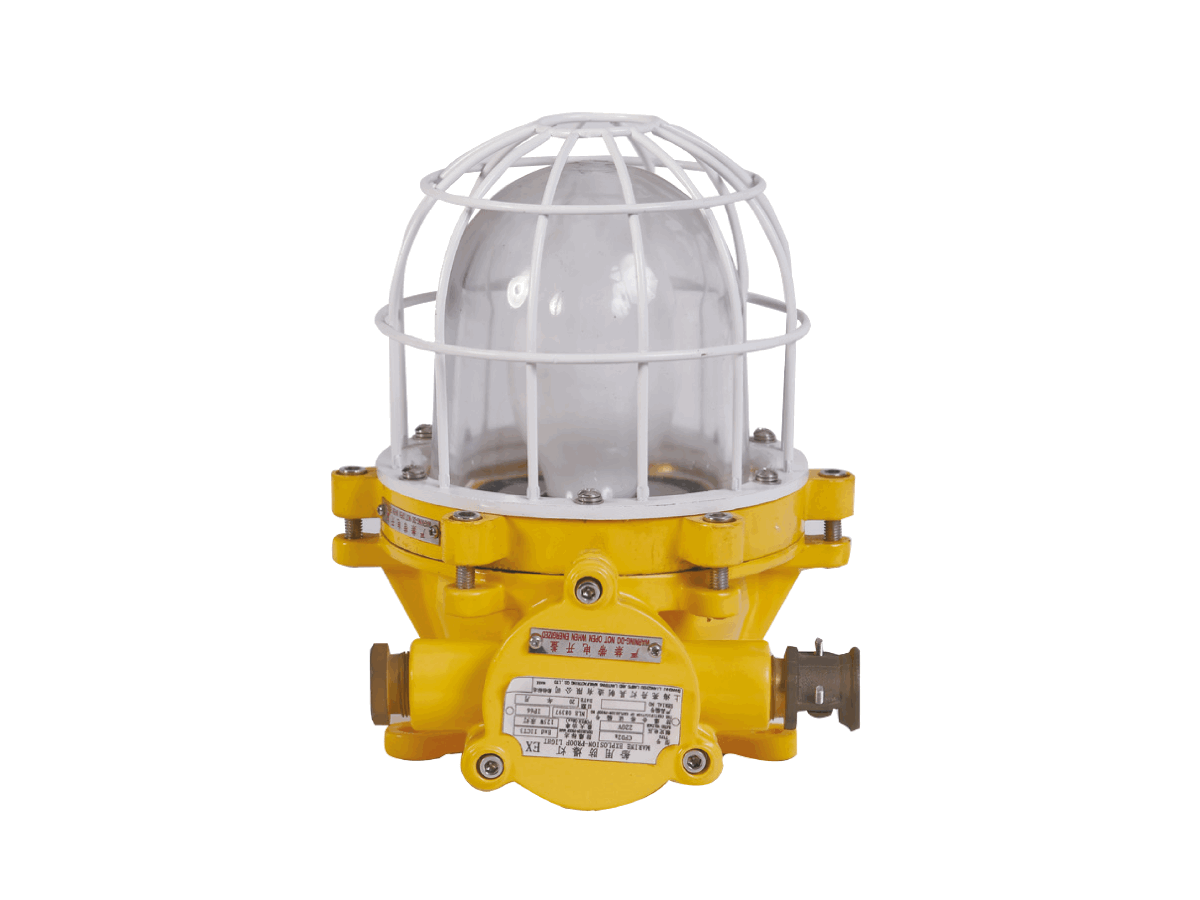

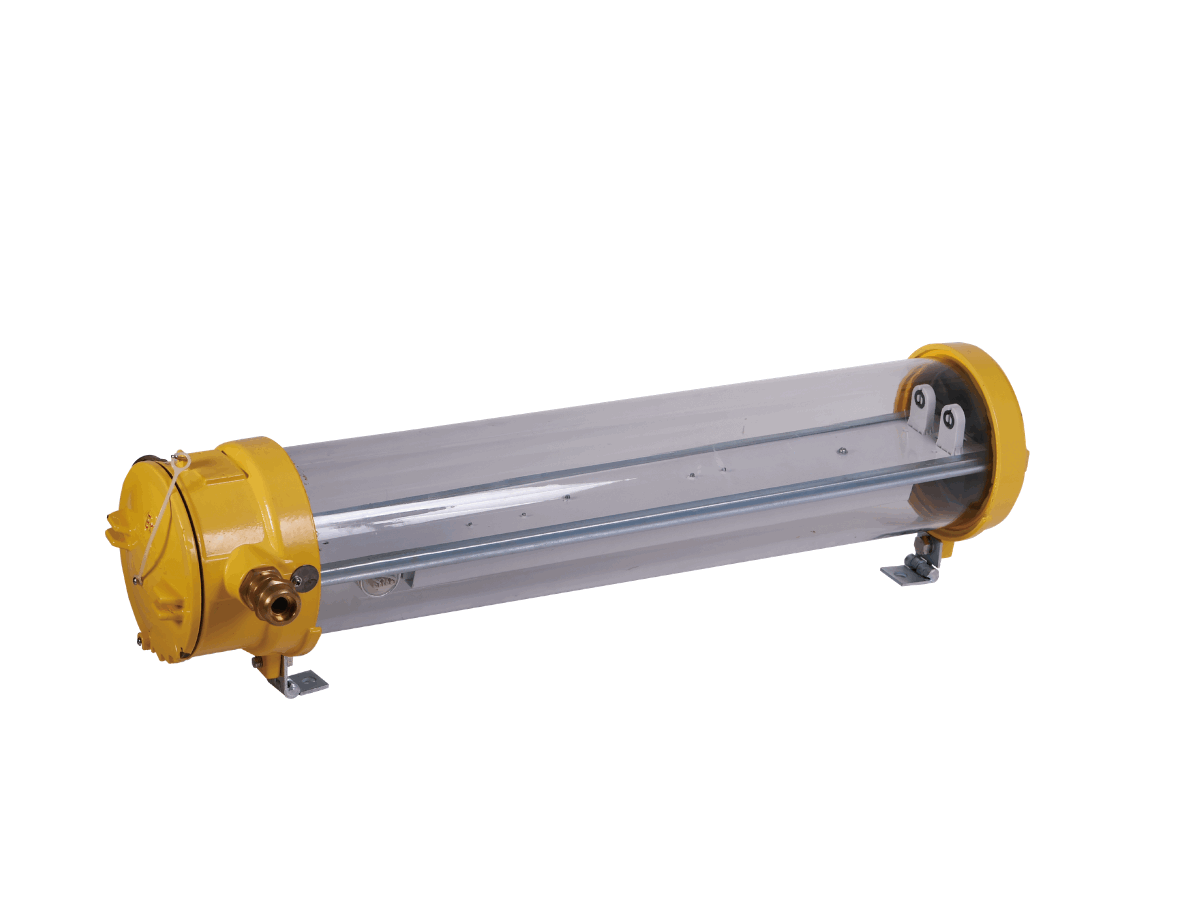

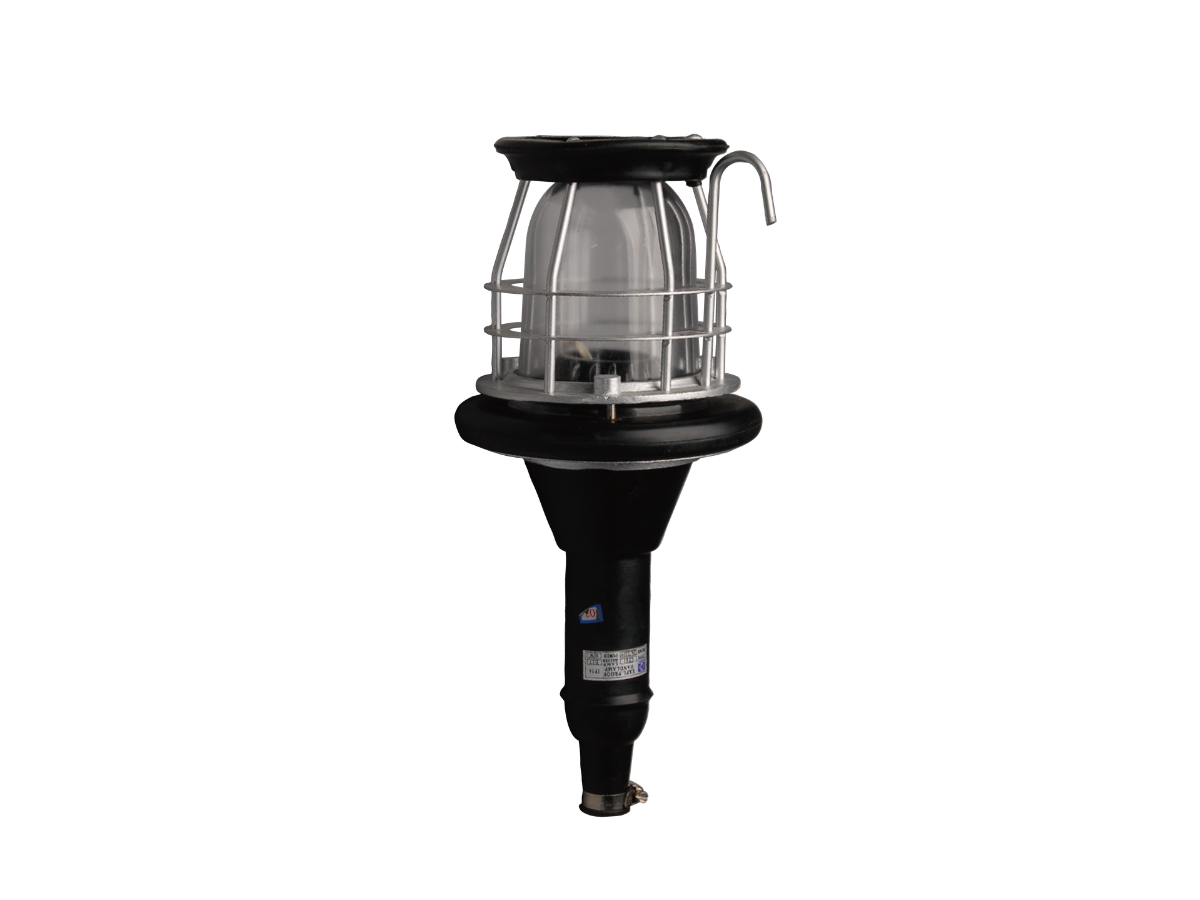

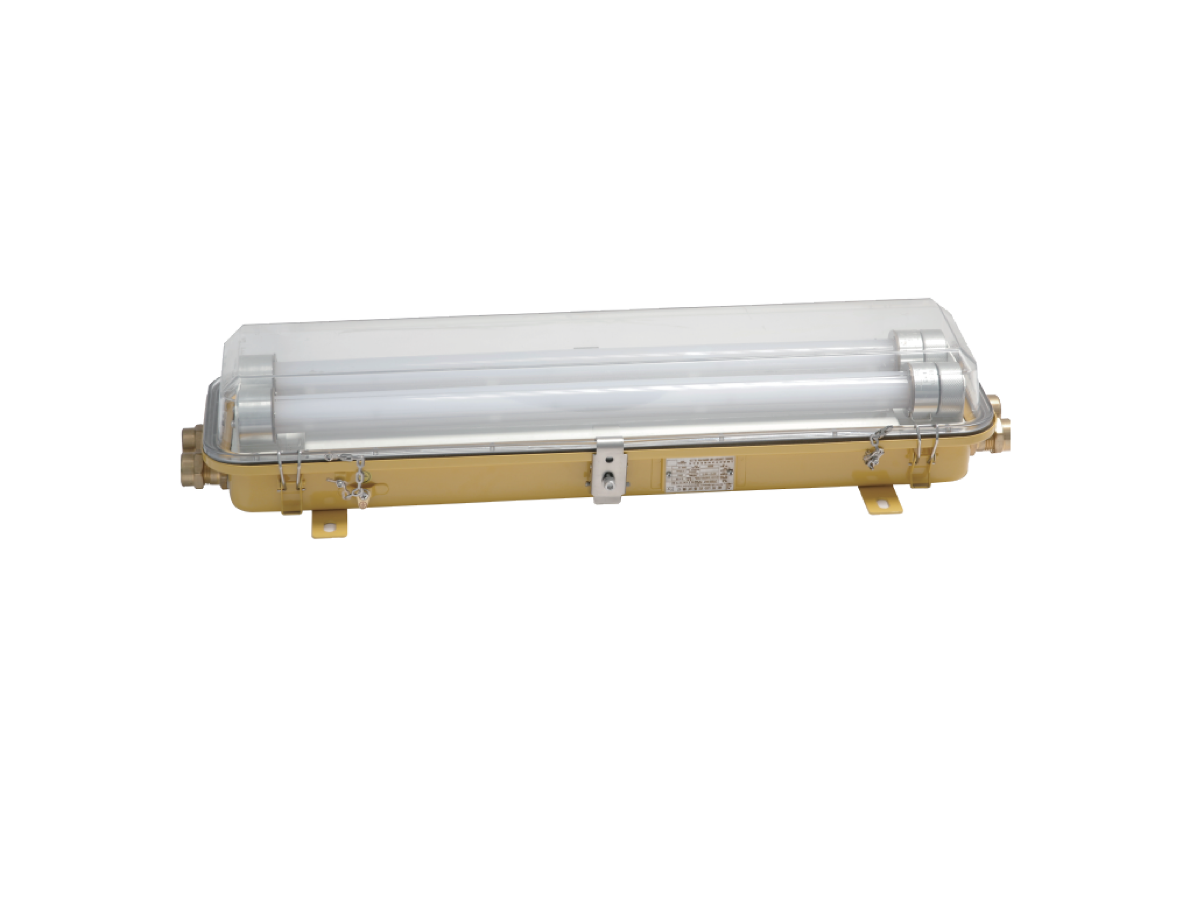

Đèn phòng nổ (Explosion-proof Lights)

Đèn phòng nổ là loại đèn hàng hải đặc chủng, được thiết kế để sử dụng trong các khu vực có nguy cơ cháy nổ cao do hiện diện khí, hơi hoặc bụi dễ cháy, điển hình như buồng bơm, hầm hàng của tàu chở dầu, tàu chở hóa chất, khu vực xử lý khí, khoang chứa nhiên liệu, khu vực venting. Các đèn này phải đáp ứng các tiêu chuẩn ATEX (châu Âu) hoặc IECEx (quốc tế) với các cấp bảo vệ phòng nổ như Ex d (vỏ chống nổ), Ex e (an toàn tăng cường), Ex nR (hạn chế hô hấp khí) và giới hạn nhiệt độ bề mặt (ví dụ cấp T6 – không vượt quá 85°C) tương ứng với nhóm khí, vùng nguy hiểm (Zone 1, Zone 2…).

Thiết kế đèn phòng nổ chú trọng vào:

• Kết cấu vỏ kín, dày, có khả năng chịu được áp suất nổ bên trong mà không làm vỡ hoặc truyền lửa ra môi trường xung quanh. Các bề mặt ghép nối được gia công chính xác để tạo “khe chống nổ”, cho phép khí nóng thoát ra nhưng làm nguội đủ để không gây cháy hỗn hợp bên ngoài.
• Đường dẫn cáp và hộp đấu nối được thiết kế đặc biệt để ngăn chặn tia lửa hoặc khí nóng thoát ra ngoài. Đầu cáp phòng nổ, ống luồn, hộp nối đều phải có chứng nhận tương thích với loại đèn và cấp bảo vệ.
• Vật liệu chống ăn mòn và chống tia UV, đảm bảo tuổi thọ dài trong môi trường biển, nơi kết hợp giữa hơi muối, hóa chất hàng lỏng và dao động nhiệt độ. Sơn phủ, lớp mạ và vật liệu gioăng phải phù hợp với môi trường Zone 1/Zone 2.
• Kiểm soát nhiệt độ của nguồn sáng và mạch điện tử để không vượt quá giới hạn cho phép trong vùng nguy hiểm. Thiết kế tản nhiệt, lựa chọn LED, driver và giới hạn công suất đều phải được tính toán để đáp ứng cấp nhiệt độ T-code được chứng nhận.

Việc lựa chọn, lắp đặt và bảo trì đèn phòng nổ phải tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất và tiêu chuẩn ATEX/IECEx. Bất kỳ thay đổi không được phê duyệt nào (như thay bóng, thay driver không đúng loại, thay đổi kết cấu vỏ, khoan thêm lỗ) đều có thể làm mất hiệu lực chứng nhận phòng nổ và gây rủi ro nghiêm trọng cho toàn bộ hệ thống đèn hàng hải cũng như an toàn con người. Hồ sơ chứng nhận, bản vẽ lắp đặt, biên bản kiểm tra cách điện, đo điện trở nối đất và kiểm tra định kỳ phải được lưu giữ đầy đủ để phục vụ công tác giám sát của đăng kiểm và chủ tàu.

Tiêu chuẩn kỹ thuật và quy định bắt buộc cho đèn hàng hải

Để được phép lắp đặt và sử dụng trên tàu biển thương mại, mọi loại đèn hàng hải phải đáp ứng một hệ thống tiêu chuẩn đa lớp, bao gồm tiêu chuẩn quang học, tiêu chuẩn an toàn điện, tiêu chuẩn phòng nổ, tiêu chuẩn môi trường và tiêu chuẩn phê duyệt kiểu loại. Hệ thống tiêu chuẩn này thường được dẫn chiếu trực tiếp trong hồ sơ đóng mới, hoán cải tàu và là căn cứ kiểm tra của đăng kiểm, PSC (Port State Control) cũng như bảo hiểm thân tàu. Việc tuân thủ không chỉ là yêu cầu pháp lý mà còn quyết định đến độ tin cậy, tính sẵn sàng vận hành và chi phí bảo trì dài hạn của hệ thống chiếu sáng trên biển.

Ở góc độ kỹ thuật, mỗi nhóm tiêu chuẩn chi phối một khía cạnh khác nhau: COLREGs và các tiêu chuẩn quang học đảm bảo khả năng nhận diện và tránh va; SOLAS và các quy định an toàn điện đảm bảo hệ thống chiếu sáng vẫn hoạt động trong tình huống khẩn cấp; ATEX/IECEx và IP bảo vệ tàu trước nguy cơ cháy nổ, xâm nhập nước; trong khi phê duyệt kiểu loại của đăng kiểm đảm bảo toàn bộ thiết kế đèn phù hợp với môi trường hàng hải khắc nghiệt, kể cả khi tàu hoạt động liên tục nhiều năm.

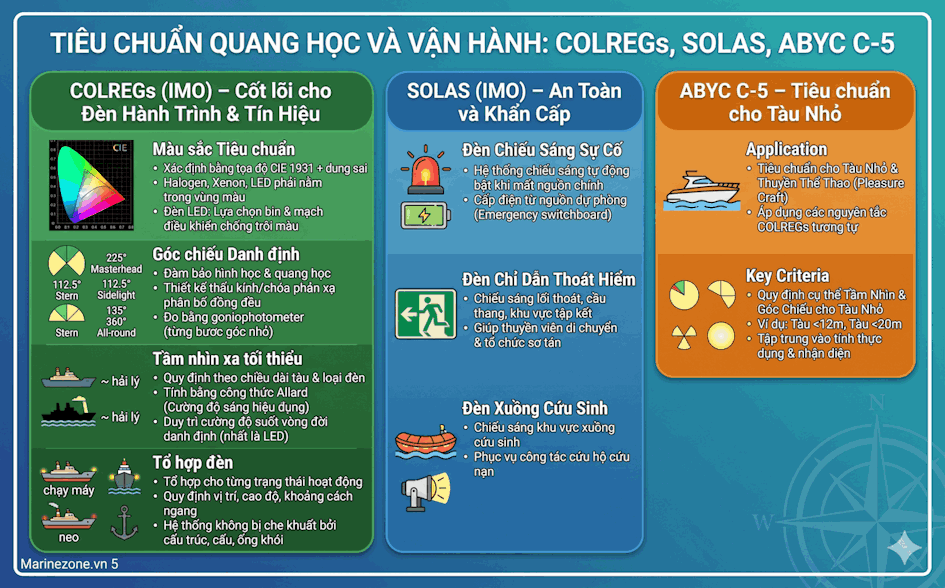

Tiêu chuẩn quang học và vận hành: COLREGs, SOLAS, ABYC C-5

Công ước COLREGs (International Regulations for Preventing Collisions at Sea) do IMO ban hành là tài liệu cốt lõi quy định về đèn hành trình và tín hiệu. COLREGs không chỉ nêu yêu cầu định tính mà còn đưa ra các thông số định lượng rất chi tiết về màu sắc, cường độ sáng, góc chiếu và bố trí lắp đặt, nhằm đảm bảo mọi tàu trên thế giới có “ngôn ngữ ánh sáng” thống nhất.

• Màu sắc tiêu chuẩn cho từng loại đèn (trắng, đỏ, xanh lục, vàng) được xác định bằng tọa độ màu trong không gian CIE 1931, kèm theo dung sai cho phép. Nhà sản xuất phải đo phổ phát xạ của nguồn sáng (halogen, xenon, LED…) và chứng minh rằng màu phát ra nằm trọn trong vùng màu quy định. Với đèn LED, việc lựa chọn bin LED và thiết kế mạch điều khiển dòng là yếu tố then chốt để tránh trôi màu theo thời gian hoặc theo nhiệt độ môi trường.
• Góc chiếu danh định của từng đèn (225° cho đèn cột, 112,5° cho mỗi đèn mạn, 135° cho đèn lái, 360° cho đèn toàn cảnh) phải được đảm bảo cả về mặt hình học lẫn quang học. Điều này đòi hỏi thiết kế quang học (thấu kính, chóa phản xạ, tán quang) phải phân bố cường độ sáng đồng đều trong vùng yêu cầu, đồng thời suy giảm nhanh ngoài vùng đó để tránh gây nhầm lẫn cho tàu khác. Các phép đo thường được thực hiện trong phòng tối với goniophotometer, quét theo từng bước góc nhỏ (ví dụ 1°) để lập bản đồ cường độ sáng.
• Tầm nhìn xa tối thiểu được quy định theo chiều dài tàu và loại đèn, dựa trên cường độ sáng hiệu dụng (luminous intensity) tính theo công thức Allard, có xét đến điều kiện khí quyển tiêu chuẩn. Ví dụ, đèn cột 6 hải lý phải đạt cường độ tối thiểu khoảng vài trăm candela theo hướng danh định. Với đèn LED, tiêu chuẩn yêu cầu duy trì cường độ này trong suốt vòng đời danh định, không chỉ ở thời điểm mới lắp đặt.
• Tổ hợp đèn cho từng trạng thái hoạt động (đang chạy máy, đang neo, bị hạn chế điều động, tàu đánh cá, tàu lai dắt, tàu mất điều khiển…) được mô tả chi tiết trong COLREGs, bao gồm cả vị trí lắp đặt theo chiều cao, khoảng cách ngang và thứ tự ưu tiên khi có nhiều đèn trên cùng trục. Thiết kế hệ thống đèn hàng hải phải đảm bảo không có che khuất do cấu trúc thượng tầng, cẩu, ống khói; nếu có vùng che khuất cục bộ, phải được đánh giá và chấp thuận bởi đăng kiểm.

Công ước SOLAS (Safety of Life at Sea) và các nghị quyết liên quan như MSC.253(83) tập trung vào khía cạnh an toàn sinh mạng và tính sẵn sàng của hệ thống chiếu sáng trong mọi tình huống. Đối với đèn hàng hải và hệ thống chiếu sáng trên tàu, SOLAS và các quy tắc đăng kiểm dẫn chiếu yêu cầu:

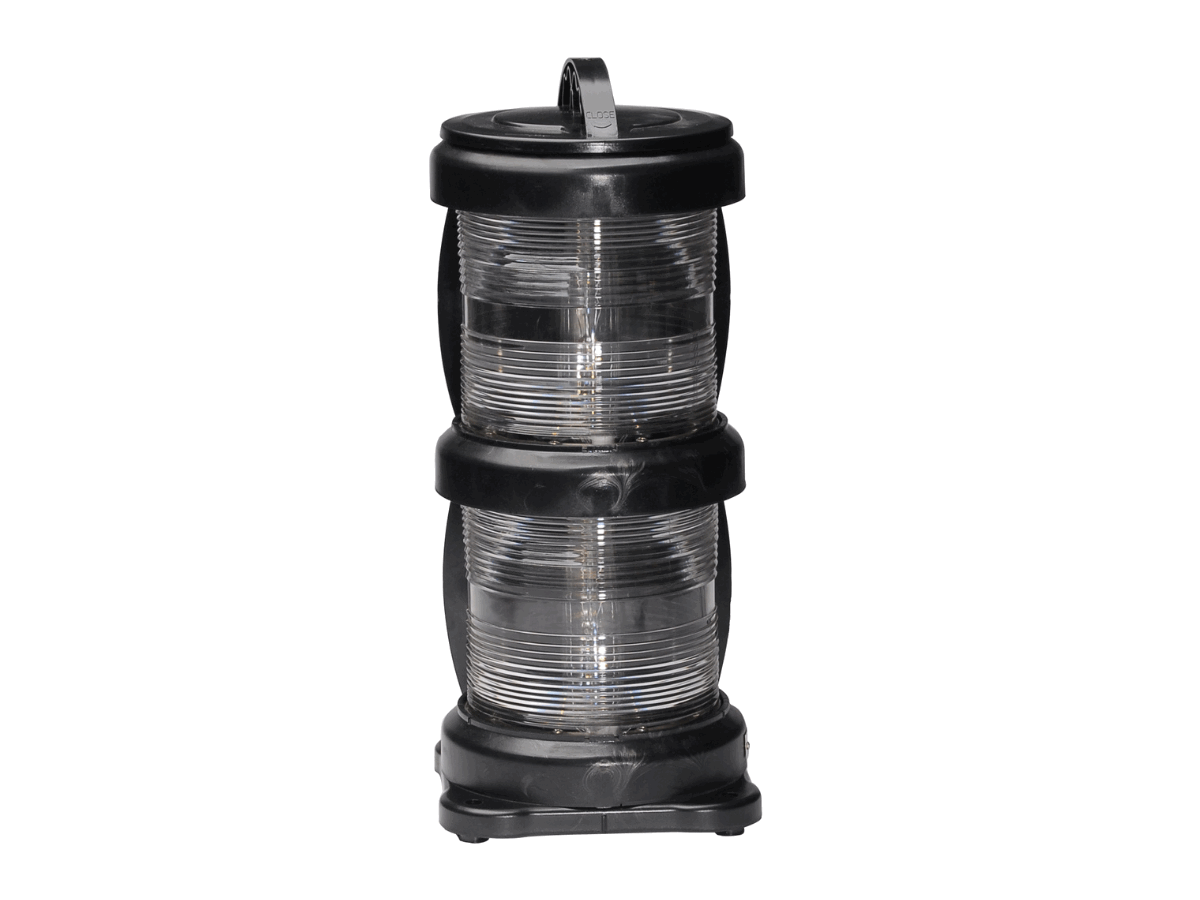

• Thiết kế dự phòng kép cho đèn hành trình trên tàu từ 50 m trở lên. Điều này có thể được thực hiện bằng:
  • Hai bộ đèn độc lập, mỗi bộ có nguồn cấp và bảo vệ riêng, được chuyển đổi bằng tay hoặc tự động.
  • Hoặc một đèn với hai nguồn sáng (dual-filament, dual-LED module) và mạch chuyển đổi tự động khi một nguồn bị hỏng, có chỉ báo lỗi tại buồng lái.
  Hệ thống phải được bố trí sao cho hỏng một phần không làm mất hoàn toàn chức năng chiếu sáng hành trình.
• Hệ thống chiếu sáng khẩn cấp phải tự động kích hoạt khi mất điện chính, với thời gian chuyển mạch rất ngắn để không gây mất tầm nhìn nguy hiểm. Hệ thống này bao gồm đèn lối thoát hiểm, đèn khu vực tập kết, đèn trên xuồng cứu sinh, đèn chiếu sáng bảng điều khiển quan trọng và một số đèn hành trình thiết yếu. Nguồn cấp thường là ắc quy chuyên dụng hoặc máy phát khẩn cấp, được yêu cầu thử nghiệm định kỳ.
• Yêu cầu thử nghiệm môi trường bao gồm độ bền cơ học, khả năng chịu rung liên tục từ máy chính và chân vịt, chịu sốc nhiệt khi tàu đi qua vùng khí hậu khác nhau, và khả năng hoạt động trong môi trường có sương muối, độ ẩm cao, tia UV. Các tiêu chuẩn như IEC 60092-306, IEC 60598-2-3 thường được áp dụng kết hợp để đánh giá.

Tiêu chuẩn ABYC C-5 (thay thế UL 1104) được phát triển để đánh giá các hệ thống đèn hành trình sử dụng công nghệ LED hiện đại, đặc biệt phổ biến trên tàu giải trí và tàu cỡ nhỏ nhưng ngày càng được áp dụng rộng rãi cho tàu công vụ, tàu dịch vụ ngoài khơi. ABYC C-5 tập trung vào các khía cạnh mà công nghệ LED khác biệt so với bóng sợi đốt truyền thống:

• Tuổi thọ quang học của LED, thường được định nghĩa tại mức L70 hoặc L80 (cường độ sáng còn 70% hoặc 80% so với ban đầu). Tiêu chuẩn yêu cầu nhà sản xuất chứng minh bằng thử nghiệm gia tốc hoặc tính toán dựa trên dữ liệu LM-80, TM-21 rằng trong suốt vòng đời danh định, cường độ sáng không suy giảm dưới mức tối thiểu mà COLREGs yêu cầu.
• Khả năng tản nhiệt của vỏ đèn và module LED, bao gồm thiết kế heat sink, vật liệu dẫn nhiệt, giao diện nhiệt giữa LED và thân đèn. Nhiệt độ mối hàn (T_j) phải được kiểm soát trong giới hạn cho phép của nhà sản xuất LED để tránh hiện tượng suy giảm quang thông nhanh, dịch chuyển màu hoặc hỏng sớm. Một số thiết kế cao cấp sử dụng cảm biến nhiệt và mạch giảm công suất chủ động khi quá nhiệt.
• Khả năng chống rung và sốc cơ học, mô phỏng điều kiện hoạt động thực tế trên tàu: rung do máy chính, sóng, va đập khi tàu cập bến. Đối với đèn LED, rung động có thể gây nứt mối hàn, lỏng kết nối, vì vậy tiêu chuẩn yêu cầu thử nghiệm ở nhiều tần số và biên độ, kết hợp với kiểm tra sau thử nghiệm về cường độ sáng và chức năng điện.

Việc lựa chọn đèn hàng hải đã được chứng nhận theo COLREGs, SOLAS, ABYC C-5 giúp chủ tàu yên tâm về tính hợp pháp và độ tin cậy của hệ thống chiếu sáng, đồng thời giảm rủi ro bị từ chối kiểm tra hoặc bị yêu cầu thay thế khi tàu vào cảng quốc tế, cũng như giảm nguy cơ tranh chấp với bảo hiểm trong trường hợp xảy ra tai nạn va chạm.

Tiêu chuẩn an toàn cháy nổ và môi trường: ATEX, IECEx, IP Ratings

Trong các khu vực nguy hiểm trên tàu như buồng bơm, hầm hàng chứa dầu, khu vực xử lý khí, khoang nạp nhiên liệu, đèn chiếu sáng phải đáp ứng tiêu chuẩn phòng nổ ATEX (châu Âu) hoặc IECEx (quốc tế). Các hệ thống chứng nhận này phân loại khu vực nguy hiểm theo tần suất và thời gian hiện diện của khí, hơi hoặc bụi dễ cháy (Zone 0, 1, 2 cho khí; Zone 20, 21, 22 cho bụi), đồng thời quy định cấp bảo vệ tương ứng cho thiết bị điện.

Đối với đèn hàng hải phòng nổ, các cấp bảo vệ phổ biến gồm:

• Ex d (Flameproof): Vỏ đèn được thiết kế như một “buồng nổ” có khả năng chịu được vụ nổ bên trong mà không làm vỡ hoặc truyền lửa ra ngoài. Các mặt bích, ren, khe hở được tính toán chính xác để làm nguội khí nóng trước khi thoát ra môi trường, dựa trên chiều dài đường rò và khe hở tối đa cho phép. Vật liệu vỏ thường là hợp kim nhôm hoặc thép không gỉ có độ bền cơ học cao, được thử nghiệm áp lực nổ theo tiêu chuẩn IEC 60079-1.
• Ex e (Increased Safety): Tăng cường an toàn bằng cách loại bỏ hoặc giảm thiểu khả năng phát sinh tia lửa, nâng cao cấp cách điện, sử dụng linh kiện chất lượng cao, đầu nối kín, và bảo vệ cơ khí tốt. Thiết kế phải đảm bảo không có điểm nóng cục bộ, không có tiếp xúc lỏng lẻo gây phát nhiệt. Ex e thường được dùng cho các khu vực Zone 1, kết hợp với nguồn cấp an toàn.
• Ex nR: Hạn chế hô hấp khí (restricted breathing), phù hợp với một số khu vực ít nguy hiểm hơn (Zone 2) nhưng vẫn cần bảo vệ bổ sung. Vỏ đèn được thiết kế để hạn chế tối đa sự trao đổi khí với môi trường, giảm khả năng hỗn hợp khí dễ cháy xâm nhập vào vùng có linh kiện điện nóng.

Bên cạnh đó, giới hạn nhiệt độ bề mặt (các cấp T1–T6, trong đó T6 – tối đa 85°C) đảm bảo rằng ngay cả khi đèn hoạt động ở công suất tối đa, nhiệt độ bên ngoài vẫn không đủ để kích nổ hỗn hợp khí dễ cháy xung quanh. Việc lựa chọn cấp nhiệt độ phải dựa trên nhiệt độ tự bốc cháy thấp nhất của hỗn hợp khí trong khu vực. Đây là yêu cầu bắt buộc đối với mọi đèn hàng hải sử dụng trong vùng nguy hiểm và phải được ghi rõ trên nhãn Ex cùng với nhóm khí (IIB, IIC…).

Chỉ số bảo vệ chống xâm nhập (IP Ratings – IEC 60529) là một thông số quan trọng khác, đánh giá khả năng chống bụi và nước của vỏ đèn. Trong môi trường hàng hải, nơi có sóng, mưa, phun nước biển, rửa boong áp lực cao và sương muối, lựa chọn cấp IP phù hợp là yếu tố quyết định đến tuổi thọ và độ an toàn của thiết bị.

• IP55 / IP56: Mức tối thiểu cho đèn lắp trên boong lộ thiên, chịu được mưa, nước tạt và bụi ở mức vừa phải. IP55 bảo vệ chống tia nước từ mọi hướng, trong khi IP56 chịu được tia nước mạnh hơn. Các vị trí ít bị ngập trực tiếp, như dưới mái che, lan can boong trên, thường có thể sử dụng cấp này nếu vật liệu vỏ và gioăng được thiết kế tốt.
• IP66 / IP67: Phù hợp cho đèn pha boong, đèn tín hiệu ngoài trời, đèn mạn, đèn cột, có khả năng chống tia nước mạnh (IP66) và ngập tạm thời (IP67). Cấu trúc vỏ thường có gioăng đàn hồi chất lượng cao, ốc siết đồng đều, lỗ thông hơi chống ngưng tụ. Trong thực tế, nhiều đăng kiểm khuyến nghị hoặc yêu cầu tối thiểu IP66 cho đèn lắp ngoài trời trên tàu biển.
• IP68 / IP69K: Dành cho đèn dưới nước, đèn hầm hàng thường xuyên rửa bằng vòi áp lực cao, hoặc các vị trí đặc biệt khắc nghiệt như khu vực boong làm hàng ngoài khơi. IP68 yêu cầu thiết bị hoạt động được khi ngâm liên tục ở độ sâu quy định, còn IP69K bổ sung khả năng chịu rửa bằng tia nước áp lực rất cao, nhiệt độ cao. Thiết kế thường sử dụng đổ keo toàn bộ khoang điện hoặc vỏ kim loại dày, mối ghép hàn kín.

Việc lựa chọn đúng cấp IP cho từng vị trí lắp đặt trong hệ thống đèn hàng hải phải được thực hiện ngay từ giai đoạn thiết kế, dựa trên sơ đồ bố trí boong, chế độ vận hành (tàu chở dầu, tàu container, tàu offshore…) và quy trình vệ sinh, bảo trì. Kết hợp với lựa chọn vật liệu chống ăn mòn (thép không gỉ 316L, nhôm sơn tĩnh điện biển, polycarbonate UV-stabilized) sẽ giúp giảm thiểu sự cố do nước xâm nhập, ăn mòn, chập điện và kéo dài tuổi thọ thiết bị.

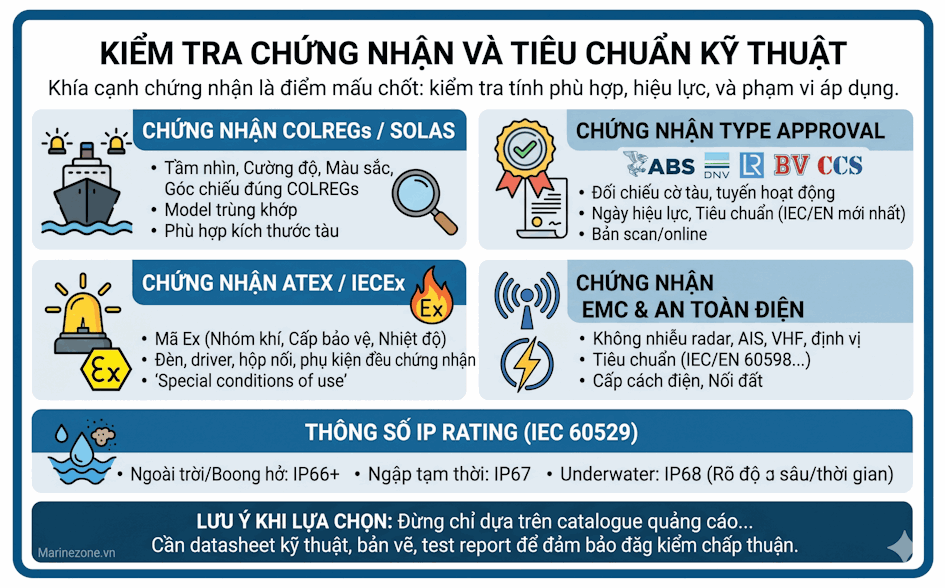

Tiêu chuẩn phê duyệt kiểu loại (Type Approvals) của đăng kiểm

Mọi thiết bị chiếu sáng cố định trên tàu thương mại, đặc biệt là đèn hành trình, đèn phòng nổ và đèn chiếu sáng boong chính, thường phải có Chứng chỉ Phê duyệt Kiểu loại (Type Approval) từ các tổ chức đăng kiểm hàng hải uy tín như ABS (American Bureau of Shipping), DNV (Det Norske Veritas), LR (Lloyd’s Register), BV (Bureau Veritas), CCS (China Classification Society) hoặc NK (ClassNK). Chứng chỉ này xác nhận rằng mẫu sản phẩm đại diện đã được thử nghiệm theo các tiêu chuẩn liên quan và quy trình sản xuất được kiểm soát để đảm bảo tính lặp lại.

Quy trình phê duyệt kiểu loại cho đèn hàng hải thường bao gồm nhiều nhóm thử nghiệm và đánh giá tài liệu:

• Thử nghiệm rung động ở nhiều tần số và biên độ khác nhau để mô phỏng điều kiện hoạt động trên tàu. Đèn được gắn lên bàn rung, chịu rung theo các trục X, Y, Z trong thời gian dài, với các dải tần điển hình 2–100 Hz hoặc cao hơn, tùy theo quy tắc từng đăng kiểm. Sau thử nghiệm, đèn phải không có hư hỏng cơ khí, không lỏng ốc, không nứt mối hàn, và vẫn duy trì các thông số quang học, điện.
• Thử nghiệm phun sương muối kéo dài (theo ISO 9227 hoặc tương đương) để đánh giá khả năng chống ăn mòn của vỏ đèn, ốc vít, giá đỡ và bề mặt sơn. Thời gian thử có thể từ 240 giờ đến 1000 giờ hoặc hơn, tùy thuộc vào cấp môi trường (ví dụ môi trường boong ngoài trời, vùng splash zone). Sau thử nghiệm, không được phép có ăn mòn xuyên thủng, bong tróc lớp phủ nghiêm trọng hoặc suy giảm chức năng.
• Thử nghiệm sốc nhiệt, thay đổi nhiệt độ đột ngột giữa các mức thấp và cao (ví dụ -25°C đến +55°C hoặc rộng hơn) để kiểm tra độ bền của vật liệu, gioăng kín nước, mối hàn, lớp phủ. Chu kỳ nhiệt lặp lại nhiều lần nhằm mô phỏng quá trình tàu di chuyển qua các vùng khí hậu khác nhau. Đèn phải duy trì cấp IP, không bị nứt, biến dạng hoặc ngưng tụ nước bên trong.
• Thử nghiệm điện về cách điện, chịu quá áp, ổn định điện áp và dòng, tương thích điện từ (EMC). Bao gồm:
  • Đo điện trở cách điện và thử điện áp chịu đựng giữa các phần dẫn điện và vỏ.
  • Thử nghiệm quá áp, dao động điện áp nguồn, nhiễu hài, để đảm bảo đèn không bị hỏng khi tàu chuyển nguồn hoặc khi máy phát tải không ổn định.
  • Thử nghiệm EMC theo IEC 60945 hoặc tiêu chuẩn tương đương, đảm bảo đèn (đặc biệt là đèn LED với driver switching) không gây nhiễu đến thiết bị hàng hải nhạy cảm như radar, AIS, GMDSS, và đồng thời có khả năng miễn nhiễm với nhiễu từ môi trường.

Trong quá trình phê duyệt kiểu loại, đăng kiểm cũng xem xét tài liệu thiết kế chi tiết: sơ đồ điện, bản vẽ cấu tạo, danh mục vật liệu, quy trình sản xuất, kiểm tra chất lượng tại nhà máy. Một số tổ chức yêu cầu đánh giá định kỳ (periodical assessment) để duy trì hiệu lực chứng chỉ, đảm bảo sản phẩm sản xuất hàng loạt không sai khác đáng kể so với mẫu đã thử nghiệm.

Đèn đã được cấp chứng chỉ Type Approval thường được đánh dấu rõ ràng trên nhãn sản phẩm và tài liệu kỹ thuật với mã chứng chỉ, tên tổ chức đăng kiểm, phạm vi áp dụng (ví dụ “Navigation light, COLREG compliant, for vessels > 50 m”). Khi thiết kế hoặc nâng cấp hệ thống đèn hàng hải, việc ưu tiên lựa chọn các sản phẩm đã có phê duyệt kiểu loại không chỉ giúp quá trình kiểm tra, đăng kiểm tàu diễn ra thuận lợi mà còn giảm đáng kể rủi ro phải thay thế hoặc cải tạo sau này nếu bị phát hiện không phù hợp trong các đợt kiểm tra PSC hoặc khi tàu chuyển cấp đăng kiểm.

Cấu trúc hệ thống đèn hàng hải trên tàu và giải pháp thiết kế

Một hệ thống đèn hàng hải hoàn chỉnh không chỉ là tập hợp các đèn riêng lẻ mà là một mạng lưới chiếu sáng được thiết kế đồng bộ, có phân cấp nguồn, điều khiển, giám sát và dự phòng. Tùy theo loại tàu, kích thước, công năng và vùng hoạt động, kiến trúc hệ thống có thể đơn giản hoặc rất phức tạp, nhưng đều phải đảm bảo các nguyên tắc an toàn, tính sẵn sàng cao và tuân thủ chặt chẽ các tiêu chuẩn quốc tế như COLREGs, SOLAS, IEC/ISO, IACS UR.

Về mặt kiến trúc, hệ thống thường được chia thành các phân hệ chức năng: đèn hành trình và tín hiệu, đèn chiếu sáng boong và khu vực làm hàng, đèn nội thất, đèn khẩn cấp – thoát hiểm, đèn phòng nổ trong khu vực nguy hiểm, đèn chuyên dụng (đèn sân bay trực thăng, đèn chiếu ROV, đèn tìm kiếm…). Mỗi phân hệ có yêu cầu riêng về nguồn, cấp bảo vệ IP, vật liệu, đặc tính quang học và chế độ điều khiển, nhưng vẫn phải tích hợp trong một cấu trúc điều khiển – giám sát thống nhất để thuyền trưởng và sỹ quan boong có thể kiểm soát toàn bộ trạng thái chiếu sáng từ buồng lái.

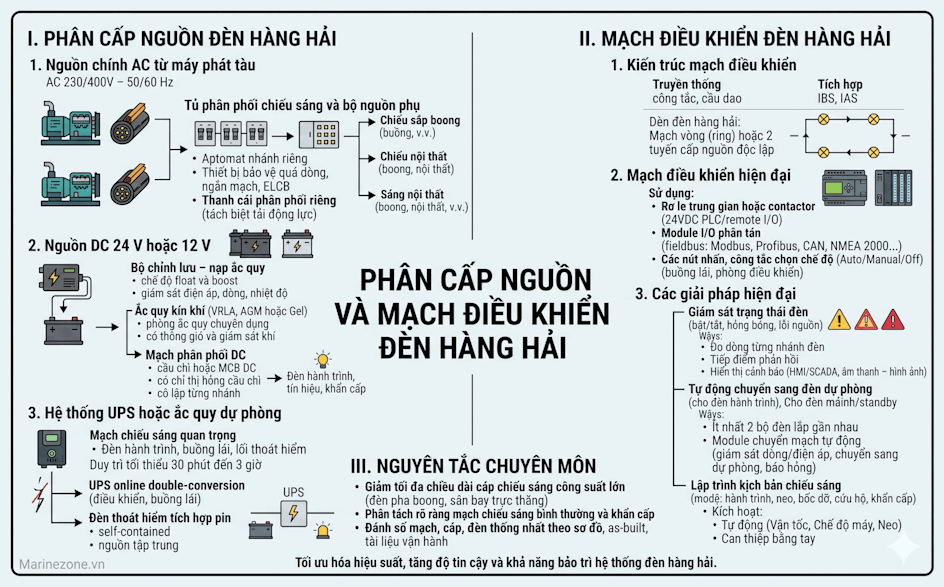

Phân cấp nguồn và mạch điều khiển đèn hàng hải

Hệ thống nguồn cho đèn hàng hải thường được phân cấp như sau, kèm theo các yêu cầu kỹ thuật chi tiết hơn:

• Nguồn chính AC từ máy phát tàu, thường là 230/400 V – 50/60 Hz, cấp cho các tủ phân phối chiếu sáng và các bộ nguồn phụ. Các tủ này thường có:
• Aptomat nhánh riêng cho từng nhóm đèn (boong, nội thất, hành lang, khoang máy…)
• Thiết bị bảo vệ quá dòng, ngắn mạch, đôi khi có bảo vệ rò đất (ELCB) cho các khu vực ẩm ướt
• Thanh cái phân phối riêng cho tải chiếu sáng để tách biệt với tải động lực, giảm nhiễu và sụt áp

• Nguồn DC 24 V hoặc 12 V cho đèn hành trình, đèn tín hiệu, đèn khẩn cấp và một số đèn LED chuyên dụng, nhằm đảm bảo hoạt động ổn định ngay cả khi mất nguồn AC. Nguồn DC thường được tạo bởi:
  • Bộ chỉnh lưu – nạp ắc quy (charger/rectifier) có chế độ float và boost, giám sát điện áp, dòng, nhiệt độ
  • Ắc quy kín khí (VRLA, AGM hoặc Gel) đặt trong phòng ắc quy chuyên dụng, có thông gió và giám sát khí
  • Mạch phân phối DC với cầu chì hoặc MCB DC, có chỉ thị hỏng cầu chì và khả năng cô lập từng nhánh
• Hệ thống UPS hoặc ắc quy dự phòng cho các mạch chiếu sáng quan trọng như đèn hành trình, đèn buồng lái, đèn lối thoát hiểm, đảm bảo duy trì chiếu sáng trong thời gian đủ để xử lý sự cố. Với tàu biển, thời gian dự phòng thường được yêu cầu tối thiểu 30 phút đến 3 giờ tùy loại tải, trong đó:
  • UPS online double-conversion được ưu tiên cho thiết bị điều khiển, đèn buồng lái, đèn bảng điều khiển
  • Đèn thoát hiểm có thể tích hợp pin riêng trong từng đèn (self-contained emergency light) hoặc dùng nguồn tập trung

Về kiến trúc mạch, nguồn cho đèn hành trình và đèn tín hiệu thường được thiết kế dạng mạch vòng (ring) hoặc có ít nhất hai tuyến cấp nguồn độc lập, để khi một đoạn cáp bị hỏng, hệ thống vẫn duy trì được chiếu sáng tối thiểu theo yêu cầu phân cấp an toàn.

Mạch điều khiển đèn có thể được thiết kế theo kiểu truyền thống (công tắc cơ, cầu dao) hoặc tích hợp vào hệ thống điều khiển trung tâm (Integrated Bridge System, IAS). Trong các thiết kế hiện đại, mạch điều khiển thường sử dụng:

• Rơ le trung gian hoặc contactor điều khiển bằng tín hiệu 24 VDC từ PLC/remote I/O, giúp giảm dòng qua công tắc tay
• Module I/O phân tán kết nối qua fieldbus (Modbus, Profibus, CAN, NMEA 2000…) để giảm chiều dài cáp điều khiển
• Các nút nhấn, công tắc chọn chế độ (Auto/Manual/Off) tại buồng lái, phòng điều khiển, đôi khi có thêm tại boong

Các giải pháp hiện đại cho phép:

• Giám sát trạng thái đèn (bật/tắt, hỏng bóng, lỗi nguồn) từ buồng lái hoặc phòng điều khiển trung tâm. Việc giám sát có thể thực hiện bằng:
  • Đo dòng từng nhánh đèn, so sánh với ngưỡng để phát hiện đứt bóng hoặc chập
  • Tiếp điểm phản hồi từ ballast/driver hoặc từ module giám sát chuyên dụng cho đèn hành trình
  • Hiển thị cảnh báo trên HMI/SCADA, đồng thời kích hoạt báo động âm thanh – hình ảnh
• Tự động chuyển sang đèn dự phòng khi phát hiện đèn chính bị hỏng, đặc biệt quan trọng đối với đèn hành trình. Thông thường, mỗi vị trí hành trình sẽ có:
  • Ít nhất 2 bộ đèn (main/standby) lắp gần nhau, dùng chung hoặc tách biệt nguồn cấp
  • Module chuyển mạch tự động, giám sát dòng hoặc điện áp trên đèn chính, khi mất tải sẽ chuyển sang đèn dự phòng và gửi tín hiệu báo hỏng
• Lập trình kịch bản chiếu sáng cho các chế độ hoạt động khác nhau: hành trình, neo đậu, bốc dỡ hàng, cứu hộ, khẩn cấp. Các kịch bản này có thể:
  • Tự động kích hoạt theo trạng thái tàu (speed over ground, chế độ máy chính, trạng thái neo)
  • Cho phép can thiệp bằng tay trong trường hợp đặc biệt, nhưng vẫn phải tuân thủ COLREGs về đèn hành trình

Thiết kế mạch điều khiển và phân phối nguồn hợp lý giúp tối ưu hóa hiệu suất năng lượng, giảm tải cho máy phát, đồng thời tăng độ tin cậy và khả năng bảo trì của hệ thống đèn hàng hải. Các nguyên tắc chuyên môn thường áp dụng gồm:

• Giảm tối đa chiều dài cáp chiếu sáng công suất lớn (đèn pha boong, đèn sân bay trực thăng) để hạn chế sụt áp
• Phân tách rõ ràng mạch chiếu sáng bình thường và mạch chiếu sáng khẩn cấp, tránh đấu nối chéo gây nhầm lẫn
• Đánh số mạch, cáp, đèn thống nhất theo sơ đồ, có bản vẽ as-built và tài liệu vận hành – bảo trì chi tiết

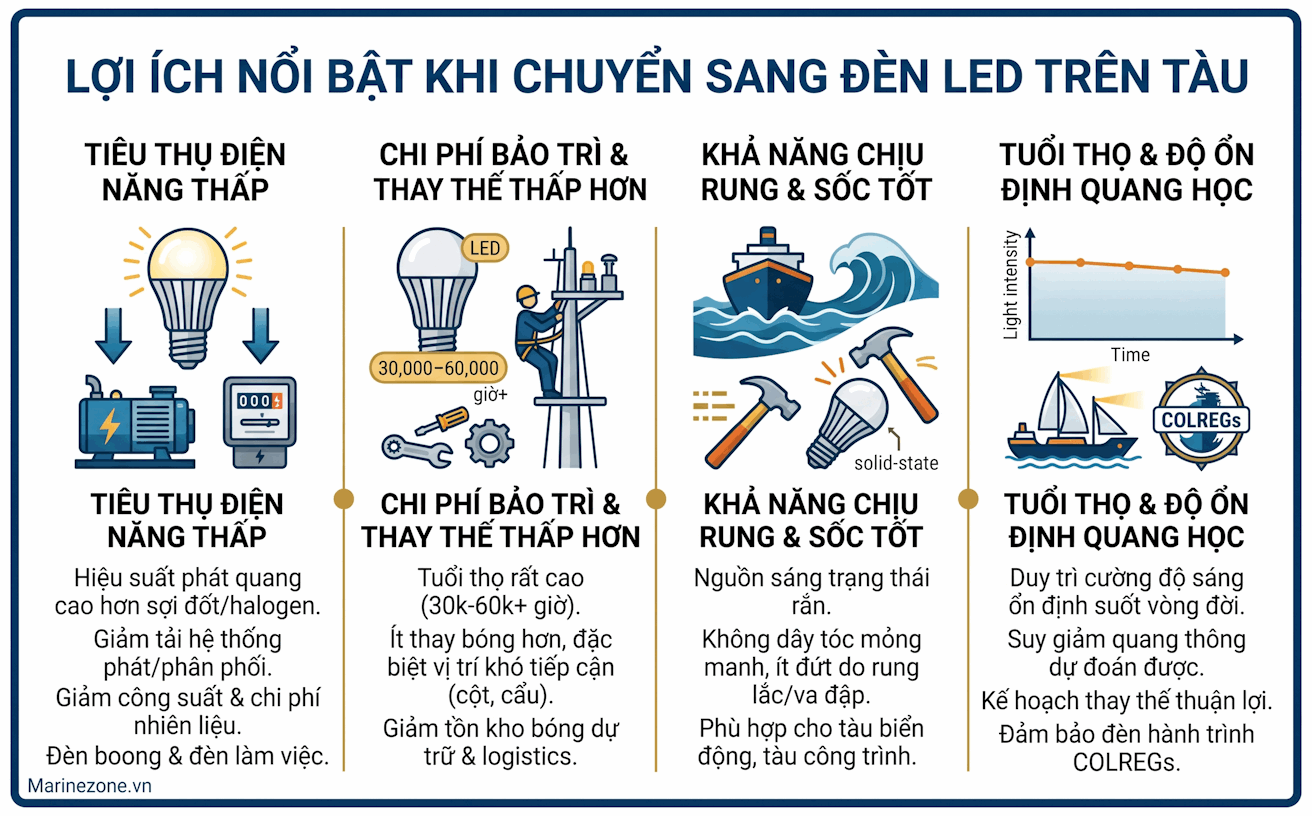

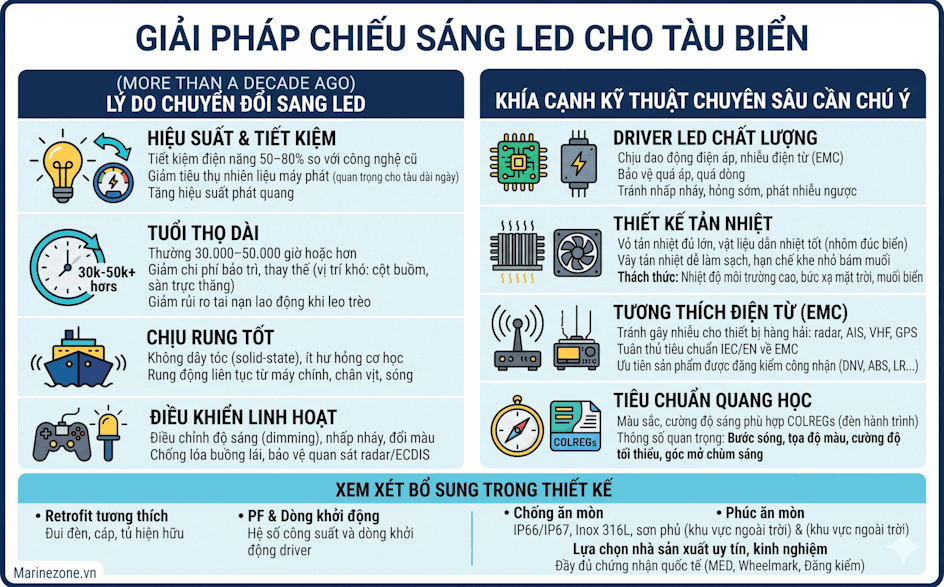

Giải pháp chiếu sáng LED cho tàu biển

Xu hướng chuyển đổi từ đèn halogen, đèn sợi đốt và đèn huỳnh quang sang đèn hàng hải sử dụng công nghệ LED đã diễn ra mạnh mẽ trong hơn một thập kỷ qua. Lý do chính bao gồm:

• Hiệu suất phát quang cao, tiết kiệm điện năng 50–80% so với công nghệ cũ, giảm tiêu thụ nhiên liệu cho máy phát. Điều này đặc biệt quan trọng với tàu hoạt động dài ngày trên biển, nơi chi phí nhiên liệu chiếm tỷ trọng lớn trong chi phí vận hành.
• Tuổi thọ dài (thường 30.000–50.000 giờ hoặc hơn), giảm chi phí bảo trì, thay thế, đặc biệt ở những vị trí khó tiếp cận như cột buồm, sàn trực thăng, khu vực ngoài mạn. Tuổi thọ cao cũng giúp giảm rủi ro tai nạn lao động khi phải leo trèo thay bóng.

• Khả năng chịu rung tốt, do không có dây tóc mỏng manh như đèn sợi đốt. Môi trường tàu biển có rung động liên tục từ máy chính, chân vịt, sóng; LED với kết cấu rắn (solid-state) ít bị hư hỏng cơ học hơn.
• Khả năng điều khiển linh hoạt (dimming, nhấp nháy, đổi màu) thông qua driver và giao thức điều khiển hiện đại, cho phép:
  • Điều chỉnh độ sáng đèn buồng lái để tránh lóa mắt, đảm bảo quan sát radar và ECDIS
  • Tạo chế độ chiếu sáng ban đêm với nhiệt độ màu ấm hơn, giảm mỏi mắt cho thuyền viên

Tuy nhiên, để hệ thống đèn hàng hải LED hoạt động ổn định trên tàu, cần chú ý các khía cạnh kỹ thuật chuyên sâu sau:

• Chất lượng driver LED: phải chịu được dao động điện áp, nhiễu điện từ và có bảo vệ quá áp, quá dòng. Nguồn tàu thường có:
  • Biến thiên điện áp khi tải lớn đóng/cắt, khởi động động cơ
  • Sóng hài và nhiễu từ biến tần, bộ khởi động mềm, thiết bị vô tuyến
  Driver chất lượng thấp dễ gây nhấp nháy, hỏng sớm hoặc phát nhiễu ngược lên lưới.
• Thiết kế tản nhiệt: vỏ đèn phải có bề mặt tản nhiệt đủ lớn, vật liệu dẫn nhiệt tốt (nhôm đúc, hợp kim nhôm biển) để tránh quá nhiệt làm giảm tuổi thọ LED. Trong môi trường boong tàu, nhiệt độ môi trường cao, bức xạ mặt trời mạnh, muối biển bám làm giảm hiệu quả tản nhiệt, nên:
  • Cần tính toán nhiệt kỹ lưỡng, sử dụng mô phỏng nhiệt hoặc thử nghiệm thực tế
  • Ưu tiên cấu trúc vây tản nhiệt dễ làm sạch, hạn chế khe nhỏ dễ bám muối
• Chứng nhận tương thích điện từ (EMC): tránh gây nhiễu cho thiết bị hàng hải khác như radar, AIS, VHF, GPS. Đèn LED kém chất lượng có thể phát xạ nhiễu RF, gây mất tín hiệu hoặc giảm độ nhạy thu. Do đó:
  • Cần tuân thủ các tiêu chuẩn IEC/EN về EMC cho thiết bị hàng hải
  • Ưu tiên sản phẩm đã được thử nghiệm tại phòng thí nghiệm được công nhận bởi các đăng kiểm (DNV, ABS, LR…)
• Tuân thủ tiêu chuẩn quang học: đảm bảo màu sắc và cường độ sáng phù hợp với COLREGs, đặc biệt đối với đèn hành trình. Các tham số quan trọng gồm:
  • Bước sóng và tọa độ màu (chromaticity) của đèn đỏ, xanh lá, trắng
  • Cường độ sáng tối thiểu theo tầm nhìn yêu cầu (2 NM, 3 NM, 5 NM…)
  • Góc mở chùm sáng và giới hạn vùng phát sáng để không gây nhầm lẫn cho tàu khác

Trong thiết kế hệ thống LED, cần xem xét thêm:

• Khả năng thay thế tương thích (retrofit) với đui đèn, cáp, tủ hiện hữu, tránh phải cải tạo cơ khí – điện quá lớn
• Ảnh hưởng của hệ số công suất (PF) và dòng khởi động của driver LED lên hệ thống phân phối điện
• Yêu cầu về chống ăn mòn: sơn phủ, vật liệu inox 316L, gioăng chống nước, cấp bảo vệ IP66/IP67 cho khu vực ngoài trời

Việc lựa chọn nhà sản xuất uy tín, có kinh nghiệm trong lĩnh vực đèn hàng hải LED và có đầy đủ chứng nhận quốc tế (MED, Wheelmark, đăng kiểm) là yếu tố then chốt để đảm bảo hiệu quả đầu tư và an toàn vận hành lâu dài.

Bảo trì, kiểm tra định kỳ và quản lý vòng đời đèn hàng hải

Ngay cả khi sử dụng các sản phẩm chất lượng cao, hệ thống đèn hàng hải vẫn cần được kiểm tra và bảo trì định kỳ để phát hiện sớm hư hỏng, suy giảm cường độ sáng hoặc ăn mòn cơ khí. Một chương trình bảo trì hiệu quả thường bao gồm:

• Kiểm tra trực quan hàng tuần đối với đèn hành trình, đèn tín hiệu, đèn pha boong: quan sát màu sắc, độ sáng, tình trạng vỏ đèn, kính, gioăng. Đối với đèn hành trình, cần:
• Kiểm tra đúng màu, không bị ngả màu do lão hóa thấu kính hoặc LED
• Đảm bảo không có vật cản che khuất một phần chùm sáng

• Làm sạch bề mặt kính định kỳ để loại bỏ muối, bụi, dầu mỡ bám, đảm bảo hiệu suất quang học tối ưu. Tần suất làm sạch phụ thuộc vào vùng hoạt động (vùng nhiều muối, bụi than, dầu khí…), có thể từ hàng tuần đến hàng tháng.
• Kiểm tra mối nối điện, hộp đấu nối, cáp cấp nguồn để phát hiện sớm dấu hiệu oxy hóa, lỏng, nóng bất thường. Các điểm cần chú ý:
  • Đầu cáp ngoài trời, xuyên boong, xuyên vách, nơi dễ bị nước xâm nhập
  • Hộp nối gần khu vực rung mạnh (máy chính, chân vịt, tời neo)
• Ghi chép lịch sử thay thế và thời gian hoạt động ước tính của từng đèn, đặc biệt là đèn quan trọng, để lập kế hoạch thay thế chủ động trước khi xảy ra hỏng hóc. Với đèn LED, nên ghi nhận:
  • Ngày lắp đặt, số giờ vận hành ước tính theo chế độ làm việc
  • Các lần xảy ra sự cố, hiện tượng nhấp nháy, suy giảm độ sáng

Đối với đèn phòng nổ, quy trình bảo trì phải tuân thủ nghiêm ngặt hướng dẫn của nhà sản xuất và tiêu chuẩn ATEX/IECEx. Không được tự ý mở vỏ, thay linh kiện hoặc sửa chữa khi chưa được đào tạo và chưa có phê duyệt, vì có thể làm mất hiệu lực chứng nhận phòng nổ và gây nguy hiểm cho toàn bộ hệ thống đèn hàng hải. Các điểm cần lưu ý thêm gồm:

• Kiểm tra định kỳ tình trạng gioăng, ren, mặt bích, đảm bảo không có khe hở làm mất đặc tính chống nổ
• Chỉ sử dụng phụ tùng thay thế đúng chủng loại, đúng mã hiệu được nhà sản xuất chấp thuận
• Lập hồ sơ kiểm tra, biên bản bảo trì cho từng đèn phòng nổ, phục vụ thanh tra của đăng kiểm và chủ tàu

Quản lý vòng đời đèn hàng hải ở mức chuyên sâu thường gắn với hệ thống quản lý bảo trì (CMMS), trong đó mỗi đèn hoặc nhóm đèn được gán mã tài sản, có lịch bảo trì định kỳ, lịch sử sự cố, chi phí thay thế. Cách tiếp cận này giúp tối ưu tồn kho phụ tùng (bóng, driver, gioăng, kính), giảm thời gian tàu phải dừng để sửa chữa và đảm bảo hệ thống chiếu sáng luôn đáp ứng yêu cầu an toàn khai thác.

Lưu ý khi mua đèn hàng hải cho tàu biển

Việc lựa chọn và mua sắm đèn hàng hải cho tàu mới hoặc cho dự án nâng cấp hệ thống chiếu sáng không chỉ là bài toán mua thiết bị đơn thuần, mà là một quyết định kỹ thuật – pháp lý – kinh tế mang tính hệ thống. Mỗi chủng loại đèn liên quan trực tiếp đến khả năng được đăng kiểm, tuân thủ công ước quốc tế, an toàn hàng hải, cũng như chi phí vận hành trong suốt vòng đời tàu. Một sai sót nhỏ trong giai đoạn thiết kế, chọn model hoặc chứng nhận có thể dẫn đến việc phải thay thế hàng loạt, chậm bàn giao tàu, hoặc tệ hơn là gây mất an toàn khi khai thác trong điều kiện thời tiết xấu, tầm nhìn hạn chế.

Xác định đúng nhu cầu và phạm vi ứng dụng

Bước đầu tiên khi mua đèn hàng hải là xây dựng một ma trận nhu cầu chi tiết cho từng vị trí lắp đặt, gắn với chức năng và tiêu chuẩn áp dụng. Không nên chỉ liệt kê “đèn boong”, “đèn hành trình” một cách chung chung, mà cần mô tả rõ điều kiện làm việc, yêu cầu quang học và yêu cầu đăng kiểm.

• Đèn hành trình và tín hiệu: ngoài việc phải tuân thủ COLREGs, SOLAS và có chứng nhận Type Approval, cần xác định:
• Chiều dài tàu, loại tàu (tàu hàng, tàu khách, tàu dịch vụ ngoài khơi…) để chọn đúng tầm nhìn danh định (2 NM, 3 NM, 5 NM…).
• Góc chiếu danh định (horizontal/vertical sectors) và yêu cầu về cường độ sáng tối thiểu theo COLREGs.
• Kiểu lắp (deck mount, mast mount, rail mount) và yêu cầu về khả năng điều chỉnh góc để bù trừ độ nghiêng tàu.
• Yêu cầu về nguồn cấp (AC, DC, dải điện áp, khả năng chịu dao động điện áp, nhiễu sóng hài).

• Đèn pha boong, đèn rọi: cần phân tích bài toán chiếu sáng theo khu vực:
  • Xác định khu vực thao tác (boong làm hàng, khu neo, khu cứu sinh, khu bốc dỡ container…) và độ rọi tối thiểu (lux) theo tiêu chuẩn hoặc yêu cầu khai thác.
  • Chọn góc chiếu (beam angle) hẹp hay rộng, có cần kết hợp nhiều beam khác nhau để tránh vùng tối, chói lóa.
  • Đánh giá nhu cầu điều khiển từ xa (remote control, pan-tilt) cho đèn pha tìm kiếm, đèn rọi cứu hộ.
  • Cân nhắc ảnh hưởng đến tầm nhìn buồng lái (tránh chiếu ngược gây lóa kính buồng lái vào ban đêm).
• Đèn nội thất, buồng máy: không chỉ dừng ở độ sáng, mà còn phải tính đến:
  • Nhiệt độ màu (CCT) phù hợp: ấm cho khu sinh hoạt, trung tính hoặc lạnh cho khu làm việc, buồng máy.
  • Chỉ số hoàn màu (CRI) để đảm bảo nhận diện màu dây cáp, thiết bị, biển báo an toàn.
  • Khả năng chống rung, chống sốc cơ học (đặc biệt trong buồng máy, khu vực gần động cơ, chân vịt).
  • Cấp IP và tùy chọn pin khẩn cấp (emergency lighting) cho lối thoát hiểm, cầu thang, hành lang.
• Đèn phòng nổ: cần phân loại chính xác khu vực nguy hiểm theo IEC/ATEX:
  • Xác định Zone 0, 1, 2 và loại khí/hơi (gas group IIA, IIB, IIC) dựa trên phân tích nguy cơ nổ của tàu.
  • Chọn đúng cấp bảo vệ (Ex d, Ex e, Ex nR, Ex tb…) và cấp nhiệt độ T1–T6 để đảm bảo bề mặt đèn không vượt quá nhiệt độ đánh lửa.
  • Kiểm tra sự tương thích với hệ thống cáp, hộp nối phòng nổ, gland phòng nổ hiện hữu.

Việc lập danh mục chi tiết cho từng loại đèn hàng hải theo vị trí lắp đặt, tiêu chuẩn áp dụng, điều kiện môi trường (nhiệt độ môi trường, độ ẩm, sương muối, rung động) và yêu cầu vận hành (bật/tắt thường xuyên, dimming, tích hợp với hệ thống điều khiển chiếu sáng) giúp quá trình lựa chọn sản phẩm trở nên có cơ sở kỹ thuật, giảm thiểu rủi ro mua nhầm hoặc thiếu chủng loại.

Kiểm tra chứng nhận và tiêu chuẩn kỹ thuật

Khía cạnh chứng nhận là điểm mấu chốt khi lựa chọn đèn hàng hải. Không chỉ cần “có chứng chỉ”, mà phải kiểm tra tính phù hợp, hiệu lực và phạm vi áp dụng của từng chứng nhận.

• Chứng nhận COLREGs / SOLAS cho đèn hành trình:
  • Đảm bảo tài liệu nêu rõ tầm nhìn xa danh định, cường độ sáng, màu sắc (chromaticity) và góc chiếu theo đúng phụ lục COLREGs.
  • Kiểm tra model, mã sản phẩm trên chứng chỉ trùng khớp với model thực tế được chào bán.
  • Xác nhận kích thước tàu áp dụng (ví dụ < 12 m, 12–50 m, > 50 m) để tránh dùng sai phạm vi.
• Chứng nhận Type Approval từ ABS, DNV, LR, BV, CCS…:
• Đối chiếu cờ tàu, tuyến hoạt động (quốc tế, nội địa, offshore) với yêu cầu của đăng kiểm tương ứng.
• Kiểm tra ngày hiệu lực, phiên bản tiêu chuẩn áp dụng (IEC/EN mới nhất hay đã lỗi thời).
• Yêu cầu bản scan có dấu, chữ ký hoặc truy xuất online trên hệ thống của tổ chức đăng kiểm nếu có.

• Chứng nhận ATEX / IECEx cho đèn phòng nổ:
  • Đọc kỹ mã đánh dấu Ex (ví dụ: II 2G Ex d IIC T4 Gb) để xác định chính xác nhóm khí, cấp bảo vệ, cấp nhiệt độ.
  • Đảm bảo đèn, driver, hộp nối, phụ kiện đi kèm đều nằm trong phạm vi chứng nhận, không chỉ riêng thân đèn.
  • Kiểm tra điều kiện lắp đặt đặc biệt (nếu có) được ghi trong “special conditions of use”.
• Thông số IP Rating theo IEC 60529:
  • Đối với khu vực ngoài trời, boong hở, nên ưu tiên IP66 trở lên; khu vực dễ bị ngập tạm thời có thể cần IP67.
  • Đối với đèn chìm dưới nước (underwater), cần IP68 với thông tin rõ về độ sâu và thời gian ngâm cho phép.
• Chứng nhận EMC và an toàn điện:
  • Đảm bảo đèn không gây nhiễu đến thiết bị hàng hải nhạy cảm (radar, AIS, VHF, thiết bị định vị).
  • Kiểm tra tiêu chuẩn an toàn điện áp dụng (IEC/EN 60598-2-3, 60598-2-22, v.v.) và cấp cách điện, nối đất.

Không nên lựa chọn đèn hàng hải chỉ dựa trên catalogue quảng cáo sơ sài hoặc chứng chỉ chung chung không ghi rõ model. Cần yêu cầu đầy đủ datasheet kỹ thuật, bản vẽ, báo cáo thử nghiệm (test report) đi kèm chứng nhận để đảm bảo khả năng được đăng kiểm chấp thuận trong hồ sơ kỹ thuật của tàu.

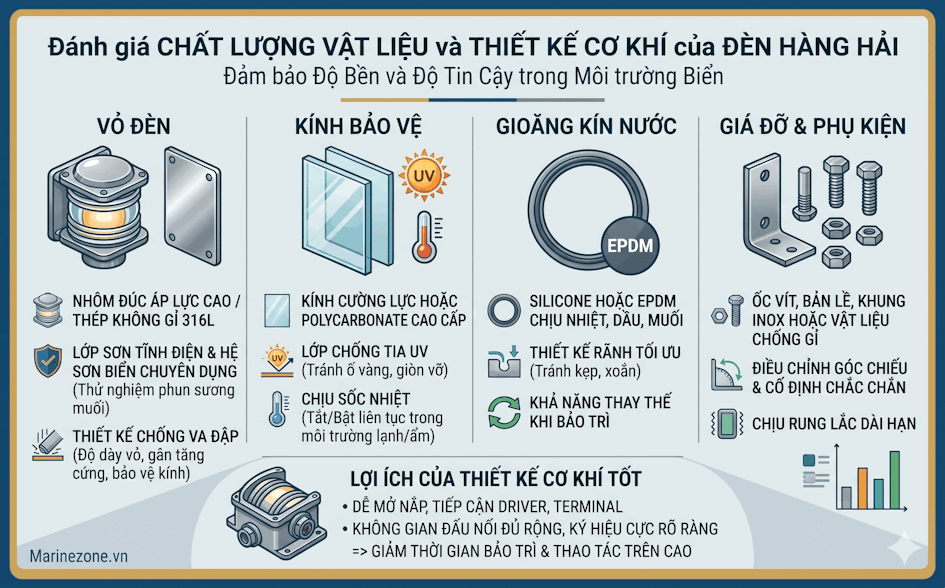

Đánh giá chất lượng vật liệu và thiết kế cơ khí

Môi trường biển là môi trường ăn mòn cao, kết hợp rung lắc, va đập, chênh lệch nhiệt độ và tia UV mạnh. Do đó, chất lượng vật liệu và thiết kế cơ khí của đèn hàng hải quyết định trực tiếp đến độ bền và độ tin cậy.

• Vỏ đèn:
• Ưu tiên nhôm đúc áp lực cao (die-cast aluminium) với xử lý bề mặt chống ăn mòn, hoặc thép không gỉ 316L cho môi trường sương muối nặng.
• Lớp sơn phủ nên là sơn tĩnh điện hoặc hệ sơn biển chuyên dụng, có thử nghiệm phun sương muối (salt spray test) với thời gian đủ dài.
• Đối với khu vực có nguy cơ va đập cơ học, nên xem xét độ dày vỏ, gân tăng cứng, thiết kế bảo vệ kính.

• Kính bảo vệ:
  • Sử dụng kính cường lực hoặc polycarbonate chất lượng cao, có lớp chống tia UV để tránh ố vàng, giòn vỡ theo thời gian.
  • Đối với đèn pha công suất lớn, cần kiểm tra khả năng chịu sốc nhiệt khi bật/tắt liên tục trong môi trường lạnh/ẩm.
• Gioăng kín nước:
  • Vật liệu silicone hoặc EPDM chịu nhiệt, chịu dầu, chịu muối, được thiết kế rãnh lắp đặt tối ưu để tránh bị kẹp, xoắn khi mở nắp bảo trì.
  • Kiểm tra khả năng thay thế gioăng trong quá trình bảo trì định kỳ, tránh thiết kế “đóng kín” khó sửa chữa.
• Giá đỡ và phụ kiện:
  • Ốc vít, bản lề, khung treo nên bằng inox hoặc vật liệu chống gỉ, tránh dùng thép thường mạ kẽm dễ bị ăn mòn điện hóa.
  • Thiết kế cơ khí cần cho phép điều chỉnh góc chiếu, cố định chắc chắn sau khi chỉnh, chịu được rung lắc dài hạn.

Thiết kế cơ khí tốt không chỉ giúp đèn hàng hải chịu được điều kiện khắc nghiệt mà còn giảm thời gian bảo trì: dễ mở nắp, dễ tiếp cận driver, terminal, có không gian đấu nối đủ rộng, ký hiệu cực rõ ràng. Điều này đặc biệt quan trọng khi thao tác trên cao, trong điều kiện thời tiết xấu hoặc khi tàu đang khai thác.

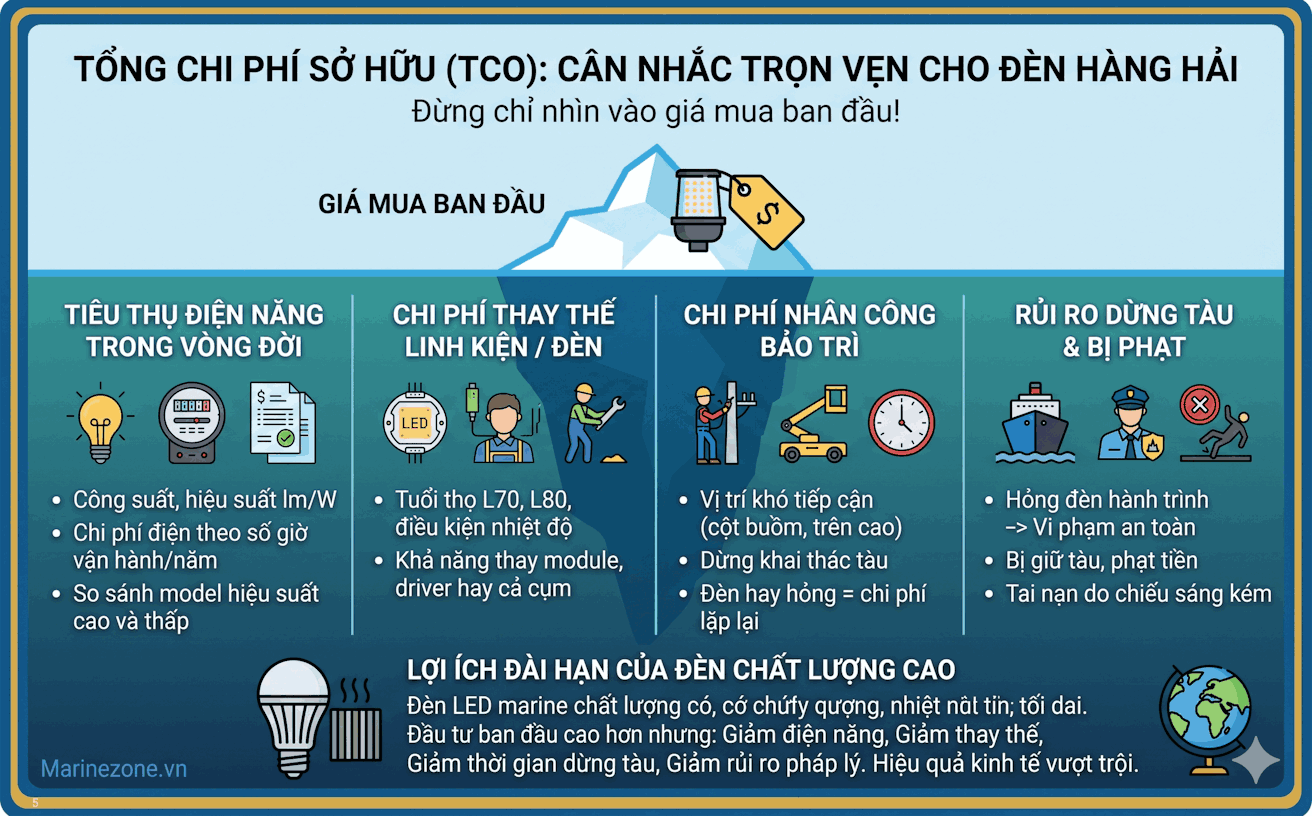

Cân nhắc tổng chi phí sở hữu (TCO) thay vì chỉ giá mua

Khi so sánh các lựa chọn đèn hàng hải, cần tiếp cận theo góc nhìn vòng đời thiết bị. Tổng chi phí sở hữu (Total Cost of Ownership – TCO) bao gồm toàn bộ chi phí liên quan từ lúc lắp đặt đến khi loại bỏ, chứ không chỉ là giá mua ban đầu.

Các yếu tố cần tính vào TCO bao gồm:

• Tiêu thụ điện năng trong suốt vòng đời dự kiến:
• So sánh công suất, hiệu suất quang (lm/W) giữa các model, đặc biệt với đèn hoạt động nhiều giờ/ngày như đèn hành trình, đèn boong.
• Tính toán chi phí điện năng theo số giờ vận hành/năm và thời gian khai thác dự kiến của tàu.

• Chi phí thay thế bóng, driver hoặc toàn bộ đèn:
  • Đánh giá tuổi thọ L70, L80 của LED, tuổi thọ driver, điều kiện nhiệt độ môi trường thực tế so với điều kiện thử nghiệm.
  • Xem xét khả năng thay thế từng phần (module LED, driver) hay phải thay cả cụm đèn.
• Chi phí nhân công cho việc bảo trì:
  • Đối với vị trí khó tiếp cận (cột buồm, mạn tàu, khu vực trên cao), chi phí nhân công, thiết bị nâng, dừng khai thác có thể rất lớn.
  • Đèn chất lượng thấp, hay hỏng vặt sẽ kéo theo chi phí bảo trì lặp lại nhiều lần.
• Rủi ro dừng tàu hoặc bị phạt:
  • Hỏng đèn hành trình, đèn tín hiệu có thể dẫn đến vi phạm quy định an toàn, bị giữ tàu, phạt tiền hoặc hạn chế hành trình.
  • Rủi ro tai nạn do chiếu sáng kém (ngã, va chạm khi làm hàng) cũng là chi phí tiềm ẩn cần được cân nhắc.

Trong nhiều trường hợp, lựa chọn đèn hàng hải LED chất lượng cao, có chứng nhận đầy đủ, hiệu suất quang tốt, driver bền, thiết kế tản nhiệt tối ưu sẽ mang lại lợi ích kinh tế vượt trội trong dài hạn. Chi phí đầu tư ban đầu cao hơn được bù đắp bằng việc giảm tiêu thụ điện, giảm số lần thay thế, giảm thời gian dừng tàu và giảm rủi ro pháp lý.

Lựa chọn nhà cung cấp uy tín và dịch vụ hậu mãi

Bên cạnh bản thân sản phẩm, năng lực kỹ thuật và tổ chức của nhà cung cấp đèn hàng hải là yếu tố then chốt để đảm bảo dự án chiếu sáng thành công. Một nhà cung cấp phù hợp không chỉ bán đèn, mà còn đóng vai trò tư vấn, phối hợp với thiết kế, đăng kiểm và nhà máy đóng tàu.

• Kinh nghiệm thực tế trong các dự án tàu biển:
  • Đã từng cung cấp cho các loại tàu tương tự (tàu dầu, tàu LPG/LNG, tàu container, tàu dịch vụ dầu khí…).
  • Hiểu rõ yêu cầu của các tổ chức đăng kiểm khác nhau, quy trình phê duyệt hồ sơ, thử nghiệm trên tàu.
• Khả năng tư vấn kỹ thuật:
  • Hỗ trợ lựa chọn model phù hợp, tối ưu hóa số lượng đèn, vị trí lắp đặt để đạt yêu cầu độ rọi với chi phí hợp lý.
  • Cung cấp bản vẽ, datasheet, chứng chỉ, file tính toán chiếu sáng (nếu cần) phục vụ hồ sơ đăng kiểm.
• Dịch vụ hậu mãi:
  • Chính sách bảo hành rõ ràng, thời gian phản hồi nhanh, có khả năng hỗ trợ kỹ thuật từ xa hoặc cử kỹ sư lên tàu khi cần.
  • Khả năng cung cấp phụ tùng thay thế, module LED, driver tương thích trong suốt vòng đời dự án.
• Khả năng cung ứng ổn định:
  • Năng lực tồn kho, thời gian giao hàng, khả năng đáp ứng các đơn hàng bổ sung cho sửa chữa, nâng cấp.
  • Quản lý mã sản phẩm ổn định, tránh thay đổi model liên tục gây khó khăn cho việc đồng bộ phụ tùng.

Hợp tác với nhà cung cấp đèn hàng hải đáng tin cậy giúp giảm thiểu rủi ro kỹ thuật và pháp lý, đồng thời tạo điều kiện thuận lợi cho việc chuẩn hóa chủng loại đèn trên đội tàu, từ đó tối ưu hóa tồn kho phụ tùng và đơn giản hóa công tác bảo trì.

Những câu hỏi thường gặp về đèn hàng hải (FAQs)

Trong quá trình thiết kế, mua sắm, thẩm định đăng kiểm và vận hành hệ thống đèn hàng hải, chủ tàu, kỹ sư thiết kế, bộ phận kỹ thuật khai thác và thuyền viên thường gặp nhiều câu hỏi liên quan đến tiêu chuẩn quốc tế, lựa chọn chủng loại đèn, cấu hình hệ thống và chiến lược bảo trì. Phần này tổng hợp và mở rộng một số thắc mắc phổ biến dưới góc nhìn chuyên môn, giúp người đọc có cái nhìn rõ ràng, hệ thống và thực tiễn hơn khi áp dụng trên tàu biển thực tế.

Đèn hàng hải khác gì so với đèn dân dụng hoặc đèn công nghiệp?

Đèn hàng hải là nhóm thiết bị chiếu sáng được thiết kế chuyên biệt cho môi trường biển, phải làm việc ổn định trong điều kiện sương muối đậm đặc, rung lắc liên tục, va đập cơ học, dao động điện áp, khí hậu khắc nghiệt và đôi khi là bão cấp cao. So với đèn dân dụng hoặc đèn công nghiệp thông thường, đèn hàng hải có những khác biệt mang tính hệ thống:

• Tuân thủ tiêu chuẩn và quy phạm hàng hải:
  • Các công ước và quy định quốc tế như COLREGs (Quy tắc phòng ngừa va chạm trên biển), SOLAS (An toàn sinh mạng trên biển), IACS UR, các nghị quyết IMO liên quan đến đèn hành trình và đèn tín hiệu.
  • Các tiêu chuẩn kỹ thuật như IEC 60529 (cấp bảo vệ IP), IEC 60092 (hệ thống điện tàu biển), ATEX/IECEx đối với khu vực nguy hiểm, cùng các yêu cầu riêng của từng tổ chức đăng kiểm (VR, DNV, ABS, LR…).
  • Đối với đèn hành trình, còn phải đáp ứng yêu cầu về góc chiếu, cường độ sáng tối thiểu, màu sắc ánh sáng, tầm nhìn danh định và thử nghiệm quang học được phê duyệt bởi đăng kiểm.
• Vật liệu và kết cấu chống ăn mòn:
  • Vỏ đèn, giá đỡ, bu lông, ốc siết thường sử dụng nhôm đúc sơn phủ nhiều lớp, inox 316L, đồng thau hoặc hợp kim đặc biệt có khả năng chống ăn mòn cao trong môi trường nước biển và sương muối.
  • Bề mặt được xử lý bằng anodizing, sơn epoxy, polyurethane hoặc các hệ sơn chuyên dụng cho hàng hải để hạn chế bong tróc, rỗ bề mặt và điện hóa.
  • Gioăng, phớt, cáp xuyên vỏ sử dụng vật liệu chịu UV, chịu dầu, chịu nhiệt và không bị lão hóa nhanh dưới tác động của môi trường biển.
• Thiết kế chống rung, chống sốc cơ học:
  • Đèn được thử nghiệm rung theo các profile rung đặc trưng của tàu (theo IEC/IECEx hoặc tiêu chuẩn đăng kiểm), đảm bảo không lỏng ốc, không nứt mối hàn, không đứt dây trong suốt vòng đời khai thác.
  • Bảng mạch, module LED, ballast hoặc driver được cố định bằng giá đỡ chuyên dụng, có đệm cao su hoặc vật liệu giảm chấn để tránh hư hỏng do rung lắc liên tục.
  • Đặc biệt với đèn boong, đèn cẩu, đèn trên cột radar, yêu cầu chống rung càng khắt khe hơn do vị trí lắp đặt cao và chịu gió mạnh.
• Cấp bảo vệ IP và khả năng kín nước cao:
  • Đa số đèn hàng hải ngoài trời yêu cầu tối thiểu IP66 hoặc IP67, có khả năng chống bụi hoàn toàn và chịu được tia nước áp lực cao hoặc ngập tạm thời.
  • Các điểm yếu như nắp mở, lỗ cáp, khớp nối được thiết kế với nhiều lớp gioăng, ống siết cáp chống nước, đảm bảo không xâm nhập hơi ẩm gây đọng sương bên trong.
  • Một số đèn đặc biệt (đèn boong, đèn chiếu cẩu, đèn vùng ướt) còn được thử nghiệm phun sương muối kéo dài để đánh giá độ bền ăn mòn.

Việc sử dụng đèn dân dụng hoặc đèn công nghiệp không đạt chuẩn trên tàu biển có thể dẫn đến các rủi ro nghiêm trọng: hỏng hóc nhanh do ăn mòn, chập cháy do xâm nhập nước, suy giảm cường độ sáng không kiểm soát, không đáp ứng yêu cầu đăng kiểm, thậm chí bị từ chối cấp hoặc gia hạn giấy chứng nhận an toàn.

Có bắt buộc phải dùng đèn LED cho hệ thống đèn hàng hải không?

Các công ước và tiêu chuẩn quốc tế hiện tại chưa bắt buộc tuyệt đối phải sử dụng công nghệ LED cho đèn hàng hải. Chủ tàu vẫn có thể sử dụng đèn halogen, đèn sợi đốt, đèn huỳnh quang hoặc đèn HID, với điều kiện sản phẩm đó:

• Được thiết kế cho môi trường hàng hải, có chứng nhận phù hợp COLREGs, SOLAS (đối với đèn hành trình, đèn tín hiệu) và các yêu cầu của tổ chức đăng kiểm.
• Có tài liệu kỹ thuật, chứng chỉ thử nghiệm quang học, điện, cơ và môi trường do nhà sản xuất cung cấp.
• Được lắp đặt, đấu nối và bảo trì theo đúng hướng dẫn, không tự ý thay đổi loại bóng, công suất hoặc màu sắc ánh sáng làm sai lệch đặc tính đã được phê duyệt.

Tuy nhiên, xét trên khía cạnh kỹ thuật và kinh tế, xu hướng chung của ngành là chuyển sang LED do các ưu điểm nổi bật:

• Tiêu thụ điện năng thấp:
  • LED cho hiệu suất phát quang cao hơn nhiều so với sợi đốt hoặc halogen, giúp giảm tải cho hệ thống phát điện và phân phối điện trên tàu.
  • Đối với tàu sử dụng nhiều đèn boong, đèn chiếu công việc, việc chuyển sang LED có thể giảm đáng kể công suất lắp đặt và chi phí nhiên liệu.
• Chi phí bảo trì và thay thế thấp hơn:
• Tuổi thọ LED thường từ 30.000–60.000 giờ hoặc hơn, giảm tần suất thay bóng, đặc biệt quan trọng với các vị trí khó tiếp cận như cột đèn, cẩu, khu vực trên cao.
• Ít phải dự trữ số lượng lớn bóng thay thế, giảm chi phí tồn kho và công tác logistics trên tàu.

• Khả năng chịu rung và sốc tốt:
  • LED là nguồn sáng trạng thái rắn (solid-state), không có dây tóc mỏng manh như bóng sợi đốt, ít bị đứt do rung lắc hoặc va đập.
  • Đặc biệt phù hợp cho tàu hoạt động trong điều kiện biển động mạnh, tàu công trình, tàu dịch vụ ngoài khơi.
• Tuổi thọ và độ ổn định quang học:
  • LED duy trì cường độ sáng ổn định trong phần lớn vòng đời, suy giảm quang thông có thể dự đoán được, thuận lợi cho việc lập kế hoạch thay thế.
  • Đối với đèn hành trình, việc duy trì cường độ sáng trong giới hạn cho phép là yếu tố quan trọng để đảm bảo tầm nhìn danh định theo COLREGs.

Vì các lý do trên, đa số dự án đóng mới và nâng cấp hiện nay đều ưu tiên giải pháp LED cho đèn hành trình, đèn pha boong, đèn chiếu công việc, đèn nội thất và cả đèn chiếu sáng khu vực kỹ thuật, nhằm tối ưu hóa chi phí vòng đời (Life Cycle Cost) và tăng độ tin cậy của hệ thống chiếu sáng.

Tại sao đèn hành trình phải có thiết kế dự phòng hoặc bóng dự phòng?

Theo yêu cầu của SOLAS và các nghị quyết IMO liên quan, tàu từ 50 m trở lên phải đảm bảo đèn hành trình luôn duy trì hoạt động, ngay cả khi một nguồn sáng bị hỏng đột ngột. Lý do là vì đèn hành trình là phương tiện nhận diện chính giữa các tàu vào ban đêm hoặc trong điều kiện tầm nhìn hạn chế; nếu đèn tắt bất ngờ, nguy cơ hiểu sai tình trạng chuyển động, hướng đi và loại tàu sẽ tăng lên đáng kể, kéo theo rủi ro va chạm.

Các giải pháp kỹ thuật phổ biến để đáp ứng yêu cầu dự phòng gồm:

• Đèn kép (duplicated lanterns):
  • Lắp hai bộ đèn độc lập cho cùng một vị trí hành trình (ví dụ: mạn trái, mạn phải, đèn lái), mỗi bộ có nguồn cấp và bảo vệ riêng.
  • Hệ thống điều khiển có thể là:
    • Chuyển đổi thủ công từ buồng lái khi phát hiện đèn chính hỏng.
    • Chuyển đổi tự động bằng relay hoặc module giám sát, tự động cấp nguồn cho đèn dự phòng khi dòng điện hoặc điện áp của đèn chính mất.
  • Giải pháp này thường được ưa chuộng trên tàu lớn, tàu khách, tàu hoạt động quốc tế do mức độ an toàn cao và dễ giám sát.
• Đèn có bóng dự phòng tích hợp:
  • Trong cùng một thân đèn có hai bóng hoặc hai module nguồn sáng, được bố trí sao cho vẫn đảm bảo góc chiếu và cường độ sáng theo COLREGs.
  • Khi bóng chính hỏng, mạch điều khiển bên trong đèn tự động chuyển sang bóng dự phòng mà không cần can thiệp từ buồng lái.
  • Giải pháp này giúp tiết kiệm không gian lắp đặt, giảm số lượng đèn, nhưng yêu cầu thiết kế quang học và điện tử phức tạp hơn.

Khi lựa chọn đèn hàng hải cho vị trí hành trình, cần kiểm tra kỹ trong catalogue, chứng chỉ đăng kiểm và bản vẽ hệ thống xem sản phẩm có đáp ứng yêu cầu dự phòng hay không, cơ chế chuyển đổi là tự động hay thủ công, có tín hiệu báo hỏng về buồng lái hay không. Đối với tàu hoạt động quốc tế, việc không đáp ứng yêu cầu này có thể dẫn đến bị lưu giữ tàu (detention) trong các đợt kiểm tra PSC.

Làm sao biết một đèn có phù hợp lắp trong khu vực nguy hiểm (Ex zone)?

Để xác định một đèn hàng hải có phù hợp lắp trong khu vực nguy hiểm (hazardous area) hay không, cần dựa trên cả chứng nhận của thiết bị và phân vùng nguy hiểm đã được phê duyệt cho con tàu:

• Kiểm tra chứng nhận ATEX hoặc IECEx:
  • Trên nhãn đèn và tài liệu kỹ thuật phải có dấu hiệu chứng nhận rõ ràng, kèm số chứng chỉ, tổ chức cấp và tiêu chuẩn áp dụng.
  • Chứng nhận phải còn hiệu lực, đúng với model, cấu hình và dải nhiệt độ môi trường làm việc dự kiến.
• Đọc và hiểu ký hiệu Ex trên nhãn:
  • Ký hiệu đầy đủ thường bao gồm:
    • Nhóm thiết bị (ví dụ: II cho môi trường công nghiệp, tàu biển).
    • Loại bảo vệ: Ex d (vỏ chống cháy nổ), Ex e (an toàn tăng cường), Ex nR, Ex tb, v.v.
    • Nhóm khí: IIA, IIB, IIC (IIC là mức cao nhất, dùng cho khí dễ cháy nhất).
    • Cấp nhiệt độ T1–T6, thể hiện nhiệt độ bề mặt tối đa cho phép của thiết bị, phải thấp hơn nhiệt độ tự bốc cháy của hỗn hợp khí cháy nổ trong khu vực.
  • Cần đối chiếu ký hiệu này với yêu cầu trong tài liệu phân vùng nguy hiểm của tàu (hazardous area classification drawing).
• Phù hợp với phân vùng nguy hiểm (Zone 0, 1, 2):
  • Zone 0: khu vực mà hỗn hợp khí cháy nổ hiện diện liên tục hoặc trong thời gian dài; rất ít thiết bị chiếu sáng được phép lắp trực tiếp.
  • Zone 1: khu vực có khả năng xuất hiện hỗn hợp khí cháy nổ trong điều kiện vận hành bình thường; yêu cầu thiết bị Ex với mức bảo vệ cao.
  • Zone 2: khu vực chỉ có khả năng xuất hiện hỗn hợp khí cháy nổ trong thời gian ngắn hoặc bất thường; có thể dùng một số loại Ex với mức bảo vệ thấp hơn.

Nếu đèn không có chứng nhận phòng nổ rõ ràng, tuyệt đối không được lắp trong khu vực có nguy cơ cháy nổ như boong hàng dầu, khu vực bơm hàng, khoang chứa khí, khu vực vent mast. Việc sử dụng sai loại đèn hàng hải trong vùng Ex có thể dẫn đến cháy nổ, thiệt hại tài sản lớn, gián đoạn khai thác và nguy hiểm trực tiếp đến an toàn thuyền viên, đồng thời vi phạm nghiêm trọng quy định an toàn quốc tế.

Cần kiểm tra và bảo trì đèn hàng hải với tần suất như thế nào?

Tần suất kiểm tra và bảo trì đèn hàng hải phụ thuộc vào quy định của công ty khai thác, hướng dẫn của nhà sản xuất, loại tàu, tuyến hoạt động và yêu cầu của đăng kiểm. Tuy nhiên, có thể tham khảo một khung chung và chi tiết hóa cho từng cấp độ:

• Hàng ngày hoặc mỗi ca trực:
  • Thuyền viên buồng lái kiểm tra trực quan hoạt động của đèn hành trình, đèn tín hiệu, đèn boong quan trọng thông qua bảng điều khiển và quan sát trực tiếp khi cần.
  • Ghi nhận ngay các hiện tượng bất thường như: đèn chập chờn, màu sắc sai lệch, đèn không sáng, báo lỗi trên panel điều khiển.
  • Đối với tàu khách hoặc tàu chở hóa chất, có thể yêu cầu ghi log kiểm tra đèn hành trình trong nhật ký ca trực.
• Hàng tuần:
  • Kiểm tra chi tiết hơn các đèn ngoài trời: đèn boong, đèn chiếu công việc, đèn cầu thang ngoài trời, đèn khu vực neo buộc.
  • Làm sạch kính hoặc chóa đèn nếu bị bám muối, bụi, dầu hoặc cặn bẩn làm giảm cường độ sáng.
  • Kiểm tra sơ bộ tình trạng ăn mòn bên ngoài, lỏng ốc, nứt vỡ kính, hư hỏng cơ khí.
• Hàng tháng:
  • Kiểm tra mối nối điện, hộp đấu nối, ống siết cáp, đảm bảo không có dấu hiệu quá nhiệt, cháy xém, lỏng tiếp điểm.
  • Đánh giá tình trạng ăn mòn cơ khí ở các vị trí lắp đặt chịu sương muối mạnh, đặc biệt là mũi tàu, boong hở, cột radar.
  • Thử hoạt động của đèn khẩn cấp, đèn thoát hiểm, đèn chiếu sáng sự cố theo quy trình của SMS (Safety Management System).
  • Đối với hệ thống đèn hành trình có dự phòng tự động, thử chức năng chuyển đổi sang đèn/bóng dự phòng và kiểm tra tín hiệu báo hỏng.
• Hàng năm:
  • Thực hiện kiểm tra toàn diện hệ thống chiếu sáng: đo điện áp cấp, kiểm tra dòng tải, đánh giá đồng đều chiếu sáng tại các khu vực làm việc quan trọng.
  • Đánh giá suy giảm cường độ sáng (đặc biệt với LED) dựa trên quan sát, so sánh với tiêu chuẩn thiết kế hoặc sử dụng thiết bị đo lux nếu cần.
  • Lập kế hoạch thay thế cho các đèn đã gần hết tuổi thọ danh định, các đèn có dấu hiệu lão hóa mạnh, ăn mòn nặng hoặc đã sửa chữa nhiều lần.
  • Phối hợp với đăng kiểm hoặc cơ quan an toàn hàng hải trong các đợt kiểm tra định kỳ, đảm bảo hồ sơ bảo trì, chứng chỉ đèn hành trình, đèn Ex luôn được cập nhật.

Tuân thủ lịch bảo trì định kỳ và ghi chép đầy đủ trong hệ thống quản lý bảo trì (CMMS hoặc Planned Maintenance System) giúp hệ thống đèn hàng hải luôn trong trạng thái sẵn sàng, giảm nguy cơ sự cố bất ngờ, kéo dài tuổi thọ thiết bị và đáp ứng yêu cầu kiểm tra của đăng kiểm, PSC và các cơ quan an toàn hàng hải tại cảng.
