1. Khái niệm về Hệ thống thông thoại Batteryless Telephone System

Hệ thống thông thoại Batteryless Telephone System, hay còn gọi là Sound Powered Telephone (SPT), là một kiến trúc thông tin liên lạc thoại nội bộ đặc thù, trong đó toàn bộ quá trình biến đổi, truyền dẫn và tái tạo tín hiệu thoại được thực hiện bằng các phần tử cơ – điện – từ thụ động, không sử dụng bất kỳ nguồn cấp điện ngoài nào. Về bản chất, đây là một hệ thống năng lượng tự sinh (self-powered), trong đó năng lượng âm học từ giọng nói người sử dụng được chuyển đổi trực tiếp thành năng lượng điện, truyền qua cáp và sau đó được chuyển ngược lại thành dao động cơ học để tái tạo âm thanh ở đầu thu.

Trong cấu trúc chuẩn của một Sound Powered Telephone, mỗi trạm thoại bao gồm tối thiểu hai khối chức năng chính:

• Transducer thoại hai chiều (sound-powered handset/headset): hoạt động đồng thời như microphone và loa, sử dụng cuộn dây và nam châm vĩnh cửu để chuyển đổi năng lượng âm thanh – điện – âm thanh mà không cần khuếch đại chủ động.
• Cơ cấu báo hiệu cơ khí – điện từ: thường là máy phát điện quay tay (magneto generator) kết hợp chuông cơ hoặc chuông điện từ, cho phép người dùng tạo xung điện áp cao tần ngắn để gọi trạm khác trong cùng mạch.

Điểm cốt lõi của Batteryless Telephone System là toàn bộ đường thoại chỉ bao gồm các phần tử thụ động: cuộn dây, nam châm, màng rung, tiếp điểm cơ khí, điện trở cân bằng và cáp đồng. Không tồn tại các khối khuếch đại bán dẫn, bộ xử lý tín hiệu số (DSP), vi điều khiển, bộ nhớ hay firmware. Nhờ đó, hệ thống đạt được mức độ khả dụng cực cao ngay cả trong các điều kiện khắc nghiệt nhất như cháy, ngập nước cục bộ, nhiễu điện từ mạnh hoặc mất điện toàn phần trên tàu.

So với các hệ thống điện thoại tự động (MAT – Manual Automatic Telephone) hay điện thoại nguồn chung (CBT – Common Battery Telephone) vốn phụ thuộc vào nguồn DC trung tâm (thường là 24 VDC hoặc 48 VDC) và tổng đài điều khiển (PBX/PABX), Hệ thống thông thoại Batteryless Telephone System được thiết kế theo triết lý “càng đơn giản càng tin cậy”. Mỗi trạm thoại là một đơn vị độc lập, khi kết nối vào cùng một mạch đường dây sẽ hình thành một vòng liên lạc khép kín. Ngay cả khi nhiều phân đoạn nguồn DC trên tàu bị cô lập hoặc tổng đài trung tâm bị phá hủy, các mạch SPT vẫn tiếp tục hoạt động miễn là cáp vật lý còn nguyên vẹn.

Về mặt nguyên lý, transducer của Sound Powered Telephone thường sử dụng cấu trúc moving armature hoặc balanced armature. Áp suất âm thanh từ giọng nói tác động lên màng rung, làm thay đổi vị trí phần tử sắt từ trong từ trường của nam châm vĩnh cửu, gây biến thiên từ thông qua cuộn dây và tạo ra sức điện động cảm ứng. Tín hiệu điện này, mặc dù có biên độ nhỏ (thường vài chục đến vài trăm mV), nhưng đủ để truyền qua cáp đồng có trở kháng thấp đến các trạm khác, nơi một transducer tương tự sẽ chuyển đổi ngược lại thành dao động cơ học và âm thanh nghe được.

Để đảm bảo chất lượng thoại trong môi trường ồn cao như buồng máy, boong ngoài trời, khu vực bơm hàng, các handset/headset SPT thường được thiết kế với:

• Đáp tuyến tần số tối ưu cho dải thoại (khoảng 300 Hz – 3400 Hz), tập trung vào vùng tần số mang thông tin ngôn ngữ quan trọng.
• Độ nhạy cao để tận dụng tối đa năng lượng âm thanh đầu vào, giảm suy hao trên đường dây dài.
• Khả năng chống ồn thụ động thông qua thiết kế chụp tai, chụp miệng, vật liệu cách âm và hình dạng ống dẫn âm.

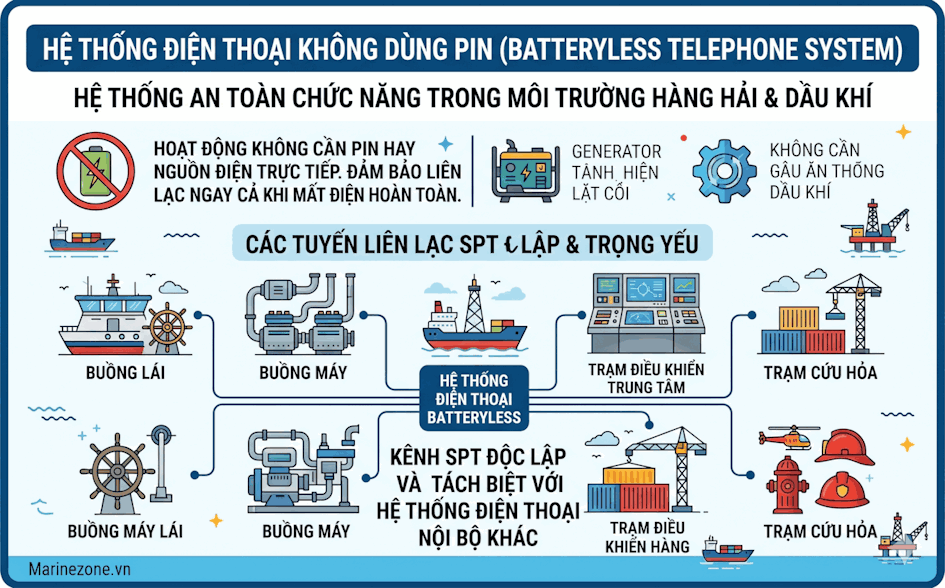

Trong môi trường hàng hải và dầu khí ngoài khơi, Hệ thống thông thoại Batteryless Telephone System không chỉ là một phương tiện liên lạc thông thường mà còn là một thành phần của hệ thống an toàn chức năng. Các tuyến liên lạc trọng yếu như Buồng lái – Buồng máy – Buồng máy lái – Trạm điều khiển trung tâm – Trạm điều khiển hàng – Trạm cứu hỏa thường được yêu cầu phải có kênh SPT độc lập, tách biệt với các hệ thống điện thoại nội bộ khác.

Điều này nhằm đảm bảo rằng trong các kịch bản khẩn cấp như:

• Mất điện hoàn toàn (blackout / dead ship) do sự cố máy phát, cháy buồng máy hoặc lỗi hệ thống phân phối điện.
• Cháy lan làm hư hỏng cáp nguồn, tủ phân phối, tủ tổng đài điện thoại hoặc thiết bị điện tử.
• Ngập nước cục bộ gây chập mạch, làm mất nguồn DC trung tâm hoặc phá hủy các thiết bị vi xử lý.
• Sự cố do quá áp, sét đánh, nhiễu điện từ mạnh từ hệ thống vô tuyến công suất lớn.

thì kênh liên lạc SPT vẫn duy trì được khả năng hoạt động tối thiểu để phục vụ điều động tàu, chỉ huy chữa cháy, cô lập khoang, điều khiển khẩn cấp hệ thống đẩy và phối hợp cứu nạn.

Các tiêu chuẩn và quy phạm quốc tế như SOLAS, 46 CFR, IEC 60945, cùng với các quy phạm của các tổ chức Đăng kiểm (DNV, ABS, LR, RINA, CCS, VR…) quy định rõ yêu cầu về số lượng tuyến, vị trí lắp đặt, khả năng chịu môi trường và tính sẵn sàng của Hệ thống thông thoại Batteryless Telephone System. Một số yêu cầu kỹ thuật thường gặp bao gồm:

• Khả năng hoạt động trong môi trường nhiệt độ, độ ẩm, rung lắc, sương muối và phun nước biển theo các mức khắc nghiệt được nêu trong IEC 60945.
• Khả năng duy trì liên lạc khi một phần tuyến cáp bị hư hỏng, thông qua bố trí tuyến cáp vòng, tuyến dự phòng hoặc phân đoạn mạch độc lập.
• Khả năng vận hành trong khu vực nguy hiểm (hazardous area) với phiên bản thiết bị chống cháy nổ (Ex) khi lắp đặt trên tàu chở dầu, tàu LNG/LPG, FPSO, FSO, giàn khoan.

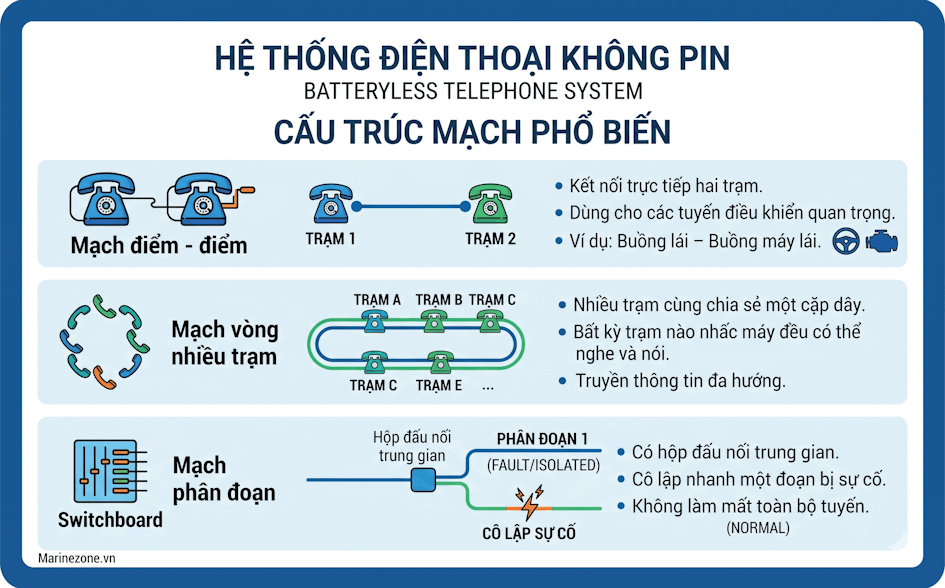

Về mặt kiến trúc mạng, Batteryless Telephone System thường được tổ chức theo các dạng mạch sau:

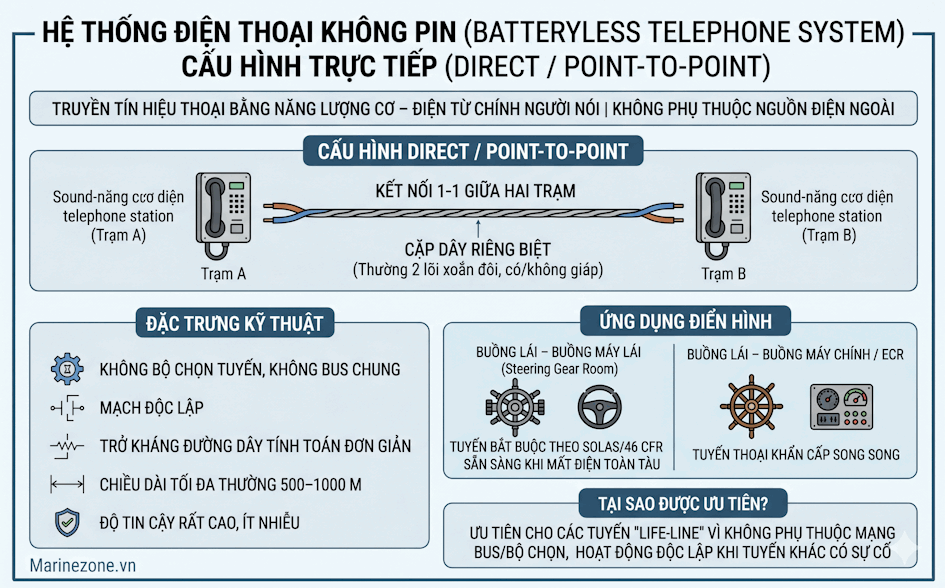

• Mạch điểm – điểm (point-to-point): kết nối trực tiếp hai trạm, thường dùng cho các tuyến điều khiển quan trọng như Buồng lái – Buồng máy lái.

• Mạch vòng nhiều trạm (party line): nhiều trạm cùng chia sẻ một cặp dây, bất kỳ trạm nào nhấc máy đều có thể nghe và nói với các trạm khác trên cùng mạch.

• Mạch phân đoạn với hộp đấu nối trung gian, cho phép cô lập nhanh một đoạn bị sự cố mà không làm mất toàn bộ tuyến.

Do không có tổng đài điều khiển, việc lựa chọn tuyến liên lạc trong Sound Powered Telephone được thực hiện hoàn toàn bằng cơ khí – điện thông qua:

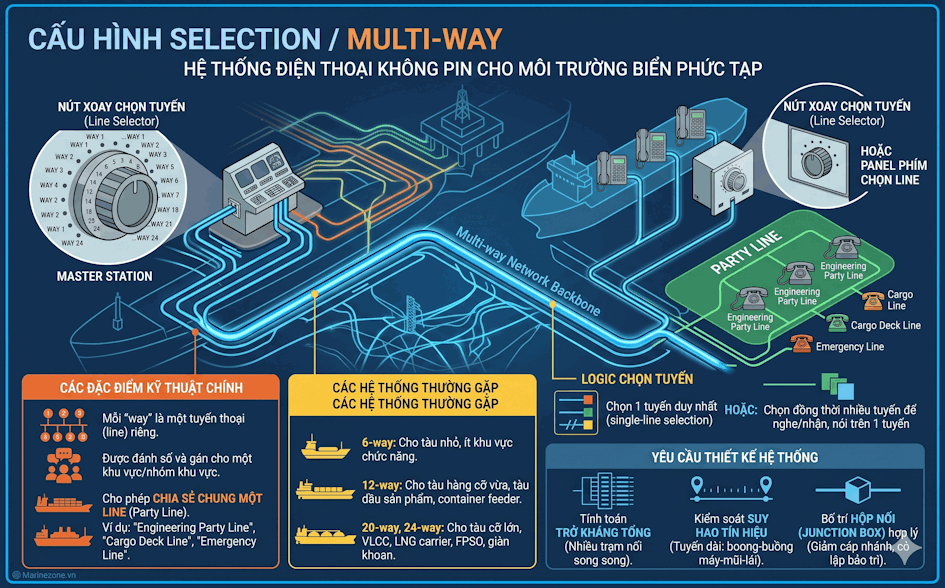

• Công tắc chọn tuyến (selector switch) trên mỗi trạm, cho phép người dùng chọn mạch cần kết nối.
• Hộp chuyển mạch (junction/selector box) đặt tại các vị trí trung tâm, nơi nhiều tuyến SPT hội tụ.

Khả năng miễn nhiễm với tấn công mạng, lỗi phần mềm, treo mạch số, nhiễu sóng vô tuyến là một ưu điểm nổi bật của Batteryless Telephone System. Trong bối cảnh số hóa và kết nối IP ngày càng sâu rộng trên tàu (IP-PBX, VoIP, mạng LAN, Wi-Fi, hệ thống giám sát từ xa), SPT đóng vai trò như một lớp bảo vệ vật lý tách biệt hoàn toàn với hạ tầng IT/OT, đảm bảo rằng kênh liên lạc khẩn cấp không bị ảnh hưởng bởi các sự cố an ninh mạng hoặc lỗi cấu hình hệ thống số.

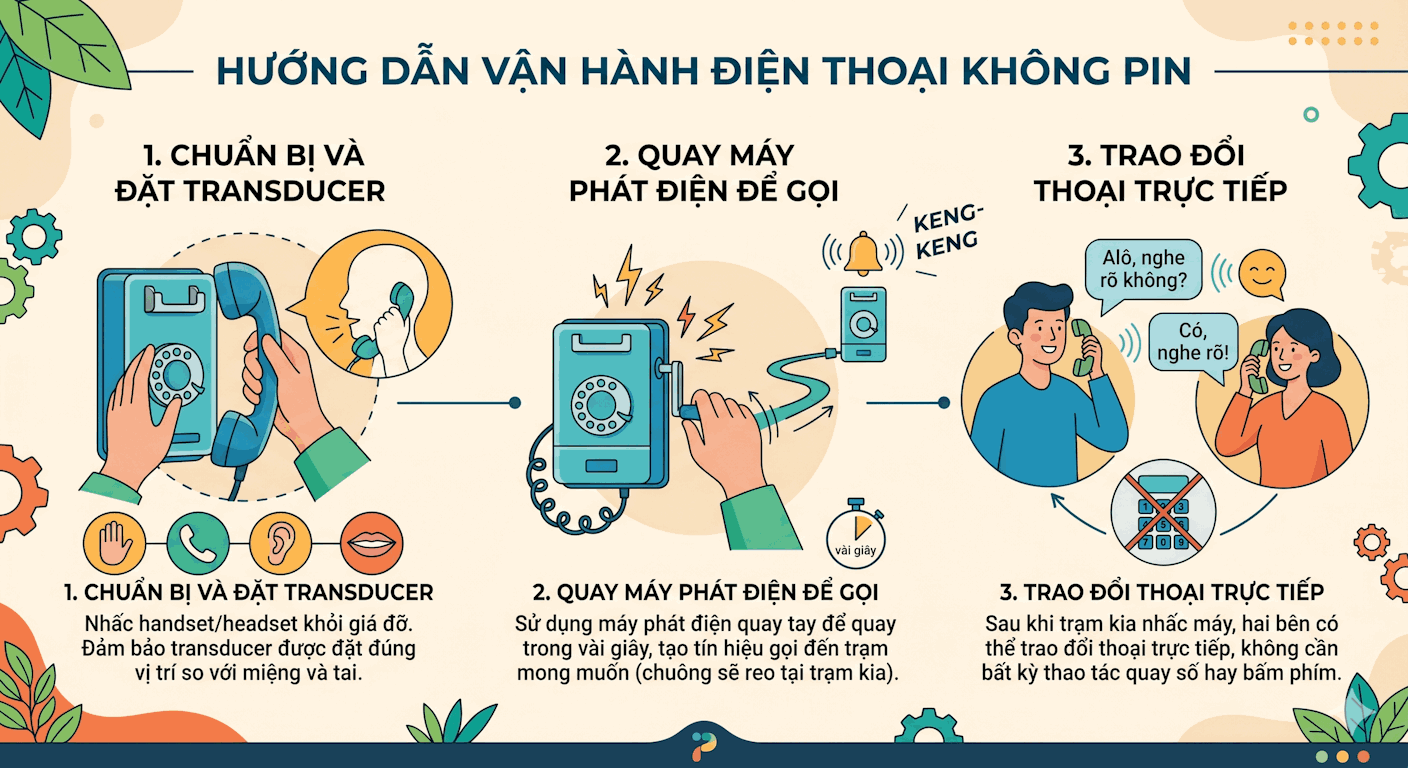

Về mặt vận hành, người sử dụng chỉ cần:

• Nhấc handset/headset khỏi giá đỡ, đảm bảo transducer được đặt đúng vị trí so với miệng và tai.
• Sử dụng máy phát điện quay tay để quay trong vài giây, tạo tín hiệu gọi đến trạm mong muốn (chuông sẽ reo tại trạm kia).
• Sau khi trạm kia nhấc máy, hai bên có thể trao đổi thoại trực tiếp, không cần bất kỳ thao tác quay số hay bấm phím.

Trong thiết kế hệ thống an toàn hàng hải hiện đại, Hệ thống thông thoại Batteryless Telephone System thường được tích hợp song song với các hệ thống khác như Public Address & General Alarm (PA/GA), hệ thống Intercom, hệ thống VHF nội bộ. Tuy nhiên, SPT luôn được phân loại là “lớp phòng thủ cuối cùng” cho thông tin liên lạc, bởi khả năng hoạt động độc lập với mọi nguồn điện và hạ tầng điều khiển trung tâm. Điều này đặc biệt quan trọng trên các tàu chở dầu, tàu LNG/LPG, FPSO, FSO, giàn khoan, nơi mà một sự cố cháy nổ hoặc mất điện toàn phần có thể làm tê liệt hầu hết các hệ thống điện tử, trong khi nhu cầu chỉ huy, điều phối và cứu nạn lại tăng lên mức tối đa.

Từ góc độ kỹ thuật, việc thiết kế, lựa chọn và bố trí Batteryless Telephone System đòi hỏi phải xem xét đồng thời các yếu tố: chiều dài tuyến cáp, suy hao đường dây, số lượng trạm trên mỗi mạch, mức ồn môi trường, yêu cầu chống cháy nổ, yêu cầu phân cấp an toàn theo SOLAS và quy phạm Đăng kiểm. Các tính toán về trở kháng đường dây, mức áp tín hiệu tại đầu thu, cũng như kiểm tra tương thích điện từ (EMC) theo IEC 60945 là những nội dung quan trọng để đảm bảo hệ thống đạt hiệu năng và độ tin cậy như mong muốn.

2. Nguyên lý hoạt động và cấu trúc kỹ thuật của Hệ thống thông thoại Batteryless Telephone System

Hệ thống thông thoại Batteryless Telephone System vận hành dựa trên chuỗi chuyển đổi năng lượng cơ – điện hoàn toàn thụ động, trong đó giọng nói và chuyển động quay tay là hai nguồn năng lượng chính. Ở tầng thoại, transducer điện từ động với màng ngăn, cuộn dây và nam châm vĩnh cửu tạo ra tín hiệu AC có biên độ đủ lớn để truyền xa trên mạch vòng kín, đồng thời duy trì độ rõ trong dải tần 300 Hz – 3,4 kHz. Tầng báo hiệu sử dụng máy phát quay tay magneto, có thể kết hợp tụ điện để hình thành “pin ảo” phục vụ khuếch đại tạm thời. Các kiến trúc hiện đại áp dụng mô hình hybrid, thêm lớp mạch chủ động khi có nguồn nhưng tự động quay về chế độ batteryless, đảm bảo liên lạc khẩn cấp tin cậy, miễn nhiễm nhiễu RF và MTBF rất cao.

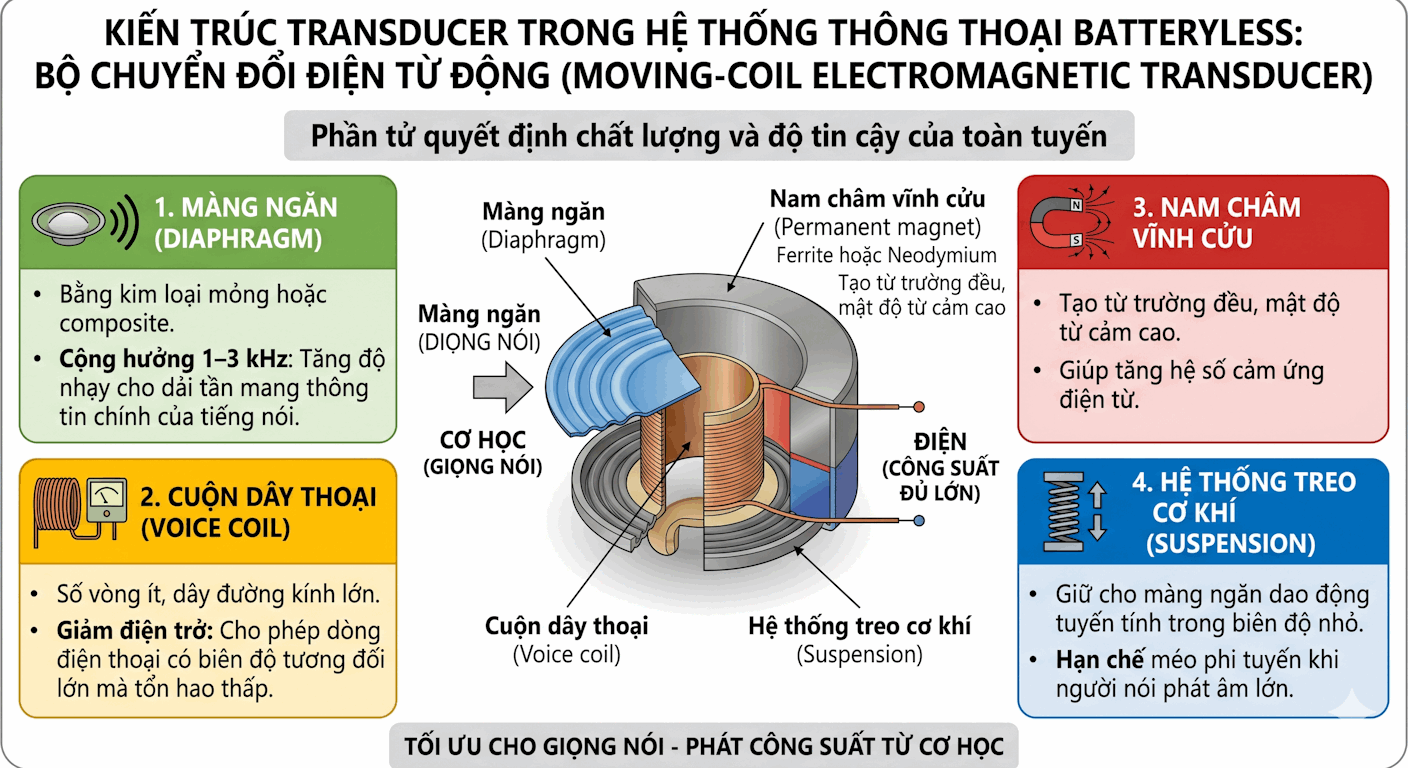

2.1. Cơ chế chuyển đổi năng lượng cơ – điện trong Sound Powered Telephone

Trong kiến trúc của Hệ thống thông thoại Batteryless Telephone System, bộ chuyển đổi năng lượng cơ – điện (electro-mechanical transducer) đóng vai trò là phần tử trung tâm quyết định chất lượng và độ tin cậy của toàn tuyến. Transducer này thường là loại điện từ động (moving-coil electromagnetic transducer) có trở kháng thấp, được tối ưu riêng cho dải tần thoại và cho khả năng phát công suất điện đủ lớn chỉ từ năng lượng cơ học của giọng nói.

Cấu trúc cơ bản gồm:

• Màng ngăn (diaphragm) bằng kim loại mỏng hoặc composite, có độ đàn hồi và độ cứng được tính toán để cộng hưởng trong vùng 1–3 kHz, giúp tăng độ nhạy cho dải tần mang thông tin chính của tiếng nói.
• Cuộn dây thoại (voice coil) có số vòng ít, dây đường kính lớn hơn so với micro điện động thông thường để giảm điện trở, cho phép dòng điện thoại có biên độ tương đối lớn mà tổn hao thấp.
• Nam châm vĩnh cửu (thường là ferrite hoặc neodymium trong các thiết kế hiện đại) tạo từ trường đều, mật độ từ cảm cao, giúp tăng hệ số cảm ứng điện từ.

• Hệ thống treo cơ khí (suspension) giữ cho màng ngăn dao động tuyến tính trong biên độ nhỏ, hạn chế méo phi tuyến khi người nói phát âm lớn.

Khi người dùng nói vào ống nói, áp suất âm thanh tác động lên màng ngăn tạo ra dao động cơ học. Dao động này truyền trực tiếp sang cuộn dây gắn cứng với màng. Khi cuộn dây chuyển động trong từ trường tĩnh của nam châm vĩnh cửu, các đường sức từ bị cắt, sinh ra suất điện động cảm ứng theo định luật Faraday–Lenz. Điện áp cảm ứng này có dạng xoay chiều, biên độ tỷ lệ với:

• Biên độ dao động của màng (tương ứng với độ lớn tiếng nói).
• Tần số dao động (tần số thành phần của giọng nói).
• Mật độ từ cảm của nam châm và chiều dài dây dẫn nằm trong từ trường.

Do thiết kế tối ưu cho hiệu suất cơ – điện, transducer trong hệ thống sound powered có thể tạo ra mức điện áp thoại điển hình khoảng vài chục đến vài trăm mV RMS trên tải danh định (thường 50–600 Ω), đủ để truyền đi trên đường dây dài hàng trăm mét đến vài kilomet mà vẫn duy trì mức tín hiệu sử dụng được, miễn là trở kháng đường dây được tính toán phù hợp.

Tín hiệu điện thoại này mang trọn vẹn thông tin về tần số, biên độ, đặc tính phổ của giọng nói. Tại trạm nhận, một transducer tương tự nhưng làm việc ở chế độ “loa” sẽ biến đổi dòng điện biến thiên thành lực từ tác động ngược lên màng ngăn, tái tạo lại sóng âm. Toàn bộ quá trình là thụ động 100%, không có giai đoạn khuếch đại bán dẫn, không cần nguồn DC nuôi, do đó không phụ thuộc vào bất kỳ hệ thống cấp điện trung tâm nào trên tàu.

Về mặt kỹ thuật, tuyến thoại thường được thiết kế như một mạch vòng kín (loop circuit) với trở kháng tổng được kiểm soát để:

• Giảm suy hao đường dây (line attenuation) trên cáp xoắn đôi hoặc cáp nhiều đôi.
• Hạn chế nhiễu xuyên âm giữa các đôi dây trong cùng bó cáp.
• Đảm bảo ổn định mức âm lượng giữa các trạm, kể cả khi có nhiều trạm mắc song song trên cùng một tuyến party line.

Nhờ cấu trúc thuần cơ – điện, không có linh kiện nhạy cảm như IC, transistor, hệ thống vẫn hoạt động ổn định trong điều kiện nhiệt độ, độ ẩm, rung chấn, sương muối và môi trường nhiễu điện từ rất cao trên tàu biển, giàn khoan hoặc nhà máy công nghiệp nặng.

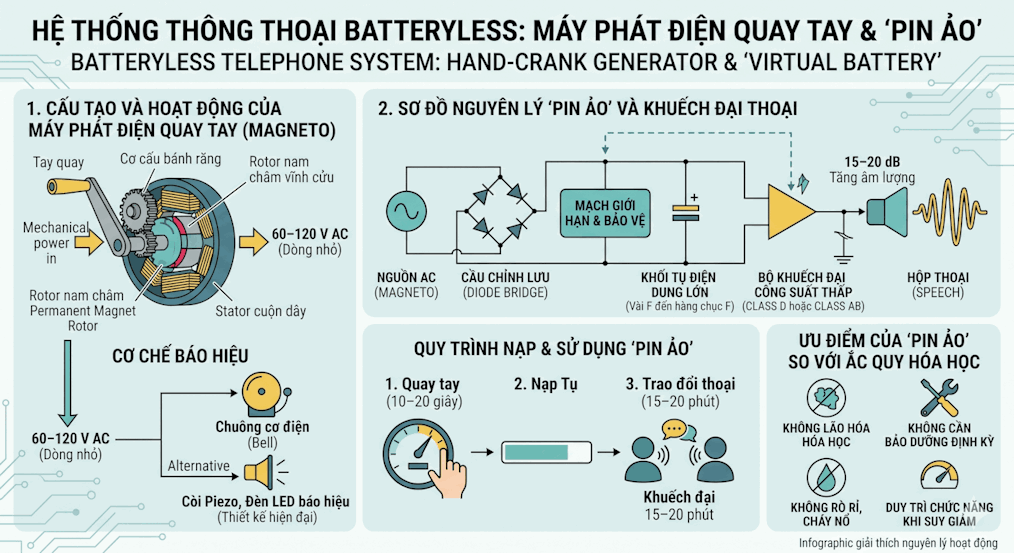

2.2. Cơ chế báo hiệu cuộc gọi bằng máy phát điện quay tay

Để thực hiện chức năng báo hiệu cuộc gọi trong khi vẫn duy trì nguyên tắc “không dùng pin, không dùng ắc quy”, Hệ thống thông thoại Batteryless Telephone System tích hợp máy phát điện quay tay (hand-crank magneto generator) tại mỗi trạm hoặc tại các trạm chủ chốt. Về bản chất, đây là một máy phát điện xoay chiều công suất nhỏ, được tối ưu để tạo ra điện áp tương đối cao (thường 60–120 V AC) nhưng dòng nhỏ, đủ kích hoạt chuông cơ, còi điện hoặc mạch báo hiệu.

Cấu tạo điển hình của magneto gồm:

• Rotor nam châm vĩnh cửu gắn với tay quay, khi quay tạo từ trường quay.
• Stator cuộn dây cố định, trong đó từ thông biến thiên sinh ra điện áp xoay chiều.
• Cơ cấu truyền động (bánh răng, ly hợp) để tối ưu tốc độ quay rotor so với tốc độ quay tay của người dùng, đảm bảo điện áp đầu ra nằm trong dải thiết kế.

Khi người gọi xoay tay quay, điện áp AC được tạo ra sẽ được đưa lên đường dây báo hiệu. Tại trạm đích, điện áp này đi qua:

• Chuông cơ điện (bell) với cơ cấu gõ búa truyền thống.
• Hoặc còi piezo, đèn LED báo hiệu trong các thiết kế hiện đại.

Trong nhiều hệ thống mới, năng lượng từ tay quay còn được khai thác hiệu quả hơn bằng cách nạp vào tụ điện dung lớn (capacitor bank). Sơ đồ nguyên lý thường bao gồm:

• Cầu chỉnh lưu (diode bridge) để chuyển AC từ magneto thành DC.
• Mạch giới hạn điện áp và bảo vệ quá áp cho tụ.
• Khối tụ điện dung lớn (vài F đến hàng chục F) lưu trữ năng lượng.
• Bộ khuếch đại công suất thấp (class D hoặc class AB) dùng năng lượng từ tụ để nâng mức tín hiệu thoại.

Sau khi quay tay trong một khoảng thời gian ngắn (ví dụ 10–20 giây), tụ được nạp đủ để cung cấp năng lượng cho bộ khuếch đại hoạt động liên tục trong khoảng 15–20 phút. Trong thời gian này, mức âm lượng thoại có thể tăng thêm 15–20 dB, rất hữu ích trong môi trường ồn cao như buồng máy, boong ngoài trời hoặc khu vực gần thiết bị quay lớn.

Cơ chế này tạo nên một dạng “pin ảo” dựa trên nguyên lý tích trữ điện trường, không sử dụng phản ứng hóa học như ắc quy, do đó:

• Không bị lão hóa hóa học theo thời gian.
• Không cần quy trình bảo dưỡng, nạp xả định kỳ.
• Không phát sinh rủi ro rò rỉ điện giải hoặc khí cháy nổ.

Ngay cả khi tụ bị suy giảm dung lượng sau nhiều năm, hệ thống vẫn duy trì được chức năng thoại cơ bản ở chế độ thuần batteryless, chỉ suy giảm phần hỗ trợ khuếch đại tạm thời.

2.3. Chế độ lai (Hybrid) – Khuếch đại khi có nguồn, tự động về Batteryless khi mất điện

Các hệ thống hiện đại như Zenitel VSP-M, Jotron BTS 4000, Hanshin HSC thường được thiết kế theo triết lý hybrid, kết hợp ưu điểm của hệ thống batteryless truyền thống với sự tiện lợi của hệ thống có nguồn. Về mặt kỹ thuật, mỗi trạm sẽ có hai “lớp” mạch:

• Lớp mạch thụ động: bao gồm transducer, đường dây thoại, mạch ghép nối, đảm bảo liên lạc cơ bản không phụ thuộc nguồn.
• Lớp mạch chủ động: bao gồm bộ khuếch đại, mạch điều khiển, rơ-le, đèn báo, còi ngoài, được nuôi bằng nguồn 24 V DC từ mạng điện tàu.

Trong điều kiện bình thường, khi nguồn 24 V DC sẵn có, hệ thống hoạt động ở chế độ “có khuếch đại”, cho phép:

• Gọi nhanh bằng nút nhấn (Press to Call): mạch điều khiển sử dụng nguồn DC để kích hoạt chuông, còi hoặc đèn tại trạm đích mà không cần quay tay magneto, rút ngắn thời gian báo hiệu.
• Tăng âm lượng và độ rõ: bộ khuếch đại công suất nâng mức tín hiệu thoại, có thể kết hợp với loa ngoài để phủ âm khu vực rộng hoặc môi trường ồn cao.
• Kích hoạt đèn chớp, còi báo động thông qua tiếp điểm rơ-le tích hợp, cho phép tích hợp với hệ thống báo cháy, báo sự cố hoặc hệ thống PA/GA.

Khi nguồn 24 V DC bị mất (mất điện toàn tàu, sự cố UPS, cháy nổ làm hỏng cáp nguồn…), mạch điện được thiết kế sao cho phần khuếch đại và điều khiển sẽ được bypass hoặc tách ra khỏi tuyến thoại chính. Các tiếp điểm chuyển mạch (thường là rơ-le tự rơi hoặc mạch FET chuyên dụng) sẽ tự động nối trực tiếp transducer với đường dây sound powered, đưa hệ thống quay về chế độ Batteryless thuần túy.

Trong chế độ này, người dùng vẫn có thể:

• Đàm thoại hai chiều nhờ năng lượng từ giọng nói, như một hệ thống sound powered cổ điển.
• Sử dụng máy phát quay tay để báo hiệu cuộc gọi nếu hệ thống được trang bị magneto.

Cách tổ chức mạch hybrid như vậy đảm bảo rằng mọi tính năng “thông minh” phụ thuộc nguồn chỉ là lớp bổ sung, không bao giờ làm suy yếu chức năng cốt lõi là liên lạc khẩn cấp khi mất điện. Đây là điểm khác biệt căn bản giữa Hệ thống thông thoại Batteryless Telephone System và các hệ thống điện thoại nội bộ IP, analog hoặc số phụ thuộc hoàn toàn vào nguồn và thiết bị trung tâm.

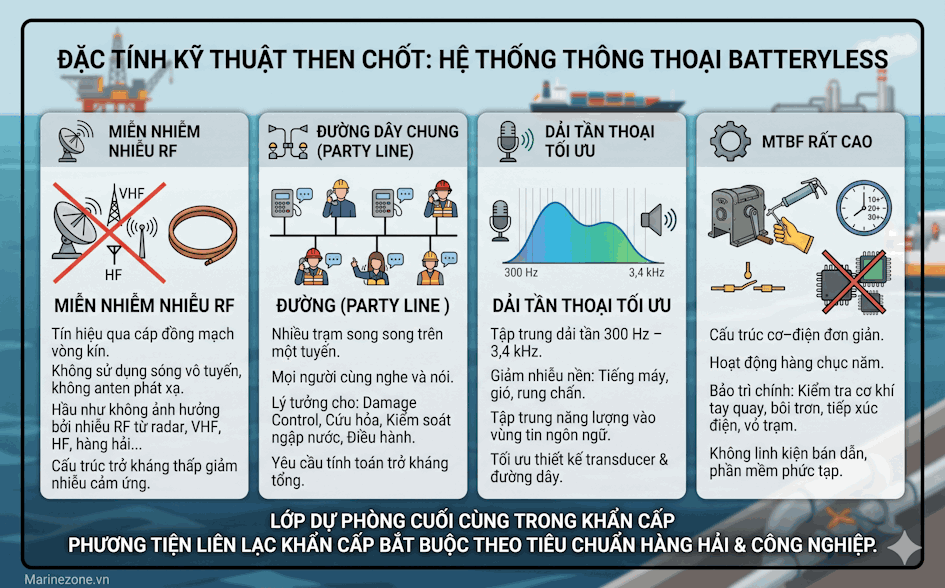

2.4. Đặc tính kỹ thuật nổi bật của Hệ thống thông thoại Batteryless Telephone System

Một số đặc tính kỹ thuật then chốt giúp hệ thống này được ưa chuộng trong môi trường khắc nghiệt, đặc biệt trên tàu biển, giàn khoan, nhà máy điện, nhà máy hóa chất:

• Miễn nhiễm nhiễu RF: Tín hiệu thoại được truyền dưới dạng dòng điện trong mạch vòng kín trên cáp đồng, không sử dụng sóng vô tuyến, không có anten phát xạ. Do đó, hệ thống hầu như không bị ảnh hưởng bởi nhiễu RF từ radar, VHF, HF, AIS, thiết bị vô tuyến hàng hải hoặc các nguồn phát công suất lớn khác. Cấu trúc trở kháng thấp của đường dây cũng làm giảm khả năng thu nhiễu cảm ứng từ trường bên ngoài.
• Đường dây chung (Party Line): Nhiều trạm có thể được mắc song song trên cùng một tuyến, tạo thành một “đường dây chung” cho phép mọi người cùng nghe và nói. Cách tổ chức này đặc biệt phù hợp cho điều khiển thiệt hại (Damage Control), phối hợp cứu hỏa, kiểm soát ngập nước, hoặc điều hành nhóm bảo trì. Về mặt kỹ thuật, việc thiết kế party line đòi hỏi tính toán trở kháng tổng và phân bố mức suy hao để đảm bảo khi nhiều trạm cùng nhấc máy, mức âm lượng vẫn nằm trong giới hạn sử dụng được.

• Dải tần thoại tối ưu: Hệ thống tập trung vào dải tần 300 Hz – 3,4 kHz, tương đương dải thoại chuẩn của nhiều hệ thống viễn thông. Việc “cắt bỏ” các tần số quá thấp và quá cao giúp:
  • Giảm nhiễu nền từ tiếng máy, tiếng gió, rung chấn tần số thấp.
  • Tập trung năng lượng vào vùng mang thông tin ngôn ngữ quan trọng (formant của tiếng nói).
  • Tối ưu thiết kế transducer và đường dây cho hiệu suất cao nhất trong dải cần thiết.
• MTBF rất cao: Do cấu trúc cơ – điện đơn giản, không có linh kiện bán dẫn phức tạp, không có phần mềm, không có hệ điều hành, thời gian trung bình giữa hai hỏng hóc (MTBF) của hệ thống có thể đạt tới hàng chục năm. Các hạng mục bảo trì chủ yếu chỉ là:
  • Kiểm tra cơ khí tay quay magneto, bôi trơn nếu cần.
  • Kiểm tra tiếp xúc điện tại các đầu cốt, hộp nối.
  • Kiểm tra độ kín nước, chống ăn mòn của vỏ trạm trong môi trường biển.

Nhờ những đặc tính này, Hệ thống thông thoại Batteryless Telephone System thường được quy định như một trong các phương tiện liên lạc khẩn cấp bắt buộc trong nhiều tiêu chuẩn hàng hải và công nghiệp, đóng vai trò “lớp dự phòng cuối cùng” khi mọi hệ thống điện tử hiện đại khác có thể bị vô hiệu hóa bởi mất điện, cháy nổ hoặc sự cố hệ thống điều khiển trung tâm.

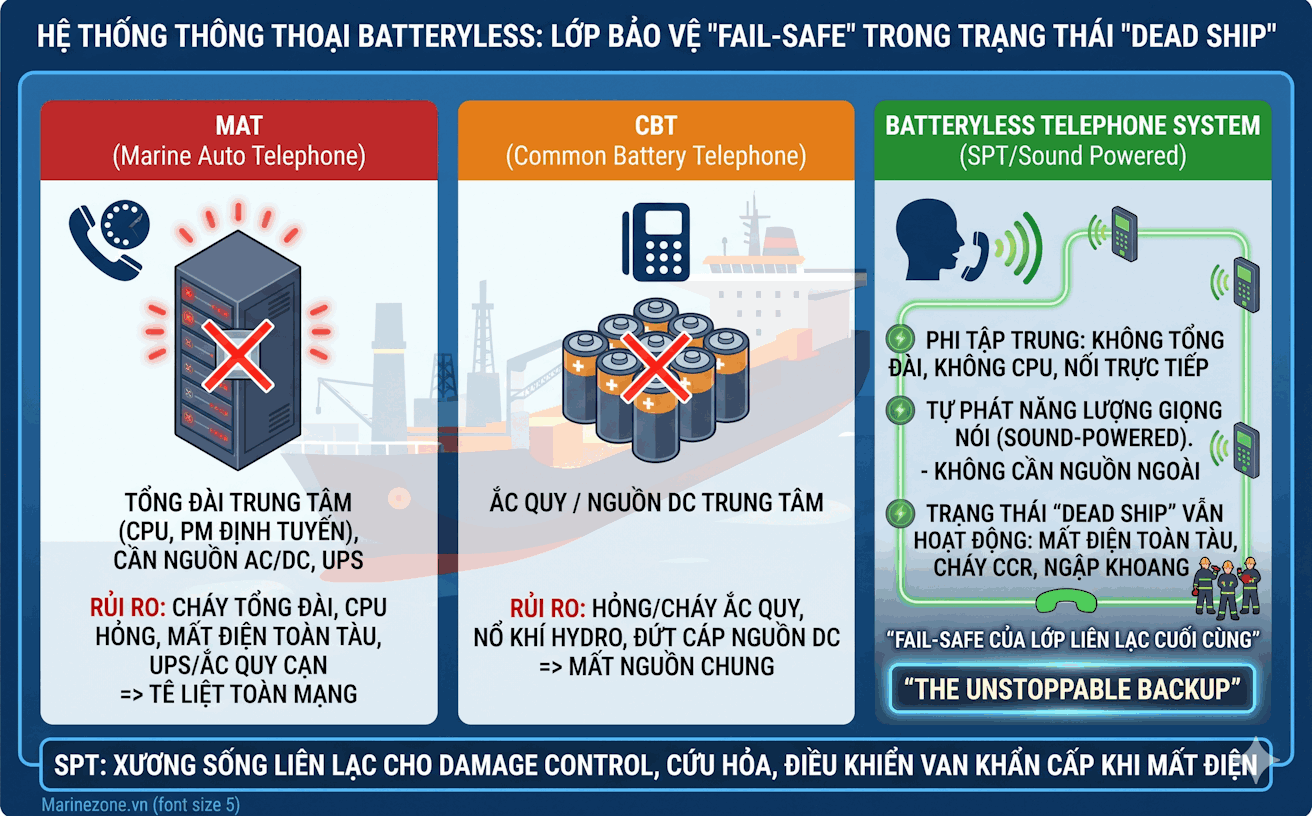

3. So sánh Hệ thống thông thoại Batteryless Telephone System với các hệ thống điện thoại khác

Hệ thống thông thoại Batteryless Telephone System nổi bật nhờ triết lý thiết kế phi tập trung và không phụ thuộc nguồn điện, tạo nên khác biệt rõ rệt so với MAT và CBT. Thay vì dựa vào tổng đài, CPU, phần mềm hay ắc quy trung tâm, các trạm SPT được nối trực tiếp bằng cáp, mỗi trạm tự “phát” nhờ năng lượng âm thanh của người nói. Cấu trúc bus hoặc vòng giúp giảm điểm lỗi tập trung, duy trì liên lạc ngay cả khi một đoạn cáp bị hỏng. Trong khi MAT và CBT dễ bị tê liệt khi mất điện, cháy tổng đài, cháy tủ ắc quy hoặc ngập khoang nguồn, SPT vẫn hoạt động, trở thành lớp liên lạc fail-safe cuối cùng trong các kịch bản khẩn cấp và trạng thái “dead ship”.

3.1. So với hệ thống điện thoại tự động (Marine Auto Telephone – MAT)

Hệ thống điện thoại tự động trên tàu biển Marine Auto Telephone (MAT) về bản chất tương tự một mạng PABX nội bộ trong tòa nhà. Mỗi thuê bao là một máy nhánh, được đánh số và quản lý tập trung bởi tổng đài trung tâm. Người sử dụng có thể:

• Quay số trực tiếp đến các trạm khác trên tàu.
• Thực hiện chuyển cuộc gọi, giữ cuộc gọi, gọi nhóm.
• Tích hợp với hệ thống Public Address (PA), intercom, hoặc các hệ thống cảnh báo khác.

Tuy nhiên, để đạt được các tính năng “thông minh” này, MAT phải dựa vào một kiến trúc phức tạp, bao gồm:

• Tổng đài trung tâm (Central Exchange):
  • Chứa CPU, mạch điều khiển, phần mềm định tuyến cuộc gọi.
  • Thực hiện phân bổ tài nguyên, cấp chuông, giám sát trạng thái off-hook/on-hook.
  • Là điểm tập trung của toàn bộ lưu lượng thoại trên tàu.
• Nguồn điện AC/DC ổn định:
  • Thường sử dụng nguồn AC từ lưới tàu, kết hợp với bộ nguồn DC, UPS hoặc ắc quy dự phòng.
  • Yêu cầu hệ thống phân phối điện, tủ điện, cầu dao, dây dẫn riêng cho tổng đài.

Do cấu trúc tập trung, MAT tồn tại các điểm yếu mang tính hệ thống:

• Single Point of Failure tại tổng đài:
  • Nếu tổng đài trung tâm bị cháy, bị ngập nước, hoặc hỏng CPU, toàn bộ mạng MAT sẽ tê liệt.
  • Ngay cả khi chỉ một module nguồn hoặc module điều khiển trong tổng đài hỏng, toàn hệ thống có thể mất khả năng định tuyến cuộc gọi.
• Phụ thuộc tuyệt đối vào nguồn điện:
  • Mất điện toàn tàu, hỏng máy phát chính và máy phát khẩn cấp, hoặc cháy tủ UPS/ắc quy sẽ khiến MAT dừng hoạt động.
  • Các biện pháp dự phòng như UPS, ắc quy chỉ kéo dài thời gian hoạt động trong một khoảng giới hạn, không đảm bảo cho các kịch bản khẩn cấp kéo dài.

Ngược lại, Hệ thống thông thoại Batteryless Telephone System (thường được gọi là Sound Powered Telephone – SPT) được thiết kế theo triết lý hoàn toàn khác:

• Không có tổng đài, không CPU, không phần mềm:
  • Các trạm thoại được nối trực tiếp với nhau bằng cáp, tạo thành các tuyến liên lạc cố định.
  • Không tồn tại khối xử lý trung tâm, do đó không có điểm lỗi tập trung như tổng đài MAT.
• Kiến trúc bus hoặc vòng (loop):
  • Các trạm có thể được nối theo dạng bus dọc theo hành lang, boong, hoặc theo dạng vòng khép kín giữa các khu vực chức năng.
  • Khi một đoạn cáp bị hỏng, các phần còn lại của tuyến vẫn có thể duy trì liên lạc nếu được thiết kế vòng hoặc có tuyến dự phòng.
• Không cần nguồn điện ngoài:
  • Micro/loa của SPT là loại sound-powered, chuyển đổi trực tiếp năng lượng âm thanh thành tín hiệu điện và ngược lại.
  • Không phụ thuộc vào lưới điện tàu, không cần UPS, không cần ắc quy.

Trong các tình huống khắc nghiệt như:

• Cháy phòng tổng đài MAT hoặc cháy tủ điện cấp nguồn cho tổng đài.
• Đứt cáp nguồn AC/DC do nổ, cháy, va chạm, ngập nước.
• Mất điện toàn tàu, bao gồm cả nguồn khẩn cấp.

Hệ thống thông thoại Batteryless Telephone System vẫn có thể duy trì liên lạc giữa các vị trí trọng yếu. Chính đặc tính phi tập trung và không phụ thuộc nguồn khiến SPT trở thành lớp bảo vệ cuối cùng khi mọi hệ thống điện tử khác đã dừng hoạt động.

3.2. So với hệ thống điện thoại nguồn chung (Common Battery Telephone – CBT)

Common Battery Telephone (CBT) là một dạng hệ thống điện thoại nội bộ đơn giản hơn MAT, thường được sử dụng trên các tàu cũ hoặc trong các khu vực không yêu cầu tính năng quay số phức tạp. Đặc trưng của CBT:

• Nguồn DC trung tâm:
  • Một bộ ắc quy hoặc bộ nguồn DC cấp điện cho toàn bộ các máy điện thoại trong mạng.
  • Điện áp thường ở mức thấp (ví dụ 24 VDC), đảm bảo an toàn và dễ triển khai trên tàu.
• Cách thức chọn trạm đơn giản:
  • Người dùng chọn trạm cần gọi bằng nút bấm, công tắc xoay, hoặc bảng chọn tuyến.
  • Không cần quay số, không cần tổng đài số phức tạp, ít phụ thuộc vào phần mềm.

So với MAT, CBT có độ tin cậy cao hơn do:

• Ít thành phần điện tử phức tạp, ít CPU, ít phần mềm.
• Cấu trúc điều khiển đơn giản, dễ bảo trì, dễ kiểm tra lỗi.

Tuy nhiên, CBT vẫn tồn tại các điểm phụ thuộc mang tính “nguồn chung”:

• Phụ thuộc vào ắc quy trung tâm:
  • Nếu ắc quy bị hỏng, bị cạn do không được nạp đầy, hoặc bị ngập nước, toàn bộ hệ thống sẽ mất nguồn.
  • Trong các tình huống cháy tủ ắc quy, nổ khí hydro, hoặc ngập khoang chứa ắc quy, CBT gần như chắc chắn dừng hoạt động.
• Phụ thuộc vào đường cáp nguồn:
  • Cáp nguồn DC chạy dọc tàu có thể bị cháy, đứt, chập do hỏa hoạn, va chạm, hoặc biến dạng kết cấu.
  • Một điểm chập nghiêm trọng có thể làm sụt áp toàn mạng, khiến tất cả các máy điện thoại CBT không thể hoạt động.

Trong khi đó, Hệ thống thông thoại Batteryless Telephone System loại bỏ hoàn toàn các phụ thuộc này:

• Không cần ắc quy, không cần bộ nạp, không cần tủ nguồn:
  • Không tồn tại rủi ro cháy nổ ắc quy, không cần giám sát dung lượng, không cần bảo dưỡng định kỳ cho nguồn.
  • Giảm đáng kể chi phí vận hành, bảo trì và kiểm định an toàn liên quan đến hệ thống nguồn.
• Mỗi trạm là một “nguồn phát” độc lập:
  • Năng lượng để truyền tín hiệu thoại được tạo ra ngay tại micro/loa của từng trạm, thông qua năng lượng âm thanh của người nói.
  • Không có khái niệm “nguồn chung” cho toàn mạng, do đó không có điểm lỗi tập trung về nguồn.
• Chỉ cần cáp tín hiệu:
  • Cáp chỉ mang tín hiệu âm tần mức thấp, không mang dòng cấp nguồn lớn, giảm nguy cơ cháy cáp.
  • Khi một tuyến cáp bị hỏng, các tuyến khác vẫn có thể hoạt động độc lập, tùy theo cấu trúc mạng được thiết kế.

Trong các tiêu chuẩn an toàn hàng hải, mức độ Fail-safe của một hệ thống liên lạc được đánh giá dựa trên khả năng duy trì hoạt động khi các thành phần phụ trợ (nguồn, điều khiển, phần mềm) bị mất. Với việc:

• Không phụ thuộc nguồn điện ngoài.
• Không có tổng đài, không có bộ điều khiển trung tâm.
• Cấu trúc tuyến đơn giản, dễ dự đoán hành vi khi xảy ra sự cố.

Hệ thống thông thoại Batteryless Telephone System đạt được mức Fail-safe cao nhất trong nhóm các hệ thống điện thoại nội bộ trên tàu, trở thành lớp liên lạc tối thiểu nhưng gần như không thể bị vô hiệu hóa bởi các sự cố điện – điện tử thông thường.

3.3. Ưu thế chiến lược của Hệ thống thông thoại Batteryless Telephone System trong tình huống khẩn cấp

Trong các kịch bản khẩn cấp trên tàu biển, chuỗi sự cố thường diễn tiến theo hướng bất lợi cho các hệ thống phụ thuộc điện:

• Cháy buồng máy, cháy phòng điều khiển, cháy tủ điện chính.
• Ngập khoang do va chạm, thủng vỏ, hỏng van, vỡ ống.
• Mất điện toàn tàu, bao gồm cả máy phát khẩn cấp và tủ ắc quy.

Khi đó, các hệ thống MAT và CBT thường bị ảnh hưởng theo các cơ chế sau:

• MAT:
  • Mất nguồn cho tổng đài trung tâm, CPU dừng, phần mềm không chạy, toàn bộ thuê bao mất liên lạc.
  • Cháy hoặc ngập phòng đặt tổng đài khiến cả mạng MAT bị loại khỏi cuộc chơi, dù một số khu vực khác trên tàu vẫn còn điện.
• CBT:
  • Cháy tủ ắc quy, chập cáp nguồn DC làm sụt áp toàn mạng, các máy điện thoại không còn đủ điện áp để hoạt động.
  • Ngập khoang chứa ắc quy hoặc tủ nguồn khiến hệ thống phải cô lập để tránh nguy cơ chập, dẫn đến mất liên lạc.

Trong trạng thái tàu “dead ship” – mất hoàn toàn nguồn động lực và nguồn điện, Hệ thống thông thoại Batteryless Telephone System trở thành phương tiện liên lạc chiến lược duy nhất còn khả dụng để:

• Cho phép thuyền trưởng và buồng lái liên lạc với nhóm Damage Control tại:
  • Các khoang máy, khoang hàng, khoang dằn.
  • Các trạm cứu hỏa, trạm điều khiển van khẩn cấp.
• Điều khiển và phối hợp vận hành van khẩn cấp, bơm cứu hỏa, bơm dằn:
  • Truyền lệnh mở/đóng van cách ly, van dằn, van nhiên liệu khi hệ thống điều khiển tự động đã mất nguồn.
  • Điều phối việc khởi động, dừng, chuyển tuyến bơm cứu hỏa, bơm dằn bằng chỉ thị thoại trực tiếp.
• Phối hợp với đội cứu hộ bên ngoài:
  • Khi lực lượng cứu hộ lên tàu trong trạng thái “dead ship”, SPT cung cấp một kênh liên lạc đơn giản, trực quan, không cần huấn luyện phức tạp.
  • Đảm bảo liên lạc giữa boong, buồng lái, khu vực tập kết, và các điểm kiểm soát hư hỏng.

Về mặt chiến lược an toàn, SPT thường được bố trí dọc theo các tuyến di chuyển và các vị trí chức năng trọng yếu, ví dụ:

• Buồng lái – buồng máy – phòng điều khiển trung tâm (CCR).
• Trạm điều khiển chữa cháy – khu vực bơm cứu hỏa – khoang hàng.
• Vị trí tập kết thuyền viên – khu vực xuồng cứu sinh – boong chính.

Cách bố trí này đảm bảo rằng, ngay cả khi:

• Hệ thống MAT bị vô hiệu hóa do cháy tổng đài.
• Hệ thống CBT dừng do cháy tủ ắc quy hoặc ngập khoang nguồn.

Thì vẫn tồn tại một “xương sống” liên lạc tối thiểu, cho phép chỉ huy tàu:

• Đánh giá nhanh tình trạng hư hỏng ở các khu vực khác nhau.
• Ra lệnh cô lập khoang, điều khiển van, điều phối chữa cháy và chống chìm.
• Giữ liên lạc liên tục với các đội công tác trong môi trường khói, nhiệt, tiếng ồn cao.

Chính vì khả năng duy trì hoạt động trong những điều kiện mà hầu hết các hệ thống điện tử khác đã bị loại bỏ, nhiều chuyên gia an toàn hàng hải gọi Hệ thống thông thoại Batteryless Telephone System là “The Unstoppable Backup” – lớp dự phòng không thể bị đánh gục. Không nhằm thay thế các hệ thống hiện đại như MAT hay CBT về mặt tiện nghi và tính năng, SPT đóng vai trò nền tảng tối thiểu trong mọi chiến lược an toàn tàu biển hiện đại, đảm bảo rằng luôn tồn tại một kênh liên lạc cơ học – âm học, độc lập với điện, để duy trì khả năng chỉ huy và kiểm soát trong những kịch bản xấu nhất.

4. Cấu hình hệ thống, phân loại và ứng dụng thực tế

Phần này trình bày tổng quan về cách tổ chức, mở rộng và ứng dụng thực tế của hệ thống thông thoại không nguồn trên tàu và giàn khoan. Trọng tâm là mối liên hệ giữa cấu hình kỹ thuật, quy mô – loại tàu và yêu cầu an toàn theo chuẩn quốc tế. Nội dung làm rõ các dạng cấu hình từ đơn giản đến phức tạp, cách phân bổ tuyến, lõi cáp và logic kết nối để vẫn duy trì nguyên lý hoạt động không phụ thuộc nguồn điện ngoài nhưng đáp ứng được nhu cầu vận hành hiện đại. Đồng thời, phần này cũng khái quát các chuẩn hệ thống 12-way, 20-way, 24-way và cách chúng được tối ưu theo GA plan, cũng như các nhóm ứng dụng điển hình tại những vị trí chiến lược như buồng lái, buồng máy, CCR, boong hở và khu vực nguy hiểm cháy nổ.

4.1. Các cấu hình cơ bản của Hệ thống thông thoại Batteryless Telephone System

Tùy theo quy mô tàu, chiều dài tuyến cáp, mức độ phân tán của các khu vực chức năng và yêu cầu vận hành – an toàn theo SOLAS, 46 CFR, IBC/IGC Code, Hệ thống thông thoại Batteryless Telephone System có thể được triển khai theo nhiều cấu hình với mức độ phức tạp khác nhau. Về bản chất, mọi cấu hình đều dựa trên nguyên lý: truyền tín hiệu thoại bằng năng lượng cơ – điện từ chính người nói, không phụ thuộc nguồn điện ngoài, nhưng cách tổ chức tuyến, phân bổ lõi cáp và logic kết nối sẽ khác nhau.

• Cấu hình trực tiếp (Direct / Point-to-Point)

  Cấu hình này sử dụng kết nối 1–1 giữa hai trạm, mỗi cặp trạm được nối bằng một cặp dây riêng biệt (thường là 2 lõi xoắn đôi, có hoặc không có giáp). Đặc trưng kỹ thuật:

  • Không có bộ chọn tuyến, không có bus chung; mỗi tuyến là một mạch độc lập.
  • Trở kháng đường dây được tính toán đơn giản, chiều dài tối đa thường từ 500–1000 m tùy loại thiết bị và tiết diện cáp.
  • Độ tin cậy rất cao, ít điểm nối trung gian, ít nguy cơ nhiễu xuyên kênh.

  Ứng dụng điển hình:

  • Buồng lái – Buồng máy lái (Steering Gear Room): tuyến bắt buộc theo SOLAS/46 CFR, yêu cầu luôn sẵn sàng kể cả khi mất điện toàn tàu.
  • Buồng lái – Buồng máy chính / ECR: dùng như tuyến thoại khẩn cấp song song với VHF nội bộ hoặc sound-powered telephone khác.

  Trong thiết kế, cấu hình point-to-point thường được ưu tiên cho các tuyến “life-line” vì không phụ thuộc vào bất kỳ mạng bus hay bộ chọn tuyến nào; khi một tuyến khác gặp sự cố, tuyến này vẫn hoạt động độc lập.

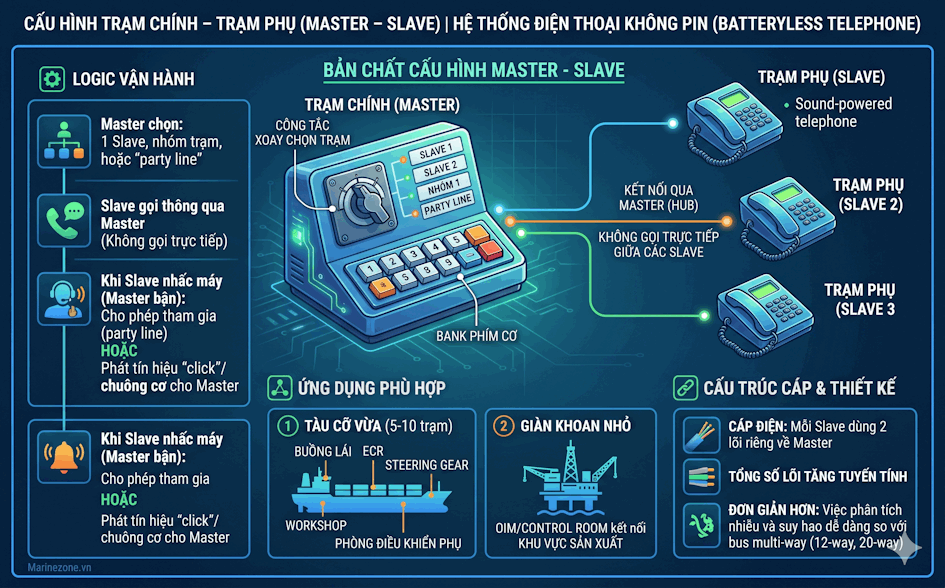

• Cấu hình Master – Slave

  Ở cấu hình này, một trạm chính (Master) được trang bị công tắc xoay chọn trạm hoặc bank phím cơ, cho phép lựa chọn liên lạc với từng trạm phụ (Slave) hoặc với một nhóm trạm. Về mặt điện, mỗi trạm Slave vẫn có cặp dây riêng về Master, nhưng logic vận hành linh hoạt hơn:

  • Master có thể chọn 1 Slave cụ thể, hoặc đặt ở chế độ “party line” để nhiều Slave cùng tham gia.
  • Các trạm Slave không gọi trực tiếp lẫn nhau, mà thông qua Master như một “hub” thoại.
  • Khi một Slave nhấc máy trong lúc Master đang kết nối với Slave khác, hệ thống có thể:
    • Cho phép tham gia hội thoại chung (party line), hoặc
    • Phát tín hiệu “click”/chuông cơ để Master biết có thêm trạm tham gia.

  Cấu hình này phù hợp cho:

  • Tàu cỡ vừa, số trạm không quá lớn (5–10 trạm), ví dụ: buồng lái, ECR, steering gear, workshop, phòng điều khiển phụ.
  • Giàn khoan nhỏ, nơi OIM hoặc Control Room đóng vai trò Master, kết nối tới các khu vực sản xuất chính.

  Về thiết kế cáp, mỗi Slave thường dùng 2 lõi riêng về Master, nên tổng số lõi tăng tuyến tính theo số trạm. Tuy nhiên, do không có bus multi-way, việc phân tích nhiễu xuyên kênh và suy hao đơn giản hơn so với hệ thống 12-way, 20-way.

• Cấu hình Selection / Multi-way

  Đây là cấu hình phức tạp hơn, phổ biến trên tàu hàng lớn, tàu dầu, LNG, FPSO, giàn khoan, nơi cần nhiều tuyến liên lạc nội bộ chuyên biệt. Mỗi trạm được trang bị nút xoay chọn tuyến (Line Selector) hoặc panel phím chọn line, cho phép gọi tới nhiều trạm khác nhau thông qua một mạng cáp chung.

  Các đặc điểm kỹ thuật chính:

  • Mỗi “way” tương ứng với một tuyến thoại (line) riêng, được đánh số và gán cho một khu vực hoặc nhóm khu vực.
  • Các trạm có thể chia sẻ chung một line (party line), ví dụ: “Engineering Party Line”, “Cargo Deck Line”, “Emergency Line”.
  • Hệ thống thường gặp:
    • 6-way: cho tàu nhỏ, ít khu vực chức năng.
    • 12-way: cho tàu hàng cỡ vừa, tàu dầu sản phẩm, container feeder.
    • 20-way, 24-way: cho tàu cỡ lớn, VLCC, LNG carrier, FPSO, giàn khoan.
  • Logic chọn tuyến có thể là:
    • Chọn 1 tuyến duy nhất tại một thời điểm (single-line selection), hoặc
    • Chọn đồng thời nhiều tuyến để nghe/nhận cuộc gọi, nhưng chỉ nói trên 1 tuyến (tùy nhà sản xuất).

  Về mặt thiết kế hệ thống, cấu hình multi-way đòi hỏi:

• Tính toán trở kháng tổng của từng line khi nhiều trạm cùng nối song song.
• Kiểm soát suy hao tín hiệu trên các tuyến dài (boong – buồng máy – mũi – lái).
• Bố trí hộp nối (junction box) hợp lý để giảm chiều dài cáp nhánh, đồng thời vẫn đảm bảo khả năng cô lập khi bảo trì.

4.2. Hệ thống 12-way, 20-way, 24-way trong thực tế

Trong thực tế, các chuẩn sau được sử dụng rộng rãi, với cấu trúc tuyến và phân bổ trạm được tối ưu theo loại tàu và sơ đồ bố trí tổng thể (GA plan).

• Hệ thống 12-way

  Phù hợp cho tàu hàng cỡ vừa, tàu dầu sản phẩm, tàu container nhỏ, nơi số khu vực cần thoại khẩn cấp và vận hành liên tục ở mức trung bình. Mỗi trạm có thể chọn tới 12 tuyến khác nhau. Một cấu hình phân bổ tuyến điển hình:

  • Line 1: Buồng lái – Cánh gà buồng lái – Chart room.
  • Line 2: ECR – Buồng máy chính – Workshop.
  • Line 3: Steering gear room – Buồng lái (tuyến bắt buộc, thường vẫn giữ dạng point-to-point nhưng có thể được “mirror” trên panel 12-way).
  • Line 4: CCR (nếu là tàu dầu) – Pumproom – Manifold.
  • Line 5: Boong mũi – Windlass room.
  • Line 6: Boong lái – Mooring station aft.
  • Line 7: Khu sinh hoạt sĩ quan máy – Khu sinh hoạt sĩ quan boong.
  • Line 8–12: Dự phòng mở rộng hoặc gán cho các khu vực đặc biệt (ballast control, bow thruster room, emergency generator room…).

  Về mặt kỹ thuật, hệ thống 12-way thường có thể vận hành mà không cần bộ khuếch đại trung tâm nếu chiều dài tuyến không quá lớn (ví dụ < 150–200 m mỗi nhánh) và số trạm trên mỗi line hạn chế (3–6 trạm). Tuy nhiên, trên các tàu có chiều dài > 200 m, nhà thiết kế thường:

  • Tăng tiết diện lõi cáp (ví dụ từ 0.75 mm² lên 1.0–1.5 mm²).
  • Bố trí thêm hộp nối trung gian để rút ngắn nhánh xa.
  • Giới hạn số trạm trên một line để tránh suy hao quá mức.

• Hệ thống 20-way / 24-way

  Được sử dụng cho tàu cỡ lớn, VLCC, LNG carrier, FPSO, giàn khoan, nơi số khu vực vận hành, khu vực nguy hiểm và phòng điều khiển phân tán rất nhiều. Số lượng tuyến lớn dẫn đến:

  • Số lõi cáp nhiều, thường là cáp multi-pair 50–100 lõi, có giáp chống nhiễu và vỏ chống dầu/UV.
  • Nhu cầu sử dụng bộ khuếch đại trung tâm hoặc line booster để bù suy hao trên đường dây dài, đặc biệt cho các tuyến từ buồng lái đến manifold mũi hoặc khu vực flare trên FPSO.

  Một hệ thống 20-way/24-way thường được phân chia logic theo nhóm chức năng:

  • Nhóm “Navigation & Control”: Wheelhouse, bridge wings, chart room, radio room.
  • Nhóm “Machinery & Utility”: ECR, engine room platforms, steering gear, thruster room, emergency generator room.
  • Nhóm “Cargo & Process”: CCR, pumproom, manifold, tank deck, compressor room (LNG), process modules (FPSO).
  • Nhóm “Safety & Emergency”: Fire control station, emergency HQ, lifeboat stations, muster stations.

  Với số lượng line lớn, việc đánh số, gán nhãn và lập sơ đồ (schematic + cable routing) trở nên rất quan trọng. Các nhà thiết kế thường xây dựng:

  • Line assignment matrix: bảng thể hiện line số mấy kết nối những trạm nào, thuộc nhóm chức năng nào.
  • Cable core schedule: bảng ánh xạ từng lõi cáp tới line tương ứng, từ tủ phân phối trung tâm tới từng junction box.

  Quy tắc thiết kế thường được áp dụng là: số lõi cáp ≈ số trạm + 3 cho các hệ thống multi-way. Con số “+3” thường được dùng cho:

  • Lõi dự phòng cho mở rộng sau này (future use).
  • Lõi dùng cho chức năng đặc biệt như tín hiệu chuông riêng, tín hiệu báo động phụ trợ, hoặc đường test.

  Việc tính toán chính xác giúp tối ưu chi phí cáp, hộp nối, ống luồn, khay cáp, đồng thời đảm bảo vẫn còn margin cho việc bổ sung trạm mới (ví dụ thêm trạm tại khu vực cải hoán, retrofit scrubber, ballast treatment plant…).

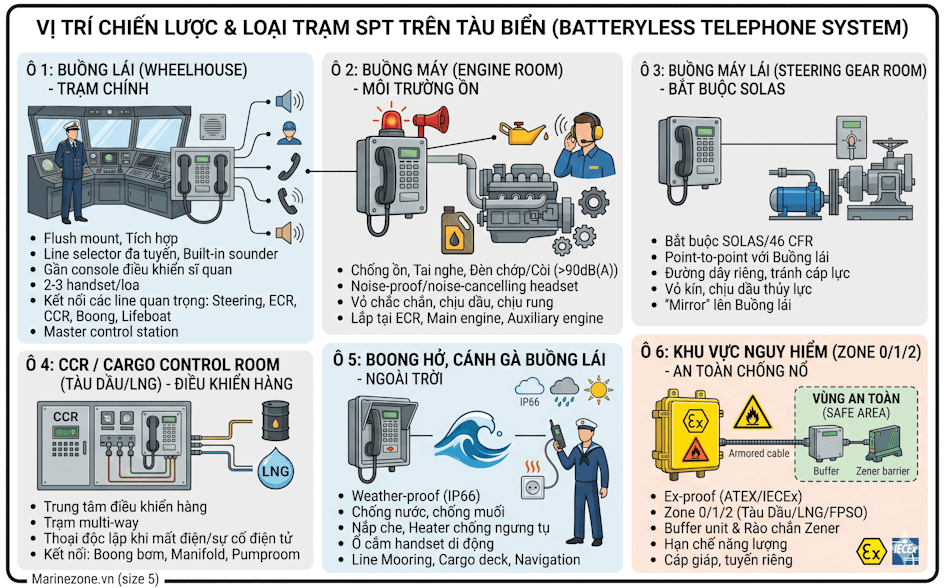

4.3. Ứng dụng điển hình của Hệ thống thông thoại Batteryless Telephone System trên tàu và giàn khoan

Hệ thống thông thoại Batteryless Telephone System được bố trí tại các vị trí chiến lược, nơi yêu cầu liên lạc khẩn cấp, liên tục, không phụ thuộc nguồn điện. Việc lựa chọn loại trạm (flush mount, wall mount, weather-proof, Ex-proof) và phụ kiện (tai nghe chống ồn, đèn chớp, còi báo) phụ thuộc vào môi trường lắp đặt và yêu cầu phân cấp (Class rules).

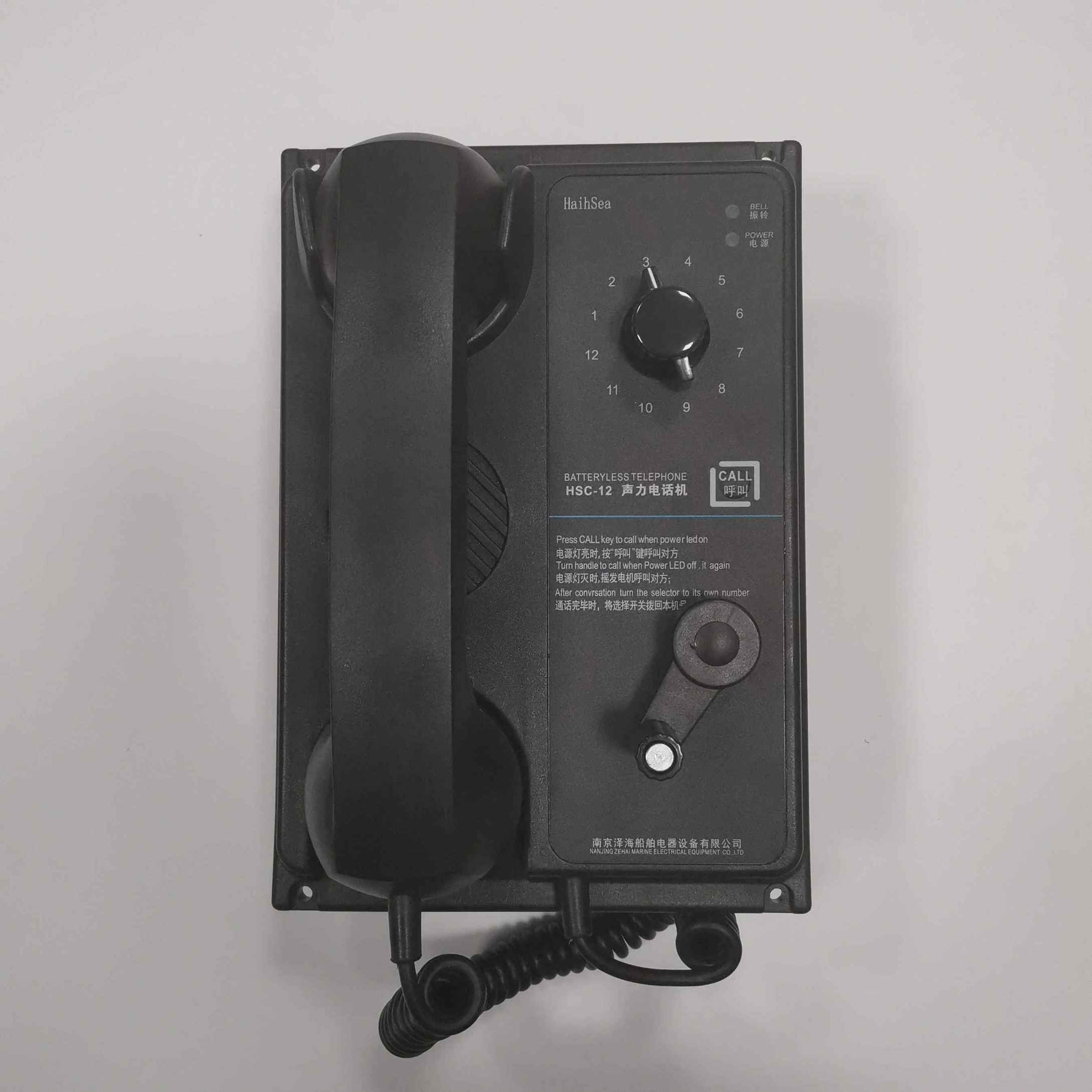

• Buồng lái (Wheelhouse)

  Đây là trạm chính, thường là loại lắp âm bảng, tích hợp khuếch đại, line selector đa tuyến và đôi khi có built-in sounder để báo cuộc gọi đến. Một số đặc điểm:

  • Bố trí gần khu vực console điều khiển chính, trong tầm với của sĩ quan trực ca.
  • Có thể có 2–3 handset để nhiều người cùng sử dụng, hoặc một handset + loa ngoài.
  • Được nối tới hầu hết các line quan trọng: steering gear, ECR, CCR, boong mũi, boong lái, lifeboat stations.

  Trong hệ thống 20-way/24-way, trạm buồng lái thường là “master control station” với khả năng chọn bất kỳ line nào và giám sát trạng thái (busy/idle) của một số line quan trọng.

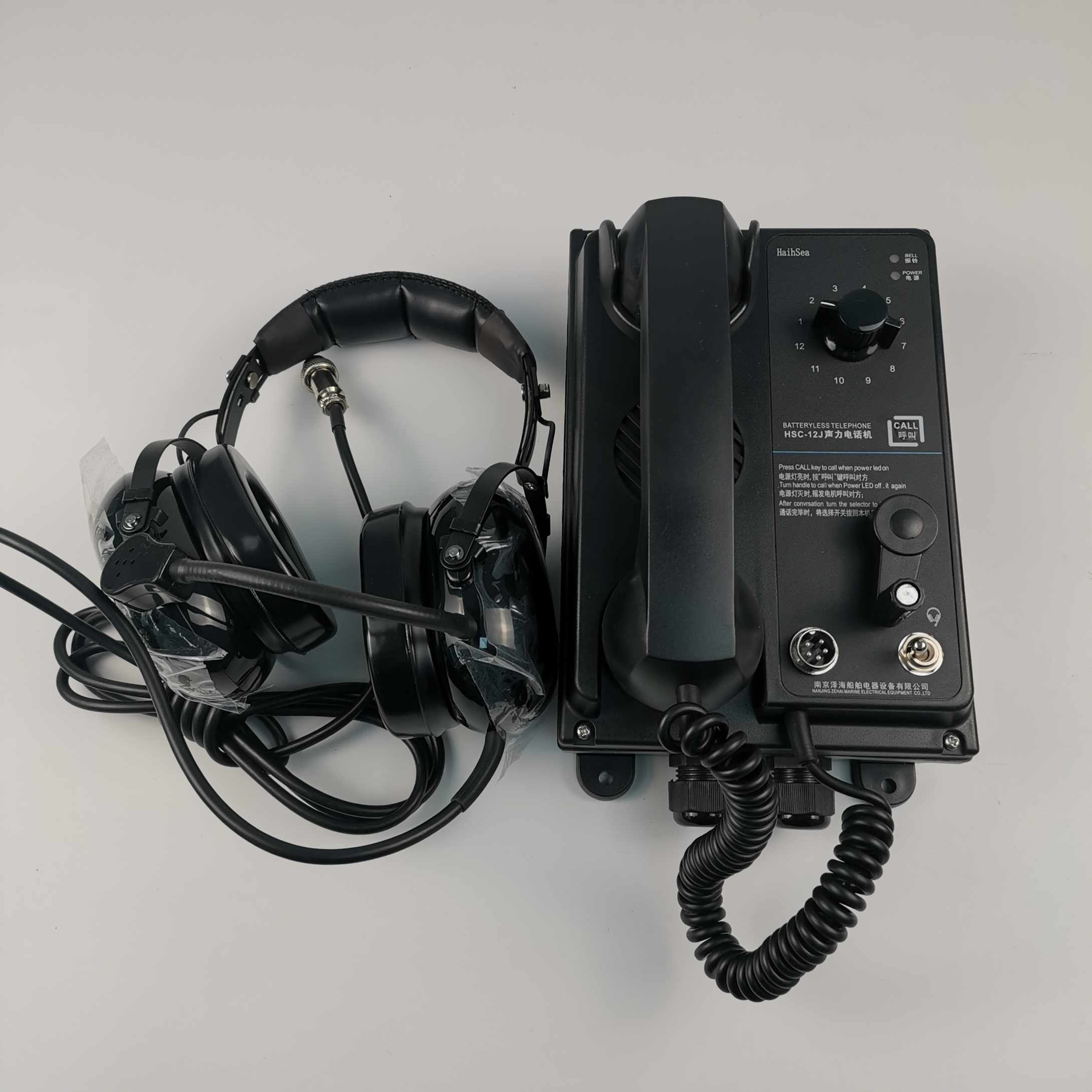

• Buồng máy (Engine Room)

  Buồng máy là môi trường ồn, nhiệt độ cao, rung động lớn, nên trạm tại đây thường là loại chống ồn, có:

  • Tai nghe noise-proof hoặc headset gắn mũ bảo hộ.
  • Rơ-le kích đèn chớp, còi báo để thu hút sự chú ý khi có cuộc gọi đến trong môi trường ồn > 90 dB(A).
  • Vỏ kim loại chắc chắn, chống dầu, chống rung.

  Các vị trí thường lắp trong buồng máy:

  • ECR (Engine Control Room): trạm multi-way, kết nối với buồng lái, steering gear, workshop, emergency generator room.
  • Các platform vận hành chính quanh main engine, auxiliary engines, purifier room.

• Buồng máy lái (Steering Gear Room)

  Đây là trạm bắt buộc theo SOLAS/46 CFR, thường cấu hình point-to-point với buồng lái để đảm bảo liên lạc trực tiếp khi điều khiển lái khẩn cấp tại chỗ. Đặc điểm:

  • Đường dây thường đi tuyến riêng, tránh đi chung với cáp lực của bơm lái để giảm nhiễu.
  • Trạm có thể là loại wall-mount, vỏ kín, chịu được môi trường dầu thủy lực.
  • Trong một số thiết kế, tuyến này đồng thời được “mirror” lên panel multi-way tại buồng lái để sĩ quan có thể chọn nhanh.

• CCR / Cargo Control Room trên tàu dầu, tàu hóa chất, LNG

  CCR là trung tâm điều khiển hàng, nên trạm tại đây thường là trạm multi-way, kết nối với:

  • Boong bơm (cargo pump deck).
  • Manifold khu vực mạn trái/phải.
  • Pumproom (nếu có), compressor room (LNG), ballast control station.

  Trạm CCR thường được tích hợp với các hệ thống khác như cargo monitoring, ICS, nhưng Batteryless Telephone vẫn giữ vai trò là kênh thoại độc lập, không phụ thuộc nguồn điện, dùng trong tình huống mất điện hoặc sự cố hệ thống điện tử.

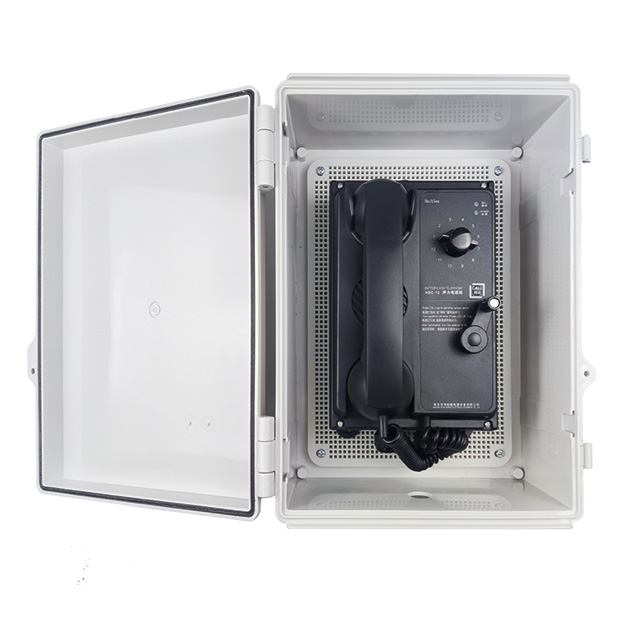

• Boong hở, cánh gà buồng lái

  Các vị trí ngoài trời như boong hở, cánh gà buồng lái, khu vực thao tác neo, dây buộc tàu… sử dụng trạm weather-proof hoặc trạm cầm tay cắm qua ổ cắm chuyên dụng. Đặc điểm:

  • Vỏ chống nước, chống muối, thường đạt IP66 trở lên.
  • Có nắp che handset, đôi khi có heater chống ngưng tụ trong vùng lạnh.
  • Ổ cắm cho handset di động cho phép thuyền viên mang theo trong phạm vi ngắn, cắm vào khi cần liên lạc.

  Những trạm này thường được nối vào các line như “Navigation line”, “Mooring line”, “Cargo deck line” để hỗ trợ thao tác cập/rời cảng, bốc dỡ hàng.

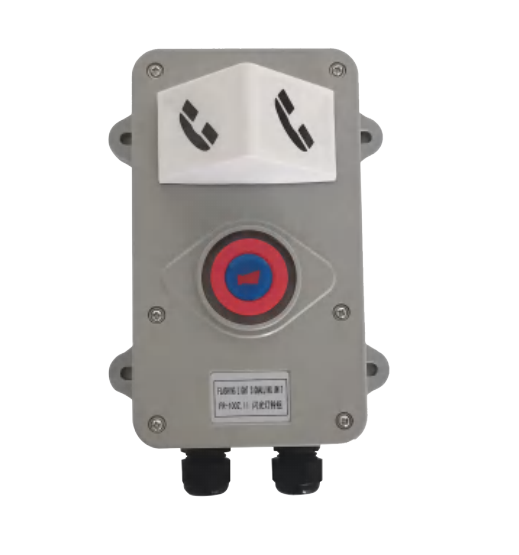

• Khu vực nguy hiểm cháy nổ (Zone 0/1/2)

  Trong các khu vực phân vùng nguy hiểm (Zone 0/1/2) trên tàu dầu, tàu hóa chất, LNG, FPSO, giàn khoan, trạm thoại phải là loại Ex-proof, đáp ứng chuẩn ATEX/IECEx. Cấu hình điển hình:

  • Trạm Ex-proof đặt trong vùng nguy hiểm, vỏ chống nổ, có chứng chỉ phù hợp nhóm khí (IIB/IIC) và nhiệt độ bề mặt cho phép.
  • Kết hợp với buffer unit và rào chắn Zener đặt ở vùng an toàn (safe area) để giới hạn năng lượng đi vào vùng nguy hiểm.
  • Cáp đi vào vùng nguy hiểm thường là cáp giáp, có tuyến đi riêng, tránh song song với cáp lực lớn để giảm nguy cơ đánh lửa do sự cố cơ khí.

  Việc tích hợp trạm Ex-proof vào hệ thống multi-way đòi hỏi tính toán kỹ về trở kháng, chiều dài cáp và vị trí đặt buffer unit để đảm bảo chất lượng thoại vẫn chấp nhận được trong điều kiện hạn chế năng lượng.

5. Lưu ý khi mua Hệ thống thông thoại Batteryless Telephone System

Quy trình mua Hệ thống thông thoại Batteryless Telephone System cần bắt đầu từ việc xác định đúng quy mô mạng và cấu hình tuyến cho từng loại tàu, từ tàu nhỏ đến VLCC, LNG, FPSO, giàn khoan. Tiếp theo là phân vùng khu vực lắp đặt (zoning) để chọn đúng loại trạm: panel mount cho buồng lái, trạm chịu ồn và rung cho buồng máy, thiết bị weather-proof cho boong hở, và trạm Ex-proof cho khu vực Hazardous. Hệ thống phải được thiết kế cáp, nguồn 24V DC và chống nhiễu đúng chuẩn hàng hải, ưu tiên cáp xoắn cặp có screen, đi tuyến độc lập với cáp động lực. Cuối cùng, cần kiểm tra đầy đủ chứng nhận Đăng kiểm, IEC 60945 và chọn đại lý chính hãng tại Việt Nam có dịch vụ kỹ thuật, bảo hành rõ ràng.

5.1. Bước 1 – Xác định quy mô mạng và cấu hình tuyến

Khi đầu tư Hệ thống thông thoại Batteryless Telephone System, cần bắt đầu từ bài toán quy hoạch mạng ở mức thiết kế tổng thể, sau đó mới đi vào lựa chọn model cụ thể. Việc xác định sai quy mô ngay từ đầu sẽ dẫn đến thiếu tuyến, phải bổ sung tạm bợ, gây suy hao tín hiệu và khó được Đăng kiểm chấp thuận.

• Tàu nhỏ / tuyến bắt buộc: Thường chỉ cần cấu hình point-to-point giữa buồng lái và steering gear, hoặc buồng lái – buồng máy để đáp ứng yêu cầu tối thiểu của SOLAS/Đăng kiểm. Với cấu hình này:

  • Số lượng trạm ít (2–4 trạm), chiều dài cáp ngắn, có thể dùng các model single-line như Jotron 4050, Hanshin HSC-1Q.
  • Nên kiểm tra trước khả năng mở rộng: một số model single-line cho phép nâng cấp lên 4–6 tuyến bằng module mở rộng, giúp tiết kiệm chi phí nếu sau này chủ tàu muốn bổ sung thêm vị trí liên lạc.
  • Cần xác định rõ vị trí lắp đặt: buồng lái thường dùng loại panel mount, còn buồng máy/steering gear có thể dùng loại wall mount, vỏ kim loại chắc chắn.

• Tàu hàng, tàu dầu cỡ vừa: Với số lượng khu vực vận hành nhiều hơn (buồng lái, buồng máy, steering gear, CCR, boong, accommodation, ECR…), nên chọn hệ thống 12-way như Zenitel VSP 12-way, Jotron 4060/4061, Hanshin HSC-12Q/HSC-12G. Một số điểm kỹ thuật cần lưu ý:

  • 12 tuyến thường đủ để bố trí cho các vị trí bắt buộc theo SOLAS và các tuyến nội bộ quan trọng (engine control, cargo control, emergency stations).
  • Cần lập sơ đồ tuyến chi tiết: đánh số tuyến (line numbering), phân nhóm theo khu vực (deck, engine, accommodation) để thuận tiện cho vận hành và bảo trì.
  • Kiểm tra khả năng gọi song song: một số hệ thống cho phép nhiều cuộc gọi đồng thời trên các tuyến khác nhau, một số khác thì ưu tiên tuyến khẩn cấp, các tuyến thường bị khóa khi có cuộc gọi ưu tiên.
  • Nên dự trù 1–2 tuyến dự phòng cho các hạng mục nâng cấp sau này (lắp thêm trạm ở workshop, steering stand phụ, phòng điều khiển mới…).

• VLCC, LNG, FPSO, giàn khoan: Với các công trình lớn, số lượng khu vực vận hành và tuyến liên lạc rất nhiều (cargo control room, pump room, manifold, engine room, CCR, ECR, mooring stations, helideck, accommodation, control cabins…), cần hệ thống 20-way hoặc 24-way như Zenitel VSP-M, Jotron 4040, Hanshin HSC-24Q/HSC-24F. Khi số tuyến lớn:

  • Nên thiết kế cấu trúc mạng dạng star hoặc hybrid star–bus, tránh kéo cáp vòng vo gây suy hao và khó kiểm tra lỗi.
  • Bắt buộc xem xét bộ khuếch đại trung tâm (central amplifier) hoặc line booster để đảm bảo chất lượng thoại trên các tuyến dài hàng trăm mét, đặc biệt là tuyến kéo ra boong mũi, đuôi tàu, manifold.
  • Cần tính toán loop resistance và loop length theo catalogue của nhà sản xuất: mỗi hãng quy định chiều dài tối đa cho từng tiết diện cáp; nếu vượt quá phải tăng tiết diện hoặc bổ sung bộ khuếch đại.
  • Đối với FPSO/giàn khoan, nên tách riêng các tuyến thuộc khu vực Hazardous (Zone 1/2) để dễ quản lý Ex-proof và bảo trì.

5.2. Bước 2 – Lựa chọn thiết bị theo khu vực lắp đặt (Zoning)

Mỗi khu vực trên tàu có điều kiện môi trường, mức độ ồn, yêu cầu an toàn khác nhau, do đó cần chọn đúng loại trạm để vừa đảm bảo độ bền, vừa đáp ứng quy phạm. Việc phân vùng (zoning) nên được thể hiện rõ trên bản vẽ GA và bản vẽ hệ thống thông tin liên lạc.

• Buồng lái, phòng điều khiển: Đây là khu vực có yêu cầu cao về thẩm mỹ, bố trí gọn gàng, dễ thao tác. Nên ưu tiên trạm lắp âm bảng (flush/panel mounted), có thiết kế phím bấm rõ ràng, đèn báo trạng thái, tích hợp khuếch đại nội bộ. Ví dụ: Zenitel VSP-211-L, Jotron 4061, Hanshin HSC-12Q.

• Nên kiểm tra kích thước cut-out để phù hợp với panel hiện hữu, tránh phải cắt gọt nhiều gây mất thẩm mỹ.
• Ưu tiên các model có handset + loa ngoài, cho phép vừa nghe bằng tay nghe, vừa có thể bật loa ngoài khi cần nhiều người cùng nghe.
• Đối với buồng lái, nên chọn loại có night mode hoặc đèn nền dịu để không gây chói mắt khi trực ca đêm.

• Buồng máy, steering gear: Đây là khu vực có độ ồn cao, rung mạnh, nhiệt độ cao. Cần trạm có rơ-le tích hợp để kích hoạt đèn chớp, còi ngoài khi có cuộc gọi đến, đồng thời hỗ trợ tai nghe chống ồn. Ví dụ: Zenitel VSP-223-L, Hanshin HSC-12J.

• Nên chọn loại có PTT (push-to-talk) trên tay nghe hoặc headset, giúp vận hành thuận tiện trong môi trường ồn.
• Vỏ máy nên là kim loại hoặc nhựa kỹ thuật chịu nhiệt, có khả năng chống dầu, chống rung; các đầu nối cáp nên là loại screw terminal chắc chắn.
• Rơ-le tích hợp cần có tiếp điểm khô (dry contact) để dễ dàng kết nối với đèn/còi hiện hữu trên tàu.

• Boong hở, cánh gà buồng lái: Khu vực này thường xuyên chịu mưa, gió, nước biển, tia UV. Bắt buộc dùng loại weather-proof / watertight đạt IP56–IP66, vỏ nhôm đúc hoặc nhựa chịu muối biển. Có thể kết hợp trạm cố định (như Zenitel VSP-122, Hanshin HSC-1F/12F) với trạm cầm tay cơ động như Zenitel VSP-122P.

• Cần kiểm tra tiêu chuẩn chống ăn mòn (salt mist test) theo IEC 60945 để đảm bảo tuổi thọ vỏ máy và các chi tiết kim loại.
• Nên chọn loại có hood che loa/mic hoặc thiết kế chống nước trực tiếp vào loa, tránh hiện tượng nước đọng gây rè tiếng.
• Đối với cánh gà buồng lái, nên bố trí vị trí lắp đặt sao cho người trực có thể thao tác dễ dàng khi đang điều động, không bị vướng tầm nhìn.

• Khu vực Hazardous (Zone 0/1/2): Các khu vực như pump room, manifold, tank deck, compressor room… phải tuân thủ nghiêm ngặt quy định phòng nổ. Phải dùng trạm Ex-proof / Intrinsically Safe đi kèm buffer unit + Zener barrier. Ví dụ: Zenitel VSP-512 kết hợp VSP-5004/VSP-5012, Hanshin HSC-1G-Ex.

• Cần xác định chính xác phân vùng nổ (Zone 0/1/2) theo bản vẽ phân vùng hazardous của tàu để chọn đúng cấp bảo vệ (Ex d, Ex e, Ex i…).
• Buffer unit và Zener barrier thường đặt ở khu vực an toàn (safe area), gần tủ phân phối, từ đó kéo cáp intrinsically safe vào vùng nguy hiểm.
• Phải tuân thủ chặt chẽ hướng dẫn đấu nối, nối đất (earthing) của nhà sản xuất để đảm bảo mạch Ex an toàn, tránh vượt quá năng lượng cho phép.

5.3. Bước 3 – Yêu cầu về cáp, nguồn và chống nhiễu

Để Hệ thống thông thoại Batteryless Telephone System hoạt động ổn định, tín hiệu thoại rõ ràng, không rè, không hú, cần đặc biệt chú ý đến lựa chọn cáp, bố trí tuyến cáp và chất lượng nguồn nuôi cho các thiết bị phụ trợ.

• Cáp hàng hải chuyên dụng: Nên sử dụng cáp tín hiệu đạt chuẩn hàng hải, lõi đồng xoắn cặp (individually twisted pairs), có lớp lưới chống nhiễu chung (overall screen), tiết diện 0,50–0,75 mm².

  • Cáp nên có chứng nhận phù hợp với tiêu chuẩn IEC/IEEE cho môi trường hàng hải (chống dầu, chống cháy lan, halogen free nếu yêu cầu).
  • Tiết diện 0,75 mm² phù hợp cho các tuyến dài, giảm suy hao; các tuyến ngắn trong cùng khu vực có thể dùng 0,50 mm² để tiết kiệm chi phí.
  • Lớp screen cần được nối đất đúng cách tại một đầu (theo khuyến cáo của nhà sản xuất) để tránh tạo vòng lặp đất gây nhiễu.

• Đường đi cáp độc lập: Không đi chung ống, máng với cáp động lực, cáp VFD, cáp radar để tránh nhiễu điện từ.

  • Nên bố trí máng cáp riêng cho hệ thống thông tin liên lạc, giữ khoảng cách tối thiểu với cáp động lực theo khuyến cáo của IEC/Đăng kiểm.
  • Tại các vị trí bắt buộc phải giao cắt với cáp động lực, nên giao cắt vuông góc để giảm tối đa ảnh hưởng cảm ứng điện từ.
  • Tránh chạy cáp song song với cáp VFD, cáp máy phát, cáp bow thruster trên quãng dài; nếu bắt buộc, nên tăng khoảng cách và sử dụng cáp có screen tốt hơn.

• Nguồn 24V DC sạch (nếu dùng khuếch đại, rơ-le): Các bộ khuếch đại trung tâm, rơ-le điều khiển đèn/còi, buffer unit… thường dùng nguồn 24V DC. Nên qua bộ DC/DC converter chất lượng cao để tránh tiếng rè, hú, méo tiếng.

  • Nguồn 24V DC nên lấy từ mạch DC ship service ổn định, có bảo vệ quá áp, quá dòng, và được giám sát bởi hệ thống alarm của tàu.
  • DC/DC converter nên có cách ly (galvanic isolation) để tách nhiễu từ lưới DC chung của tàu.
  • Nên bố trí cầu chì hoặc MCB riêng cho từng nhánh cấp nguồn đến các thiết bị của hệ thống thông thoại để dễ khoanh vùng khi có sự cố.

5.4. Bước 4 – Kiểm tra chứng nhận Đăng kiểm và tiêu chuẩn môi trường

Khi lựa chọn nhà sản xuất và model, cần yêu cầu đầy đủ hồ sơ chứng nhận để đảm bảo hệ thống được Đăng kiểm chấp thuận và hoạt động ổn định trong điều kiện khắc nghiệt trên biển.

• Type Approval từ các tổ chức IACS như DNV, ABS, LR, RINA, CCS, RMRS: Đây là bằng chứng cho thấy thiết bị đã được thử nghiệm và chấp thuận cho sử dụng trên tàu biển theo các quy phạm tương ứng.

  • Cần kiểm tra kỹ số hiệu chứng nhận, thời hạn hiệu lực, model/series được liệt kê trong chứng nhận để tránh dùng nhầm phiên bản không được phê duyệt.
  • Đối với các dự án đóng mới, tư vấn thiết kế và Đăng kiểm thường yêu cầu đính kèm bản copy Type Approval trong bộ hồ sơ phê duyệt bản vẽ.

• Chứng nhận thử nghiệm môi trường theo IEC 60945 (nhiệt độ, rung, ẩm, sương muối, EMC): Đây là tiêu chuẩn cơ bản cho thiết bị điện tử hàng hải.

  • Cần xác nhận thiết bị đã qua các thử nghiệm về EMC/EMI để đảm bảo không gây nhiễu cho các hệ thống khác (radar, GMDSS, AIS…) và không bị nhiễu ngược lại.
  • Đối với trạm lắp ngoài trời, nên chú ý các hạng mục thử nghiệm về sương muối, phun nước, nhiệt độ cao/thấp.

• Đối với tàu treo cờ Việt Nam, cần Giấy chứng nhận thẩm định kiểu từ Cục Đăng kiểm Việt Nam (VR):

  • Chủ tàu/đơn vị thiết kế nên kiểm tra trước với VR về danh sách các hãng/model đã được thẩm định kiểu để rút ngắn thời gian phê duyệt.
  • Nếu sử dụng model mới chưa có trong danh sách, cần dự trù thời gian và chi phí cho việc thẩm định kiểu bổ sung.

5.5. Bước 5 – Lựa chọn kênh phân phối, dịch vụ kỹ thuật và bảo hành tại Việt Nam

Để đảm bảo Hệ thống thông thoại Batteryless Telephone System vận hành ổn định lâu dài, giảm tối đa thời gian dừng tàu khi có sự cố, việc lựa chọn kênh phân phối và đơn vị dịch vụ kỹ thuật tại Việt Nam là yếu tố then chốt.

• Mua qua đại lý chính hãng của các hãng như Jotron, Zenitel, Hanshin, HaithSea... để được hỗ trợ kỹ thuật, cấu hình, lắp đặt, đào tạo vận hành.

  • Đại lý chính hãng thường có chứng nhận ủy quyền (authorization letter) còn hiệu lực, kỹ sư được đào tạo trực tiếp từ hãng.
  • Có khả năng cung cấp đúng model, đúng cấu hình, tránh tình trạng trộn lẫn linh kiện không tương thích.
  • Có thể hỗ trợ làm việc với Đăng kiểm khi cần chứng minh tính phù hợp của hệ thống.

• Yêu cầu hồ sơ kỹ thuật đầy đủ: sơ đồ đấu nối, manual lắp đặt, hướng dẫn bảo trì, danh mục phụ tùng thay thế.

  • Sơ đồ đấu nối (wiring diagram) cần thể hiện rõ số lõi cáp, tiết diện, điểm đấu nối, ký hiệu tuyến để đội thi công và bảo trì dễ theo dõi.
  • Manual lắp đặt và vận hành nên có bản tiếng Anh và, nếu có thể, bản tiếng Việt để thuyền viên dễ sử dụng.
  • Danh mục phụ tùng (spare parts list) giúp chủ tàu dự trù sẵn các linh kiện quan trọng như handset, loa, board khuếch đại, keypad…

• Thỏa thuận chính sách bảo hành, hỗ trợ khẩn cấp khi tàu đang khai thác, đặc biệt với các tuyến quốc tế.

  • Cần làm rõ thời gian bảo hành tiêu chuẩn (thường 12–24 tháng), phạm vi bảo hành (thiết bị, công lắp đặt, chi phí đi lại…).
  • Đối với tàu chạy tuyến quốc tế, nên có thỏa thuận về hỗ trợ từ mạng lưới service toàn cầu của hãng để có thể xử lý sự cố tại các cảng nước ngoài.
  • Nên thống nhất quy trình hỗ trợ khẩn cấp: số hotline kỹ thuật, thời gian phản hồi, hình thức hỗ trợ từ xa (remote support, video call) để giảm thời gian tàu chờ.

6. Câu hỏi thường gặp (FAQs) về Hệ thống thông thoại Batteryless Telephone System

Hệ thống thông thoại Batteryless Telephone System đóng vai trò tuyến liên lạc dự phòng tối hậu trên tàu, vẫn hoạt động ngay cả khi toàn bộ nguồn điện mất hoàn toàn. Cơ chế sound powered giúp thoại và báo hiệu không phụ thuộc lưới điện, đáp ứng chặt chẽ các yêu cầu pháp lý như SOLAS, 46 CFR. Hệ thống được tối ưu cho môi trường khắc nghiệt: buồng máy ồn, khu vực Hazardous dễ cháy nổ, tuyến cáp dài, nhiễu điện từ mạnh. Nhờ cấu trúc analog kín, không IP, không phần mềm, hệ thống gần như miễn nhiễm tấn công mạng và nghe lén từ xa. Dù kỷ nguyên tàu tự hành, vệ tinh, 5G phát triển, SPT vẫn là lớp an toàn bắt buộc, cần được đầu tư với chất lượng cao, cáp đúng chuẩn và bảo trì định kỳ để đảm bảo độ tin cậy lâu dài.

6.1. Hệ thống thông thoại Batteryless Telephone System có hoạt động khi tàu mất điện hoàn toàn không?

Có. Hệ thống thông thoại Batteryless Telephone System được thiết kế để hoạt động hoàn toàn độc lập với lưới điện tàu, kể cả trong kịch bản “dead ship” khi toàn bộ nguồn điện chính, nguồn dự phòng và ắc quy khẩn cấp đều không còn khả dụng. Cơ chế làm việc dựa trên nguyên lý sound powered thuần túy:

• Năng lượng cho thoại được tạo trực tiếp từ dao động cơ học của giọng nói tác động lên màng micro – loa (transducer điện từ). Dao động này được chuyển thành tín hiệu điện áp nhỏ nhưng đủ để truyền qua cáp đến các trạm khác mà không cần nguồn nuôi.
• Năng lượng báo hiệu cuộc gọi (chuông, còi, đèn chớp) được tạo bởi máy phát điện quay tay (hand generator). Khi người dùng quay tay quay, cuộn dây trong từ trường nam châm vĩnh cửu sinh ra điện áp xoay chiều đủ lớn để kích hoạt mạch chuông/báo hiệu tại các trạm liên quan.

Nhờ cấu trúc này, ngay cả khi:

• Máy phát chính và máy phát sự cố dừng hoàn toàn.
• Ắc quy khẩn cấp bị cạn hoặc hư hỏng.
• Hệ thống phân phối điện AC/DC trên tàu bị cháy, ngập nước hoặc cô lập.

Hệ thống thông thoại Batteryless Telephone System vẫn duy trì liên lạc giữa các trạm, miễn là đường cáp và các trạm không bị hư hại cơ học. Đây là lý do hệ thống được xếp vào nhóm phương tiện liên lạc “last line of defence” trong nhiều quy trình an toàn tàu biển.

6.2. Hệ thống thông thoại Batteryless Telephone System có bắt buộc phải lắp trên tàu không?

Có. Theo các yêu cầu của SOLAS (International Convention for the Safety of Life at Sea) và 46 CFR (Code of Federal Regulations của Hoa Kỳ), tàu biển phải được trang bị một phương tiện liên lạc bằng giọng nói độc lập với hệ thống điện chính, thường là Sound Powered Telephone, giữa các vị trí vận hành trọng yếu, ví dụ:

• Buồng lái (Wheelhouse / Bridge).
• Buồng máy (Engine Room).
• Buồng máy lái (Steering Gear Room).
• Trạm điều khiển máy chính (Engine Control Room – ECR).
• Các trạm điều khiển khẩn cấp khác tùy theo thiết kế tàu.

Nếu thiếu Hệ thống thông thoại Batteryless Telephone System hoặc hệ thống không đáp ứng đúng chuẩn đăng kiểm, tàu có thể:

• Không được cấp hoặc gia hạn Giấy chứng nhận an toàn (Safety Certificate) bởi Đăng kiểm.
• Bị ghi nhận khiếm khuyết nghiêm trọng trong các đợt kiểm tra PSC (Port State Control), thậm chí bị lưu giữ (detention) cho đến khi khắc phục.

Do đó, việc lắp đặt và duy trì hệ thống này không chỉ là khuyến nghị kỹ thuật mà là yêu cầu pháp lý bắt buộc đối với phần lớn tàu biển thương mại.

6.3. Trong buồng máy rất ồn, làm sao biết có cuộc gọi đến?

Buồng máy thường có mức ồn nền rất cao (80–110 dB(A)), khiến chuông cơ hoặc loa tích hợp trên trạm khó được nhận biết. Vì vậy, Hệ thống thông thoại Batteryless Telephone System tại khu vực này thường được tích hợp các giải pháp hỗ trợ:

• Rơ-le gọi (call relay) trong trạm, ví dụ như model Zenitel VSP-223-L:
  • Khi có cuộc gọi đến, rơ-le sẽ đóng/mở tiếp điểm khô (dry contact).
  • Tiếp điểm này được dùng để kích hoạt đèn chớp, còi báo hoặc chuông công nghiệp gắn bên ngoài, có cường độ âm lớn hơn và dễ nhận biết trong môi trường ồn.
  • Có thể đấu nối nhiều thiết bị báo hiệu song song để phủ kín các khu vực khuất tầm nhìn.
• Tai nghe chống ồn (noise-proof headset):
  • Thiết kế dạng chụp tai kín, có lớp cách âm cơ học, giúp giảm đáng kể tiếng ồn nền.
  • Transducer trong tai nghe được tối ưu cho dải tần thoại (khoảng 300–3400 Hz), giúp người trực ca nghe rõ giọng nói ngay cả khi máy chính đang chạy tải cao.
  • Một số loại có cần micro định hướng, giảm thu tiếng ồn xung quanh, tập trung vào giọng nói người dùng.

Nhờ kết hợp báo hiệu quang – âm công suất lớn và thiết bị nghe chuyên dụng, khả năng bỏ lỡ cuộc gọi trong buồng máy được giảm thiểu đáng kể.

6.4. Tại sao khu vực Hazardous phải dùng hệ thống Ex-proof riêng cho Batteryless Telephone System?

Trong các khu vực có nguy cơ cháy nổ cao (Hazardous Area – Zone 0/1/2), ví dụ boong hàng tàu chở dầu, khu vực bơm hàng, khoang chứa khí, sự hiện diện của hỗn hợp khí dễ cháy và không khí tạo ra môi trường mà chỉ cần một tia lửa điện rất nhỏ hoặc điểm nóng cục bộ cũng có thể gây nổ. Vì vậy, Hệ thống thông thoại Batteryless Telephone System lắp đặt tại đây phải tuân thủ chuẩn Intrinsically Safe (Ex ia/ib), nghĩa là:

• Năng lượng điện (điện áp, dòng điện, công suất) trong mạch được giới hạn ở mức không đủ để gây đánh lửa ngay cả khi xảy ra lỗi đơn hoặc lỗi kép.
• Các linh kiện, kết cấu cơ khí được thiết kế để không tạo tia lửa hoặc bề mặt quá nóng trong mọi chế độ vận hành dự kiến.

Cấu hình điển hình của hệ thống trong khu vực Hazardous gồm:

• Trạm Ex lắp trong vùng nguy hiểm:
  • Vỏ chống cháy nổ hoặc vỏ an toàn nội tại, được chứng nhận theo ATEX/IECEx.
  • Hoạt động với công suất cực thấp, mạch điện được giới hạn năng lượng bằng điện trở, cầu chì, mạch bảo vệ chuyên dụng.
  • Các đầu nối, cable gland được chứng nhận Ex, đảm bảo không rò rỉ khí và không tạo khe hở gây đánh lửa.
• Buffer unit + Zener barrier đặt ở vùng an toàn:
  • Buffer unit thực hiện chức năng giao tiếp giữa mạng sound powered thông thường và nhánh Ex, đảm bảo tương thích trở kháng và mức tín hiệu.
  • Zener barrier giới hạn điện áp và dòng điện tối đa có thể đi vào khu vực Hazardous, ngay cả khi phía an toàn xảy ra chập hoặc quá áp.
  • Các thiết bị này thường được lắp trong tủ điện ở khu vực non-hazardous, dễ kiểm tra và bảo trì.

Cách bố trí này đảm bảo rằng bất kỳ sự cố điện nào ở phần còn lại của hệ thống cũng không thể truyền đủ năng lượng vào vùng Hazardous để gây cháy nổ.

6.5. Cáp dùng cho Hệ thống thông thoại Batteryless Telephone System có yêu cầu gì đặc biệt?

Có. Do tín hiệu thoại trong Hệ thống thông thoại Batteryless Telephone System có biên độ nhỏ và hoàn toàn không được khuếch đại bằng nguồn ngoài (trong cấu hình thuần sound powered), yêu cầu đối với cáp truyền dẫn khá khắt khe:

• Cáp hàng hải chuyên dụng:
  • Sử dụng lõi xoắn cặp (twisted pairs) để giảm nhiễu xuyên âm và nhiễu từ trường bên ngoài.
  • Có lớp lưới chống nhiễu chung (overall screen/braid) giúp giảm nhiễu điện từ (EMI) từ cáp động lực, biến tần, radar, radio.
  • Vỏ cáp chịu dầu, chịu nhiệt, chống tia UV, đạt chuẩn chống cháy lan và ít khói, ít khí độc theo yêu cầu của Đăng kiểm.
• Tiết diện lõi 0,50–0,75 mm²:
  • Tiết diện đủ lớn giúp giảm điện trở tuyến, từ đó giảm suy hao tín hiệu trên các tuyến cáp dài (từ buồng lái xuống buồng máy, buồng máy lái, v.v.).
  • Đảm bảo chất lượng thoại ổn định, tránh hiện tượng âm nhỏ, méo tiếng khi có nhiều trạm đấu song song.
• Quy tắc đi cáp:
  • Cáp thoại phải được đi độc lập, không chung ống, không bó chung máng với:
    • Cáp động lực (motor, bơm, quạt).
    • Cáp VFD (biến tần), vốn tạo nhiều nhiễu hài và xung cao tần.
    • Cáp radar, cáp RF công suất cao.
  • Khoảng cách tách biệt tối thiểu với cáp công suất lớn nên tuân theo khuyến cáo của nhà sản xuất và Đăng kiểm để giảm nhiễu cảm ứng.

Việc lựa chọn và lắp đặt đúng loại cáp giúp hệ thống duy trì chất lượng thoại ổn định trong suốt vòng đời tàu, hạn chế tối đa suy hao và nhiễu.

6.6. Có thể chỉnh âm lượng to nhỏ trên từng máy Batteryless Telephone System không?

Về bản chất, Hệ thống thông thoại Batteryless Telephone System là hệ thống thụ động, không có nguồn nuôi điện tử tại từng trạm, nên không có núm chỉnh volume như điện thoại điện tử hoặc điện thoại IP. Âm lượng nghe được tại mỗi trạm phụ thuộc chủ yếu vào:

• Độ lớn giọng nói của người dùng:
  • Nói rõ, dứt khoát, đặt miệng gần micro/loa sẽ cho mức tín hiệu cao hơn.
  • Trong môi trường ồn, người dùng thường phải tăng âm lượng giọng nói để bù lại mức ồn nền.
• Thiết kế transducer:
  • Độ nhạy của micro/loa, cấu trúc từ trường, chất lượng màng rung quyết định mức tín hiệu điện tạo ra.
  • Các hệ thống chất lượng cao sử dụng transducer có dải tần tối ưu cho thoại, cho âm rõ và ít méo hơn.

Đối với các cấu hình có bộ khuếch đại trung tâm (central amplifier) – thường dùng khi cần mở rộng khoảng cách hoặc số lượng trạm lớn – kỹ thuật viên có thể:

• Điều chỉnh mức khuếch đại chung bằng biến trở hoặc công tắc chọn mức gain bên trong amply.
• Cân bằng lại mức tín hiệu giữa các tuyến cáp dài/ngắn khác nhau.

Tuy nhiên, người dùng cuối không thể điều chỉnh âm lượng riêng lẻ cho từng máy như trên điện thoại IP hoặc hệ thống intercom điện tử; việc tối ưu chủ yếu dựa vào thiết kế hệ thống và thói quen vận hành.

6.7. Hệ thống thông thoại Batteryless Telephone System có cần bảo trì định kỳ không?

Có, nhưng mức độ bảo trì tương đối thấp so với các hệ thống điện tử phức tạp. Do không có nguồn nuôi, không có bo mạch số, không có phần mềm, các hạng mục bảo trì chủ yếu mang tính cơ – điện đơn giản:

• Vệ sinh và bảo vệ cơ khí:
  • Vệ sinh bề mặt vỏ máy, tay cầm, loa/micro để loại bỏ muối, dầu mỡ, bụi bẩn.
  • Kiểm tra gioăng cao su, nắp che, ốc siết cáp; bôi mỡ silicon hoặc mỡ chuyên dụng để duy trì cấp bảo vệ IP (chống nước, chống bụi).
  • Kiểm tra tình trạng ăn mòn, sơn phủ lại nếu cần đối với vỏ kim loại.
• Kiểm tra đấu nối điện:
  • Siết lại đầu cốt cáp, kiểm tra các điểm nối, terminal block trong hộp đấu dây.
  • Xử lý rỉ sét tại các điểm tiếp địa, clamp cáp, đặc biệt ở khu vực ngoài trời, boong hở.
• Thử chức năng định kỳ:
  • Thực hiện cuộc gọi thử giữa các trạm theo lịch (ví dụ hàng tháng hoặc theo kế hoạch bảo trì của tàu).
  • Kiểm tra chất lượng âm thanh, độ to nhỏ, độ rõ, phát hiện sớm suy hao cáp, hỏng transducer, lỏng tiếp xúc.
  • Thử hoạt động của máy phát quay tay và các thiết bị báo hiệu (chuông, đèn chớp, còi) để đảm bảo sẵn sàng khi khẩn cấp.

Việc bảo trì định kỳ đơn giản nhưng đều đặn giúp kéo dài tuổi thọ hệ thống, giảm nguy cơ hỏng bất ngờ trong tình huống khẩn cấp.

6.8. Hệ thống thông thoại Batteryless Telephone System có bị nghe lén hoặc tấn công mạng không?

Không. Hệ thống thông thoại Batteryless Telephone System là một mạng analog kín, với các đặc điểm bảo mật tự nhiên sau:

• Không kết nối Internet, không dùng IP:
  • Không có địa chỉ IP, không có giao thức số, không có hệ điều hành hoặc firmware để khai thác lỗ hổng.
  • Không thể bị tấn công bởi malware, ransomware, hay các hình thức tấn công mạng từ xa khác.
• Tín hiệu chỉ tồn tại trên cáp đồng nội bộ:
  • Tín hiệu thoại là tín hiệu analog biên độ nhỏ, truyền trên cáp xoắn đôi trong phạm vi con tàu.
  • Không phát xạ RF ra môi trường, nên gần như không thể bị thu trộm từ xa bằng các thiết bị vô tuyến.
• Khả năng nghe lén bị giới hạn vật lý:
  • Muốn can thiệp hoặc nghe lén, kẻ tấn công phải tiếp cận vật lý tới cáp hoặc trạm thoại, điều này thường bị kiểm soát bởi quy trình an ninh tàu.
  • Việc đấu nối thêm thiết bị nghe lén vào mạch analog nhỏ, trở kháng đặc thù cũng dễ bị phát hiện qua suy hao hoặc biến dạng tín hiệu.

Nhờ các đặc tính này, hệ thống gần như miễn nhiễm với tấn công mạng, gây nhiễu điện tử, nghe lén từ xa, rất phù hợp cho các ứng dụng yêu cầu bảo mật cao hoặc trong bối cảnh chiến tranh điện tử.

6.9. Hệ thống thông thoại Batteryless Telephone System có còn cần thiết trong kỷ nguyên tàu tự hành, vệ tinh, 5G?

Có. Mặc dù tàu hiện đại ngày càng số hóa, tự động hóa và kết nối mạnh mẽ qua vệ tinh, 4G/5G, mạng IP nội bộ, các chuyên gia an toàn vẫn coi Hệ thống thông thoại Batteryless Telephone System là một lớp dự phòng không thể thay thế. Lý do:

• Miễn nhiễm với sự cố điện – điện tử diện rộng:
  • Khi cháy lan, ngập nước, sét đánh, bão từ, quá áp làm hỏng hàng loạt thiết bị điện tử, hệ thống sound powered vẫn hoạt động vì chỉ cần giọng nói và cáp đồng.
  • Không phụ thuộc vào server, switch, router, nguồn UPS, phần mềm điều khiển.
• Vai trò trong kịch bản “dead ship”:
  • Đối với tàu tự hành hoặc tàu có mức tự động hóa cao, khi xảy ra sự cố nghiêm trọng buộc đội cứu hộ phải lên tàu trong trạng thái “dead ship”, hầu hết hệ thống điện tử sẽ không còn khả dụng.
  • Trong tình huống đó, SPT là phương tiện duy nhất để phối hợp giữa boong, buồng máy, buồng máy lái, trạm điều khiển khẩn cấp.
• Đáp ứng yêu cầu pháp lý lâu dài:
  • Các quy định như SOLAS thường duy trì yêu cầu về phương tiện liên lạc độc lập, ngay cả khi công nghệ số phát triển.
  • Việc loại bỏ SPT sẽ đòi hỏi thay đổi lớn trong khung pháp lý và đánh giá rủi ro, điều khó xảy ra trong ngắn và trung hạn.

Do đó, trong kiến trúc liên lạc tổng thể của tàu hiện đại, SPT vẫn được xem là “backbone” dự phòng, bổ sung cho các hệ thống số chứ không bị thay thế.

6.10. Khi nào nên ưu tiên đầu tư Hệ thống thông thoại Batteryless Telephone System chất lượng cao thay vì giải pháp giá rẻ?

Trong mọi trường hợp mà an toàn sinh mạng và tài sản phụ thuộc vào khả năng duy trì liên lạc khẩn cấp, nên ưu tiên hệ thống từ các hãng uy tín (Zenitel, Jotron, Hanshin…) với các đặc điểm:

• Vỏ nhôm đúc, cấp bảo vệ IP cao, chống ăn mòn:
  • Vỏ kim loại đúc nguyên khối, sơn phủ chống muối biển, chịu va đập cơ học tốt.
  • Cấp bảo vệ IP cao (IP66/67) giúp chống nước, chống bụi, phù hợp lắp ngoài trời, boong hở.
• Transducer độ nhạy cao, dải tần thoại tối ưu:
  • Cho âm thanh rõ, ít méo, đảm bảo hiểu đúng mệnh lệnh trong tình huống khẩn cấp.
  • Giữ được hiệu suất ổn định trong thời gian dài, ít suy giảm do lão hóa.
• Chứng nhận Đăng kiểm đầy đủ:
  • Được các tổ chức như DNV, ABS, LR, NK… phê duyệt, đảm bảo phù hợp với tiêu chuẩn hàng hải.
  • Có lịch sử vận hành tốt trên nhiều đội tàu, dễ dàng được chấp nhận trong kiểm tra PSC.

Một Hệ thống thông thoại Batteryless Telephone System giá rẻ, sử dụng vật liệu kém, dễ nhiễu, nhanh oxy hóa, hỏng máy phát quay tay sau vài chuyến biển có thể dẫn đến:

• Không qua được kiểm tra PSC, bị lưu giữ tàu, phát sinh chi phí neo đậu, chậm chuyến.
• Chi phí sửa chữa, thay thế, huy động kỹ thuật viên cao hơn nhiều so với khoản tiết kiệm ban đầu.
• Quan trọng hơn, làm suy giảm khả năng liên lạc trong tình huống khẩn cấp, ảnh hưởng trực tiếp đến an toàn thuyền viên và tài sản.

Vì vậy, trong bài toán tổng chi phí vòng đời (life-cycle cost) và rủi ro an toàn, lựa chọn hệ thống chất lượng cao thường là phương án kinh tế và an toàn hơn về lâu dài.

Tham khảo về Hệ thống thông thoại tại đây

Cảm ơn bạn đã đọc bài !

Nếu bạn cần hỗ trợ thêm thông tin, xin liên hệ theo,

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
