DS 2008 Echo Sounder Đo Sâu Hàng Hải

Tổng quan chuyên sâu về máy đo sâu hàng hải DS 2008 của Ninglu

DS 2008 Echo Sounder là máy đo sâu hàng hải chuyên dụng do nhà sản xuất Ninglu phát triển, đáp ứng đầy đủ tiêu chuẩn hiệu năng của IMO cho thiết bị đo sâu dẫn đường. Thiết bị được thiết kế cho tàu biển hoạt động trong vùng nước ven bờ, luồng hẹp, cảng biển và hành trình xa bờ, với dải đo sâu rộng từ 0,4 m đến 800 m, phù hợp cho cả tàu hàng, tàu dịch vụ, tàu công trình và tàu cá cỡ lớn. Với màn hình màu 10,4 inch, khả năng làm việc ở tần số 200 kHz hoặc 50 kHz, cùng các phiên bản 1 kênh và 2 kênh, DS 2008 mang lại giải pháp đo sâu ổn định, trực quan và dễ tích hợp vào hệ thống thiết bị hàng hải hiện có trên tàu.

Trong bối cảnh các quy định quốc tế về an toàn hàng hải ngày càng chặt chẽ, một hệ thống echo sounder đo sâu đạt chuẩn IMO như DS 2008 không chỉ giúp thuyền trưởng kiểm soát mớn nước an toàn mà còn hỗ trợ điều động tàu trong vùng nước hạn chế, giảm nguy cơ mắc cạn và va chạm đáy. Thiết bị này được thiết kế theo tiêu chuẩn IEC60945 về độ bền môi trường và bảo vệ, với cấp bảo vệ màn hình IP23, đảm bảo vận hành tin cậy trong điều kiện khí hậu biển khắc nghiệt, độ ẩm cao và rung lắc liên tục.

Nhờ sự kết hợp giữa phần cứng bền bỉ, phần mềm xử lý tín hiệu siêu âm tối ưu và khả năng giao tiếp NMEA 0183 với các thiết bị khác như GPS, ECDIS, VDR, DS 2008 trở thành lựa chọn đáng tin cậy cho các chủ tàu và đơn vị khai thác mong muốn một giải pháp đo sâu ổn định, dễ bảo trì và chi phí hợp lý. Các phiên bản DS2008, DS2008H và DS2008S cho phép người dùng linh hoạt lựa chọn cấu hình tần số và số kênh phù hợp với đặc thù vùng hoạt động của tàu.

Thông số kỹ thuật chi tiết DS 2008 Echo Sounder

Để đánh giá đúng năng lực của một máy đo sâu tàu biển, việc phân tích chi tiết thông số kỹ thuật là yếu tố quan trọng. DS 2008 được Ninglu công bố thông số rõ ràng, minh bạch, đáp ứng yêu cầu của các đăng kiểm và tổ chức phân cấp tàu biển khi phê duyệt thiết bị đo sâu dẫn đường.

Các thông số trên cho thấy DS 2008 Echo Sounder được xây dựng như một hệ thống đo sâu chuyên nghiệp, có khả năng làm việc liên tục trên tàu biển với độ tin cậy cao. Dải đo sâu tới 800 m cho phép thiết bị sử dụng linh hoạt từ vùng nước nông đến vùng nước sâu vừa, trong khi độ chính xác ±1% dải đo đáp ứng yêu cầu điều động an toàn trong luồng hẹp, khu vực neo đậu và ra vào cảng.

Cấu hình model DS2008, DS2008H, DS2008S và lựa chọn tần số

Nhà sản xuất Ninglu cung cấp DS 2008 với ba cấu hình chính, nhằm tối ưu cho các kiểu khai thác và vùng nước khác nhau. Việc hiểu rõ từng model giúp chủ tàu và đơn vị kỹ thuật lựa chọn đúng cấu hình, tránh lãng phí và đảm bảo hiệu quả đo sâu tối ưu.

Model DS2008: 1 kênh, đơn tần 50 kHz hoặc 200 kHz

Phiên bản DS2008 tiêu chuẩn hỗ trợ một kênh đo sâu duy nhất, với lựa chọn tần số 200 kHz hoặc 50 kHz. Tần số 200 kHz thường được ưu tiên cho vùng nước nông, khu vực cảng, sông, luồng hẹp, nơi cần độ phân giải cao và phản hồi nhanh của tín hiệu echo. Ngược lại, tần số 50 kHz phù hợp hơn cho vùng nước sâu hơn, nơi cần khả năng xuyên sâu tốt hơn trong cột nước, đặc biệt khi độ đục cao hoặc có nhiều nhiễu từ tầng sinh vật. Chủ tàu có thể lựa chọn phiên bản 200 kHz nếu tàu chủ yếu hoạt động ven bờ, hoặc 50 kHz nếu tàu thường xuyên đi tuyến xa bờ, vùng nước sâu trung bình.

Model DS2008H: 2 kênh, tần số 200 kHz, công suất 300 W

Phiên bản DS2008H được thiết kế với hai kênh đo sâu cùng tần số 200 kHz, công suất phát 300 W. Cấu hình này phù hợp cho các tàu cần giám sát đồng thời hai vị trí lắp đầu dò, ví dụ mũi và lái tàu, nhằm đánh giá chính xác độ sâu dưới thân tàu trong quá trình quay trở, cập cầu hoặc làm hàng trong vùng nước hạn chế. Việc sử dụng cùng tần số 200 kHz giúp giữ được độ phân giải cao, đặc biệt hữu ích khi tàu hoạt động trong khu vực đáy phức tạp, có nhiều vật cản hoặc thay đổi độ sâu đột ngột. Công suất 300 W vẫn đảm bảo khả năng đo sâu ổn định trong dải đo thiết kế, đồng thời tối ưu hóa tiêu thụ năng lượng trên tàu.

Model DS2008S: 2 kênh, kết hợp 50 kHz & 200 kHz, công suất 500 W

Phiên bản DS2008S là cấu hình linh hoạt nhất, với hai kênh đo sâu hoạt động ở hai tần số khác nhau: 50 kHz và 200 kHz, công suất phát 500 W. Cấu hình này cho phép thuyền trưởng đồng thời quan sát cả lớp đáy nông chi tiết (200 kHz) và lớp đáy sâu hơn (50 kHz), từ đó đánh giá tốt hơn địa hình đáy và xu hướng thay đổi độ sâu. Đây là lựa chọn lý tưởng cho tàu hàng tuyến quốc tế, tàu dịch vụ dầu khí, tàu khảo sát hoặc tàu công trình thường xuyên di chuyển giữa vùng nước nông và sâu. Khả năng kết hợp hai tần số trên cùng một màn hình giúp tối ưu hóa nhận thức tình huống dưới đáy tàu, hỗ trợ ra quyết định điều động an toàn hơn.

Đặc tính hiển thị, cảnh báo và tích hợp hệ thống của DS 2008

Khả năng hiển thị rõ ràng, cảnh báo kịp thời và tích hợp với các hệ thống hàng hải khác là những yếu tố quan trọng khi đánh giá một navigational sounder. DS 2008 được thiết kế với giao diện trực quan, hỗ trợ thuyền viên thao tác nhanh, đồng thời cung cấp đầy đủ dữ liệu cần thiết cho hệ thống dẫn đường điện tử trên tàu.

Màn hình LCD 10,4 inch, 7 màu echo và điều chỉnh tốc độ cuộn

DS 2008 Echo Sounder sử dụng màn hình LCD màu 10,4 inch với độ phân giải 640 × 480, cho phép hiển thị chi tiết dạng sóng echo và đường đáy. Người vận hành có thể điều chỉnh độ sáng màn hình để phù hợp với điều kiện ánh sáng trên buồng lái, từ ban ngày nắng gắt đến ban đêm cần giảm chói. Hệ thống hiển thị 7 màu echo giúp phân biệt cường độ phản xạ của tín hiệu, hỗ trợ nhận diện loại đáy (mềm, cứng, lẫn đá) và các lớp vật chất lơ lửng trong cột nước. Tốc độ cuộn hình có 6 mức lựa chọn cùng chế độ Freeze cho phép tạm dừng màn hình để phân tích chi tiết một đoạn lịch sử echo, rất hữu ích khi đánh giá lại đoạn luồng vừa đi qua hoặc khi đào tạo thuyền viên mới.

Chức năng cảnh báo độ sâu cạn, cảnh báo nguồn và lưu trữ lịch sử

Để đảm bảo an toàn hàng hải, DS 2008 tích hợp đầy đủ các chức năng cảnh báo quan trọng. Người dùng có thể cài đặt ngưỡng cảnh báo nước cạn phù hợp với mớn nước tàu và điều kiện khai thác, khi độ sâu đo được nhỏ hơn ngưỡng cài đặt, hệ thống sẽ kích hoạt còi Buzzer và đèn nháy để thu hút sự chú ý của ca trực. Bên cạnh đó, thiết bị còn có cảnh báo sụt áp, mất nguồn, giúp thuyền viên kịp thời phát hiện sự cố nguồn cấp, tránh tình trạng mất thông tin độ sâu trong quá trình điều động quan trọng. Chức năng lưu trữ 20 giờ lịch sử dữ liệu cho phép xem lại diễn biến độ sâu trên hành trình gần nhất, hỗ trợ công tác phân tích sau hành trình, điều tra sự cố hoặc làm tài liệu huấn luyện nội bộ.

Tích hợp NMEA 0183, đầu vào GPS và tùy chọn repeater, máy in

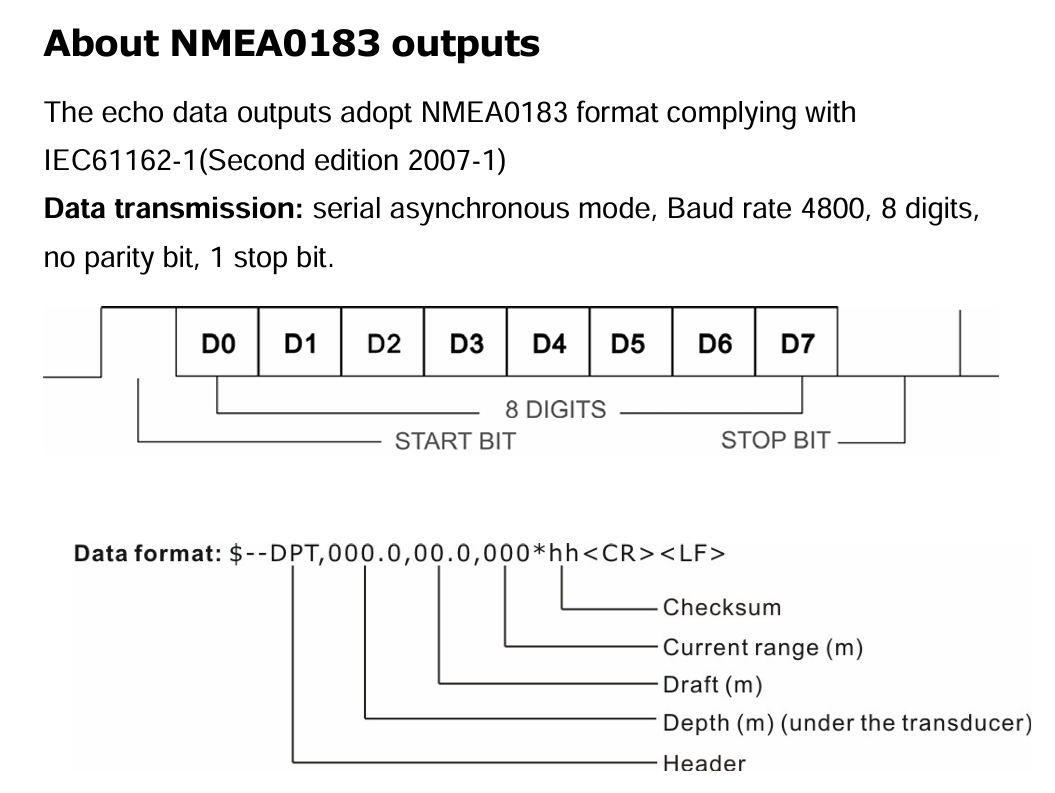

Về mặt kết nối, DS 2008 Echo Sounder hỗ trợ đầu ra NMEA 0183 với câu DPT, truyền dữ liệu độ sâu đến các thiết bị khác như ECDIS, radar tích hợp, VDR hoặc hệ thống giám sát trung tâm trên tàu. Điều này giúp đồng bộ thông tin độ sâu với các lớp dữ liệu bản đồ điện tử, tăng cường nhận thức tình huống cho thuyền trưởng. Thiết bị cũng nhận đầu vào GPS (GGA), cho phép gắn tọa độ vị trí cho dữ liệu đo sâu, hữu ích khi cần đối chiếu lại vị trí xảy ra biến đổi độ sâu bất thường hoặc khi lập báo cáo hành trình. Ngoài ra, DS 2008 có thể mở rộng với repeater IR261 để hiển thị độ sâu tại các vị trí khác trên tàu, và kết nối với máy in DPU-414 để in bản ghi echo phục vụ lưu trữ hồ sơ kỹ thuật hoặc làm chứng cứ khi làm việc với cảng vụ, đăng kiểm.

Thiết kế cơ khí, lắp đặt linh hoạt và độ bền môi trường

Về mặt cơ khí, DS 2008 có kích thước 264 × 270 × 93 mm, phù hợp lắp đặt trên hầu hết bảng điều khiển buồng lái hiện đại. Thiết bị hỗ trợ nhiều phương án lắp đặt gồm đặt bàn, treo trần, âm bảng, giúp kỹ sư có thể tối ưu bố trí không gian trên buồng lái, đảm bảo góc nhìn tốt cho ca trực. Cấp bảo vệ IP23 theo IEC60945 cho màn hình đảm bảo khả năng chống ẩm, chống nhỏ giọt nước và chịu được điều kiện rung lắc, nhiệt độ thay đổi liên tục trên tàu biển. Nguồn cấp DC 24 V (18 ~ 33 V) tương thích với hệ thống điện một chiều tiêu chuẩn trên tàu, đồng thời dải điện áp rộng giúp thiết bị vẫn hoạt động ổn định khi điện áp dao động trong quá trình khởi động máy chính hoặc chuyển đổi nguồn.

Ba lý do nên chọn DS 2008 Echo Sounder của Ninglu

Thứ nhất, DS 2008 đáp ứng chuẩn hiệu năng IMO, được thiết kế chuyên biệt cho mục đích đo sâu dẫn đường, với dải đo 0,4–800 m, độ chính xác ±1% dải đo, khả năng lưu trữ lịch sử 20 giờ và tích hợp NMEA 0183, phù hợp cho cả tàu mới đóng và tàu hoán cải cần nâng cấp hệ thống đo sâu.

Thứ hai, cấu hình linh hoạt với các model DS2008, DS2008H, DS2008S cho phép lựa chọn giữa 1 kênh hoặc 2 kênh, tần số 50 kHz, 200 kHz hoặc kết hợp cả hai, đáp ứng đa dạng nhu cầu từ tàu hoạt động ven bờ đến tàu tuyến quốc tế, tối ưu chi phí đầu tư mà vẫn đảm bảo hiệu quả đo sâu.

Thứ ba, thiết kế thân thiện và dễ tích hợp hệ thống với màn hình LCD màu 10,4”, 7 màu echo, cảnh báo nước cạn và nguồn, kết nối GPS, đầu ra NMEA 0183, tùy chọn repeater và máy in, cùng khả năng lắp đặt linh hoạt đặt bàn, treo trần, âm bảng, giúp DS 2008 trở thành giải pháp đo sâu hàng hải đáng tin cậy cho nhiều loại tàu biển khác nhau.
