Tổng Quan Về Hệ Thống GMDSS và MF/HF

Thiết bị MF/HF (Medium Frequency / High Frequency) là máy thu phát vô tuyến điện hàng hải tầm xa, hoạt động trên dải tần trung (MF: 300 kHz – 3 MHz) và cao (HF: 3 MHz – 30 MHz). Thiết bị được sử dụng trên tàu biển và tàu cá nhằm phục vụ thông tin liên lạc vô tuyến ngoài khơi, bao gồm thoại (Radiotelephony) và DSC (Digital Selective Calling).

Trong hệ thống Global Maritime Distress and Safety System, thiết bị MF/HF đóng vai trò là phương tiện thông tin chủ lực cho các vùng biển A2, A3 và A4, đảm bảo duy trì liên lạc giữa tàu với bờ (ship-to-shore) và tàu với tàu (ship-to-ship) ở khoảng cách xa, vượt ngoài phạm vi phủ sóng của hệ thống VHF.

Đặc điểm kỹ thuật và ứng dụng chính:

• Thông tin liên lạc tầm xa:
  Thiết bị MF/HF sử dụng cơ chế lan truyền sóng điện từ qua phản xạ tầng điện ly (skywave propagation), cho phép tín hiệu vô tuyến truyền đi với khoảng cách lên tới hàng nghìn kilomet, đặc biệt hiệu quả trong điều kiện ngoài khơi xa.
• Tích hợp DSC theo tiêu chuẩn GMDSS:
  Hỗ trợ chức năng gọi chọn lọc số (DSC) trên các tần số quy định, cho phép phát đi các bản tin cấp cứu (Distress Alert), khẩn cấp (Urgency) và an toàn (Safety) một cách tự động và nhanh chóng, đáp ứng yêu cầu của IMO/SOLAS.
• Ứng dụng thực tế:
  • Liên lạc thoại giữa tàu và các trạm bờ hoặc tàu khác trên tuyến hàng hải dài
  • Thu nhận các bản tin dự báo thời tiết hàng hải (Weather Forecast) và cảnh báo hàng hải (Navigational Warnings)
  • Hỗ trợ công tác tìm kiếm và cứu nạn (SAR – Search and Rescue) trong các tình huống khẩn cấp trên biển

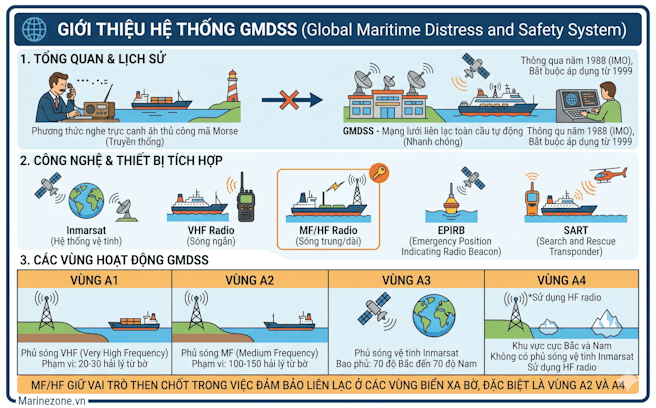

Hệ thống GMDSS (Global Maritime Distress and Safety System) là một mạng lưới liên lạc toàn cầu được thiết kế nhằm đảm bảo khả năng phát báo động cấp cứu nhanh chóng và tự động từ các tàu đến các trung tâm cứu nạn trên bờ (MRCC) cũng như các tàu lân cận. Được Tổ chức Hàng hải Quốc tế (IMO) thông qua vào năm 1988 và bắt buộc áp dụng từ năm 1999, GMDSS đã thay đổi căn bản phương thức cứu nạn trên biển, loại bỏ sự phụ thuộc vào phương thức nghe trực canh thủ công mã Morse truyền thống.

GMDSS được xây dựng dựa trên sự tích hợp của nhiều công nghệ truyền thông hiện đại, bao gồm hệ thống vệ tinh Inmarsat, hệ thống MF/HF radio, VHF radio, và các thiết bị tự động như EPIRB (Emergency Position Indicating Radio Beacon) và SART (Search and Rescue Transponder). Mục tiêu chính của GMDSS là đảm bảo mọi tàu đều có khả năng gửi tín hiệu cấp cứu và nhận thông tin an toàn một cách nhanh chóng và hiệu quả, bất kể vị trí địa lý hay điều kiện thời tiết.

Việc áp dụng GMDSS cũng đồng nghĩa với việc các tàu phải được trang bị các thiết bị phù hợp theo từng vùng hoạt động, được phân chia thành các khu vực A1, A2, A3 và A4 dựa trên phạm vi phủ sóng của các hệ thống liên lạc:

• Vùng A1: Phủ sóng VHF (Very High Frequency) trong phạm vi khoảng 20-30 hải lý từ bờ.
• Vùng A2: Phủ sóng MF (Medium Frequency) trong phạm vi khoảng 100-150 hải lý từ bờ.
• Vùng A3: Phủ sóng vệ tinh Inmarsat, bao phủ vùng biển từ 70 độ Bắc đến 70 độ Nam.
• Vùng A4: Khu vực cực Bắc và Nam, nơi không có phủ sóng vệ tinh Inmarsat, sử dụng HF radio để liên lạc.

Trong đó, thiết bị MF/HF giữ vai trò then chốt trong việc đảm bảo liên lạc ở các vùng biển xa bờ, đặc biệt là vùng A2 và A4, nơi sóng VHF và vệ tinh không thể phủ sóng hiệu quả.

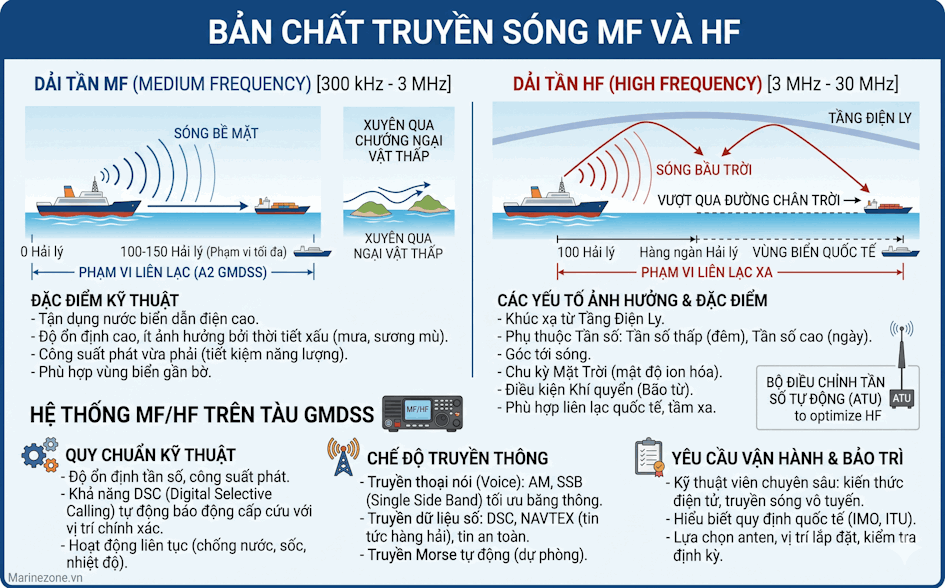

Bản Chất Truyền Sóng MF và HF

Dải tần MF (Medium Frequency) từ 300 kHz đến 3 MHz chủ yếu truyền qua cơ chế sóng bề mặt (ground waves). Sóng bề mặt là sóng điện từ lan truyền sát theo bề mặt Trái Đất, tận dụng đặc tính dẫn điện cao của nước biển để duy trì cường độ tín hiệu ổn định trong phạm vi tương đối gần. Điều này giúp sóng MF có khả năng phủ sóng liên lạc hiệu quả trong phạm vi từ 100 đến 150 hải lý, phù hợp cho các tàu hoạt động trong vùng A2 của GMDSS.

Đặc điểm kỹ thuật của sóng MF bao gồm:

• Khả năng xuyên qua các chướng ngại vật địa hình thấp, như các đảo nhỏ hoặc các vùng ven bờ.
• Độ ổn định cao trong điều kiện thời tiết xấu, do sóng bề mặt ít bị ảnh hưởng bởi các hiện tượng khí quyển như mưa hoặc sương mù.
• Yêu cầu công suất phát vừa phải, giúp tiết kiệm năng lượng cho các thiết bị trên tàu.

Ngược lại, dải tần HF (High Frequency) từ 3 MHz đến 30 MHz hoạt động dựa trên cơ chế sóng bầu trời (sky waves). Sóng HF được phát lên tầng điện ly (ionosphere), nơi các hạt ion hóa trong tầng này khúc xạ sóng trở lại bề mặt Trái Đất, tạo điều kiện cho tín hiệu truyền đi xa hàng ngàn hải lý, vượt qua đường chân trời và các chướng ngại vật lớn.

Tuy nhiên, hiệu quả truyền sóng HF phụ thuộc rất lớn vào các yếu tố môi trường và thời gian:

• Tần số sử dụng: Tần số thấp hơn trong dải HF thường cho phạm vi truyền xa hơn vào ban đêm, trong khi tần số cao hơn phù hợp hơn vào ban ngày.
• Góc tới sóng: Góc phát sóng lên tầng điện ly ảnh hưởng đến khoảng cách truyền sóng và vị trí nhận sóng.
• Chu kỳ hoạt động của Mặt Trời: Hoạt động của Mặt Trời ảnh hưởng đến mật độ ion hóa tầng điện ly, từ đó ảnh hưởng đến khả năng khúc xạ sóng HF.
• Điều kiện khí quyển: Các hiện tượng như bão từ, hoạt động địa từ có thể gây nhiễu hoặc làm suy giảm tín hiệu HF.

Để tối ưu hóa hiệu quả truyền thông qua sóng HF, các thiết bị MF/HF trên tàu thường được trang bị bộ điều chỉnh tần số tự động (ATU - Automatic Tuning Unit) và các hệ thống điều khiển công suất phát, giúp điều chỉnh tín hiệu phù hợp với điều kiện môi trường và yêu cầu liên lạc.

Về mặt kỹ thuật, các thiết bị MF/HF trong GMDSS phải đáp ứng các tiêu chuẩn nghiêm ngặt về:

• Độ ổn định tần số và công suất phát để đảm bảo tín hiệu truyền đi rõ ràng và không bị nhiễu.
• Khả năng tự động phát tín hiệu báo động (DSC - Digital Selective Calling), cho phép gửi tín hiệu cấp cứu tự động với thông tin định vị chính xác.
• Khả năng hoạt động liên tục trong điều kiện khắc nghiệt, bao gồm khả năng chống nước, chống sốc và chịu nhiệt độ cao.

MF/HF radio còn hỗ trợ nhiều chế độ truyền thông khác nhau như:

• Truyền thoại nói (voice communication) sử dụng các chuẩn AM hoặc SSB (Single Side Band) để tối ưu hóa băng thông và giảm nhiễu.
• Truyền dữ liệu số như DSC, NAVTEX (hệ thống phát tin tức hàng hải tự động), và các dịch vụ truyền tin an toàn khác.
• Truyền tín hiệu Morse tự động trong một số trường hợp dự phòng.

Việc vận hành và bảo trì hệ thống MF/HF đòi hỏi kỹ thuật viên phải có kiến thức chuyên sâu về điện tử, truyền sóng vô tuyến, cũng như hiểu biết về các quy định quốc tế và tiêu chuẩn kỹ thuật của IMO và ITU (International Telecommunication Union). Ngoài ra, việc lựa chọn anten phù hợp, vị trí lắp đặt và kiểm tra định kỳ cũng là yếu tố quyết định đến hiệu quả hoạt động của hệ thống.

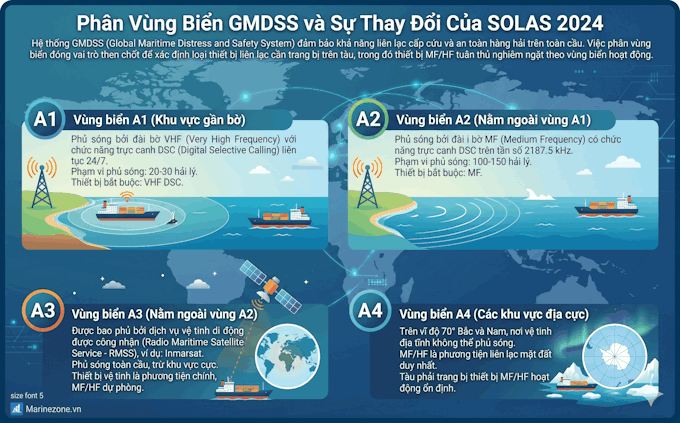

Phân Vùng Biển GMDSS và Sự Thay Đổi Của SOLAS 2024

Hệ thống GMDSS (Global Maritime Distress and Safety System) được thiết kế nhằm đảm bảo khả năng liên lạc cấp cứu và an toàn hàng hải trên toàn cầu, trong đó việc phân vùng biển đóng vai trò then chốt để xác định loại thiết bị liên lạc cần trang bị trên tàu. Việc trang bị thiết bị MF/HF trên tàu phải tuân thủ nghiêm ngặt theo vùng biển hoạt động, được phân chia thành các vùng A1, A2, A3 và A4 dựa trên phạm vi phủ sóng của các hệ thống liên lạc khác nhau, nhằm tối ưu hóa khả năng nhận tín hiệu và đảm bảo liên lạc liên tục trong mọi điều kiện.

Định Nghĩa Các Vùng Biển

• Vùng biển A1: Đây là khu vực gần bờ, được phủ sóng bởi đài bờ VHF (Very High Frequency) với chức năng trực canh DSC (Digital Selective Calling) liên tục 24/7. Phạm vi phủ sóng thường dao động trong khoảng 20-30 hải lý, tùy thuộc vào địa hình và công suất đài bờ. Trong vùng này, tàu phải trang bị thiết bị VHF DSC để đảm bảo khả năng gửi và nhận tín hiệu cấp cứu nhanh chóng.
• Vùng biển A2: Nằm ngoài vùng A1, vùng A2 được phủ sóng bởi đài bờ MF (Medium Frequency) có chức năng trực canh DSC trên tần số 2187.5 kHz. Phạm vi phủ sóng của vùng này rộng hơn, khoảng 100-150 hải lý, phù hợp với các tàu hoạt động xa bờ hơn. Tàu hoạt động trong vùng A2 bắt buộc phải trang bị thiết bị MF để đảm bảo khả năng liên lạc cấp cứu và nhận thông tin an toàn hàng hải (MSI).

• Vùng biển A3: Vùng này nằm ngoài phạm vi phủ sóng của các đài bờ VHF và MF, được bao phủ bởi dịch vụ vệ tinh di động được công nhận (Radio Maritime Satellite Service - RMSS), ví dụ như Inmarsat hoặc các hệ thống vệ tinh khác. Vùng A3 đảm bảo khả năng liên lạc liên tục trên phạm vi toàn cầu, ngoại trừ các khu vực cực. Trong vùng này, thiết bị vệ tinh là phương tiện chính, MF/HF chỉ đóng vai trò dự phòng.
• Vùng biển A4: Bao gồm các khu vực địa cực trên vĩ độ 70° Bắc và Nam, nơi mà vệ tinh địa tĩnh không thể phủ sóng do vị trí địa lý đặc thù. Trong vùng này, MF/HF là phương tiện liên lạc mặt đất duy nhất có thể sử dụng, do đó tàu phải trang bị thiết bị MF/HF với khả năng hoạt động ổn định trong điều kiện khắc nghiệt.

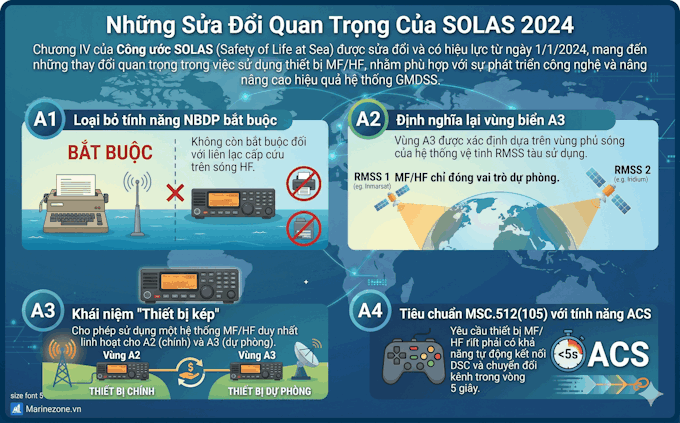

Những Sửa Đổi Quan Trọng Của SOLAS 2024

Chương IV của Công ước SOLAS (Safety of Life at Sea) được sửa đổi và có hiệu lực từ ngày 1/1/2024, mang đến những thay đổi quan trọng trong việc sử dụng thiết bị MF/HF, nhằm phù hợp với sự phát triển công nghệ và nâng cao hiệu quả hệ thống GMDSS.

• Loại bỏ tính năng NBDP bắt buộc: Trước đây, tính năng in trực tiếp băng hẹp (Narrow Band Direct Printing - NBDP) là yêu cầu bắt buộc đối với liên lạc cấp cứu trên sóng HF. Tuy nhiên, với sự phát triển của các phương tiện truyền thông hiện đại và vệ tinh, tính năng này không còn bắt buộc nữa. Chủ tàu có thể giữ lại nếu cần nhận Thông tin An toàn Hàng hải (Maritime Safety Information - MSI) qua NBDP, nhưng không bắt buộc phải trang bị.
• Định nghĩa lại vùng biển A3: Vùng A3 không còn mặc định gắn với hệ thống vệ tinh Inmarsat mà được xác định dựa trên vùng phủ sóng của hệ thống vệ tinh RMSS mà tàu sử dụng. Điều này cho phép linh hoạt hơn trong việc lựa chọn nhà cung cấp dịch vụ vệ tinh phù hợp với nhu cầu và vị trí hoạt động của tàu. Đồng thời, MF/HF không còn là thiết bị chính trong vùng A3 mà chỉ đóng vai trò thiết bị dự phòng, đảm bảo liên lạc khi vệ tinh gặp sự cố hoặc không khả dụng.
• Khái niệm "Thiết bị kép": Một điểm mới trong quy định là cho phép sử dụng một hệ thống MF/HF duy nhất có thể hoạt động linh hoạt, đóng vai trò thiết bị chính ở vùng A2 và thiết bị dự phòng ở vùng A3. Điều này giúp giảm chi phí đầu tư và bảo trì thiết bị, đồng thời tăng tính linh hoạt trong vận hành và tuân thủ quy định.

• Tiêu chuẩn MSC.512(105) với tính năng ACS: Tiêu chuẩn MSC.512(105) được áp dụng cho thiết bị MF/HF, yêu cầu thiết bị phải có khả năng tự động kết nối DSC và chuyển đổi kênh trong vòng 5 giây (Automatic Channel Switching - ACS). Tính năng này giúp tăng tốc độ phản ứng trong các tình huống cấp cứu, giảm thiểu thời gian chờ đợi và nâng cao hiệu quả truyền thông.

Chi tiết kỹ thuật và vận hành thiết bị MF/HF theo tiêu chuẩn mới:

• Khả năng tự động dò kênh DSC: Thiết bị MF/HF phải liên tục giám sát các kênh DSC để phát hiện tín hiệu cấp cứu hoặc cảnh báo, đảm bảo không bỏ sót bất kỳ tín hiệu nào.
• Chuyển đổi kênh nhanh chóng: Khi phát hiện tín hiệu DSC, thiết bị phải tự động chuyển sang kênh tương ứng trong vòng 5 giây để tiếp nhận và xử lý thông tin.

• Khả năng tương thích với hệ thống vệ tinh RMSS: Thiết bị MF/HF cần được tích hợp hoặc phối hợp hiệu quả với các hệ thống vệ tinh để đảm bảo liên lạc dự phòng khi vệ tinh gặp sự cố.
• Độ bền và khả năng hoạt động trong điều kiện khắc nghiệt: Đặc biệt đối với vùng A4, thiết bị MF/HF phải được thiết kế để hoạt động ổn định trong môi trường nhiệt độ thấp, gió mạnh và các điều kiện thời tiết cực đoan.

Ảnh hưởng của các thay đổi đến chủ tàu và nhà khai thác:

• Chủ tàu cần cập nhật và nâng cấp thiết bị MF/HF để đáp ứng tiêu chuẩn MSC.512(105), đảm bảo tính năng ACS và khả năng hoạt động linh hoạt theo vùng biển. Có những sản phẩm đạt tiêu chí ACS
• Việc loại bỏ tính năng NBDP bắt buộc giúp giảm chi phí bảo trì và vận hành thiết bị, đồng thời cho phép chủ tàu lựa chọn các giải pháp liên lạc hiện đại hơn.
• Định nghĩa lại vùng A3 và khái niệm thiết bị kép giúp tối ưu hóa trang bị thiết bị, giảm thiểu sự trùng lặp và nâng cao hiệu quả sử dụng thiết bị MF/HF.
• Nhân viên vận hành cần được đào tạo lại để hiểu rõ các tính năng mới, đặc biệt là khả năng tự động chuyển đổi kênh và phối hợp với hệ thống vệ tinh.

Khuyến nghị kỹ thuật:

• Thường xuyên kiểm tra và bảo trì thiết bị MF/HF để đảm bảo tính năng ACS hoạt động chính xác.
• Đánh giá vùng biển hoạt động thực tế của tàu để lựa chọn thiết bị phù hợp, tránh trang bị thừa hoặc thiếu thiết bị cần thiết.
• Theo dõi các bản tin cập nhật từ IMO và các cơ quan quản lý hàng hải để kịp thời điều chỉnh trang bị và quy trình vận hành.
• Đảm bảo hệ thống điện và anten của thiết bị MF/HF được thiết kế và lắp đặt đúng tiêu chuẩn để tối ưu hóa hiệu suất truyền nhận.

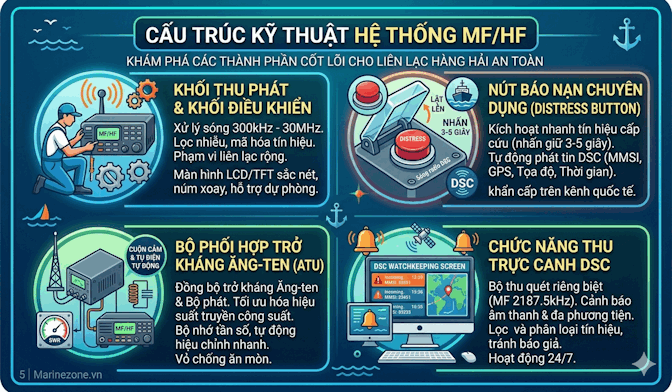

Cấu Trúc Kỹ Thuật Của Hệ Thống MF/HF

Thiết bị MF/HF (Medium Frequency/High Frequency) là một hệ thống truyền thông vô tuyến phức tạp, được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe trong môi trường biển với điều kiện thời tiết và nhiễu sóng cực kỳ khắc nghiệt. Hệ thống này không chỉ đảm bảo khả năng liên lạc ổn định mà còn tích hợp nhiều công nghệ tiên tiến nhằm tối ưu hóa hiệu suất và độ tin cậy trong các hoạt động hàng hải.

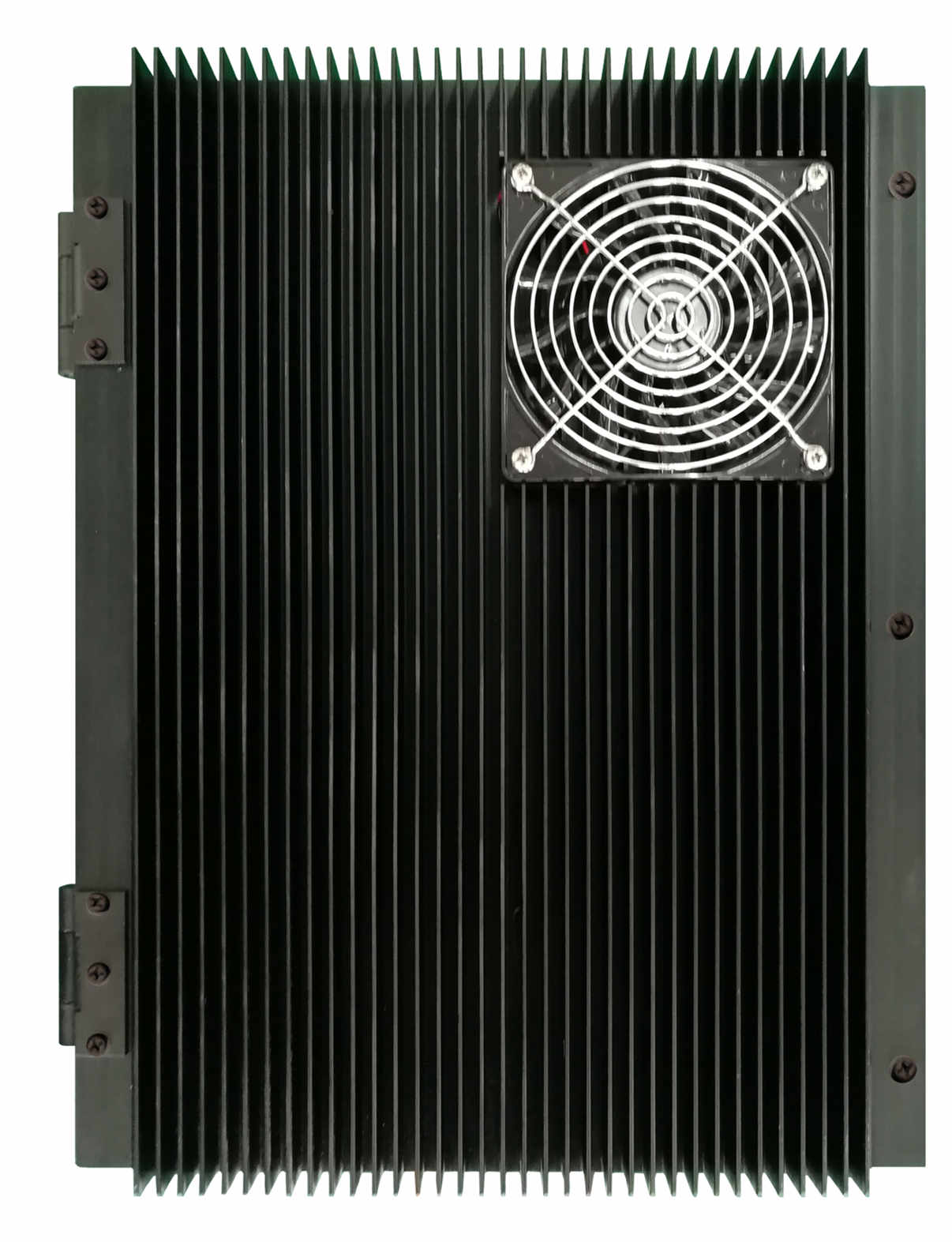

Khối Thu Phát (Transceiver Unit) và Khối Điều Khiển (Control Unit)

Khối thu phát là trung tâm xử lý tín hiệu của hệ thống MF/HF, đóng vai trò quan trọng trong việc nhận và phát sóng radio trong dải tần từ 300 kHz đến 30 MHz. Thành phần này bao gồm:

• Bộ xử lý tín hiệu số (DSP - Digital Signal Processor): Đây là bộ phận xử lý tín hiệu tiên tiến, thực hiện các thuật toán lọc nhiễu, giải mã và mã hóa tín hiệu, giúp cải thiện chất lượng âm thanh và độ chính xác của dữ liệu truyền nhận.
• Bộ khuếch đại công suất: Công suất phát tiêu chuẩn thường là 150W, đủ để đảm bảo liên lạc trong phạm vi hàng chục đến hàng trăm hải lý. Các phiên bản nâng cao có thể đạt tới 500W, tăng cường khả năng xuyên qua các điều kiện sóng phức tạp và mở rộng phạm vi liên lạc.
• Bộ lọc tạp âm và nhiễu: Sử dụng các mạch lọc băng thông hẹp và kỹ thuật lọc số để loại bỏ các tín hiệu nhiễu không mong muốn, đảm bảo tín hiệu thu nhận rõ ràng và ổn định.

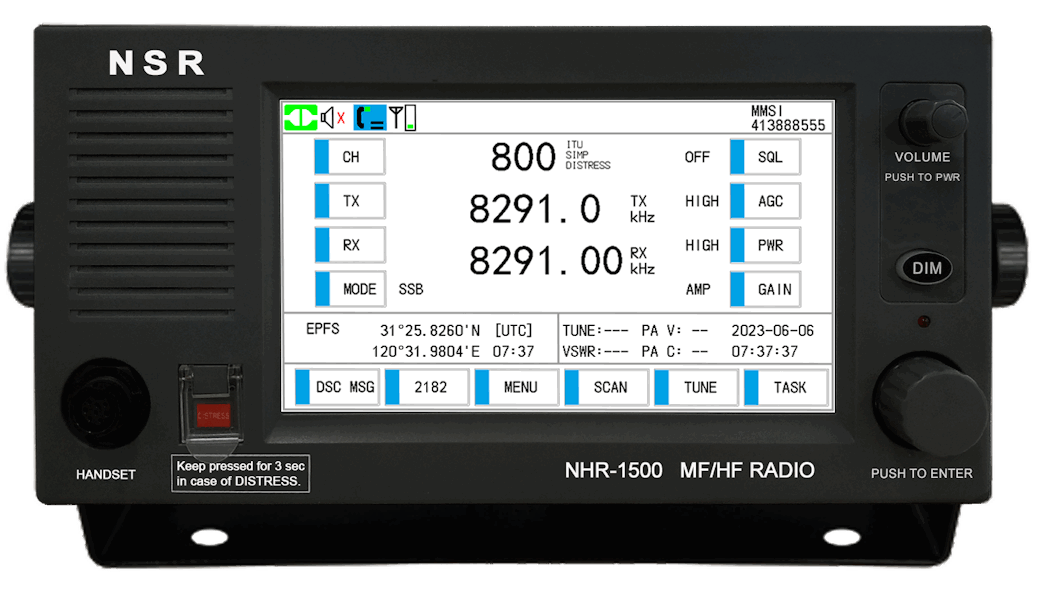

Khối điều khiển thường được bố trí tại buồng lái hoặc vị trí thuận tiện cho người vận hành, với các đặc điểm kỹ thuật sau:

• Màn hình LCD/TFT có độ phân giải cao, hiển thị đầy đủ các thông số kỹ thuật, tần số, chế độ hoạt động và trạng thái thiết bị.
• Bàn phím và núm xoay chuyên dụng cho phép thao tác nhanh chóng, chính xác trong việc lựa chọn tần số, điều chỉnh công suất và các chức năng khác.
• Hỗ trợ lắp đặt tối đa hai khối điều khiển để đảm bảo dự phòng, tăng tính sẵn sàng và an toàn trong quá trình vận hành.

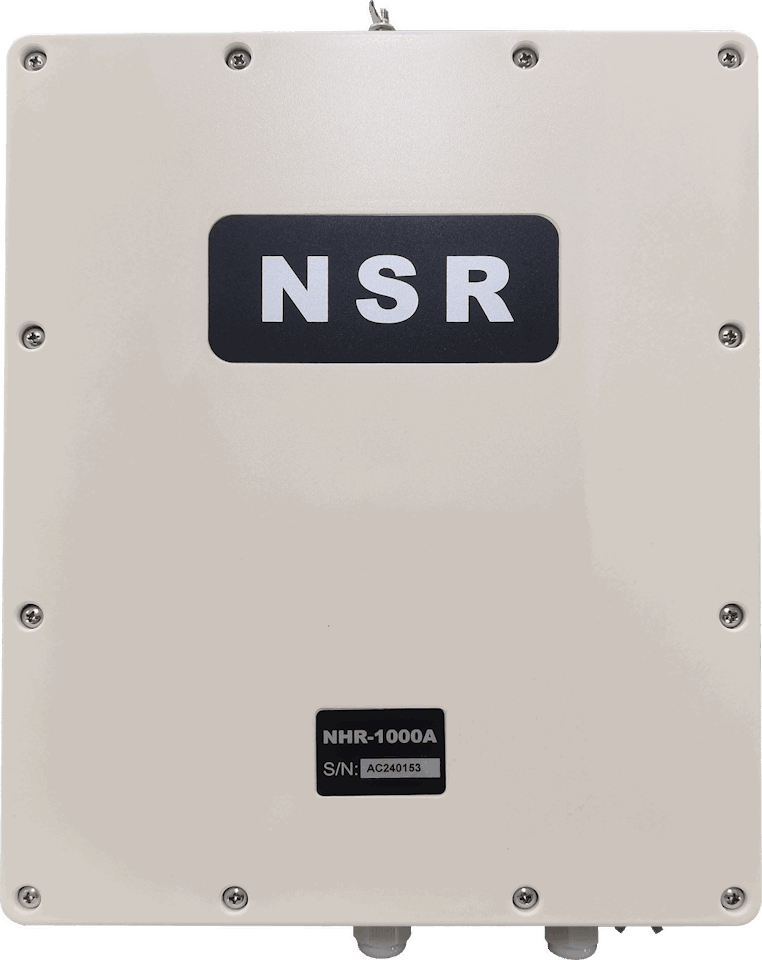

Bộ Phối Hợp Trở Kháng Ăng-ten (Antenna Tuning Unit - ATU)

Bộ phối hợp trở kháng ăng-ten (ATU) là một thành phần kỹ thuật then chốt trong hệ thống MF/HF, có nhiệm vụ đảm bảo sự đồng bộ trở kháng giữa ăng-ten và bộ phát, từ đó tối ưu hóa hiệu suất truyền tải công suất và giảm thiểu phản xạ sóng (Standing Wave Ratio - SWR).

Các đặc điểm kỹ thuật và công nghệ của ATU hiện đại bao gồm:

• Hệ thống cuộn cảm và tụ điện tự động: Cho phép điều chỉnh trở kháng một cách nhanh chóng và chính xác theo tần số hoạt động, giúp thiết bị thích ứng linh hoạt với các loại ăng-ten và điều kiện môi trường khác nhau.
• Bộ nhớ lưu trữ cài đặt tần số: ATU có khả năng ghi nhớ các cấu hình trở kháng tương ứng với từng tần số đã sử dụng, giúp giảm thời gian hiệu chỉnh khi chuyển đổi tần số.
• Khả năng tự động hiệu chỉnh: Khi khởi động hoặc thay đổi tần số, ATU sẽ tự động thực hiện quá trình điều chỉnh trở kháng mà không cần sự can thiệp thủ công, đảm bảo liên tục và ổn định trong quá trình truyền phát.
• Thiết kế chống ăn mòn và chịu được môi trường biển: Vỏ ATU thường được làm từ vật liệu hợp kim nhôm hoặc thép không gỉ, có lớp phủ bảo vệ chống oxy hóa và ăn mòn do muối biển.

Nút Báo Nạn Chuyên Dụng (Distress Button)

Nút báo nạn (Distress Button) là một thiết bị an toàn quan trọng trong hệ thống MF/HF, được thiết kế để kích hoạt nhanh các tín hiệu cấp cứu trong trường hợp khẩn cấp trên biển. Các đặc điểm kỹ thuật và chức năng của nút báo nạn bao gồm:

• Màu sắc và vị trí: Nút được thiết kế màu đỏ nổi bật, dễ nhận biết và thường được đặt ở vị trí thuận tiện trên bảng điều khiển.
• Nắp bảo vệ: Để tránh kích hoạt nhầm, nút được bảo vệ bởi một nắp che có thể mở dễ dàng khi cần thiết.
• Thời gian kích hoạt: Người dùng phải nhấn giữ nút trong khoảng từ 3 đến 5 giây để xác nhận tín hiệu cấp cứu, tránh các trường hợp vô tình chạm phải.
• Tín hiệu DSC (Digital Selective Calling): Khi kích hoạt, thiết bị sẽ tự động phát bản tin cấp cứu DSC, bao gồm các thông tin quan trọng như mã số MMSI (Maritime Mobile Service Identity), tọa độ GPS hiện tại, thời gian và mô tả bản chất tai nạn hoặc tình trạng khẩn cấp.
• Đảm bảo liên lạc nhanh chóng: Tín hiệu DSC được truyền trên các kênh cấp cứu quốc tế, giúp các tàu và trạm bờ nhận biết và phản hồi kịp thời.

Chức Năng Thu Trực Canh DSC (DSC Watchkeeping Receiver) của MF/HF

Chức năng thu trực canh DSC là một phần không thể thiếu trong hệ thống MF/HF hiện đại, đảm bảo khả năng giám sát liên tục các tần số cấp cứu quốc tế để phát hiện và cảnh báo các tín hiệu cầu cứu. Các đặc điểm kỹ thuật của chức năng này bao gồm:

• Bộ thu quét riêng biệt: Hoạt động độc lập với khối thu phát chính, liên tục quét các tần số DSC tiêu chuẩn như 2187.5 kHz (MF) và các tần số HF tương ứng.
• Cảnh báo đa phương tiện: Khi nhận được tín hiệu cầu cứu, hệ thống sẽ phát cảnh báo bằng âm thanh lớn và hiển thị hình ảnh trên màn hình điều khiển, giúp người vận hành nhanh chóng nhận biết và xử lý.
• Khả năng lọc và phân loại tín hiệu: Bộ thu DSC có thể phân biệt các loại tín hiệu khác nhau như tín hiệu cấp cứu, tín hiệu thử nghiệm hoặc tín hiệu thông thường, giảm thiểu cảnh báo giả.
• Tích hợp với hệ thống định vị GPS: Giúp xác định chính xác vị trí tàu phát tín hiệu cầu cứu, hỗ trợ công tác cứu hộ và điều phối lực lượng nhanh chóng.
• Độ bền và ổn định cao: Thiết kế để hoạt động liên tục 24/7 trong môi trường biển, với khả năng chống nhiễu và chống sốc điện từ.

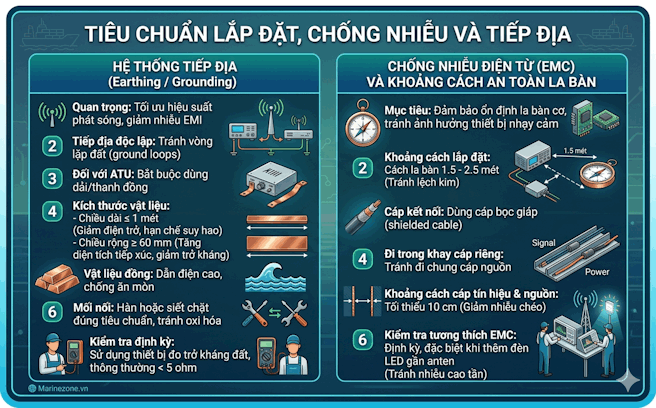

Tiêu Chuẩn Lắp Đặt, Chống Nhiễu và Tiếp Địa

Việc lắp đặt thiết bị MF/HF đòi hỏi phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đảm bảo hiệu suất phát sóng tối ưu và giảm thiểu tối đa các hiện tượng nhiễu điện từ (EMI) gây ảnh hưởng đến các thiết bị điện tử khác trên tàu hoặc trong khu vực lân cận. Các tiêu chuẩn này không chỉ liên quan đến vị trí lắp đặt mà còn bao gồm các yêu cầu về hệ thống tiếp địa, chống nhiễu và nguồn điện dự phòng.

Hệ Thống Tiếp Địa (Earthing / Grounding)

Tiếp địa là một trong những yếu tố quan trọng nhất quyết định hiệu suất hoạt động của các thiết bị MF/HF. Một hệ thống tiếp địa tốt sẽ giúp giảm thiểu tổn thất công suất, hạn chế sóng phản xạ và giảm thiểu nhiễu sóng điện từ phát sinh trong quá trình truyền dẫn.

Mỗi module MF/HF cần được trang bị một kết nối tiếp địa độc lập, tránh hiện tượng tiếp địa chung gây ra vòng lặp đất (ground loops) làm tăng nhiễu. Đặc biệt, đối với bộ điều chỉnh anten (ATU), việc sử dụng dải đồng hoặc thanh đồng làm tiếp địa là bắt buộc. Kích thước vật liệu tiếp địa cần đảm bảo:

• Chiều dài không vượt quá 1 mét để giảm điện trở tiếp địa và hạn chế suy hao công suất.
• Chiều rộng tối thiểu 60 mm nhằm tăng diện tích tiếp xúc với mặt đất, giúp giảm trở kháng tiếp địa.

Vật liệu đồng được ưu tiên sử dụng do tính dẫn điện cao và khả năng chống ăn mòn tốt trong môi trường biển hoặc công nghiệp. Ngoài ra, cần đảm bảo các mối nối tiếp địa được hàn hoặc siết chặt đúng tiêu chuẩn để tránh hiện tượng oxi hóa làm tăng điện trở tiếp địa theo thời gian.

Việc kiểm tra định kỳ hệ thống tiếp địa bằng thiết bị đo trở kháng đất (earth resistance tester) là cần thiết để đảm bảo hệ thống luôn hoạt động trong giới hạn cho phép, thường dưới 5 ohm đối với các hệ thống MF/HF trên tàu biển.

Chống Nhiễu Điện Từ (EMC) và Khoảng Cách An Toàn La Bàn

Để đảm bảo tính ổn định của các thiết bị định hướng như la bàn cơ học, cũng như tránh ảnh hưởng đến các thiết bị điện tử nhạy cảm khác, việc bố trí khoảng cách an toàn và các biện pháp chống nhiễu điện từ là rất quan trọng.

• Khoảng cách lắp đặt: Các bộ phận MF/HF phải được lắp đặt cách la bàn từ 1.5 đến 2.5 mét. Khoảng cách này được xác định dựa trên cường độ trường điện từ phát sinh từ anten và thiết bị phát, nhằm tránh hiện tượng lệch kim la bàn do từ trường mạnh.
• Cáp kết nối: Sử dụng cáp bọc giáp (shielded cable) có lớp chống nhiễu để giảm thiểu ảnh hưởng của sóng điện từ bên ngoài và hạn chế phát xạ nhiễu ra môi trường. Cáp này nên được đi trong khay cáp riêng biệt, tránh đi chung với cáp nguồn điện để giảm thiểu hiện tượng cảm ứng điện từ.
• Khoảng cách giữa cáp tín hiệu và cáp nguồn: Tối thiểu 10 cm để giảm thiểu hiện tượng nhiễu chéo (crosstalk) và cảm ứng điện từ.
• Kiểm tra tương thích điện từ (EMC): Cần thực hiện định kỳ, đặc biệt khi có sự thay đổi hoặc bổ sung thiết bị mới như đèn LED gần anten. Đèn LED có thể phát sinh nhiễu tần số cao, ảnh hưởng đến tín hiệu MF/HF nếu không được kiểm soát tốt.

Việc tuân thủ các quy định về EMC không chỉ giúp duy trì chất lượng tín hiệu mà còn đảm bảo an toàn cho hệ thống điện tử trên tàu, tránh các sự cố không mong muốn do nhiễu điện từ gây ra.

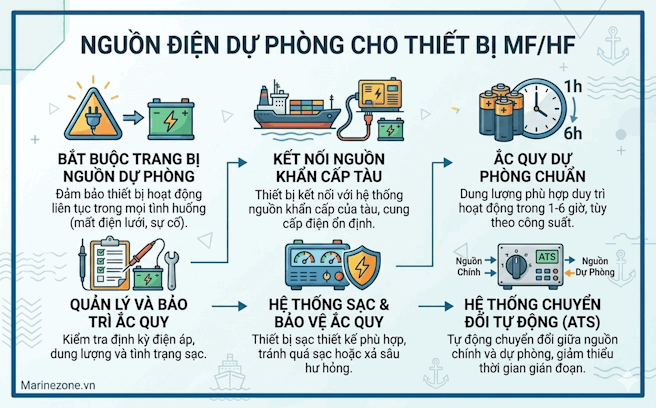

Nguồn Điện Dự Phòng

Để đảm bảo thiết bị MF/HF hoạt động liên tục trong mọi tình huống, đặc biệt trong trường hợp mất điện lưới hoặc sự cố hệ thống điện chính, việc trang bị nguồn điện dự phòng là bắt buộc.

• Kết nối nguồn điện khẩn cấp: Thiết bị MF/HF phải được kết nối với hệ thống nguồn điện khẩn cấp của tàu, đảm bảo cung cấp điện ổn định khi nguồn điện chính bị gián đoạn.
• Ắc quy dự phòng: Cần sử dụng ắc quy có dung lượng phù hợp để duy trì hoạt động của thiết bị trong khoảng thời gian từ 1 đến 6 giờ, tùy thuộc vào công suất và yêu cầu của hệ thống máy phát điện khẩn cấp.

• Quản lý và bảo trì ắc quy: Ắc quy phải được kiểm tra định kỳ về điện áp, dung lượng và tình trạng hoạt động để đảm bảo luôn sẵn sàng khi cần thiết. Hệ thống sạc ắc quy cũng cần được thiết kế phù hợp để tránh hiện tượng quá sạc hoặc xả sâu gây hư hỏng ắc quy.
• Hệ thống chuyển đổi nguồn tự động (ATS): Nên được tích hợp để tự động chuyển đổi giữa nguồn điện chính và nguồn điện dự phòng, giảm thiểu thời gian gián đoạn và đảm bảo thiết bị MF/HF luôn hoạt động liên tục.

Việc đảm bảo nguồn điện dự phòng không chỉ giúp duy trì liên lạc trong các tình huống khẩn cấp mà còn góp phần nâng cao độ tin cậy và an toàn cho toàn bộ hệ thống MF/HF trên tàu.

Vận Hành và Trực Canh Thiết Bị MF/HF

Việc vận hành thành thạo thiết bị MF/HF không chỉ là yêu cầu bắt buộc đối với sĩ quan boong mà còn là yếu tố quyết định trong việc duy trì liên lạc an toàn và hiệu quả trên biển. Thiết bị MF/HF (Medium Frequency/High Frequency) là hệ thống truyền thông chủ lực trong các hoạt động hàng hải, đặc biệt trong các tình huống khẩn cấp và cứu nạn. Do đó, việc hiểu rõ các chế độ bức xạ, quy trình gọi cứu nạn và kỹ thuật trực canh thiết bị là điều kiện tiên quyết để đảm bảo thông tin liên lạc không bị gián đoạn và đạt chất lượng cao nhất.

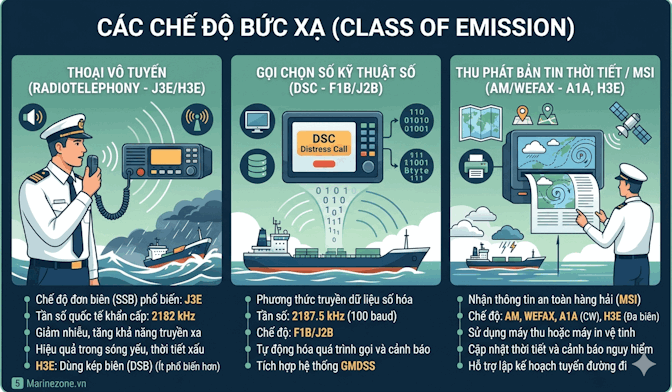

Các Chế Độ Bức Xạ (Class of Emission)

• Thoại vô tuyến (Radiotelephony - J3E/H3E): Đây là chế độ đơn biên (Single Side Band - SSB), được sử dụng phổ biến để đàm thoại trên tần số 2182 kHz, tần số quốc tế dành cho liên lạc khẩn cấp và cứu nạn. Chế độ J3E cho phép truyền tín hiệu thoại với băng thông hẹp, giảm thiểu nhiễu và tăng cường khả năng truyền xa, đặc biệt hiệu quả trong điều kiện sóng yếu hoặc thời tiết xấu. H3E là chế độ tương tự nhưng sử dụng kép biên (DSB) và ít phổ biến hơn do tiêu hao băng thông lớn hơn.

• Gọi chọn số kỹ thuật số (DSC - F1B/J2B): Digital Selective Calling (DSC) là phương thức truyền dữ liệu số hóa với tốc độ 100 baud trên tần số 2187.5 kHz. Chế độ F1B/J2B cho phép tự động hóa quá trình gọi chọn số, giúp nhanh chóng gửi tín hiệu cảnh báo hoặc liên lạc đến các tàu hoặc trạm bờ mà không cần thao tác thủ công phức tạp. DSC được tích hợp trong hệ thống GMDSS (Global Maritime Distress and Safety System) và là công cụ quan trọng trong việc phát hiện và phản hồi các tình huống khẩn cấp.
• Thu phát bản tin thời tiết / MSI (AM/WEFAX - A1A, H3E): Thiết bị MF/HF còn hỗ trợ nhận các bản tin thời tiết và thông tin an toàn hàng hải (Maritime Safety Information - MSI) thông qua các chế độ AM và WEFAX. Chế độ A1A sử dụng sóng liên tục (CW) để truyền tín hiệu đơn giản, trong khi H3E cho phép truyền tín hiệu đa biên để nhận bản tin dạng hình ảnh hoặc văn bản. Các bản tin này có thể được nhận bằng máy thu hoặc máy in vệ tinh, giúp sĩ quan boong cập nhật kịp thời các điều kiện thời tiết và cảnh báo nguy hiểm trên tuyến đường đi.

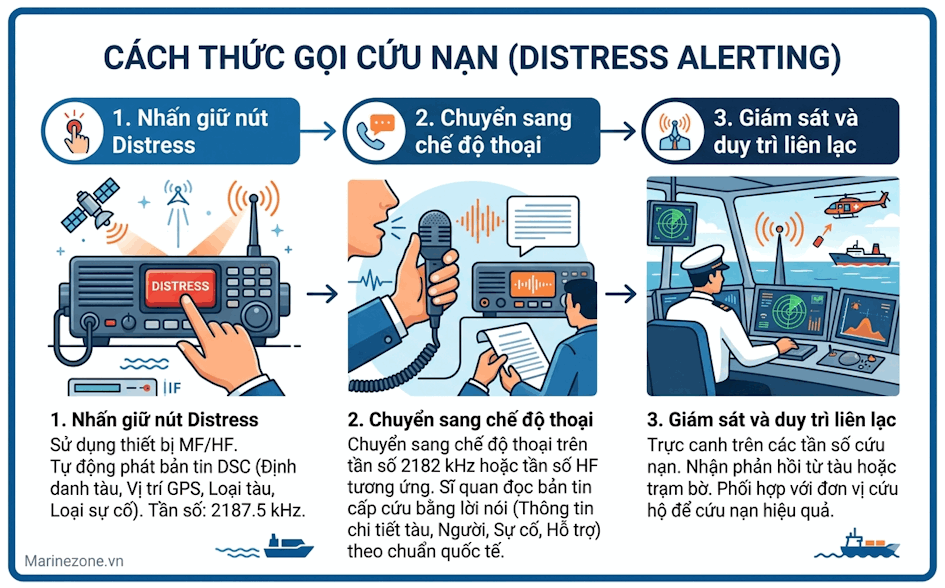

Cách Thức Gọi Cứu Nạn (Distress Alerting)

Khi gặp tình huống nguy hiểm hoặc khẩn cấp trên biển, sĩ quan boong phải thực hiện quy trình gọi cứu nạn một cách chính xác và nhanh chóng để đảm bảo tín hiệu được phát đi rõ ràng và được các bên liên quan nhận diện kịp thời. Quy trình này bao gồm các bước sau:

• Nhấn giữ nút Distress: Thiết bị MF/HF sẽ tự động phát bản tin DSC chứa thông tin định danh tàu, vị trí tọa độ GPS hiện tại, loại tàu, và loại sự cố. Bản tin này được truyền trên tần số 2187.5 kHz, tần số chuẩn cho tín hiệu DSC khẩn cấp.

• Chuyển sang chế độ thoại: Sau khi phát bản tin DSC, thiết bị sẽ tự động hoặc theo thao tác của sĩ quan chuyển sang chế độ thoại trên tần số 2182 kHz hoặc tần số HF tương ứng. Đây là bước để sĩ quan đọc bản tin cấp cứu bằng lời nói, cung cấp thông tin chi tiết về tình trạng tàu, số người trên tàu, loại sự cố và yêu cầu hỗ trợ theo quy chuẩn quốc tế.
• Giám sát và duy trì liên lạc: Sau khi phát tín hiệu cứu nạn, sĩ quan phải duy trì trực canh trên các tần số cứu nạn để nhận phản hồi từ các tàu hoặc trạm bờ, đồng thời phối hợp với các đơn vị cứu hộ để đảm bảo quá trình cứu nạn diễn ra hiệu quả.

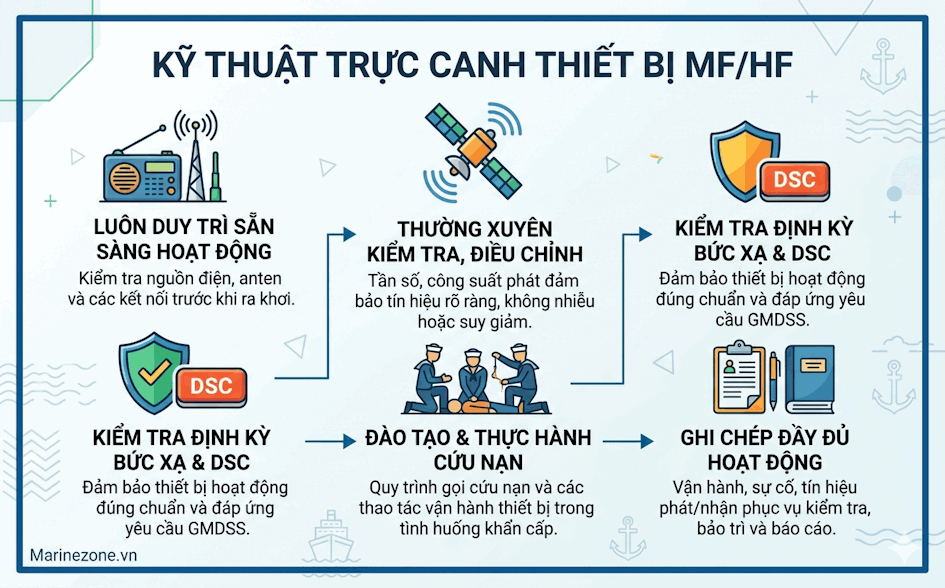

Kỹ thuật trực canh thiết bị MF/HF:

• Luôn duy trì thiết bị trong trạng thái sẵn sàng hoạt động, kiểm tra nguồn điện, anten và các kết nối trước khi ra khơi.
• Thường xuyên kiểm tra và điều chỉnh tần số, công suất phát để đảm bảo tín hiệu phát đi rõ ràng, không bị nhiễu hoặc suy giảm.

• Thực hiện kiểm tra định kỳ các chế độ bức xạ và chức năng DSC để đảm bảo thiết bị hoạt động đúng chuẩn và đáp ứng yêu cầu GMDSS.
• Đào tạo và thực hành thường xuyên quy trình gọi cứu nạn và các thao tác vận hành thiết bị để nâng cao kỹ năng và phản xạ trong các tình huống khẩn cấp.
• Ghi chép đầy đủ các hoạt động vận hành, sự cố và các tín hiệu phát/nhận để phục vụ công tác kiểm tra, bảo trì và báo cáo.

Việc nắm vững kiến thức chuyên sâu về các chế độ bức xạ, quy trình gọi cứu nạn và kỹ thuật trực canh thiết bị MF/HF là nền tảng quan trọng giúp sĩ quan boong thực hiện nhiệm vụ liên lạc hàng hải một cách hiệu quả và an toàn.

Quy Trình Kiểm Tra và Kiểm Định Thường Niên

Để đảm bảo thiết bị MF/HF (Medium Frequency/High Frequency) luôn hoạt động ổn định và sẵn sàng trong mọi tình huống khẩn cấp, việc thực hiện các quy trình kiểm tra định kỳ và kiểm định chuyên nghiệp là vô cùng quan trọng. Thiết bị MF/HF đóng vai trò then chốt trong hệ thống liên lạc hàng hải, đặc biệt trong việc truyền tải tín hiệu khẩn cấp, cảnh báo và thông tin liên lạc giữa tàu và bờ. Do đó, các quy trình kiểm tra và kiểm định không chỉ giúp phát hiện sớm các lỗi kỹ thuật mà còn đảm bảo tuân thủ các tiêu chuẩn quốc tế như SOLAS (Safety of Life at Sea).

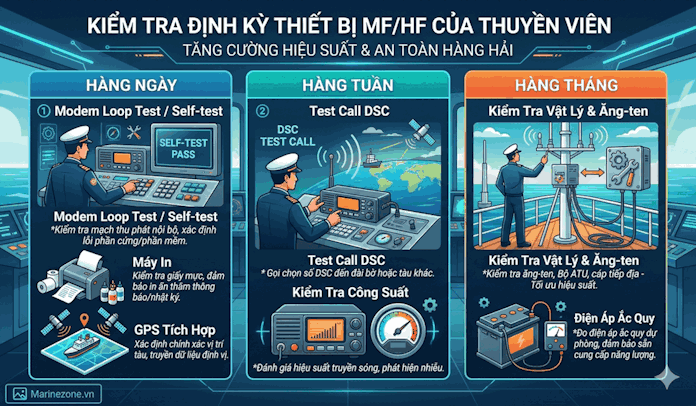

Kiểm Tra Định Kỳ Của Thuyền Viên

• Hàng ngày: Thuyền viên thực hiện Modem Loop Test hoặc Self-test để kiểm tra mạch thu phát nội bộ của thiết bị MF/HF. Việc này giúp xác định nhanh các lỗi phần cứng hoặc phần mềm trong hệ thống truyền nhận tín hiệu. Đồng thời, kiểm tra giấy mực máy in của thiết bị để đảm bảo khả năng in ấn các thông báo hoặc nhật ký liên lạc khi cần thiết. Kiểm tra tín hiệu GPS tích hợp nhằm xác định chính xác vị trí tàu, đảm bảo dữ liệu định vị được truyền đi chính xác và kịp thời.
• Hàng tuần: Thực hiện Test Call DSC (Digital Selective Calling) đến đài bờ hoặc các tàu khác trong khu vực để kiểm tra công suất phát và khả năng truyền sóng. Đây là bước kiểm tra quan trọng nhằm đánh giá hiệu suất hoạt động của bộ phát sóng MF/HF, đảm bảo tín hiệu phát ra đủ mạnh và ổn định để liên lạc trong phạm vi xa. Ngoài ra, việc kiểm tra này còn giúp phát hiện các vấn đề về nhiễu sóng hoặc suy giảm tín hiệu do môi trường.

• Hàng tháng: Kiểm tra vật lý toàn diện các thành phần liên quan đến hệ thống MF/HF bao gồm ăng-ten, bộ ATU (Antenna Tuning Unit), cáp tiếp địa và điện áp ắc quy dự phòng. Việc kiểm tra ăng-ten và bộ ATU nhằm đảm bảo hệ thống phát sóng được điều chỉnh đúng tần số và đạt hiệu suất tối ưu, tránh hiện tượng phản xạ sóng gây tổn thất công suất. Kiểm tra cáp tiếp địa giúp đảm bảo hệ thống có đường dẫn điện trở thấp, giảm thiểu nhiễu và tăng độ ổn định của tín hiệu. Đo điện áp ắc quy dự phòng nhằm đảm bảo nguồn điện dự phòng luôn sẵn sàng cung cấp năng lượng trong trường hợp mất điện chính, tránh gián đoạn liên lạc.

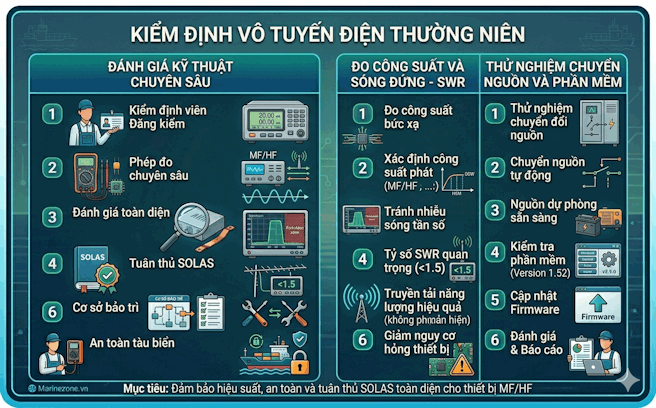

Kiểm Định Vô Tuyến Điện Thường Niên

Kiểm định viên chuyên nghiệp từ cơ quan đăng kiểm chịu trách nhiệm thực hiện các phép đo kỹ thuật chuyên sâu nhằm đánh giá toàn diện hiệu suất và độ an toàn của thiết bị MF/HF. Các bước kiểm định bao gồm:

• Đo công suất bức xạ: Sử dụng thiết bị đo công suất chuẩn để xác định công suất phát ra của bộ phát MF/HF. Việc này đảm bảo thiết bị hoạt động trong giới hạn công suất cho phép, tránh gây nhiễu sóng hoặc vi phạm quy định phát sóng của các tổ chức quản lý tần số.

• Đo tỷ số sóng đứng (SWR - Standing Wave Ratio): Đây là chỉ số quan trọng phản ánh mức độ phù hợp giữa bộ phát và ăng-ten. Tỷ số SWR thấp (thường dưới 1.5) cho thấy sự truyền tải năng lượng hiệu quả, giảm thiểu tổn thất và nguy cơ hỏng hóc thiết bị do phản xạ sóng. Kiểm định viên sẽ đo SWR trên toàn bộ dải tần MF/HF để đảm bảo hệ thống hoạt động ổn định trong mọi điều kiện.
• Thử nghiệm chuyển đổi nguồn điện dự phòng: Kiểm định viên sẽ kiểm tra khả năng chuyển đổi tự động từ nguồn điện chính sang nguồn điện dự phòng (ắc quy hoặc máy phát điện) trong trường hợp mất điện. Thử nghiệm này nhằm đảm bảo thiết bị MF/HF không bị gián đoạn trong quá trình hoạt động, đặc biệt trong các tình huống khẩn cấp.
• Kiểm tra phần mềm và cập nhật firmware: Ngoài các kiểm tra phần cứng, kiểm định viên cũng sẽ kiểm tra phiên bản phần mềm điều khiển thiết bị, đảm bảo thiết bị được cập nhật các bản vá lỗi và tính năng mới nhất, tăng cường tính ổn định và bảo mật.
• Đánh giá tổng thể và lập báo cáo: Sau khi hoàn thành các phép đo và thử nghiệm, kiểm định viên sẽ tổng hợp kết quả, đánh giá mức độ tuân thủ các tiêu chuẩn kỹ thuật và an toàn theo quy định SOLAS. Báo cáo kiểm định sẽ được lưu trữ và cung cấp cho chủ tàu, cơ quan quản lý để làm cơ sở cho các quyết định bảo trì hoặc thay thế thiết bị.

Việc tuân thủ nghiêm ngặt quy trình kiểm tra và kiểm định không chỉ giúp duy trì hiệu suất hoạt động của thiết bị MF/HF mà còn góp phần nâng cao an toàn hàng hải, giảm thiểu rủi ro trong các tình huống khẩn cấp. Đồng thời, việc này cũng đảm bảo tàu luôn đáp ứng các yêu cầu pháp lý và tiêu chuẩn quốc tế, tránh các hình phạt hoặc đình chỉ hoạt động do vi phạm quy định liên lạc vô tuyến.

Yêu Cầu Về Chứng Chỉ Vận Hành Tại Việt Nam

Tại Việt Nam, việc vận hành thiết bị MF/HF trên các phương tiện hàng hải được quy định chặt chẽ nhằm đảm bảo an toàn thông tin liên lạc và tuân thủ các tiêu chuẩn quốc tế. Theo Nghị định số 63/2023/NĐ-CP, người sử dụng các thiết bị vô tuyến điện trong lĩnh vực hàng hải bắt buộc phải sở hữu chứng chỉ vô tuyến điện viên hàng hải do Cục Tần số vô tuyến điện cấp. Việc này không chỉ đảm bảo năng lực vận hành thiết bị mà còn góp phần nâng cao hiệu quả quản lý tần số và giảm thiểu các sự cố liên lạc trên biển.

Các Loại Chứng Chỉ Chính

• ROC (Restricted Operator's Certificate): Đây là chứng chỉ dành cho các nhân viên vận hành thiết bị vô tuyến trên tàu hoạt động trong vùng ven bờ, cụ thể là Vùng A1. Để đủ điều kiện cấp ROC, ứng viên phải có bằng tốt nghiệp Trung học phổ thông (THPT) trở lên và chứng minh khả năng sử dụng tiếng Anh ở mức độ cơ bản, tương đương bậc A2 theo Khung năng lực ngoại ngữ Việt Nam. ROC cho phép người sở hữu vận hành các thiết bị vô tuyến điện cơ bản, đảm bảo liên lạc trong phạm vi gần bờ, phục vụ cho các hoạt động vận tải biển nội địa hoặc ven biển.
• GOC (General Operator's Certificate): Chứng chỉ này bắt buộc đối với các tàu viễn dương hoạt động ở các vùng biển xa hơn như Vùng A2, A3, A4. Ứng viên cần có trình độ trung cấp chuyên ngành liên quan đến vô tuyến điện hoặc hàng hải, đồng thời phải đạt trình độ tiếng Anh tối thiểu bậc B2, đảm bảo khả năng giao tiếp và xử lý tình huống phức tạp trong môi trường quốc tế. GOC cho phép vận hành các thiết bị vô tuyến điện hiện đại hơn, bao gồm cả hệ thống GMDSS (Global Maritime Distress and Safety System), đảm bảo liên lạc an toàn và hiệu quả trên các tuyến biển quốc tế.
• Chứng chỉ Hạng Hai & Hạng Nhất: Đây là các chứng chỉ chuyên sâu dành cho kỹ thuật viên chịu trách nhiệm bảo dưỡng, sửa chữa và kiểm tra các thiết bị vô tuyến điện, đặc biệt là hệ thống GMDSS trên tàu. Để được cấp các chứng chỉ này, ứng viên phải có trình độ đại học chuyên ngành điện tử viễn thông, hàng hải hoặc các ngành liên quan, đồng thời đạt trình độ tiếng Anh bậc C1, nhằm đảm bảo khả năng đọc hiểu tài liệu kỹ thuật chuyên sâu và giao tiếp hiệu quả trong môi trường quốc tế. Chứng chỉ Hạng Nhất thường dành cho các kỹ thuật viên có kinh nghiệm và năng lực cao hơn so với Hạng Hai, chịu trách nhiệm quản lý và giám sát toàn bộ hệ thống vô tuyến trên tàu.

Thời hạn và gia hạn chứng chỉ: Mỗi chứng chỉ vô tuyến điện viên hàng hải tại Việt Nam có thời hạn sử dụng là 5 năm kể từ ngày cấp. Để duy trì hiệu lực chứng chỉ, người sở hữu cần thực hiện thủ tục gia hạn bằng một trong các cách sau:

• Chứng minh đã có thời gian đi biển thực tế đủ theo quy định, đảm bảo duy trì kỹ năng vận hành và hiểu biết về thiết bị.
• Tham gia các khóa đào tạo bồi dưỡng, cập nhật kiến thức và kỹ năng mới do các cơ sở đào tạo được Cục Tần số vô tuyến điện công nhận tổ chức.

Việc gia hạn chứng chỉ không chỉ là yêu cầu pháp lý mà còn giúp người vận hành thiết bị vô tuyến điện viên hàng hải cập nhật các quy định mới, công nghệ hiện đại và nâng cao năng lực chuyên môn, góp phần đảm bảo an toàn hàng hải và tuân thủ các tiêu chuẩn quốc tế.

Phân Tích Các Dòng Máy MF/HF Hàng Đầu Thị Trường

Thị trường thiết bị MF/HF hiện nay chủ yếu do các nhà sản xuất đến từ Châu Âu, Nhật Bản và Hàn Quốc chi phối, với các dòng máy nổi bật sau:

Cobham SAILOR 6300 Series (Đan Mạch)

Dòng sản phẩm Cobham SAILOR 6300 Series bao gồm các model SAILOR 6310 (150W), 6320 (250W), và 6350 (500W), được thiết kế dành riêng cho các ứng dụng hàng hải chuyên nghiệp với yêu cầu cao về độ tin cậy và hiệu suất truyền thông. Điểm nhấn kỹ thuật của dòng này là:

• Màn hình màu TFT lớn: Cung cấp giao diện trực quan, hiển thị sắc nét, giúp người vận hành dễ dàng theo dõi các thông số và trạng thái máy trong điều kiện ánh sáng mạnh hoặc ban đêm.
• Hệ thống vận hành qua mạng Ethernet nội bộ (ThraneLINK): Cho phép tích hợp và điều khiển thiết bị từ xa hoặc qua mạng nội bộ, tăng cường khả năng quản lý và bảo trì hệ thống.
• Tính năng độc quyền "SAILOR Replay": Cho phép tự động ghi lại và phát lại đoạn hội thoại 240 giây gần nhất, hỗ trợ kiểm tra và phân tích thông tin liên lạc quan trọng, đặc biệt hữu ích trong các tình huống khẩn cấp hoặc điều tra sự cố.
• Công suất đa dạng: Từ 150W đến 500W, phù hợp với nhiều loại tàu và phạm vi liên lạc khác nhau, đảm bảo tín hiệu mạnh mẽ và ổn định.

Thiết kế của Cobham SAILOR 6300 Series cũng chú trọng đến độ bền và khả năng chống chịu môi trường biển khắc nghiệt, với vỏ máy chắc chắn và khả năng chống nước, chống bụi đạt chuẩn IP cao.

Furuno FS-1575 / FS-2575 / FS-5075 (Nhật Bản)

Furuno là thương hiệu nổi tiếng với các thiết bị hàng hải bền bỉ và hiệu quả. Các model FS-1575, FS-2575 và FS-5075 được trang bị những tính năng kỹ thuật sau:

• Màn hình LCD 4.3 inch độ tương phản cao: Giúp hiển thị rõ ràng các thông tin kênh, trạng thái máy và cảnh báo, ngay cả trong điều kiện ánh sáng yếu hoặc trực tiếp dưới ánh nắng mặt trời.
• Thao tác chuyển kênh nhanh chóng: Hỗ trợ tới 256 kênh do người dùng tự cài đặt, cho phép linh hoạt trong việc lựa chọn tần số phù hợp với vùng hoạt động và yêu cầu liên lạc.
• Độ bền vượt trội: Thiết kế chắc chắn, chịu được rung động và va đập, phù hợp với môi trường biển khắc nghiệt, giảm thiểu sự cố kỹ thuật trong quá trình vận hành.
• Tính năng tiết kiệm năng lượng: Giúp kéo dài thời gian hoạt động liên tục, đặc biệt quan trọng trong các tình huống khẩn cấp hoặc khi nguồn điện hạn chế.

Furuno FS Series còn tích hợp các chuẩn giao tiếp hiện đại, hỗ trợ kết nối với các thiết bị định vị và hệ thống liên lạc khác trên tàu, tạo thành một hệ sinh thái thông tin đồng bộ và hiệu quả.

JRC JSS-2150 / JSS-2250 / JSS-2500 (Nhật Bản)

Dòng máy MF/HF của JRC nổi bật với thiết kế dạng "hộp đen" giúp tối ưu không gian buồng lái, rất phù hợp với các tàu có diện tích hạn chế. Các điểm kỹ thuật quan trọng bao gồm:

• Công nghệ khuếch đại âm thanh kỹ thuật số: Cải thiện chất lượng âm thanh, giảm nhiễu và méo tiếng, đảm bảo truyền tải thông tin rõ ràng, chính xác trong mọi điều kiện môi trường.
• Tính năng RMS (Remote Maintenance System): Cho phép bảo trì và giám sát thiết bị từ xa thông qua vệ tinh Inmarsat, giảm thiểu thời gian ngừng hoạt động và chi phí bảo trì trực tiếp tại tàu.
• Giao diện người dùng thân thiện: Các nút bấm và màn hình hiển thị được thiết kế tối ưu cho thao tác nhanh chóng và chính xác, giảm thiểu sai sót trong quá trình vận hành.
• Khả năng tương thích cao: Dễ dàng tích hợp với các hệ thống liên lạc và định vị hiện có trên tàu, hỗ trợ đa dạng các chuẩn giao tiếp quốc tế.

JRC JSS Series được đánh giá cao về độ ổn định và khả năng hoạt động liên tục trong môi trường biển khắc nghiệt, đáp ứng các tiêu chuẩn an toàn hàng hải quốc tế.

Icom GM800 (Nhật Bản)

Icom GM800 là dòng máy MF/HF được thiết kế gọn nhẹ, dễ dàng lắp đặt và vận hành. Các đặc điểm kỹ thuật nổi bật gồm:

• Đồng bộ giao diện với dòng VHF GM600: Giúp người dùng dễ dàng làm quen và thao tác trên nhiều thiết bị cùng lúc, nâng cao hiệu quả công việc.
• Loa chống nước: Đảm bảo chất lượng âm thanh rõ ràng ngay cả trong điều kiện ẩm ướt hoặc mưa bão, tăng cường độ bền và tuổi thọ thiết bị.
• Bàn phím số lớn: Hỗ trợ nhập nhanh tọa độ và mã MMSI, giảm thiểu sai sót và tăng tốc độ thao tác trong các tình huống khẩn cấp.
• Thiết kế tiết kiệm không gian: Phù hợp với các buồng lái có diện tích hạn chế, đồng thời dễ dàng bảo trì và nâng cấp.

Icom GM800 còn được trang bị các tính năng an toàn và bảo mật cao, đáp ứng các yêu cầu nghiêm ngặt của các tổ chức hàng hải quốc tế.

Samyung SRG-3150D / SRG-3150DN (Hàn Quốc)

Dòng máy MF/HF của Samyung nổi bật với công nghệ mạch tổng hợp SYNTHESIZER, giúp loại bỏ tiếng ồn nền và cải thiện chất lượng tín hiệu. Các tính năng kỹ thuật chi tiết:

• Công nghệ SYNTHESIZER: Tăng cường độ ổn định tần số và giảm thiểu nhiễu sóng, đảm bảo truyền thông hiệu quả trong môi trường biển nhiều sóng và nhiễu.
• Bộ nhớ lưu trữ tới 100 tin nhắn phát và nhận: Hữu ích cho việc ghi lại các thông báo quan trọng, hỗ trợ công tác thanh tra PSC (Port State Control) và kiểm tra an toàn.
• Thiết kế thân thiện với người dùng: Giao diện trực quan, dễ dàng thao tác và cài đặt các thông số kỹ thuật.
• Khả năng tương thích và mở rộng: Dễ dàng tích hợp với các hệ thống liên lạc và thiết bị phụ trợ khác trên tàu.

Samyung SRG Series được đánh giá cao về hiệu suất hoạt động ổn định và chi phí đầu tư hợp lý, phù hợp với nhiều loại tàu và quy mô vận hành khác nhau.

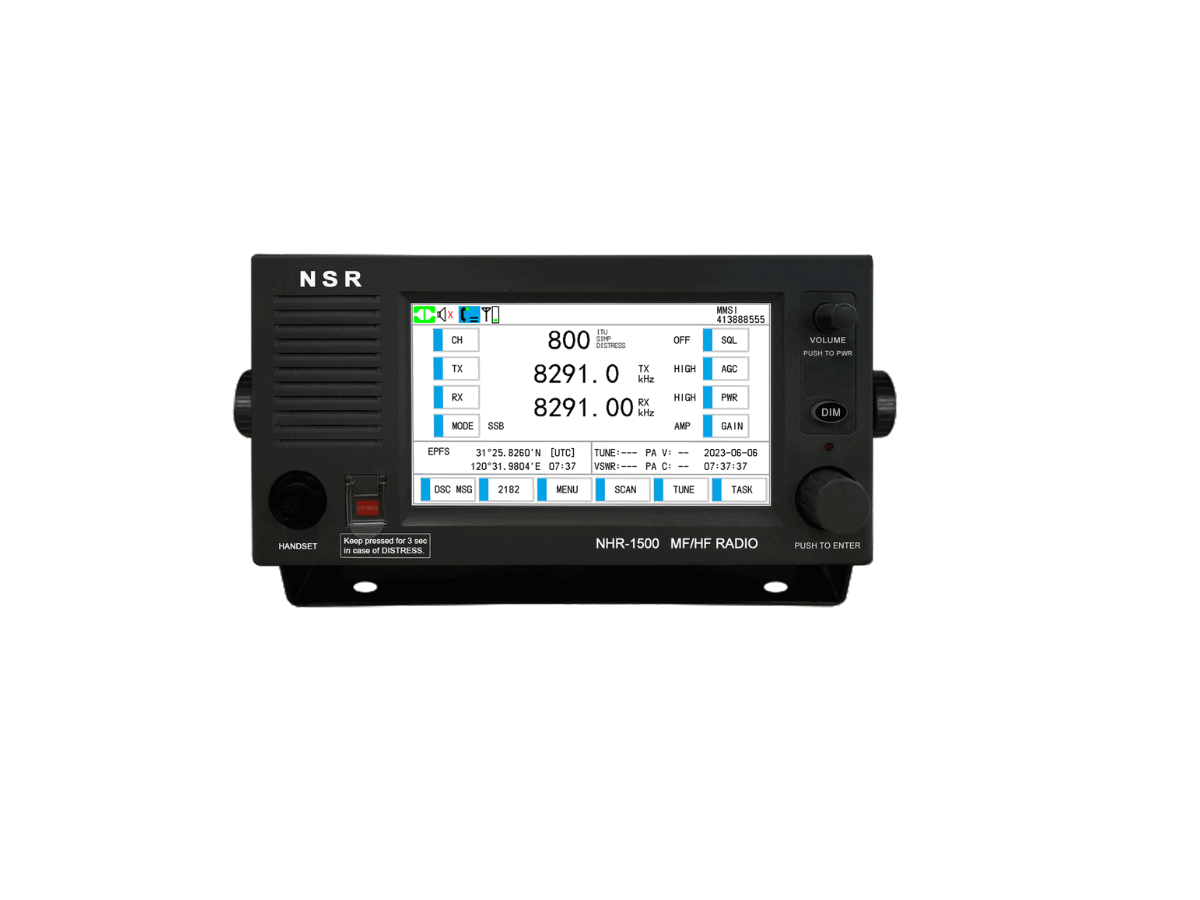

NSR NHR-1500 (Trung Quốc)

NSR NHR-1500 là thiết bị MF/HF ứng dụng công nghệ SDR (Software Defined Radio) tiên tiến, mang lại nhiều ưu điểm vượt trội trong vận hành và bảo trì:

• Màn hình cảm ứng 7 inch: Giao diện trực quan, dễ dàng thao tác và truy cập các chức năng phức tạp chỉ với vài cú chạm.
• Hệ thống NBDP chạy trên nền Android: Cho phép truyền nhận dữ liệu kỹ thuật số hiệu quả, hỗ trợ các dịch vụ liên lạc hiện đại và đa dạng.
• Chứng nhận quốc tế: Được cấp phép và chứng nhận bởi các tổ chức uy tín như DNV (Det Norske Veritas), CCS (China Classification Society) và Cục Đăng kiểm Việt Nam, đảm bảo tiêu chuẩn chất lượng và an toàn hàng hải.
• Công nghệ SDR: Cho phép cập nhật phần mềm và nâng cấp tính năng dễ dàng, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ thiết bị.

NSR NHR-1500 phù hợp với các tàu hiện đại yêu cầu hệ thống liên lạc linh hoạt, hiệu quả và có khả năng tích hợp cao với các hệ thống điện tử hàng hải khác.

Xu Hướng Tương Lai Của Thiết Bị MF/HF

Mặc dù sự phát triển nhanh chóng của các hệ thống Internet vệ tinh như Starlink và Iridium đã mở rộng khả năng liên lạc toàn cầu, thiết bị MF/HF (Medium Frequency/High Frequency) vẫn giữ vị trí then chốt trong hệ thống liên lạc hàng hải quốc tế. Điều này xuất phát từ tính chủ quyền cao, khả năng hoạt động độc lập mà không phụ thuộc vào hạ tầng vệ tinh, cũng như phạm vi phủ sóng rộng lớn của MF/HF, đặc biệt trong các khu vực xa bờ hoặc vùng biển có điều kiện địa lý phức tạp.

MF/HF hoạt động trong dải tần từ 300 kHz đến 30 MHz, cho phép truyền tín hiệu qua các khoảng cách hàng nghìn km nhờ hiện tượng sóng ionospheric reflection. Đây là ưu điểm vượt trội so với các hệ thống vệ tinh vốn có thể bị hạn chế bởi điều kiện thời tiết hoặc vị trí vệ tinh. Ngoài ra, MF/HF còn cung cấp các dịch vụ liên lạc khẩn cấp, cảnh báo an toàn hàng hải và truyền thông tin thời tiết quan trọng, đảm bảo sự an toàn cho các tàu thuyền trên biển.

Hệ Thống NAVDAT

Hệ thống NAVDAT là bước tiến đột phá trong việc nâng cấp công nghệ truyền thông hàng hải dựa trên nền tảng kỹ thuật số Digital Radio Mondiale (DRM). NAVDAT được thiết kế để thay thế hệ thống NAVTEX truyền thống vốn chỉ hỗ trợ truyền tải dữ liệu dạng văn bản với tốc độ thấp và hạn chế về nội dung.

Với khả năng truyền dữ liệu tốc độ cao, NAVDAT cho phép truyền tải đa dạng các loại thông tin quan trọng như:

• Hình ảnh bản đồ thời tiết: Cung cấp dữ liệu trực quan về các hệ thống áp thấp, bão, gió mạnh, giúp thuyền trưởng và bộ phận điều hành đưa ra quyết định chính xác hơn.
• Biểu đồ đóng băng: Cập nhật tình trạng băng tuyết trên các tuyến đường biển, đặc biệt quan trọng đối với các tàu hoạt động ở vùng Bắc Cực hoặc Nam Cực.
• Cảnh báo cướp biển: Truyền tải cảnh báo nhanh chóng và chính xác về các hoạt động cướp biển, giúp tàu thuyền chủ động tránh né hoặc chuẩn bị các biện pháp phòng ngừa.
• Thông tin cập nhật trực tiếp lên màn hình ECDIS (Electronic Chart Display and Information System): Tích hợp dữ liệu NAVDAT trực tiếp vào hệ thống điều hướng điện tử, nâng cao hiệu quả quản lý và giảm thiểu sai sót trong quá trình vận hành.

Việc áp dụng NAVDAT không chỉ cải thiện chất lượng truyền thông mà còn tăng cường tính an toàn và hiệu quả trong hoạt động hàng hải, đồng thời giảm thiểu chi phí vận hành so với các hệ thống truyền thống.

Vô Tuyến Định Nghĩa Bằng Phần Mềm (SDR)

Vô tuyến định nghĩa bằng phần mềm (Software Defined Radio - SDR) là một công nghệ tiên tiến đang làm thay đổi cách thức thiết kế và vận hành các thiết bị MF/HF. Thay vì sử dụng các mạch điện tử cố định để xử lý tín hiệu, SDR sử dụng vi xử lý và thuật toán phần mềm để giải mã và điều chế sóng radio.

Ưu điểm nổi bật của SDR bao gồm:

• Tính linh hoạt cao: Các thuật toán giải mã, mã hóa và xử lý tín hiệu có thể được cập nhật hoặc thay đổi thông qua việc nâng cấp firmware mà không cần thay thế phần cứng, giúp thiết bị luôn tương thích với các chuẩn mới và yêu cầu kỹ thuật thay đổi.
• Tuổi thọ thiết bị được kéo dài: Việc giảm thiểu sự phụ thuộc vào phần cứng vật lý giúp giảm chi phí bảo trì và nâng cấp, đồng thời tăng khả năng thích ứng với các công nghệ truyền thông mới.
• Khả năng tích hợp đa chức năng: SDR có thể hỗ trợ nhiều chuẩn sóng và giao thức truyền thông khác nhau trên cùng một thiết bị, từ MF/HF đến VHF, UHF, thậm chí cả sóng vệ tinh, tạo ra một hệ thống liên lạc đa năng và hiệu quả.
• Hiệu suất xử lý tín hiệu nâng cao: Việc sử dụng các thuật toán số tiên tiến giúp cải thiện chất lượng tín hiệu, giảm nhiễu và tăng khả năng thu nhận trong môi trường sóng phức tạp.

Trong lĩnh vực hàng hải, SDR giúp các thiết bị MF/HF trở nên thông minh hơn, dễ dàng tích hợp với các hệ thống quản lý tàu và điều hướng hiện đại, đồng thời đáp ứng tốt hơn các yêu cầu về an ninh mạng và bảo mật thông tin.

Những Hiểu Sai Phổ Biến Về Thiết Bị MF/HF

• MF/HF chỉ dùng cho tình huống khẩn cấp: Thiết bị MF/HF (Medium Frequency/High Frequency) không chỉ phục vụ cho các tình huống khẩn cấp mà còn đóng vai trò quan trọng trong liên lạc thường nhật và truyền tải thông tin an toàn hàng hải. MF/HF hoạt động trên dải tần từ khoảng 300 kHz đến 30 MHz, cho phép liên lạc ở khoảng cách xa, vượt qua giới hạn đường chân trời nhờ khả năng phản xạ sóng qua tầng điện ly. Điều này giúp tàu thuyền duy trì liên lạc ổn định với bờ và các tàu khác trong nhiều điều kiện thời tiết và địa lý khác nhau. Ngoài ra, MF/HF còn được sử dụng để truyền tải các thông báo an toàn hàng hải (Safety Information) và cảnh báo thời tiết, góp phần nâng cao an toàn vận hành trên biển.
• Bắt buộc trang bị NBDP: Trước đây, NBDP (Narrow Band Direct Printing) là một phần bắt buộc trong hệ thống MF/HF để nhận các thông tin an toàn và tin nhắn dữ liệu dạng văn bản. Tuy nhiên, từ năm 2024, quy định đã thay đổi, NBDP không còn là thiết bị bắt buộc trên tàu. Việc giữ lại NBDP chỉ cần thiết khi tàu yêu cầu nhận Maritime Safety Information (MSI) qua kênh dữ liệu này. Sự thay đổi này phản ánh xu hướng chuyển dịch sang các công nghệ truyền thông hiện đại hơn, như hệ thống vệ tinh và các phương tiện truyền thông số khác, giúp giảm chi phí và tăng hiệu quả vận hành.
• MF/HF là thiết bị chính ở vùng A3: Vùng A3 theo quy định của Tổ chức Hàng hải Quốc tế (IMO) là khu vực ngoài vùng phủ sóng vệ tinh Inmarsat, thường nằm ở các vùng biển xa xôi như Bắc Cực hoặc Nam Đại Dương. Trong thực tế, MF/HF không còn là thiết bị chính trong vùng này mà chỉ đóng vai trò thiết bị dự phòng. Thiết bị chính hiện nay là các trạm vệ tinh, đặc biệt là các hệ thống vệ tinh phi địa tĩnh (LEO/MEO) hoặc các mạng vệ tinh mới như Iridium, cung cấp liên lạc toàn cầu với độ tin cậy cao hơn. MF/HF vẫn được duy trì để đảm bảo liên lạc trong trường hợp mất tín hiệu vệ tinh hoặc các tình huống khẩn cấp.
• Cáp tiếp địa ATU có thể nối dài tùy ý: Antenna Tuning Unit (ATU) là thiết bị điều chỉnh trở kháng để tối ưu hóa hiệu suất phát sóng của anten MF/HF. Việc nối dài cáp tiếp địa ATU không được phép tùy ý vì sẽ gây ra suy hao công suất truyền và tăng nhiễu sóng, ảnh hưởng đến chất lượng liên lạc. Tiếp địa ATU phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt về chiều dài và tiết diện dây dẫn, đảm bảo điện trở thấp và khả năng chống nhiễu cao. Một cáp tiếp địa ngắn, rộng và được bố trí hợp lý giúp duy trì hiệu suất bức xạ anten, giảm thiểu tổn thất năng lượng và cải thiện chất lượng tín hiệu thu phát.
• Công nghệ vệ tinh sẽ thay thế hoàn toàn MF/HF: Mặc dù công nghệ vệ tinh ngày càng phát triển và mở rộng vùng phủ sóng, MF/HF vẫn giữ vai trò quan trọng như một phương tiện liên lạc chủ quyền, đặc biệt ở vùng A4 – khu vực không được phủ sóng bởi các vệ tinh địa tĩnh. Vùng A4 bao gồm các vùng biển xa xôi như Bắc Cực, Nam Cực và các đại dương rộng lớn, nơi mà tín hiệu vệ tinh địa tĩnh không thể tiếp cận. MF/HF cung cấp một lớp bảo vệ bổ sung, đảm bảo liên lạc liên tục và an toàn trong các khu vực này. Ngoài ra, MF/HF còn có ưu điểm về chi phí vận hành thấp và khả năng hoạt động độc lập, không phụ thuộc vào hạ tầng vệ tinh.
• Vùng A3 mặc định là vùng phủ sóng Inmarsat: Vùng A3 không phải lúc nào cũng đồng nghĩa với vùng phủ sóng của hệ thống vệ tinh Inmarsat. Thực tế, vùng này linh hoạt và phụ thuộc vào hệ thống vệ tinh RMSS (Regional Mobile Satellite System) mà tàu sử dụng. Các hệ thống vệ tinh mới như Iridium, Globalstar hoặc các mạng vệ tinh khu vực có thể cung cấp dịch vụ liên lạc trong vùng A3, mở rộng phạm vi và cải thiện chất lượng liên lạc. Do đó, việc xác định vùng A3 cần dựa trên bản đồ phủ sóng vệ tinh cụ thể và thiết bị liên lạc được trang bị trên tàu, không nên mặc định vùng này chỉ thuộc phạm vi Inmarsat.

Ứng Dụng Thực Tế Của Thiết Bị MF/HF Trong Cứu Hộ Cứu Nạn

MF/HF (Medium Frequency/High Frequency) là thiết bị viễn thông cứu sinh có khả năng truyền tín hiệu tầm xa, đóng vai trò thiết yếu trong các hoạt động cứu hộ cứu nạn trên biển, đặc biệt tại những vùng biển nằm ngoài phạm vi phủ sóng của hệ thống VHF và vệ tinh địa tĩnh. Với khả năng truyền sóng xa hàng nghìn hải lý, MF/HF đảm bảo liên lạc liên tục giữa tàu thuyền và trung tâm điều phối cứu nạn, góp phần nâng cao hiệu quả và tốc độ phản ứng trong các tình huống khẩn cấp.

Phát Báo Động Cấp Cứu Tự Động (DSC Distress Alerting)

Chức năng DSC Distress Alerting là một trong những tính năng quan trọng nhất của thiết bị MF/HF, cho phép phát đi tín hiệu báo động cấp cứu một cách tự động và chính xác. Khi người sử dụng nhấn giữ nút Distress, thiết bị sẽ phát bản tin DSC chứa các thông tin thiết yếu như:

• MMSI (Maritime Mobile Service Identity): mã định danh duy nhất của tàu;
• Tọa độ GPS: vị trí chính xác của tàu tại thời điểm phát tín hiệu;
• Thời gian: thời điểm phát tín hiệu báo động;
• Bản chất tai nạn: loại sự cố hoặc tình trạng khẩn cấp đang xảy ra.

Bản tin DSC được truyền trên tần số 2187.5 kHz (MF) hoặc các tần số HF tương ứng, đảm bảo khả năng tiếp cận các trạm bờ và tàu khác trong khu vực. Nếu không nhận được phản hồi xác nhận, thiết bị sẽ tự động phát lại bản tin nhiều lần theo chu kỳ định sẵn, nhằm tăng khả năng được phát hiện và cứu trợ kịp thời.

Đàm Thoại Vô Tuyến Điều Phối Cứu Nạn

Sau khi tín hiệu DSC được tiếp nhận và xác nhận, thiết bị MF/HF sẽ tự động chuyển sang chế độ đàm thoại trên tần số thoại ưu tiên, thường là 2182 kHz (MF) hoặc các tần số HF tương ứng. Tại đây, sĩ quan trực cứu nạn sẽ tiến hành đọc bản tin cấp cứu bằng lời nói theo quy chuẩn quốc tế, bao gồm các thông tin chi tiết về tình trạng tàu, số người bị nạn, điều kiện thời tiết và yêu cầu hỗ trợ cụ thể.

Việc sử dụng kênh thoại này giúp tạo điều kiện thuận lợi cho việc trao đổi thông tin trực tiếp, nhanh chóng và chính xác giữa các bên liên quan, từ đó điều phối lực lượng cứu hộ một cách hiệu quả nhất.

Chuyển Tiếp Tín Hiệu Cấp Cứu Thay Tàu Khác (DROBOS)

Tính năng DROBOS (Distress Relay by Other Station) là một giải pháp kỹ thuật quan trọng nhằm đảm bảo tín hiệu cấp cứu không bị gián đoạn trong trường hợp tàu gặp nạn không thể tiếp tục phát sóng. Khi một tàu khác nhận được tín hiệu cấp cứu từ tàu bị nạn, nó có thể phát lại (relay) tín hiệu này đến các đài bờ hoặc các tàu khác trong khu vực.

Điều này giúp mở rộng phạm vi phát hiện tín hiệu cấp cứu, tăng khả năng phản ứng nhanh và phối hợp cứu hộ đa phương tiện, đặc biệt trong những điều kiện thời tiết xấu hoặc vùng biển rộng lớn, nơi tín hiệu trực tiếp từ tàu bị nạn có thể bị suy giảm hoặc mất mát.

Liên Lạc Tại Hiện Trường Cứu Nạn

MF/HF được sử dụng rộng rãi để điều phối các hoạt động tìm kiếm cứu nạn ngay tại hiện trường. Tần số 2182 kHz được xem là kênh thoại ưu tiên, nơi các tàu cứu hộ, trực thăng và trung tâm điều phối có thể liên lạc trực tiếp, trao đổi thông tin về vị trí, tình trạng nạn nhân, điều kiện môi trường và kế hoạch hành động.

Khả năng truyền sóng xa và ổn định của MF/HF giúp duy trì liên lạc liên tục trong suốt quá trình cứu hộ, ngay cả khi các phương tiện di chuyển ra xa hoặc trong điều kiện thời tiết phức tạp, đảm bảo sự phối hợp nhịp nhàng và hiệu quả giữa các lực lượng tham gia.

Phát Lại Tin Nhắn Thoại (Replay)

Tính năng Replay là một công cụ hỗ trợ đắc lực cho sĩ quan trực cứu nạn trong việc xử lý thông tin. Thiết bị MF/HF có khả năng ghi âm và phát lại các đoạn thoại đã nhận, giúp:

• Nghe lại các thông tin quan trọng trong trường hợp bị nhiễu sóng hoặc điều kiện thời tiết xấu;
• Xác minh lại các chi tiết cần thiết để tránh hiểu nhầm hoặc bỏ sót thông tin;
• Hỗ trợ đào tạo và phân tích sau sự cố để nâng cao hiệu quả hoạt động cứu hộ trong tương lai.

Tính năng này đặc biệt hữu ích trong các tình huống căng thẳng, khi thông tin cần được xử lý nhanh chóng và chính xác.

Xử Lý và Hủy Báo Động Giả

Để tránh việc huy động lực lượng cứu nạn không cần thiết, thiết bị MF/HF cho phép xử lý và hủy các báo động giả một cách nhanh chóng và chính xác. Khi xác định báo động là giả, sĩ quan có thể gửi lệnh "CANCEL" qua hệ thống DSC để thông báo hủy tín hiệu cấp cứu.

Song song với việc gửi lệnh hủy, sĩ quan cũng sẽ đọc thông báo hủy bằng lời nói trên kênh thoại ưu tiên, nhằm đảm bảo tất cả các bên liên quan đều nhận được thông tin và ngừng các hoạt động cứu hộ không cần thiết.

Quy trình này giúp tiết kiệm nguồn lực, giảm thiểu rủi ro và duy trì sự tin cậy của hệ thống cứu hộ trên biển.

Câu Hỏi Thường Gặp (FAQs) Về MF/HF

• Sóng MF và HF khác nhau thế nào về khoảng cách liên lạc?Sóng MF (Medium Frequency) hoạt động trong dải tần từ 300 kHz đến 3 MHz, chủ yếu truyền theo bề mặt Trái Đất (ground wave propagation). Do đó, sóng MF có khả năng duy trì liên lạc ổn định trong phạm vi khoảng 100-150 hải lý, phụ thuộc vào điều kiện địa hình và thời tiết. Ngược lại, sóng HF (High Frequency) trong dải 3 MHz đến 30 MHz sử dụng cơ chế truyền sóng qua tầng điện ly (sky wave propagation), cho phép sóng HF phản xạ lại Trái Đất từ các lớp ion hóa cao trong khí quyển. Điều này giúp sóng HF có thể truyền đi hàng ngàn hải lý, thậm chí xuyên lục địa, phù hợp cho liên lạc tầm xa trên biển. Tuy nhiên, sóng HF chịu ảnh hưởng lớn bởi điều kiện tầng điện ly, thời gian trong ngày và chu kỳ mặt trời, nên cần điều chỉnh tần số phù hợp để tối ưu hóa liên lạc.
• Tính năng NBDP còn bắt buộc không?NBDP (Narrow Band Direct Printing) là một phương thức truyền dữ liệu kỹ thuật số qua sóng MF/HF, từng được sử dụng phổ biến để nhận thông tin hàng hải như MSI (Maritime Safety Information). Tuy nhiên, theo quy định mới nhất từ năm 2024, NBDP không còn là yêu cầu bắt buộc trong hệ thống thông tin hàng hải. Việc duy trì NBDP chỉ cần thiết khi tàu hoặc trạm bờ vẫn yêu cầu nhận MSI qua phương thức này. Thay vào đó, các phương thức truyền thông hiện đại hơn như DSC (Digital Selective Calling) và hệ thống AIS (Automatic Identification System) được khuyến khích sử dụng để nâng cao hiệu quả và độ tin cậy trong liên lạc.
• Có thể dùng một thiết bị MF/HF cho cả vai trò chính và dự phòng không?Theo quy định của IMO (International Maritime Organization), một thiết bị MF/HF có thể được cấu hình để đảm nhiệm cả vai trò chính và dự phòng trong hệ thống thông tin liên lạc trên tàu. Điều này giúp giảm chi phí đầu tư và tiết kiệm không gian trên tàu, đồng thời vẫn đảm bảo tính sẵn sàng và an toàn trong các tình huống khẩn cấp. Tuy nhiên, việc sử dụng thiết bị kép cần được kiểm tra kỹ lưỡng về khả năng hoạt động song song, tránh xung đột tần số và đảm bảo tuân thủ các tiêu chuẩn kỹ thuật cũng như quy định vận hành.
• Phải làm gì khi cuộc gọi kiểm tra không nhận phản hồi?Khi thực hiện cuộc gọi kiểm tra (test call) trên hệ thống MF/HF mà không nhận được phản hồi, cần tiến hành các bước kiểm tra kỹ thuật sau để xác định nguyên nhân và khắc phục:
• Kiểm tra công suất phát của thiết bị, đảm bảo máy phát hoạt động đúng mức công suất quy định.
• Kiểm tra vật lý ăng-ten, bao gồm tình trạng dây dẫn, kết nối, và không có dấu hiệu hư hỏng hoặc đứt gãy.
• Kiểm tra cáp tiếp địa (grounding cable), đảm bảo tiếp xúc tốt và không bị ăn mòn hoặc lỏng lẻo.
• Vệ sinh sứ cách điện của ăng-ten để loại bỏ bụi bẩn, muối biển hoặc các vật liệu dẫn điện gây nhiễu.
• Kiểm tra các kết nối đầu cuối và bộ chuyển đổi tần số (ATU) để đảm bảo đồng bộ trở kháng.
• Lỗi "ATU: Not Tuned" nghĩa là gì?Thông báo lỗi "ATU: Not Tuned" xuất hiện khi bộ điều chỉnh trở kháng ăng-ten (Antenna Tuning Unit - ATU) không thể đồng bộ trở kháng giữa thiết bị phát và ăng-ten. Nguyên nhân phổ biến bao gồm:
• Kết nối ăng-ten bị lỏng hoặc tiếp xúc kém.
• Tiếp địa không đúng kỹ thuật, gây trở kháng không ổn định.
• Hư hỏng hoặc sai lệch trong bộ phận ATU.
• Thay đổi môi trường xung quanh ăng-ten như vật cản hoặc thời tiết ảnh hưởng đến đặc tính truyền sóng.

Để khắc phục, cần kiểm tra và siết chặt các kết nối, đảm bảo tiếp địa đúng tiêu chuẩn, và nếu cần thiết, thay thế hoặc hiệu chỉnh lại bộ ATU.

• Tiêu chuẩn tiếp địa cho ATU như thế nào?Tiêu chuẩn tiếp địa cho bộ ATU rất quan trọng để đảm bảo hiệu quả truyền sóng và an toàn điện. Theo quy định kỹ thuật:
• Dải đồng tiếp địa phải có chiều dài không quá 1 mét để giảm thiểu điện trở và tổn thất tín hiệu.
• Chiều rộng tối thiểu của dải đồng là 60 mm nhằm đảm bảo diện tích tiếp xúc đủ lớn, giúp phân tán dòng điện hiệu quả.
• Vị trí tiếp địa phải được đặt ở nơi có khả năng tiếp xúc tốt với mặt đất hoặc cấu trúc kim loại lớn của tàu.
• Chất liệu đồng sử dụng phải có độ dẫn điện cao và khả năng chống ăn mòn trong môi trường biển.
• Yêu cầu chứng chỉ vận hành MF/HF là gì?Người vận hành thiết bị MF/HF trên tàu phải có chứng chỉ phù hợp để đảm bảo hiểu biết chuyên môn và khả năng xử lý tình huống. Yêu cầu bao gồm:
• Chứng chỉ GOC (General Operator Certificate) hoặc tương đương do cơ quan có thẩm quyền cấp.
• Trình độ chuyên ngành về thông tin liên lạc hàng hải, hiểu biết về quy trình vận hành, bảo trì và xử lý sự cố thiết bị MF/HF.
• Kỹ năng sử dụng tiếng Anh chuyên ngành hàng hải để giao tiếp và thực hiện các cuộc gọi quốc tế.
• Đào tạo về quy định an toàn và các quy trình khẩn cấp liên quan đến hệ thống MF/HF.
• Thiết bị thu trực canh DSC hoạt động trên tần số nào?Thiết bị thu trực canh DSC (Digital Selective Calling) được thiết kế để giám sát liên tục các tần số khẩn cấp và an toàn hàng hải. Các tần số tiêu chuẩn bao gồm:
• MF: 2187.5 kHz
• HF: 4207.5 kHz, 6312.0 kHz, 8414.5 kHz, 12577.0 kHz, 16804.5 kHz

Việc giám sát trực canh trên các tần số này giúp phát hiện nhanh các tín hiệu khẩn cấp, đảm bảo phản ứng kịp thời trong các tình huống nguy hiểm trên biển.

• Nút Distress có hoạt động nếu chưa nhập MMSI?MMSI (Maritime Mobile Service Identity) là mã số định danh duy nhất cho từng tàu hoặc trạm bờ trong hệ thống DSC. Nếu thiết bị chưa được nhập MMSI, nút Distress và chức năng DSC sẽ bị vô hiệu hóa, không thể gửi tín hiệu cấp cứu tự động. Điều này nhằm đảm bảo tính chính xác và hiệu quả trong việc xác định vị trí và danh tính tàu khi phát tín hiệu khẩn cấp. Do đó, việc nhập đúng và đầy đủ MMSI vào thiết bị MF/HF là bắt buộc để đảm bảo chức năng an toàn hoạt động đầy đủ.

Những Lưu Ý Khi Chọn Thiết Bị MF/HF

• Tuân thủ quy định pháp lý: Việc lựa chọn thiết bị MF/HF phải đảm bảo tuân thủ nghiêm ngặt các tiêu chuẩn pháp lý hiện hành, đặc biệt là tiêu chuẩn GMDSS mới nhất MSC.512(105). Tiêu chuẩn này quy định các yêu cầu kỹ thuật và chức năng nhằm đảm bảo an toàn hàng hải trong việc truyền thông liên lạc khẩn cấp và thông thường. Ngoài ra, cần lưu ý các thiết bị phải được phép sử dụng theo lộ trình áp dụng đến năm 2028, tránh việc đầu tư vào thiết bị không còn phù hợp hoặc bị cấm sử dụng trong tương lai gần. Việc này không chỉ giúp đảm bảo tính hợp pháp mà còn tránh rủi ro về mặt kỹ thuật và tài chính khi phải thay thế thiết bị sớm.
• Chọn công suất phát phù hợp: Công suất phát của thiết bị MF/HF ảnh hưởng trực tiếp đến phạm vi và chất lượng tín hiệu truyền thông. Đối với tàu nhỏ hoạt động gần bờ, công suất 150W là đủ để đảm bảo liên lạc ổn định trong phạm vi ngắn và trung bình. Trong khi đó, tàu viễn dương hoặc tàu hoạt động trong vùng A4 (vùng đại dương xa bờ) cần thiết bị có công suất lớn hơn, thường là 250W hoặc 500W, để đảm bảo tín hiệu có thể truyền đi xa, xuyên qua các điều kiện thời tiết khắc nghiệt và nhiễu sóng. Việc lựa chọn công suất phù hợp không chỉ giúp tiết kiệm năng lượng mà còn giảm thiểu hiện tượng nhiễu sóng không cần thiết, góp phần nâng cao hiệu quả truyền thông.
• Hiệu năng bộ phối hợp trở kháng ATU: Bộ phối hợp trở kháng (Antenna Tuning Unit - ATU) là thành phần quan trọng giúp tối ưu hóa hiệu suất truyền nhận của anten MF/HF. Ưu tiên lựa chọn ATU tự động có khả năng điều chỉnh nhanh chóng và chính xác, giảm thiểu thời gian chờ và tăng độ ổn định của tín hiệu. ATU nên có bộ nhớ lưu trữ tần số để tự động nhận diện và điều chỉnh khi chuyển đổi tần số, giúp thao tác vận hành trở nên thuận tiện và chính xác hơn. Ngoài ra, chuẩn bảo vệ IP56 là tiêu chuẩn cần thiết để đảm bảo thiết bị chống bụi và chống nước hiệu quả, phù hợp với môi trường biển khắc nghiệt, từ đó kéo dài tuổi thọ và giảm thiểu sự cố kỹ thuật.
• Màn hình và tính năng chống nhiễu: Thiết bị MF/HF hiện đại cần được trang bị màn hình màu có độ tương phản cao, giúp người dùng dễ dàng quan sát trong nhiều điều kiện ánh sáng khác nhau, bao gồm cả chế độ ban đêm để giảm mỏi mắt và đảm bảo an toàn khi vận hành trong điều kiện thiếu sáng. Công nghệ xử lý tín hiệu số (DSP) là yếu tố then chốt giúp giảm thiểu nhiễu sóng, tăng cường chất lượng âm thanh và độ rõ nét của tín hiệu. Tính năng Replay cho phép người dùng nghe lại các đoạn hội thoại hoặc tín hiệu quan trọng, hỗ trợ trong việc kiểm tra và phân tích thông tin liên lạc, đặc biệt hữu ích trong các tình huống khẩn cấp hoặc khi có sự cố kỹ thuật.
• Kết nối và tích hợp buồng lái: Thiết bị MF/HF cần hỗ trợ các chuẩn kết nối hiện đại để dễ dàng tích hợp vào hệ thống điện tử trên tàu, đặc biệt là buồng lái. Cổng IEC 61162-1 (NMEA 0183) là chuẩn giao tiếp phổ biến cho các thiết bị hàng hải, giúp truyền dữ liệu giữa các thiết bị như radar, GPS, và bộ điều khiển. Hỗ trợ mạng LAN/Ethernet cho phép kết nối nhanh, ổn định và dễ dàng mở rộng hệ thống, đồng thời hỗ trợ các tính năng điều khiển từ xa và giám sát thiết bị qua mạng. Việc tích hợp tốt giúp nâng cao hiệu quả vận hành, giảm thiểu lỗi do thao tác thủ công và tăng cường khả năng phối hợp giữa các thiết bị trên tàu.
• Không gian lắp đặt và điện áp: Thiết kế gọn nhẹ của thiết bị MF/HF giúp tiết kiệm không gian lắp đặt trong buồng lái hoặc phòng thiết bị, đồng thời tạo điều kiện thuận lợi cho việc bảo trì và sửa chữa. Bộ chuyển đổi nguồn tích hợp giúp thiết bị hoạt động ổn định với các nguồn điện khác nhau trên tàu, giảm thiểu sự cố do biến động điện áp hoặc nguồn điện không ổn định. Ngoài ra, cần đảm bảo khoảng cách an toàn với la bàn để tránh ảnh hưởng từ trường gây sai lệch la bàn, ảnh hưởng đến định hướng và an toàn hàng hải. Việc bố trí thiết bị hợp lý không chỉ đảm bảo hiệu suất hoạt động mà còn góp phần nâng cao an toàn tổng thể trên tàu.

Cảm ơn bạn đã đọc bài !

Nếu bạn cần hỗ trợ thêm thông tin, xin liên hệ theo,

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram

Sản phẩm đáp ứng tiêu chuẩn mới nhất về MF/HF tham khảo tại đây
