Weather Fax (Radiofax) Là Gì? Tại Sao Tàu Biển Vẫn Cần Đến Nó?

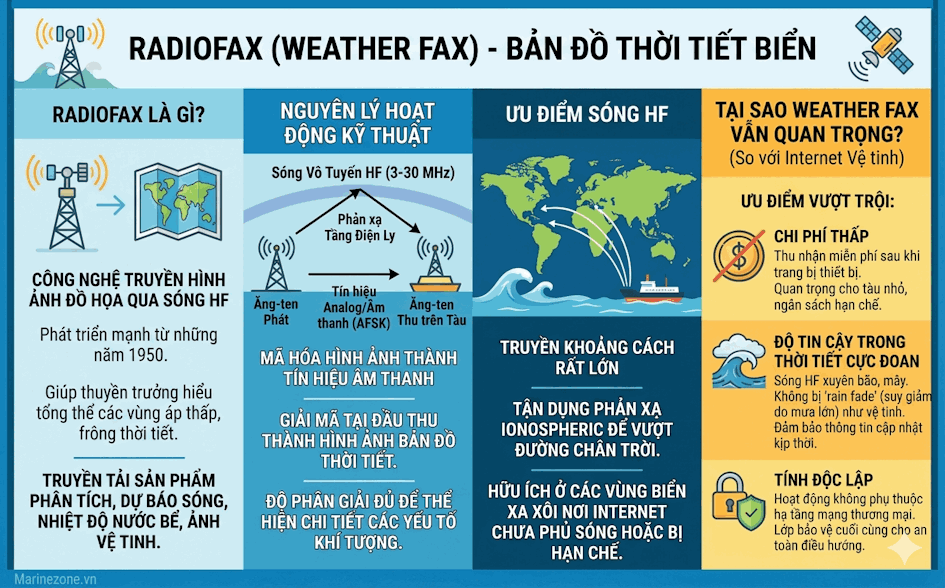

Radiofax, hay còn gọi là Weather Fax hoặc HF Fax, là một công nghệ truyền tải hình ảnh đồ họa qua sóng vô tuyến dải tần cao (HF). Ra đời từ những năm 1930 và phát triển mạnh mẽ từ thập niên 1950, Weather Fax đã trở thành phương tiện truyền tải bản đồ thời tiết quan trọng từ đất liền đến các tàu biển trên toàn cầu. Công nghệ này cho phép truyền tải các sản phẩm phân tích bề mặt, dự báo sóng, nhiệt độ nước biển và ảnh vệ tinh trực tiếp đến buồng lái tàu, giúp thuyền trưởng có cái nhìn tổng thể về các vùng áp thấp, frông thời tiết mà văn bản thuần túy không thể mô tả đầy đủ.

Về mặt kỹ thuật, Weather Fax sử dụng sóng vô tuyến HF trong dải tần từ khoảng 3 MHz đến 30 MHz để truyền tải dữ liệu hình ảnh dạng analog. Tín hiệu được mã hóa theo dạng tần số âm thanh (audio frequency shift keying - AFSK) và giải mã tại đầu thu trên tàu thành hình ảnh bản đồ thời tiết. Quy trình này bao gồm việc chuyển đổi dữ liệu hình ảnh thành tín hiệu âm thanh, truyền qua sóng HF, và tái tạo lại hình ảnh tại đầu thu. Độ phân giải hình ảnh thường dao động từ 240 đến 480 điểm ảnh theo chiều ngang, đủ để thể hiện chi tiết các yếu tố khí tượng như đường đẳng áp, vùng mây, và các hệ thống thời tiết phức tạp.

Điểm mạnh của Weather Fax nằm ở khả năng truyền tải dữ liệu qua khoảng cách rất lớn mà không cần hạ tầng mạng phức tạp. Sóng HF có đặc tính lan truyền xa nhờ hiện tượng phản xạ ionospheric, cho phép tín hiệu vượt qua đường chân trời và truyền đến các vùng biển xa xôi, nơi mà các hệ thống truyền thông hiện đại như Internet vệ tinh chưa thể phủ sóng hoặc bị hạn chế về chi phí và độ tin cậy.

Mặc dù các hệ thống Internet vệ tinh như Starlink Maritime ngày càng phổ biến với tốc độ cao từ 50 đến 220 Mbps, Weather Fax vẫn giữ vị trí không thể thay thế nhờ các ưu điểm vượt trội:

• Chi phí vận hành thấp: Thu nhận Weather Fax qua sóng HF hoàn toàn miễn phí sau khi trang bị máy thu, trong khi Internet vệ tinh có chi phí thuê bao hàng tháng cao. Điều này đặc biệt quan trọng đối với các tàu nhỏ hoặc các đơn vị vận tải biển có ngân sách hạn chế.
• Độ tin cậy trong điều kiện thời tiết cực đoan: Sóng HF có khả năng xuyên qua bão tố và mây dày, trong khi tín hiệu vệ tinh dễ bị suy hao hoặc mất kết nối do hiện tượng rain fade (hiện tượng tín hiệu vệ tinh bị suy giảm do mưa lớn hoặc thời tiết xấu). Điều này đảm bảo thông tin thời tiết luôn được cập nhật kịp thời ngay cả trong những điều kiện khắc nghiệt nhất trên biển.
• Tính độc lập: Weather Fax hoạt động độc lập với cơ sở hạ tầng mạng thương mại, đóng vai trò là lớp bảo vệ cuối cùng cho an toàn điều hướng. Khi các hệ thống truyền thông hiện đại gặp sự cố hoặc bị gián đoạn, Weather Fax vẫn có thể cung cấp dữ liệu thời tiết quan trọng cho thuyền trưởng.

Cơ Chế Hoạt Động Chi Tiết Của Weather Fax

Quá trình truyền và nhận Weather Fax bao gồm các bước kỹ thuật sau:

• Chuẩn bị dữ liệu: Trung tâm khí tượng trên đất liền tạo ra các bản đồ thời tiết dưới dạng hình ảnh raster, bao gồm các yếu tố như áp suất khí quyển, hướng và tốc độ gió, nhiệt độ mặt biển, và dự báo sóng.
• Mã hóa tín hiệu: Hình ảnh được chuyển đổi thành tín hiệu âm thanh theo chuẩn AFSK, trong đó các mức xám của ảnh được biểu diễn bằng các tần số âm thanh khác nhau.
• Phát sóng HF: Tín hiệu âm thanh được phát qua máy phát sóng HF trên các tần số đã được quy định, thường là các kênh dành riêng cho truyền thông khí tượng.
• Thu và giải mã: Trên tàu, máy thu HF nhận tín hiệu, giải mã tín hiệu âm thanh thành dữ liệu hình ảnh và hiển thị trên màn hình hoặc in ra giấy. Thiết bị thu thường tích hợp bộ lọc nhiễu và thuật toán phục hồi tín hiệu để đảm bảo chất lượng hình ảnh trong điều kiện sóng yếu hoặc nhiễu cao.

Ứng Dụng Và Vai Trò Trong An Toàn Hàng Hải

Weather Fax không chỉ đơn thuần là công cụ truyền tải dữ liệu thời tiết mà còn là một phần thiết yếu trong hệ thống hỗ trợ quyết định trên tàu biển:

• Hỗ trợ lập kế hoạch hành trình: Thuyền trưởng sử dụng bản đồ Weather Fax để xác định các vùng thời tiết xấu, từ đó lựa chọn tuyến đường an toàn và tiết kiệm nhiên liệu.
• Phòng tránh thiên tai: Các cảnh báo về bão, áp thấp nhiệt đới được thể hiện rõ ràng trên bản đồ giúp tàu có thể chuẩn bị hoặc thay đổi hành trình kịp thời.
• Phân tích sóng và dòng chảy: Dữ liệu về sóng biển và dòng chảy giúp thuyền trưởng điều chỉnh tốc độ và hướng đi, giảm thiểu rủi ro va chạm hoặc lật tàu.
• Hỗ trợ cứu hộ và liên lạc khẩn cấp: Trong trường hợp mất liên lạc với đất liền qua các phương tiện hiện đại, Weather Fax vẫn cung cấp thông tin thời tiết cần thiết để hỗ trợ các hoạt động cứu hộ.

So Sánh Weather Fax Với Các Công Nghệ Truyền Thông Hiện Đại

Thiết Bị Cần Thiết Cho Việc Thu Nhận Weather Fax

• Máy thu sóng HF: Thiết bị thu sóng HF có khả năng điều chỉnh tần số chính xác và tích hợp bộ lọc nhiễu.
• Bộ giải mã Weather Fax: Phần mềm hoặc phần cứng chuyên dụng để chuyển đổi tín hiệu âm thanh thành hình ảnh.
• Màn hình hiển thị hoặc máy in: Để xem hoặc in các bản đồ thời tiết nhận được.
• Ăng-ten HF: Loại ăng-ten phù hợp với dải tần HF, thường là ăng-ten dây dài hoặc ăng-ten whip.

Việc bảo trì và hiệu chuẩn thiết bị thu Weather Fax cũng rất quan trọng để đảm bảo chất lượng tín hiệu và hình ảnh nhận được. Các tàu biển thường trang bị thêm các thiết bị đo sóng và bộ lọc nhiễu để tối ưu hóa khả năng thu tín hiệu trong môi trường biển động và nhiều nhiễu sóng.

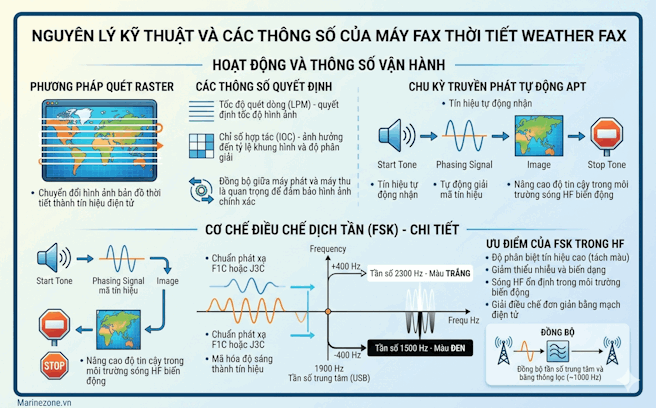

Nguyên Lý Kỹ Thuật và Các Thông Số Của Máy Fax Thời Tiết Weather Fax

Máy Fax Thời Tiết Weather Fax hoạt động dựa trên phương pháp quét raster để chuyển đổi hình ảnh bản đồ thời tiết thành tín hiệu điện tử, sử dụng kỹ thuật Điều chế dịch tần (FSK) để truyền dữ liệu qua sóng HF. Tần số dịch chuyển ±400 Hz giúp phân biệt các mức màu sắc và giảm nhiễu hiệu quả. Các thông số vận hành như tốc độ quét dòng (LPM) và chỉ số hợp tác (IOC) quyết định chất lượng và độ chính xác của hình ảnh, đảm bảo đồng bộ giữa máy phát và máy thu. Chu kỳ truyền phát tự động APT gồm các tín hiệu Start Tone, Phasing Signal, Image và Stop Tone, giúp thiết bị thu tự động nhận và giải mã tín hiệu, nâng cao độ tin cậy và chất lượng trong môi trường sóng HF biến động.

Cơ Chế Điều Chế Dịch Tần (FSK)

Máy Fax Thời Tiết (Weather Fax) sử dụng phương pháp quét raster để chuyển đổi hình ảnh bản đồ thời tiết thành tín hiệu điện tử. Quá trình này bao gồm việc quét từng dòng ảnh theo chiều ngang, sau đó mã hóa thông tin độ sáng của từng điểm ảnh thành các mức tín hiệu điện tương ứng. Để truyền tải dữ liệu qua sóng HF (High Frequency), hệ thống áp dụng kỹ thuật Điều chế dịch tần (Frequency Shift Keying - FSK), một dạng điều chế số trong đó các mức tần số khác nhau biểu thị các trạng thái nhị phân.

Trong chuẩn phát xạ F1C hoặc J3C, tín hiệu FSK được thiết kế với tần số trung tâm khoảng 1900 Hz. Khi sử dụng dải biên đơn phía trên (USB - Upper Side Band), các mức tần số được dịch chuyển ±400 Hz so với tần số trung tâm để biểu diễn các mức màu sắc:

• Màu trắng: Tần số 2300 Hz (1900 Hz + 400 Hz)
• Màu đen: Tần số 1500 Hz (1900 Hz - 400 Hz)

Việc lựa chọn tần số dịch chuyển ±400 Hz không chỉ đảm bảo độ phân biệt tín hiệu cao mà còn giúp giảm thiểu ảnh hưởng của nhiễu và biến dạng tín hiệu trong môi trường truyền sóng HF vốn có nhiều biến động. Ngoài ra, FSK còn có ưu điểm là dễ dàng giải điều chế bằng các mạch điện tử đơn giản, giúp thiết bị thu nhận có thể hoạt động ổn định trong điều kiện sóng yếu hoặc bị nhiễu.

Để đảm bảo tín hiệu truyền tải chính xác, máy phát và máy thu cần đồng bộ về tần số trung tâm và băng thông lọc. Băng thông lọc thường được thiết kế khoảng 1000 Hz để bao phủ đủ dải tần dịch chuyển ±400 Hz và tránh lọc mất tín hiệu.

Các Thông Số Vận Hành Tiêu Chuẩn (LPM và IOC)

Độ chính xác và chất lượng hình ảnh của máy Fax Thời Tiết phụ thuộc rất lớn vào việc đồng bộ các thông số vận hành giữa máy phát và máy thu. Hai thông số quan trọng nhất là:

• Tốc độ quét dòng (LPM - Lines Per Minute): Đây là tốc độ quét từng dòng ảnh trên bản đồ, được đo bằng số dòng quét trong một phút. Tốc độ phổ biến nhất là 120 LPM, tương đương với 2 dòng mỗi giây. Tốc độ này cân bằng giữa chất lượng ảnh và thời gian truyền tải. Ngoài ra, còn có các tốc độ khác như 60, 90 hoặc 240 LPM, trong đó 240 LPM thường dùng cho ảnh vệ tinh tốc độ cao, yêu cầu truyền tải nhanh và độ phân giải cao hơn.
• Chỉ số hợp tác (IOC - Index of Cooperation): IOC xác định độ phân giải ngang của ảnh và tỷ lệ khung hình (aspect ratio). Chuẩn toàn cầu phổ biến là IOC 576, nghĩa là mỗi dòng ảnh có 576 điểm ảnh ngang. Các biểu đồ có độ chi tiết thấp hơn có thể sử dụng IOC 288 để giảm băng thông và thời gian truyền tải. Việc cài đặt sai IOC sẽ dẫn đến hiện tượng méo hình, như kéo dài hoặc nén ảnh theo chiều ngang, gây sai lệch vị trí các đối tượng trên bản đồ và ảnh hưởng đến việc phân tích dữ liệu thời tiết.

Để đảm bảo đồng bộ, máy thu thường sử dụng các bộ đếm xung nội bộ để điều chỉnh tốc độ quét dòng và IOC dựa trên tín hiệu đồng bộ nhận được từ máy phát. Việc này giúp tránh hiện tượng trôi dòng (line drift) hoặc lệch khung hình trong quá trình thu nhận.

Cấu Trúc Chu Kỳ Truyền Phát Tự Động (APT)

Hệ thống Weather Fax hiện đại áp dụng định dạng APT (Automatic Picture Transmission), cho phép thiết bị thu tự động nhận và giải mã tín hiệu mà không cần thao tác thủ công. Chu kỳ truyền phát APT được cấu trúc thành các phần sau:

• Start Tone: Tín hiệu bắt đầu truyền, là âm tần 300 Hz kéo dài khoảng 5 giây (đối với IOC 576). Mục đích của Start Tone là báo hiệu cho máy thu biết một chu kỳ truyền hình ảnh sắp bắt đầu, đồng thời giúp thiết bị thiết lập bộ lọc và đồng bộ tần số.
• Phasing Signal: Tín hiệu đồng pha, thường là một chuỗi sóng vuông hoặc sóng sin có tần số cố định, kéo dài khoảng 30 giây. Phasing Signal giúp căn chỉnh vị trí lề trái của bản đồ, đảm bảo các dòng ảnh được quét chính xác theo đúng vị trí trên khung hình. Đây là bước quan trọng để tránh hiện tượng lệch dòng hoặc trôi hình trong quá trình thu nhận.
• Image: Dữ liệu bản đồ thời tiết được truyền tải theo từng dòng, sử dụng kỹ thuật FSK đã mô tả. Mỗi điểm ảnh trên dòng được mã hóa thành tần số tương ứng với mức sáng, tạo nên hình ảnh hoàn chỉnh khi được ghép lại.
• Stop Tone: Tín hiệu kết thúc chu kỳ truyền, là âm tần 450 Hz kéo dài 5 giây. Stop Tone báo hiệu cho máy thu biết quá trình truyền ảnh đã hoàn tất, từ đó kích hoạt việc lưu trữ dữ liệu và chuẩn bị cho chu kỳ tiếp theo.

Chu kỳ APT được thiết kế để tối ưu hóa khả năng tự động hóa trong việc thu nhận và xử lý dữ liệu, giảm thiểu sự can thiệp của người vận hành và tăng độ tin cậy trong môi trường truyền sóng HF nhiều biến động. Ngoài ra, các thiết bị Weather Fax hiện đại còn tích hợp các bộ giải mã số và bộ lọc tín hiệu nâng cao, giúp cải thiện chất lượng hình ảnh và giảm thiểu ảnh hưởng của nhiễu sóng.

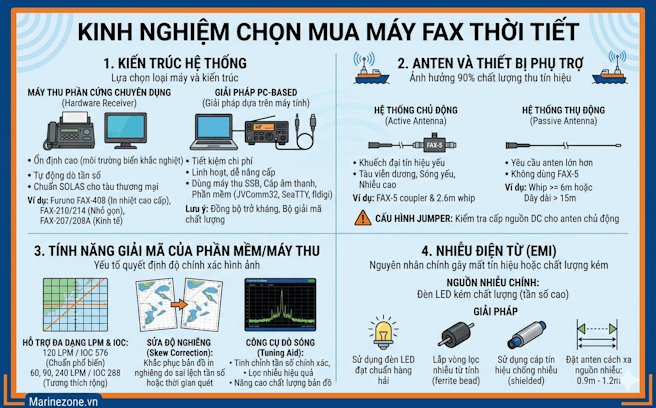

Lựa Chọn Thiết Bị Hardware và Software Cho Tàu Biển

Việc lựa chọn thiết bị phần cứng và phần mềm phù hợp cho hệ thống thu Weather Fax trên tàu biển đóng vai trò quan trọng trong việc đảm bảo nhận được các bản tin dự báo thời tiết và cảnh báo biển chính xác. Các máy thu fax chuyên dụng như Furuno với nhiều model đa dạng đáp ứng nhu cầu từ tàu cá đến tàu viễn dương, kết hợp với hệ thống anten chủ động hoặc thụ động được lắp đặt đúng kỹ thuật giúp tối ưu hóa khả năng thu tín hiệu trong môi trường biển phức tạp. Bên cạnh đó, công nghệ Software Defined Radio (SDR) cung cấp giải pháp linh hoạt, tiết kiệm chi phí với các phần mềm như JVComm32, SeaTTY và fldigi, hỗ trợ thu và giải mã tín hiệu Weather Fax hiệu quả, đồng thời tạo hệ thống dự phòng tin cậy cho tàu biển.

Thiết Bị Phần Cứng Chuyên Dụng (Máy Thu Fax Hàng Hải)

Máy thu Weather Fax (HF Fax) là thiết bị thiết yếu trên tàu biển để nhận các bản tin dự báo thời tiết, cảnh báo biển và các dữ liệu hàng hải quan trọng khác. Việc lựa chọn thiết bị phù hợp không chỉ dựa trên tiêu chuẩn IMO và SOLAS mà còn phải cân nhắc đến khả năng thu tín hiệu trong môi trường biển phức tạp, độ bền và tính năng kỹ thuật chuyên sâu.

Furuno là thương hiệu dẫn đầu trong lĩnh vực này với các model được thiết kế tối ưu cho từng loại tàu và nhu cầu vận hành:

• Furuno FAX-408: Đây là dòng máy cao cấp, sử dụng công nghệ in nhiệt khổ rộng cho phép in bản tin với độ phân giải cao, dễ đọc. Máy có khả năng tự động dò tần số theo lịch trình lập trình sẵn, giúp giảm thiểu thao tác thủ công và tăng độ chính xác trong việc bắt sóng. Ngoài ra, FAX-408 tích hợp bộ lọc nhiễu nâng cao, giúp thu tín hiệu ổn định trong điều kiện sóng yếu hoặc nhiễu sóng cao.
• Furuno FAX-210 & FAX-214: Thiết kế nhỏ gọn, phù hợp với không gian hạn chế trên tàu cá hoặc tàu thương mại nhỏ. Màn hình lớn tích hợp giúp người vận hành dễ dàng theo dõi tín hiệu và bản tin. Bộ lọc nhiễu kỹ thuật số được cải tiến giúp tăng khả năng thu tín hiệu yếu, đặc biệt hữu ích trong vùng biển có nhiều nhiễu sóng hoặc khi sóng HF bị suy giảm do thời tiết xấu.
• Furuno FAX-207 & FAX-208A: Đây là giải pháp kinh tế, tích hợp máy thu và máy in trong một thiết bị gọn nhẹ. Phù hợp cho tàu cá hoặc tàu thương mại cỡ trung, nơi yêu cầu thiết bị đơn giản, dễ sử dụng nhưng vẫn đảm bảo chất lượng thu tín hiệu và in ấn rõ ràng.

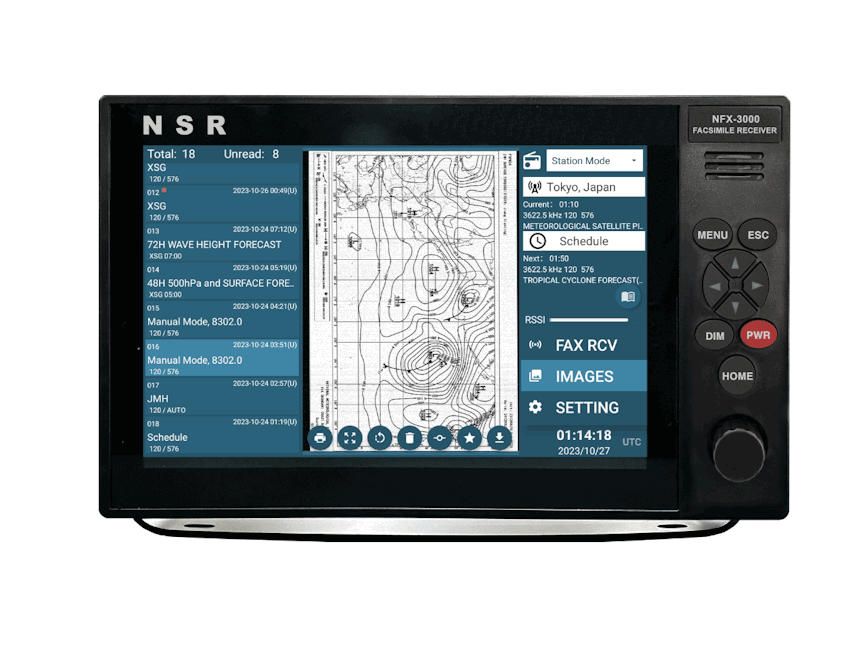

• NSR NFX3000: Máy Fax thời tiết hiện đại có khả năng kết nối với các máy in văn phòng phổ biến như HP, Canon mà không cần sử dụng máy in chuyên dụng. Điều này giúp giảm chi phí đầu tư và dễ dàng thay thế thiết bị khi cần thiết. NFX3000 cũng hỗ trợ nhiều chuẩn tín hiệu và giao thức truyền dữ liệu, tăng tính linh hoạt trong vận hành.

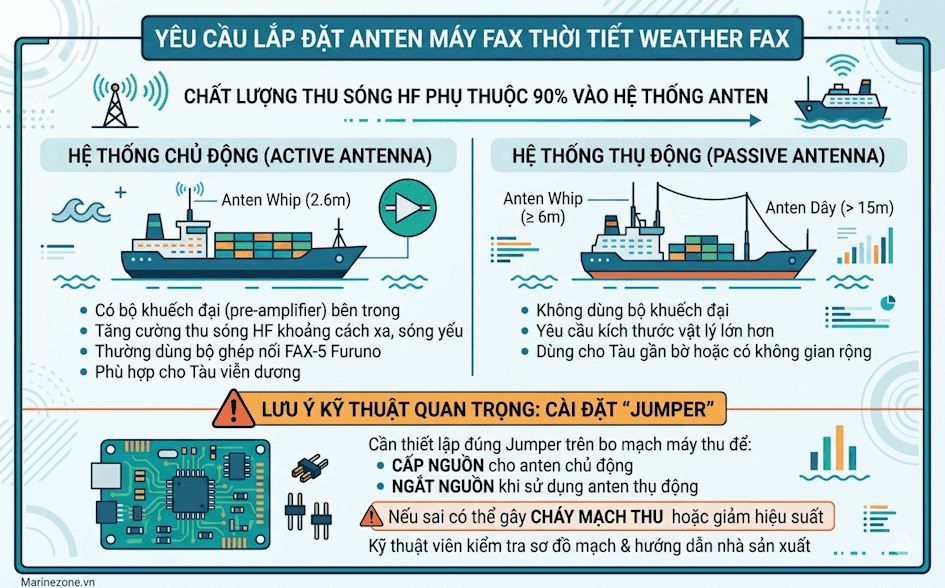

Yêu Cầu Lắp Đặt Anten Máy Fax Thời Tiết Weather Fax

Chất lượng thu sóng HF phụ thuộc rất lớn vào hệ thống anten, chiếm đến 90% hiệu quả thu nhận tín hiệu. Việc lựa chọn và lắp đặt anten đúng chuẩn kỹ thuật là yếu tố quyết định để đảm bảo tín hiệu Weather Fax được thu rõ nét và ổn định.

Có hai cấu hình anten phổ biến được áp dụng trên tàu biển:

• Hệ thống Chủ động (Active Antenna): Đây là loại anten được tích hợp bộ khuếch đại tín hiệu (pre-amplifier) bên trong anten, giúp tăng cường khả năng thu sóng HF ở khoảng cách xa và trong điều kiện sóng yếu. Thường sử dụng anten whip ngắn dài 2.6m, kết hợp với bộ ghép nối FAX-5 của Furuno để đảm bảo tương thích và hiệu suất tối ưu. Hệ thống này rất phù hợp cho tàu viễn dương, nơi sóng HF thường xuyên bị suy giảm do khoảng cách và điều kiện môi trường khắc nghiệt.
• Hệ thống Thụ động (Passive Antenna): Không sử dụng bộ khuếch đại, anten thụ động yêu cầu kích thước vật lý lớn hơn để đảm bảo thu sóng hiệu quả. Thông thường, anten whip dài tối thiểu 6m hoặc anten dây dài trên 15m được sử dụng. Hệ thống này phù hợp với tàu gần bờ hoặc tàu có không gian lắp đặt rộng rãi.

Việc thiết lập đúng "Jumper" bên trong bo mạch máy thu là bước kỹ thuật quan trọng để cấp nguồn cho anten chủ động hoặc ngắt nguồn khi sử dụng anten thụ động. Nếu không thực hiện đúng, có thể gây cháy mạch thu hoặc làm giảm hiệu suất thu tín hiệu. Kỹ thuật viên cần kiểm tra kỹ sơ đồ mạch và hướng dẫn của nhà sản xuất trước khi thao tác.

Giải Pháp Thu Fax Qua Phần Mềm Máy Tính (SDR)

Ngày nay, công nghệ Software Defined Radio (SDR) đã mở ra giải pháp thu Weather Fax linh hoạt và tiết kiệm chi phí cho tàu biển. Thay vì sử dụng máy thu chuyên dụng, tàu có thể tận dụng máy thu vô tuyến SSB hiện có kết nối với máy tính cá nhân (PC) và phần mềm giải mã tín hiệu.

Nguyên tắc tuning tần số khi sử dụng máy thu SSB thủ công là đặt chế độ USB (Upper Side Band) và điều chỉnh tần số thấp hơn 1.9 kHz so với tần số phát của trạm phát Weather Fax. Việc này giúp đồng bộ hóa tín hiệu âm thanh đầu vào với phần mềm giải mã, đảm bảo bản tin được giải mã chính xác và đầy đủ.

Các phần mềm phổ biến và được đánh giá cao trong lĩnh vực thu Weather Fax trên PC bao gồm:

• JVComm32: Phần mềm ổn định, có khả năng tự động sửa độ nghiêng (skew correction) của bản tin, giúp bản in không bị méo hoặc lệch. Ngoài ra, JVComm32 hỗ trợ nhiều chế độ truyền thông như RTTY (Radio Teletype) và NAVTEX, giúp tàu có thể nhận nhiều loại bản tin hàng hải khác nhau trên cùng một nền tảng.
• SeaTTY: Được thiết kế chuyên dụng cho môi trường hàng hải, SeaTTY có khả năng tự động lưu bản tin, hỗ trợ các giao thức GMDSS DSC (Digital Selective Calling) và NWR SAME (Specific Area Message Encoding) giúp nâng cao khả năng nhận cảnh báo khẩn cấp và dự báo thời tiết chính xác.
• fldigi: Là phần mềm mã nguồn mở, fldigi rất mạnh mẽ trong môi trường nhiễu nặng và có thể tùy chỉnh linh hoạt theo yêu cầu kỹ thuật. Ưu điểm của fldigi là hỗ trợ đa dạng các chế độ truyền tín hiệu số, giúp tàu có thể mở rộng ứng dụng trong truyền thông vô tuyến ngoài Weather Fax.

Việc sử dụng phần mềm SDR không chỉ giúp giảm chi phí đầu tư ban đầu mà còn tạo ra hệ thống dự phòng hiệu quả cho máy thu chuyên dụng. Khi kết hợp với máy thu SSB chất lượng cao và anten phù hợp, giải pháp này có thể đạt hiệu suất thu tín hiệu Weather Fax tương đương hoặc thậm chí vượt trội trong một số điều kiện nhất định.

Vấn Đề Nhiễu Điện Từ (EMI) Từ Đèn LED và Cách Xử Lý

Trong môi trường hàng hải hiện đại, việc ứng dụng đèn LED trong hệ thống chiếu sáng trên tàu đã trở nên phổ biến nhờ ưu điểm tiết kiệm năng lượng, tuổi thọ cao và hiệu suất chiếu sáng vượt trội. Tuy nhiên, một trong những thách thức kỹ thuật quan trọng phát sinh là nhiễu điện từ (EMI) do các bộ nguồn và mạch điều khiển LED gây ra. EMI không chỉ ảnh hưởng đến hiệu suất hoạt động của các thiết bị điện tử mà còn gây ra nhiễu sóng trên các dải tần quan trọng như VHF, AIS và HF, đặc biệt là hệ thống Weather Fax – một thiết bị thiết yếu để nhận dữ liệu khí tượng trên biển.

Nguyên nhân phát sinh EMI từ đèn LED chủ yếu đến từ các bộ chuyển đổi nguồn (driver) sử dụng kỹ thuật điều chế độ rộng xung (PWM) để điều chỉnh độ sáng. Các tín hiệu xung này tạo ra sóng hài và nhiễu bức xạ trên dải tần số rộng, đặc biệt là trong vùng tần số thấp đến trung bình, trùng với dải tần hoạt động của các thiết bị liên lạc và thu nhận dữ liệu trên tàu.

Hiện tượng nhiễu biểu hiện rõ ràng khi máy in Weather Fax chỉ in ra các đường sọc đen trắng (còn gọi là snow hoặc hash), làm mất đi các thông tin khí tượng quan trọng, gây nguy hiểm cho hoạt động điều hướng và an toàn hàng hải.

Quy trình kiểm tra và xử lý nhiễu điện từ từ đèn LED

• Kiểm tra nhiễu: Để xác định chính xác nguồn phát EMI, cần thực hiện quy trình kiểm tra có hệ thống. Đầu tiên, tắt toàn bộ đèn LED trên tàu để thiết bị thu sóng như radio VHF/HF hoạt động trong môi trường không có nhiễu. Mở kênh tĩnh (channel monitor) và điều chỉnh squelch để nghe rõ tiếng xì xèo nền, đây là mức nhiễu nền cơ bản. Tiếp theo, bật từng cụm đèn LED một cách tuần tự và quan sát sự thay đổi của tiếng nhiễu. Việc này giúp xác định cụ thể nhóm đèn hoặc bộ nguồn nào gây ra nhiễu mạnh nhất.
• Khắc phục phần cứng: Một trong những biện pháp hiệu quả để giảm EMI là sử dụng vòng lọc nhiễu từ tính (ferrite beads hoặc ferrite cores) được gắn trực tiếp lên dây nguồn của đèn LED. Ferrite beads hoạt động như một bộ lọc thụ động, hấp thụ và triệt tiêu các sóng hài tần số cao phát sinh từ bộ nguồn. Việc lựa chọn ferrite phù hợp về kích thước và đặc tính tần số là rất quan trọng để đạt hiệu quả tối ưu. Ngoài ra, cần đảm bảo dây dẫn được đi gọn gàng, tránh tạo vòng lặp lớn – một yếu tố làm tăng khả năng bức xạ EMI.
• Cách ly anten: Vị trí đặt anten Weather Fax và các anten thu sóng khác cần được bố trí cách xa nguồn phát EMI ít nhất 1.2 mét. Khoảng cách này giúp giảm thiểu ảnh hưởng trực tiếp của sóng nhiễu lên anten. Đồng thời, sử dụng cáp đồng trục có lớp chắn chống nhiễu (shielding) chất lượng cao, với lớp vỏ bọc bằng đồng hoặc nhôm dày, giúp ngăn chặn nhiễu từ bên ngoài xâm nhập vào hệ thống thu sóng. Việc nối đất đúng kỹ thuật cho hệ thống anten và cáp cũng góp phần quan trọng trong việc giảm nhiễu.
• Thay thế chuẩn: Để hạn chế triệt để vấn đề EMI, nên ưu tiên sử dụng đèn LED đạt chuẩn hàng hải quốc tế, có chứng nhận về giới hạn phát xạ EMI như ABYC A-16 hoặc FCC Part 15. Các sản phẩm này được thiết kế với bộ nguồn và mạch điều khiển tuân thủ các tiêu chuẩn nghiêm ngặt về phát xạ điện từ, giảm thiểu tối đa ảnh hưởng đến các thiết bị điện tử nhạy cảm trên tàu. Việc lựa chọn đèn LED chuẩn không chỉ giúp giảm nhiễu mà còn nâng cao độ bền và an toàn cho hệ thống chiếu sáng.

Phân tích chuyên sâu về EMI trong hệ thống đèn LED trên tàu

EMI phát sinh từ đèn LED có thể được phân loại thành hai dạng chính:

• Nhiễu dẫn truyền (Conducted EMI): Là nhiễu truyền qua dây dẫn điện, đặc biệt là dây nguồn và dây điều khiển. Nhiễu này dễ dàng lan truyền vào hệ thống điện chung của tàu, gây ảnh hưởng đến các thiết bị khác.
• Nhiễu bức xạ (Radiated EMI): Là nhiễu phát ra dưới dạng sóng điện từ từ các bộ phận như dây dẫn, mạch điện, hoặc chính bóng đèn LED. Nhiễu này có thể ảnh hưởng trực tiếp đến các anten thu sóng gần đó.

Để kiểm soát EMI hiệu quả, cần áp dụng đồng bộ các biện pháp kỹ thuật:

• Thiết kế mạch điện: Sử dụng các kỹ thuật lọc đầu vào và đầu ra, như tụ lọc, cuộn cảm, và ferrite beads để giảm nhiễu dẫn truyền.
• Đi dây và bố trí: Tránh đi dây nguồn và dây tín hiệu song song hoặc gần các anten thu sóng, giảm thiểu vòng lặp dây dẫn.
• Nối đất: Thiết kế hệ thống nối đất đúng chuẩn, tránh hiện tượng ground loop gây nhiễu.
• Kiểm tra và đo đạc: Sử dụng thiết bị đo EMI chuyên dụng để đánh giá mức độ nhiễu và hiệu quả của các biện pháp khắc phục.

Các tiêu chuẩn và quy định liên quan đến EMI trong chiếu sáng hàng hải

Trong ngành hàng hải, việc tuân thủ các tiêu chuẩn về EMI là bắt buộc để đảm bảo an toàn và hiệu quả hoạt động của hệ thống điện tử trên tàu. Một số tiêu chuẩn quan trọng bao gồm:

• ABYC A-16: Tiêu chuẩn của Hiệp hội Kỹ sư Hàng hải Mỹ (American Boat and Yacht Council) quy định giới hạn phát xạ EMI cho thiết bị điện trên tàu.
• FCC Part 15: Quy định của Ủy ban Truyền thông Liên bang Mỹ về phát xạ điện từ của thiết bị điện tử, bao gồm các thiết bị chiếu sáng LED.
• IEC 60945: Tiêu chuẩn quốc tế về thiết bị điện tử hàng hải, bao gồm yêu cầu về EMI và EMC (tương thích điện từ).

Việc lựa chọn và sử dụng thiết bị chiếu sáng LED đạt các tiêu chuẩn này giúp giảm thiểu rủi ro nhiễu điện từ, đồng thời nâng cao độ tin cậy và tuổi thọ của hệ thống điện tử trên tàu.

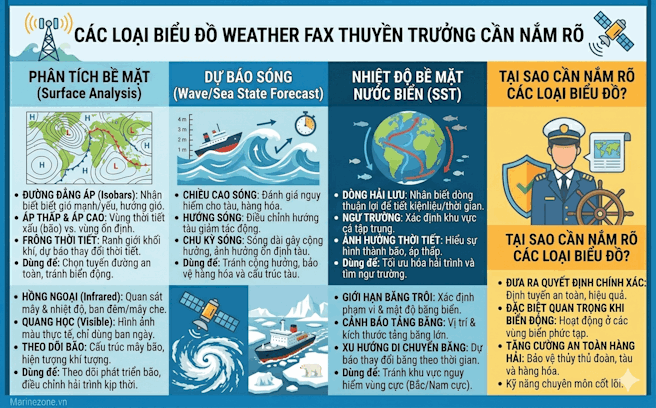

Các Loại Biểu Đồ Weather Fax Thuyền Trưởng Cần Nắm Rõ

Weather Fax (HF Fax) là một công cụ không thể thiếu trong ngành hàng hải hiện đại, cung cấp dữ liệu khí tượng và hải văn thiết yếu giúp thuyền trưởng và thủy thủ đoàn đưa ra các quyết định định tuyến chính xác, an toàn và hiệu quả. Việc hiểu rõ các loại biểu đồ Weather Fax và cách phân tích chúng là kỹ năng chuyên môn quan trọng, đặc biệt trong điều kiện biển động hoặc khi hoạt động ở các vùng biển phức tạp.

• Phân tích Bề mặt (Surface Analysis):

  Biểu đồ phân tích bề mặt là bản đồ khí áp thể hiện các đường đẳng áp (isobars), vị trí các vùng áp thấp, áp cao, cũng như các hệ thống frông lạnh, frông nóng và frông trạm. Các đường isobar thể hiện sự phân bố áp suất khí quyển trên mặt biển, giúp thuyền trưởng nhận biết các khu vực gió mạnh, gió yếu, và hướng gió dự kiến.

  Phân tích sâu hơn về biểu đồ này bao gồm:

  • Đường đẳng áp (Isobars): Khoảng cách giữa các đường isobar càng nhỏ thì gió càng mạnh do chênh lệch áp suất lớn.
  • Vị trí áp thấp và áp cao: Áp thấp thường đi kèm với thời tiết xấu, mưa bão, trong khi áp cao thường mang lại thời tiết ổn định.
  • Frông thời tiết: Các đường frông lạnh, nóng, trạm thể hiện ranh giới giữa các khối khí khác nhau, giúp dự báo sự thay đổi thời tiết trong tương lai gần.

  Thuyền trưởng sử dụng biểu đồ này để xác định vùng biển cần tránh hoặc lựa chọn tuyến đường an toàn, giảm thiểu rủi ro do thời tiết xấu.

•


• Dự báo Sóng (Wave/Sea State Forecast):

  Biểu đồ dự báo sóng cung cấp thông tin chi tiết về chiều cao sóng, hướng sóng và chu kỳ sóng (thời gian giữa các đỉnh sóng liên tiếp). Đây là dữ liệu quan trọng để đánh giá điều kiện biển và lựa chọn tuyến đường phù hợp nhằm tránh các vùng sóng cao gây nguy hiểm.

  Phân tích chuyên sâu bao gồm:

  • Chiều cao sóng: Được đo bằng mét, chiều cao sóng lớn có thể gây nguy hiểm cho tàu, đặc biệt là tàu nhỏ hoặc tàu chở hàng nhẹ.
  • Hướng sóng: Xác định hướng di chuyển của sóng, giúp thuyền trưởng điều chỉnh hướng tàu để giảm thiểu tác động của sóng.
  • Chu kỳ sóng: Chu kỳ sóng dài thường đi kèm với sóng lớn và mạnh hơn, có thể gây cộng hưởng và ảnh hưởng đến sự ổn định của tàu.




  Đặc biệt, đối với tàu chở hàng, việc tránh cộng hưởng sóng là cực kỳ quan trọng để bảo vệ hàng hóa và cấu trúc tàu khỏi các lực tác động mạnh.

• Nhiệt độ Bề mặt Nước biển (Sea Surface Temperature - SST):

  Biểu đồ SST cung cấp thông tin về nhiệt độ bề mặt nước biển, có vai trò quan trọng trong nhiều lĩnh vực hàng hải:

  • Đối với tàu cá: SST giúp xác định các ngư trường tiềm năng, nơi tập trung các loài cá dựa trên nhiệt độ nước phù hợp.
  • Đối với tàu thương mại: SST giúp nhận biết các dòng hải lưu mạnh, từ đó lựa chọn tuyến đường đi qua các dòng hải lưu thuận lợi để tiết kiệm nhiên liệu và thời gian.
  • Ảnh hưởng đến thời tiết: Nhiệt độ bề mặt nước biển cũng ảnh hưởng đến sự hình thành và phát triển của các hệ thống thời tiết như bão, áp thấp nhiệt đới.

  Phân tích SST đòi hỏi thuyền trưởng phải hiểu rõ các vùng nhiệt độ khác nhau và tác động của chúng đến điều kiện biển và khí hậu.

• Ảnh Vệ tinh (Satellite Imagery):

  Ảnh vệ tinh được truyền qua sóng HF trong hệ thống Weather Fax cung cấp hình ảnh thực tế về cấu trúc mây, bão, và các hiện tượng khí tượng khác trên biển. Có hai loại ảnh vệ tinh phổ biến:

  • Ảnh hồng ngoại (Infrared): Cho phép quan sát cấu trúc mây và nhiệt độ đám mây, ngay cả trong điều kiện ban đêm hoặc mây che phủ.
  • Ảnh quang học (Visible): Cung cấp hình ảnh màu sắc thực tế của bề mặt biển và mây, chỉ sử dụng được trong điều kiện ánh sáng ban ngày.

  Ảnh vệ tinh giúp thuyền trưởng theo dõi sự phát triển của bão, các hệ thống mây lớn, và các hiện tượng thời tiết nguy hiểm khác, từ đó đưa ra quyết định điều chỉnh hành trình kịp thời.

• Biểu đồ Băng (Ice Charts):

  Biểu đồ băng là công cụ quan trọng đối với tàu hoạt động ở các vùng biển lạnh như Bắc Cực, Nam Cực hoặc biển Baltic. Chúng cung cấp thông tin về:

  • Giới hạn băng trôi: Xác định phạm vi và mật độ băng trên mặt biển, giúp tàu tránh các khu vực nguy hiểm.
  • Cảnh báo tảng băng: Thông tin về vị trí và kích thước các tảng băng lớn có thể gây nguy hiểm cho tàu.
  • Thời gian và xu hướng di chuyển băng: Giúp dự báo sự thay đổi của băng theo thời gian, hỗ trợ lập kế hoạch hành trình an toàn.

  Việc phân tích biểu đồ băng đòi hỏi kiến thức chuyên sâu về đặc điểm băng biển và khả năng đánh giá rủi ro khi di chuyển trong vùng có băng.

Weather Fax và Các Quy Định SOLAS/GMDSS Mới Nhất (2024)

Theo Công ước SOLAS sửa đổi Chương IV có hiệu lực từ 01/01/2024, kiến trúc viễn thông hàng hải đã trải qua những điều chỉnh quan trọng nhằm nâng cao hiệu quả truyền tin và an toàn hàng hải trong bối cảnh công nghệ phát triển nhanh chóng. Các thay đổi này không chỉ ảnh hưởng đến thiết bị bắt buộc trên tàu mà còn định hình lại cách thức truyền tải và nhận thông tin an toàn hàng hải (MSI) cũng như tìm kiếm cứu nạn (SAR).

1. Loại bỏ HF NBDP cho cứu nạn trong vùng biển A3 và A4

Trước đây, thiết bị in chữ trực tiếp băng hẹp HF (HF Narrow Band Direct Printing - NBDP) được xem là một trong những phương tiện truyền tin cứu nạn quan trọng, đặc biệt trong các vùng biển A3 (ngoài vùng phủ sóng vệ tinh) và A4 (vùng cực). Tuy nhiên, theo quy định mới:

• Thiết bị HF NBDP không còn bắt buộc cho các tàu hoạt động trong vùng A3 và A4.
• Việc loại bỏ này dựa trên sự phát triển mạnh mẽ của các hệ thống vệ tinh như Inmarsat và Iridium, cung cấp khả năng truyền tin nhanh, ổn định và toàn cầu hơn.
• Điều này đồng nghĩa với việc các tàu sẽ giảm bớt gánh nặng về thiết bị và chi phí bảo trì, đồng thời tăng cường sử dụng các phương tiện truyền tin hiện đại hơn.

Tuy nhiên, HF vẫn giữ vai trò quan trọng trong một số trường hợp đặc biệt, nhất là khi tín hiệu vệ tinh bị gián đoạn hoặc trong các khu vực chưa có phủ sóng vệ tinh đầy đủ.

2. Bắt buộc trang bị thiết bị thu nhận Thông tin An toàn Hàng hải (MSI)

Theo quy định mới, mọi tàu đều phải trang bị máy thu MSI để đảm bảo nhận được các thông tin an toàn hàng hải và thông tin tìm kiếm cứu nạn liên tục trong suốt hành trình. Điều này bao gồm:

• Khả năng nhận thông tin từ nhiều nguồn khác nhau, bao gồm NAVTEX, SafetyNET qua vệ tinh Inmarsat, và Weather Fax qua sóng HF.
• Đảm bảo không bỏ sót các cảnh báo nguy hiểm, thay đổi điều kiện thời tiết, hoặc các thông tin liên quan đến an toàn hàng hải.
• Hỗ trợ công tác tìm kiếm cứu nạn nhanh chóng và hiệu quả hơn nhờ việc cập nhật liên tục các thông tin SAR.

Việc bắt buộc trang bị thiết bị thu MSI cũng đồng nghĩa với việc các tàu phải duy trì thiết bị trong tình trạng hoạt động tốt, có khả năng tự động nhận và xử lý thông tin mà không cần sự can thiệp thủ công nhiều.

3. Vai trò của Weather Fax trong hệ thống truyền tin hàng hải hiện đại

Mặc dù có nhiều phương tiện truyền tin hiện đại, Weather Fax vẫn giữ vai trò quan trọng trong việc bổ sung cho NAVTEX và các hệ thống vệ tinh. Các điểm nổi bật của Weather Fax bao gồm:

• Cung cấp cảnh báo đồ họa: Weather Fax truyền tải các bản đồ thời tiết, biểu đồ áp suất, dự báo sóng và gió dưới dạng hình ảnh, giúp thuyền trưởng và thủy thủ đoàn dễ dàng nắm bắt tình hình thời tiết một cách trực quan.
• Truyền tin xuyên đại dương: Nhờ sử dụng sóng HF phản xạ tầng điện ly, Weather Fax có khả năng truyền tải thông tin đến các vùng biển xa xôi mà các hệ thống khác khó tiếp cận.
• Độ tin cậy cao trong điều kiện sóng yếu: Sóng HF có khả năng xuyên qua các điều kiện thời tiết xấu, giúp duy trì liên lạc khi các phương tiện vệ tinh có thể bị gián đoạn.
• Hỗ trợ đa dạng các loại bản đồ và dữ liệu: Bao gồm các bản đồ dự báo thời tiết, bản đồ sóng, bản đồ gió, và các dữ liệu khí tượng khác phục vụ cho việc lập kế hoạch hành trình và phòng tránh rủi ro.

4. Tác động của các quy định mới đến vận hành và trang bị trên tàu

Các quy định sửa đổi trong SOLAS và GMDSS năm 2024 đã tạo ra những thay đổi đáng kể trong việc lựa chọn và vận hành thiết bị viễn thông trên tàu:

• Giảm thiểu thiết bị HF NBDP giúp giảm chi phí bảo trì và đào tạo nhân sự vận hành.
• Tăng cường đầu tư vào thiết bị thu MSI đa năng, có khả năng nhận thông tin từ nhiều nguồn, đảm bảo tính liên tục và đa dạng của dữ liệu an toàn hàng hải.
• Đào tạo nhân sự cần được cập nhật để vận hành và bảo trì các thiết bị mới, đồng thời hiểu rõ cách thức tích hợp các nguồn thông tin khác nhau.
• Chuẩn bị kế hoạch dự phòng trong trường hợp thiết bị vệ tinh gặp sự cố, Weather Fax và các hệ thống HF vẫn là lựa chọn dự phòng quan trọng.

5. Tổng quan về vùng biển A3 và A4 trong GMDSS

Hiểu rõ về phân vùng GMDSS giúp nhận diện đúng yêu cầu thiết bị:

• Vùng A1: Khu vực có phủ sóng VHF DSC (Digital Selective Calling) trong khoảng 20-30 hải lý từ bờ.
• Vùng A2: Khu vực có phủ sóng MF DSC trong khoảng 100-150 hải lý từ bờ.
• Vùng A3: Khu vực nằm ngoài vùng A1 và A2, có phủ sóng vệ tinh Inmarsat.
• Vùng A4: Khu vực cực Bắc và cực Nam, không có phủ sóng vệ tinh Inmarsat, yêu cầu sử dụng các phương tiện HF.

Việc loại bỏ HF NBDP trong vùng A3 và A4 đồng nghĩa với việc các tàu trong vùng này sẽ chuyển sang sử dụng các thiết bị vệ tinh hiện đại hơn, tuy nhiên vẫn cần duy trì khả năng nhận Weather Fax để đảm bảo an toàn tối đa.

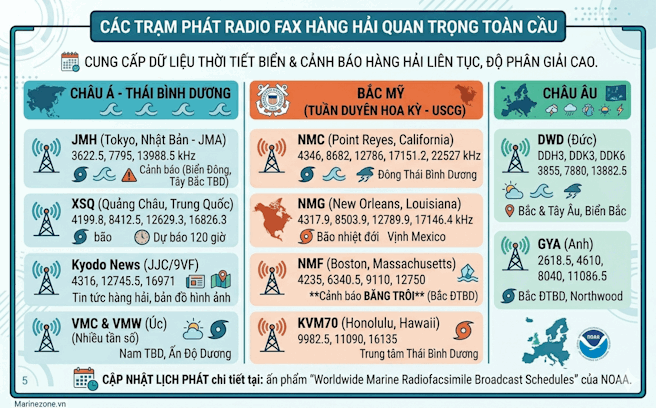

Danh Sách Các Trạm Phát Radio Fax Quan Trọng Toàn Cầu

Các trạm phát radio fax toàn cầu đóng vai trò then chốt trong việc cung cấp thông tin thời tiết và cảnh báo hàng hải quan trọng. Ở khu vực Châu Á - Thái Bình Dương, các trạm như JMH (Nhật Bản), XSQ (Trung Quốc), Kyodo News và mạng lưới Úc phát sóng liên tục với nhiều tần số đa dạng, đảm bảo truyền tải dữ liệu dự báo bão, sóng biển và các hiện tượng khí tượng nguy hiểm với độ phân giải cao. Tại Bắc Mỹ, các trạm của Tuần Duyên Hoa Kỳ như NMC, NMG, NMF và KVM70 cung cấp bản tin dự báo bão, cảnh báo băng trôi và sóng biển cho các vùng biển trọng yếu. Trong khi đó, khu vực Châu Âu được phục vụ bởi các trạm DWD (Đức) và GYA (Anh), chuyên phát các bản tin dự báo và cảnh báo thời tiết biển quan trọng, hỗ trợ an toàn hàng hải trên các tuyến đường biển chính.

Khu Vực Châu Á - Thái Bình Dương

• JMH - Tokyo, Nhật Bản (JMA): Trạm phát JMH thuộc Cơ quan Khí tượng Nhật Bản (Japan Meteorological Agency - JMA) sử dụng các tần số 3622.5 kHz, 7795 kHz, 13988.5 kHz để phát sóng liên tục 24/24. Đây là một trong những trạm quan trọng nhất trong khu vực, cung cấp dữ liệu fax thời tiết và cảnh báo hàng hải cho vùng Biển Đông và Tây Bắc Thái Bình Dương. Các bản tin được truyền tải dưới dạng hình ảnh fax với tốc độ 60 LPM (Lines Per Minute), đảm bảo độ phân giải cao cho các bản đồ dự báo bão, sóng biển và các hiện tượng khí tượng nguy hiểm khác. Việc sử dụng nhiều tần số giúp tối ưu hóa khả năng phủ sóng và giảm thiểu nhiễu sóng trong các điều kiện thời tiết khác nhau.
• XSQ - Quảng Châu, Trung Quốc: Trạm XSQ phát trên các tần số 4199.8, 8412.5, 12629.3, 16826.3 kHz, chuyên cung cấp các bản tin dự báo bão chi tiết lên đến 120 giờ (5 ngày). Đây là một trong những nguồn dữ liệu quan trọng cho các tàu thuyền hoạt động trong khu vực Biển Đông và Tây Thái Bình Dương. Các bản tin dự báo bão được cập nhật liên tục, bao gồm vị trí, hướng di chuyển, tốc độ gió và áp suất trung tâm của bão, giúp các tàu thuyền có thể điều chỉnh hành trình an toàn. XSQ cũng phát các bản đồ sóng biển và cảnh báo gió mạnh, đóng vai trò thiết yếu trong việc giảm thiểu rủi ro thiên tai trên biển.
• Kyodo News (JJC/9VF): Với các tần số 4316, 12745.5, 16971 kHz, Kyodo News phát các bản tin và báo chí hàng hải dưới định dạng Fax 60 LPM. Đây là một trong những nguồn tin tức hàng hải đa dạng và cập nhật nhanh chóng nhất tại khu vực Châu Á - Thái Bình Dương, bao gồm thông tin về thời tiết, an ninh hàng hải, và các sự kiện liên quan đến giao thông biển. Định dạng fax giúp truyền tải các bản đồ, biểu đồ và dữ liệu dạng hình ảnh một cách trực quan, hỗ trợ các nhà khai thác tàu thuyền và cơ quan quản lý hàng hải trong việc ra quyết định.
• VMC (Charleville) & VMW (Wiluna), Úc: Hai trạm phát này thuộc mạng lưới phát sóng của Cơ quan Khí tượng Úc, chuyên phục vụ khu vực Nam Thái Bình Dương và Ấn Độ Dương. VMC và VMW phát các bản tin fax thời tiết, cảnh báo bão và sóng biển trên nhiều tần số khác nhau, đảm bảo phủ sóng rộng khắp cho các tuyến đường biển quan trọng. Các bản tin được thiết kế để hỗ trợ các tàu thuyền trong việc dự báo thời tiết dài hạn và ngắn hạn, đồng thời cung cấp dữ liệu về các hiện tượng khí tượng nguy hiểm như gió giật, sóng cao và bão nhiệt đới.

Khu Vực Bắc Mỹ (USCG - Tuần Duyên Hoa Kỳ)

• NMC (Point Reyes, California): Trạm NMC là trung tâm phát sóng chính của Tuần Duyên Hoa Kỳ, sử dụng các tần số 4346, 8682, 12786, 17151.2, 22527 kHz để phủ sóng toàn bộ khu vực Đông Thái Bình Dương. NMC phát các bản tin fax thời tiết, cảnh báo bão, sóng biển và các thông tin hàng hải quan trọng khác. Đặc biệt, trạm này cung cấp dữ liệu cập nhật liên tục cho các tàu thuyền hoạt động dọc theo bờ biển phía Tây Hoa Kỳ và các vùng biển lân cận, giúp nâng cao an toàn hàng hải và giảm thiểu rủi ro thiên tai.
• NMG (New Orleans, Louisiana): NMG phát trên các tần số 4317.9, 8503.9, 12789.9, 17146.4 kHz, chuyên phục vụ khu vực Vịnh Mexico và Đại Tây Dương nhiệt đới. Trạm này cung cấp các bản tin dự báo bão nhiệt đới, cảnh báo gió mạnh, sóng cao và các hiện tượng thời tiết nguy hiểm khác. Các bản tin được truyền tải dưới dạng fax với độ phân giải cao, giúp các tàu thuyền và cơ quan quản lý hàng hải có thể theo dõi sát sao diễn biến thời tiết và điều chỉnh kế hoạch hoạt động phù hợp.
• NMF (Boston, Massachusetts): NMF phát trên các tần số 4235, 6340.5, 9110, 12750 kHz, chuyên cung cấp cảnh báo băng trôi và các điều kiện thời tiết nguy hiểm trên Bắc Đại Tây Dương. Đây là khu vực có điều kiện khí hậu khắc nghiệt, đặc biệt vào mùa đông, do đó các bản tin của NMF đóng vai trò quan trọng trong việc hỗ trợ các tàu thuyền tránh các vùng băng trôi và đảm bảo an toàn vận tải biển.
• KVM70 (Honolulu, Hawaii): Trạm KVM70 phát trên các tần số 9982.5, 11090, 16135 kHz, phủ sóng trung tâm Thái Bình Dương. Đây là khu vực rộng lớn với nhiều tuyến đường biển quan trọng, do đó các bản tin fax thời tiết và cảnh báo bão của KVM70 rất cần thiết cho các hoạt động hàng hải và hàng không. Trạm này cung cấp dữ liệu về các cơn bão nhiệt đới, sóng biển cao và các hiện tượng khí tượng nguy hiểm khác trong khu vực.

Khu Vực Châu Âu

• DWD (Đức - Offenbach/Pinneberg): Với các callsign DDH3, DDK3, DDK6, trạm phát của Cơ quan Khí tượng Đức (Deutscher Wetterdienst - DWD) sử dụng tần số 3855, 7880, 13882.5 kHz để phát sóng liên tục tại khu vực Châu Âu. DWD cung cấp các bản tin fax thời tiết, dự báo sóng biển, cảnh báo bão và các hiện tượng khí tượng nguy hiểm khác. Các bản tin này được thiết kế để hỗ trợ các tàu thuyền trong khu vực Bắc và Tây Âu, đặc biệt là các tuyến đường biển qua Biển Bắc và Đại Tây Dương.
• GYA (Northwood, Vương quốc Anh): Trạm GYA phát trên các tần số 2618.5, 4610, 8040, 11086.5 kHz, chuyên cung cấp dữ liệu thời tiết và cảnh báo hàng hải cho khu vực Bắc Đại Tây Dương và Vịnh Ba Tư. Các bản tin fax của GYA bao gồm dự báo bão, sóng biển, gió mạnh và các điều kiện thời tiết nguy hiểm khác, giúp các tàu thuyền và cơ quan quản lý hàng hải có thể theo dõi và ứng phó kịp thời với các tình huống khẩn cấp trên biển.

Cập nhật lịch phát sóng chi tiết tại ấn phẩm "Worldwide Marine Radiofacsimile Broadcast Schedules" của NOAA.

Chương Trình Quan Trắc Tàu Tình Nguyện (VOS)

Chương trình Voluntary Observing Ship (VOS) là một phần quan trọng trong hệ thống quan trắc khí tượng hàng hải toàn cầu, do Tổ chức Khí tượng Thế giới (WMO) phối hợp cùng Cơ quan Quản lý Khí quyển và Đại dương Quốc gia Hoa Kỳ (NOAA) triển khai. Mục tiêu chính của chương trình là thu thập dữ liệu thời tiết bề mặt đại dương từ các tàu thương mại, tàu nghiên cứu và tàu cá tình nguyện trên khắp các vùng biển, nhằm cung cấp thông tin đầu vào chính xác cho các mô hình dự báo thời tiết và khí hậu.

Việc thu thập dữ liệu từ các tàu trong chương trình VOS đóng vai trò then chốt trong việc tạo ra các biểu đồ Weather Fax – một dạng biểu đồ truyền hình ảnh thời tiết qua sóng radio, giúp các tàu trên biển nhận được thông tin dự báo thời tiết cập nhật và chính xác. Các dữ liệu này bao gồm nhiệt độ nước biển, nhiệt độ không khí, áp suất khí quyển, tốc độ và hướng gió, độ ẩm, trạng thái biển và các hiện tượng thời tiết đặc biệt như bão, áp thấp nhiệt đới.

Quy trình báo cáo và tần suất quan trắc

Các tàu tham gia chương trình VOS được khuyến khích thực hiện báo cáo thời tiết bề mặt theo các khung giờ chuẩn quốc tế:

• 0000 UTC
• 0600 UTC
• 1200 UTC
• 1800 UTC

Đây là các mốc thời gian chuẩn giúp đồng bộ hóa dữ liệu trên toàn cầu, tạo điều kiện thuận lợi cho việc tổng hợp và phân tích. Ngoài ra, khi tàu di chuyển vào phạm vi 300 hải lý của các hệ thống thời tiết nguy hiểm như bão hoặc áp thấp nhiệt đới, tần suất báo cáo được tăng cường lên mỗi 3 giờ một lần. Việc này nhằm cung cấp dữ liệu thời gian thực, giúp các mô hình dự báo cập nhật kịp thời các biến động của thời tiết nguy hiểm, từ đó hỗ trợ công tác cảnh báo và phòng tránh thiên tai trên biển.

Loại dữ liệu thu thập và phương pháp đo

Dữ liệu thu thập từ các tàu tình nguyện bao gồm:

• Nhiệt độ nước biển: Được đo bằng cảm biến nhiệt độ đặt dưới mạn tàu hoặc qua các thiết bị đo nhiệt độ nước tự động.
• Nhiệt độ không khí: Đo tại vị trí cao trên tàu, tránh ảnh hưởng của bức xạ nhiệt từ tàu.
• Áp suất khí quyển: Sử dụng các barometer chính xác, thường được hiệu chuẩn định kỳ để đảm bảo độ tin cậy.
• Tốc độ và hướng gió: Đo bằng anemometer và van gió, thường được lắp đặt trên cột buồm hoặc các vị trí cao nhất trên tàu để tránh nhiễu động.
• Độ ẩm tương đối: Đo bằng các cảm biến hygrometer, giúp đánh giá điều kiện ẩm ướt không khí.
• Trạng thái biển: Được quan sát và ghi nhận bằng mắt thường hoặc thiết bị đo sóng, bao gồm chiều cao sóng, tần số và hướng sóng.
• Hiện tượng thời tiết đặc biệt: Báo cáo các hiện tượng như mưa, sương mù, bão, áp thấp nhiệt đới, sấm sét, giúp bổ sung thông tin quan trọng cho các mô hình dự báo.

Quy trình xử lý dữ liệu và ứng dụng trong dự báo

Sau khi thu thập, dữ liệu được gửi về các trung tâm khí tượng quốc gia và quốc tế, trong đó NOAA đóng vai trò quan trọng trong việc xử lý và phân phối dữ liệu. Dữ liệu này được nhập vào các hệ thống siêu máy tính với khả năng xử lý hàng triệu phép tính mỗi giây để chạy các mô hình dự báo thời tiết phức tạp như mô hình dự báo toàn cầu (GFS), mô hình dự báo khu vực (NAM), và các mô hình chuyên biệt cho bão và áp thấp nhiệt đới.

Việc sử dụng dữ liệu VOS giúp cải thiện đáng kể độ chính xác của các mô hình dự báo, đặc biệt là trong việc dự đoán đường đi, cường độ và tác động của các cơn bão trên biển. Các biểu đồ Weather Fax được tạo ra dựa trên dữ liệu này cung cấp cho các tàu thông tin thời tiết cập nhật, giúp họ điều chỉnh hành trình, đảm bảo an toàn và hiệu quả trong hoạt động vận tải và khai thác biển.

Ý nghĩa và lợi ích của chương trình VOS

• Tăng cường an toàn hàng hải: Cung cấp thông tin dự báo thời tiết chính xác giúp tàu tránh được các vùng thời tiết nguy hiểm.
• Hỗ trợ nghiên cứu khí hậu và đại dương: Dữ liệu dài hạn từ VOS góp phần vào các nghiên cứu về biến đổi khí hậu, xu hướng thời tiết và các hiện tượng đại dương.
• Phát triển mô hình dự báo: Cung cấp dữ liệu thực tế giúp cải tiến các thuật toán dự báo, nâng cao khả năng dự báo chính xác và kịp thời.
• Hợp tác quốc tế: Tăng cường sự phối hợp giữa các quốc gia trong việc chia sẻ dữ liệu và thông tin khí tượng hàng hải.

Thách thức và giải pháp trong triển khai chương trình VOS

Mặc dù chương trình VOS mang lại nhiều lợi ích, việc triển khai cũng gặp phải một số thách thức:

• Đào tạo và duy trì nhân lực: Cần có đội ngũ nhân viên trên tàu được đào tạo bài bản để thực hiện các phép đo chính xác và báo cáo đúng quy trình.
• Đảm bảo chất lượng dữ liệu: Dữ liệu thu thập cần được kiểm tra, hiệu chuẩn và xử lý để loại bỏ các sai số và nhiễu.
• Hạn chế về thiết bị và công nghệ: Một số tàu nhỏ hoặc tàu cá có thể không được trang bị đầy đủ thiết bị đo hiện đại, ảnh hưởng đến chất lượng dữ liệu.
• Khó khăn trong việc duy trì tần suất báo cáo: Đặc biệt khi tàu di chuyển trong điều kiện thời tiết xấu hoặc vùng biển xa xôi.

Để khắc phục các thách thức này, các tổ chức khí tượng quốc tế và quốc gia đã triển khai các chương trình đào tạo, hỗ trợ kỹ thuật và phát triển các thiết bị đo tự động, dễ sử dụng nhằm nâng cao hiệu quả và độ tin cậy của chương trình VOS.

Những Lưu Ý Khi Chọn Mua Máy Fax Thời Tiết Weather Fax

Việc chọn mua máy Fax thời tiết Weather Fax đòi hỏi cân nhắc kỹ lưỡng về kiến trúc hệ thống, bao gồm lựa chọn giữa máy thu phần cứng chuyên dụng hoặc giải pháp dựa trên máy tính. Máy phần cứng thường đảm bảo độ ổn định cao trong môi trường biển khắc nghiệt, trong khi giải pháp PC-based mang lại sự linh hoạt và tiết kiệm chi phí. Anten và thiết bị phụ trợ cũng đóng vai trò quan trọng, với các loại anten chủ động và thụ động phù hợp từng điều kiện sử dụng khác nhau. Ngoài ra, tính năng giải mã của phần mềm hoặc máy thu cần hỗ trợ đa dạng tốc độ quét và có khả năng sửa độ nghiêng, dò sóng chính xác. Cuối cùng, việc kiểm soát nhiễu điện từ (EMI) bằng cách sử dụng thiết bị đạt chuẩn và bố trí hợp lý giúp đảm bảo chất lượng tín hiệu thu được luôn ổn định và rõ nét.

Lựa Chọn Kiến Trúc Hệ Thống

Máy thu Fax phần cứng chuyên dụng: Đây là lựa chọn chuẩn mực và tối ưu nhất cho các tàu thương mại, đặc biệt là những tàu phải tuân thủ tiêu chuẩn SOLAS (Safety of Life at Sea). Máy phần cứng chuyên dụng được thiết kế để hoạt động ổn định trong môi trường biển khắc nghiệt, có khả năng tự động dò tần số và xử lý tín hiệu hiệu quả, giảm thiểu sai sót trong quá trình thu nhận dữ liệu thời tiết.

Khi lựa chọn model, cần cân nhắc kỹ về không gian lắp đặt và nhu cầu sử dụng thực tế:

• Furuno FAX-408: Đây là dòng máy cao cấp, sử dụng công nghệ in nhiệt khổ rộng, cho hình ảnh sắc nét và độ bền cao. Tính năng tự động dò tần số giúp người dùng dễ dàng bắt sóng mà không cần thao tác thủ công phức tạp, rất phù hợp với các tàu lớn và hoạt động liên tục.
• Furuno FAX-210 & FAX-214: Thiết kế nhỏ gọn, phù hợp với không gian hạn chế trên tàu. Màn hình lớn giúp quan sát rõ ràng bản đồ thời tiết, đồng thời tích hợp bộ lọc nhiễu kỹ thuật số giúp cải thiện chất lượng tín hiệu thu được, giảm thiểu ảnh hưởng của sóng nhiễu và tạp âm.
• Furuno FAX-207 & FAX-208A: Dòng máy kinh tế, tích hợp cả máy thu và máy in trong cùng một thiết bị, thích hợp cho các tàu nhỏ hoặc tàu có ngân sách hạn chế. Mặc dù giá thành thấp hơn, nhưng vẫn đảm bảo độ ổn định và chất lượng tín hiệu ở mức chấp nhận được.

Giải pháp dựa trên máy tính (PC-Based HF Weatherfax): Đây là phương án tiết kiệm chi phí, linh hoạt và dễ nâng cấp. Hệ thống sử dụng máy thu sóng SSB (Single Side Band) kết nối với máy tính qua cáp âm thanh, sau đó phần mềm chuyên dụng sẽ giải mã tín hiệu Weather Fax. Tuy nhiên, để đảm bảo chất lượng thu tín hiệu, cần lưu ý các yếu tố kỹ thuật sau:

• Lựa chọn phần mềm ổn định và phổ biến như JVComm32, SeaTTY hoặc fldigi, những phần mềm này hỗ trợ đa dạng các chuẩn tốc độ quét và có tính năng xử lý nhiễu hiệu quả.
• Chú ý trở kháng âm thanh giữa máy thu và máy tính phải phù hợp để tránh suy hao tín hiệu, gây mất mát dữ liệu hoặc hình ảnh bị méo mó.
• Sử dụng bộ giải mã tín hiệu chất lượng cao, có khả năng lọc nhiễu và điều chỉnh tần số tự động để tăng độ chính xác và ổn định của bản đồ thời tiết thu được.

Chọn Mua Anten và Thiết Bị Phụ Trợ

Sóng HF (High Frequency) rất nhạy cảm với môi trường và thiết bị xung quanh, do đó việc lựa chọn anten phù hợp đóng vai trò quyết định đến 90% chất lượng thu tín hiệu Weather Fax. Các loại anten phổ biến gồm:

• Hệ thống Chủ động (Active Antenna): Đây là loại anten có tích hợp bộ khuếch đại tín hiệu, giúp tăng cường khả năng thu sóng yếu, rất phù hợp cho các tàu viễn dương hoạt động trên biển rộng. Ví dụ điển hình là anten whip dài 2.6m kết hợp với bộ ghép nối FAX-5, giúp tối ưu hóa khả năng thu sóng HF trong điều kiện sóng yếu hoặc nhiễu cao.
• Hệ thống Thụ động (Passive Antenna): Loại anten này không có bộ khuếch đại tín hiệu, do đó yêu cầu anten phải có kích thước lớn hơn để đảm bảo thu sóng hiệu quả. Thông thường, anten whip tối thiểu 6m hoặc anten dây dài trên 15m được sử dụng. Hệ thống này không dùng bộ ghép nối FAX-5, phù hợp với các tàu nhỏ hoặc tàu hoạt động gần bờ.

Việc thiết lập đúng jumper bên trong máy thu để cấp hoặc ngắt nguồn DC cho anten là rất quan trọng. Nếu jumper không được cấu hình chính xác, có thể gây hỏng thiết bị hoặc làm giảm hiệu suất thu sóng. Kỹ thuật viên cần kiểm tra kỹ sơ đồ mạch và hướng dẫn của nhà sản xuất trước khi thao tác.

Đánh Giá Tính Năng Giải Mã Của Phần Mềm/Máy Thu

• Hỗ trợ các tốc độ quét phổ biến: Máy thu hoặc phần mềm phải tương thích với các tốc độ quét chuẩn như 120 Lines Per Minute (LPM) và IOC 576, đồng thời hỗ trợ các tốc độ khác như 60, 90, 240 LPM và IOC 288 để đảm bảo khả năng thu nhận đa dạng các loại bản đồ thời tiết từ nhiều nguồn phát khác nhau.
• Tính năng sửa độ nghiêng (Skew Correction): Đây là chức năng quan trọng giúp khắc phục hiện tượng hình ảnh in nghiêng do lệch tần số hoặc sai lệch thời gian quét, đảm bảo bản đồ thời tiết hiển thị chính xác và dễ đọc.
• Công cụ dò sóng (Tuning Aid): Tính năng này cung cấp màn hình phổ (spectrum analyzer) giúp người dùng tinh chỉnh tần số thu một cách chính xác, giảm thiểu sai sót do nhiễu sóng hoặc lệch tần số, từ đó nâng cao chất lượng bản đồ thời tiết thu được.

Lưu Ý Về Vấn Đề Nhiễu Điện Từ (EMI)

Nhiễu điện từ là một trong những nguyên nhân phổ biến gây mất tín hiệu hoặc làm giảm chất lượng thu Weather Fax. Trong đó, đèn LED kém chất lượng thường phát ra nhiễu tần số cao ảnh hưởng trực tiếp đến anten và thiết bị thu.

Để giảm thiểu ảnh hưởng của EMI, cần lưu ý các điểm sau:

• Sử dụng đèn LED đạt chuẩn hàng hải quốc tế, có thiết kế chống nhiễu và đảm bảo độ ổn định điện áp.
• Lắp đặt vòng lọc nhiễu từ tính (ferrite bead) vào dây nguồn đèn để triệt tiêu nhiễu tần số cao phát sinh từ bộ nguồn đèn LED.
• Sử dụng cáp tín hiệu chống nhiễu (shielded cable) cho kết nối giữa máy thu và anten hoặc máy tính, giúp giảm thiểu tác động của nhiễu bên ngoài.
• Đặt anten cách xa các nguồn phát sáng như đèn chiếu sáng ít nhất từ 0.9m đến 1.2m để tránh nhiễu trực tiếp và đảm bảo tín hiệu thu được sạch và ổn định.

Những Câu Hỏi Thường Gặp (FAQs) Về Hệ Thống Weather Fax Hàng Hải

Hệ thống Weather Fax hàng hải là công cụ quan trọng cung cấp dữ liệu thời tiết ổn định và độc lập, đặc biệt khi các hệ thống vệ tinh như Starlink hay VSAT có thể bị gián đoạn do điều kiện thời tiết hoặc nhiễu sóng. Thiết bị và máy in Weather Fax cần được bảo trì đúng cách để tránh các lỗi phổ biến như in sọc đen trắng do nhiễu điện từ. Việc dò tần số máy thu SSB phải chính xác với các thông số kỹ thuật để đảm bảo tín hiệu rõ ràng. Các vấn đề về hình ảnh như biểu đồ bị biến dạng thường liên quan đến cài đặt phần mềm và phần cứng. Lựa chọn anten phù hợp và vị trí lắp đặt cũng ảnh hưởng lớn đến chất lượng thu nhận. Ngoài ra, người dùng có thể thu tín hiệu Weather Fax qua máy tính với phần mềm chuyên dụng mà không cần thiết bị đắt tiền. Thời gian truyền tải bản đồ thời tiết thường từ 10 đến 20 phút tùy tốc độ truyền và kích thước bản đồ.

1. Tại sao tàu đã lắp Starlink/VSAT vẫn cần giữ lại Weather Fax?

Weather Fax là hệ thống truyền tải dữ liệu thời tiết qua sóng radio, hoạt động hoàn toàn độc lập với hạ tầng mạng Internet thương mại như Starlink hay VSAT. Mặc dù các hệ thống vệ tinh hiện đại cung cấp băng thông lớn và tốc độ cao, chúng vẫn phụ thuộc vào điều kiện khí quyển và vị trí địa lý, dễ bị gián đoạn trong các điều kiện thời tiết cực đoan như bão mạnh, mưa dày hoặc nhiễu điện từ. Weather Fax sử dụng sóng radio HF (High Frequency) với khả năng xuyên qua các lớp khí quyển dày đặc và nhiễu sóng, đảm bảo nhận được dữ liệu thời tiết quan trọng trong mọi tình huống.

Hơn nữa, Weather Fax không yêu cầu phí thuê bao hay hợp đồng dịch vụ, giúp giảm chi phí vận hành cho tàu. Đây chính là lớp bảo vệ cuối cùng trong hệ thống an toàn hàng hải, cung cấp thông tin dự báo thời tiết, áp suất khí quyển, gió và sóng biển một cách liên tục và ổn định, rất quan trọng cho việc lập kế hoạch hành trình và phòng tránh rủi ro trên biển.

2. Máy in Weather Fax in ra toàn sọc đen trắng, nguyên nhân và cách khắc phục?

Hiện tượng máy in Weather Fax chỉ in ra các sọc đen trắng thay vì bản đồ thời tiết đầy đủ màu sắc hoặc các chi tiết rõ ràng thường do nhiễu điện từ gây ra. Nguồn nhiễu phổ biến nhất là từ đèn LED kém chất lượng hoặc không phù hợp với môi trường hàng hải, phát ra sóng điện từ ảnh hưởng đến tín hiệu truyền dẫn.

Để kiểm tra, cần tắt toàn bộ đèn LED trên tàu, sau đó bật từng cụm đèn một để xác định chính xác nguồn gây nhiễu. Khi đã xác định được, có thể áp dụng các biện pháp sau:

• Lắp đặt vòng lọc từ tính (ferrite beads) trên dây nguồn và dây tín hiệu để giảm nhiễu.
• Cách ly anten Weather Fax khỏi các thiết bị phát sóng hoặc nguồn nhiễu bằng khoảng cách vật lý hoặc vỏ bọc chống nhiễu.
• Sử dụng đèn LED đạt chuẩn hàng hải, có thiết kế chống nhiễu điện từ và được chứng nhận phù hợp với môi trường biển.

Việc xử lý triệt để nhiễu điện từ không chỉ giúp máy in hoạt động ổn định mà còn nâng cao chất lượng tín hiệu nhận được, tránh mất mát dữ liệu quan trọng.

3. Quy tắc dò tần số máy thu SSB để nhận Weather Fax?

Máy thu SSB (Single Side Band) là thiết bị chính để nhận tín hiệu Weather Fax. Để đảm bảo thu được tín hiệu rõ ràng và không bị méo, cần tuân thủ các quy tắc sau:

• Đặt máy thu ở chế độ USB (Upper Side Band), vì Weather Fax thường phát sóng ở chế độ này trên dải HF.
• Chỉnh tần số máy thu thấp hơn tần số trạm phát khoảng 1.9 kHz. Ví dụ, nếu trạm phát là 13988.5 kHz, máy thu nên được chỉnh về 13986.6 kHz.
• Điều chỉnh bộ lọc băng thông phù hợp (thường từ 2.4 đến 3 kHz) để loại bỏ nhiễu và giữ nguyên tín hiệu gốc.
• Kiểm tra và điều chỉnh âm lượng, AGC (Automatic Gain Control) để tránh méo tín hiệu.

Việc dò tần số chính xác giúp máy thu nhận được tín hiệu Weather Fax với chất lượng cao, giảm thiểu hiện tượng mất sóng hoặc nhiễu chồng.

4. Tại sao biểu đồ thời tiết bị bẹt, kéo dài hoặc in nghiêng?

Hiện tượng biểu đồ thời tiết bị biến dạng như bẹt, kéo dài hoặc in nghiêng thường liên quan đến các yếu tố kỹ thuật trong quá trình giải mã và in ấn:

• Cài đặt sai IOC (Index of Cooperation): IOC là tham số điều chỉnh tỷ lệ khung hình của bản đồ Weather Fax. Nếu IOC không đúng với chuẩn của trạm phát, hình ảnh sẽ bị biến dạng theo chiều ngang hoặc dọc.
• Xung nhịp phần cứng không đồng bộ: Máy thu hoặc phần mềm giải mã không đồng bộ chính xác với tín hiệu xung đồng hồ của trạm phát, dẫn đến hiện tượng nghiêng hình hoặc lệch khung.
• Chất lượng tín hiệu yếu hoặc nhiễu: Tín hiệu bị gián đoạn hoặc nhiễu làm mất đồng bộ dữ liệu, gây ra các lỗi hình ảnh.

Để khắc phục:

• Chỉnh lại tham số IOC trong phần mềm giải mã theo hướng dẫn của trạm phát Weather Fax.
• Sử dụng tính năng sửa độ nghiêng (de-skew) trong phần mềm để điều chỉnh hình ảnh về đúng tỷ lệ.
• Đảm bảo phần cứng thu phát và anten hoạt động ổn định, giảm thiểu nhiễu.

5. Yêu cầu anten đối với máy thu Furuno Weather Fax như thế nào?

Máy thu Weather Fax của Furuno có thể sử dụng hai cấu hình anten chính:

• Chủ động (Active Antenna): Sử dụng anten whip dài 2.6 mét kết hợp với bộ ghép nối FAX-5. Bộ ghép nối này cung cấp nguồn DC cho anten, giúp tăng cường tín hiệu thu và giảm nhiễu. Kỹ thuật viên cần thiết lập jumper đúng trên máy để cấp hoặc ngắt nguồn DC cho anten tùy theo cấu hình.
• Thụ động (Passive Antenna): Dùng anten whip dài tối thiểu 6 mét hoặc anten dây dài trên 15 mét. Cấu hình này không cần cấp nguồn DC, phù hợp với môi trường có ít nhiễu hoặc khi sử dụng anten dây dài để thu sóng HF hiệu quả hơn.

Việc lựa chọn anten phù hợp ảnh hưởng trực tiếp đến chất lượng tín hiệu thu và độ ổn định của hệ thống Weather Fax. Ngoài ra, cần đảm bảo anten được lắp đặt ở vị trí cao, tránh vật cản và cách xa các nguồn phát sóng khác để giảm nhiễu.

6. Có thể thu Weather Fax qua máy tính mà không cần phần cứng đắt tiền không?

Hoàn toàn có thể thu và giải mã Weather Fax bằng máy tính cá nhân mà không cần đầu tư các thiết bị phần cứng chuyên dụng đắt tiền. Các thành phần cần thiết bao gồm:

• Máy thu SSB: Có thể sử dụng máy thu HF phổ thông hoặc các thiết bị SDR (Software Defined Radio) giá rẻ.
• Cáp âm thanh: Kết nối đầu ra âm thanh của máy thu với máy tính qua cổng Line-in hoặc microphone.
• Phần mềm giải mã: Các phần mềm phổ biến như JVComm32, SeaTTY, fldigi trên Windows hoặc MultiMode trên MacOS có khả năng nhận dạng và giải mã tín hiệu Weather Fax chuẩn xác.

Phương pháp này giúp tiết kiệm chi phí, đồng thời linh hoạt trong việc cập nhật phần mềm và tùy chỉnh các tham số giải mã theo yêu cầu thực tế. Tuy nhiên, cần đảm bảo máy thu và cáp âm thanh có chất lượng tốt để tránh mất mát tín hiệu.

7. Thời gian chuẩn để truyền tải một bản đồ thời tiết là bao lâu?

Thời gian truyền tải một bản đồ thời tiết qua Weather Fax phụ thuộc vào tốc độ truyền dữ liệu, thường được đo bằng LPM (Lines Per Minute - số dòng trên phút). Ở tốc độ chuẩn 120 LPM, thời gian truyền tải một bản đồ khổ lớn thường dao động từ 10 đến 20 phút tùy thuộc vào kích thước và độ phân giải của bản đồ.

Các máy Fax hiện đại được trang bị tính năng tự động nhận diện tín hiệu bắt đầu và kết thúc của bản đồ, giúp tự động lưu tệp mà không cần thao tác thủ công. Điều này giúp tiết kiệm thời gian và giảm thiểu sai sót trong quá trình thu nhận dữ liệu.

Việc lựa chọn tốc độ truyền phù hợp cũng cần cân nhắc giữa chất lượng hình ảnh và khả năng thu nhận tín hiệu trong điều kiện sóng yếu hoặc nhiễu cao.

Cảm ơn bạn đã đọc bài !

Bạn có thể tham khảo sản phẩm Fax Thời Tiết hot hiện nay Model NFX3000

Nếu bạn cần hỗ trợ thêm thông tin, xin liên hệ theo,

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
