Đồng Hồ Hàng Hải Marine Clock

Khái niệm đồng hồ hàng hải Marine Clock trong kỷ nguyên số

Đồng hồ hàng hải (Marine Clock) là hệ thống thiết bị đo và phân phối thời gian chuyên dụng cho tàu biển, phục vụ đồng thời ba mục tiêu cốt lõi: an toàn hàng hải, điều hướng chính xác và đồng bộ dữ liệu cho toàn bộ hệ thống điện tử trên tàu. Khác với đồng hồ dân dụng, đồng hồ hàng hải phải hoạt động ổn định trong môi trường rung lắc, ẩm mặn, nhiễu điện từ và phải đáp ứng các quy chuẩn nghiêm ngặt của SOLAS, IMO, đăng kiểm quốc tế.

Trong bối cảnh số hóa ngành vận tải biển, đồng hồ hàng hải Marine Clock không còn là một thiết bị đơn lẻ mà là một hệ sinh thái thời gian gồm đồng hồ mẹ (Master Clock), đồng hồ con (Slave Clock), giao thức đồng bộ (NTP, hai dây), nguồn dự phòng, tích hợp với VDR, Radar, ECDIS, AIS và các cảm biến an toàn như nghiêng kế điện tử. Việc lựa chọn, thiết kế và vận hành hệ thống này đòi hỏi hiểu biết sâu về kỹ thuật đo thời gian, tiêu chuẩn quốc tế và an ninh mạng hàng hải.

Đối với các chủ tàu, nhà máy đóng tàu, kỹ sư điện – điện tử hàng hải, tối ưu hệ thống đồng hồ hàng hải Marine Clock không chỉ giúp tuân thủ quy định mà còn giảm rủi ro vận hành, tối ưu chi phí bảo trì và nâng cao khả năng sẵn sàng của con tàu trong suốt vòng đời khai thác.

Lịch sử phát triển đồng hồ hàng hải: từ John Harrison đến hệ thống Master Clock

Lịch sử của đồng hồ hàng hải gắn liền với cuộc tìm kiếm lời giải cho bài toán kinh độ trên biển. Trước thế kỷ 18, các thủy thủ có thể xác định vĩ độ bằng quan sát Mặt Trời, nhưng kinh độ lại là thách thức sống còn vì đồng hồ quả lắc không thể hoạt động chính xác trên tàu do rung lắc, thay đổi gia tốc trọng trường và điều kiện khí hậu khắc nghiệt.

Năm 1714, Đạo luật Kinh độ (Longitude Act) của Anh treo giải thưởng lên tới 20.000 bảng cho bất kỳ ai đưa ra phương pháp xác định kinh độ chính xác trên biển. Người thợ mộc tự học John Harrison đã dành hơn ba thập kỷ để phát triển loạt đồng hồ hàng hải H1, H2, H3 và đỉnh cao là H4 – một dạng đồng hồ bỏ túi cỡ lớn với cơ chế bù nhiệt và chống rung tiên tiến.

Trong chuyến thử nghiệm năm 1761, H4 chỉ sai lệch khoảng 5 giây sau hơn hai tháng lênh đênh trên biển, tương đương sai số kinh độ khoảng 1,25 phút cung – một bước nhảy vọt so với mọi công nghệ thời đó. Thành tựu này đặt nền móng cho khái niệm Marine Chronometer – tiền thân của các hệ thống đồng hồ hàng hải Marine Clock hiện đại, giúp Hải quân Anh thống trị đại dương suốt nhiều thế kỷ.

Bước sang thế kỷ 20 và 21, đồng hồ cơ học chính xác cao dần được thay thế bởi dao động thạch anh bù nhiệt, đồng bộ vệ tinh GPS/Beidou và các hệ thống Master-Slave Clock. Thay vì chỉ phục vụ hoa tiêu, thời gian chuẩn trên tàu trở thành “xương sống” cho toàn bộ hệ thống điện tử, từ VDR (Voyage Data Recorder), Radar, ECDIS đến các hệ thống giám sát máy và an toàn.

Đồng hồ mẹ – trái tim của hệ thống đồng hồ hàng hải Marine Clock

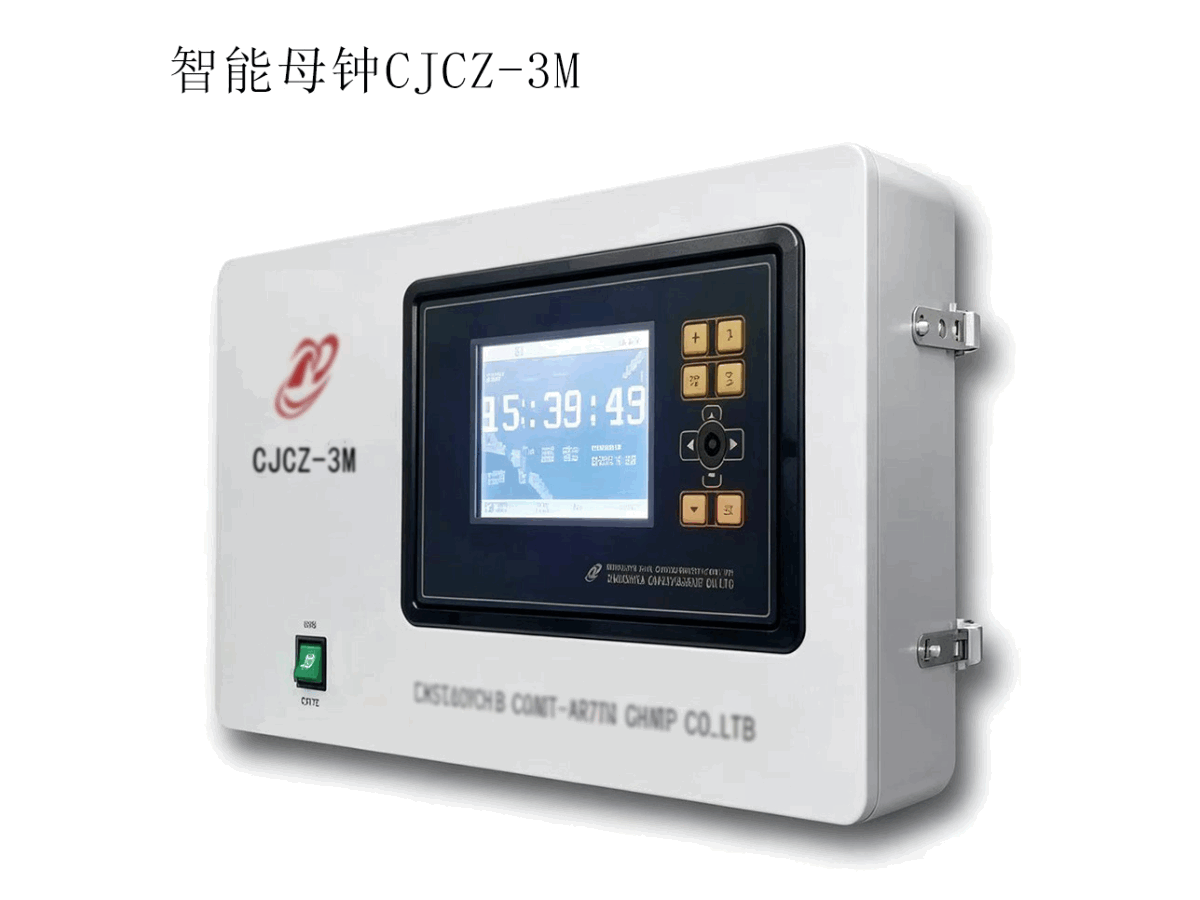

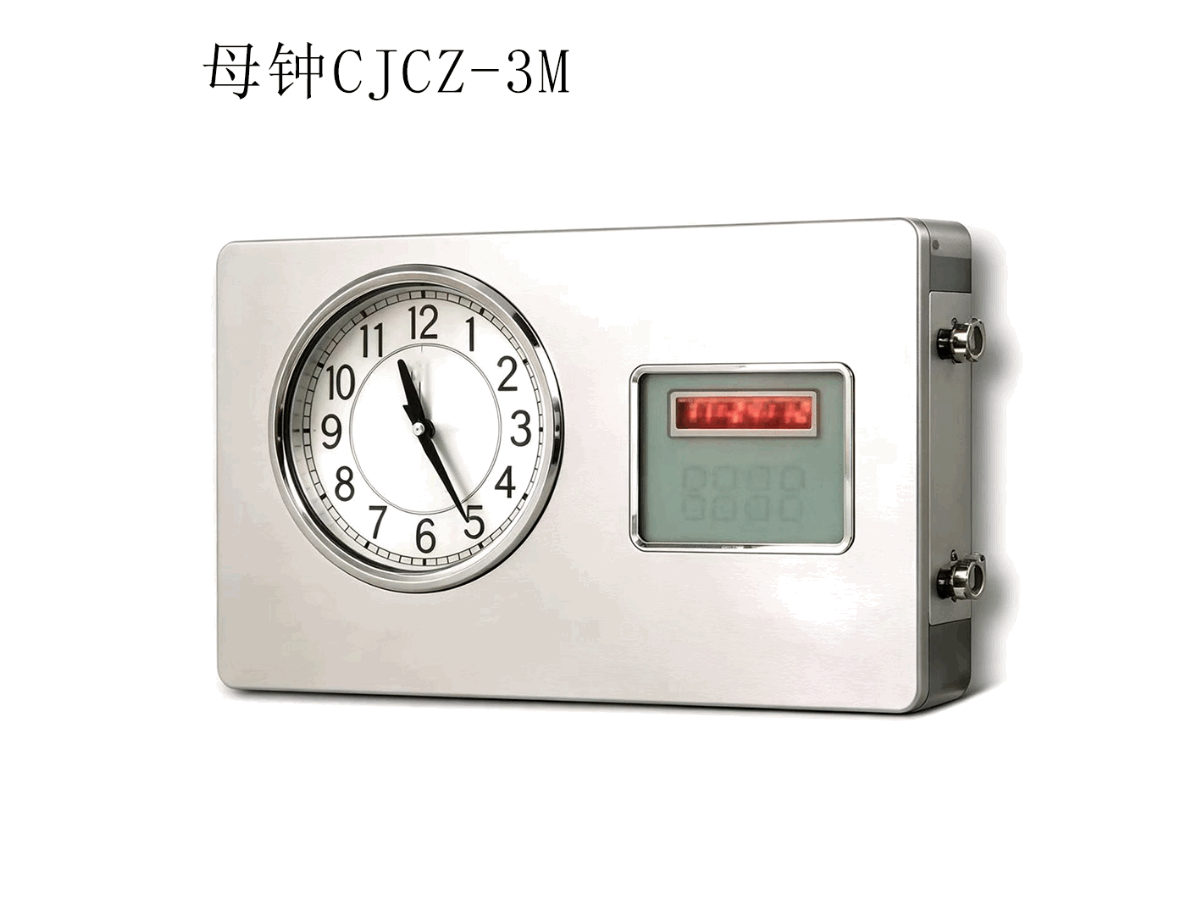

Trong kiến trúc hiện đại, đồng hồ mẹ (Master Clock) là trung tâm điều khiển và phân phối thời gian chuẩn cho toàn bộ con tàu. Các dòng như CJCZ-3MII của Chijiu là ví dụ điển hình cho xu hướng tích hợp sâu giữa phần cứng đo thời gian và hạ tầng mạng hàng hải.

Một Master Clock chuyên dụng cho hàng hải thường có các đặc điểm kỹ thuật nổi bật:

• Kết nối vệ tinh GPS/Beidou: tự động đồng bộ thời gian với chuẩn UTC, đảm bảo sai số cực thấp trong điều kiện hoạt động bình thường.
• Độ chính xác cao: sai số điển hình chỉ khoảng ±0,02 giây/ngày khi hoạt động ở chế độ dao động nội, đủ duy trì độ tin cậy trong trường hợp mất tín hiệu vệ tinh.
• Nhiều đường ra thời gian: hỗ trợ tới 7 đường ra, có thể kết nối và đồng bộ cho tối đa khoảng 240 đồng hồ con cùng lúc, bao phủ toàn bộ khu vực chức năng trên tàu.
• Hệ thống hai dây (Two-wire system): truyền đồng thời nguồn nuôi và dữ liệu thời gian trên cùng một cặp dây, giảm đáng kể chi phí dây dẫn, đơn giản hóa lắp đặt và bảo trì.
• Giao diện điều khiển hiện đại: màn hình cảm ứng, hỗ trợ cấu hình múi giờ, chế độ DST, giám sát trạng thái từng đồng hồ con, cảnh báo lỗi và ghi log sự kiện.

Trong trường hợp GPS bị gây nhiễu, tấn công hoặc che khuất, Master Clock vẫn duy trì thời gian chuẩn nhờ bộ dao động thạch anh bù nhiệt, cho phép tàu tiếp tục vận hành an toàn, hỗ trợ hoa tiêu sử dụng hàng hải thiên văn như một phương án dự phòng.

Đồng hồ con – phân phối thời gian đến mọi không gian trên tàu

Hệ thống đồng hồ hàng hải Marine Clock không chỉ dừng ở đồng hồ mẹ. Thời gian chuẩn cần được phân phối đến mọi khu vực: buồng lái, phòng máy, cabin, hành lang, bếp, phòng vô tuyến, khu vực kỹ thuật. Do đó, các nhà sản xuất như Yantai Chijiu phát triển nhiều dòng đồng hồ con (Slave Clock) chuyên biệt:

• Đồng hồ phòng vô tuyến (Radio Room Clock): ví dụ model CJCZ79-10G, tối ưu cho khu vực liên lạc, hiển thị rõ ràng, chống nhiễu điện từ, hỗ trợ các chỉ báo đặc thù theo quy định thông tin vô tuyến hàng hải.
• Đồng hồ chống nhỏ giọt (Drip-proof): như model CJCZ79-14 đạt chuẩn IP44, phù hợp cho khu vực ẩm ướt như bếp, hành lang ngoài, nơi có hơi nước và dầu mỡ.
• Đồng hồ trang trí (Decorative Marine Clock): model CJCZ79-6 với vỏ gỗ hoặc kim loại hoàn thiện cao cấp, thường lắp tại cabin thuyền trưởng, phòng khách, khu vực VIP, vừa đảm bảo độ chính xác vừa mang tính thẩm mỹ.
• Đồng hồ hai mặt (Double-faced): như model CJCZ79-2D, lắp trên trần hoặc giá treo tại hành lang dài, cho phép quan sát từ hai hướng, tối ưu hóa khả năng nhận biết thời gian của thuyền viên.

Mỗi đồng hồ con được cấp nguồn và dữ liệu từ Master Clock qua hệ thống hai dây hoặc giao thức số, cho phép giám sát trạng thái từ xa, phát hiện lỗi, điều chỉnh độ sáng, đồng bộ múi giờ theo từng khu vực nếu cần.

Chuẩn SOLAS, IMO và yêu cầu tích hợp hệ thống đồng hồ hàng hải năm 2026

Trong kỷ nguyên số, đồng hồ hàng hải Marine Clock không chỉ cần chính xác mà còn phải tuân thủ chặt chẽ các quy chuẩn quốc tế. SOLAS Chương V và các nghị quyết của IMO yêu cầu tàu biển phải có phương tiện xác định, ghi nhận và đồng bộ thời gian cho các hệ thống điều hướng và an toàn.

Đặc biệt, hệ thống đồng hồ mẹ phải có khả năng:

• Cung cấp thời gian chuẩn cho VDR: mọi dữ liệu hành trình, âm thanh buồng lái, radar, AIS, ECDIS đều được gắn dấu thời gian (time stamp) từ Master Clock, đảm bảo tính toàn vẹn khi phân tích sự cố.
• Đồng bộ với Radar, ECDIS, AIS: giúp hiển thị mục tiêu, tuyến hành trình, cảnh báo va chạm theo cùng một chuẩn thời gian, tránh sai lệch khi so sánh dữ liệu từ nhiều nguồn.
• Hỗ trợ nhiều chuẩn giao tiếp: NTP qua Ethernet, tín hiệu xung, RS-485 hoặc hệ thống hai dây, tương thích với đa số thiết bị hàng hải hiện có trên thị trường.

Từ ngày 1/1/2026, theo nghị quyết MSC.532(107), các tàu container và tàu hàng rời trên 3000 GT bắt buộc phải trang bị nghiêng kế điện tử (Electronic Clinometer) kết nối với VDR. Điều này khiến vai trò của đồng hồ hàng hải Marine Clock càng trở nên quan trọng, vì dữ liệu nghiêng tàu cũng cần được gắn dấu thời gian chuẩn.

Tích hợp nghiêng kế điện tử với hệ thống đồng hồ hàng hải

Các nhà sản xuất như Chijiu đã phát triển dòng nghiêng kế phát sáng CJQ2L, có khả năng đồng bộ với hệ thống Master Clock. Khi tích hợp, hệ thống sẽ:

• Ghi nhận góc nghiêng theo thời gian thực: mọi biến động về góc lắc ngang, lắc dọc được ghi lại với độ phân giải thời gian cao.
• Truyền dữ liệu tới VDR: thông qua giao thức số, đảm bảo mỗi mẫu dữ liệu nghiêng đều có time stamp chính xác từ đồng hồ hàng hải Marine Clock.
• Hỗ trợ phân tích sau sự cố: khi xảy ra tai nạn, dữ liệu nghiêng kết hợp với tốc độ, hướng, radar, AIS giúp chuyên gia tái hiện diễn biến, đánh giá ổn định tàu và hiệu quả thao tác của thuyền viên.

Việc lựa chọn hệ thống đồng hồ và nghiêng kế từ cùng một nhà sản xuất uy tín giúp giảm rủi ro không tương thích, đơn giản hóa quá trình phê duyệt đăng kiểm và tối ưu chi phí tích hợp.

An ninh mạng cho hệ thống đồng hồ hàng hải Marine Clock

Khi các đồng hồ hàng hải chuyển sang sử dụng NTP qua Ethernet, chúng trở thành một phần của mạng CNTT trên tàu và đối mặt với các rủi ro an ninh mạng. Một số lỗ hổng như CVE-2024-12286 cho thấy khả năng kẻ tấn công có thể thực thi mã từ xa, làm gián đoạn việc đồng bộ thời gian, gây sai lệch dữ liệu cho VDR, Radar, ECDIS và các hệ thống an toàn.

Để bảo vệ hệ thống đồng hồ hàng hải Marine Clock, các chuyên gia khuyến nghị:

• Cô lập mạng thời gian: tách biệt mạng đồng bộ thời gian với mạng doanh nghiệp, mạng Internet trên tàu; sử dụng VLAN, firewall hoặc thiết bị phân tách vật lý.
• Cập nhật firmware định kỳ: làm việc với nhà sản xuất để nhận bản vá bảo mật, kiểm tra chữ ký số, ghi lại lịch sử cập nhật.
• Kiểm soát truy cập: giới hạn tài khoản cấu hình Master Clock, sử dụng mật khẩu mạnh, phân quyền rõ ràng giữa chế độ xem và chế độ cấu hình.
• Giám sát bất thường: thiết lập cảnh báo khi phát hiện sai lệch thời gian lớn, tần suất đồng bộ bất thường hoặc truy cập trái phép vào giao diện cấu hình.

Đối với các tàu mới đóng, việc thiết kế kiến trúc mạng ngay từ đầu với lớp bảo vệ dành riêng cho đồng hồ hàng hải Marine Clock sẽ giúp giảm đáng kể rủi ro và chi phí khắc phục sau này.

Tư vấn lựa chọn và thiết kế hệ thống đồng hồ hàng hải Marine Clock

Để xây dựng một hệ thống đồng hồ hàng hải đáp ứng yêu cầu kỹ thuật, quy chuẩn và tối ưu chi phí, chủ tàu và đơn vị thiết kế cần tiếp cận theo hướng hệ thống, không chỉ chọn từng thiết bị rời rạc. Một số tiêu chí quan trọng gồm quy mô tàu, số lượng khu vực chức năng, yêu cầu tích hợp với VDR, Radar, ECDIS, cũng như chiến lược bảo trì dài hạn.

Với tàu cỡ lớn, hệ thống như CJCZ-3MII thường được ưu tiên nhờ khả năng hỗ trợ nhiều đồng hồ con, giao diện cấu hình trực quan và khả năng tích hợp sâu với các thiết bị hàng hải khác. Với tàu nhỏ hơn, các dòng Master Clock đơn giản hơn như CJCZ-2M có thể đáp ứng đủ nhu cầu mà vẫn tối ưu chi phí đầu tư ban đầu.

Các bước chính khi lựa chọn đồng hồ hàng hải Marine Clock

Khi lập kế hoạch mua sắm và thiết kế hệ thống đồng hồ hàng hải Marine Clock, có thể tham khảo quy trình sau:

• 1. Xác định quy mô và kiến trúc tàu
  • Thống kê số lượng cabin, phòng chức năng, hành lang, khu vực kỹ thuật cần lắp đồng hồ.
  • Đánh giá khoảng cách dây dẫn, điều kiện môi trường (ẩm, nóng, rung) để chọn loại đồng hồ con phù hợp.
• 2. Chọn Master Clock phù hợp
  • Tàu lớn, nhiều khu vực: ưu tiên dòng CJCZ-3MII với 7 đường ra, hỗ trợ tới 240 đồng hồ con.
  • Tàu nhỏ, ít khu vực: có thể chọn dòng CJCZ-2M hoặc tương đương, vẫn đảm bảo đồng bộ với VDR và Radar.
• 3. Lựa chọn kiểu lắp đặt
  • CJCZ-3MII treo tường: phù hợp buồng lái, phòng điều khiển trung tâm, dễ quan sát và thao tác.
  • CJCZ-3MIIQ1 lắp âm (embedded): tối ưu cho bảng điều khiển buồng lái, tiết kiệm không gian, tăng tính thẩm mỹ và giảm nguy cơ va chạm cơ khí.
• 4. Đảm bảo tính đồng bộ hệ thống
  • Ưu tiên nhà sản xuất cung cấp trọn bộ: đồng hồ mẹ, đồng hồ con, bộ điều chỉnh độ sáng (Dimmer), nghiêng kế (Clinometer).
  • Kiểm tra tài liệu kỹ thuật để đảm bảo tương thích giao thức, điện áp, chuẩn bảo vệ IP, EMC.
• 5. Kiểm tra chứng nhận đăng kiểm
  • Yêu cầu thiết bị có chứng nhận từ các tổ chức như DNV GL, CCS hoặc đăng kiểm tương ứng với cờ tàu.
  • Đảm bảo tài liệu thử nghiệm môi trường, rung, sốc, EMC đáp ứng tiêu chuẩn hàng hải.

Trong giai đoạn thiết kế chi tiết, kỹ sư điện – điện tử cần phối hợp chặt chẽ với nhà cung cấp để tối ưu sơ đồ đi dây, vị trí lắp đặt, phương án dự phòng nguồn AC/DC và kế hoạch bảo trì định kỳ cho toàn bộ hệ thống đồng hồ hàng hải Marine Clock.

Câu hỏi thường gặp về đồng hồ hàng hải Marine Clock

Trong quá trình tư vấn và triển khai hệ thống đồng hồ hàng hải, một số câu hỏi kỹ thuật thường xuyên được đặt ra:

• Tại sao cần Master Clock khi tàu đã có GPS?
  • GPS cung cấp thời gian chuẩn nhưng không đảm nhiệm vai trò máy chủ thời gian ổn định cho toàn bộ phần cứng trên tàu.
  • Master Clock phân phối thời gian đến VDR, Radar, ECDIS, AIS, hệ thống giám sát… và duy trì độ chính xác ngay cả khi tín hiệu GPS bị gián đoạn hoặc tấn công.
  • Trong tình huống khẩn cấp, Master Clock với dao động thạch anh bù nhiệt cho phép tàu tiếp tục điều hướng bằng hàng hải thiên văn với sai số chấp nhận được.
• Hệ thống hai dây (Two-wire) có ưu điểm gì?
  • Truyền đồng thời nguồn và dữ liệu thời gian trên cùng một cặp dây, giảm tới khoảng 50% chi phí dây dẫn so với giải pháp tách riêng.
  • Đơn giản hóa lắp đặt, đặc biệt trên tàu retrofit, nơi không gian ống cáp hạn chế.
  • Cho phép giám sát trạng thái từng đồng hồ con từ xa, phát hiện lỗi nguồn, lỗi tín hiệu nhanh chóng.
• Đồng hồ hàng hải có cần bảo trì định kỳ không?
  • Các hệ thống hiện đại gần như không cần bảo trì cơ khí, nhưng vẫn cần kiểm tra định kỳ kết nối nguồn AC/DC, ắc quy dự phòng.
  • Cần cập nhật firmware để khắc phục lỗ hổng bảo mật, cải thiện thuật toán đồng bộ.
  • Định kỳ hiệu chuẩn, so sánh với nguồn thời gian chuẩn để đảm bảo độ lệch trong giới hạn cho phép theo yêu cầu đăng kiểm.

Với xu hướng số hóa và tự động hóa ngày càng sâu trong ngành hàng hải, đồng hồ hàng hải Marine Clock đang chuyển từ vai trò “thiết bị hiển thị giờ” sang “nền tảng thời gian chuẩn” cho toàn bộ hệ sinh thái điện tử trên tàu, đòi hỏi cách tiếp cận chuyên nghiệp, có hệ thống và chú trọng đến cả yếu tố kỹ thuật lẫn an ninh mạng.
