Máy Đo Gió Tàu Biển Anemometer

1. Giới Thiệu Về Máy Đo Gió Anemometer

Máy đo gió tàu biển, hay còn gọi là anemometer, là thiết bị chuyên dụng được thiết kế để đo chính xác tốc độ và hướng gió trong nhiều lĩnh vực, đặc biệt quan trọng trong ngành hàng hải, khí tượng, và các ứng dụng công nghiệp. Việc đo lường chính xác các thông số về gió không chỉ giúp dự báo thời tiết mà còn đảm bảo an toàn và hiệu quả vận hành trong các hệ thống tự động hóa, tàu biển, và các công trình xây dựng ngoài trời.

Máy đo gió hiện nay được phát triển với nhiều công nghệ khác nhau, từ các thiết kế cơ học truyền thống đến các hệ thống đo lường hiện đại sử dụng công nghệ siêu âm, điện tử và cảm biến quang học. Mỗi loại máy đều có ưu điểm và hạn chế riêng, phù hợp với từng môi trường và mục đích sử dụng cụ thể, đặc biệt là trong các điều kiện khắc nghiệt như trên biển cả, nơi có gió mạnh và biến đổi liên tục.

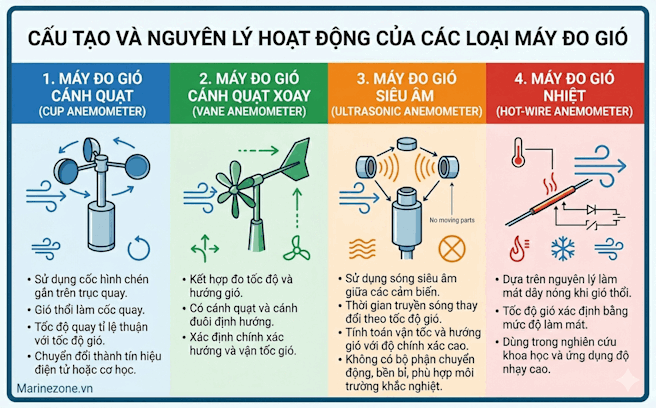

Cấu tạo và nguyên lý hoạt động cơ bản của máy đo gió tàu biển:

• Máy đo gió cánh quạt (cup anemometer): Thiết bị này sử dụng các cánh quạt hình chén hoặc cánh quạt nhỏ gắn trên trục quay. Khi gió thổi, các cánh quạt quay với tốc độ tỷ lệ thuận với tốc độ gió. Tốc độ quay được chuyển đổi thành tín hiệu điện tử hoặc cơ học để tính toán vận tốc gió.
• Máy đo gió cánh quạt xoay (vane anemometer): Kết hợp đo tốc độ và hướng gió, loại này có một cánh quạt và một cánh đuôi để định hướng thiết bị theo chiều gió. Thông tin thu được giúp xác định chính xác hướng và vận tốc gió.

• Máy đo gió siêu âm (ultrasonic anemometer): Sử dụng sóng siêu âm để đo thời gian truyền giữa các cảm biến đặt ở các vị trí khác nhau. Thời gian truyền sóng bị ảnh hưởng bởi tốc độ gió, từ đó tính toán được vận tốc và hướng gió với độ chính xác cao, không có bộ phận chuyển động nên rất bền bỉ và phù hợp với môi trường khắc nghiệt.
• Máy đo gió nhiệt (hot-wire anemometer): Dựa trên nguyên lý làm mát của dây nóng khi có gió thổi qua. Tốc độ gió được xác định dựa trên mức độ làm mát của dây, thường dùng trong nghiên cứu khoa học và các ứng dụng đòi hỏi độ nhạy cao.

Ứng dụng chuyên sâu của máy đo gió:

• Ngành hàng hải: Máy đo gió cung cấp dữ liệu quan trọng giúp các tàu biển điều chỉnh hành trình, đảm bảo an toàn khi di chuyển trong điều kiện thời tiết phức tạp. Dữ liệu gió cũng hỗ trợ trong việc dự báo sóng và dòng chảy biển.
• Khí tượng học: Các trạm khí tượng sử dụng anemometer để thu thập dữ liệu gió phục vụ cho việc dự báo thời tiết, phân tích khí hậu và nghiên cứu biến đổi khí hậu toàn cầu.
• Công nghiệp năng lượng tái tạo: Trong các trang trại điện gió, máy đo gió giúp đánh giá tiềm năng gió tại vị trí lắp đặt turbine, tối ưu hóa hiệu suất và bảo trì thiết bị.
• Xây dựng và hàng không: Đo gió tại các công trường xây dựng cao tầng hoặc sân bay giúp đảm bảo an toàn lao động và điều phối hoạt động bay.

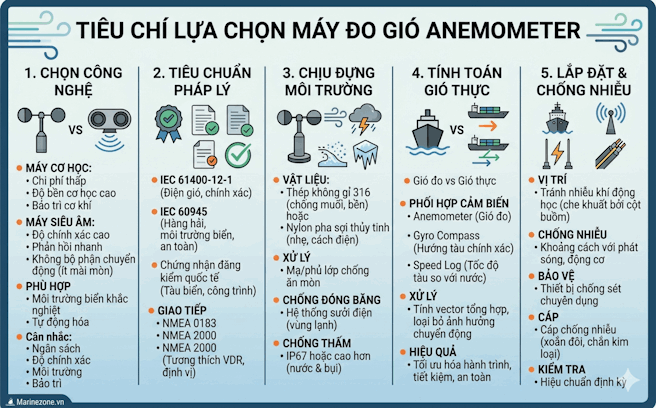

Các yếu tố kỹ thuật cần lưu ý khi lựa chọn máy đo gió:

• Độ chính xác: Độ sai số của thiết bị cần phù hợp với yêu cầu ứng dụng, thường dao động từ ±1% đến ±5%.
• Phạm vi đo: Tốc độ gió tối thiểu và tối đa mà thiết bị có thể đo được, phù hợp với môi trường sử dụng.
• Khả năng chống chịu môi trường: Chống nước, chống bụi, chịu được nhiệt độ và áp suất cao, đặc biệt quan trọng với các thiết bị dùng ngoài trời hoặc trên biển.
• Loại tín hiệu đầu ra: Analog, digital, hoặc giao tiếp qua các chuẩn truyền thông như RS232, RS485, Modbus để tích hợp vào hệ thống tự động hóa.
• Thiết kế và kích thước: Ảnh hưởng đến việc lắp đặt và bảo trì thiết bị.

Công nghệ phát triển mới trong máy đo gió:

• Cảm biến MEMS: Micro-Electro-Mechanical Systems giúp tạo ra các cảm biến nhỏ gọn, tiêu thụ năng lượng thấp, dễ dàng tích hợp trong các thiết bị di động hoặc hệ thống IoT.
• Phân tích dữ liệu nâng cao: Kết hợp với trí tuệ nhân tạo và machine learning để dự báo biến đổi gió phức tạp, tối ưu hóa hoạt động của các hệ thống sử dụng dữ liệu gió.
• Thiết bị không dây và năng lượng mặt trời: Giúp triển khai các trạm đo gió ở vùng xa xôi, khó tiếp cận mà không cần nguồn điện lưới.

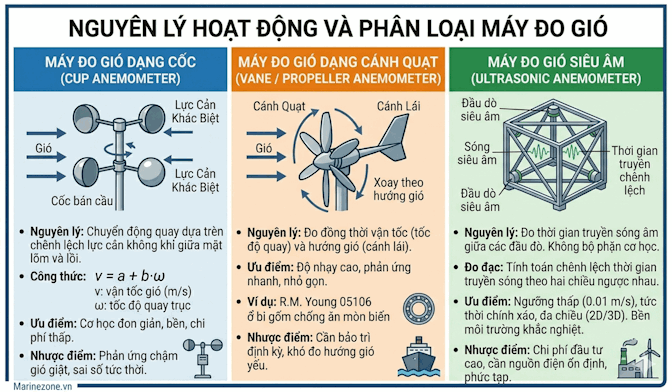

2. Nguyên Lý Hoạt Động và Phân Loại Máy Đo Gió Tàu Biển

Máy đo gió hoạt động dựa trên các nguyên lý vật lý khác nhau để xác định vận tốc và hướng gió. Các loại phổ biến bao gồm máy đo gió dạng cốc, sử dụng chuyển động quay của các cốc bán cầu để đo tốc độ gió dựa trên sự chênh lệch lực cản không khí; máy đo gió dạng cánh quạt, kết hợp cánh quạt và cánh lái để đo đồng thời vận tốc và hướng gió với độ nhạy cao; và máy đo gió siêu âm, ứng dụng sóng âm để đo thời gian truyền sóng qua không khí, cho phép đo chính xác vận tốc gió tức thời mà không có bộ phận chuyển động cơ học. Mỗi loại có ưu nhược điểm riêng, phù hợp với các ứng dụng và môi trường khác nhau, từ đo cơ bản đến nghiên cứu khí tượng và công nghiệp.

2.1 Máy Đo Gió Dạng Cốc (Cup Anemometer)

Máy đo gió dạng cốc là một trong những thiết bị đo vận tốc gió phổ biến và lâu đời nhất, được phát triển dựa trên nguyên lý chuyển động quay của các cốc bán cầu gắn quanh một trục thẳng đứng. Mỗi bộ cốc thường gồm ba hoặc bốn cốc hình bán cầu, được bố trí đều nhau trên một cánh tay quay. Khi gió thổi, lực tác động lên mặt lõm và mặt lồi của cốc tạo ra sự chênh lệch lực cản, làm cho các cốc quay quanh trục.

Nguyên lý vật lý cơ bản dựa trên sự khác biệt về lực cản không khí giữa mặt lõm và mặt lồi của cốc, tạo ra mô-men xoắn làm quay trục. Tốc độ quay của trục (ω) tỷ lệ thuận với vận tốc gió (v) theo công thức tuyến tính:

v = a + b·ω

Trong đó:

• v: vận tốc gió (m/s)
• ω: tốc độ quay của trục (vòng/phút hoặc rad/s)
• a, b: hệ số hiệu chuẩn đặc trưng cho từng thiết bị, được xác định qua quá trình hiệu chuẩn thực nghiệm.

Ưu điểm của máy đo gió dạng cốc bao gồm:

• Thiết kế cơ học đơn giản, dễ dàng sản xuất và bảo trì.
• Độ bền cao do ít bộ phận chuyển động phức tạp.
• Chi phí đầu tư thấp, phù hợp với các ứng dụng đo gió cơ bản.

Tuy nhiên, do có quán tính cơ học lớn, máy có khả năng phản ứng chậm với các biến đổi đột ngột của vận tốc gió, đặc biệt là trong trường hợp gió giật mạnh. Điều này dẫn đến sai số trong việc đo vận tốc gió tức thời và làm giảm độ chính xác khi cần đo các biến động nhanh của gió.

Để cải thiện độ chính xác, các phiên bản nâng cấp có thể sử dụng cảm biến từ hoặc quang học để đo tốc độ quay thay vì đếm cơ học, giúp giảm sai số do ma sát và quán tính.

2.2 Máy Đo Gió Dạng Cánh Quạt (Vane / Propeller Anemometer)

Máy đo gió dạng cánh quạt sử dụng một turbine nhỏ có cánh quạt gắn trên trục quay, kết hợp với cánh lái (vane) giúp thiết bị tự động xoay để luôn hướng về phía gió thổi. Nguyên lý hoạt động dựa trên việc đo tốc độ quay của cánh quạt, tương ứng với vận tốc gió, đồng thời cánh lái xác định hướng gió.

Cánh quạt thường được thiết kế với số lượng cánh từ 3 đến 5, tối ưu để giảm lực cản và tăng độ nhạy khi gió thổi. Trục quay được gắn với cảm biến tốc độ, có thể là cảm biến Hall, cảm biến quang học hoặc cảm biến từ, chuyển đổi tốc độ quay thành tín hiệu điện tử để xử lý.

Ưu điểm nổi bật của loại máy này:

• Khả năng đo đồng thời vận tốc và hướng gió, rất hữu ích trong các ứng dụng khí tượng và hàng hải.
• Độ nhạy cao, phản ứng nhanh với thay đổi vận tốc gió.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo trì.

Ví dụ điển hình là dòng máy R.M. Young 05106, được trang bị ổ bi gốm đặc biệt giúp chống ăn mòn do muối biển, tăng tuổi thọ và duy trì độ chính xác trong môi trường biển khắc nghiệt. Ổ bi gốm có ưu điểm là chịu mài mòn tốt, không bị gỉ sét, giảm ma sát và duy trì hiệu suất hoạt động ổn định trong thời gian dài.

Nhược điểm của máy đo gió dạng cánh quạt là cần bảo trì định kỳ để kiểm tra và bôi trơn ổ bi, tránh hiện tượng kẹt hoặc mài mòn làm giảm độ chính xác. Ngoài ra, trong điều kiện gió yếu hoặc gió giật mạnh, thiết bị có thể gặp khó khăn trong việc duy trì hướng chính xác.

2.3 Máy Đo Gió Siêu Âm (Ultrasonic Anemometer)

Máy đo gió siêu âm là công nghệ tiên tiến nhất hiện nay, hoạt động dựa trên nguyên lý đo thời gian truyền sóng âm giữa các đầu dò đặt đối diện nhau. Thiết bị thường có từ 2 đến 4 cặp đầu dò siêu âm, bố trí theo các hướng khác nhau để đo vận tốc gió theo các thành phần vector trong không gian 2D hoặc 3D.

Nguyên lý hoạt động cụ thể:

• Sóng siêu âm được phát ra từ một đầu dò và truyền qua không khí đến đầu dò đối diện.
• Thời gian truyền sóng âm sẽ bị ảnh hưởng bởi vận tốc gió theo hướng truyền sóng.
• Bằng cách đo sự chênh lệch thời gian truyền sóng theo hai chiều ngược nhau, thiết bị tính toán được vận tốc gió chính xác.

Ưu điểm vượt trội của máy đo gió siêu âm:

• Không có bộ phận chuyển động cơ học, do đó không bị mài mòn, giảm thiểu bảo trì và tăng tuổi thọ thiết bị.
• Ngưỡng khởi động rất thấp, có thể đo được vận tốc gió từ 0.01 m/s, phù hợp với các ứng dụng đòi hỏi độ nhạy cao.
• Đo vận tốc gió tức thời với độ chính xác cao, phản ứng nhanh với các biến đổi nhanh của gió.
• Khả năng đo đa chiều (2D hoặc 3D), cung cấp thông tin chi tiết về hướng và tốc độ gió.
• Hoạt động ổn định trong môi trường công nghiệp và hàng hải khắc nghiệt, chịu được bụi bẩn, hơi nước và các tác nhân ăn mòn.

Máy đo gió siêu âm thường được ứng dụng trong các lĩnh vực như nghiên cứu khí tượng, hàng hải, năng lượng gió, và các hệ thống tự động hóa công nghiệp đòi hỏi độ chính xác cao và độ tin cậy lâu dài.

Nhược điểm chính của loại máy này là chi phí đầu tư ban đầu cao hơn so với các loại máy đo gió truyền thống, yêu cầu nguồn điện ổn định và thiết bị xử lý tín hiệu phức tạp hơn.

3. Tiêu Chuẩn và Quy Định Pháp Lý Áp Dụng Cho Máy Đo Gió

Máy đo gió trên tàu biển phải tuân thủ các tiêu chuẩn và quy định pháp lý nghiêm ngặt nhằm đảm bảo độ chính xác và độ bền trong môi trường khắc nghiệt. Các công ước quốc tế như SOLAS và tiêu chuẩn IMO, cùng với các tiêu chuẩn kỹ thuật IEC 61400-12-1 và IEC 60945, quy định rõ về sai số cho phép, khả năng chịu đựng môi trường biển và yêu cầu bảo vệ thiết bị. Thiết bị cần tích hợp với hệ thống VDR/S-VDR để ghi lại dữ liệu vận hành liên tục, phục vụ phân tích sự cố. Ngoài ra, quy định MSC.532(107) yêu cầu trang bị máy đo độ nghiêng đồng bộ, hỗ trợ đánh giá an toàn tàu. Các tiêu chuẩn khu vực như EU MED, USCG và quy chuẩn Việt Nam cũng được áp dụng để đảm bảo tính hợp pháp và hiệu quả vận hành.

3.1 Công Ước SOLAS và Tiêu Chuẩn IMO, IEC

Theo Công ước SOLAS Chương V, tất cả tàu thương mại có tổng dung tích từ 300 GT trở lên bắt buộc phải trang bị máy đo gió đạt chuẩn nhằm đảm bảo an toàn hàng hải và hỗ trợ công tác điều hướng chính xác. Việc này không chỉ giúp thu thập dữ liệu gió phục vụ cho việc vận hành tàu mà còn là yêu cầu bắt buộc trong việc giám sát và phân tích sự cố trên biển.

Tiêu chuẩn IMO quy định rõ ràng về độ chính xác của máy đo gió: sai số tốc độ gió không được vượt quá ±0.5 m/s, trong khi sai số hướng gió không được vượt quá ±5°. Đây là các giới hạn kỹ thuật nhằm đảm bảo dữ liệu thu thập có độ tin cậy cao, phục vụ cho các hệ thống tự động và thủ công trên tàu.

Bên cạnh đó, các tiêu chuẩn quốc tế như IEC 61400-12-1 và IEC 60945 cũng được áp dụng rộng rãi. IEC 61400-12-1 tập trung vào phương pháp đo và hiệu chuẩn tốc độ gió, đảm bảo thiết bị đo có độ chính xác và độ ổn định lâu dài trong điều kiện vận hành thực tế. IEC 60945 quy định các yêu cầu về khả năng chịu đựng môi trường khắc nghiệt trên biển, bao gồm:

• Khả năng chống ăn mòn do muối biển và hóa chất.
• Khả năng hoạt động ổn định trong dải nhiệt độ rộng, thường từ -25°C đến +55°C.
• Chịu được rung động và sốc cơ học do vận hành tàu.
• Đạt cấp bảo vệ IP66/IP67, đảm bảo chống bụi và chống nước ở mức độ cao, cho phép thiết bị hoạt động ổn định trong điều kiện mưa bão và phun nước mạnh.

Việc tuân thủ các tiêu chuẩn này không chỉ giúp đảm bảo chất lượng dữ liệu mà còn kéo dài tuổi thọ thiết bị, giảm thiểu rủi ro hư hỏng trong quá trình vận hành.

3.2 Tích Hợp VDR/S-VDR

Máy đo gió trên tàu phải được tích hợp chặt chẽ với hệ thống VDR (Voyage Data Recorder) hoặc S-VDR (Simplified Voyage Data Recorder), còn gọi là "hộp đen" của tàu biển. Việc này nhằm mục đích ghi lại toàn bộ dữ liệu vận hành, bao gồm thông số gió, phục vụ cho việc phân tích sự cố và điều tra tai nạn hàng hải.

Dữ liệu gió được truyền tải theo các giao thức chuẩn quốc tế như NMEA 0183 hoặc IEC 61162, đảm bảo tính tương thích và đồng bộ với các thiết bị khác trên tàu. Các yêu cầu kỹ thuật về lưu trữ dữ liệu bao gồm:

• Dữ liệu phải được ghi lại liên tục tối thiểu trong 48 giờ trên bộ ghi thu hồi (retrievable recorder), cho phép truy xuất nhanh chóng khi cần thiết.
• Bộ nhớ trong của hệ thống VDR/S-VDR phải lưu trữ dữ liệu ít nhất 30 ngày, phục vụ cho việc phân tích dài hạn và hỗ trợ điều tra chi tiết.

Việc đảm bảo dữ liệu gió được ghi nhận đầy đủ và chính xác là yếu tố then chốt trong việc tái hiện lại các điều kiện môi trường tại thời điểm xảy ra sự cố, từ đó giúp các cơ quan chức năng đưa ra kết luận chính xác và kịp thời.

3.3 Quy Định MSC.532(107) Về Máy Đo Độ Nghiêng

Theo Quy định MSC.532(107) của IMO, bắt đầu từ năm 2026, các tàu Bulk Carrier và Container mới có tổng dung tích từ 3000 GT trở lên phải được trang bị hệ thống máy đo độ nghiêng điện tử đồng bộ với máy đo gió. Mục đích là cung cấp dữ liệu toàn diện về ngoại lực tác động và phản ứng thân tàu trong quá trình vận hành.

Máy đo độ nghiêng giúp ghi nhận chính xác góc nghiêng của tàu trong thời gian thực, từ đó hỗ trợ đánh giá nguyên nhân mất ổn định hoặc sự cố rơi container, vốn là nguyên nhân phổ biến gây mất an toàn trên biển. Việc kết hợp dữ liệu từ máy đo gió và máy đo độ nghiêng cho phép:

• Phân tích tương tác giữa lực gió và trạng thái cân bằng của tàu.
• Đánh giá các tình huống nguy hiểm như lật tàu hoặc mất kiểm soát do gió mạnh.
• Hỗ trợ các hệ thống cảnh báo sớm và tự động điều chỉnh hành trình hoặc tốc độ tàu.

Việc tuân thủ quy định này không chỉ nâng cao an toàn vận hành mà còn đáp ứng yêu cầu quản lý rủi ro và bảo hiểm hàng hải hiện đại.

3.4 Tiêu Chuẩn Khu Vực và Đăng Kiểm

• EU MED (Wheelmark): Tiêu chuẩn này yêu cầu máy đo gió phải đáp ứng các mô đun B & D, trong đó mô đun B liên quan đến thiết kế và sản xuất, còn mô đun D liên quan đến kiểm tra sản phẩm cuối cùng. Thiết bị cần hỗ trợ truyền dữ liệu thời gian thực, đảm bảo khả năng tích hợp với hệ thống điều khiển và giám sát trên tàu theo tiêu chuẩn châu Âu.
• USCG (Mỹ): Các thiết bị máy đo gió phải đạt chuẩn chống cháy nổ UL 1203, phù hợp với môi trường làm việc có nguy cơ cháy nổ cao trên tàu. Ngoài ra, yêu cầu giám sát từ xa giúp kiểm tra trạng thái hoạt động và phát hiện sự cố kịp thời, tăng cường an toàn vận hành.
• Cục Đăng kiểm Việt Nam (VR): Các máy đo gió được sử dụng trên tàu đăng kiểm tại Việt Nam phải tuân thủ các quy chuẩn kỹ thuật quốc gia như QCVN 64:2013/BGTVT về thiết bị đo và QCVN 21:2015/BGTVT về an toàn kỹ thuật và bảo vệ môi trường trong vận tải thủy nội địa. Các quy chuẩn này đảm bảo thiết bị phù hợp với điều kiện vận hành đặc thù của vùng biển Việt Nam và yêu cầu quản lý nhà nước.

4. Đánh Giá Các Thương Hiệu Máy Đo Gió Hàng Hải Hàng Đầu

Các thương hiệu máy đo gió hàng hải hàng đầu đều tập trung vào việc cung cấp thiết bị có độ bền cao và độ chính xác vượt trội trong môi trường biển khắc nghiệt. Gill Instruments nổi bật với vật liệu thép không gỉ và công nghệ siêu âm, giúp giảm bảo dưỡng và tăng độ tin cậy. Vaisala sử dụng thiết kế 3 đầu dò đo chéo cùng hệ thống sưởi chống đóng băng, phù hợp với vùng lạnh giá. NSR Marine áp dụng vật liệu Nylon đặc biệt và đa dạng cổng giao tiếp, đảm bảo hiệu suất và dễ bảo trì. Trong khi đó, B&G và Furuno cung cấp thiết bị có độ chính xác cao, tích hợp công nghệ không dây và tương thích với hệ thống điều hướng hiện đại, đáp ứng nhu cầu chuyên sâu của tàu buồm và du thuyền.

4.1 Gill Instruments (Vương Quốc Anh)

Dòng WindObserver của Gill Instruments được thiết kế đặc biệt để đáp ứng các yêu cầu khắt khe trong môi trường hàng hải. Vỏ máy làm từ thép không gỉ 316, một loại thép có khả năng chống ăn mòn vượt trội trong môi trường nước biển mặn, giúp tăng tuổi thọ thiết bị. Thiết bị đạt chuẩn bảo vệ IP66, đảm bảo khả năng chống bụi và chống nước ở mức cao, phù hợp với điều kiện thời tiết khắc nghiệt trên biển.

WindObserver có khả năng chịu được vận tốc gió lên tới 90 m/s, tương đương với cấp bão mạnh nhất trong thang đo Beaufort, giúp thiết bị hoạt động ổn định trong các tình huống thời tiết cực đoan. Đặc biệt, thiết kế không cần bảo dưỡng ổ bi giúp giảm thiểu chi phí vận hành và tăng độ tin cậy trong dài hạn.

Thiết bị được phê chuẩn bởi Lloyd's Register, một tổ chức uy tín trong ngành hàng hải quốc tế, chứng minh độ tin cậy và chất lượng sản phẩm. Các cảm biến của Gill Instruments sử dụng công nghệ đo gió siêu âm (ultrasonic anemometry), loại bỏ các bộ phận cơ khí chuyển động, từ đó nâng cao độ chính xác và giảm thiểu sai số do ma sát hay hao mòn cơ học.

4.2 Vaisala (Phần Lan)

Dòng WMT700 Series của Vaisala nổi bật với thiết kế 3 đầu dò đo chéo, một giải pháp kỹ thuật tiên tiến nhằm đảm bảo độ chính xác cao trong việc đo vận tốc và hướng gió. Cấu trúc này cho phép thiết bị vẫn hoạt động chính xác ngay cả khi một trong các đầu dò bị che khuất hoặc hư hỏng, tăng tính dự phòng và độ tin cậy trong môi trường biển phức tạp.

Hệ thống sưởi công suất cao tích hợp giúp chống đóng băng hiệu quả, một tính năng quan trọng đối với các tàu hoạt động tại vùng Bắc Cực hoặc các khu vực có nhiệt độ thấp. Công nghệ sưởi này không chỉ bảo vệ cảm biến khỏi hiện tượng đóng băng mà còn duy trì độ nhạy và độ chính xác của thiết bị trong điều kiện thời tiết lạnh giá.

Vaisala sử dụng cảm biến siêu âm với khả năng đo gió 3 chiều, cung cấp dữ liệu chính xác về vận tốc và hướng gió trong thời gian thực. Ngoài ra, thiết bị còn hỗ trợ giao thức truyền thông đa dạng, bao gồm NMEA 0183 và NMEA 2000, giúp dễ dàng tích hợp vào hệ thống điều khiển và giám sát trên tàu.

4.3 NSR Marine (Trung Quốc)

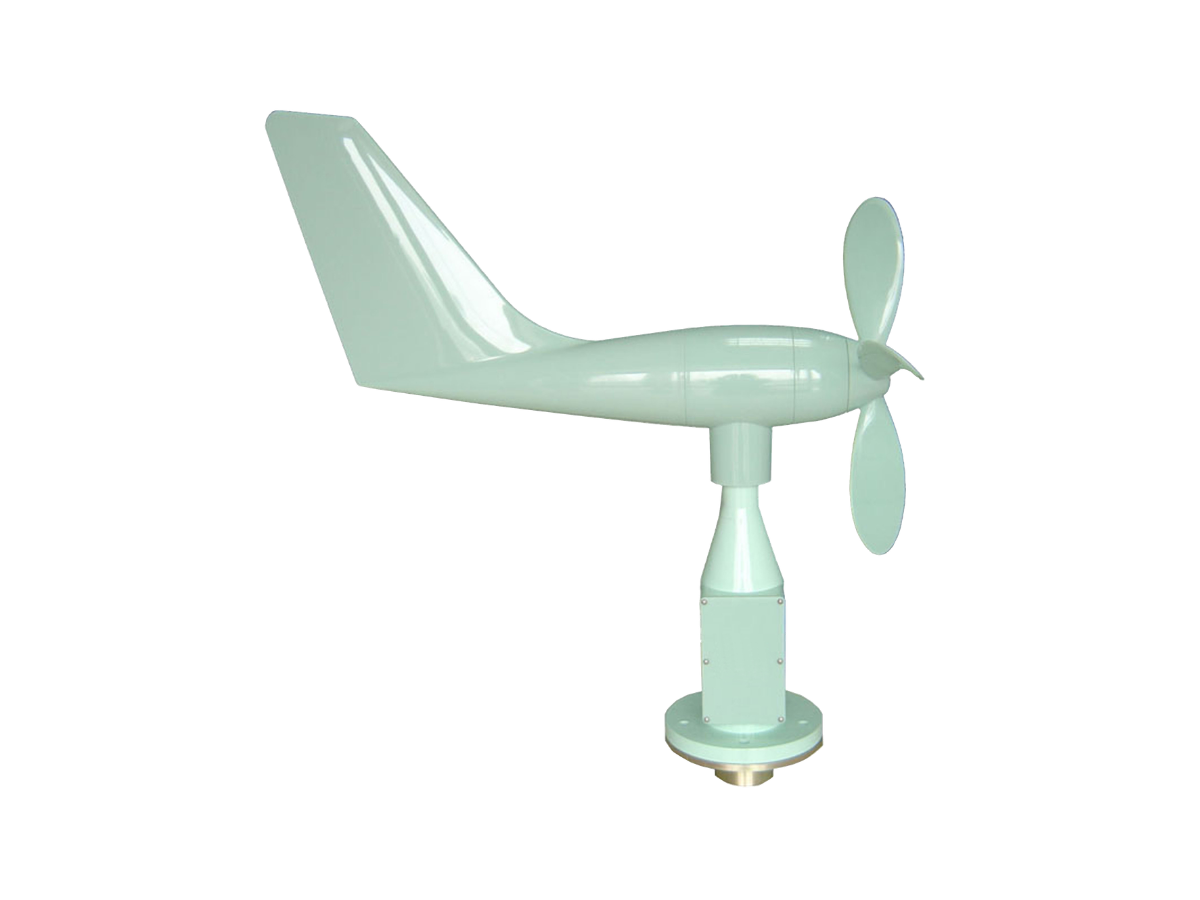

Hệ thống NSR AM-100 được thiết kế với vật liệu Nylon đặc biệt, có khả năng chịu được vận tốc gió trên 60 m/s và chống ăn mòn muối biển hiệu quả. Vật liệu này không chỉ nhẹ mà còn có độ bền cơ học cao, giúp thiết bị duy trì hiệu suất trong môi trường biển khắc nghiệt mà không bị biến dạng hay hư hại nhanh chóng.

Thiết bị đạt chứng nhận CCS (China Classification Society), một tiêu chuẩn quan trọng trong ngành hàng hải Trung Quốc, đảm bảo tuân thủ các quy định kỹ thuật và an toàn nghiêm ngặt. Ngoài ra, chuẩn IP66 giúp thiết bị chống bụi và nước tốt, phù hợp với điều kiện vận hành ngoài khơi.

NSR AM-100 hỗ trợ nhiều cổng giao tiếp RS422 và chuẩn NMEA0183, cho phép truyền dữ liệu ổn định và tương thích với nhiều hệ thống điều khiển và hiển thị trên tàu. Thiết kế mô-đun giúp dễ dàng bảo trì và nâng cấp, đồng thời giảm thiểu thời gian ngừng hoạt động.

4.4 B&G & Furuno

Dòng B&G WS310 và WS320 được biết đến với độ chính xác cao, sai số góc dưới 1 độ, rất phù hợp cho các ứng dụng hàng hải đòi hỏi độ chính xác cao như tàu buồm và du thuyền. Thiết bị tích hợp chuẩn giao tiếp NMEA 2000 và Bluetooth, cho phép kết nối không dây với các thiết bị điều khiển và hiển thị hiện đại, nâng cao trải nghiệm người dùng.

Furuno với các model FI5001 và FI-70 được thiết kế để tương thích hoàn hảo với mạng NavNet TZtouch, một hệ thống điều hướng hàng hải tiên tiến. Điều này giúp các tàu buồm và du thuyền dễ dàng tích hợp dữ liệu gió vào hệ thống điều hướng tổng thể, hỗ trợ việc ra quyết định nhanh chóng và chính xác.

Cả hai thương hiệu đều sử dụng công nghệ cảm biến siêu âm hoặc cảm biến cơ học chất lượng cao, đảm bảo khả năng đo vận tốc và hướng gió chính xác trong mọi điều kiện thời tiết. Ngoài ra, thiết kế chắc chắn, khả năng chống ăn mòn và chống nước cao giúp các thiết bị này hoạt động bền bỉ trong môi trường biển khắc nghiệt.

• Gill Instruments: Ưu điểm về độ bền vật liệu, không cần bảo dưỡng ổ bi, chuẩn IP66 và phê chuẩn Lloyd's Register.
• Vaisala: Công nghệ 3 đầu dò đo chéo, hệ thống sưởi chống đóng băng, phù hợp vùng lạnh giá.
• NSR Marine: Vật liệu Nylon đặc biệt, chứng nhận CCS, đa cổng giao tiếp RS422 và NMEA0183.
• B&G & Furuno: Độ chính xác cao, tích hợp NMEA 2000 và Bluetooth, tương thích mạng NavNet TZtouch.

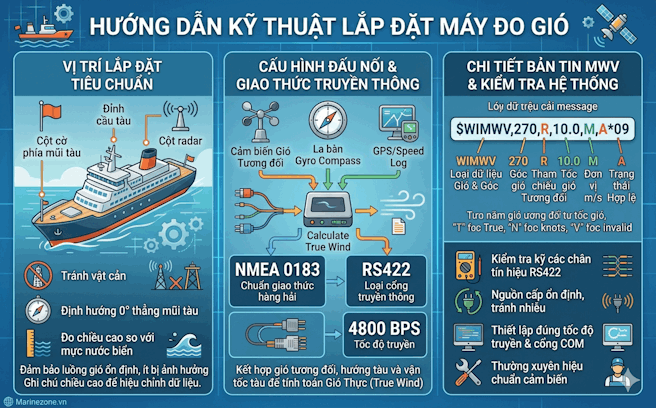

5. Hướng Dẫn Kỹ Thuật Lắp Đặt Máy Đo Gió

Việc lắp đặt máy đo gió đòi hỏi lựa chọn vị trí phù hợp như cột cờ phía mũi tàu, đỉnh cầu tàu hoặc cột radar để đảm bảo dữ liệu chính xác và ổn định. Vị trí cảm biến cần được định hướng đúng và chiều cao so với mặt nước biển phải được ghi nhận chính xác nhằm hỗ trợ hiệu chỉnh dữ liệu trong quá trình phân tích.

Trong cấu hình đấu nối, máy đo gió thường truyền dữ liệu theo chuẩn NMEA 0183 qua cổng RS422 với tốc độ 4800 bps, sử dụng bản tin MWV để thể hiện tốc độ và góc gió tương đối hoặc thực. Việc tích hợp dữ liệu gió với hệ thống định hướng và vận tốc tàu giúp tính toán chính xác gió thực.

Để đảm bảo hệ thống hoạt động ổn định, cần kiểm tra kỹ các kết nối, nguồn cấp và cấu hình truyền thông, đồng thời thực hiện hiệu chuẩn cảm biến định kỳ nhằm duy trì độ tin cậy và chính xác của dữ liệu.

5.1 Vị Trí Lắp Đặt Tiêu Chuẩn

Việc lựa chọn vị trí lắp đặt máy đo gió là yếu tố then chốt đảm bảo độ chính xác và ổn định của dữ liệu thu thập được. Máy đo gió cần được đặt ở khu vực quang đãng, tránh các vật cản gây nhiễu động khí động học như cột ăng-ten, cấu trúc tàu hoặc các thiết bị khác. Các vị trí thường được ưu tiên bao gồm:

• Cột cờ phía mũi tàu: Đây là vị trí lý tưởng vì thường có luồng gió ổn định và ít bị ảnh hưởng bởi các cấu trúc tàu.
• Đỉnh cầu tàu: Vị trí này giúp cảm biến đo gió có tầm nhìn rộng, giảm thiểu ảnh hưởng từ các luồng khí xoáy.
• Cột radar: Đặt máy đo gió gần cột radar giúp tận dụng vị trí cao và tránh các nhiễu động khí động học.

Quan trọng là lỗ lắp đặt trên bệ đỡ phải được định hướng chính xác, thường là hướng thẳng về phía mũi tàu để thiết lập góc 0 độ làm tham chiếu. Việc này giúp đồng bộ hóa dữ liệu góc gió với hệ thống định vị và điều hướng tàu.

Chiều cao cảm biến so với mặt nước biển phải được đo đạc và ghi chú chính xác trong hồ sơ kỹ thuật. Thông số này không chỉ ảnh hưởng đến độ chính xác của phép đo mà còn là cơ sở để hiệu chỉnh dữ liệu trong quá trình xử lý và phân tích. Trong các thử nghiệm đường dài, việc duy trì chiều cao cảm biến ổn định giúp đảm bảo tính nhất quán và khả năng so sánh dữ liệu giữa các chuyến đi.

5.2 Cấu Hình Đấu Nối và Giao Thức Truyền Thông

Máy đo gió trên tàu thường đo gió tương đối (Relative Wind), tức là hướng và tốc độ gió so với chuyển động của tàu. Để tính toán gió thực (True Wind), cần kết hợp dữ liệu từ máy đo gió với các tín hiệu từ hệ thống định hướng và vận tốc tàu như Gyro Compass, Speed Log hoặc GPS.

Việc tích hợp dữ liệu này đòi hỏi cấu hình đấu nối và giao thức truyền thông chuẩn xác, phổ biến nhất hiện nay là chuẩn NMEA 0183 sử dụng cổng RS422 với tốc độ truyền 4800 bps. Chuẩn này đảm bảo tính tương thích cao với các thiết bị hàng hải và hệ thống điều khiển tàu.

Dữ liệu gió được truyền dưới dạng các bản tin MWV (Wind Speed and Angle), định dạng cụ thể như sau:

• $WIMWV,270,R,10.0,M,A09: Bản tin này thể hiện gió tương đối với góc 270 độ (tương ứng hướng Tây), tốc độ gió 10.0 hải lý/giờ, đơn vị đo là mét trên giây (M), trạng thái dữ liệu hợp lệ (A), và checksum 09.
• $WIMWV,226,T,13.9,M,A05: Bản tin này thể hiện gió thực với góc 226 độ, tốc độ 13.9 hải lý/giờ, đơn vị mét trên giây, trạng thái hợp lệ và checksum 05.

Chi tiết cấu trúc bản tin MWV:

• WIMWV: Tiêu đề bản tin, xác định loại dữ liệu là Wind Speed and Angle.
• Angle: Góc gió, có thể là góc tương đối (R) hoặc góc thực (T).
• Reference: R cho gió tương đối, T cho gió thực.
• Speed: Tốc độ gió.
• Units: Đơn vị đo, thường là M (mét trên giây) hoặc N (hải lý trên giờ).
• Status: A (đúng), V (không hợp lệ).
• Checksum: Mã kiểm tra tính toàn vẹn dữ liệu.

Việc cấu hình đúng chuẩn giao tiếp và định dạng bản tin giúp hệ thống điều khiển tàu dễ dàng nhận diện, xử lý và tích hợp dữ liệu gió vào các thuật toán điều hướng, dự báo thời tiết và an toàn hàng hải.

Để đảm bảo tính ổn định và độ tin cậy của hệ thống, cần chú ý các điểm sau trong quá trình đấu nối:

• Kiểm tra kỹ các chân tín hiệu RS422, đảm bảo không bị đảo cực hoặc lỏng kết nối.
• Đảm bảo nguồn cấp cho máy đo gió ổn định, tránh nhiễu điện và sụt áp.
• Thiết lập đúng tốc độ truyền và cấu hình cổng COM trên thiết bị thu nhận dữ liệu.
• Thường xuyên kiểm tra và hiệu chuẩn cảm biến để duy trì độ chính xác.

6. Quy Trình Vận Hành, Bảo Dưỡng và Khắc Phục Sự Cố

Quy trình vận hành và bảo dưỡng thiết bị bao gồm các bước kiểm tra và vệ sinh định kỳ nhằm đảm bảo hoạt động ổn định và kéo dài tuổi thọ. Việc bảo dưỡng được thực hiện hàng ngày, hàng tháng/quý và hàng năm với các công đoạn từ kiểm tra ngoại quan, tra mỡ chịu mặn đến nâng cấp firmware và hiệu chuẩn thiết bị. Khi gặp sự cố như dữ liệu sai lệch, mất tín hiệu hay kẹt cơ học, cần xử lý bằng cách vệ sinh cảm biến, kiểm tra cáp kết nối và làm sạch bộ phận chuyển động. Ngoài ra, thiết bị phải được thiết kế và bảo vệ phù hợp để ứng phó với các rủi ro môi trường cực đoan như băng giá, sét đánh và nhiễu điện từ, đảm bảo vận hành an toàn và hiệu quả trong mọi điều kiện.

6.1 Lịch Trình Bảo Dưỡng

• Hàng ngày: Thực hiện kiểm tra ngoại quan thiết bị nhằm phát hiện sớm các dấu hiệu hư hỏng hoặc bất thường như vết nứt, rỉ sét, hoặc dấu hiệu ăn mòn trên bề mặt cảm biến và các bộ phận cơ khí. Vệ sinh thiết bị bằng chổi mềm và nước ngọt để loại bỏ bụi bẩn, muối biển và các tạp chất bám trên bề mặt, đặc biệt chú ý không sử dụng các chất tẩy rửa mạnh hoặc dung môi có tính ăn mòn cao đối với cảm biến siêu âm nhằm tránh làm hỏng lớp màng nhạy cảm và ảnh hưởng đến độ chính xác đo lường.
• Hàng tháng/Quý: Đối với các thiết bị cơ học, tiến hành kiểm tra chi tiết ổ bi để phát hiện dấu hiệu mòn hoặc hư hại, đảm bảo ổ bi hoạt động trơn tru và không gây ra tiếng ồn hoặc rung động bất thường. Thực hiện tra mỡ chịu mặn chuyên dụng có khả năng chống ăn mòn trong môi trường biển nhằm duy trì độ bôi trơn và kéo dài tuổi thọ ổ bi. Kiểm tra đệm làm kín hộp nối cáp để đảm bảo không có hiện tượng rò rỉ nước hoặc khí, tránh gây hư hỏng linh kiện điện tử bên trong. Việc kiểm tra này cần được thực hiện bằng thiết bị đo áp suất hoặc phương pháp kiểm tra không phá hủy để đảm bảo độ kín khít tuyệt đối.
• Hàng năm: Thực hiện đánh giá toàn diện hệ thống bao gồm kiểm tra cấu trúc cơ khí, hệ thống điện và phần mềm điều khiển. Thay thế vòng bi hoặc pin dự phòng theo khuyến cáo của nhà sản xuất để tránh sự cố ngoài ý muốn trong quá trình vận hành. Tiến hành nâng cấp firmware nhằm cải thiện hiệu suất và bổ sung các tính năng mới, đồng thời khắc phục các lỗi phần mềm đã được phát hiện. Cuối cùng, hiệu chuẩn lại thiết bị bằng các chuẩn đo lường quốc tế hoặc chuẩn nội bộ được chứng nhận, đảm bảo độ chính xác và tin cậy của dữ liệu thu thập.

6.2 Xử Lý Sự Cố Thường Gặp

Dữ liệu sai lệch thường xuất phát từ việc bám bẩn trên bề mặt cảm biến hoặc ổ bi bị mòn, dẫn đến sai số trong quá trình đo lường và truyền tín hiệu. Để xử lý, cần tiến hành vệ sinh cảm biến bằng cồn Isopropyl 99% nhằm loại bỏ các chất bẩn mà không làm ảnh hưởng đến lớp màng nhạy cảm. Tránh sử dụng các dụng cụ cứng hoặc cạy bẻ linh kiện để bảo vệ cấu trúc vật lý của thiết bị.

Mất tín hiệu có thể do lỗi cáp kết nối hoặc hộp đấu nối bị oxy hóa, đứt gãy hoặc lỏng lẻo. Kiểm tra kỹ các điểm nối, sử dụng thiết bị đo điện trở và tín hiệu để xác định vị trí lỗi. Thay thế hoặc sửa chữa cáp và hộp đấu nối theo tiêu chuẩn kỹ thuật, đồng thời đảm bảo các mối nối được chống thấm và chống ăn mòn tốt.

Kẹt cơ học thường xảy ra do sự tích tụ của hàu, muối hoặc hiện tượng đóng băng trên các bộ phận chuyển động. Trong trường hợp này, cần tháo rời các bộ phận bị ảnh hưởng, làm sạch bằng dung dịch chuyên dụng hoặc nước ấm, sau đó bôi trơn lại bằng mỡ chịu mặn. Đối với hiện tượng đóng băng, sử dụng hệ thống sưởi tích hợp hoặc thiết bị gia nhiệt bổ sung để làm tan băng và ngăn ngừa tái phát.

6.3 Rủi Ro Môi Trường Cực Đoan

• Băng giá: Trong môi trường có nhiệt độ thấp và nguy cơ đóng băng cao, lựa chọn thiết bị có tích hợp hệ thống sưởi tự động hoặc có thể lắp đặt thêm bộ gia nhiệt bên ngoài nhằm duy trì nhiệt độ hoạt động tối ưu. Hệ thống sưởi này cần được kiểm soát bằng cảm biến nhiệt độ và bộ điều khiển thông minh để tránh tiêu thụ năng lượng không cần thiết và đảm bảo an toàn vận hành.
• Sét đánh: Đảm bảo hệ thống nối đất đạt tiêu chuẩn kỹ thuật, sử dụng dây tiếp địa có tiết diện phù hợp và được kiểm tra định kỳ. Lắp đặt thiết bị cắt lọc sét (surge protector) tại các điểm đầu vào nguồn điện và tín hiệu nhằm bảo vệ thiết bị khỏi các xung điện áp cao đột ngột do sét đánh. Ngoài ra, cần bố trí thiết bị tránh xa các khu vực dễ bị sét đánh trực tiếp và sử dụng vật liệu chống cháy nổ trong thiết kế hệ thống.
• Nhiễu điện từ: Sử dụng cáp chống nhiễu đạt chuẩn IEC 60945, có lớp vỏ bọc chống nhiễu và chống ăn mòn, đảm bảo tín hiệu truyền dẫn ổn định trong môi trường có nhiều thiết bị phát sóng như radar và trạm VSAT. Thiết kế hệ thống dây dẫn và bố trí thiết bị cần tuân thủ các nguyên tắc giảm thiểu nhiễu điện từ như giữ khoảng cách an toàn, sử dụng bộ lọc tín hiệu và che chắn từ trường.

7. Kiểm Định và Hiệu Chuẩn Máy Đo Gió Tại Việt Nam

Quá trình kiểm định và hiệu chuẩn máy đo gió tại Việt Nam được thực hiện theo tiêu chuẩn ĐLVN 345:2021, đảm bảo thiết bị đạt độ chính xác với sai số không vượt quá ±5% trong dải vận tốc từ 0 đến 60 m/s. Hiệu chuẩn diễn ra trong môi trường kiểm soát nghiêm ngặt về nhiệt độ và độ ẩm, sử dụng hầm gió chuyên dụng để mô phỏng điều kiện thực tế. Kết quả được xác nhận bằng giấy chứng nhận hiệu chuẩn có giá trị pháp lý, là cơ sở cho các đợt kiểm tra định kỳ.

Chu kỳ kiểm định được quy định là 24 tháng, tuy nhiên trong các ngành yêu cầu cao như hàng hải, khuyến nghị kiểm tra hàng năm để đảm bảo độ tin cậy và an toàn. Việc bảo quản thiết bị đúng cách và lựa chọn phòng thí nghiệm uy tín là yếu tố then chốt giúp duy trì hiệu quả kiểm định, góp phần nâng cao chất lượng đo lường và kiểm soát môi trường gió tại Việt Nam.

7.1 Tiêu Chuẩn Hiệu Chuẩn ĐLVN 345:2021

Tiêu chuẩn ĐLVN 345:2021 quy định chi tiết về phương pháp và yêu cầu kỹ thuật trong việc hiệu chuẩn máy đo gió, nhằm đảm bảo độ chính xác và độ tin cậy của thiết bị trong các ứng dụng công nghiệp và nghiên cứu tại Việt Nam. Theo tiêu chuẩn này, máy đo gió phải được hiệu chuẩn với sai số không vượt quá ±5% trong dải đo vận tốc từ 0 đến 60 m/s, phù hợp với đa dạng các điều kiện vận hành thực tế.

Quá trình kiểm định và hiệu chuẩn được thực hiện trong phòng thí nghiệm với điều kiện môi trường nghiêm ngặt:

• Nhiệt độ duy trì ở mức 23±5°C, nhằm hạn chế ảnh hưởng của nhiệt độ đến kết quả đo.
• Độ ẩm tương đối trong khoảng 40-80% RH, đảm bảo không gây ảnh hưởng đến cảm biến và các linh kiện điện tử bên trong máy đo.
• Sử dụng hầm gió chuyên dụng, tạo ra trường vận tốc gió ổn định và đồng đều, giúp mô phỏng chính xác các điều kiện gió thực tế.

Trong quá trình hiệu chuẩn, vận tốc gió được đo đồng thời bằng máy chuẩn tham chiếu có độ chính xác cao, từ đó xác định sai số của máy đo gió cần hiệu chuẩn. Sai số được tính toán dựa trên sự chênh lệch giữa giá trị đo được và giá trị chuẩn, sau đó được đánh giá theo các tiêu chí kỹ thuật của tiêu chuẩn ĐLVN 345:2021.

Kết quả kiểm định được ghi nhận và cấp giấy chứng nhận hiệu chuẩn có giá trị pháp lý, chứng minh thiết bị đáp ứng yêu cầu kỹ thuật và có thể sử dụng trong các hoạt động đo lường chính thức. Giấy chứng nhận này cũng là căn cứ để thực hiện các đợt kiểm tra định kỳ tiếp theo.

7.2 Chu Kỳ Kiểm Định

Theo quy định của Cục Đăng kiểm Việt Nam, chu kỳ hiệu chuẩn máy đo gió được quy định là 24 tháng. Đây là khoảng thời gian tối đa giữa hai lần hiệu chuẩn liên tiếp nhằm đảm bảo thiết bị luôn duy trì độ chính xác và ổn định trong quá trình sử dụng.

Tuy nhiên, trong lĩnh vực hàng hải và các ngành công nghiệp yêu cầu độ chính xác cao, IMO (Tổ chức Hàng hải Quốc tế) khuyến nghị nên thực hiện kiểm tra hiệu chuẩn hàng năm. Việc này giúp phát hiện sớm các sai lệch hoặc hư hỏng của thiết bị, từ đó kịp thời bảo trì hoặc thay thế, đảm bảo an toàn vận hành và tuân thủ các quy định quốc tế.

Việc duy trì giấy chứng nhận hiệu chuẩn còn hiệu lực là bắt buộc trong các đợt kiểm tra định kỳ của cơ quan chức năng. Thiết bị không có giấy chứng nhận hợp lệ sẽ không được phép sử dụng trong các hoạt động đo lường chính thức, đồng thời có thể bị xử phạt theo quy định pháp luật.

Để đảm bảo hiệu quả kiểm định và hiệu chuẩn, các đơn vị vận hành cần lưu ý:

• Thực hiện kiểm tra định kỳ theo đúng chu kỳ quy định hoặc sớm hơn nếu phát hiện dấu hiệu bất thường trong kết quả đo.
• Bảo quản máy đo gió trong điều kiện môi trường phù hợp, tránh va đập, ẩm ướt hoặc bụi bẩn ảnh hưởng đến cảm biến.
• Ghi chép đầy đủ lịch sử hiệu chuẩn và các sự cố kỹ thuật để phục vụ công tác quản lý và bảo trì thiết bị.
• Lựa chọn các phòng thí nghiệm hiệu chuẩn được công nhận và có năng lực kỹ thuật phù hợp để đảm bảo kết quả kiểm định chính xác và khách quan.

Việc tuân thủ nghiêm ngặt các quy trình kiểm định và hiệu chuẩn theo tiêu chuẩn ĐLVN 345:2021 không chỉ nâng cao độ tin cậy của máy đo gió mà còn góp phần quan trọng trong việc đảm bảo an toàn và hiệu quả trong các hoạt động liên quan đến đo lường và kiểm soát môi trường gió tại Việt Nam.

8. Xu Hướng Tương Lai Trong Công Nghệ Máy Đo Gió

Công nghệ máy đo gió đang định hình tương lai vận tải biển với nhiều xu hướng nổi bật. Việc ứng dụng dữ liệu gió giúp tối ưu hóa tuyến đường và tốc độ vận hành, giảm tiêu hao nhiên liệu từ 5% đến 10% và góp phần thúc đẩy vận tải xanh. Đồng thời, sự hồi sinh của tàu buồm cơ khí hiện đại với hệ thống buồm tự động điều chỉnh dựa trên cảm biến gió chính xác cao mang lại hiệu suất vận hành tối ưu và thân thiện môi trường. Bên cạnh đó, hệ sinh thái IoT hàng hải với chuẩn giao tiếp NMEA 2000 cho phép đồng bộ và truyền tải dữ liệu thời gian thực từ nhiều cảm biến, nâng cao khả năng giám sát và an toàn. Những tiến bộ này không chỉ cải thiện hiệu quả mà còn thúc đẩy chuyển đổi số và phát triển bền vững trong ngành hàng hải.

8.1 Vận Tải Xanh và Tối Ưu Hóa Tuyến Đường

Dữ liệu gió đóng vai trò then chốt trong việc nâng cao hiệu quả vận tải biển thông qua việc tối ưu hóa tuyến đường di chuyển của tàu. Việc phân tích chính xác các thông số gió như tốc độ, hướng gió và biến động gió giúp các hệ thống định tuyến tự động lựa chọn lộ trình thuận lợi nhất, tận dụng sức gió thuận để giảm lực cản và hạn chế tiêu hao nhiên liệu. Theo các nghiên cứu chuyên sâu, việc ứng dụng dữ liệu gió trong định tuyến có thể giảm tiêu thụ nhiên liệu từ 5% đến 10%, tương đương hàng triệu USD chi phí nhiên liệu mỗi năm cho các hãng tàu lớn.

Việc tích hợp dữ liệu gió với hải đồ điện tử (Electronic Chart Display and Information System - ECDIS) và phần mềm định tuyến hiện đại cho phép cập nhật liên tục các điều kiện thời tiết và biển động, từ đó đưa ra các cảnh báo sớm về bão hoặc vùng gió mạnh nguy hiểm. Các thuật toán định tuyến sử dụng mô hình dự báo gió thời gian thực kết hợp với dữ liệu lịch sử để tối ưu hóa hành trình, giảm thiểu rủi ro và tăng cường an toàn cho tàu và thủy thủ đoàn.

Đặc biệt, các hệ thống này còn hỗ trợ trong việc lựa chọn tốc độ vận hành phù hợp với điều kiện gió, giúp cân bằng giữa thời gian vận chuyển và mức tiêu thụ nhiên liệu. Việc áp dụng công nghệ này không chỉ góp phần giảm phát thải khí nhà kính mà còn thúc đẩy xu hướng vận tải xanh, phù hợp với các quy định môi trường ngày càng nghiêm ngặt trên toàn cầu.

8.2 Sự Hồi Sinh Của Tàu Buồm Cơ Khí

Trong bối cảnh tìm kiếm các giải pháp năng lượng sạch và giảm phát thải, tàu buồm cơ khí hiện đại đang có sự hồi sinh mạnh mẽ nhờ vào công nghệ máy đo gió tiên tiến. Các hệ thống buồm rotor (Flettner rotors) và buồm cánh (wing sails) được trang bị cảm biến gió độ chính xác cao, cho phép tự động điều chỉnh góc và lực căng buồm theo điều kiện gió thực tế.

Việc sử dụng dữ liệu từ máy đo gió giúp hệ thống điều khiển buồm hoạt động với độ trễ cực thấp, đảm bảo phản ứng nhanh chóng với biến đổi gió, từ đó tối đa hóa lực đẩy và giảm thiểu rủi ro mất cân bằng hoặc quá tải. Độ chính xác của cảm biến, thường đạt đến mức ±0.1 m/s cho tốc độ gió và ±1° cho hướng gió, là yếu tố quyết định đến hiệu suất vận hành và an toàn của tàu.

Hệ thống điều khiển buồm tự động còn tích hợp các thuật toán dự báo gió ngắn hạn, giúp dự đoán biến động gió trong phạm vi vài phút đến vài giờ, từ đó điều chỉnh kịp thời các thông số vận hành. Ngoài ra, các cảm biến còn được thiết kế chống chịu môi trường biển khắc nghiệt, bao gồm chống ăn mòn, chống nước và chịu được rung động mạnh, đảm bảo độ bền và độ tin cậy cao trong suốt hành trình.

Việc kết hợp giữa công nghệ máy đo gió và hệ thống buồm cơ khí không chỉ giúp giảm đáng kể lượng nhiên liệu sử dụng mà còn mở ra hướng phát triển mới cho ngành vận tải biển, hướng tới sự bền vững và thân thiện với môi trường.

8.3 Hệ Sinh Thái IoT Hàng Hải

Chuẩn giao tiếp NMEA 2000, dựa trên công nghệ CAN bus, đang dần thay thế chuẩn NMEA 0183 truyền thống trong các hệ thống cảm biến và thiết bị hàng hải. NMEA 2000 cho phép kết nối đồng bộ nhiều cảm biến trên tàu với tốc độ truyền dữ liệu cao hơn, lên đến 250 kbps, so với 4.8 kbps của NMEA 0183, giúp truyền tải dữ liệu thời gian thực một cách mượt mà và ổn định.

Trong hệ sinh thái IoT hàng hải, máy đo gió không chỉ cung cấp dữ liệu độc lập mà còn được tích hợp vào mạng lưới cảm biến đa dạng bao gồm cảm biến nhiệt độ, áp suất, độ ẩm, và cảm biến vị trí GPS. Việc đồng bộ dữ liệu này cho phép hệ thống điều khiển trung tâm trên tàu phân tích toàn diện các yếu tố môi trường và vận hành, từ đó đưa ra các quyết định tối ưu hóa hành trình và an toàn.

Dữ liệu từ máy đo gió được hiển thị tức thời trên mọi màn hình buồng lái, từ bảng điều khiển chính đến các thiết bị di động của thủy thủ đoàn, giúp tăng cường khả năng giám sát và phản ứng nhanh với các thay đổi môi trường. Ngoài ra, các hệ thống này còn hỗ trợ chức năng cảnh báo tự động khi phát hiện điều kiện gió nguy hiểm hoặc bất thường, nâng cao mức độ an toàn cho tàu.

Việc áp dụng chuẩn NMEA 2000 cũng tạo điều kiện thuận lợi cho việc mở rộng và nâng cấp hệ thống cảm biến, cho phép tích hợp các thiết bị mới như radar thời tiết, camera giám sát và các thiết bị truyền thông vệ tinh một cách dễ dàng, tạo nên một hệ sinh thái IoT hàng hải thông minh và linh hoạt.

Những tiến bộ trong công nghệ máy đo gió và hệ thống truyền thông trên tàu không chỉ cải thiện hiệu suất vận hành mà còn góp phần thúc đẩy chuyển đổi số trong ngành hàng hải, hướng tới một tương lai vận tải biển an toàn, hiệu quả và bền vững.

9. Tiêu Chí Lựa Chọn Máy Đo Gió Anemometer

Việc lựa chọn máy đo gió anemometer cần cân nhắc nhiều yếu tố quan trọng để đảm bảo hiệu quả và độ bền thiết bị. Trước hết, công nghệ đo gió phải phù hợp với yêu cầu kỹ thuật và môi trường vận hành, trong đó máy cơ học có ưu điểm về chi phí và độ bền, còn máy siêu âm nổi bật với độ chính xác cao và khả năng chịu môi trường khắc nghiệt. Thiết bị cần tuân thủ các tiêu chuẩn quốc tế như IEC 61400-12-1 và IEC 60945, đồng thời hỗ trợ chuẩn giao tiếp NMEA để tích hợp dễ dàng. Vật liệu chế tạo và thiết kế phải đảm bảo khả năng chống ăn mòn, chống đóng băng, thấm nước và bụi. Ngoài ra, việc tính toán gió thực đòi hỏi phối hợp dữ liệu từ nhiều cảm biến để nâng cao độ chính xác. Cuối cùng, vị trí lắp đặt và các biện pháp chống nhiễu, chống sét cũng rất quan trọng nhằm duy trì chất lượng tín hiệu và tuổi thọ thiết bị.

9.1 Chọn Công Nghệ Phù Hợp

Việc lựa chọn công nghệ máy đo gió phải dựa trên yêu cầu kỹ thuật và điều kiện vận hành cụ thể. Máy đo gió cơ học (cánh quạt hoặc cối xoay) có ưu điểm về chi phí đầu tư thấp và độ bền cơ học cao, phù hợp với các ứng dụng đơn giản hoặc môi trường ít khắc nghiệt. Tuy nhiên, thiết bị này thường yêu cầu bảo trì định kỳ do các bộ phận cơ khí dễ bị mài mòn, bám bụi hoặc hư hỏng do tác động vật lý.

Ngược lại, máy đo gió siêu âm sử dụng nguyên lý đo thời gian truyền sóng âm giữa các cảm biến đặt theo các hướng khác nhau để xác định tốc độ và hướng gió. Ưu điểm nổi bật của công nghệ này là độ chính xác cao, khả năng phản hồi nhanh với biến đổi gió, không có bộ phận chuyển động nên giảm thiểu hao mòn và bảo trì. Đặc biệt, máy siêu âm rất phù hợp với môi trường biển khắc nghiệt, nơi có muối biển ăn mòn và gió mạnh liên tục, cũng như các hệ thống tự động hóa hiện đại cần dữ liệu gió ổn định, liên tục và chính xác.

Để lựa chọn công nghệ phù hợp, cần cân nhắc:

• Ngân sách đầu tư: Máy cơ học thường có giá thấp hơn, phù hợp với các dự án hạn chế về kinh phí.
• Yêu cầu độ chính xác: Máy siêu âm cung cấp dữ liệu chính xác hơn, phù hợp cho các ứng dụng hàng hải, khí tượng chuyên sâu.
• Môi trường vận hành: Máy siêu âm chịu được môi trường khắc nghiệt, chống ăn mòn tốt hơn.
• Bảo trì và vận hành: Máy siêu âm giảm thiểu chi phí bảo trì nhờ thiết kế không có bộ phận cơ khí chuyển động.

9.2 Tuân Thủ Tiêu Chuẩn Pháp Lý

Để đảm bảo tính hợp pháp và độ tin cậy trong các ứng dụng hàng hải và công nghiệp, máy đo gió phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt:

• IEC 61400-12-1: Tiêu chuẩn này quy định phương pháp đo tốc độ gió cho các hệ thống điện gió, đảm bảo độ chính xác và độ tin cậy của dữ liệu thu thập.
• IEC 60945: Tiêu chuẩn dành cho thiết bị điện tử hàng hải, bao gồm yêu cầu về khả năng chịu đựng môi trường biển, chống nhiễu điện từ và an toàn vận hành.
• Chứng nhận đăng kiểm quốc tế: Các chứng nhận này xác nhận thiết bị phù hợp với quy định của các tổ chức hàng hải quốc tế, đảm bảo thiết bị có thể được sử dụng trên tàu biển và các công trình hàng hải.

Bên cạnh đó, máy đo gió cần hỗ trợ xuất tín hiệu theo chuẩn NMEA 0183 hoặc NMEA 2000 để dễ dàng tích hợp với các hệ thống thiết bị hàng hải như VDR (Voyage Data Recorder), hệ thống định vị và điều khiển tàu. Việc tuân thủ các chuẩn giao tiếp này giúp đảm bảo tính tương thích và đồng bộ dữ liệu trong hệ thống quản lý tàu, nâng cao hiệu quả vận hành và an toàn hàng hải.

9.3 Khả Năng Chịu Đựng Môi Trường

Máy đo gió thường được lắp đặt ngoài trời, chịu tác động trực tiếp của các yếu tố môi trường như gió mạnh, mưa, muối biển, nhiệt độ cao hoặc thấp. Do đó, vật liệu chế tạo và thiết kế phải đảm bảo khả năng chống chịu tối ưu:

• Vỏ máy: Thép không gỉ 316 là lựa chọn phổ biến nhờ khả năng chống ăn mòn muối biển vượt trội, độ bền cơ học cao và khả năng chịu va đập tốt. Ngoài ra, vật liệu Nylon pha sợi thủy tinh cũng được sử dụng để giảm trọng lượng, tăng khả năng chống ăn mòn và cách điện hiệu quả.
• Chống ăn mòn: Các chi tiết tiếp xúc trực tiếp với môi trường biển cần được xử lý bề mặt bằng công nghệ mạ hoặc phủ lớp chống ăn mòn chuyên dụng.
• Chống đóng băng: Ở vùng khí hậu lạnh, máy đo gió cần tích hợp hệ thống sưởi điện hoặc sấy nhiệt để ngăn ngừa hiện tượng đóng băng trên cánh quạt hoặc cảm biến siêu âm, đảm bảo thiết bị hoạt động ổn định và chính xác trong điều kiện nhiệt độ thấp.
• Chống thấm nước và bụi: Thiết bị phải đạt tiêu chuẩn IP67 hoặc cao hơn để ngăn chặn nước và bụi xâm nhập, bảo vệ các linh kiện điện tử bên trong.

9.4 Tính Toán Gió Thực

Để phục vụ các ứng dụng định tuyến, điều khiển tàu và đảm bảo an toàn hàng hải, việc xác định chính xác gió thực là rất quan trọng. Gió thực là thành phần gió thực tế tác động lên tàu, khác với gió đo được tại vị trí cảm biến do ảnh hưởng của chuyển động tàu và hướng tàu.

Máy đo gió cần phối hợp với các cảm biến khác để tính toán gió thực:

• Gyro Compass: Cung cấp dữ liệu hướng tàu chính xác, giúp hiệu chỉnh hướng gió đo được thành hướng gió thực.
• Speed Log: Đo tốc độ tàu so với nước, cho phép xác định thành phần gió tương đối và gió thực.
• Hệ thống xử lý dữ liệu: Thu thập và xử lý tín hiệu từ các cảm biến để tính toán vector gió thực theo công thức vector tổng hợp, loại bỏ ảnh hưởng của chuyển động tàu.

Việc tích hợp và đồng bộ dữ liệu từ nhiều cảm biến giúp nâng cao độ chính xác của thông tin gió, hỗ trợ tối ưu hóa hành trình, tiết kiệm nhiên liệu và tăng cường an toàn vận hành.

9.5 Lắp Đặt và Chống Nhiễu

Vị trí lắp đặt máy đo gió ảnh hưởng trực tiếp đến chất lượng dữ liệu thu thập. Để đảm bảo độ chính xác và ổn định, cần lưu ý:

• Tránh nhiễu động khí động học: Lắp đặt thiết bị ở vị trí không bị che khuất hoặc ảnh hưởng bởi cấu trúc tàu như cột buồm, ăng-ten hoặc các bộ phận gây nhiễu gió. Vị trí cao nhất và thoáng đãng thường được ưu tiên.
• Giảm nhiễu điện từ: Khoảng cách an toàn với các thiết bị phát sóng, động cơ điện và hệ thống điện tử khác giúp giảm thiểu nhiễu sóng điện từ gây sai số tín hiệu.
• Thiết bị chống sét: Lắp đặt các thiết bị chống sét chuyên dụng để bảo vệ máy đo gió khỏi các hiện tượng phóng điện do sét đánh, đặc biệt trong môi trường biển và vùng có thời tiết xấu.
• Cáp chống nhiễu: Sử dụng cáp tín hiệu có lớp chống nhiễu chuẩn, có thể là cáp xoắn đôi hoặc cáp có lớp chắn kim loại, giúp duy trì tín hiệu ổn định và giảm thiểu mất mát dữ liệu khi truyền về trung tâm xử lý.
• Kiểm tra định kỳ: Thực hiện kiểm tra và hiệu chuẩn định kỳ sau khi lắp đặt để đảm bảo thiết bị hoạt động đúng thông số kỹ thuật và không bị ảnh hưởng bởi các yếu tố môi trường hoặc lắp đặt sai vị trí.

10. Những Câu Hỏi Thường Gặp (FAQs)

Máy đo gió cơ học sử dụng bộ phận chuyển động vật lý như cốc quay hoặc cánh quạt để xác định vận tốc và hướng gió, tuy nhiên dễ bị hao mòn và cần bảo trì thường xuyên. Trong khi đó, máy đo gió siêu âm vận hành dựa trên sóng âm thanh, không có bộ phận chuyển động, mang lại độ bền cao và độ chính xác ổn định hơn. Máy siêu âm có khả năng đo tức thời các biến động gió, chống nhiễu hiệu quả và phù hợp với môi trường khắc nghiệt như biển nhờ thiết kế chắc chắn và vật liệu chống ăn mòn. Các sự cố phổ biến bao gồm bám bẩn, kẹt cơ học và lỗi tín hiệu, trong đó máy siêu âm ít gặp hơn. Hiệu chuẩn máy đo gió được thực hiện trong hầm gió chuyên dụng để đảm bảo độ chính xác và tin cậy trong quá trình sử dụng.

10.1 Sự Khác Biệt Chính Giữa Máy Đo Gió Cơ Học và Siêu Âm Là Gì?

Máy đo gió cơ học hoạt động dựa trên các bộ phận chuyển động vật lý như cốc quay (cup anemometer) hoặc cánh quạt (propeller anemometer). Khi gió thổi, các bộ phận này quay với tốc độ tỷ lệ thuận với vận tốc gió. Tín hiệu quay được chuyển đổi thành dữ liệu vận tốc và hướng gió thông qua cảm biến cơ học hoặc điện tử. Tuy nhiên, do có bộ phận chuyển động, máy dễ bị hao mòn, ảnh hưởng đến độ chính xác theo thời gian và cần bảo trì định kỳ.

Ngược lại, máy đo gió siêu âm sử dụng sóng âm thanh để đo vận tốc gió mà không cần bộ phận chuyển động. Nguyên lý hoạt động dựa trên việc phát và nhận sóng siêu âm giữa các đầu dò đặt cách nhau theo các hướng khác nhau. Thời gian truyền sóng hoặc sự thay đổi pha sóng được phân tích để xác định vận tốc và hướng gió. Thiết kế này giúp máy có độ bền cao hơn, ít bị ảnh hưởng bởi môi trường và duy trì độ chính xác ổn định trong thời gian dài.

10.2 Máy Đo Gió Siêu Âm Có Chính Xác Hơn Máy Cơ Học Không?

Độ chính xác của máy đo gió siêu âm thường vượt trội so với máy cơ học nhờ các yếu tố sau:

• Không có bộ phận chuyển động: Loại bỏ các lỗi do mài mòn, ma sát và quán tính cơ học, giúp dữ liệu đo không bị trễ hoặc sai lệch khi gió thay đổi nhanh.
• Đo tức thời các cơn gió giật: Máy siêu âm có khả năng phản hồi nhanh, ghi nhận biến động vận tốc gió trong thời gian thực, rất quan trọng trong các ứng dụng khí tượng và hàng hải.
• Khả năng chống nhiễu cao: Công nghệ xử lý tín hiệu số hiện đại giúp loại bỏ các tín hiệu nhiễu từ môi trường như tiếng ồn, rung động hoặc bám bẩn.

Trong khi đó, máy cơ học có thể giảm độ chính xác theo thời gian do hao mòn ổ bi, cốc quay bị biến dạng hoặc bám bẩn, đồng thời phản ứng chậm với biến đổi vận tốc gió đột ngột.

10.3 Có Phải Tất Cả Máy Đo Gió Siêu Âm Đều Hoạt Động Theo Cùng Nguyên Lý?

Không, hiện nay có hai nguyên lý chính được áp dụng trong máy đo gió siêu âm:

• Time-of-Flight (ToF): Đo thời gian truyền sóng âm giữa các đầu dò đặt đối diện nhau. Khi gió thổi, thời gian truyền sóng theo chiều gió sẽ ngắn hơn so với chiều ngược lại. Sự chênh lệch này được tính toán để xác định vận tốc và hướng gió. ToF là phương pháp phổ biến nhất do độ chính xác cao và dễ dàng triển khai.
• Acoustic Resonance: Sử dụng khoang bảo vệ chứa sóng siêu âm cộng hưởng. Khi gió thổi qua, sự thay đổi pha sóng trong khoang được phân tích để xác định vận tốc gió. Phương pháp này có ưu điểm là khả năng chống nhiễu tốt hơn trong môi trường nhiều tạp âm hoặc rung động mạnh.

Mỗi nguyên lý có ưu nhược điểm riêng, tùy thuộc vào yêu cầu ứng dụng và môi trường mà lựa chọn loại máy phù hợp.

10.4 Loại Máy Đo Gió Nào Tốt Nhất Cho Môi Trường Biển Khắc Nghiệt?

Trong môi trường biển, các yếu tố như muối biển ăn mòn, gió mạnh, rung động và nhiệt độ thấp đặt ra nhiều thách thức cho thiết bị đo gió. Máy đo gió siêu âm được đánh giá là lựa chọn tối ưu vì:

• Thiết kế không có bộ phận chuyển động giúp giảm thiểu hư hỏng do ăn mòn và mài mòn cơ học.
• Vật liệu chế tạo cao cấp như hợp kim nhôm, thép không gỉ hoặc composite phủ lớp chống ăn mòn giúp tăng tuổi thọ thiết bị.
• Khả năng chịu rung và va đập tốt nhờ cấu trúc chắc chắn và công nghệ xử lý tín hiệu tiên tiến.
• Phiên bản tích hợp hệ thống sưởi giúp ngăn ngừa đóng băng trên đầu dò trong điều kiện biển lạnh hoặc mùa đông, đảm bảo đo lường liên tục và chính xác.

Máy đo gió cơ học thường không phù hợp với môi trường biển khắc nghiệt do dễ bị kẹt cơ học, ăn mòn và giảm tuổi thọ nhanh chóng.

10.5 Những Sự Cố Vận Hành Thường Gặp Nhất Là Gì?

Các sự cố phổ biến khi vận hành máy đo gió bao gồm:

• Dữ liệu sai lệch do bám bẩn hoặc ổ bi mòn: Với máy cơ học, bụi bẩn, cặn muối hoặc côn trùng có thể bám vào cốc quay hoặc cánh quạt, làm giảm tốc độ quay và gây sai số. Ổ bi mòn cũng làm tăng ma sát, ảnh hưởng đến độ nhạy.
• Kẹt cơ học do hàu hoặc đóng băng: Trong môi trường biển hoặc vùng lạnh, hàu bám hoặc băng tuyết có thể làm kẹt bộ phận chuyển động, khiến máy không hoạt động hoặc đo sai.
• Mất tín hiệu do lỗi nguồn hoặc cáp truyền: Các vấn đề về nguồn điện, kết nối cáp hoặc hư hỏng bộ phận điện tử có thể gây mất dữ liệu hoặc tín hiệu không ổn định.

Đối với máy siêu âm, các sự cố thường liên quan đến bám bẩn đầu dò hoặc lỗi phần mềm xử lý tín hiệu, tuy nhiên tần suất và mức độ nghiêm trọng thấp hơn nhiều so với máy cơ học.

10.6 Máy Đo Gió Được Hiệu Chuẩn Như Thế Nào?

Quy trình hiệu chuẩn máy đo gió thường được thực hiện trong hầm gió chuyên dụng với các bước chính:

• So sánh với thiết bị chuẩn: Máy đo gió được đặt trong hầm gió cùng với thiết bị chuẩn có độ chính xác cao đã được chứng nhận quốc tế.
• Đo trên nhiều mức vận tốc: Hầm gió tạo ra các mức vận tốc gió khác nhau, từ thấp đến cao, để kiểm tra độ chính xác và tuyến tính của máy đo.
• Phân tích sai số: Dữ liệu thu thập được so sánh với giá trị chuẩn để xác định sai số tại từng mức vận tốc.
• Cấp giấy chứng nhận và bảng sai số bù trừ: Kết quả hiệu chuẩn được ghi nhận trong giấy chứng nhận, đồng thời tạo bảng sai số để hiệu chỉnh dữ liệu đo thực tế, đảm bảo độ chính xác khi sử dụng.

Hiệu chuẩn định kỳ là yêu cầu bắt buộc để duy trì độ tin cậy của máy đo gió trong các ứng dụng khoa học, công nghiệp và khí tượng.

Cảm ơn bạn đã đọc bài đến đây !

Nếu bạn cần thêm thông tin, hãy liên hệ chúng tôi theo

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
•
