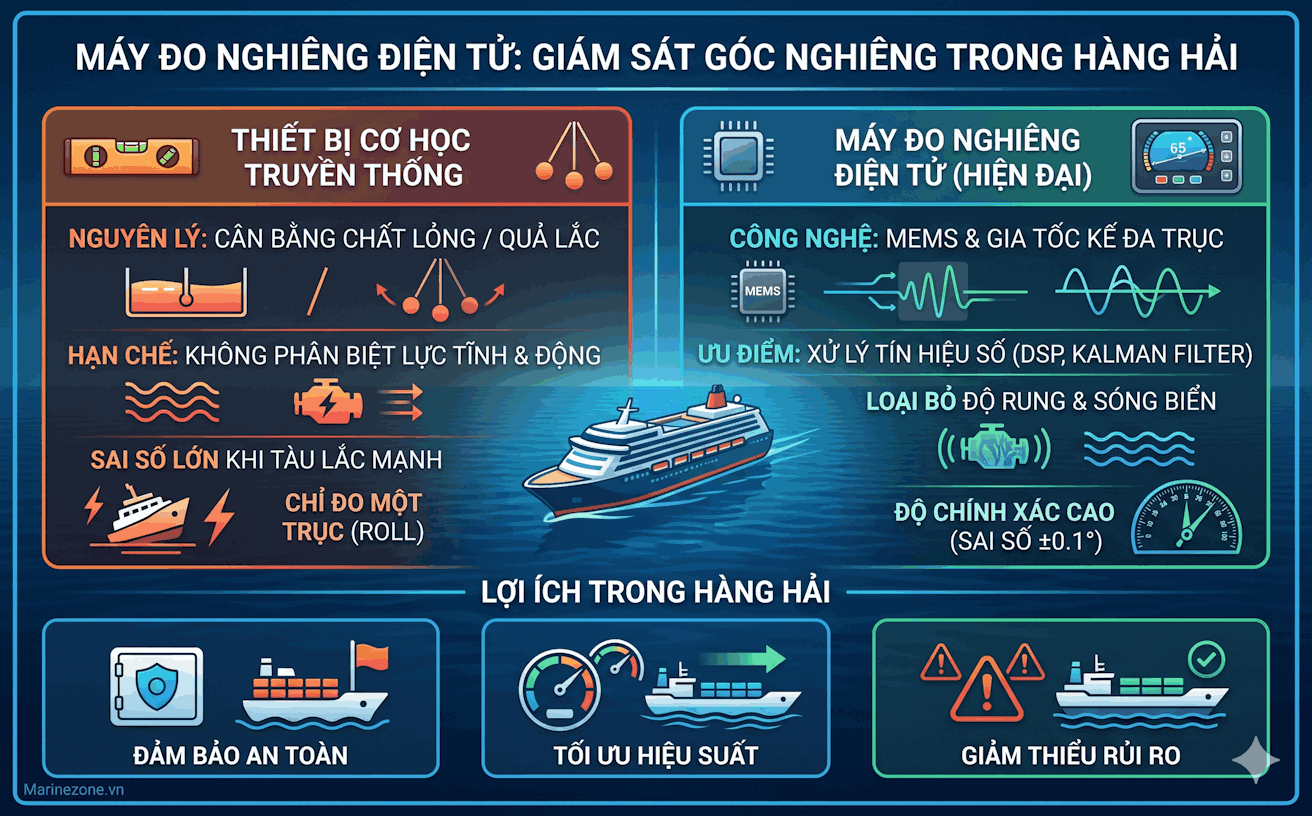

Máy Đo Nghiêng Điện Tử Electronic Inclinometer Là Gì? Vì Sao Phải Thay Thế Máy Cơ Học?

Máy đo nghiêng điện tử (Electronic Inclinometer) là thiết bị đo lường hiện đại, được thiết kế để xác định chính xác góc nghiêng của các vật thể trong không gian ba chiều, đặc biệt ứng dụng rộng rãi trong ngành hàng hải để giám sát độ nghiêng của tàu thuyền trong quá trình vận hành. Khác biệt căn bản so với các thiết bị cơ học truyền thống như bọt thủy (spirit level) hay quả lắc (pendulum), máy đo nghiêng điện tử sử dụng công nghệ cảm biến trạng thái rắn MEMS (Micro-Electro-Mechanical Systems) kết hợp với gia tốc kế đa trục để thu thập dữ liệu góc nghiêng theo thời gian thực với độ chính xác cao.

Các thiết bị cơ học truyền thống dựa trên nguyên lý vật lý đơn giản như sự cân bằng của chất lỏng hoặc chuyển động của quả lắc, tuy dễ sử dụng nhưng không thể phân biệt được giữa lực hấp dẫn tĩnh và các lực gia tốc động học phát sinh do chuyển động của sóng biển hoặc dao động thân tàu. Điều này dẫn đến sai số đo lớn, đặc biệt trong điều kiện thời tiết xấu hoặc khi tàu bị lắc lư mạnh, gây ảnh hưởng nghiêm trọng đến việc đánh giá trạng thái vận hành và an toàn của phương tiện.

Máy đo nghiêng điện tử khắc phục hoàn toàn những hạn chế này nhờ vào việc tích hợp các thuật toán xử lý tín hiệu số phức tạp, bao gồm lọc Kalman và các bộ lọc thông thấp, giúp loại bỏ các dao động động học không mong muốn như độ rung của máy chính, sự lắc lư của sóng biển, từ đó cung cấp giá trị góc nghiêng chính xác với sai số thường chỉ ±0.1 độ. Ngoài ra, thiết bị còn có khả năng tự hiệu chuẩn và bù trừ nhiệt độ, đảm bảo độ ổn định và tin cậy trong suốt quá trình vận hành dài hạn.

Việc sử dụng máy đo nghiêng điện tử không chỉ nâng cao độ chính xác trong giám sát mà còn góp phần quan trọng trong việc đảm bảo an toàn hàng hải, tối ưu hóa hiệu suất vận hành và giảm thiểu rủi ro tai nạn do nghiêng quá mức hoặc hiện tượng lắc cộng hưởng nguy hiểm.

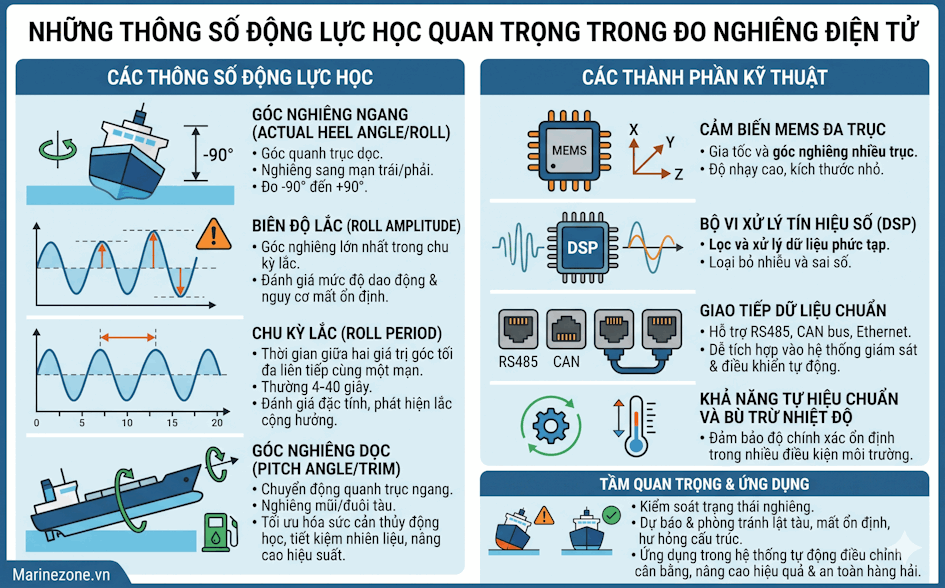

Những Thông Số Động Lực Học Quan Trọng Trong Đo Nghiêng Điện Tử

Máy đo nghiêng điện tử không chỉ đơn thuần cung cấp giá trị góc nghiêng tức thời mà còn đo và phân tích các thông số động lực học quan trọng khác, giúp đánh giá toàn diện trạng thái vận hành của tàu thuyền hoặc các cấu trúc chịu tải nghiêng. Các thông số này bao gồm:

• Góc nghiêng ngang (Actual Heel Angle/Roll): Đây là góc nghiêng quanh trục dọc của tàu, thể hiện mức độ nghiêng sang mạn trái hoặc mạn phải. Phạm vi đo thường nằm trong khoảng từ -90° đến +90°, cho phép theo dõi chính xác các biến động nghiêng trong quá trình vận hành.
• Biên độ lắc (Roll Amplitude): Là giá trị góc nghiêng lớn nhất mà tàu đạt được về phía mạn trái hoặc mạn phải trong một chu kỳ lắc. Thông số này rất quan trọng để đánh giá mức độ dao động và nguy cơ mất ổn định của tàu khi chịu tác động của sóng hoặc gió mạnh.
• Chu kỳ lắc (Roll Period): Thời gian giữa hai giá trị góc nghiêng tối đa liên tiếp về cùng một mạn, thường dao động từ 4 đến 40 giây. Chu kỳ lắc giúp đánh giá đặc tính động học của tàu, phát hiện hiện tượng lắc cộng hưởng có thể gây ra dao động lớn và nguy hiểm, từ đó đưa ra các biện pháp điều chỉnh vận hành phù hợp.
• Góc nghiêng dọc (Pitch Angle/Trim): Chuyển động quanh trục ngang của tàu, thể hiện sự nghiêng về phía mũi hoặc đuôi tàu. Thông số này rất hữu ích trong việc tối ưu hóa sức cản thủy động học, giúp tiết kiệm nhiên liệu và nâng cao hiệu suất vận hành.

Để đạt được độ chính xác và độ tin cậy cao trong việc đo các thông số trên, máy đo nghiêng điện tử thường được trang bị các thành phần kỹ thuật sau:

• Cảm biến MEMS đa trục: Cho phép đo gia tốc và góc nghiêng trên nhiều trục khác nhau với độ nhạy cao và kích thước nhỏ gọn.
• Bộ vi xử lý tín hiệu số (DSP): Thực hiện các thuật toán lọc và xử lý dữ liệu phức tạp nhằm loại bỏ nhiễu và sai số do dao động động học.
• Giao tiếp dữ liệu chuẩn: Hỗ trợ các chuẩn truyền thông như RS485, CAN bus, hoặc Ethernet, giúp dễ dàng tích hợp vào hệ thống giám sát và điều khiển tự động trên tàu.
• Khả năng tự hiệu chuẩn và bù trừ nhiệt độ: Đảm bảo độ chính xác ổn định trong nhiều điều kiện môi trường khác nhau.

Việc phân tích các thông số động lực học này không chỉ giúp kiểm soát trạng thái nghiêng của tàu mà còn hỗ trợ trong việc dự báo và phòng tránh các tình huống nguy hiểm như lật tàu, mất ổn định hoặc hư hỏng cấu trúc do dao động quá mức. Ngoài ra, dữ liệu thu thập được còn được sử dụng trong các hệ thống tự động điều chỉnh cân bằng tàu, nâng cao hiệu quả vận hành và an toàn hàng hải.

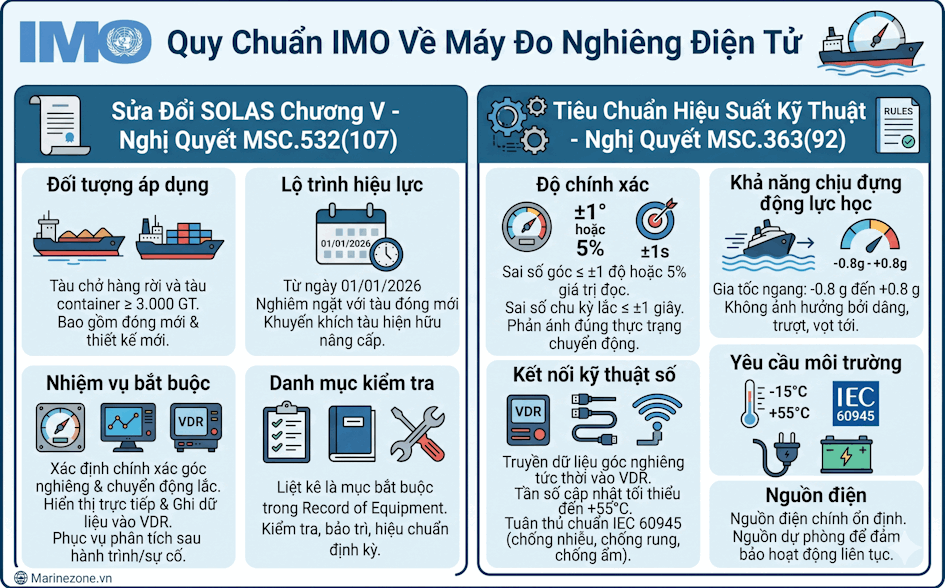

Quy Chuẩn IMO Về Máy Đo Nghiêng Điện Tử

Tổ chức Hàng hải Quốc tế (IMO) đã thiết lập một khung pháp lý chặt chẽ nhằm nâng cao an toàn hàng hải thông qua việc bắt buộc trang bị máy đo nghiêng điện tử trên các tàu chở hàng rời và tàu container có dung tích từ 3.000 GT trở lên. Quy định này được cụ thể hóa trong Nghị quyết MSC.532(107), sửa đổi Chương V của Công ước SOLAS, có hiệu lực từ ngày 01/01/2026 đối với các tàu đóng mới. Việc áp dụng máy đo nghiêng điện tử không chỉ giúp giám sát chính xác trạng thái nghiêng của tàu mà còn hỗ trợ trong việc phân tích các chuyển động lắc, góp phần quan trọng trong việc phòng tránh tai nạn do mất ổn định tàu.

Sửa Đổi SOLAS Chương V - Nghị Quyết MSC.532(107)

Nghị quyết MSC.532(107) đưa ra các yêu cầu bắt buộc nhằm đảm bảo tính đồng bộ và hiệu quả trong việc sử dụng máy đo nghiêng điện tử:

• Đối tượng áp dụng: Tàu chở hàng rời và tàu container có dung tích ≥ 3.000 GT, bao gồm cả tàu đóng mới và các tàu đang trong quá trình thiết kế để đảm bảo phù hợp với tiêu chuẩn mới.
• Lộ trình hiệu lực: Quy định có hiệu lực từ ngày 01/01/2026, áp dụng nghiêm ngặt đối với các tàu đóng mới, đồng thời khuyến khích các tàu hiện hữu nâng cấp thiết bị để đáp ứng tiêu chuẩn.

• Nhiệm vụ bắt buộc: Máy đo nghiêng điện tử phải có khả năng xác định chính xác góc nghiêng và chuyển động lắc của tàu, đồng thời hiển thị trực tiếp và ghi lại dữ liệu này vào Thiết bị lưu trữ dữ liệu hành trình (VDR) để phục vụ công tác phân tích sau hành trình hoặc trong trường hợp xảy ra sự cố.
• Danh mục kiểm tra: Máy đo nghiêng điện tử được liệt kê là mục bắt buộc trong Bản ghi thiết bị (Record of Equipment), đảm bảo việc kiểm tra, bảo trì và hiệu chuẩn định kỳ theo quy định.

Tiêu Chuẩn Hiệu Suất Kỹ Thuật - Nghị Quyết MSC.363(92)

Để đảm bảo tính chính xác và độ tin cậy của máy đo nghiêng điện tử, Nghị quyết MSC.363(92) quy định các tiêu chuẩn kỹ thuật nghiêm ngặt như sau:

• Độ chính xác: Thiết bị phải duy trì sai số góc không vượt quá ±1 độ hoặc 5% giá trị đọc, đồng thời sai số chu kỳ lắc không được vượt quá ±1 giây. Điều này đảm bảo dữ liệu thu thập phản ánh đúng thực trạng chuyển động của tàu trong mọi điều kiện vận hành.
• Khả năng chịu đựng động lực học: Máy đo nghiêng cần duy trì độ chính xác khi chịu gia tốc ngang trong khoảng từ -0.8 g đến +0.8 g, không bị ảnh hưởng bởi các chuyển động phức tạp như dâng, trượt hay vọt tới, vốn là những yếu tố thường gặp trên biển và có thể làm sai lệch kết quả đo.
• Kết nối kỹ thuật số: Thiết bị phải có khả năng truyền dữ liệu góc nghiêng tức thời vào hệ thống VDR với tần số cập nhật tối thiểu 5 Hz, sử dụng giao tiếp hai chiều để đảm bảo dữ liệu được truyền tải liên tục và có thể nhận lệnh từ hệ thống trung tâm.
• Yêu cầu môi trường: Máy đo nghiêng phải hoạt động ổn định trong dải nhiệt độ rộng từ -15°C đến +55°C, đồng thời tuân thủ chuẩn IEC 60945 về thiết bị hàng hải, bao gồm khả năng chống nhiễu điện từ, chống rung và chống ẩm.
• Nguồn điện: Thiết bị cần được cung cấp nguồn điện chính ổn định và có nguồn dự phòng để đảm bảo hoạt động liên tục, tránh gián đoạn trong quá trình vận hành, đặc biệt trong các tình huống khẩn cấp.

Quy Định Của Cục Đăng Kiểm Việt Nam (VR)

Để triển khai hiệu quả các quy định của IMO, Cục Đăng kiểm Việt Nam đã ban hành các quy chuẩn và thông báo kỹ thuật cụ thể, phù hợp với điều kiện thực tế và yêu cầu quản lý trong nước:

• Thông báo kỹ thuật 01TI/26TB: Yêu cầu bắt buộc trang bị thiết bị đo nghiêng điện tử cho các tàu đóng mới từ ngày 01/01/2026, đồng thời hướng dẫn chi tiết về tiêu chuẩn kỹ thuật, phương pháp kiểm tra và bảo trì thiết bị.
• Quy chuẩn QCVN 42:2015/BGTVT: Định nghĩa rõ các tiêu chuẩn kỹ thuật và quy trình đăng kiểm, thẩm định, chứng nhận thiết bị hàng hải, trong đó có máy đo nghiêng điện tử, nhằm đảm bảo thiết bị đáp ứng đầy đủ các yêu cầu về an toàn và hiệu suất.
• Quy chuẩn QCVN 72:2013/BGTVT (VR-SB): Áp dụng cho tàu tuyến sông biển, quy định việc trang bị thước đo độ nghiêng cơ học hoặc điện tử, đồng thời yêu cầu các biện pháp đảm bảo an toàn chịu sóng gió, nhằm nâng cao khả năng vận hành an toàn trong môi trường nước nội địa và ven biển.

Việc tuân thủ các quy chuẩn này không chỉ giúp các chủ tàu và nhà vận hành đáp ứng yêu cầu pháp lý mà còn góp phần nâng cao hiệu quả quản lý an toàn hàng hải, giảm thiểu rủi ro tai nạn do mất ổn định tàu, đồng thời hỗ trợ công tác điều tra và phân tích sự cố một cách chính xác và kịp thời.

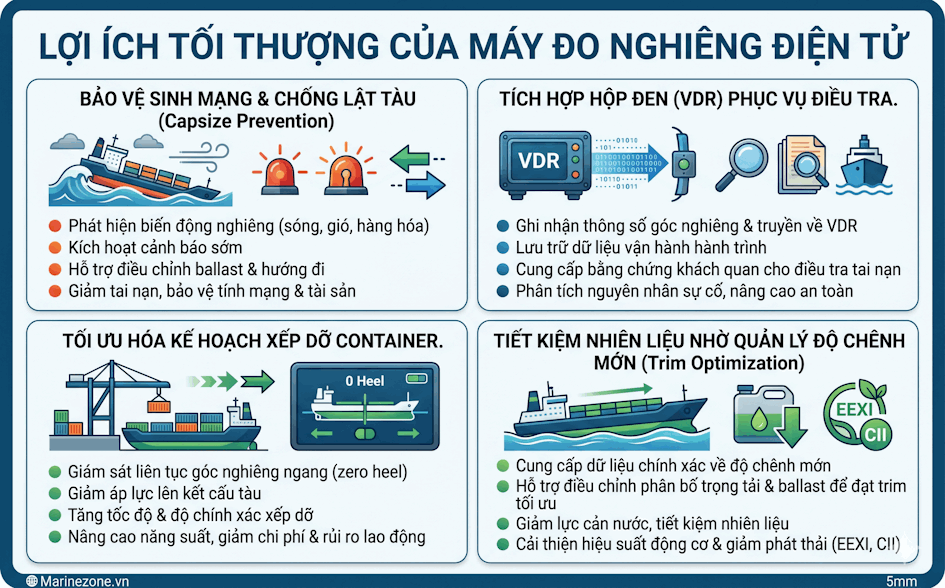

Lợi Ích Tối Thượng Của Máy Đo Nghiêng Điện Tử

Máy đo nghiêng điện tử là thiết bị không thể thiếu trong ngành hàng hải hiện đại, không chỉ giúp tàu thuyền tuân thủ các quy định pháp lý quốc tế mà còn mang lại nhiều lợi ích chuyên sâu về mặt vận hành và an toàn. Thiết bị này sử dụng cảm biến gia tốc và con quay hồi chuyển (gyroscope) để đo chính xác góc nghiêng ngang (heel) và góc nghiêng dọc (pitch) của tàu trong thời gian thực, từ đó hỗ trợ các quyết định vận hành tối ưu.

Bảo Vệ Sinh Mạng & Chống Lật Tàu (Capsize Prevention)

Trong ngành vận tải biển, việc phòng tránh lật tàu là ưu tiên hàng đầu, đặc biệt đối với các tàu chở hàng rời (bulk carriers) có nguy cơ hóa lỏng hàng hóa như quặng, than, hoặc ngũ cốc. Máy đo nghiêng điện tử cung cấp khả năng phát hiện sớm các tình huống nghiêng vượt ngưỡng an toàn thông qua các cảm biến độ nhạy cao, giúp:

• Phát hiện biến động nghiêng bất thường do sóng lớn, gió mạnh hoặc sự dịch chuyển hàng hóa bên trong khoang.
• Kích hoạt hệ thống cảnh báo sớm bằng âm thanh và hình ảnh, giúp thuyền trưởng và thủy thủ đoàn có thời gian phản ứng kịp thời.
• Hỗ trợ điều chỉnh ballast để cân bằng lại trọng tải tàu, giảm thiểu nguy cơ nghiêng quá mức.
• Đề xuất thay đổi hướng đi hoặc tốc độ nhằm giảm tác động của sóng và gió lên tàu.

Việc ứng dụng máy đo nghiêng điện tử trong phòng chống lật tàu đã được chứng minh giúp giảm thiểu tai nạn nghiêm trọng, bảo vệ tính mạng thủy thủ và tài sản hàng hóa.

Tích Hợp Hộp Đen (VDR) Phục Vụ Điều Tra

Máy đo nghiêng điện tử không chỉ cung cấp dữ liệu trực tiếp cho thuyền trưởng mà còn ghi nhận liên tục các thông số góc nghiêng và truyền về Hộp đen (Voyage Data Recorder - VDR). Điều này có ý nghĩa quan trọng trong việc:

• Lưu trữ dữ liệu vận hành chính xác trong suốt hành trình, bao gồm các biến động nghiêng, tốc độ, vị trí và điều kiện môi trường.
• Hỗ trợ điều tra tai nạn hàng hải bằng cách cung cấp bằng chứng khách quan về trạng thái tàu trước và trong sự cố.
• Phân tích nguyên nhân sự cố giúp các nhà điều tra xác định chính xác các yếu tố kỹ thuật hoặc vận hành dẫn đến tai nạn.
• Nâng cao tiêu chuẩn an toàn thông qua việc rút kinh nghiệm và cải tiến quy trình vận hành dựa trên dữ liệu thực tế.

Việc tích hợp máy đo nghiêng với VDR tạo thành một hệ thống giám sát toàn diện, góp phần xây dựng môi trường hàng hải an toàn và minh bạch hơn.

Tối Ưu Hóa Kế Hoạch Xếp Dỡ Container

Trong hoạt động tại cảng, việc duy trì trạng thái nghiêng bằng không (zero heel) của tàu là yếu tố then chốt để đảm bảo an toàn và hiệu quả trong quá trình xếp dỡ container. Máy đo nghiêng điện tử giúp:

• Giám sát liên tục góc nghiêng ngang để đảm bảo tàu không bị nghiêng quá mức trong quá trình nâng hạ hàng hóa.
• Giảm áp lực lên kết cấu tàu bằng cách duy trì cân bằng trọng tải, tránh gây biến dạng hoặc hư hại kết cấu khung tàu.
• Tăng tốc độ và độ chính xác trong công tác xếp dỡ nhờ dữ liệu thời gian thực giúp điều phối hoạt động cần cẩu và thủy thủ đoàn hiệu quả hơn.
• Hạn chế rủi ro mất an toàn lao động do các tình huống nghiêng đột ngột gây nguy hiểm cho nhân viên làm việc trên boong và cảng.

Nhờ đó, máy đo nghiêng điện tử góp phần nâng cao năng suất và giảm thiểu chi phí phát sinh trong quá trình vận chuyển hàng hóa tại cảng.

Tiết Kiệm Nhiên Liệu Nhờ Quản Lý Độ Chênh Mớn (Trim Optimization)

Góc nghiêng dọc (pitch) của tàu ảnh hưởng trực tiếp đến lực cản thủy động học khi tàu di chuyển trên biển. Máy đo nghiêng điện tử cung cấp dữ liệu chính xác về độ chênh mớn, giúp thuyền viên:

• Điều chỉnh tư thế tàu bằng cách thay đổi phân bố trọng tải hoặc điều chỉnh ballast để đạt được trim tối ưu.
• Giảm lực cản nước giúp tàu vận hành trơn tru hơn, từ đó tiết kiệm nhiên liệu đáng kể.
• Cải thiện hiệu suất động cơ và giảm phát thải khí nhà kính, hỗ trợ tàu đạt các chỉ số môi trường như EEXI (Energy Efficiency Existing Ship Index) và CII (Carbon Intensity Indicator).
• Tăng tuổi thọ thiết bị do giảm tải trọng không cần thiết lên hệ thống động lực và kết cấu tàu.

Việc tối ưu hóa trim không chỉ mang lại lợi ích kinh tế mà còn góp phần bảo vệ môi trường biển, phù hợp với xu hướng phát triển bền vững trong ngành vận tải biển hiện nay.

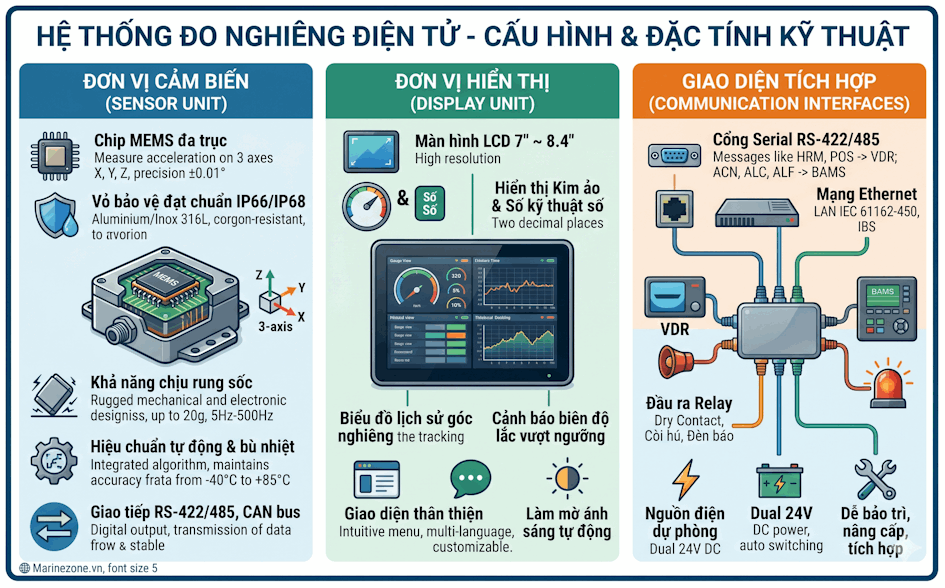

Đặc Tính Kỹ Thuật Và Cấu Hình Hệ Thống

Một hệ thống đo nghiêng điện tử tiêu chuẩn được thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác, độ bền và khả năng hoạt động liên tục trong môi trường công nghiệp và hàng hải. Hệ thống bao gồm các thành phần chính với các đặc tính kỹ thuật và cấu hình chuyên sâu như sau:

Đơn vị Cảm Biến (Sensor Unit)

Đơn vị cảm biến là thành phần trung tâm của hệ thống, chịu trách nhiệm thu thập dữ liệu góc nghiêng và gia tốc trọng trường với độ chính xác cao. Thiết bị sử dụng chip MEMS (Micro-Electro-Mechanical Systems) hiện đại, có khả năng đo gia tốc đa trục với độ phân giải cao và độ ổn định nhiệt tốt. Các đặc điểm kỹ thuật nổi bật bao gồm:

• Chip MEMS đa trục: Đo gia tốc theo 3 trục X, Y, Z với độ nhạy cao, cho phép xác định góc nghiêng chính xác đến ±0.01°.
• Vỏ bảo vệ đạt chuẩn IP66/IP68: Sử dụng vật liệu nhôm hoặc inox 316L, chống ăn mòn và chống thấm nước tuyệt đối, phù hợp với môi trường biển có sương muối và độ ẩm cao.
• Khả năng chịu rung và sốc: Thiết kế cơ khí và điện tử được tối ưu để chịu được rung chấn cơ học lên đến 20g và tần số rung từ 5Hz đến 500Hz, đảm bảo độ bền trong các điều kiện vận hành khắc nghiệt.
• Hiệu chuẩn tự động và bù nhiệt: Tích hợp thuật toán bù nhiệt độ và tự động hiệu chuẩn để duy trì độ chính xác trong dải nhiệt độ từ -40°C đến +85°C.
• Giao tiếp tín hiệu: Xuất tín hiệu dạng số chuẩn RS-422/485 hoặc CAN bus, đảm bảo truyền dữ liệu ổn định và chống nhiễu cao trong môi trường công nghiệp.

Đơn vị Hiển Thị (Display Unit)

Đơn vị hiển thị được thiết kế để cung cấp thông tin trực quan và dễ dàng theo dõi cho người vận hành. Màn hình LCD kích thước từ 7 đến 8.4 inch có độ phân giải cao, hỗ trợ hiển thị đa dạng các dạng dữ liệu:

• Hiển thị góc nghiêng dạng kim đồng hồ ảo: Cho phép người dùng quan sát nhanh góc nghiêng hiện tại với độ chính xác cao, mô phỏng kim đồng hồ truyền thống giúp dễ dàng nhận biết biến động.
• Hiển thị số kỹ thuật số: Cung cấp giá trị góc nghiêng chính xác đến hai chữ số thập phân, hỗ trợ các phép đo và phân tích chi tiết.
• Chức năng làm mờ ánh sáng tự động: Điều chỉnh độ sáng màn hình dựa trên điều kiện ánh sáng môi trường, đặc biệt hữu ích trong ca gác đêm để tránh gây chói mắt và giảm tiêu hao năng lượng.
• Biểu đồ lịch sử góc nghiêng: Hiển thị dữ liệu biến động góc nghiêng theo thời gian thực, giúp theo dõi xu hướng và phát hiện các dao động bất thường.
• Biên độ lắc và cảnh báo: Tích hợp chức năng cảnh báo khi biên độ lắc vượt ngưỡng cho phép, hỗ trợ người vận hành kịp thời xử lý tình huống.
• Giao diện người dùng thân thiện: Hệ thống menu trực quan, hỗ trợ đa ngôn ngữ và tùy chỉnh các tham số hiển thị theo yêu cầu vận hành.

Giao Diện Tích Hợp (Communication Interfaces)

• Cổng Serial RS-422/485: Hỗ trợ truyền dữ liệu bản tin định dạng chuẩn như $HRM (Heading, Roll, and Motion), $POS (Position) sang các thiết bị ghi dữ liệu hành trình (VDR - Voyage Data Recorder). Đồng thời, kết nối với hệ thống báo động BAMS (Bridge Alarm Monitoring System) qua các bản tin $ACN (Alarm Condition), $ALC (Alarm Clear), $ALF (Alarm Fault), đảm bảo cảnh báo kịp thời và chính xác.
• Cổng Mạng Ethernet: Tích hợp chuẩn LAN IEC 61162-450, cho phép kết nối trực tiếp vào hệ thống buồng lái IBS (Integrated Bridge System). Chuẩn này hỗ trợ truyền dữ liệu theo giao thức mạng hiện đại, đảm bảo tốc độ cao và độ tin cậy trong việc đồng bộ dữ liệu giữa các thiết bị trên tàu.
• Đầu ra Relay (Dry Contact): Cung cấp tín hiệu đóng/mở mạch điện để kích hoạt các thiết bị cảnh báo vật lý như còi hú, đèn báo hiệu. Relay được thiết kế với khả năng chịu tải cao, thời gian phản hồi nhanh, đảm bảo hoạt động ổn định trong các tình huống khẩn cấp.
• Nguồn điện dự phòng: Hệ thống sử dụng nguồn điện kép 24V DC với cơ chế chuyển đổi tự động khi mất nguồn chính. Điều này đảm bảo thiết bị hoạt động liên tục không gián đoạn, đặc biệt quan trọng trong các ứng dụng hàng hải và công nghiệp đòi hỏi độ tin cậy cao.

Toàn bộ hệ thống được thiết kế với tiêu chí dễ dàng bảo trì, nâng cấp và mở rộng. Các thành phần đều có khả năng tương thích cao với các tiêu chuẩn quốc tế, giúp tích hợp linh hoạt vào các hệ thống quản lý và giám sát hiện có.

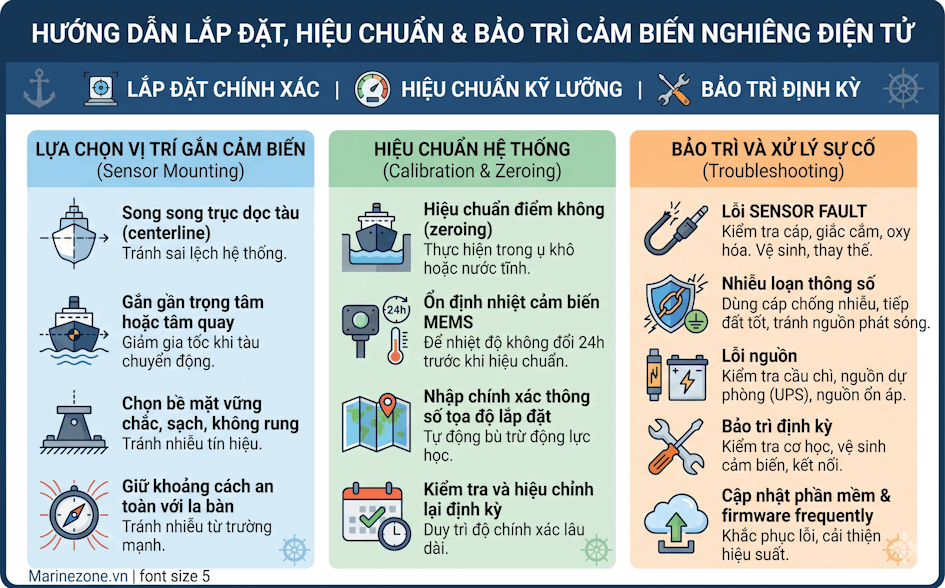

Bí Quyết Lắp Đặt, Hiệu Chuẩn Và Bảo Trì

Việc lắp đặt cảm biến nghiêng điện tử cần đảm bảo vị trí chính xác, gần trọng tâm và trên bề mặt vững chắc để giảm thiểu sai số và nhiễu tín hiệu. Quá trình hiệu chuẩn bao gồm zeroing trong điều kiện ổn định, ổn định nhiệt cho cảm biến MEMS và nhập đúng thông số tọa độ lắp đặt nhằm đảm bảo độ chính xác và tin cậy của hệ thống. Bảo trì định kỳ và xử lý sự cố kịp thời như lỗi sensor fault, nhiễu tín hiệu, và lỗi nguồn là yếu tố then chốt để duy trì hiệu suất hoạt động. Ngoài ra, việc cập nhật phần mềm và firmware thường xuyên giúp cải thiện hiệu suất và tăng cường khả năng tương thích của thiết bị.

Lựa Chọn Vị Trí Gắn Cảm Biến (Sensor Mounting)

Việc lắp đặt cảm biến đúng vị trí không chỉ ảnh hưởng đến độ chính xác mà còn quyết định độ bền và tính ổn định của hệ thống đo nghiêng điện tử. Để đạt được hiệu quả tối ưu, cần chú ý các yếu tố kỹ thuật sau:

• Đảm bảo cảm biến đặt song song với trục dọc của tàu (centerline): Việc này giúp cảm biến đo chính xác các biến đổi góc nghiêng theo phương dọc, tránh sai số do lệch trục. Nếu cảm biến bị nghiêng lệch, kết quả đo sẽ bị sai lệch hệ thống, gây khó khăn trong việc hiệu chuẩn và xử lý dữ liệu.
• Gắn gần trọng tâm hoặc tâm quay: Vị trí này giúp giảm thiểu ảnh hưởng của các gia tốc ly tâm và gia tốc tiếp tuyến khi tàu chuyển động. Gia tốc ly tâm và tiếp tuyến có thể tạo ra các dao động giả, làm sai lệch kết quả đo nghiêng. Đặt cảm biến gần trọng tâm giúp tín hiệu đo phản ánh chính xác trạng thái nghiêng thực tế của tàu.
• Chọn bề mặt vững chắc, sạch sẽ, không bị móp méo hay rung lắc: Bề mặt lắp đặt phải đảm bảo không có hiện tượng rung động cơ học hoặc biến dạng cơ học trong quá trình vận hành. Rung lắc hoặc bề mặt không ổn định sẽ gây ra nhiễu tín hiệu, làm giảm độ chính xác và độ tin cậy của cảm biến. Trước khi lắp đặt, cần vệ sinh sạch sẽ bề mặt để loại bỏ bụi bẩn, dầu mỡ hoặc các tạp chất khác có thể ảnh hưởng đến tiếp xúc cơ học.
• Giữ khoảng cách an toàn với la bàn để tránh nhiễu từ trường: Cảm biến nghiêng điện tử, đặc biệt là các loại sử dụng công nghệ MEMS, rất nhạy cảm với từ trường mạnh. Việc đặt cảm biến quá gần la bàn hoặc các thiết bị phát sinh từ trường mạnh có thể gây nhiễu tín hiệu, làm sai lệch kết quả đo. Khoảng cách tối thiểu nên được xác định dựa trên đặc tính kỹ thuật của từng loại cảm biến và thiết bị xung quanh.

Hiệu Chuẩn Hệ Thống (Calibration & Zeroing)

Hiệu chuẩn là bước quan trọng để đảm bảo hệ thống đo nghiêng hoạt động chính xác và ổn định trong mọi điều kiện vận hành. Quá trình này bao gồm các bước chi tiết sau:

• Hiệu chuẩn điểm không (zeroing): Nên thực hiện khi tàu nằm trong ụ khô hoặc vùng nước tĩnh lặng, đảm bảo trạng thái cân bằng mớn nước. Điều kiện này giúp loại bỏ các yếu tố ngoại cảnh như sóng, gió hoặc dòng chảy gây dao động tín hiệu. Việc zeroing đúng cách giúp xác định điểm chuẩn chính xác, từ đó các phép đo sau này sẽ có độ tin cậy cao hơn.
• Ổn định nhiệt cho cảm biến MEMS: Các cảm biến MEMS rất nhạy cảm với biến đổi nhiệt độ. Do đó, cần để cảm biến hoạt động ổn định trong môi trường nhiệt độ không đổi ít nhất 24 giờ trước khi tiến hành hiệu chuẩn. Quá trình ổn định nhiệt giúp giảm thiểu sai số do trôi nhiệt và đảm bảo các thông số đo được phản ánh chính xác.
• Nhập chính xác thông số tọa độ lắp đặt: Thông số này bao gồm vị trí cảm biến trên tàu, chiều cao lắp đặt, và các góc lệch nếu có. Việc nhập chính xác các thông số này giúp hệ thống tự động bù trừ các ảnh hưởng động lực học như dao động, gia tốc ly tâm, và các chuyển động phức tạp khác của tàu. Nếu thông số không chính xác, kết quả đo sẽ bị sai lệch và khó khăn trong việc phân tích dữ liệu.
• Kiểm tra và hiệu chỉnh lại định kỳ: Do các yếu tố môi trường và hao mòn thiết bị, hiệu chuẩn cần được thực hiện định kỳ theo khuyến cáo của nhà sản xuất hoặc sau mỗi lần bảo trì lớn để duy trì độ chính xác lâu dài.

Bảo Trì và Xử Lý Sự Cố (Troubleshooting)

Máy đo nghiêng điện tử, mặc dù ít hỏng hóc cơ học, nhưng vẫn có thể gặp phải một số lỗi phổ biến ảnh hưởng đến hiệu suất và độ tin cậy của hệ thống. Việc bảo trì định kỳ và xử lý sự cố kịp thời là rất cần thiết:

• Lỗi SENSOR FAULT: Đây là lỗi phổ biến nhất, thường do mất tín hiệu từ cảm biến. Nguyên nhân chủ yếu bao gồm cáp tín hiệu bị đứt, giắc cắm bị oxy hóa hoặc lỏng lẻo. Để xử lý, cần kiểm tra toàn bộ đường truyền tín hiệu, vệ sinh hoặc thay thế giắc cắm, và thay cáp nếu phát hiện đứt hoặc hư hỏng. Ngoài ra, kiểm tra các điểm tiếp xúc điện để đảm bảo không có hiện tượng ăn mòn hoặc oxi hóa gây gián đoạn tín hiệu.
• Nhiễu loạn thông số: Nhiễu tín hiệu có thể do cáp tín hiệu không được thiết kế chống nhiễu hoặc hệ thống tiếp đất kém. Để khắc phục, cần sử dụng cáp tín hiệu có lớp chống nhiễu tốt, đảm bảo hệ thống tiếp đất đúng tiêu chuẩn kỹ thuật. Ngoài ra, tránh đặt cáp tín hiệu gần các nguồn phát sóng điện từ mạnh như động cơ điện, biến tần hoặc các thiết bị phát sóng vô tuyến để giảm thiểu nhiễu.
• Lỗi nguồn: Các lỗi liên quan đến nguồn điện như đứt cầu chì, mất nguồn dự phòng hoặc nguồn không ổn định có thể làm thiết bị ngừng hoạt động hoặc hoạt động không ổn định. Cần kiểm tra hệ thống cấp nguồn thường xuyên, thay thế cầu chì đúng loại khi bị đứt, và đảm bảo nguồn dự phòng luôn sẵn sàng hoạt động. Sử dụng bộ nguồn ổn áp và bộ lưu điện (UPS) để bảo vệ thiết bị khỏi các sự cố nguồn đột ngột.
• Bảo trì định kỳ: Bao gồm kiểm tra cơ học, vệ sinh cảm biến và các bộ phận liên quan, kiểm tra kết nối điện và phần mềm điều khiển. Việc bảo trì định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng, giảm thiểu thời gian ngừng hoạt động và kéo dài tuổi thọ thiết bị.
• Cập nhật phần mềm và firmware: Đảm bảo hệ thống luôn được cập nhật phiên bản mới nhất để khắc phục các lỗi phần mềm, cải thiện hiệu suất và bổ sung các tính năng mới. Việc này cũng giúp tăng cường khả năng tương thích với các thiết bị và hệ thống khác.

Đánh Giá Các Thương Hiệu Máy Đo Nghiêng Nổi Bật Thị Trường

Các thương hiệu máy đo nghiêng điện tử uy tín hiện nay bao gồm:

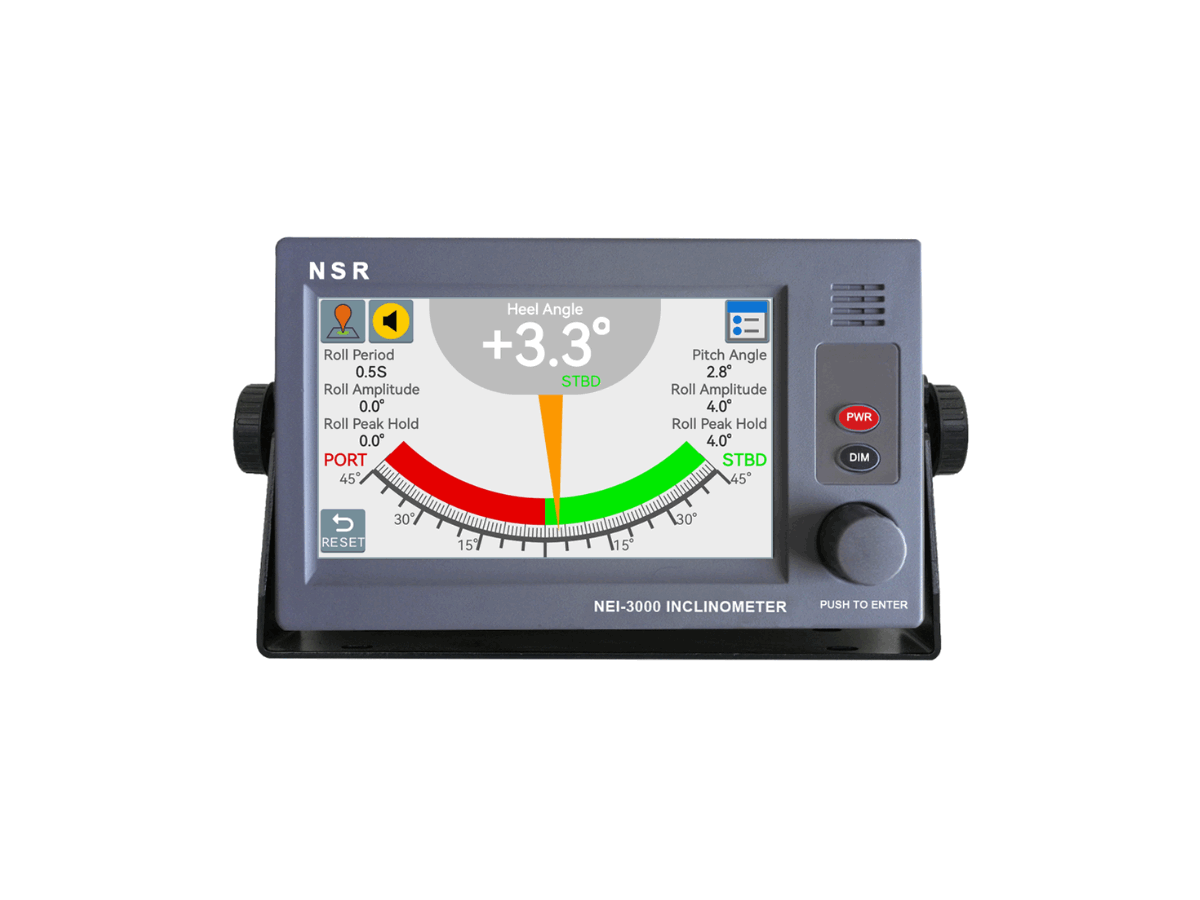

1. NSR Marine (Mã: NEI-3000)

Công nghệ màn hình cảm ứng Android 7 inch của NSR Marine NEI-3000 mang lại trải nghiệm người dùng trực quan và dễ dàng thao tác ngay cả trong điều kiện biển động. Thiết bị được trang bị đầy đủ các cổng ra chuẩn NMEA hỗ trợ tích hợp với các hệ thống GNSS, VDR (Voyage Data Recorder), và BAMS (Bridge Alarm Monitoring System), giúp tăng cường khả năng giám sát và quản lý tàu.

Đặc biệt, NEI-3000 đã đạt được các chứng nhận quốc tế quan trọng như DNV (Det Norske Veritas) và CCS (China Classification Society), đảm bảo độ tin cậy và tuân thủ các tiêu chuẩn an toàn hàng hải quốc tế. Thiết bị phù hợp cho các tàu chở hàng rời quốc tế, cung cấp giải pháp đo nghiêng với giá thành hợp lý mà không làm giảm chất lượng và độ chính xác.

Về mặt kỹ thuật, NEI-3000 sử dụng cảm biến gia tốc và con quay hồi chuyển (gyroscope) hiện đại, cho phép đo nghiêng với độ chính xác cao, ổn định trong môi trường biển khắc nghiệt. Hệ thống phần mềm tích hợp hỗ trợ phân tích dữ liệu nghiêng theo thời gian thực, giúp thuyền trưởng và kỹ thuật viên có thể đưa ra quyết định nhanh chóng và chính xác.

2. Daniamant (Mã: DanEI-300)

Daniamant DanEI-300 là thiết bị máy đo nghiêng đầu tiên được phê duyệt Wheelmark theo luật IMO mới, chứng minh sự tuân thủ nghiêm ngặt các tiêu chuẩn an toàn và hiệu suất hàng hải quốc tế. Thiết bị có khả năng tính toán 6 bậc tự do (6 degrees of freedom - 6DOF), bao gồm các chuyển động roll, pitch, yaw, surge, sway và heave, giúp mô phỏng chính xác chuyển động của tàu trên biển.

Điểm nổi bật của DanEI-300 là khả năng bù trừ chuyển động heave và sway xuất sắc, điều này rất quan trọng đối với các loại tàu kéo và tàu dầu hóa chất, nơi mà sự ổn định và an toàn trong quá trình vận hành là ưu tiên hàng đầu. Thiết bị sử dụng cảm biến quán tính (IMU) tiên tiến kết hợp với thuật toán xử lý tín hiệu phức tạp để giảm thiểu sai số do các chuyển động không mong muốn.

Giao diện người dùng thân thiện, tích hợp các cảnh báo màu sắc và âm thanh giúp thuyền trưởng dễ dàng nhận biết tình trạng nghiêng của tàu, từ đó có thể điều chỉnh kịp thời để tránh các rủi ro tiềm ẩn.

3. Hoppe Marine

Hoppe Marine cung cấp máy đo nghiêng với độ chính xác cực kỳ cao, đạt 0.11° RMS, phù hợp cho các siêu tàu container và các tàu hàng lớn tại Châu Âu. Thiết bị được trang bị màn hình 5.7 inch sắc nét, sử dụng vi xử lý ARM Cortex A9 mạnh mẽ, đảm bảo xử lý dữ liệu nhanh chóng và ổn định.

Khả năng kết nối Ethernet cho phép tích hợp dễ dàng với các hệ thống điều khiển và giám sát trên tàu, đồng thời hỗ trợ truyền dữ liệu liên tục và bảo mật cao. Hoppe Marine chú trọng vào việc phát triển phần mềm với giao diện trực quan, cung cấp các biểu đồ và báo cáo chi tiết về trạng thái nghiêng tàu theo thời gian thực.

Thiết bị này được đánh giá là giải pháp hàng đầu cho các tàu container siêu lớn, nơi mà độ chính xác và độ tin cậy của máy đo nghiêng là yếu tố quyết định đến an toàn vận hành và hiệu quả khai thác.

4. JRC (Japan Radio Co.)

JRC cung cấp máy đo nghiêng với màn hình cảm ứng lớn 8.4 inch, mang lại khả năng hiển thị thông tin rõ ràng và chi tiết. Thiết bị tương thích hoàn hảo với hệ thống buồng lái JRC, giúp đồng bộ hóa dữ liệu và tối ưu hóa quy trình vận hành trên tàu.

Đặc điểm kỹ thuật nổi bật bao gồm khả năng tích hợp sâu với các thiết bị điện tử hàng hải khác của JRC như radar, hệ thống định vị và hệ thống thông tin hàng hải, tạo thành một hệ sinh thái điều khiển tàu đồng bộ và hiệu quả.

Máy đo nghiêng JRC được thiết kế đặc biệt phù hợp với các tàu Nhật Bản và các hệ thống đồng bộ, đảm bảo độ tin cậy cao trong điều kiện vận hành khắc nghiệt và yêu cầu kỹ thuật nghiêm ngặt.

5. Shanghai Rongde (Mã: RDYB-510)

Shanghai Rongde RDYB-510 sở hữu thiết kế cổ điển với vòng LED Analog kết hợp với màn hình số kỹ thuật số, tạo nên sự cân bằng giữa truyền thống và hiện đại. Thiết bị đã được chứng nhận bởi các tổ chức uy tín như LR (Lloyd’s Register) và CCS, đảm bảo tiêu chuẩn chất lượng và an toàn hàng hải.

RDYB-510 được ưa chuộng tại thị trường Việt Nam nhờ chi phí đầu tư thấp và dễ dàng bảo trì, phù hợp với các tàu nhỏ và vừa. Thiết bị sử dụng cảm biến quán tính cơ bản nhưng vẫn đảm bảo độ chính xác cần thiết cho các ứng dụng hàng hải phổ biến.

Giao diện đơn giản, dễ sử dụng giúp kỹ thuật viên và thuyền trưởng nhanh chóng làm quen và vận hành thiết bị hiệu quả. Ngoài ra, thiết bị có khả năng hoạt động ổn định trong môi trường biển với độ ẩm và nhiệt độ biến đổi.

6. John Lilley & Gillie (Mã: NT1750 EPR)

John Lilley & Gillie NT1750 EPR là sản phẩm hợp tác với Navitron, mang đến giải pháp máy đo nghiêng với chứng nhận MED TUV SUD, đáp ứng các tiêu chuẩn an toàn và chất lượng châu Âu. Thiết bị có giao diện tùy biến cao, đặc biệt phù hợp cho các tàu kéo.

Điểm mạnh của NT1750 EPR là dải màu cảnh báo nguy hiểm được thiết kế trực quan, giúp thuyền trưởng và đội ngũ vận hành phản ứng nhanh khi dây cáp kéo căng hoặc khi tàu có dấu hiệu nghiêng vượt mức an toàn. Hệ thống cảnh báo này góp phần giảm thiểu rủi ro tai nạn và hư hỏng thiết bị kéo.

Thiết bị sử dụng công nghệ cảm biến quán tính hiện đại kết hợp với phần mềm phân tích dữ liệu nâng cao, cung cấp thông tin chính xác và kịp thời về trạng thái nghiêng và chuyển động của tàu trong quá trình vận hành.

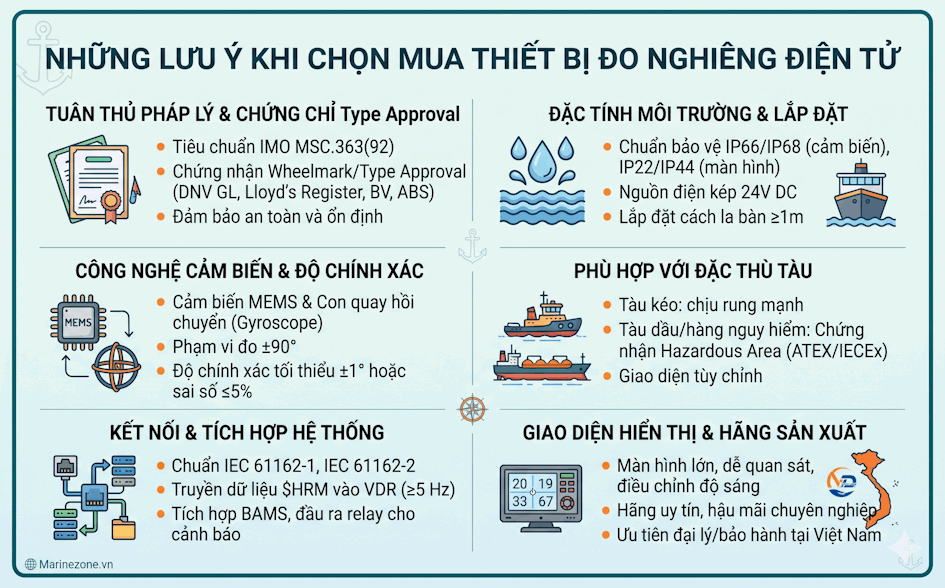

Những Lưu Ý Khi Chọn Mua Thiết Bị Đo Nghiêng Điện Tử

Tính tuân thủ pháp lý và chứng chỉ phê duyệt kiểu (Type Approval): Việc lựa chọn thiết bị đo nghiêng điện tử bắt buộc phải dựa trên các tiêu chuẩn pháp lý nghiêm ngặt nhằm đảm bảo an toàn và hiệu quả vận hành trên tàu biển. Thiết bị cần tuân thủ tiêu chuẩn MSC.363(92) do IMO ban hành, đây là tiêu chuẩn quốc tế quy định về thiết bị đo nghiêng và thiết bị đo góc nghiêng trên tàu. Ngoài ra, thiết bị phải có chứng nhận Wheelmark hoặc Type Approval được cấp bởi các tổ chức đăng kiểm quốc tế uy tín như DNV GL, Lloyd’s Register, Bureau Veritas, hoặc ABS. Chứng nhận này không chỉ xác nhận thiết bị đáp ứng các yêu cầu kỹ thuật mà còn đảm bảo khả năng hoạt động ổn định trong môi trường hàng hải khắc nghiệt.

Lựa chọn công nghệ cảm biến và độ chính xác: Công nghệ cảm biến là yếu tố quyết định đến hiệu suất và độ tin cậy của thiết bị đo nghiêng. Hiện nay, cảm biến MEMS (Micro-Electro-Mechanical Systems) và con quay hồi chuyển (gyroscope) là hai công nghệ phổ biến nhất. Cảm biến MEMS có ưu điểm về kích thước nhỏ gọn, tiêu thụ năng lượng thấp và khả năng lọc nhiễu tốt nhờ tích hợp các thuật toán xử lý tín hiệu số. Con quay hồi chuyển cung cấp độ ổn định cao trong đo góc nghiêng, đặc biệt trong các điều kiện rung lắc mạnh. Thiết bị nên có khả năng đo góc nghiêng trong phạm vi ±90°, với độ chính xác tối thiểu ±1° hoặc sai số không vượt quá 5% giá trị đọc. Độ chính xác này đảm bảo dữ liệu đo đủ tin cậy để phục vụ các hệ thống điều khiển tự động và cảnh báo an toàn trên tàu.

Khả năng kết nối và tích hợp hệ thống: Thiết bị đo nghiêng điện tử cần hỗ trợ các chuẩn giao tiếp dữ liệu hàng hải hiện đại, đặc biệt là IEC 61162-1 và IEC 61162-2, nhằm đảm bảo khả năng truyền dữ liệu ổn định và tương thích với các thiết bị khác trên tàu. Dữ liệu góc nghiêng phải được truyền dưới dạng câu lệnh $HRM vào hệ thống VDR (Voyage Data Recorder) với tần số cập nhật tối thiểu 5 Hz để ghi nhận chính xác các biến động trong quá trình vận hành. Ngoài ra, thiết bị cần tích hợp được với hệ thống báo động BAMS (Bridge Alarm Management System) để cảnh báo kịp thời khi góc nghiêng vượt ngưỡng an toàn. Đầu ra relay vật lý cũng rất quan trọng để kích hoạt các thiết bị cảnh báo độc lập như còi hú hoặc đèn báo hiệu, giúp tăng cường an toàn vận hành.

Đặc tính môi trường và lắp đặt: Thiết bị đo nghiêng phải được thiết kế để chịu được các điều kiện môi trường khắc nghiệt trên biển như độ ẩm cao, nước mặn, bụi bẩn và rung động liên tục. Cảm biến nên đạt chuẩn bảo vệ IP66 hoặc IP68, đảm bảo chống bụi và chống thấm nước ngay cả khi bị ngập nước trong thời gian dài. Màn hình hiển thị cần có chuẩn IP22 hoặc IP44 để chống bụi và nước bắn, phù hợp với môi trường cầu tàu hoặc phòng điều khiển. Nguồn điện cung cấp cho thiết bị thường là 24V DC với thiết kế nguồn điện kép để đảm bảo hoạt động liên tục khi một nguồn bị gián đoạn. Khi lắp đặt, cần giữ khoảng cách an toàn tối thiểu với la bàn từ 1 mét trở lên để tránh nhiễu từ trường ảnh hưởng đến độ chính xác của cả hai thiết bị.

Phù hợp với đặc thù loại tàu: Mỗi loại tàu có yêu cầu kỹ thuật và môi trường vận hành khác nhau, do đó thiết bị đo nghiêng cần được lựa chọn phù hợp với đặc thù từng loại tàu. Ví dụ, tàu kéo thường có dao động lớn và cần thiết bị có khả năng chịu rung động mạnh, trong khi tàu dầu hóa chất hoặc tàu chở hàng nguy hiểm yêu cầu thiết bị có chứng nhận phù hợp với khu vực nguy hiểm (Hazardous Area Certification) như ATEX hoặc IECEx để đảm bảo an toàn phòng chống cháy nổ. Giao diện người dùng cũng cần được tùy chỉnh phù hợp với từng loại tàu, giúp thủy thủ dễ dàng thao tác và theo dõi thông số trong điều kiện làm việc áp lực cao.

Giao diện hiển thị và hãng sản xuất: Màn hình hiển thị của thiết bị đo nghiêng cần có kích thước đủ lớn để quan sát rõ ràng các thông số góc nghiêng trong mọi điều kiện ánh sáng, đồng thời có chức năng điều chỉnh độ sáng hoặc làm mờ để tránh chói mắt khi làm việc ban đêm. Ưu tiên lựa chọn các thương hiệu uy tín trên thị trường có lịch sử phát triển lâu dài và dịch vụ hậu mãi chuyên nghiệp, đảm bảo cung cấp linh kiện thay thế và hỗ trợ kỹ thuật nhanh chóng. Việc có đại lý hoặc trung tâm bảo hành tại Việt Nam là một lợi thế lớn, giúp giảm thiểu thời gian gián đoạn vận hành do sự cố thiết bị.

Câu Hỏi Thường Gặp (FAQs)

Máy đo nghiêng điện tử sử dụng công nghệ cảm biến MEMS và thuật toán lọc nhiễu tiên tiến để đo góc nghiêng chính xác, vượt trội hơn các thiết bị cơ học truyền thống. Theo quy định IMO từ năm 2026, các tàu chở hàng rời và container trên 3.000 GT phải trang bị thiết bị này nhằm nâng cao an toàn vận hành. Dù không bắt buộc nâng cấp cho tàu đóng trước 2026, việc retrofit được khuyến khích để cải thiện độ chính xác và tích hợp hệ thống hiện đại. Ngoài góc nghiêng ngang, thiết bị còn đo góc nghiêng dọc, biên độ và chu kỳ lắc, giúp đánh giá trạng thái tàu toàn diện. Việc lắp đặt cần tuân thủ nguyên tắc định vị chính xác và hiệu chuẩn kỹ lưỡng để tránh sai số. Máy đo nghiêng điện tử cũng tích hợp với Hộp đen, hệ thống báo động và thiết bị cảnh báo trên buồng lái, đảm bảo giám sát liên tục và phản ứng kịp thời.

Câu hỏi 1: Máy đo nghiêng điện tử khác gì so với máy đo nghiêng quả lắc/bọt thủy truyền thống? Tại sao phải chuyển đổi?

Trả lời: Máy đo nghiêng cơ học truyền thống, như máy đo nghiêng quả lắc hoặc bọt thủy, dựa trên nguyên lý vật lý đơn giản để xác định góc nghiêng dựa trên trọng lực. Tuy nhiên, các thiết bị này không thể phân biệt được giữa lực hấp dẫn tĩnh và các gia tốc động học phát sinh do chuyển động của tàu như lắc lư, dao động hay sóng biển. Điều này dẫn đến sai số lớn trong việc đo góc nghiêng thực tế, đặc biệt trong điều kiện biển động mạnh.

Ngược lại, máy đo nghiêng điện tử sử dụng cảm biến MEMS (Micro-Electro-Mechanical Systems) có khả năng đo gia tốc và góc nghiêng với độ nhạy cao. Kết hợp với các thuật toán lọc nhiễu tiên tiến như Kalman Filter hoặc thuật toán lọc trung bình động, thiết bị có thể loại bỏ ảnh hưởng của các gia tốc động học, chỉ giữ lại thành phần lực hấp dẫn tĩnh để xác định góc nghiêng chính xác. Độ chính xác của máy đo nghiêng điện tử thường đạt tới ±0.1 độ, vượt trội so với các thiết bị cơ học.

Việc chuyển đổi sang máy đo nghiêng điện tử không chỉ nâng cao độ chính xác mà còn giúp cung cấp dữ liệu thời gian thực liên tục, hỗ trợ hệ thống cảnh báo sớm và các thiết bị tự động trên tàu, góp phần tăng cường an toàn vận hành và giảm thiểu rủi ro do lắc tàu gây ra.

Câu hỏi 2: Quy định mới nhất của IMO về máy đo nghiêng điện tử là gì? Tàu nào bắt buộc phải lắp đặt?

Trả lời: Theo Nghị quyết MSC.532(107) sửa đổi Chương V của Công ước SOLAS (Safety of Life at Sea), từ ngày 01/01/2026, tất cả các tàu chở hàng rời (bulk carriers) và tàu container có dung tích từ 3.000 GT trở lên khi đóng mới phải được trang bị máy đo nghiêng điện tử. Thiết bị này phải có khả năng ghi lại và hiển thị chuyển động lắc tàu theo thời gian thực, đồng thời truyền dữ liệu vào hệ thống Hộp đen (VDR - Voyage Data Recorder).

Quy định này nhằm mục đích nâng cao khả năng giám sát và phân tích chuyển động tàu, giúp phát hiện sớm các hiện tượng lắc cộng hưởng hoặc bất ổn định có thể gây nguy hiểm cho tàu và hàng hóa. Việc bắt buộc trang bị máy đo nghiêng điện tử cũng đồng nghĩa với việc các thiết bị cơ học truyền thống sẽ dần bị loại bỏ trong các tàu mới, đảm bảo tiêu chuẩn kỹ thuật hiện đại và đồng bộ trên toàn cầu.

Câu hỏi 3: Đối với các tàu đang khai thác (đóng trước năm 2026), có bắt buộc phải nâng cấp (retrofit) lên máy đo nghiêng điện tử không?

Trả lời: Hiện tại, các tàu đã đóng trước ngày 01/01/2026 không bị bắt buộc phải nâng cấp hoặc thay thế máy đo nghiêng cơ học bằng máy đo nghiêng điện tử theo quy định của IMO. Tuy nhiên, Cục Đăng kiểm Việt Nam và nhiều tổ chức quản lý an toàn hàng hải khuyến cáo các chủ tàu nên cân nhắc nâng cấp thiết bị khi có cơ hội bảo trì hoặc thay thế để đảm bảo an toàn vận hành.

Việc retrofit máy đo nghiêng điện tử giúp cải thiện độ chính xác đo lường, tăng cường khả năng tích hợp với các hệ thống giám sát hiện đại như Hệ thống Quản lý Báo động Buồng lái (BAMS) và Hộp đen (VDR), đồng thời hỗ trợ phân tích dữ liệu vận hành tàu một cách hiệu quả hơn. Ngoài ra, nâng cấp còn giúp tàu đáp ứng tốt hơn các yêu cầu kiểm tra và chứng nhận trong tương lai.

Câu hỏi 4: Ngoài góc nghiêng, hệ thống này còn đo lường và cung cấp những thông số quan trọng nào khác?

Trả lời: Máy đo nghiêng điện tử hiện đại không chỉ đo góc nghiêng ngang (heel) mà còn cung cấp nhiều thông số quan trọng phục vụ đánh giá sự ổn định và an toàn của tàu:

• Góc nghiêng dọc (pitch): Đo góc nghiêng theo trục dọc tàu, phản ánh chuyển động lên xuống của mũi và đuôi tàu.
• Biên độ lắc (roll amplitude): Đo độ lớn của chuyển động lắc ngang, giúp xác định mức độ dao động của tàu.
• Chu kỳ lắc (roll period): Thời gian hoàn thành một chu kỳ lắc ngang, thông số quan trọng để phát hiện hiện tượng lắc cộng hưởng có thể gây mất ổn định.

Việc phân tích đồng thời các thông số này giúp kỹ sư và thuyền trưởng đánh giá chính xác trạng thái động học của tàu, từ đó đưa ra các biện pháp điều chỉnh vận hành phù hợp nhằm tránh các tình huống nguy hiểm như lật tàu hoặc mất kiểm soát.

Câu hỏi 5: Tiêu chuẩn kỹ thuật và độ chính xác bắt buộc theo chuẩn IMO là bao nhiêu?

Trả lời: Theo quy định của IMO, máy đo nghiêng điện tử phải đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt sau:

• Độ chính xác góc nghiêng: Sai số không vượt quá ±1 độ hoặc 5% giá trị đọc, tùy theo giá trị nào lớn hơn.
• Độ chính xác chu kỳ lắc: Sai số không vượt quá ±1 giây.
• Khả năng chịu gia tốc ngang: Thiết bị phải duy trì độ chính xác khi chịu gia tốc ngang trong khoảng từ -0.8 g đến +0.8 g, đảm bảo hoạt động ổn định trong điều kiện biển động mạnh.
• Tần số truyền dữ liệu: Góc nghiêng phải được truyền vào hệ thống Hộp đen (VDR) với tần số tối thiểu 5 Hz để đảm bảo dữ liệu thời gian thực và chính xác.

Việc tuân thủ các tiêu chuẩn này giúp đảm bảo dữ liệu đo lường có độ tin cậy cao, phục vụ hiệu quả cho công tác giám sát và phân tích vận hành tàu.

Câu hỏi 6: Khi tiến hành lắp đặt cảm biến đo nghiêng, kỹ sư cần đặc biệt lưu ý nguyên tắc nào để tránh sai số?

Trả lời: Việc lắp đặt cảm biến đo nghiêng điện tử đòi hỏi sự chính xác và tuân thủ các nguyên tắc kỹ thuật sau để tránh sai số và đảm bảo độ tin cậy của dữ liệu:

• Định vị cảm biến: Cảm biến phải được gắn song song với trục dọc của tàu, đảm bảo trục đo chính xác theo hướng ngang (roll) và dọc (pitch).
• Vị trí lắp đặt: Nên đặt cảm biến gần trọng tâm hoặc tâm quay của tàu để giảm thiểu ảnh hưởng của dao động cục bộ và chuyển động không mong muốn.
• Bề mặt lắp đặt: Phải là bề mặt vững chắc, không bị rung lắc hoặc biến dạng trong quá trình vận hành.
• Khoảng cách với thiết bị khác: Giữ khoảng cách an toàn với la bàn và các thiết bị điện tử khác để tránh nhiễu từ trường hoặc tín hiệu.
• Hiệu chuẩn: Thực hiện hiệu chuẩn điểm không trong điều kiện tàu cân bằng và tĩnh lặng, đảm bảo giá trị đo ban đầu chính xác.

Tuân thủ các nguyên tắc này giúp giảm thiểu sai số hệ thống và tăng độ ổn định của dữ liệu đo lường trong suốt quá trình vận hành.

Câu hỏi 7: Máy đo nghiêng điện tử giao tiếp với các hệ thống nào trên trạm buồng lái (Bridge)?

Trả lời: Máy đo nghiêng điện tử được thiết kế để tích hợp và giao tiếp hiệu quả với nhiều hệ thống trên trạm buồng lái nhằm hỗ trợ vận hành và cảnh báo an toàn:

• Hộp đen (VDR): Giao tiếp qua cổng RS-422 hoặc RS-485, truyền dữ liệu góc nghiêng và chuyển động tàu với tần số ≥ 5 Hz để ghi lại lịch sử vận hành.
• Hệ thống quản lý báo động buồng lái (BAMS): Nhận dữ liệu qua các bản tin chuẩn, cho phép cảnh báo sớm khi góc nghiêng vượt ngưỡng an toàn.
• Đầu ra relay: Kích hoạt còi hoặc đèn cảnh báo vật lý trên buồng lái khi phát hiện sự cố nghiêm trọng như lắc tàu quá mức hoặc mất ổn định.

Sự tích hợp này giúp thuyền trưởng và kỹ sư dễ dàng theo dõi trạng thái tàu, phản ứng nhanh với các tình huống nguy hiểm và đảm bảo an toàn hành trình.

Cảm ơn bạn đã đọc bài !

Bạn có thể tham khảo sản phẩm đo nghiêng điện tử tại đây

Nếu bạn cần thêm thông tin, hãy liên hệ với chúng tôi theo :

Thông tin liên hệ và kết nối

MarineZone

Địa chỉ: Số 144, tổ 6, phường Phú Diễn, Hà Nội

Điện thoại/Zalo: 0865.085.436

Website: marinezone.vn

Các mạng xã hội chính thức:

• Youtube
• Facebook
• Tiktok
• Linkedin
• Instagram
