Hệ thống điều khiển và giám sát đèn hành trình

Khái niệm và vai trò của hệ thống điều khiển và giám sát đèn hành trình

Hệ thống điều khiển và giám sát đèn hành trình (Navigation Light Controller – NLC) trên tàu thủy là trung tâm điều khiển tập trung toàn bộ đèn hành trình và đèn tín hiệu theo đúng quy định của SOLAS và COLREGs. Trên boong lái, NLC cho phép sĩ quan trực ca bật/tắt, giám sát trạng thái, kiểm tra lỗi và chuyển đổi nguồn cấp cho từng mạch đèn, đảm bảo tàu luôn hiển thị chính xác tín hiệu quang học trong mọi điều kiện thời tiết và chế độ khai thác. Đèn hành trình thể hiện hướng đi, chiều dài, trạng thái hoạt động của tàu (đang chạy máy, thả neo, lai dắt, mất khả năng điều động…), vì vậy hệ thống điều khiển và giám sát đèn hành trình được xem là một phần của “hệ thống an toàn sinh mạng” trên biển, có ảnh hưởng trực tiếp đến nguy cơ va chạm và trách nhiệm pháp lý của chủ tàu.

Về khung pháp lý, COLREGs 1972 quy định chi tiết chủng loại, màu sắc, góc chiếu và tầm nhìn xa tối thiểu của từng loại đèn. Với tàu dài từ 50 m trở lên, đèn cột buồm phải nhìn thấy tối thiểu 6 hải lý, trong khi đèn mạn và đèn lái phải đạt 3 hải lý. Chương V của SOLAS yêu cầu các hệ thống đèn hành trình phải luôn sẵn sàng hoạt động, có nguồn điện dự phòng và có khả năng giám sát lỗi. Để hiện thực hóa các yêu cầu này, IMO ban hành Nghị quyết MSC.253(83) quy định tiêu chuẩn hiệu suất bắt buộc cho hệ thống điều khiển và giám sát đèn hành trình trên tàu từ 50 m trở lên, nhấn mạnh kiến trúc dự phòng kép, khả năng tự giám sát, tự báo động và tính tương thích với công nghệ đèn LED hiện đại.

Kiến trúc kỹ thuật và yêu cầu an toàn của hệ thống NLC hiện đại

Một hệ thống điều khiển và giám sát đèn hành trình đạt chuẩn quốc tế luôn được thiết kế theo triết lý an toàn dự phòng đa lớp. Trước hết, NLC phải nhận nguồn từ ít nhất hai nguồn điện độc lập: bảng điện chính (AC 115/230V) và bảng điện khẩn cấp (thường là DC 24V). Khi nguồn chính mất, bộ điều khiển phải tự động chuyển sang nguồn dự phòng mà không gây nhấp nháy hoặc suy giảm độ sáng của đèn, đồng thời kích hoạt chuông và đèn báo động để cảnh báo sĩ quan trực ca. Cấu trúc này đảm bảo đèn hành trình vẫn duy trì liên tục ngay cả khi tàu gặp sự cố mất điện cục bộ hoặc toàn phần.

Yêu cầu quan trọng thứ hai là khả năng điều khiển thủ công độc lập với mạch điện tử. Trên bảng điều khiển NLC luôn có các công tắc cơ học dạng “manual override”, cho phép bật/tắt từng đèn hoặc nhóm đèn ngay cả khi bộ vi xử lý, mạch logic hoặc phần mềm điều khiển gặp lỗi. Điều này phù hợp với triết lý “fail-safe” trong thiết kế hệ thống an toàn hàng hải: khi hệ thống tự động hỏng, con người vẫn có thể can thiệp trực tiếp để duy trì tín hiệu hành trình tối thiểu.

Thách thức kỹ thuật lớn nhất của hệ thống điều khiển và giám sát đèn hành trình hiện nay đến từ việc chuyển đổi từ đèn sợi đốt sang đèn LED. Với đèn sợi đốt, khi dây tóc đứt, dòng điện giảm về gần 0, bộ điều khiển dễ dàng phát hiện và báo lỗi. Ngược lại, đèn LED suy giảm quang thông dần theo thời gian trong khi dòng điện tiêu thụ gần như không đổi, khiến các bộ điều khiển kiểu “giám sát dòng” truyền thống không nhận biết được khi đèn đã mờ dưới ngưỡng COLREGs. MSC.253(83) vì vậy yêu cầu NLC dùng cho đèn LED phải tích hợp bộ đếm thời gian hoạt động (ví dụ 50.000 giờ) hoặc sử dụng cảm biến quang học để tự ngắt mạch khi độ sáng không còn đạt chuẩn, gửi tín hiệu lỗi về bảng điều khiển trung tâm.

Đặc điểm vận hành và chức năng giám sát chuyên sâu

Trong vận hành thực tế, hệ thống điều khiển và giám sát đèn hành trình phải cung cấp cho sĩ quan boong lái một giao diện trực quan, dễ hiểu, có khả năng hiển thị trạng thái từng mạch đèn theo sơ đồ bố trí thực tế trên tàu. Mỗi kênh đèn thường có hai vòng đèn báo: vòng trong thể hiện trạng thái bật/tắt của đèn thực tế, vòng ngoài màu đỏ dùng để báo lỗi mạch (cháy bóng, đứt cáp, mất nguồn…). Khi xảy ra sự cố, đèn vòng ngoài nhấp nháy kết hợp với còi báo động, giúp sĩ quan nhanh chóng nhận diện vị trí và loại lỗi để chuyển sang đèn dự phòng hoặc kích hoạt chế độ điều khiển thủ công.

Chức năng kiểm tra (Test) là một phần không thể thiếu của hệ thống điều khiển và giám sát đèn hành trình. Nút Test cho phép kiểm tra nhanh toàn bộ đèn báo và còi trên bảng điều khiển: khi nhấn giữ, tất cả đèn chỉ thị sáng đồng thời và còi kêu liên tục. Thao tác này thường được thực hiện trước khi tàu rời cảng hoặc khi đổi ca trực, nhằm xác nhận rằng hệ thống báo động và giám sát vẫn hoạt động tin cậy. Ngoài ra, để tránh gây lóa mắt trong điều kiện ban đêm, bảng điều khiển thường có chức năng điều chỉnh độ sáng với nhiều cấp độ, ví dụ: dark, slight dark, bright, extreme bright, giúp tối ưu tầm nhìn của sĩ quan mà vẫn đảm bảo nhận biết rõ ràng các tín hiệu cảnh báo.

Ví dụ điển hình: hệ thống điều khiển DK Series cho đèn hành trình tàu thủy

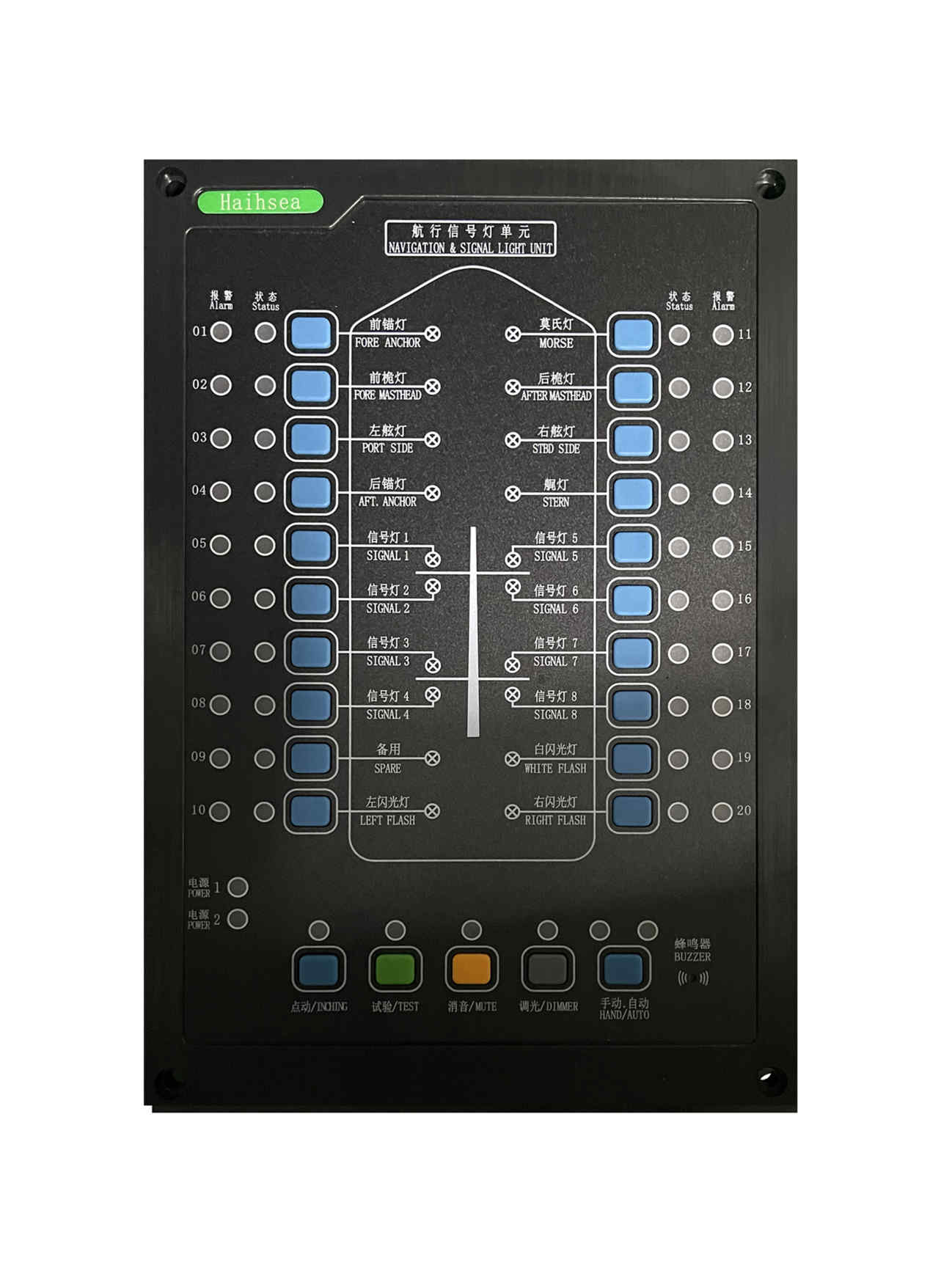

Trong số các giải pháp NLC trên thị trường, dòng DK Series Navigation Light Controller (các model DK-H, DK-X, DK-HX, DK-HL/XL) là ví dụ tiêu biểu cho một hệ thống điều khiển và giám sát đèn hành trình hiện đại, đáp ứng quy phạm của Đăng kiểm Trung Quốc (CCS) và phù hợp với yêu cầu SOLAS, COLREGs. Hệ thống DK được thiết kế để điều khiển tập trung từ 20 đến 25 mạch đèn, có thể mở rộng tới 40 mạch, bao phủ toàn bộ đèn hành trình, đèn tín hiệu, đèn neo, đèn lai dắt và các đèn chuyên dụng khác trên tàu.

Các phiên bản được phân tách rõ ràng theo chức năng: DK-H chuyên cho đèn hành trình, DK-X cho đèn tín hiệu, DK-HX tích hợp cả hai nhóm, trong khi DK-HL/XL tối ưu cho công nghệ LED. Về nguồn cấp, bộ điều khiển DK hỗ trợ điện áp kép AC 220V và DC 24V, tương thích với dải công suất bóng từ 2–3W đến 65W, phù hợp cả với đèn sợi đốt truyền thống lẫn đèn LED công suất thấp. Bảng điều khiển dạng lắp âm (flush type) giúp tiết kiệm không gian trên buồng lái, vỏ ngoài đạt chuẩn IP20 với mặt nhựa PC chống cháy kết hợp đáy thép hoặc ABS, đảm bảo độ bền cơ học và an toàn điện trong môi trường hàng hải khắc nghiệt.

Các tính năng nổi bật của hệ thống DK trong giám sát đèn hành trình

Về mặt giám sát, hệ thống điều khiển và giám sát đèn hành trình DK Series cung cấp một tập hợp tính năng chuyên sâu, hỗ trợ tối đa cho sĩ quan trực ca:

• Chức năng kiểm tra nhanh (Test): một nút Test duy nhất cho phép kiểm tra toàn bộ đèn báo và còi trên bảng điều khiển; khi nhấn, tất cả đèn chỉ thị sáng và còi kêu, giúp phát hiện ngay bóng báo hoặc còi hỏng.
• Giám sát lỗi mạch và dự phòng: khi đèn chính bị cháy bóng hoặc đứt cáp, đèn vòng ngoài màu đỏ nhấp nháy, còi báo động vang lên; hệ thống cho phép cấu hình đèn lớp trên và lớp dưới làm dự phòng cho nhau, đảm bảo luôn có đèn thay thế đáp ứng chuẩn COLREGs.
• Điều chỉnh độ sáng bảng điều khiển: 4 cấp độ sáng giúp tối ưu tầm nhìn ban đêm, giảm mỏi mắt nhưng vẫn giữ khả năng nhận biết rõ ràng các cảnh báo quan trọng.
• Chế độ chớp nháy và tín hiệu Morse: với các phím Auto, Manual, Inching, hệ thống DK điều khiển chính xác chu kỳ chớp của đèn tín hiệu; nút “Morse key” cho phép phát tín hiệu quang Morse trên cột buồm bằng thao tác nhấn/nhả trực tiếp.
• Hỗ trợ đèn LED nâng cao: phiên bản DK-HL/XL sử dụng màn hình cảm ứng LCD và phím silicone, có khả năng đo công suất hoạt động thực tế, tính toán tuổi thọ còn lại của đèn LED, thậm chí hỗ trợ chuyển đổi màu sắc từ xa theo cấu hình cho phép.

Một điểm mạnh khác của hệ thống điều khiển và giám sát đèn hành trình DK Series là khả năng tích hợp với hệ thống ghi dữ liệu hành trình (VDR). Thông qua cổng RS-485 hai chiều, bộ điều khiển liên tục đóng gói và gửi dữ liệu trạng thái của toàn bộ kênh đèn về VDR theo chu kỳ khoảng 30 giây. Mọi thao tác bật/tắt, mọi lỗi mạch, mọi chuyển đổi nguồn đều được ghi lại, phục vụ công tác điều tra tai nạn, phân tích hành trình và đánh giá tuân thủ quy phạm. Đèn báo VDR trên bảng điều khiển nhấp nháy khi có trao đổi dữ liệu, giúp sĩ quan xác nhận rằng “hộp đen” đang ghi nhận đầy đủ thông tin liên quan đến hệ thống đèn hành trình của tàu.
