Thiết bị chỉ báo góc lái

Khái niệm và vai trò của thiết bị chỉ báo góc lái trên tàu biển

Thiết bị chỉ báo góc lái (Rudder Angle Indicator – RAI) là hệ thống chuyên dụng dùng để hiển thị liên tục vị trí lệch của bánh lái so với đường tâm tàu. Trên hầu hết các tàu biển hiện đại, dải đo phổ biến của thiết bị này nằm trong khoảng 0° đến ±35°, ±40° hoặc ±45° về hai phía mạn trái (Port) và mạn phải (Starboard). Nhờ cung cấp dữ liệu theo thời gian thực, thiết bị chỉ báo góc lái giúp sĩ quan trực ca, hoa tiêu và thuyền trưởng đánh giá chính xác phản ứng của tàu đối với từng lệnh bẻ lái, đặc biệt quan trọng khi điều động trong luồng hẹp, khu vực mật độ giao thông dày đặc, khi cập cầu hoặc khi cần tránh va chạm khẩn cấp.

Trong thực tế khai thác, thiết bị chỉ báo góc lái thường được lắp đặt tại nhiều vị trí: buồng lái chính (wheelhouse), hai cánh gà buồng lái để hỗ trợ quan sát khi cập cầu, và khu vực buồng máy lái (steering gear room) để kỹ sư giám sát trực tiếp. Việc bố trí đa điểm hiển thị này giúp toàn bộ hệ thống điều động tàu duy trì được tính đồng bộ, giảm thiểu sai lệch thông tin giữa người điều khiển và trạng thái thực tế của bánh lái. Đối với các tàu có lắp máy lái tự động (autopilot) hoặc hệ thống VDR (Voyage Data Recorder), dữ liệu từ thiết bị chỉ báo góc lái còn là nguồn thông tin quan trọng phục vụ phân tích hành trình, điều tra tai nạn và tối ưu hóa chiến lược điều động.

Nguyên lý hoạt động và cấu trúc hệ thống thiết bị chỉ báo góc lái

Về cấu trúc tổng thể, một hệ thống thiết bị chỉ báo góc lái tiêu chuẩn thường bao gồm bốn thành phần chính: bộ phát tín hiệu góc lái (transmitter), tuyến cáp truyền dẫn, các bộ thu hiển thị (indicator/receiver) và nguồn điện cấp độc lập. Bộ phát tín hiệu được liên kết cơ khí trực tiếp với trục bánh lái thông qua tay đòn hoặc cơ cấu khớp nối. Khi bánh lái quay, chuyển động cơ học này được biến đổi thành tín hiệu điện nhờ biến trở (potentiometer) hoặc hệ thống tự đồng bộ (synchro), từ đó tạo ra giá trị điện áp hoặc tín hiệu xoay chiều tỷ lệ với góc bẻ lái thực tế.

Trong các hệ thống thiết bị chỉ báo góc lái thế hệ mới, tín hiệu từ bộ phát không chỉ dừng lại ở dạng analog mà còn được số hóa và mã hóa theo các chuẩn truyền thông hàng hải như NMEA 0183 với câu lệnh RSA (Rudder Sensor Angle), hoặc qua các bus công nghiệp như CAN, RS485. Cách tiếp cận này cho phép truyền dữ liệu đi xa, chống nhiễu tốt và dễ dàng tích hợp với các hệ thống điều khiển trung tâm, VDR, ECDIS hay autopilot. Tại các bộ hiển thị, tín hiệu được giải mã và thể hiện dưới dạng đồng hồ kim analog, màn hình LED số hoặc kết hợp cả số và cột sáng mô phỏng, giúp người vận hành quan sát trực quan ngay cả trong điều kiện ánh sáng yếu hoặc khi tàu rung lắc mạnh.

Yêu cầu về nguồn điện và tính độc lập hệ thống

Một điểm then chốt trong thiết kế thiết bị chỉ báo góc lái là yêu cầu hệ thống phải hoạt động độc lập với mạch điều khiển máy lái. Theo các quy định an toàn, nguồn cấp cho RAI cần được bảo vệ bằng aptomat hoặc cầu chì riêng, tránh tình trạng một lỗi đơn lẻ (single point of failure) làm mất đồng thời cả khả năng điều khiển và khả năng giám sát góc lái. Trên nhiều tàu, các đồng hồ hiển thị còn được cấp nguồn từ các nhánh khác nhau của bảng điện để tăng tính dự phòng, đảm bảo rằng khi một mạch gặp sự cố, các điểm hiển thị còn lại vẫn duy trì được thông tin cho người điều khiển.

Tiêu chuẩn quốc tế áp dụng cho thiết bị chỉ báo góc lái

Do liên quan trực tiếp đến an toàn hàng hải, thiết bị chỉ báo góc lái chịu sự điều chỉnh của nhiều bộ tiêu chuẩn và công ước quốc tế. Trước hết, Công ước SOLAS Chương V quy định các tàu biển từ 500 GT trở lên phải trang bị hệ thống chỉ báo góc lái độc lập với hệ thống điều khiển máy lái. Quy định này nhằm đảm bảo rằng ngay cả khi autopilot hoặc mạch điều khiển chính gặp trục trặc, sĩ quan trực ca vẫn có thể biết chính xác vị trí bánh lái để chuyển sang điều khiển thủ công an toàn.

Bên cạnh SOLAS, tiêu chuẩn ISO 20673:2022 đưa ra các yêu cầu định lượng về độ chính xác của thiết bị chỉ báo góc lái. Theo đó, sai số tại vị trí 0° không được vượt quá ±1°, và tại các góc bẻ lái khác không được vượt quá ±1,5°. Những giới hạn này buộc nhà sản xuất phải tối ưu cả phần cơ khí lẫn điện tử, từ cơ cấu liên kết trục lái, bộ cảm biến đến thuật toán xử lý tín hiệu. Ngoài ra, một số quy định đặc thù như yêu cầu của Kênh đào Panama về kích thước đồng hồ góc lái tối thiểu 192x192 mm tại cánh gà buồng lái, hay các yêu cầu của đăng kiểm DNV về tính dự phòng và chống lỗi hệ thống đơn lẻ, đều tác động trực tiếp đến thiết kế và lựa chọn cấu hình thiết bị chỉ báo góc lái trên từng loại tàu.

Các yêu cầu hiển thị và khả năng quan sát

Đối với thiết bị chỉ báo góc lái lắp đặt trên boong lái, khả năng quan sát từ nhiều góc nhìn và trong nhiều điều kiện ánh sáng là yếu tố được đánh giá rất cao. Các quy chuẩn thường khuyến nghị sử dụng mặt hiển thị có độ tương phản cao, chia vạch rõ ràng, có phân biệt màu sắc giữa mạn trái và mạn phải. Trên các tàu hoạt động tại khu vực có luồng hẹp hoặc phải thường xuyên ra vào cảng, việc lắp thêm đồng hồ kích thước lớn tại cánh gà buồng lái giúp hoa tiêu và nhân viên trên bờ có thể quan sát trực tiếp góc lái, hỗ trợ điều động chính xác hơn. Những yêu cầu này thúc đẩy xu hướng sử dụng màn hình LED cỡ lớn, cột sáng mô phỏng và các giải pháp hiển thị đa mặt.

Phân tích chuyên sâu dòng thiết bị chỉ báo góc lái RA Series

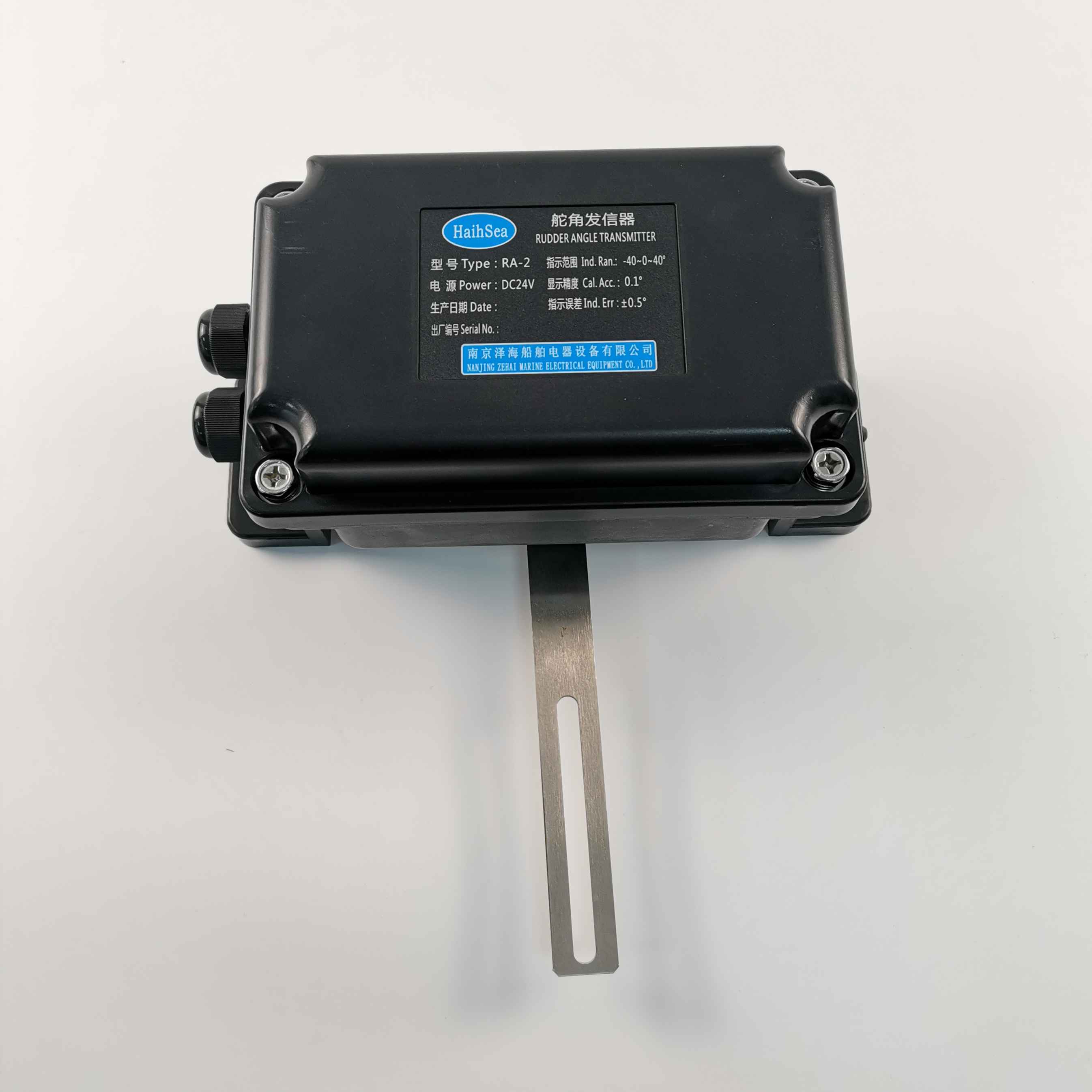

Trong nhóm các giải pháp kỹ thuật số hiện đại, dòng thiết bị chỉ báo góc lái RA Series là ví dụ tiêu biểu cho xu hướng nhỏ gọn, chính xác cao và khả năng chống nhiễu vượt trội. Hệ thống RA Series được thiết kế dựa trên kiến trúc truyền thông số, cho phép truyền tín hiệu đi xa với độ ổn định cao, phù hợp cho các tàu có nhiều trạm giám sát góc lái. Bộ phát góc lái RA-2 hoạt động với nguồn DC 24V, đo dải góc từ -40° đến +40° với độ phân giải 0,1° và sai số toàn hệ thống chỉ khoảng 0,1°. Tín hiệu đầu ra dạng CAN và RS485 giúp RA-2 dễ dàng tích hợp với các bộ hiển thị, hệ thống điều khiển trung tâm và các thiết bị ghi dữ liệu.

Về mặt cơ khí và môi trường, bộ phát RA-2 đạt chuẩn chống nước IP56, cho phép lắp đặt tại khu vực gần trục bánh lái, nơi thường xuyên chịu tác động của hơi ẩm, dầu mỡ và rung động. Thiết kế vỏ nhựa ABS bền, kết cấu kín và các đầu nối được gia cố giúp thiết bị chỉ báo góc lái dòng RA Series duy trì độ tin cậy cao trong suốt vòng đời khai thác. Tần số cập nhật tín hiệu từ bộ phát đạt tối thiểu 5 lần/giây, đảm bảo người vận hành nhận được phản hồi gần như tức thời khi thực hiện lệnh bẻ lái, đặc biệt hữu ích khi điều động ở tốc độ thấp nhưng yêu cầu độ chính xác cao.

Các model hiển thị RA-1Q, RA-1G và RA-3

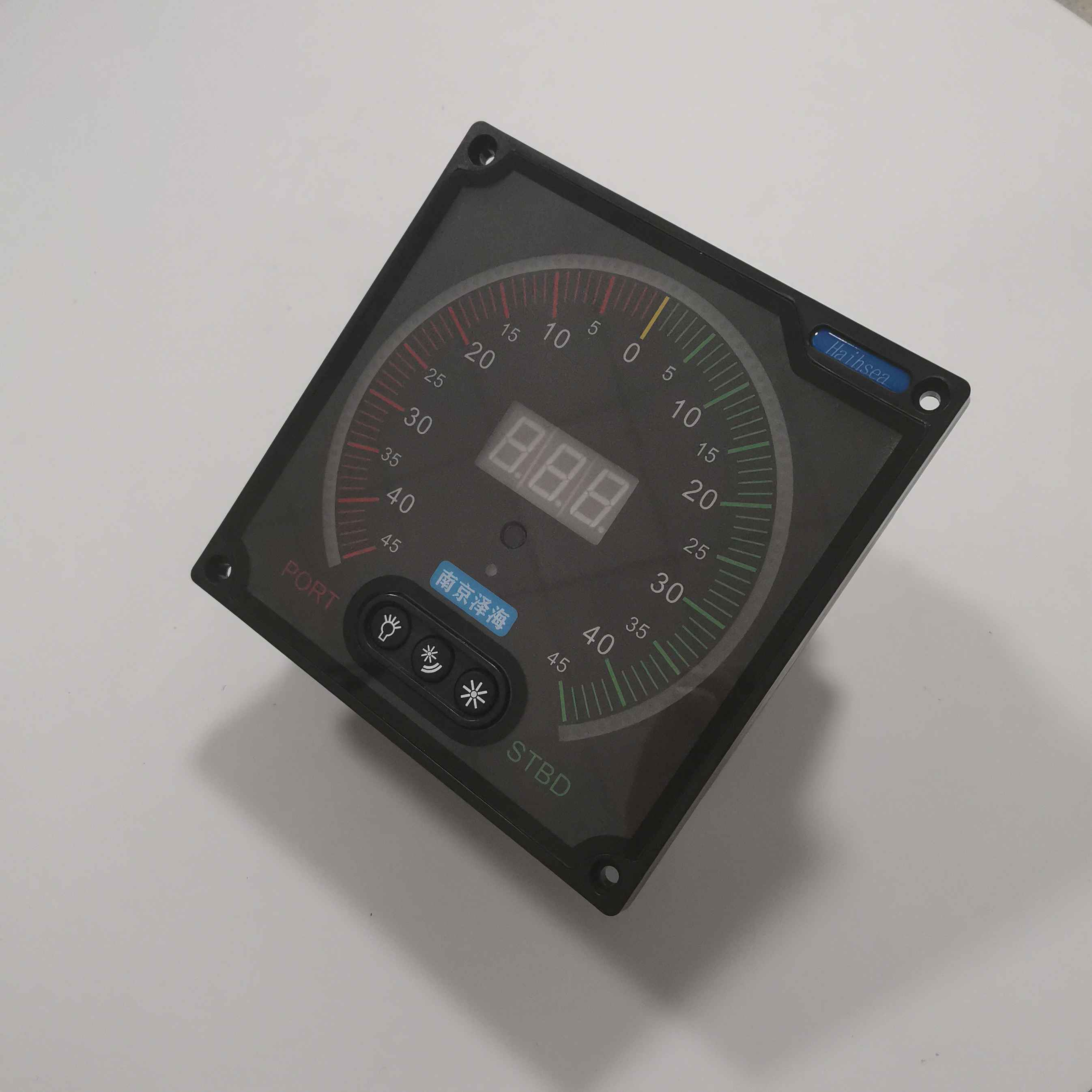

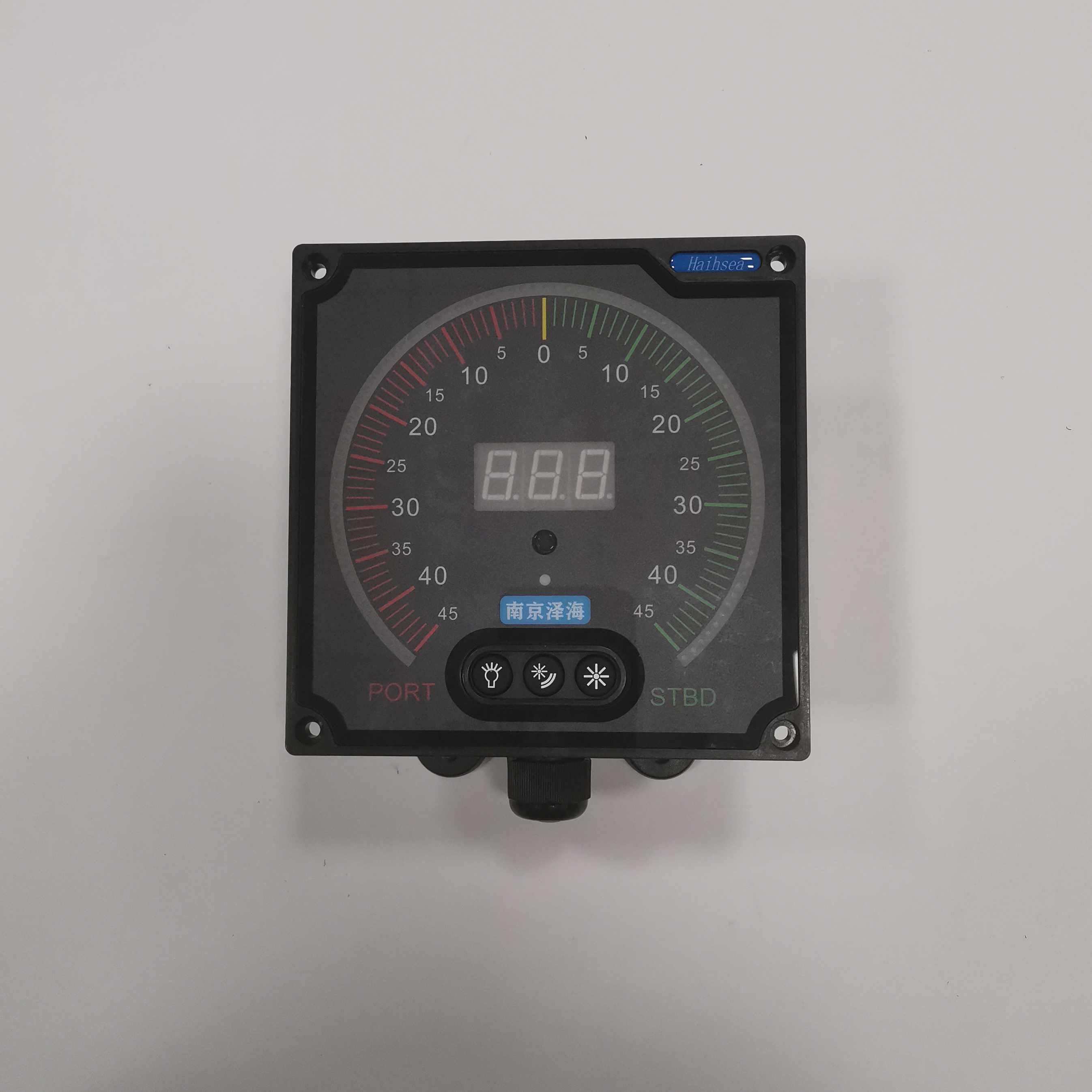

Hệ thống thiết bị chỉ báo góc lái RA Series cung cấp nhiều lựa chọn hiển thị để phù hợp với từng vị trí lắp đặt trên tàu. Model RA-1Q là loại lắp âm tủ (flush type, IP20), thích hợp cho bảng điều khiển trong buồng lái, nơi được che chắn tốt khỏi nước và hơi muối. Ngược lại, RA-1G là loại treo tường (wall type, IP56), có khả năng chống nước và bụi, phù hợp lắp tại cánh gà buồng lái hoặc các vị trí dễ bị tác động môi trường. Cả hai model đều sử dụng màn hình LED 3 chữ số màu đỏ hoặc xanh, kích thước 0,56 inch, hiển thị chính xác đến 0,1°, kết hợp với dải cột sáng mô phỏng chia vạch 0,5° cho dải góc -40° đến +40°.

Đối với các buồng lái rộng hoặc yêu cầu quan sát từ nhiều hướng, model RA-3 dạng đồng hồ treo trần ba mặt là lựa chọn tối ưu. Thiết bị này sử dụng LED kích thước 1 inch, hiển thị đồng thời giá trị số và cột sáng mô phỏng trên ba mặt, giúp sĩ quan trực ca có thể quan sát góc lái dù đứng ở bất kỳ vị trí nào trong buồng lái. Khi kết hợp với hộp đấu nối RA-4 (IP44) và bộ điều chỉnh độ sáng RA-5, toàn bộ hệ thống thiết bị chỉ báo góc lái RA Series cho phép điều chỉnh độ sáng theo 4 mức thủ công hoặc tự động, tránh gây chói mắt vào ban đêm nhưng vẫn đảm bảo khả năng đọc rõ ràng vào ban ngày.

Bảo dưỡng, hiệu chuẩn và xử lý sự cố thiết bị chỉ báo góc lái

Để thiết bị chỉ báo góc lái duy trì độ chính xác lâu dài, công tác bảo dưỡng và hiệu chuẩn định kỳ là bắt buộc. Về cơ khí, cần kiểm tra định kỳ các tay đòn, khớp nối và cơ cấu truyền động giữa trục bánh lái và bộ phát, đảm bảo không bị rơ lỏng, cong vênh hoặc kẹt hành trình. Quá trình hiệu chuẩn thường bao gồm hai bước: hiệu chuẩn điểm không (zero calibration) khi bánh lái ở vị trí 0°, và hiệu chuẩn dải đo (span calibration) khi bánh lái quay hết cỡ, ví dụ ±35° hoặc ±40°. Việc căn chỉnh hình học sao cho tay đòn tạo thành hình bình hành lý tưởng với trục lái giúp giảm sai số phi tuyến trong toàn dải đo.

Trong khai thác, một số sự cố thường gặp với thiết bị chỉ báo góc lái có thể kể đến như: kim hoặc cột sáng giật cục, dao động; hiển thị sai hướng; hoặc mất tín hiệu toàn bộ. Hiện tượng giật cục thường liên quan đến kết nối cơ khí lỏng, bánh răng bị mòn hoặc biến trở trong bộ phát bị hư hại bề mặt carbon. Hiển thị sai hướng thường do đấu ngược cực tính dây tín hiệu trong hệ DC hoặc nhầm thứ tự pha trong hệ synchro AC. Mất tín hiệu toàn bộ thường xuất phát từ cầu chì đứt, mất nguồn hoặc lỗi trên đường truyền. Thiết kế hệ thống với aptomat bảo vệ độc lập cho từng đồng hồ hiển thị là giải pháp quan trọng để tránh tình huống một lỗi nhỏ gây sập toàn bộ mạng lưới hiển thị góc lái.
