Còi tàu thuỷ

Khái niệm và vai trò an toàn của còi tàu thuỷ

Còi tàu thuỷ là thiết bị tín hiệu âm thanh chuyên dụng trên tàu biển, được thiết kế để phát ra âm thanh có cường độ lớn, tần số chuẩn, phục vụ mục đích cảnh báo đâm va, định vị và liên lạc giữa các phương tiện trên biển. Trong điều kiện tầm nhìn hạn chế như sương mù dày, mưa lớn, bão tuyết hoặc ban đêm, còi tàu trở thành “ngôn ngữ âm thanh” giúp tàu nhận biết vị trí, trạng thái di chuyển và ý định điều động của nhau.

Theo Quy tắc Quốc tế về Phòng ngừa Đâm va trên Biển (COLREGs 1972), mọi tàu có chiều dài từ 12 m trở lên đều bắt buộc phải trang bị còi tàu thuỷ đạt chuẩn. Các yêu cầu này bao gồm: dải tần số phát, cường độ âm thanh tối thiểu, cự ly nghe rõ, chu kỳ phát tín hiệu sương mù và độ tin cậy trong môi trường hàng hải khắc nghiệt. Đối với tàu thương mại cỡ lớn, còi tàu không chỉ là thiết bị phụ trợ mà là một phần của hệ thống an toàn bắt buộc, được kiểm tra định kỳ bởi đăng kiểm và cơ quan cảng vụ.

Trong thực tế khai thác, hệ thống còi tàu thuỷ thường được tích hợp với hệ thống báo động chung, hệ thống đèn sương mù và các bộ điều khiển tự động, cho phép sĩ quan trực ca kích hoạt nhanh các mẫu tín hiệu tiêu chuẩn (1 tiếng dài, 2 tiếng dài, 1 dài 2 ngắn…) mà không cần thao tác thủ công liên tục. Điều này giảm tải công việc, hạn chế sai sót con người và đảm bảo tàu luôn tuân thủ đúng quy tắc COLREGs trong mọi điều kiện thời tiết.

Công nghệ còi hơi trên tàu thuỷ

Còi hơi (pneumatic air horn) là dạng còi tàu thuỷ truyền thống, sử dụng khí nén áp suất cao để tạo dao động âm. Hệ thống này bao gồm các thành phần chính: máy nén khí, bình chứa khí nén để ổn định áp suất, đường ống dẫn, van điện từ điều khiển và cụm còi với phễu loa khuếch đại. Khi van được kích hoạt, khí nén đi qua khe hẹp, làm rung màng kim loại hoặc cụm dao động, tạo ra sóng âm có biên độ lớn, sau đó được phễu loa định hướng và khuếch đại.

Ưu điểm nổi bật của còi hơi tàu thuỷ là khả năng tạo ra mức áp suất âm thanh cực lớn, thường đạt trên 130 dB, với cự ly nghe rõ có thể tới khoảng 2 hải lý trong điều kiện lý tưởng. Điều này đặc biệt phù hợp cho các tàu hàng cỡ lớn, tàu dầu, tàu container có chiều dài trên 200 m, nơi yêu cầu âm thanh phải xuyên qua khoảng cách xa và tiếng ồn nền rất cao. Hệ thống khí nén trung tâm của tàu cũng thường được dùng chung cho nhiều thiết bị khác, nên việc tích hợp còi hơi trở nên thuận tiện.

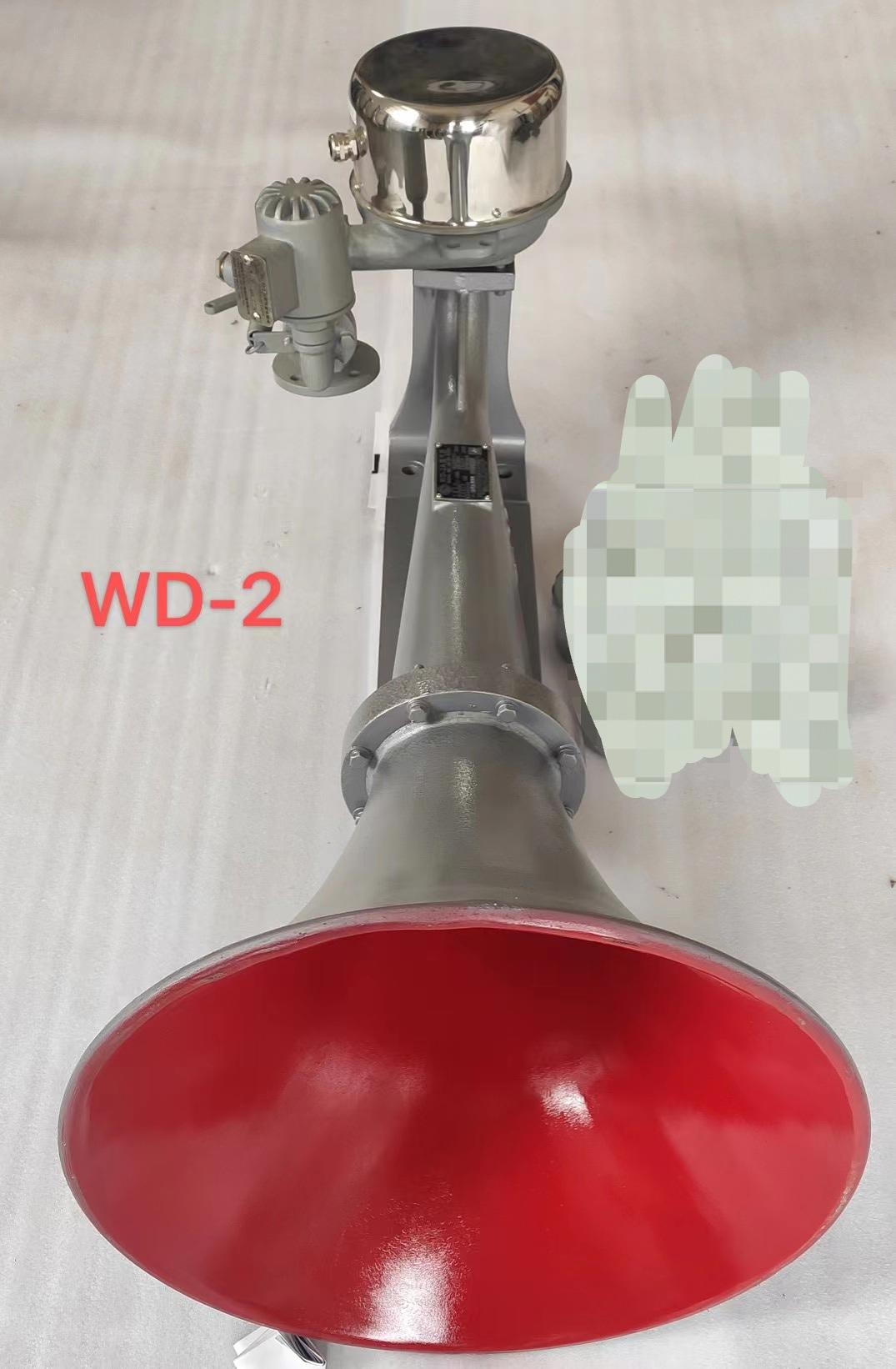

( Còi hơi model WD-2 dành cho tàu từ 75-250 mét)

Tuy nhiên, còi hơi trên tàu thuỷ cũng tồn tại một số hạn chế kỹ thuật. Hệ thống cồng kềnh, phụ thuộc vào máy nén khí và bình chứa, đòi hỏi không gian lắp đặt lớn, đường ống dài và công tác bảo trì thường xuyên để tránh rò rỉ, tắc nghẽn. Trong môi trường lạnh, hơi nước ngưng tụ trong đường ống và van tiết lưu (như các loại van TV 784) có thể bị đóng băng, gây kẹt van hoặc suy giảm hiệu suất. Vì vậy, nhiều hệ thống còi hơi hiện đại tích hợp bộ sấy nhiệt bằng điện trở tại khu vực van và buồng tiết lưu, được điều khiển tự động hoặc bán tự động để đảm bảo hoạt động ổn định trong băng giá.

Còi tàu thuỷ công nghệ điện: piston và điện tử

Công nghệ còi tàu thủy dùng điện tập trung vào hai hướng chính: cơ cấu piston điện và hệ thống điện tử thuần túy. Với còi piston điện, động cơ điện thay thế hoàn toàn máy nén khí, nén không khí trực tiếp trong buồng áp lực nhỏ để tạo dao động mạnh trên màng rung, cho âm sắc gần giống còi hơi truyền thống nhưng gọn nhẹ hơn. Các model hiện đại chú trọng tiết kiệm năng lượng, giảm bảo trì và duy trì hiệu suất ổn định nhờ hệ thống sấy chống đóng băng. Trong khi đó, còi điện tử loại bỏ cơ cấu cơ khí, dùng bộ tạo dao động và mạch khuếch đại kết hợp loa, phù hợp tàu nhỏ, dễ tích hợp với hệ thống P.A. và bộ điều khiển tự động, giúp tối ưu chi phí và không gian lắp đặt.

Còi piston điện cho tàu biển

Còi piston điện (electric piston horn) là bước tiến quan trọng trong công nghệ còi tàu thuỷ, nhằm loại bỏ sự phụ thuộc vào hệ thống khí nén cồng kềnh. Nguyên lý hoạt động dựa trên động cơ điện dẫn động qua hệ thống bánh răng và trục khuỷu, làm piston chuyển động tịnh tiến khứ hồi với tốc độ cao trong xi-lanh. Chuyển động này nén không khí trực tiếp trong buồng áp lực nhỏ, tạo dao động mạnh trên màng rung và phát ra âm thanh tương tự còi hơi truyền thống.

Các dòng còi piston điện như ZET-Horn hay BZHSD-90 được ưa chuộng trên nhiều loại tàu vì các ưu điểm sau:

• Không cần máy nén khí và bình chứa riêng, tiết kiệm đáng kể không gian và trọng lượng.
• Chỉ tiêu thụ điện khi phát âm, giảm tổn thất năng lượng so với hệ thống khí nén luôn duy trì áp suất.
• Tuổi thọ cơ khí cao nhờ hệ thống bôi trơn khép kín, giảm mài mòn piston và trục khuỷu.
• Dễ dàng tích hợp với bộ điều khiển còi điện để tự động hoá chu kỳ tín hiệu sương mù.

Để đảm bảo vận hành tin cậy trong vùng biển lạnh, thân xi-lanh và buồng nén của còi piston điện thường được bọc dải sấy nhiệt (heater). Khi kích hoạt, bộ sấy duy trì nhiệt độ trên điểm đóng băng, ngăn hiện tượng ngưng tụ và đông cứng, đồng thời ổn định đặc tính âm học của còi. Nhờ đó, còi vẫn giữ được tần số và cường độ âm thanh theo đúng chứng chỉ đăng kiểm trong mọi điều kiện thời tiết.

Còi điện tử và ứng dụng trên tàu nhỏ

Còi điện tử (electronic horn) sử dụng hoàn toàn công nghệ điện – điện tử, không có cơ cấu cơ khí chuyển động. Bộ tạo dao động (oscillator) sinh ra tín hiệu âm tần số chuẩn, sau đó được khuếch đại qua mạch công suất và phát ra ngoài bằng loa điện động hoặc cụm loa nén. Thiết kế này giúp còi tàu thuỷ điện tử có kích thước nhỏ gọn, trọng lượng nhẹ, dễ lắp đặt trên các tàu cá, tàu dịch vụ, du thuyền hoặc tàu nội địa cỡ nhỏ.

Nhiều model còi điện tử hiện đại còn tích hợp cổng micro và chức năng loa thông báo công cộng (P.A. speaker), cho phép sử dụng chung hệ thống loa cho cả tín hiệu an toàn và thông báo nội bộ. Khi kết hợp với bộ điều khiển chuyên dụng, người vận hành có thể chuyển đổi linh hoạt giữa chế độ còi sương mù tự động và chế độ phát thanh, tối ưu hoá chi phí đầu tư thiết bị âm thanh trên tàu.

Bộ điều khiển tự động DDK-1 và WDK-1 cho còi tàu thuỷ

Bộ điều khiển DDK-1 và WDK-1 đóng vai trò trung tâm trong hệ thống còi tàu thuỷ hiện đại, đảm bảo phát tín hiệu âm thanh đúng chuẩn COLREGs và các quy phạm đăng kiểm. DDK-1 tối ưu cho còi điện, dùng vi xử lý để tạo chu kỳ sương mù tự động, hỗ trợ phát thanh công cộng và điều khiển thủ công khi khẩn cấp. WDK-1 linh hoạt hơn, tương thích cả còi hơi và còi điện, chấp nhận nhiều mức điện áp, đồng thời điều khiển được van điện từ, đèn sương mù, đèn Morse và chức năng sấy chống ẩm, chống băng. Sự kết hợp hai bộ điều khiển này giúp hệ thống còi đạt độ tin cậy cao, vận hành ổn định trong môi trường biển khắc nghiệt.

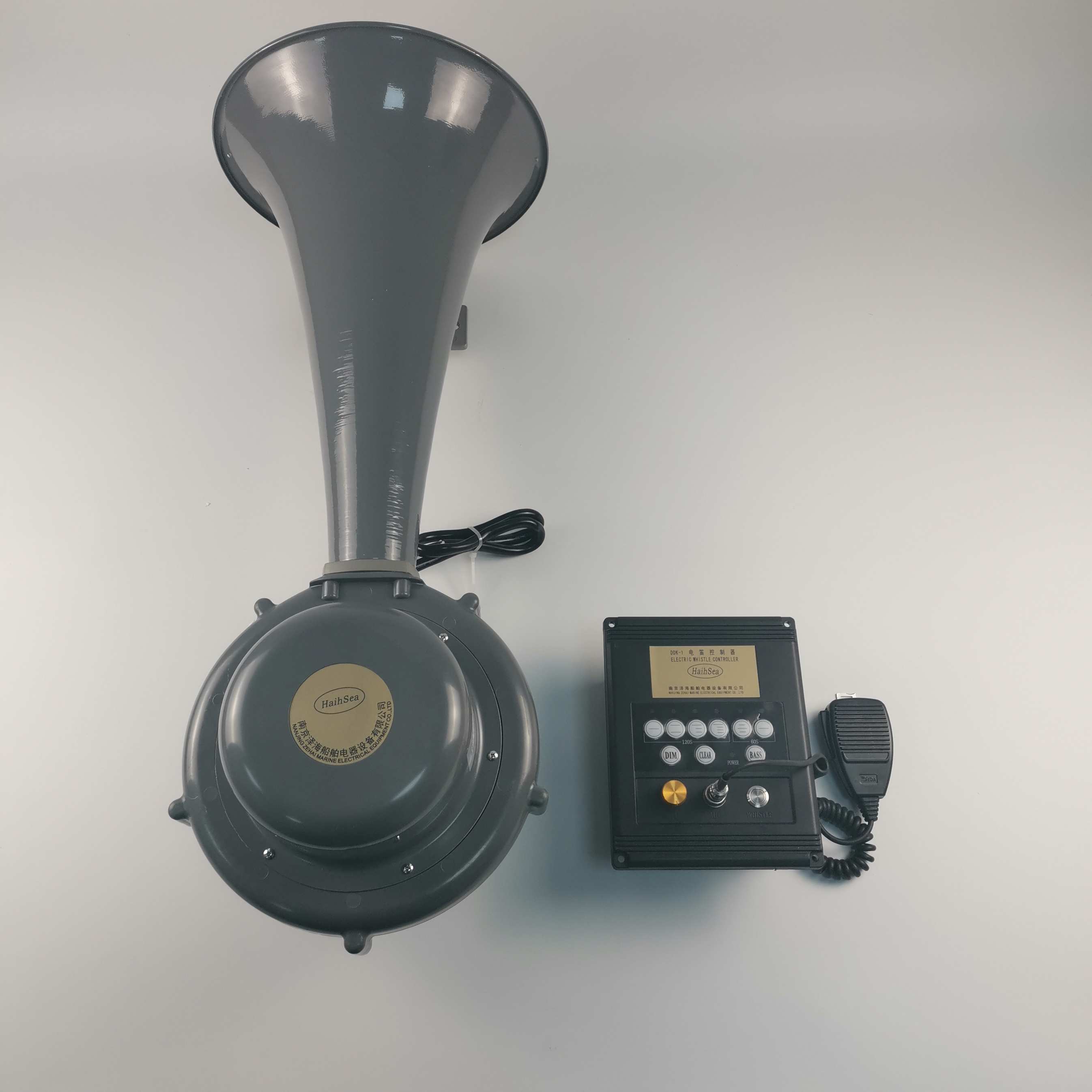

Bộ điều khiển còi điện DDK-1

DDK-1 Electric Whistle Controller là bộ điều khiển chuyên dụng cho còi tàu thuỷ công nghệ điện, đặc biệt là các model còi điện mang cùng thương hiệu. Thiết bị sử dụng vi xử lý để lập trình chính xác các chu kỳ tín hiệu sương mù theo COLREGs, đồng thời tích hợp chức năng giao tiếp và phát thanh công cộng. Bảng điều khiển mặt trước bằng PVC với phím vi mạch cho phép thao tác nhanh, độ bền cao trong môi trường ẩm mặn.

Về kỹ thuật, DDK-1 hoạt động ở điện áp DC 24V (±10%, dòng khoảng 3A), phù hợp với hệ thống điện một chiều phổ biến trên tàu. Khi kết hợp với còi điện, hệ thống có thể phát tín hiệu với tần số cơ bản khoảng 500 Hz, cường độ âm thanh ≥ 130 dB, đảm bảo cự ly nghe rõ tối thiểu 1 hải lý cho các tàu có chiều dài dưới 75 m. Thiết bị được thiết kế đáp ứng yêu cầu của tàu biển quốc tế, tàu nội địa và tàu cá, nơi cần một giải pháp gọn nhẹ nhưng vẫn tuân thủ chuẩn mực quốc tế.

Về chức năng, bộ điều khiển còi tàu thuỷ DDK-1 có thể:

• Phát chu kỳ âm thanh tự động: 1 tiếng dài/2 phút, 2 tiếng dài/2 phút, 1 dài 2 ngắn/2 phút… theo quy định COLREGs.
• Cho phép kích hoạt thủ công qua phím bấm khi cần phát tín hiệu đặc biệt hoặc trong tình huống khẩn cấp.
• Nhận tín hiệu điều khiển ngoài từ hệ thống báo động chung (G/A) để đồng bộ hoá cảnh báo toàn tàu.
• Tích hợp bộ điều chỉnh độ sáng (dimmer) cho đèn báo trên bảng điều khiển, giúp quan sát tốt cả ngày lẫn đêm.

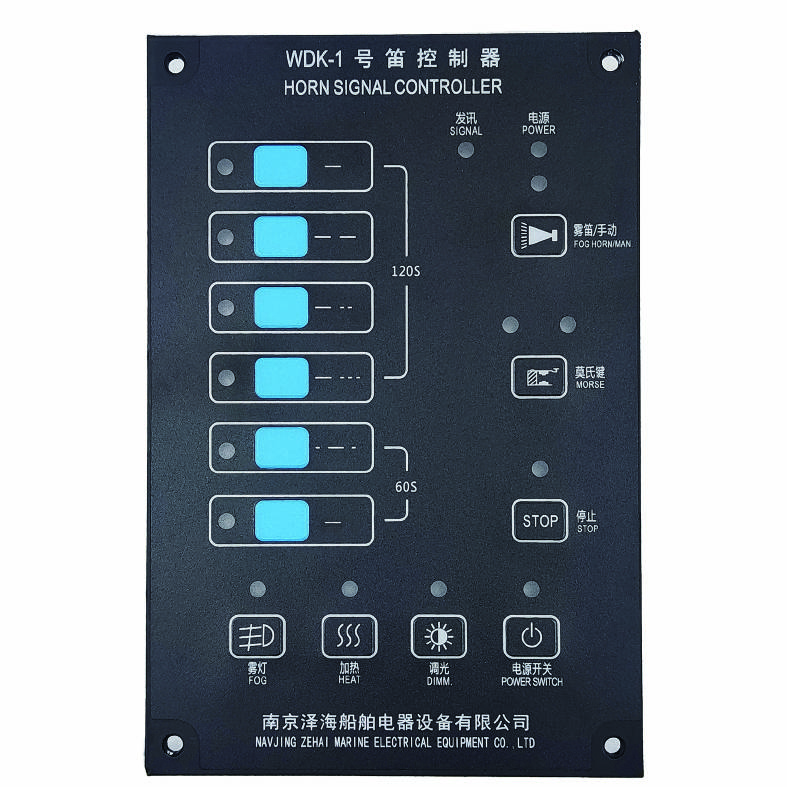

Bộ điều khiển đa năng WDK-1

WDK-1 Whistle Controller là bộ điều khiển đa năng hơn, được thiết kế để làm việc với cả còi hơi lẫn còi điện, đồng thời tương thích với các quy định của Đăng kiểm CCS. Thiết bị hỗ trợ dải điện áp đầu vào linh hoạt: AC 220V (100V–240V, 3A) hoặc DC 24V, phù hợp với nhiều cấu hình hệ thống điện tàu khác nhau. Đầu ra DC 220V được dùng để điều khiển van điện từ (solenoid valve) của còi hơi hoặc mô-đun công suất của còi điện, với công suất tối đa khoảng 80W.

Chu kỳ thời gian của WDK-1 được lập trình chuẩn: tiếng dài 4–6 giây, tiếng ngắn khoảng 1 giây, thời gian nghỉ giữa hai tiếng 1 giây, đảm bảo tín hiệu phát ra đúng quy tắc quốc tế. Thiết bị đạt chuẩn bảo vệ IP20, phù hợp lắp đặt trong buồng lái hoặc tủ điều khiển kín.

Điểm mạnh của bộ điều khiển còi tàu thuỷ WDK-1 nằm ở các chức năng mở rộng:

• Đồng bộ tín hiệu âm thanh và ánh sáng: có thể điều khiển đồng thời đèn sương mù hoặc đèn Morse chớp theo cùng chu kỳ với còi, tăng khả năng nhận biết trong điều kiện tầm nhìn kém.
• Điều khiển sấy nhiệt (Heating): khi nhấn phím “heating”, đầu ra cấp nguồn AC 220V cho bộ sấy của còi trong khoảng 1 phút rồi tự động ngắt, giúp phá băng, làm khô hơi ẩm trong cụm còi và van, đặc biệt hữu ích cho còi hơi và còi piston điện hoạt động ở vùng khí hậu lạnh.

Nhờ sự kết hợp giữa còi tàu thuỷ công nghệ khí nén hoặc điện với các bộ điều khiển thông minh như DDK-1 và WDK-1, hệ thống tín hiệu âm thanh trên tàu đạt được sự cân bằng giữa độ tin cậy, hiệu quả năng lượng và khả năng tự động hoá cao, đáp ứng yêu cầu khắt khe của an toàn hàng hải hiện đại.
