Báo động cửa kín nước

Tổng quan về báo động cửa kín nước trên tàu biển

Báo động cửa kín nước (watertight door alarm) là một phần không thể tách rời của hệ thống an toàn hàng hải hiện đại. Trên các tàu biển, cửa kín nước (watertight door – WTD) được bố trí trên các vách ngăn dọc và ngang nhằm chia thân tàu thành nhiều khoang độc lập. Khi xảy ra sự cố đâm va, thủng vỏ hoặc ngập nước cục bộ, việc đóng kín các cửa này giúp ngăn nước lan sang khoang lân cận, duy trì sức nổi, ổn định và khả năng điều khiển của tàu. Tuy nhiên, nếu chỉ có kết cấu cơ khí mà thiếu hệ thống báo động cửa kín nước đáng tin cậy, nguy cơ tai nạn cho thuyền viên và rủi ro vận hành sẽ tăng lên đáng kể.

Hệ thống báo động cửa kín nước watertight door alarm được thiết kế để giám sát trạng thái từng cửa, phát cảnh báo âm thanh và ánh sáng tại chỗ, đồng thời truyền thông tin thời gian thực về buồng lái hoặc trung tâm điều khiển. Điều này cho phép sĩ quan trực ca nắm rõ cửa nào đang mở, đang đóng, đang di chuyển hoặc gặp lỗi, từ đó đưa ra quyết định kịp thời trong các tình huống khẩn cấp. Đối với các tàu khách, tàu chở dầu, tàu container cỡ lớn, yêu cầu về độ tin cậy, tính sẵn sàng và khả năng tích hợp của hệ thống báo động càng trở nên khắt khe hơn theo các tiêu chuẩn quốc tế.

Tiêu chuẩn SOLAS và nguyên lý hoạt động của báo động cửa kín nước

Hệ thống báo động cửa kín nước chịu sự điều chỉnh trực tiếp của Công ước Quốc tế về An toàn Sinh mạng Con người trên Biển (SOLAS) do Tổ chức Hàng hải Quốc tế (IMO) ban hành. Theo SOLAS, mọi cửa kín nước đóng từ xa hoặc đóng tự động đều phải được trang bị cơ chế cảnh báo rõ ràng để bảo vệ cả an toàn kết cấu lẫn an toàn con người. Triết lý thiết kế là “bảo vệ kép”: vừa cảnh báo cho người đang ở gần cửa, vừa cung cấp thông tin cho người điều khiển ở buồng lái.

Về nguyên lý, khi có lệnh đóng cửa từ xa hoặc khi cơ cấu tự động kích hoạt, hệ thống watertight door alarm phải phát ra tín hiệu âm thanh (chuông hoặc còi) trong khoảng 5–10 giây trước khi cửa bắt đầu chuyển động. Âm thanh cảnh báo này tiếp tục duy trì cho đến khi cửa đóng kín hoàn toàn, giúp thuyền viên có đủ thời gian rời khỏi vùng nguy hiểm. Tại các khu vực có tiếng ồn lớn như buồng máy, hoặc khu vực hành khách, báo động âm thanh phải được bổ sung bằng đèn nhấp nháy ở cả hai phía cửa để đảm bảo nhận biết trực quan.

Tốc độ đóng cửa kín nước được quy định trong khoảng 20–40 giây, nhằm cân bằng giữa yêu cầu an toàn kết cấu (đóng nhanh để ngăn nước) và an toàn con người (đủ thời gian thoát khỏi vùng kẹp). Trên bảng điều khiển trung tâm (mimic panel), trạng thái cửa được hiển thị bằng hệ thống đèn màu logic:

• Đèn xanh sáng liên tục: Cửa đã đóng kín, chốt khóa ép chặt, phân vùng kín nước được đảm bảo.
• Đèn đỏ sáng liên tục: Cửa đang mở hoàn toàn, vách ngăn kín nước bị gián đoạn, tiềm ẩn nguy cơ lan truyền ngập nước.
• Đèn đỏ nhấp nháy: Cửa đang di chuyển (đóng hoặc mở) hoặc chốt khóa chưa gài an toàn, cần giám sát chặt chẽ.

Để đảm bảo tính sẵn sàng, mạch điện của hệ thống báo động cửa kín nước phải được cấp nguồn song song từ bảng phân phối chính và bảng điện khẩn cấp. Khi nguồn chính mất, bộ chuyển nguồn tự động sẽ kích hoạt, đồng thời phát cảnh báo mất điện bằng âm thanh và ánh sáng về buồng lái. Cấu trúc nguồn kép này là yêu cầu quan trọng trong thiết kế an toàn theo chuẩn quốc tế.

Hệ thống báo động cửa kín nước ZH-MSA và cấu hình thiết bị

Trong số các giải pháp báo động cửa kín nước watertight door alarm hiện nay, hệ thống model ZH-MSA là ví dụ tiêu biểu đáp ứng đầy đủ yêu cầu SOLAS và các quy phạm phân cấp tàu. Hệ thống này sử dụng công tắc tiệm cận (proximity switch) hoặc công tắc hành trình để thu thập tín hiệu trạng thái cửa (mở, đóng, đang chuyển động) và truyền về khối xử lý trung tâm theo thời gian thực.

Cấu hình cơ bản của hệ thống ZH-MSA bao gồm:

• ZH-MSA-1ZQ: Khối báo động cửa kín nước trung tâm (Alarm unit), đóng vai trò xử lý, hiển thị và phát cảnh báo.

• ZH-MSA-1FG / ZH-MSA-1FQ: Các bộ lặp hiển thị tín hiệu (Repeater), cho phép giám sát từ nhiều vị trí khác nhau trên tàu.
•

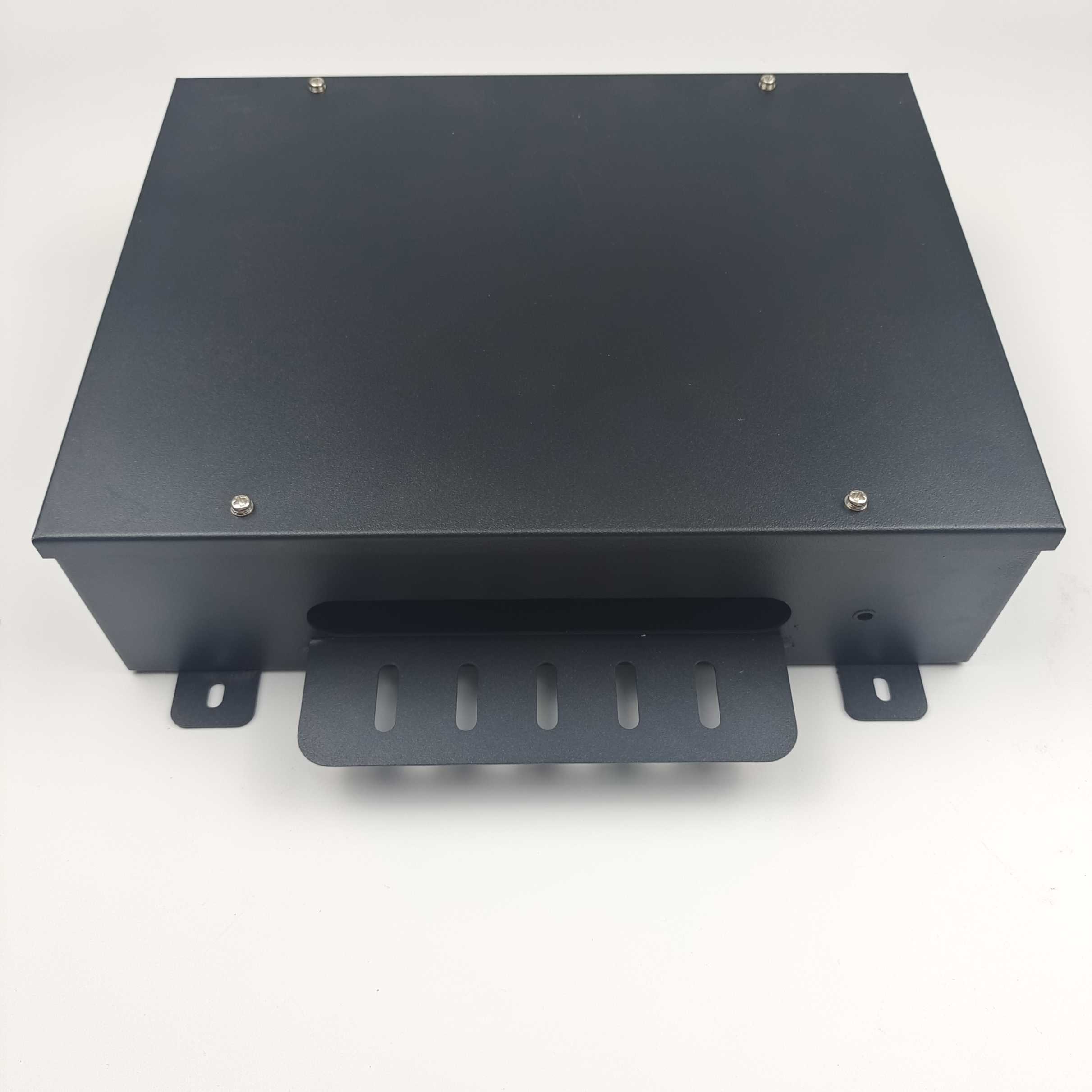

• ZH-MSA-1DG: Hộp nguồn thu thập tín hiệu (Power supply box), hỗ trợ tối đa 32 đường truyền tín hiệu từ các cửa.

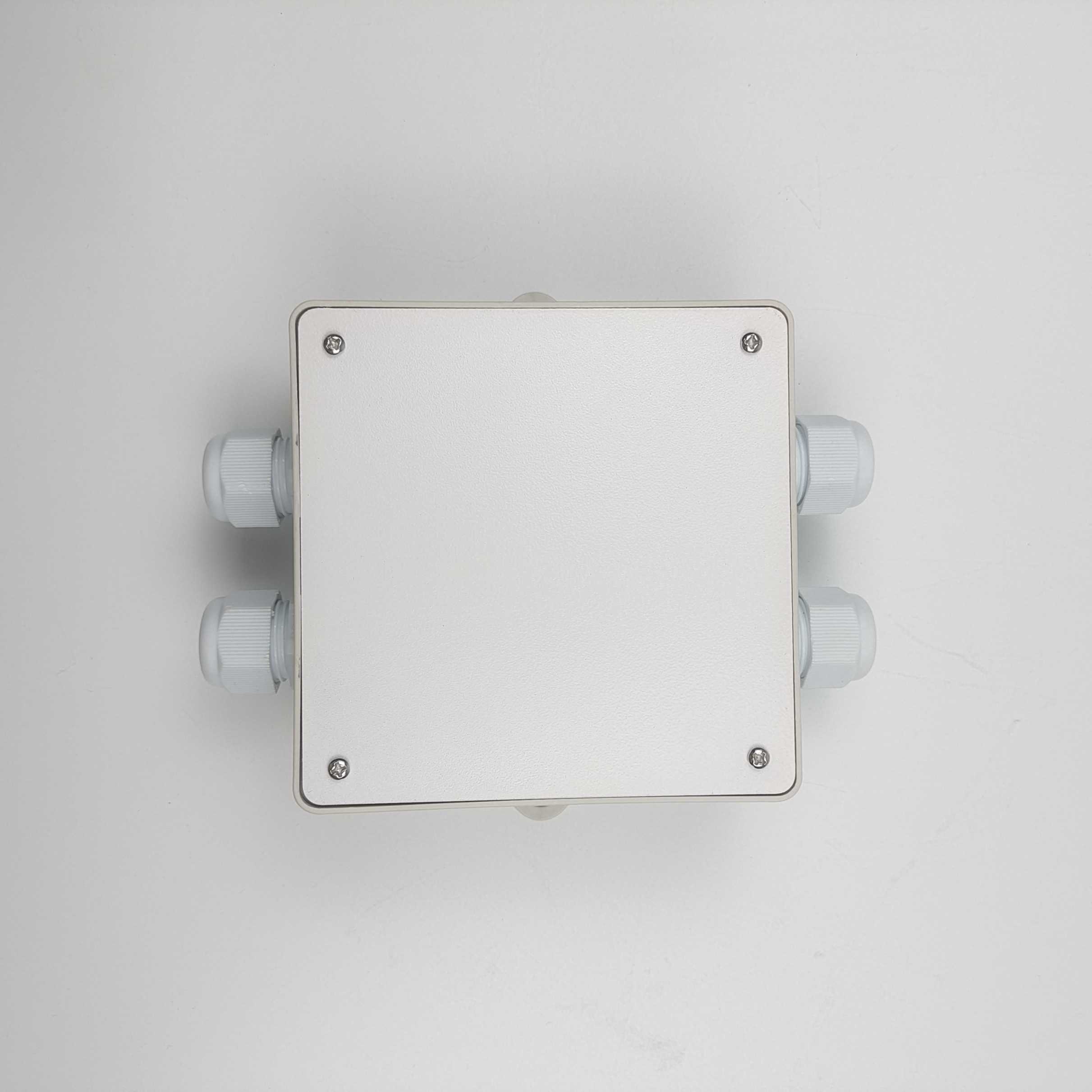

• ZH-MSA-1H: Hộp chuyển đổi tín hiệu (Conversion box) sử dụng giao tiếp nội bộ CAN bus, tăng độ ổn định và giảm nhiễu.

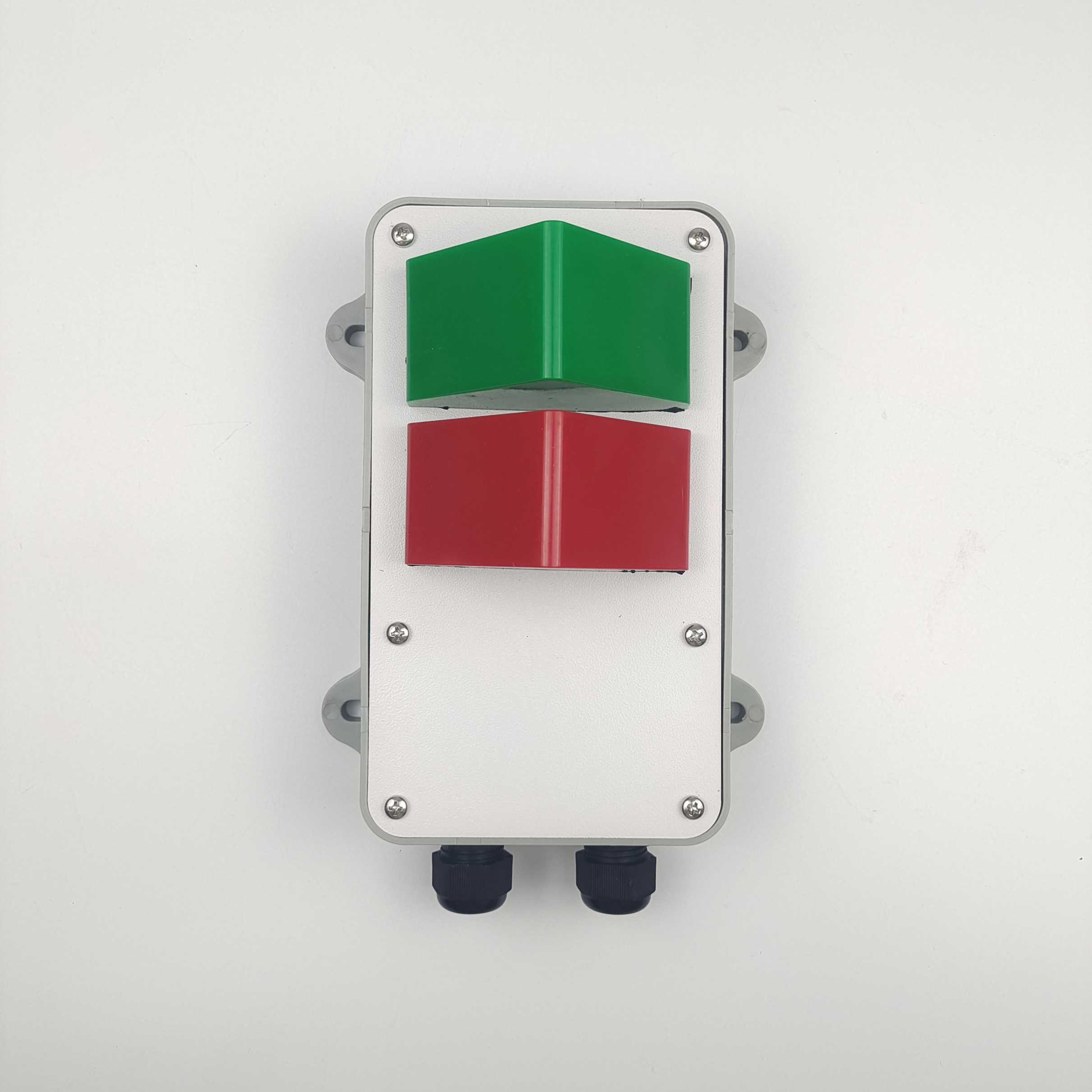

Các phụ kiện quan trọng đi kèm hệ thống báo động cửa kín nước này gồm có: đèn báo trạng thái ZH-MSA-1L lắp tại vị trí cửa, công tắc tiệm cận ZH-MSA-1J gắn trên cơ cấu chốt, và đèn báo động chống cháy nổ BBJ-1 / ZH-MSA-1EL đạt chuẩn Ex d IIC T6 Gb cho khu vực có nguy cơ khí gas. Nhờ đó, hệ thống có thể triển khai linh hoạt trên nhiều loại tàu và nhiều vùng nguy hiểm khác nhau mà vẫn tuân thủ yêu cầu an toàn cháy nổ.

Giao diện HMI, quản lý nguồn và tích hợp dữ liệu

Điểm nổi bật của báo động cửa kín nước ZH-MSA là giao diện tương tác kỹ thuật số hiện đại. Thay vì bảng đèn cơ học truyền thống, khối ZH-MSA-1ZQ và các bộ lặp được trang bị màn hình cảm ứng LCD 7 inch, độ phân giải 800x480. Giao diện boong (deck interface) có thể tùy chỉnh để mô phỏng sơ đồ mặt bằng thực tế của tàu, hiển thị vị trí từng cửa kín nước theo đúng bố trí kết cấu. Điều này giúp sĩ quan trực ca nhanh chóng định vị cửa gặp sự cố, rút ngắn thời gian phản ứng.

Về nguồn điện, hệ thống hỗ trợ cả DC24V và AC220V, phù hợp với hầu hết cấu hình điện tàu hiện nay. Màn hình liên tục giám sát tình trạng nguồn; khi mất điện, hệ thống phát tín hiệu báo động nhịp điệu và xuất cụm tiếp điểm thụ động tại cổng “ALM4” để liên động với các hệ thống khác. Chức năng này giúp watertight door alarm không chỉ là thiết bị cảnh báo độc lập mà còn là một phần của mạng lưới an toàn tổng thể trên tàu.

Về mặt hiển thị, khi cửa mở, màn hình chuyển sang màu đỏ và phát chuông báo; trong quá trình cửa di chuyển, biểu tượng “Action” nhấp nháy kèm âm thanh nhịp điệu; khi cửa đóng an toàn, trạng thái trở về màu xanh. Cơ chế giám sát lỗi ưu tiên (First Alarm/Fault) cho phép màn hình tự động chuyển đến boong chứa cửa đầu tiên gặp lỗi hoặc đang mở, giúp người vận hành tập trung xử lý đúng vị trí quan trọng nhất.

Hệ thống báo động cửa kín nước ZH-MSA còn được thiết kế sẵn cổng giao tiếp RS485 để truyền dữ liệu trạng thái cửa (mở/đóng/di chuyển/lỗi) đến thiết bị ghi dữ liệu hành trình (VDR). Việc tích hợp này hỗ trợ công tác điều tra sau tai nạn, đánh giá tuân thủ quy trình vận hành cửa kín nước, đồng thời nâng cao tính minh bạch trong quản lý an toàn. Chức năng điều chỉnh độ sáng (dimming) trên màn hình giúp giảm chói, không ảnh hưởng đến tầm nhìn ban đêm của sĩ quan trực ca, đáp ứng yêu cầu nhân trắc học trong thiết kế buồng lái.

Tầm quan trọng của báo động cửa kín nước đối với an toàn thuyền viên

Cửa kín nước trên tàu thường vận hành bằng hệ thống điện – thủy lực, tạo ra lực đóng rất lớn, có thể lên tới nhiều tấn. Nếu thuyền viên đứng trong vùng chuyển động của cửa khi hệ thống báo động cửa kín nước kích hoạt, nguy cơ chấn thương nghiêm trọng hoặc tử vong là hoàn toàn có thể xảy ra. Thực tế đã ghi nhận nhiều tai nạn do chủ quan, cố tình đi qua cửa khi chuông báo đang kêu hoặc do hiểu sai tín hiệu cảnh báo.

Nguyên tắc vận hành an toàn được các hãng tàu và tổ chức phân cấp nhấn mạnh là: không bao giờ đi qua một cửa kín nước đang đóng hoặc đứng trong đường di chuyển của cửa. Hệ thống watertight door alarm chỉ thực sự phát huy hiệu quả khi thuyền viên được đào tạo đầy đủ về ý nghĩa từng loại tín hiệu âm thanh, ánh sáng, cách nhận biết trạng thái cửa trên màn hình HMI, cũng như quy trình xử lý khi phát hiện báo động bất thường. Các chương trình huấn luyện định kỳ cần mô phỏng tình huống ngập nước, mất nguồn, lỗi cảm biến để thuyền viên làm quen với phản ứng hệ thống.

Từ góc độ bảo trì, mọi hư hỏng liên quan đến báo động cửa kín nước như đèn cháy, loa hỏng, công tắc tiệm cận sai lệch, mất tín hiệu truyền thông CAN bus hoặc RS485 đều phải được xử lý ngay trong kế hoạch bảo dưỡng thường xuyên. Việc bỏ qua các lỗi “nhỏ” trên hệ thống cảnh báo có thể dẫn đến hậu quả “lớn” khi sự cố ngập nước thực sự xảy ra. Các biên bản kiểm tra, thử nghiệm định kỳ hệ thống báo động cửa kín nước là tài liệu quan trọng chứng minh tuân thủ quy phạm và là cơ sở đánh giá mức độ an toàn vận hành của con tàu.
