Đồng hồ vòng tua chân vịt

Khái niệm và vai trò của đồng hồ vòng tua chân vịt trên tàu biển

Đồng hồ vòng tua chân vịt (Propeller Revolution Indicator) là thiết bị chuyên dụng dùng để đo, tính toán và hiển thị theo thời gian thực tốc độ quay của trục chân vịt, đơn vị tính bằng vòng/phút (RPM), đồng thời cho biết rõ hướng quay chân vịt đang ở chế độ chạy tiến (Ahead) hay chạy lùi (Astern). Trên các tàu hàng, tàu dầu, tàu khách và tàu chuyên dụng hiện đại, đây là một trong những công cụ giám sát vận hành cốt lõi, được bố trí tại buồng lái và buồng điều khiển máy để sĩ quan và thợ máy nắm bắt tức thời trạng thái đẩy của tàu.

Việc theo dõi chính xác số vòng quay trục chân vịt cho phép tối ưu hóa hiệu suất đẩy của hệ trục – chân vịt – động cơ, điều chỉnh hợp lý lượng nhiên liệu phun, giảm rung động và hạn chế quá tải cơ khí. Đặc biệt, trong các khu vực luồng lạch hẹp, cảng biển đông đúc hoặc khi điều động cập/rời cầu, dữ liệu từ đồng hồ vòng tua chân vịt là cơ sở để sĩ quan boong đánh giá quán tính tàu, khoảng dừng, khoảng lùi, từ đó đưa ra lệnh máy chính xác, giảm thiểu nguy cơ va chạm và mắc cạn.

Ở góc độ quản lý an toàn, đồng hồ vòng tua còn là tham số bắt buộc phải ghi nhận trong nhật ký máy, nhật ký hành trình và hệ thống hộp đen VDR. Các chuyên gia giám định, đăng kiểm và điều tra tai nạn thường dựa vào lịch sử biến thiên RPM để phân tích thao tác điều động, đánh giá phản ứng của tàu trong các tình huống khẩn cấp, qua đó đưa ra khuyến nghị cải thiện quy trình vận hành.

Lịch sử phát triển và phân loại công nghệ đồng hồ vòng tua chân vịt

Công nghệ đo tốc độ quay trục chân vịt đã trải qua một quá trình phát triển dài, từ các cơ cấu cơ khí thuần túy đến những hệ thống cảm biến điện tử hiện đại. Trên các tàu thế hệ cũ, đồng hồ vòng tua chân vịt thường sử dụng cơ cấu quả văng ly tâm hoặc cơ cấu cộng hưởng cơ học, trong đó chuyển động quay được biến đổi thành chuyển động tịnh tiến để dịch chuyển kim chỉ thị. Các hệ thống này tuy đơn giản nhưng chịu ảnh hưởng lớn của ma sát, mài mòn, rung động và nhiệt độ, dẫn đến sai số tăng dần theo thời gian khai thác.

Sau giai đoạn cơ khí, ngành hàng hải chuyển sang các hệ thống điện – điện cơ, sử dụng máy phát tốc (tacho-generator) liên kết trực tiếp với trục chân vịt hoặc trục trung gian. Khi trục quay, máy phát tốc tạo ra điện áp tỉ lệ với tốc độ góc, còn chiều quay được xác định thông qua cực tính điện áp. Loại đồng hồ vòng tua chân vịt kiểu điện này đã cải thiện đáng kể độ chính xác, cho phép truyền tín hiệu đi xa bằng cáp điện, nhưng vẫn tồn tại nhược điểm là có chi tiết quay, ổ trục, chổi than dễ hư hỏng trong môi trường rung lắc, hơi dầu và độ ẩm cao của buồng máy.

Theo tiêu chuẩn quốc tế ISO 22554, các hệ thống chỉ báo vòng quay trục chân vịt hiện đại được phân thành hai nhóm chính: hệ thống chỉ báo kiểu điện và hệ thống chỉ báo kiểu điện tử. Trong đó, xu hướng chủ đạo trên tàu mới đóng là sử dụng công nghệ điện tử với cảm biến không tiếp xúc, loại bỏ hoàn toàn ma sát cơ học. Các cảm biến từ trường hoặc cảm biến tiệm cận được bố trí gần trục, nhận xung từ đĩa răng thép hoặc vòng nam châm, sau đó bộ xử lý số hóa tín hiệu, tính toán RPM và hướng quay dựa trên nguyên lý dịch pha vuông góc (Quadrature). Cách tiếp cận này giúp đồng hồ vòng tua chân vịt đạt độ tin cậy cao, tuổi thọ dài, ít phải bảo dưỡng, phù hợp với yêu cầu vận hành liên tục của tàu biển.

Phân tích về CWZ-1 đồng hồ vòng tua chân vịt

Model CWZ-1 tập trung tối ưu hóa đo và hiển thị vòng tua chân vịt bằng cảm biến từ thụ động hai chiều, không tiếp xúc, giúp lắp đặt linh hoạt và giảm can thiệp cơ khí vào trục. Cấu hình dùng nam châm vĩnh cửu nhỏ, khoảng cách làm việc vài milimét, cho phép hệ thống đếm xung chính xác để tính RPM, đồng thời rút ngắn thời gian cải hoán. Về hiển thị, CWZ-1 dùng màn hình LED cỡ lớn, mã hóa màu trực quan xanh – đỏ – cam kết hợp mũi tên hướng quay và thuật toán lọc ngưỡng dừng để loại bỏ nhiễu khi chân vịt trôi tự do. Thiết bị được thiết kế chịu môi trường khắc nghiệt, hỗ trợ Auto Dimmer, dải đo rộng, sai số thấp và dễ dàng tích hợp qua SCB sang chuẩn NMEA 0183.

Cảm biến hai chiều không tiếp xúc và ưu điểm lắp đặt

Trong số các giải pháp điện tử, model CWZ-1 Propeller Revolution Indicator là ví dụ tiêu biểu cho xu hướng sử dụng cảm biến từ thụ động hai chiều. Cảm biến của CWZ-1 hoạt động theo nguyên lý cảm ứng từ trường, không có chi tiết quay, không cần cấp nguồn riêng cho đầu dò, nhờ đó giảm thiểu nguy cơ hỏng hóc do quá nhiệt hoặc chập điện. Điểm nổi bật là cả mặt trước và mặt sau của khối thép từ tính đều có khả năng kích hoạt, cho phép bố trí linh hoạt trên hầm trục, kể cả trong không gian chật hẹp.

Thay vì phải gia công đĩa răng cưa hoặc gắn bánh đà lớn lên trục, kỹ sư chỉ cần cố định một hoặc vài nam châm vĩnh cửu nhỏ trên bề mặt trục, giữ khoảng cách làm việc 3–10 mm so với cảm biến. Mỗi lần nam châm đi qua, cảm biến tạo ra một xung điện từ, bộ vi xử lý sẽ đếm xung theo thời gian để tính RPM. Cấu hình này giúp rút ngắn thời gian lắp đặt, giảm chi phí cải hoán, đồng thời hạn chế can thiệp cơ khí vào hệ trục vốn đã được cân bằng động rất nghiêm ngặt.

Hệ thống hiển thị mã hóa màu và thuật toán nhận diện trạng thái dừng

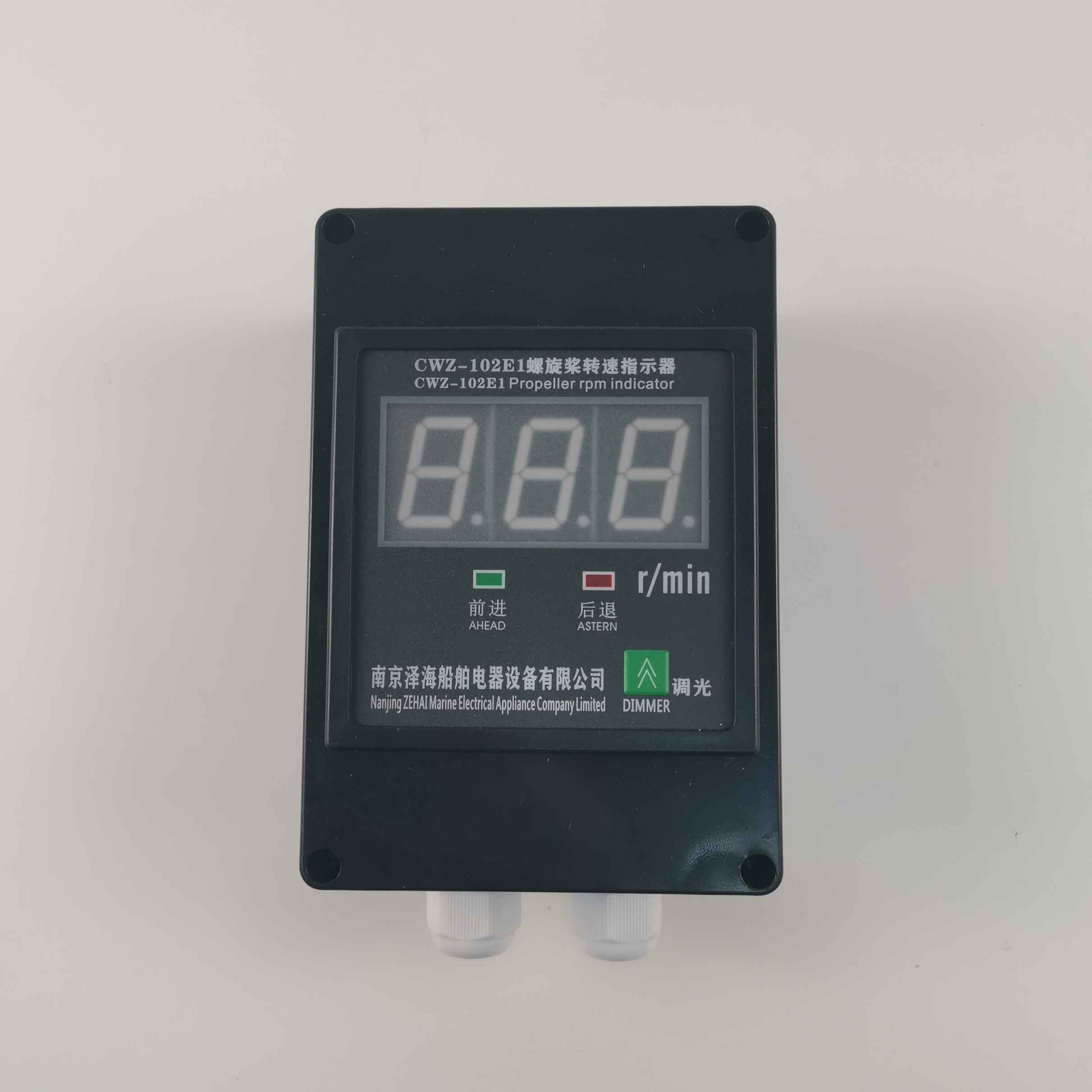

Đồng hồ vòng tua chân vịt CWZ-1 sử dụng màn hình LED kỹ thuật số cỡ lớn điều khiển bằng vi xử lý, cho phép hiển thị rõ ràng giá trị RPM ngay cả khi đứng xa hoặc trong điều kiện ánh sáng mạnh. Điểm khác biệt là hệ thống mã hóa màu trực quan: khi chân vịt quay tiến thuận chiều kim đồng hồ, màn hình hiển thị màu xanh lá kèm mũi tên chỉ hướng Ahead; khi chân vịt quay lùi ngược chiều kim đồng hồ, màn hình chuyển sang màu đỏ với mũi tên Astern. Cách thể hiện này giúp sĩ quan trực ca chỉ cần liếc mắt là nhận biết ngay trạng thái đẩy, giảm nguy cơ nhầm lẫn trong các tình huống điều động khẩn cấp.

Trong thực tế, khi tàu dừng máy và thả trôi, dòng nước có thể làm chân vịt quay rất chậm, tạo ra một lượng xung nhỏ trên cảm biến. Nếu hiển thị toàn bộ các dao động này, đồng hồ vòng tua chân vịt sẽ gây nhiễu thông tin, khiến người vận hành khó phân biệt giữa trạng thái dừng thực sự và trạng thái trôi tự do. CWZ-1 giải quyết vấn đề bằng thuật toán lọc ngưỡng dừng thông minh: khi tốc độ trục giảm xuống ≤ 30 vòng/phút, hệ thống tự động coi đây là trạng thái Stop, màn hình chuyển sang màu cam tĩnh với ký hiệu 0 --, giúp giao diện hiển thị rõ ràng, nhất quán.

Độ bền môi trường, dải đo và khả năng tích hợp hệ thống

Về mặt môi trường, CWZ-1 được thiết kế để làm việc ổn định trong dải nhiệt độ từ −20°C đến +60°C, chịu được độ ẩm cao, sương muối và hơi dầu thường gặp trong buồng máy. Màn hình hiển thị đạt cấp bảo vệ IP20, còn cảm biến đạt IP56, đủ khả năng chống bụi và nước bắn tóe. Chức năng Auto Dimmer tự động giảm độ sáng LED vào ban đêm, tránh chói mắt sĩ quan lầu lái, đồng thời vẫn đảm bảo khả năng quan sát từ nhiều góc độ.

Về thông số kỹ thuật, đồng hồ vòng tua chân vịt CWZ-1 sử dụng nguồn DC 24V ±20%, phù hợp với hệ thống điện điều khiển trên hầu hết tàu biển. Dải đo tiêu chuẩn ±30 đến ±999 vòng/phút với sai số khoảng 1% đáp ứng tốt yêu cầu giám sát cả ở chế độ chạy chậm khi điều động lẫn chế độ tải cao khi hành trình. Tín hiệu đầu ra dạng xung hoặc dạng số có thể được đưa về hộp hiệu chuẩn tín hiệu (Signal Calibration Box – SCB) để chuyển đổi sang giao thức NMEA 0183, phục vụ cho việc tích hợp với các thiết bị khác trên mạng lưới điều khiển tàu.

Tích hợp đồng hồ vòng tua chân vịt trong hệ thống hàng hải và yêu cầu SOLAS

Đồng hồ vòng tua chân vịt giữ vai trò trung tâm trong kiến trúc tích hợp, khi tín hiệu từ cảm biến trục được hiệu chỉnh, chuẩn hóa và phân phối đến VDR, Radar ARPA, ECDIS và AMS dưới dạng câu lệnh NMEA 0183. Nhờ vậy, dữ liệu RPM và chiều quay được dùng đồng thời cho điều động, giám sát máy và lưu trữ phục vụ điều tra tai nạn, tạo nên bức tranh vận hành tổng thể của con tàu. Về mặt pháp lý, SOLAS yêu cầu chỉ báo tốc độ và chiều quay trục phải hiển thị độc lập tại buồng lái và lặp lại ở ECR, trở thành tiêu chí quan trọng trong phân cấp và bảo hiểm. Trong tình huống Speed Log hỏng, RPM kết hợp Maneuvering Poster cho phép suy ra tốc độ, nhập tay vào Radar/ECDIS để duy trì chức năng tránh va tự động.

Chuỗi tín hiệu từ cảm biến trục đến VDR, Radar ARPA và ECDIS

Trong kiến trúc hệ thống hàng hải hiện đại, đồng hồ vòng tua chân vịt không hoạt động độc lập mà là một nút quan trọng trong mạng lưới thiết bị tích hợp. Tín hiệu thô từ cảm biến trục (ví dụ PG50) được đưa về SCB hoặc bộ chuyển đổi trung tâm, tại đây các sai số hình học, số lượng nam châm, tỉ số truyền giữa trục trung gian và trục chân vịt được hiệu chỉnh. Sau đó, dữ liệu RPM và hướng quay được mã hóa thành câu lệnh chuẩn NMEA 0183, thường là khung $--RPM, phát với tần số khoảng 10 Hz.

Dòng dữ liệu này được phân phối đồng thời đến nhiều hệ thống: VDR (Voyage Data Recorder) để lưu trữ phục vụ điều tra tai nạn; Radar ARPA và hải đồ điện tử ECDIS để hỗ trợ tính toán quỹ đạo, dự đoán nguy cơ đâm va; hệ thống giám sát máy (AMS) để so sánh RPM với tải động cơ, nhiệt độ, áp suất dầu bôi trơn. Nhờ đó, đồng hồ vòng tua chân vịt trở thành nguồn dữ liệu nền tảng cho cả khối boong và khối máy, góp phần xây dựng bức tranh vận hành tổng thể của con tàu.

Quy định SOLAS và vai trò dự phòng an toàn

Theo Công ước quốc tế về an toàn sinh mạng con người trên biển (SOLAS), Chương V, Quy định 19, các tàu từ 500 GT trở lên phải được trang bị thiết bị chỉ báo tốc độ và chiều quay trục chân vịt, hiển thị rõ ràng, độc lập tại khu vực điều khiển lầu lái. Đồng thời, SOLAS Chương II-1 yêu cầu lặp lại chỉ báo tại buồng điều khiển máy (ECR) để thợ máy có thể giám sát và phối hợp với sĩ quan boong trong mọi chế độ vận hành. Việc tuân thủ các quy định này không chỉ là nghĩa vụ pháp lý mà còn là tiêu chí quan trọng trong đánh giá phân cấp đăng kiểm và bảo hiểm hàng hải.

Trong bối cảnh an toàn hàng hải, đồng hồ vòng tua chân vịt còn đóng vai trò dự phòng khi hệ thống đo tốc độ tàu qua nước (Speed Log) gặp sự cố. Radar ARPA thường dựa vào dữ liệu vận tốc để tính toán CPA/TCPA và đề xuất phương án tránh va. Nếu Speed Log bị hỏng hoặc bị rác bám, sĩ quan có thể sử dụng RPM từ đồng hồ vòng tua kết hợp với bảng đặc tính điều động (Maneuvering Poster) để suy ra tốc độ tương ứng ở từng mức vòng quay. Giá trị này sau đó được nhập thủ công vào Radar/ECDIS, giúp khôi phục chức năng tính toán tránh va tự động, giảm thiểu rủi ro trong điều kiện tầm nhìn hạn chế.
