Báo động chung

Khái niệm hệ thống báo động chung trên tàu thủy

Báo động chung (General Emergency Alarm – GA) là hệ thống cảnh báo khẩn cấp trung tâm trên tàu thủy, được thiết kế để thông báo tức thời cho toàn bộ thuyền viên và hành khách khi xảy ra các tình huống đe dọa an toàn sinh mạng như cháy lớn, đâm va, thủng vỏ, nguy cơ chìm tàu hoặc phải bỏ tàu. Đây là một hạng mục bắt buộc theo Công ước quốc tế về An toàn Sinh mạng Con người trên Biển (SOLAS) và Bộ luật Thiết bị cứu sinh (LSA Code), được các tổ chức đăng kiểm hàng hải trên thế giới giám sát chặt chẽ.

Sau thảm họa RMS Titanic năm 1912, khái niệm báo động chung được chuẩn hóa nhằm đảm bảo mọi người trên tàu đều nhận được cùng một loại tín hiệu cảnh báo, không phụ thuộc vào vị trí làm việc hay ngôn ngữ. Hệ thống này kết nối đồng bộ với còi tàu, chuông điện, còi hú, đèn báo và hệ thống truyền thanh công cộng (PA), tạo thành “mạng thần kinh” an toàn của toàn bộ con tàu. Khi được kích hoạt, general emergency alarm system buộc mọi người phải dừng mọi hoạt động thường nhật và di chuyển đến các trạm tập hợp (muster stations) để chờ lệnh chỉ huy.

Trên các tàu khách, tàu hàng cỡ lớn, giàn khoan và công trình biển, báo động chung không chỉ là yêu cầu pháp lý mà còn là tiêu chí đánh giá năng lực quản lý an toàn (Safety Management System – SMS) của chủ tàu, công ty quản lý và sĩ quan boong, sĩ quan máy. Việc thiết kế, lắp đặt, vận hành và bảo dưỡng hệ thống phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật, quy trình thử nghiệm và diễn tập định kỳ.

Đặc điểm tín hiệu và tiêu chuẩn âm học của báo động chung

Tín hiệu chuẩn quốc tế của báo động chung là chuỗi 7 (hoặc nhiều hơn) tiếng còi ngắn liên tiếp, tiếp theo là 1 tiếng còi dài. Mẫu tín hiệu này được phát đồng thời trên còi tàu (whistle) và trên toàn bộ mạng lưới chuông, còi hú, loa báo động trong các khu vực sinh hoạt, buồng máy, hành lang, boong hở. Cấu trúc tín hiệu đặc trưng giúp phân biệt rõ với các loại báo động khác như báo cháy cục bộ, báo động CO₂, báo động máy móc.

Để đảm bảo hiệu quả cảnh báo trong môi trường tiếng ồn cao của tàu biển, general emergency alarm system phải đáp ứng các tiêu chuẩn âm học sau theo SOLAS và LSA Code:

• Mức áp suất âm thanh tối thiểu 80 dB(A) tại các không gian sinh hoạt, lối đi, boong hở và phải cao hơn tiếng ồn nền ít nhất 10 dB(A).
• Mức tối thiểu 75 dB(A) tại khu vực cabin, giường ngủ, phòng tắm, đồng thời vẫn phải vượt tiếng ồn nền tối thiểu 10 dB(A) để đánh thức người đang ngủ.
• Dải tần số tín hiệu (trừ chuông cơ) thường nằm trong khoảng 200 Hz – 2500 Hz, tối ưu cho khả năng nghe của con người trong môi trường nhiễu ồn.
• Mức áp suất âm thanh tối đa không vượt quá 120 dB(A) ở bất kỳ vị trí nào để tránh gây tổn thương thính giác.

Hệ thống báo động chung phải được tích hợp chặt chẽ với hệ thống truyền thanh công cộng (Public Address – PA). Sau khi tín hiệu còi 7 ngắn + 1 dài vang lên, hệ thống có thể tạm ngắt để sĩ quan trên buồng lái hoặc sỹ quan an toàn phát lệnh bằng lời nói, hướng dẫn chi tiết: tuyến đường thoát nạn, trạm tập hợp, tình trạng cháy nổ, lệnh chuẩn bị bỏ tàu. Sự kết hợp giữa tín hiệu âm thanh tiêu chuẩn và thông tin bằng lời là yếu tố then chốt để kiểm soát đám đông trong tình huống khẩn cấp.

Phân phối nguồn điện và mức độ ưu tiên an toàn

Về mặt thiết kế, báo động chung là một trong những hệ thống được ưu tiên cao nhất trên tàu về cấp nguồn và độ tin cậy. Hệ thống phải được cấp điện đồng thời từ nguồn điện chính (Main Power) và nguồn điện sự cố (Emergency Power). Bộ chuyển mạch tự động sẽ chuyển sang nguồn sự cố (ắc quy DC 24V hoặc máy phát điện sự cố) ngay khi mất nguồn chính, và quá trình chuyển đổi này không được phép gây ra báo động giả hoặc làm gián đoạn tín hiệu đang phát.

Thời gian duy trì hoạt động của general emergency alarm system bằng nguồn sự cố được SOLAS quy định rất rõ:

• Tàu khách: hệ thống phải hoạt động liên tục ít nhất 36 giờ ở chế độ đầy tải.
• Tàu hàng: yêu cầu tối thiểu 18 giờ hoạt động liên tục.

Trong “thang bậc” ưu tiên của các hệ thống cảnh báo, báo động chung thường được xếp Cấp 2, chỉ đứng sau báo động xả khí chữa cháy cố định CO₂ (Cấp 1). Khi được kích hoạt, hệ thống sẽ:

• Gửi tín hiệu điều khiển ngắt toàn bộ hệ thống âm thanh giải trí (karaoke, TV, nhạc nền) để tránh che lấp tín hiệu cứu nạn.
• Kích hoạt các cột đèn báo động buồng máy, bảng hiển thị tại các khu vực trọng yếu.
• Gửi lệnh đến bộ điều khiển còi tàu để phát mẫu tín hiệu 7 ngắn + 1 dài ra môi trường bên ngoài.

Cấu hình điển hình: hệ thống báo động chung Series RM

Trong thực tế khai thác, một cấu hình phổ biến của general emergency alarm system là Series RM với trung tâm điều khiển RM-1B. Thiết bị này sử dụng vi mạch tích hợp quy mô lớn (LSI) và vi xử lý chuyên dụng, cho phép tạo ra nhiều loại tín hiệu báo động chuẩn xác, ổn định trong môi trường rung lắc, ẩm mặn của tàu biển.

Các ngõ vào (Inputs) chính của tủ RM-1B bao gồm:

• Nút nhấn tích hợp trên mặt tủ: “Báo động chung” (General Alarm) và “Báo động thủ công” (Manual Alarm).

• Tín hiệu từ hệ thống báo cháy: nếu sau 2 phút có báo cháy mà không được xác nhận, hệ thống báo động chung và PA sẽ tự động kích hoạt.

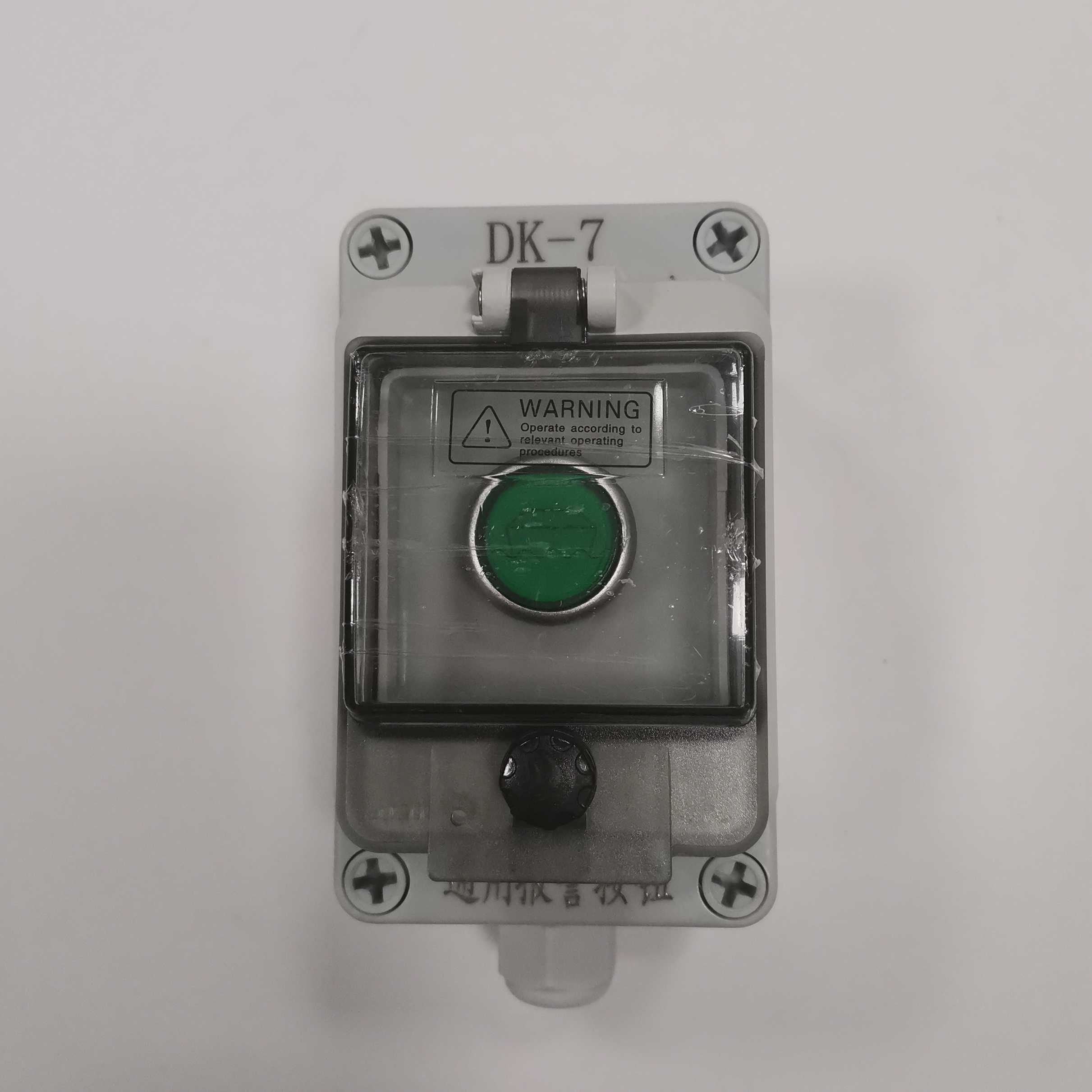

• Các nút nhấn báo động ngoài boong (DK-7, AN-6) đặt tại cánh buồng lái, buồng máy, hành lang.

• Trạm điều khiển từ xa RM-1A hoặc trạm chống nước RM-1AF lắp gần khu vực xuồng cứu sinh để chỉ huy lệnh bỏ tàu.

Các ngõ ra (Outputs) của RM-1B được phân phối qua hộp nguồn WYC-1 để cấp dòng cho:

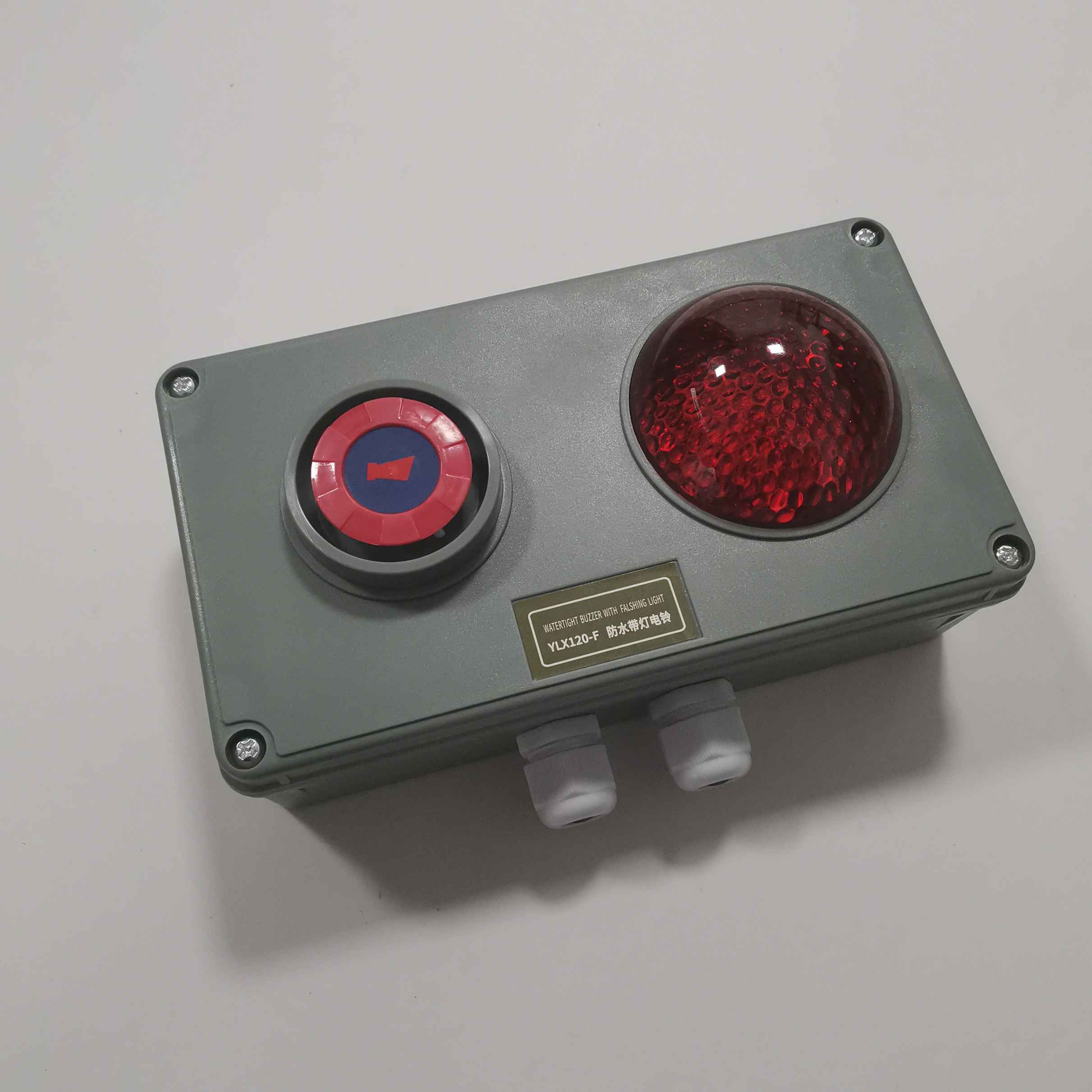

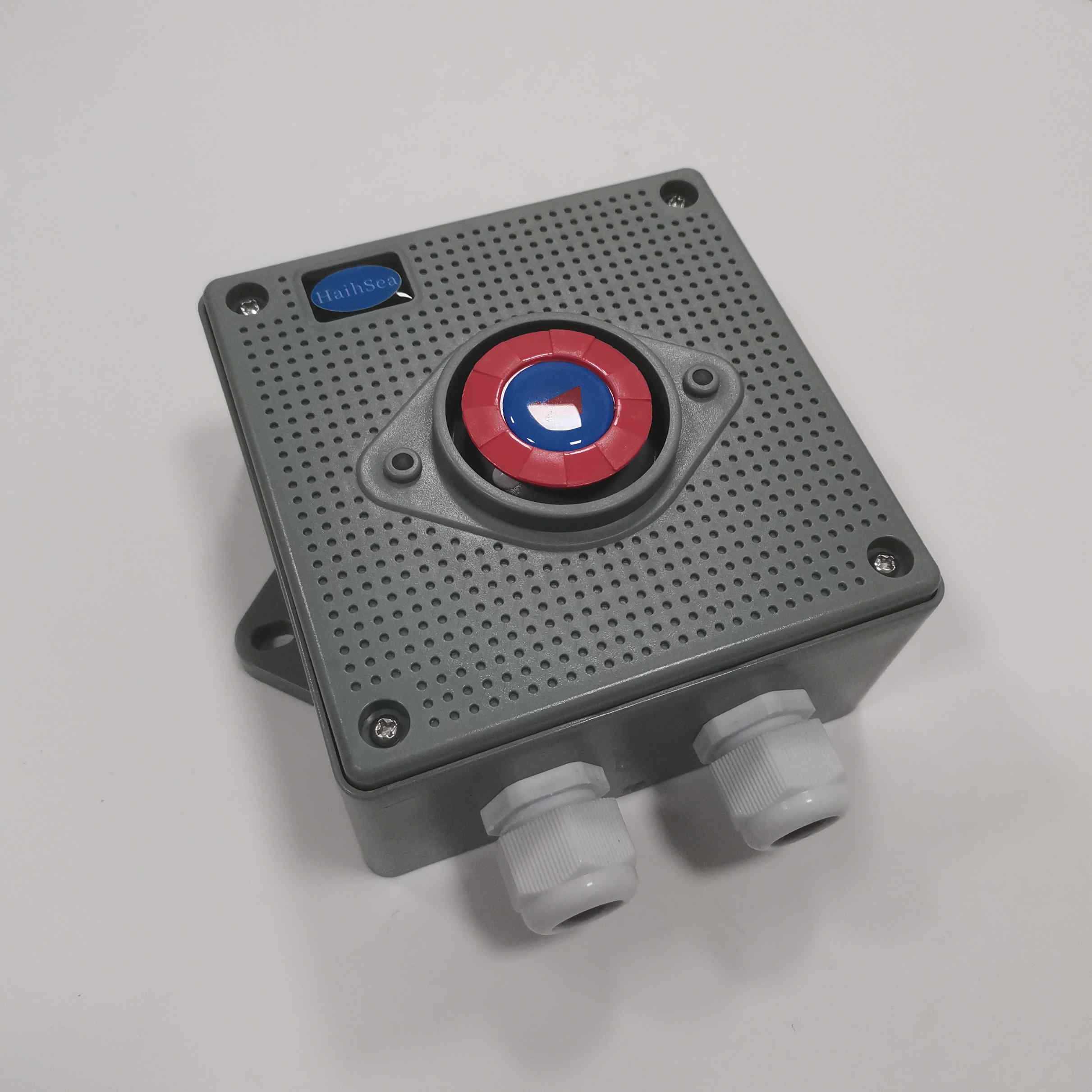

• Chuông điện YLX-120G trong khu vực kín và YLX-120F chống nước ngoài boong.

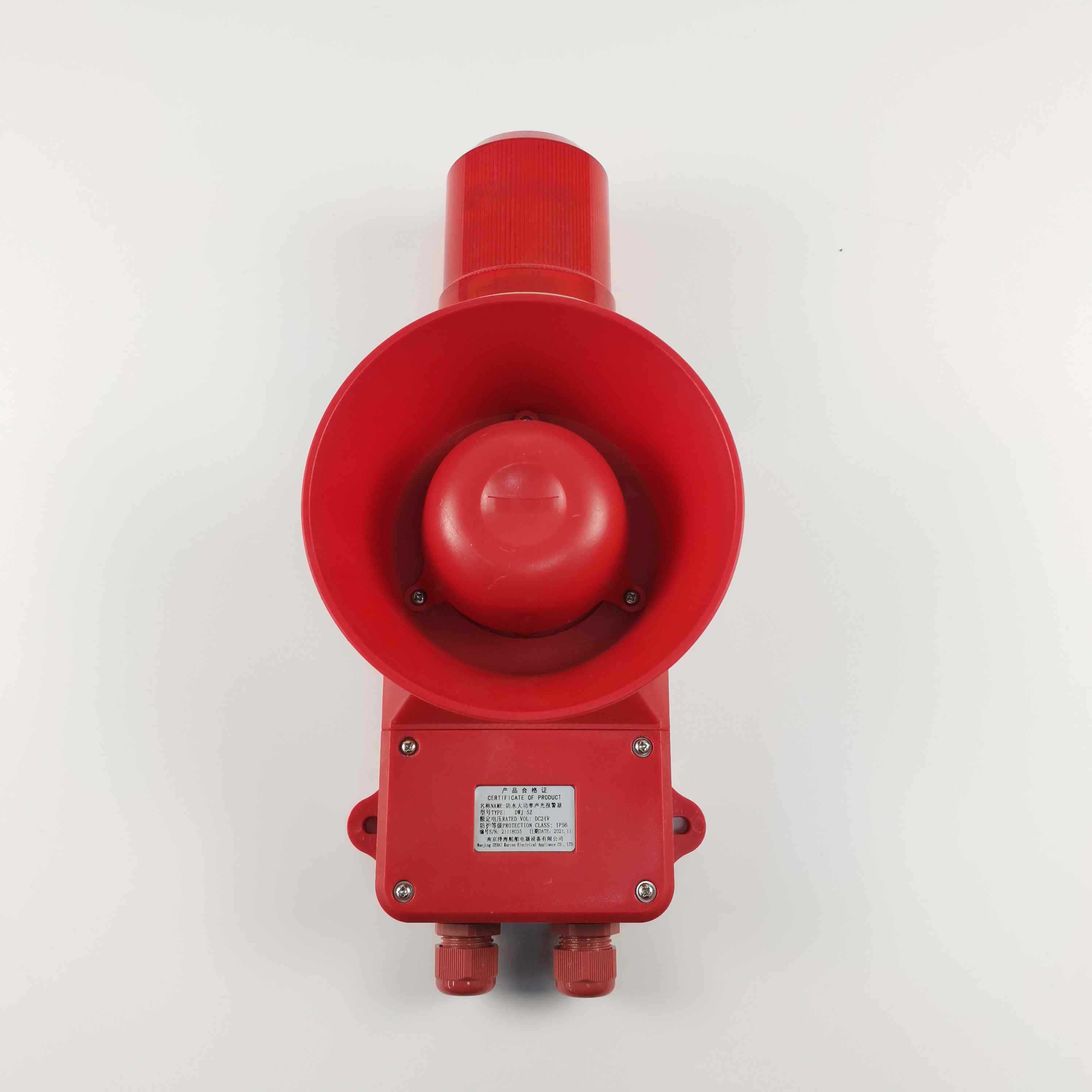

• Còi hú công suất lớn DWJ-5Z cho các không gian rộng, ồn.

• Các tiếp điểm khô thường mở (N.O) xuất lệnh đến bộ điều khiển còi tàu, cột đèn báo động buồng máy và rơ-le ngắt hệ thống giải trí.

Về nguồn, hệ thống hoạt động với DC 24V (18–36V), dòng tĩnh khoảng 200 mA, kết hợp lưới AC 220V (±10%). Dung lượng tiếp điểm đạt AC 250V/1A hoặc DC 30V/3A, đáp ứng yêu cầu đóng cắt tin cậy trong điều kiện sự cố mất điện toàn phần.

Kiểm tra, bảo dưỡng và xử lý sự cố báo động chung

Để đảm bảo báo động chung luôn sẵn sàng, SOLAS yêu cầu tàu khách phải tổ chức diễn tập tập hợp (muster drill) có sử dụng tín hiệu GA trong vòng 24 giờ kể từ khi hành khách lên tàu. Thuyền viên phải kiểm tra âm thanh, thử nút nhấn, thử tích hợp với PA theo chu kỳ hàng tuần, đồng thời ghi chép đầy đủ vào nhật ký an toàn.

Một trong những sự cố thường gặp trên general emergency alarm system là lỗi chạm đất (Earth Fault) trên đường dây DC 24V. Môi trường biển ẩm, muối mặn dễ xâm nhập vào các nút nhấn ngoài boong (DK-7), hộp nối, còi đèn, làm suy giảm cách điện. Khi bộ giám sát trên bảng phân phối phát hiện chạm đất cực âm hoặc cực dương, sĩ quan máy cần áp dụng phương pháp khoanh vùng có hệ thống:

• Ngắt lần lượt từng cầu chì của các mạch nhánh để xác định khu vực boong bị lỗi.
• Dùng đồng hồ Megger đo cách điện từng đoạn cáp, đảm bảo giá trị tối thiểu khoảng 1 MΩ trở lên.
• Tháo mở các hộp nối ngoài trời, sấy khô, vệ sinh bằng cồn chuyên dụng, thay thế gioăng cao su, đầu cáp, phụ kiện chống nước nếu cần.

Việc bảo dưỡng định kỳ báo động chung không chỉ là yêu cầu tuân thủ SOLAS mà còn là yếu tố then chốt trong hệ thống quản lý an toàn của chủ tàu. Các hồ sơ kiểm tra, biên bản diễn tập, báo cáo sửa chữa phải được lưu trữ để phục vụ thanh tra của đăng kiểm, PSC và đánh giá nội bộ của công ty quản lý tàu.
