Bộ Đàm Phòng Nổ: Giải Pháp Liên Lạc An Toàn Trong Môi Trường Nguy Hiểm

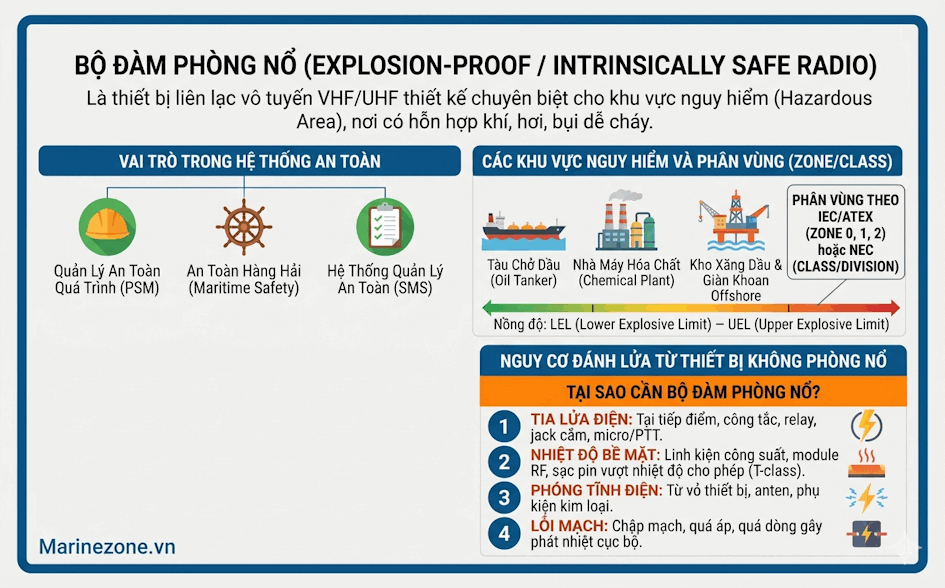

Khái niệm chuyên sâu về Bộ Đàm Phòng Nổ trong môi trường cháy nổ

Bộ đàm phòng nổ (Explosion-proof / Intrinsically Safe Radio) là thiết bị liên lạc vô tuyến VHF/UHF được thiết kế chuyên biệt cho hazardous area, nơi tồn tại hỗn hợp khí, hơi, bụi dễ cháy có thể bốc cháy hoặc nổ khi gặp nguồn đánh lửa. Trong bối cảnh công nghiệp và hàng hải hiện đại, bộ đàm phòng nổ không chỉ là phương tiện liên lạc thông thường mà là một thành phần quan trọng của hệ thống quản lý an toàn quá trình (Process Safety Management – PSM), an toàn hàng hải (Maritime Safety) và hệ thống quản lý an toàn (Safety Management System – SMS).

Các khu vực như tàu chở dầu, tàu LPG/LNG, nhà máy hóa chất, kho xăng dầu, depot nhiên liệu, giàn khoan offshore thường được phân vùng nguy hiểm theo chuẩn IEC/ATEX (Zone 0, Zone 1, Zone 2) hoặc theo NEC (Class/Division). Trong các vùng này, nồng độ hơi hydrocarbon, khí gas, dung môi hữu cơ, bụi dễ cháy có thể đạt đến giới hạn cháy nổ (LEL – Lower Explosive Limit, UEL – Upper Explosive Limit). Bất kỳ thiết bị điện tử nào không được thiết kế phòng nổ đều có nguy cơ trở thành nguồn đánh lửa do:

• Tia lửa điện sinh ra tại tiếp điểm, công tắc, relay, jack cắm, micro/PTT.
• Nhiệt độ bề mặt linh kiện công suất, module RF, mạch sạc pin vượt quá nhiệt độ cho phép của nhóm nhiệt (T-class).
• Phóng tĩnh điện từ vỏ thiết bị, anten, phụ kiện kim loại.
• Lỗi mạch, chập mạch, quá áp, quá dòng gây phát nhiệt cục bộ.

Vì vậy, bộ đàm phòng nổ đạt chuẩn Ex là yêu cầu bắt buộc trong các khu vực nguy hiểm, được quy định trong các quy phạm như ISGOTT (International Safety Guide for Oil Tankers and Terminals), SMS, Permit to Work, Hot Work / Cold Work, quy trình vận hành giàn khoan, nhà máy lọc hóa dầu, kho xăng dầu và trên các tàu chở hàng nguy hiểm.

Về bản chất, bộ đàm chống cháy nổ được thiết kế theo nguyên lý an toàn nội tại – Intrinsic Safety (IS), thường được ký hiệu Ex i (Ex ia, Ex ib). Nguyên lý này giới hạn năng lượng điện và nhiệt trong toàn bộ thiết bị ở mức thấp hơn năng lượng tối thiểu cần để kích nổ hỗn hợp cháy trong điều kiện xấu nhất. Điều này bao gồm:

• Giới hạn điện áp, dòng điện, công suất trong các mạch RF, audio, điều khiển, sạc pin.
• Sử dụng mạch bảo vệ chống quá áp, quá dòng, ngắn mạch, đảo cực, sạc quá mức.
• Thiết kế layout mạch in, khoảng cách cách điện, khe hở không khí, vật liệu cách điện để ngăn phóng điện.
• Kiểm soát nhiệt độ bề mặt của vỏ, anten, các điểm tiếp xúc kim loại để không vượt quá giới hạn T-class (ví dụ T3: < 200°C).
• Đảm bảo ngay cả khi xảy ra 1 hoặc 2 lỗi độc lập (single fault / double fault) thiết bị vẫn không tạo ra nguồn đánh lửa.

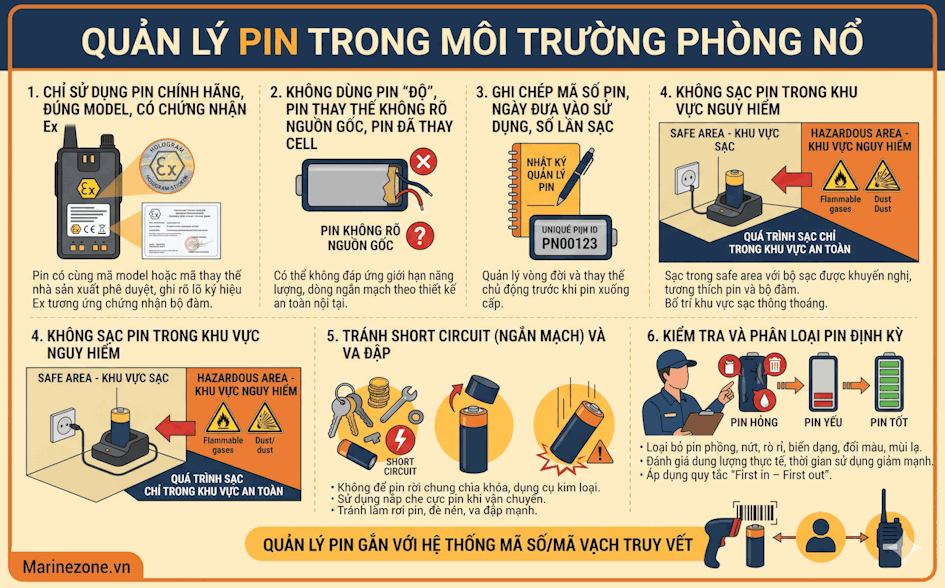

Trong thiết kế an toàn nội tại, pin là thành phần đặc biệt quan trọng. Pin của bộ đàm phòng nổ thường là loại Li-ion hoặc Ni-MH được thiết kế IS, với:

• Mạch BMS (Battery Management System) tích hợp bảo vệ quá áp, quá dòng, quá nhiệt, ngắn mạch.
• Cầu chì, điện trở hạn dòng, diode bảo vệ để giới hạn năng lượng xả tức thời.
• Cấu trúc cơ khí chống va đập, chống xuyên thủng, giảm nguy cơ biến dạng gây chập bên trong cell.
• Quy trình sạc đặc biệt, sử dụng bộ sạc được chứng nhận IS tương thích.

Khác với các thiết bị “explosion-proof” dạng vỏ kín chịu nổ (flameproof – Ex d), bộ đàm an toàn nội tại không dựa vào vỏ chịu nổ mà dựa vào việc kiểm soát năng lượng bên trong. Điều này giúp thiết bị nhẹ hơn, nhỏ gọn hơn, phù hợp cho thuyền viên và công nhân mang theo trong thời gian dài, nhưng đồng thời đòi hỏi thiết kế điện – điện tử cực kỳ chặt chẽ và tuân thủ nghiêm ngặt các tiêu chuẩn Ex.

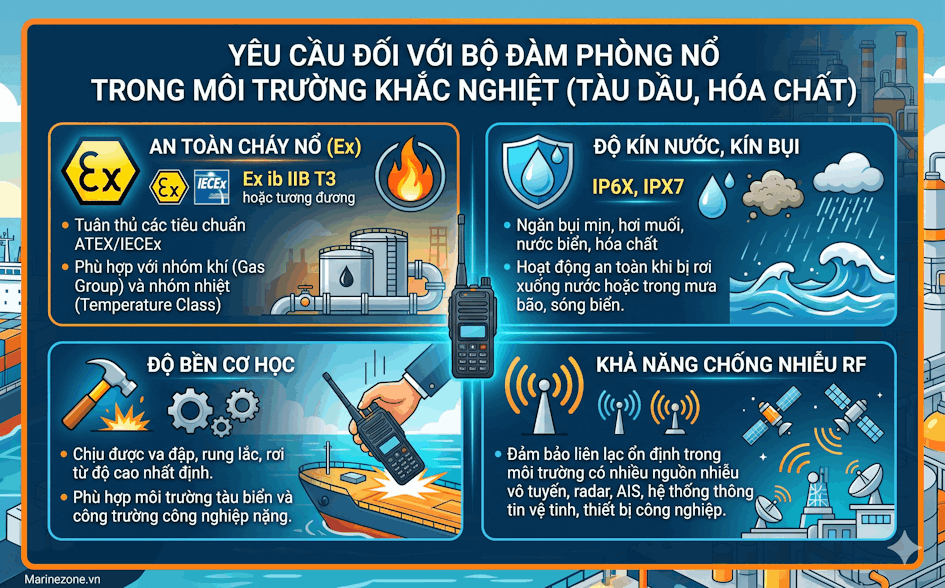

Trong môi trường như khoang bơm hàng, khu vực manifold, boong tàu dầu, khu vực xử lý hóa chất, bộ đàm phòng nổ phải đáp ứng đồng thời các yêu cầu:

• An toàn cháy nổ (Ex): tuân thủ các tiêu chuẩn ATEX/IECEx với ký hiệu như Ex ib IIB T3 hoặc tương đương, phù hợp với nhóm khí (Gas Group) và nhóm nhiệt (Temperature Class) của khu vực.
• Độ kín nước, kín bụi: các cấp bảo vệ như IP6X, IPX7 đảm bảo thiết bị không bị xâm nhập bởi bụi mịn, hơi muối, nước biển, hóa chất, và vẫn hoạt động an toàn khi bị rơi xuống nước hoặc làm việc trong điều kiện mưa bão, sóng biển.
• Độ bền cơ học: chịu được va đập, rung lắc, rơi từ độ cao nhất định, phù hợp với môi trường tàu biển và công trường công nghiệp nặng.
• Khả năng chống nhiễu RF: đảm bảo liên lạc ổn định trong môi trường có nhiều nguồn nhiễu vô tuyến, radar, AIS, hệ thống thông tin vệ tinh, thiết bị công nghiệp.

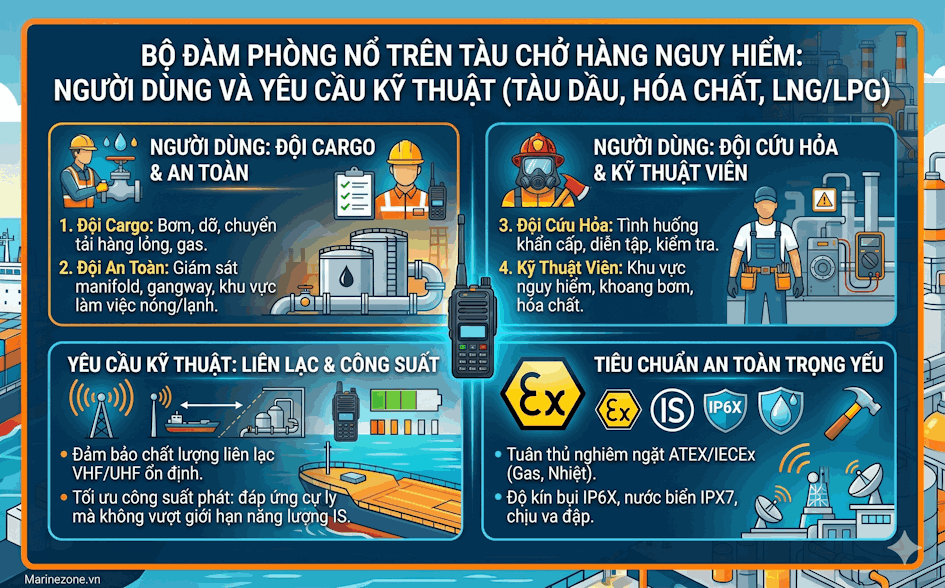

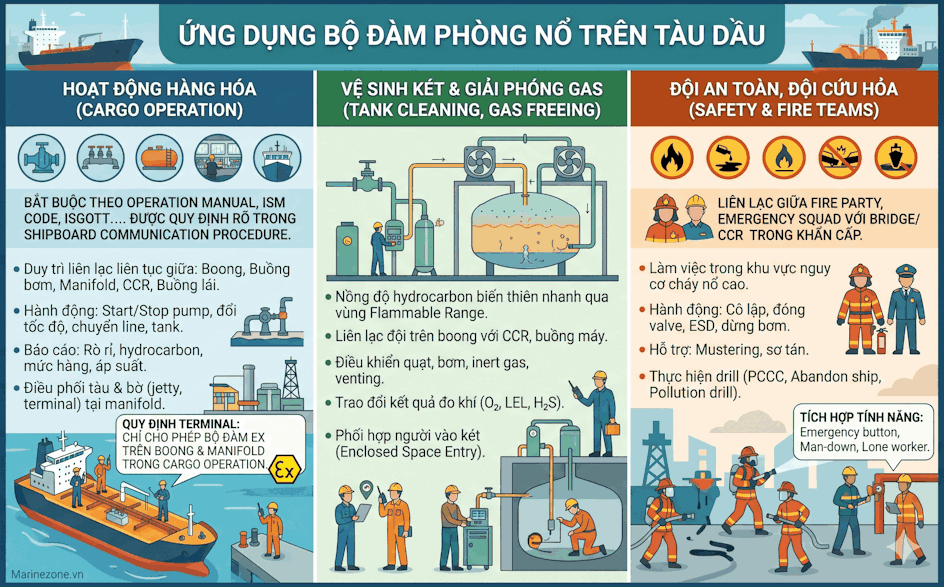

Đối với tàu biển, đặc biệt là oil tanker, chemical tanker, LNG/LPG carrier, bộ đàm phòng nổ là một phần của hệ thống liên lạc an toàn trên boong. Thông thường, các nhóm sau sẽ được trang bị bộ đàm phòng nổ:

• Đội cargo (cargo team) trong quá trình bơm, dỡ, chuyển tải hàng lỏng, gas.
• Đội an toàn (safety team) giám sát khu vực manifold, gangway, khu vực làm việc nóng/lạnh.
• Đội cứu hỏa (fire team) trong các tình huống khẩn cấp, diễn tập, kiểm tra an toàn.
• Kỹ thuật viên bảo trì làm việc trong khu vực nguy hiểm, khoang bơm, khu vực xử lý hóa chất.

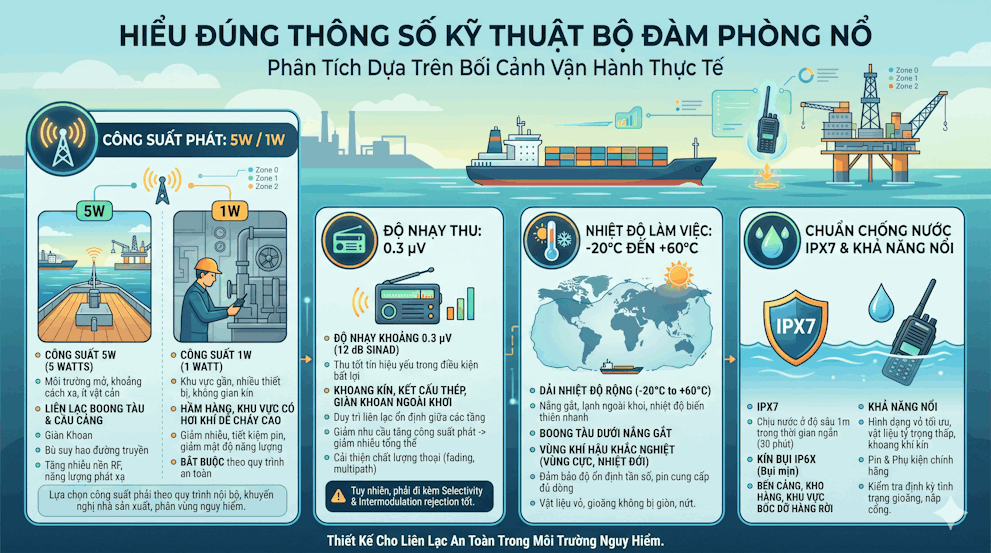

Thiết bị vừa phải đảm bảo chất lượng liên lạc VHF/UHF ổn định với công suất phát được tối ưu để vừa đáp ứng cự ly liên lạc trên boong, trong nhà máy, vừa không vượt quá giới hạn năng lượng cho phép theo chuẩn IS. Các yếu tố kỹ thuật thường được cân nhắc gồm:

• Dải tần hoạt động (VHF Marine, UHF công nghiệp) phù hợp với quy hoạch tần số của tàu, cảng, nhà máy.
• Công suất phát danh định và công suất tối đa trong điều kiện lỗi, được kiểm soát bởi mạch giới hạn công suất RF.
• Độ nhạy thu, khả năng chống nhiễu xen kênh, nhiễu chéo trong môi trường nhiều thiết bị vô tuyến.
• Chế độ mã hóa, squelch, CTCSS/DCS (nếu có) để giảm nhiễu và phân nhóm liên lạc.

Về chứng nhận, bộ đàm phòng nổ dùng trên tàu và giàn khoan thường phải đáp ứng đồng thời:

• Các tiêu chuẩn Ex như Ex ib, IIB, T3 theo ATEX/IECEx hoặc tiêu chuẩn tương đương của các tổ chức chứng nhận.
• Các yêu cầu về bảo vệ môi trường như IP6X, IPX7 để đảm bảo độ kín bụi, kín nước.
• Các yêu cầu của đăng kiểm tàu biển như DNV, ABS, LR, NK, BV, tùy theo từng dự án, loại tàu và quy phạm áp dụng.

Quá trình phê duyệt thường bao gồm:

• Đánh giá thiết kế điện – điện tử, cơ khí, vật liệu, pin, phụ kiện.
• Thử nghiệm trong phòng thí nghiệm được công nhận: thử nổ, thử nhiệt độ, thử va đập, thử kín nước, thử EMC.
• Kiểm tra sản xuất, đánh giá hệ thống quản lý chất lượng của nhà sản xuất.
• Cấp chứng chỉ Ex, chứng chỉ đăng kiểm và ghi rõ phạm vi sử dụng (Zone, Gas Group, T-class).

Trong vận hành thực tế, bộ đàm phòng nổ đạt chuẩn Ex được tích hợp vào các quy trình an toàn như ISGOTT, SMS, Permit to Work, Hot Work / Cold Work. Một số nguyên tắc vận hành thường gặp:

• Chỉ sử dụng bộ đàm đã được chứng nhận Ex phù hợp với khu vực nguy hiểm tương ứng.
• Không mở nắp pin, không tháo lắp phụ kiện, không sạc pin trong khu vực nguy hiểm, trừ khi được chứng nhận IS cho thao tác đó.

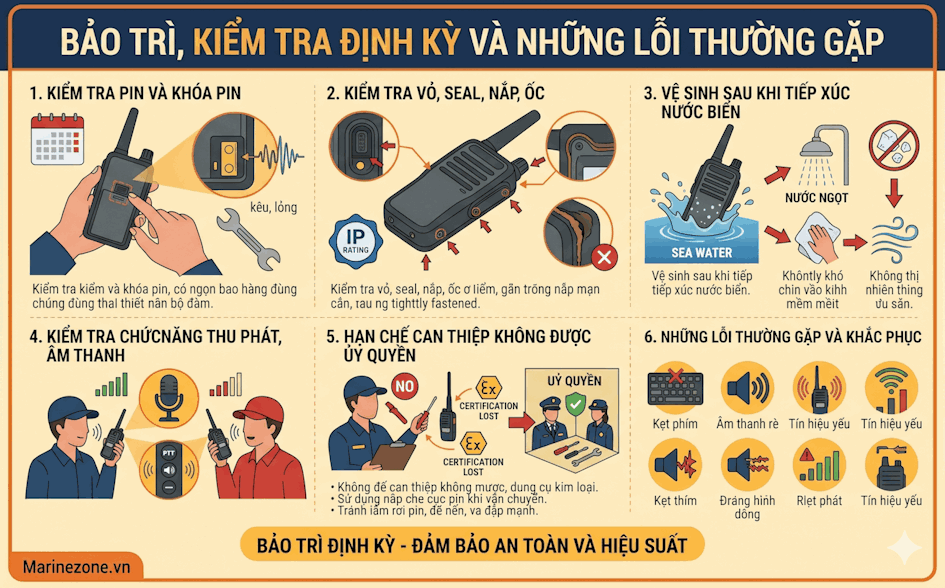

• Kiểm tra định kỳ tình trạng vỏ, gioăng, anten, phím bấm, jack cắm để đảm bảo độ kín và an toàn.
• Quản lý số lượng, phân công sử dụng theo từng đội (cargo, safety, fire team) và ghi nhận trong sổ nhật ký an toàn.

Nhờ thiết kế theo nguyên lý an toàn nội tại – Intrinsic Safety (IS), toàn bộ mạch điện, pin, module RF, linh kiện công suất và các điểm có khả năng phát sinh tia lửa của bộ đàm phòng nổ được giới hạn năng lượng ở mức không thể tạo ra tia lửa điện hoặc nhiệt độ bề mặt đủ cao để kích nổ hỗn hợp khí – hơi – bụi dễ cháy. Ngay cả trong trường hợp xảy ra lỗi mạch, hỏng linh kiện hoặc thao tác sai, thiết bị vẫn được thiết kế để không trở thành nguồn đánh lửa trong hazardous area, đáp ứng yêu cầu khắt khe của ngành dầu khí, hóa chất và hàng hải.

Tiêu chuẩn chống cháy nổ và nguyên lý Intrinsic Safety (Ex ib)

Để được công nhận là bộ đàm phòng nổ, thiết bị không chỉ cần “bền, kín, chắc” mà bắt buộc phải được chứng nhận theo các tiêu chuẩn Ex quốc tế, ví dụ như ATEX (Châu Âu), IECEx (quốc tế), hoặc các chuẩn tương đương như UL, FM, INMETRO… tùy thị trường. Các chứng nhận này xác nhận rằng thiết bị đã được thiết kế, thử nghiệm và đánh giá phù hợp với các yêu cầu an toàn cho môi trường có nguy cơ cháy nổ.

Một marking kỹ thuật điển hình trên thân hoặc nhãn thiết bị có thể là:

Ex ib IIB T3 GbEx ibD 21 T3 IP6X

Các ký hiệu này không chỉ là “mã hiệu” mà là ngôn ngữ kỹ thuật chuẩn hóa, cho phép kỹ sư an toàn, kỹ sư điện – tự động hóa, HSE hiểu chính xác phạm vi sử dụng, mức độ bảo vệ và giới hạn kỹ thuật của thiết bị.

Ý nghĩa chuyên môn chi tiết của các ký hiệu:

• Ex ib: Thiết bị thuộc loại an toàn nội tại (Intrinsic Safety – IS) với cấp bảo vệ mức “ib”. Trong phân loại IS, thường gặp hai mức chính:

  • Ex ia: Mức bảo vệ cao hơn, cho phép sử dụng trong Zone 0 (khu vực luôn hoặc thường xuyên có khí cháy nổ hiện diện).
  • Ex ib: Mức bảo vệ cho Zone 1 – khu vực có khả năng xuất hiện khí cháy trong điều kiện vận hành bình thường, nhưng không liên tục.

  Mức “ib” yêu cầu thiết bị vẫn an toàn trong trường hợp xảy ra một số lỗi xác định (ví dụ: lỗi đơn, một số linh kiện hỏng), đảm bảo năng lượng điện – điện tử trong mạch không đủ để gây tia lửa hoặc phát nóng vượt ngưỡng nguy hiểm.

• IIB: Nhóm khí cháy nổ theo phân loại của IEC/ATEX. Nhóm khí được chia thành IIA, IIB, IIC (IIC là nghiêm ngặt nhất). IIB bao phủ các loại khí có năng lượng đánh lửa thấp hơn IIA, ví dụ:

  • Các hydrocarbon nhẹ, hỗn hợp khí – hơi trong công nghiệp lọc dầu, hóa dầu.
  • Ethylene và các khí tương tự, thường gặp trong nhà máy hóa chất, polymer, hóa dầu.

  Thiết bị được chứng nhận IIB có thể dùng trong môi trường IIA và IIB, nhưng không dùng cho IIC (ví dụ hydrogen, acetylene) trừ khi marking cho phép. Điều này rất quan trọng khi lựa chọn bộ đàm phòng nổ cho nhà máy có nhiều loại khí khác nhau.

• T3: Lớp nhiệt độ (Temperature Class – T-class). Các lớp thường gặp: T1, T2, T3, T4, T5, T6; trong đó T6 là nghiêm ngặt nhất (nhiệt độ bề mặt cho phép thấp nhất). Với T3:

  • Giới hạn nhiệt độ bề mặt tối đa < 200°C.
  • Đảm bảo mọi điểm trên bề mặt thiết bị (vỏ, module RF, khu vực gần pin, linh kiện công suất…) không đạt đến nhiệt độ tự bốc cháy của hỗn hợp khí – hơi dễ cháy trong môi trường ứng dụng.

  Trong thiết kế, nhà sản xuất phải tính đến cả điều kiện vận hành liên tục, tải nặng, nhiệt độ môi trường cao, bức xạ mặt trời, để vẫn giữ được giới hạn T3 theo tiêu chuẩn thử nghiệm.

• Gb: Mức bảo vệ thiết bị cho môi trường khí (Gas) theo IEC 60079-0. Các cấp thường gặp: Ga, Gb, Gc.

  • Ga: Mức bảo vệ rất cao, dùng cho Zone 0.
  • Gb: Mức bảo vệ cao, phù hợp cho Zone 1.
  • Gc: Mức bảo vệ tăng cường, thường cho Zone 2.

  Marking Gb cho thấy bộ đàm được thiết kế và thử nghiệm để vẫn an toàn trong điều kiện sự cố nhất định, phù hợp với các khu vực có nguy cơ khí cháy xuất hiện trong quá trình vận hành bình thường.

• Ex ibD 21: Phần marking dành cho môi trường bụi (Dust). Trong đó:

  • Ex: Thiết bị dùng trong môi trường nguy hiểm (hazardous area).
  • ibD: An toàn nội tại cho bụi (D – Dust), với mức bảo vệ tương đương “ib” cho môi trường khí.
  • 21: Thiết bị dùng cho Zone 21 – khu vực có bụi cháy nổ xuất hiện trong điều kiện vận hành bình thường (tương đương Zone 1 bên khí).

  Điều này đặc biệt quan trọng trong các ngành: xi măng, bột gỗ, bột kim loại, nhà máy chế biến nông sản, silo chứa ngũ cốc, nơi bụi cháy nổ là mối nguy chính, không phải khí.

• IP6X: Cấp bảo vệ vỏ theo tiêu chuẩn IP (Ingress Protection). Hai chữ số sau IP lần lượt chỉ:

  • Chữ số đầu (6): Chống bụi hoàn toàn, không cho bụi xâm nhập vào bên trong thiết bị, kể cả bụi mịn.
  • Chữ số thứ hai (X): Không chỉ định (hoặc không công bố) mức bảo vệ với nước trong marking này.

  Đối với bộ đàm phòng nổ dùng trong môi trường bụi dày đặc, IP6X là yếu tố quan trọng để đảm bảo bụi không xâm nhập gây bám bẩn, chập mạch, hoặc làm thay đổi điều kiện tản nhiệt của thiết bị.

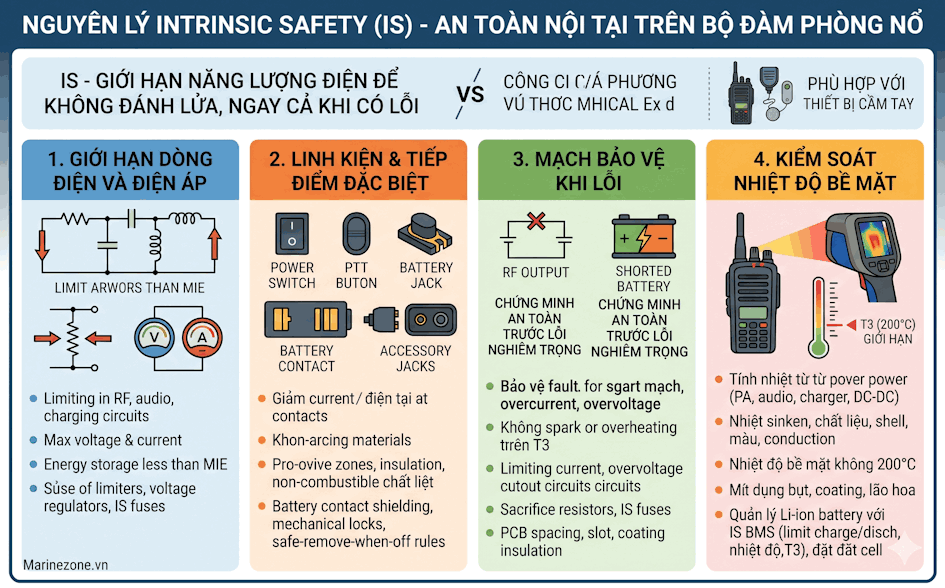

Nguyên lý Intrinsic Safety – An toàn nội tại trên bộ đàm phòng nổ

Khác với các phương pháp chống cháy nổ dựa trên cơ khí – kết cấu như vỏ kín chống nổ (Ex d), an toàn nội tại (Intrinsic Safety – IS) tập trung vào việc giới hạn năng lượng điện trong mạch đến mức không thể gây đánh lửa, ngay cả khi có lỗi. Điều này đặc biệt phù hợp với các thiết bị cầm tay như bộ đàm, cảm biến, thiết bị đo cầm tay…

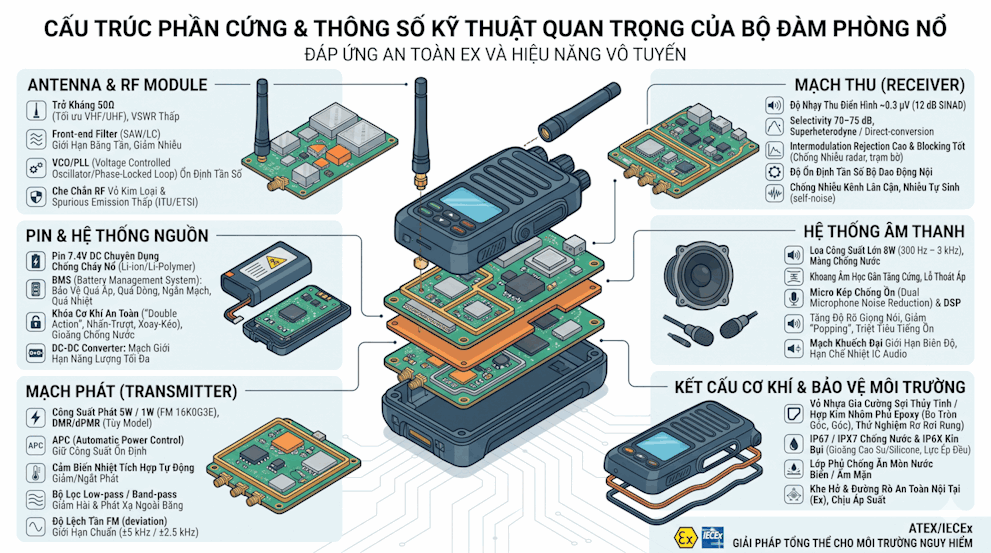

Các giải pháp kỹ thuật chính được triển khai trong bộ đàm phòng nổ Ex ib bao gồm:

• Giới hạn dòng điện và điện áp trong toàn bộ mạch

  Thiết kế mạch RF, mạch công suất audio, mạch sạc, mạch điều khiển đều phải tuân thủ các giới hạn về:

  • Điện áp tối đa cho phép trong điều kiện bình thường và khi lỗi.
  • Dòng điện tối đa qua các nhánh mạch có thể tiếp xúc với môi trường nguy hiểm (ví dụ: cổng phụ kiện, jack tai nghe – micro, cổng lập trình…).
  • Năng lượng tích trữ trong tụ điện, cuộn cảm, dây dẫn… để không đủ tạo tia lửa có năng lượng đánh lửa tối thiểu (Minimum Ignition Energy – MIE) của hỗn hợp khí/bụi tương ứng.

  Các linh kiện như điện trở hạn dòng, mạch ổn áp, mạch giới hạn công suất, cầu chì an toàn nội tại… được bố trí chiến lược để đảm bảo dù có chạm chập, đứt mạch, thiết bị vẫn không vượt quá ngưỡng năng lượng cho phép.

• Sử dụng linh kiện, công tắc, tiếp điểm đặc biệt

  Các điểm có khả năng phát sinh tia lửa khi đóng/ngắt (công tắc nguồn, nút PTT, tiếp điểm pin, jack phụ kiện…) được thiết kế theo hướng:

  • Giảm tối đa dòng và điện áp tại điểm tiếp xúc.
  • Dùng vật liệu tiếp điểm, cấu trúc cơ khí hạn chế hiện tượng hồ quang.
  • Bố trí trong vùng được bảo vệ, cách ly với môi trường nguy hiểm hoặc được bao bọc bằng vật liệu không cháy, khó bắt lửa.

  Trong nhiều thiết kế, các tiếp điểm pin và phụ kiện được che chắn, có khóa cơ khí, hoặc chỉ cho phép tháo lắp khi thiết bị đã tắt, nhằm giảm nguy cơ phát sinh tia lửa trong vùng nguy hiểm.

• Thiết kế mạch bảo vệ khi short circuit, quá dòng, quá áp

  Để đạt chuẩn Ex ib, bộ đàm phải chứng minh được rằng ngay cả khi xảy ra các lỗi nghiêm trọng như:

  • Ngắn mạch đầu ra RF hoặc đầu ra audio.
  • Chập pin, chập cổng phụ kiện, chập mạch sạc.
  • Lỗi linh kiện gây tăng áp, tăng dòng bất thường.

  Thiết bị vẫn không tạo ra tia lửa hoặc điểm nóng vượt quá giới hạn T3. Điều này được đảm bảo bằng:

  • Mạch bảo vệ quá dòng (current limiting), mạch cắt khi quá áp.
  • Cầu chì an toàn nội tại, điện trở “sacrifice” được tính toán để cháy đứt nhưng không gây nhiệt độ bề mặt vượt chuẩn.
  • Các đường mạch in (PCB) được bố trí khoảng cách cách điện, khe rãnh, lớp phủ bảo vệ để tránh phóng điện.

• Kiểm soát nhiệt độ bề mặt và phân bố nhiệt

  Để đáp ứng lớp nhiệt độ T3, nhà sản xuất phải:

  • Tính toán công suất tỏa nhiệt của các linh kiện công suất (PA RF, ampli audio, bộ sạc, DC-DC converter…).
  • Bố trí tản nhiệt, vật liệu vỏ, độ dày, màu sắc, khả năng dẫn nhiệt để nhiệt độ bề mặt không vượt 200°C trong mọi điều kiện thử nghiệm.
  • Đánh giá ảnh hưởng của bụi bám, lớp phủ, lão hóa vật liệu đến khả năng tản nhiệt.

  Pin – đặc biệt là pin Li-ion – được quản lý bằng mạch BMS an toàn nội tại, giới hạn dòng xả, dòng sạc, nhiệt độ, nhằm tránh hiện tượng quá nhiệt, phồng, cháy nổ. Vị trí pin, cách bố trí cell, lớp cách nhiệt cũng được xem xét trong đánh giá Ex.

So sánh bản chất Ex ib (an toàn nội tại) với Ex d (vỏ kín chống nổ)

Trong khi Ex d (flameproof / explosion-proof enclosure) dựa trên nguyên lý “giam” vụ nổ bên trong vỏ thiết bị – nghĩa là chấp nhận khả năng đánh lửa bên trong nhưng đảm bảo:

• Vỏ đủ bền để chịu được áp suất nổ nội bộ.
• Các khe hở, ren, mặt bích được thiết kế để ngọn lửa, khí nóng khi thoát ra sẽ bị làm nguội, không đủ năng lượng để gây cháy nổ môi trường xung quanh.

Thì Ex ib lại tiếp cận theo hướng ngược lại: ngăn chặn vụ nổ ngay từ nguồn năng lượng. Nghĩa là:

• Không cho phép tồn tại năng lượng điện – điện tử đủ để gây đánh lửa, kể cả khi có lỗi.
• Không phụ thuộc vào vỏ chịu nổ; vỏ chủ yếu để bảo vệ cơ khí, môi trường, nhưng không phải “buồng nổ”.
• Thiết bị thường nhẹ hơn, nhỏ gọn hơn, phù hợp với thiết bị cầm tay như bộ đàm, cảm biến, thiết bị đo.

Nhờ các nguyên lý và giải pháp kỹ thuật trên, ngay cả trong trường hợp người dùng thao tác sai, thiết bị bị rơi, va đập, hoặc gặp lỗi mạch bên trong, bộ đàm phòng nổ Ex ib vẫn không trở thành nguồn kích nổ trong môi trường khí hoặc bụi cháy nổ, đáp ứng yêu cầu nghiêm ngặt của các ngành dầu khí, hóa chất, khai thác mỏ, xử lý hạt – bột, và nhiều ứng dụng công nghiệp nặng khác.

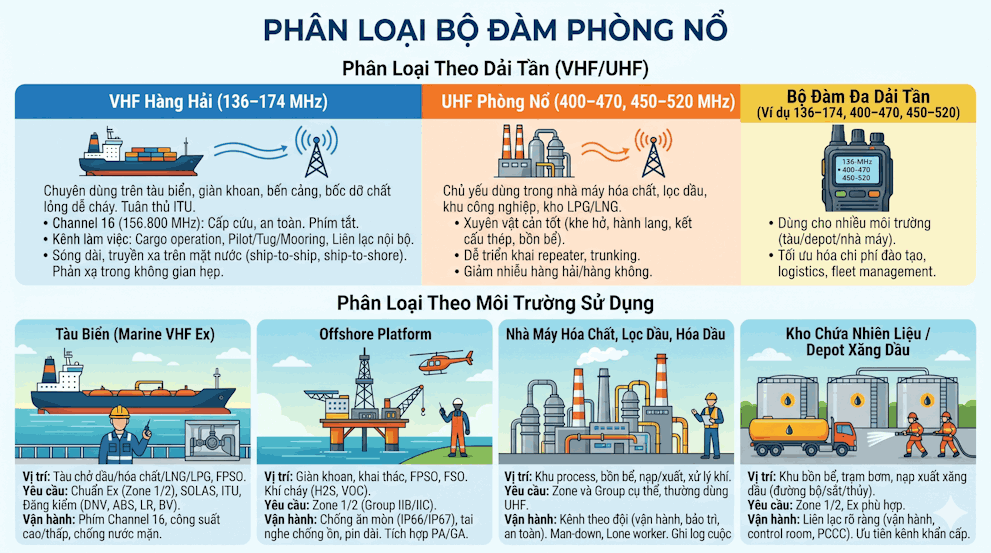

Phân loại Bộ Đàm Phòng Nổ theo dải tần và môi trường ứng dụng

Trong thực tế, bộ đàm phòng nổ được phân loại theo nhiều tiêu chí kỹ thuật và tiêu chuẩn an toàn khác nhau để phù hợp với từng môi trường nguy hiểm, từng quy định chuyên ngành và từng mô hình khai thác. Hai nhóm phân loại quan trọng nhất là theo dải tần và theo môi trường sử dụng. Việc hiểu rõ hai nhóm này giúp kỹ sư an toàn, bộ phận IT/Telecom và đội vận hành lựa chọn đúng chủng loại thiết bị, tối ưu vùng phủ sóng, đồng thời đảm bảo tuân thủ các chuẩn Ex-proof và quy phạm chuyên ngành (hàng hải, dầu khí, hóa chất…).

Phân loại theo dải tần VHF/UHF

Về dải tần, bộ đàm phòng nổ thường được chia thành các nhóm chính dựa trên băng tần vô tuyến được cấp phép và đặc tính lan truyền sóng trong từng môi trường. Hai dải tần phổ biến nhất là VHF và UHF, mỗi dải có ưu – nhược điểm riêng về khả năng xuyên vật cản, tầm xa, nhiễu đa đường và yêu cầu anten.

• VHF hàng hải chống cháy nổ (136–174 MHz)Đây là dòng VHF phòng nổ chuyên dùng trên tàu biển, giàn khoan, cảng biển, khu vực bốc dỡ hàng lỏng dễ cháy. Thiết bị phải tương thích với hệ thống kênh VHF hàng hải quốc tế theo ITU (International Telecommunication Union), tuân thủ phân kênh, băng thông và chế độ phát/thu theo quy hoạch tần số hàng hải.

Trong nhóm này, bộ đàm thường hỗ trợ đầy đủ các kênh quốc tế như:

• Channel 16 (156.800 MHz): kênh gọi cấp cứu, an toàn và gọi chung, luôn phải được giám sát; nhiều model có phím bấm riêng để chuyển nhanh về kênh 16.
• Các kênh làm việc (working channels) cho:
• Liên lạc cargo operation giữa boong – buồng lái – manifold – phòng điều khiển bơm hàng.
• Liên lạc với pilot, tug boat, mooring team trong quá trình cập/rời cảng.
• Liên lạc nội bộ trên tàu, giữa các khu vực có nguy cơ cháy nổ như khu bơm hàng, khu manifold, khu tank farm trên boong.

Đặc trưng của dải VHF là bước sóng dài hơn UHF, cho phép truyền xa tốt trên mặt nước, ít bị suy hao do bề mặt biển và phù hợp cho liên lạc ship-to-ship, ship-to-shore. Tuy nhiên, trong môi trường nhiều kết cấu thép dày, khoang kín, boong nhiều container, VHF có thể bị phản xạ và tạo vùng khuất sóng, do đó cần thiết kế anten và vị trí đặt repeater hợp lý.

• UHF phòng nổ (400–470 MHz, 450–520 MHz)Được sử dụng chủ yếu trong nhà máy hóa chất, kho xăng dầu, depot, nhà máy lọc dầu, khu công nghiệp, khu xử lý khí, trạm nạp LPG/LNG. Dải UHF có bước sóng ngắn hơn, cho phép xuyên vật cản tốt hơn trong môi trường nhiều kết cấu thép, bồn bể, đường ống, kết cấu giàn giáo, giảm hiện tượng vùng chết trong nhà xưởng, khu process phức tạp.

Trong môi trường công nghiệp nặng, UHF thường được ưu tiên vì:

• Khả năng len lỏi qua các khe hở, hành lang, kết cấu thép tốt hơn VHF, giúp duy trì liên lạc ổn định giữa các khu vực process, control room, khu bồn bể.
• Dễ triển khai hệ thống repeater, trunking nội bộ để mở rộng vùng phủ sóng trong toàn bộ nhà máy hoặc khu công nghiệp.
• Giảm nhiễu với các hệ thống VHF hàng hải, VHF hàng không hoặc các hệ thống vô tuyến khác đang hoạt động trong khu vực cảng, sân bay.

Nhiều quốc gia/quy hoạch tần số còn phân chia chi tiết hơn trong dải UHF (ví dụ 400–430 MHz, 440–470 MHz, 450–520 MHz) cho từng loại hình dịch vụ, do đó khi lựa chọn bộ đàm phòng nổ, bộ phận kỹ thuật cần kiểm tra kỹ giấy phép tần số, băng tần được phép sử dụng và cấu hình kênh theo đúng quy định của cơ quan quản lý tần số.

Nhiều model bộ đàm phòng nổ hiện đại hỗ trợ đa dải tần như:

• 136–174 MHz
• 400–470 MHz
• 450–520 MHz

Các model đa băng tần này thường cho phép nhà khai thác:

• Triển khai cùng một nền tảng thiết bị cho nhiều môi trường khác nhau (tàu biển, depot, nhà máy), chỉ cần thay đổi cấu hình kênh và anten phù hợp.
• Tối ưu hóa chi phí đào tạo, vì giao diện người dùng, cách vận hành, quy trình bảo dưỡng giống nhau giữa các dải tần.
• Tối ưu hóa phụ kiện như pin, bộ sạc, micro, tai nghe chống ồn, giúp đơn giản hóa logistics phụ tùng và công tác bảo trì.
• Dễ dàng tích hợp vào hệ thống fleet management, dispatch console hoặc hệ thống ghi âm liên lạc tập trung, nhờ sử dụng chung giao thức và nền tảng phần mềm.

Phân loại theo môi trường sử dụng

Theo môi trường ứng dụng, bộ đàm phòng nổ thường được phân thành các nhóm tương ứng với từng loại khu vực nguy hiểm (hazardous area) và đặc thù vận hành. Mỗi môi trường có yêu cầu riêng về cấp bảo vệ chống cháy nổ (ví dụ: Zone 0, Zone 1, Zone 2; Gas Group IIA/IIB/IIC; nhiệt độ bề mặt T1–T6), về chuẩn cơ khí (chống nước, chống bụi, chống ăn mòn) và về quy trình vận hành khẩn cấp.

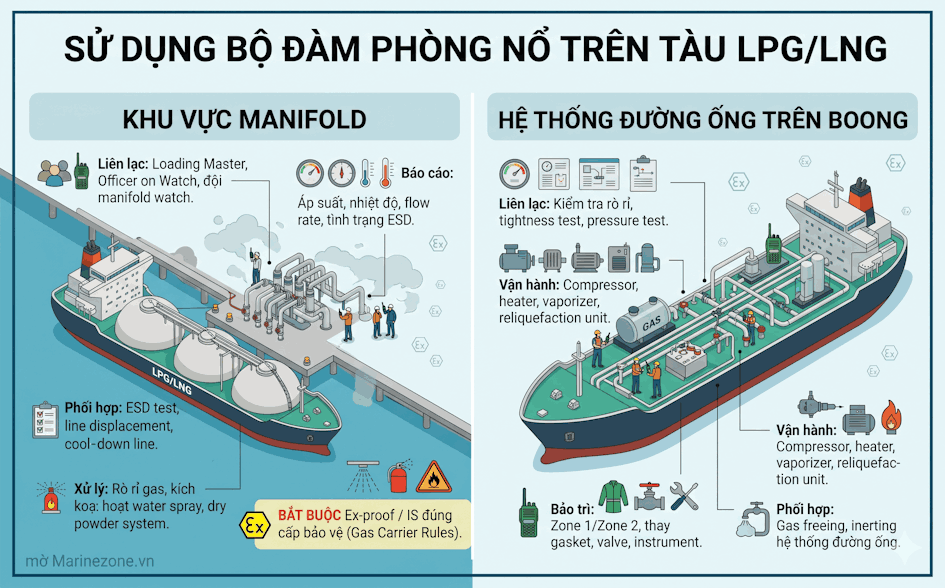

• Tàu biển (Marine VHF Ex)Sử dụng trên oil tanker, chemical tanker, LNG/LPG carrier, FPSO, phục vụ liên lạc giữa boong – buồng lái – manifold – khu vực bơm hàng – phòng điều khiển trung tâm. Bộ đàm trong nhóm này thường phải:

• Đạt chuẩn Ex phù hợp với khu vực có hơi xăng dầu, khí hóa chất, khí LPG/LNG (thường là Zone 1 hoặc Zone 2).
• Đáp ứng đồng thời các tiêu chuẩn hàng hải như:
  • SOLAS (Safety of Life at Sea) về an toàn sinh mạng trên biển.
  • Quy định của ITU về phân kênh VHF hàng hải, công suất phát, chế độ simplex/duplex.
  • Quy phạm của các tổ chức đăng kiểm (class) như DNV, ABS, LR, BV… liên quan đến thiết bị vô tuyến trên tàu.
• Được class/đăng kiểm chấp thuận, ghi rõ trong chứng chỉ thiết bị, để chủ tàu có thể trình cho PSC, vetting, audit ISM/ISPS.
• Tích hợp các logic vận hành đặc thù hàng hải như:
  • Phím truy cập nhanh kênh 16, kênh làm việc nội bộ, kênh liên lạc với cảng.
  • Chế độ công suất cao/thấp để giảm nhiễu khi làm việc gần nhau trên boong.
  • Thiết kế cơ khí chống nước mặn, chống phun nước, chống va đập khi sử dụng ngoài trời.

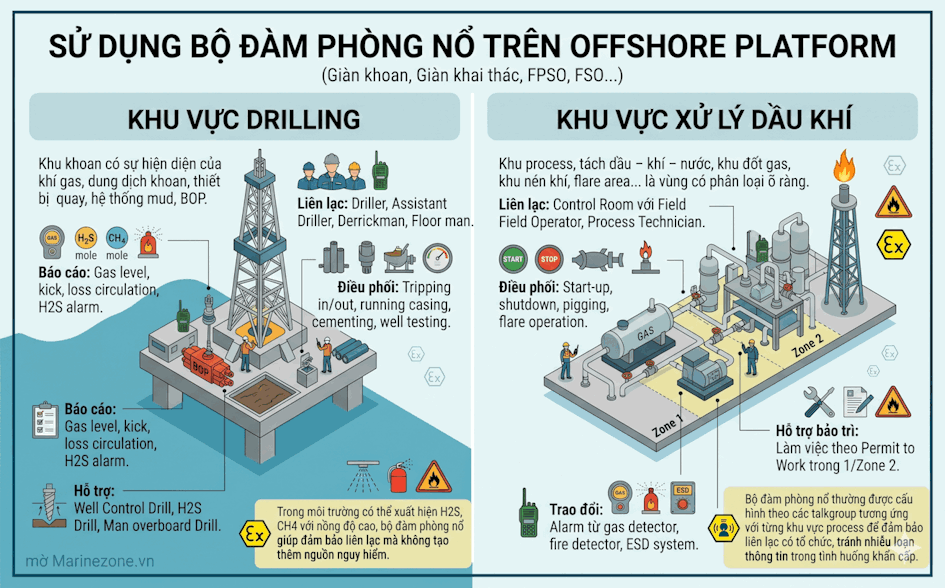

• Offshore platformDùng trên giàn khoan, giàn khai thác, FPSO, FSO, nơi tồn tại hỗn hợp khí cháy nổ (hydrocarbon gas, H₂S, VOC…) và yêu cầu liên lạc liên tục giữa các khu vực process, helideck, accommodation, control room, khu vực flare, khu vực loading/offloading. Đặc điểm môi trường offshore:

• Thường là Zone 1 hoặc Zone 2 với Gas Group IIB/IIC, yêu cầu thiết bị Ex có cấp bảo vệ cao, hạn chế tối đa khả năng phát tia lửa hoặc bề mặt quá nhiệt.
• Môi trường ăn mòn mạnh (sương muối, gió biển), rung lắc, tiếng ồn cao, do đó bộ đàm cần:
  • Vỏ máy chắc chắn, chống ăn mòn, đạt chuẩn IP cao (IP66, IP67…).
  • Hỗ trợ phụ kiện tai nghe chống ồn, micro có noise-cancelling.
  • Thời lượng pin dài để đáp ứng ca làm việc kéo dài, kể cả trong điều kiện nhiệt độ khắc nghiệt.
• Thường tích hợp vào hệ thống liên lạc tổng thể của giàn (PA/GA, intercom, radio room), nên cần khả năng lập trình kênh, nhóm đàm thoại, ưu tiên gọi khẩn cấp.

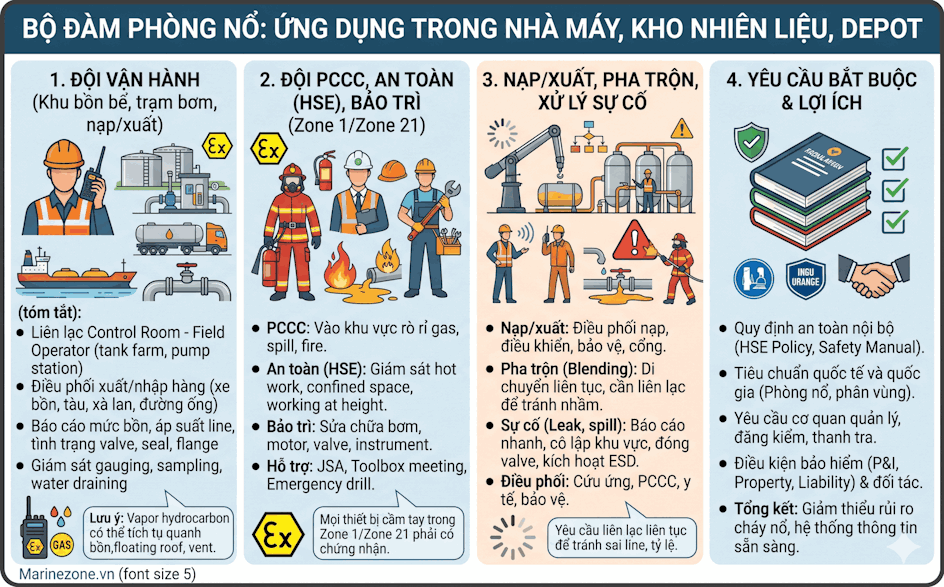

• Nhà máy hóa chất, lọc dầu, hóa dầuDùng cho liên lạc giữa các khu vực process, khu bồn bể, khu nạp/xuất hàng, khu xử lý khí, khu utility. Môi trường này có thể có nhiều loại khí, hơi dung môi, bụi dễ cháy, nên phân vùng hazardous area rất chi tiết. Bộ đàm phòng nổ trong nhà máy hóa chất thường:

• Được lựa chọn theo Zone và Gas Group cụ thể (ví dụ Zone 1, IIB T4), phù hợp với đánh giá rủi ro của từng khu vực.
• Sử dụng chủ yếu dải UHF phòng nổ để đảm bảo liên lạc ổn định trong khu vực nhiều đường ống, bồn bể, kết cấu thép.
• Được cấu hình kênh theo từng bộ phận:
  • Đội vận hành process.
  • Đội bảo trì cơ khí, điện, instrument.
  • Đội an toàn – môi trường – PCCC.
• Có thể tích hợp các tính năng nâng cao như:
  • Man-down, Lone worker để bảo vệ người làm việc một mình trong khu vực nguy hiểm.
  • Ghi log, ghi âm cuộc gọi phục vụ điều tra sự cố, audit an toàn.

• Kho chứa nhiên liệu / Depot xăng dầuDùng cho đội vận hành, đội an toàn, đội PCCC trong khu vực bồn bể, trạm bơm, khu xuất nhập xăng dầu (đường bộ, đường sắt, đường thủy). Đặc thù của depot là:

• Nhiều khu vực Zone 1, Zone 2 xung quanh bồn chứa, manifold, khu nạp xuất, nên bộ đàm phải đạt chuẩn Ex phù hợp.
• Yêu cầu liên lạc rõ ràng giữa:
  • Nhân viên vận hành tại bồn bể, manifold.
  • Nhân viên điều độ tại control room.
  • Đội PCCC cơ sở, đội ứng cứu sự cố tràn đổ, cháy nổ.
• Thường sử dụng UHF phòng nổ để đảm bảo vùng phủ tốt trong khu vực có nhiều bồn bể, tường chắn, nhà bơm.
• Cần khả năng ưu tiên kênh khẩn cấp, cho phép đội PCCC chiếm quyền ưu tiên khi có sự cố, đồng thời có thể kết nối với hệ thống còi báo động, PA.

Trong các nhóm môi trường trên, VHF phòng nổ hàng hải có yêu cầu cao hơn do phải đồng thời đáp ứng tiêu chuẩn Ex và tiêu chuẩn hàng hải (SOLAS, ITU, quy phạm đăng kiểm). Thiết bị phải được chấp thuận bởi class/đăng kiểm tương ứng với tàu, đồng thời tích hợp logic vận hành đặc thù của ngành hàng hải như quản lý kênh quốc tế, kênh nội bộ, chế độ trực canh kênh 16, và các yêu cầu về độ tin cậy trong tình huống khẩn cấp trên biển.

Cấu trúc phần cứng và thông số kỹ thuật quan trọng của Bộ Đàm Phòng Nổ

Để đáp ứng đồng thời yêu cầu an toàn phòng nổ và hiệu năng liên lạc, cấu trúc phần cứng của bộ đàm phòng nổ được thiết kế rất chặt chẽ, từ antenna, module RF, pin, loa, micro đến kết cấu cơ khí và khả năng chống nước – chống bụi. Mỗi khối phần cứng đều phải thỏa mãn đồng thời hai nhóm tiêu chí: (1) an toàn nội tại theo các chuẩn Ex (ATEX/IECEx) và (2) đặc tính vô tuyến – âm thanh theo chuẩn ITU/ETSI, cùng với các quy chuẩn quốc gia về tần số và phát xạ.

Cấu trúc phần cứng chuyên dụng

Các thành phần chính của một bộ đàm phòng nổ bao gồm, nhưng không giới hạn ở, các khối chức năng sau, được bố trí trên bo mạch nhiều lớp, có che chắn RF và cách ly an toàn:

• Antenna và RF module

  Antenna được thiết kế với trở kháng chuẩn 50Ω, tối ưu cho dải tần VHF/UHF tương ứng (ví dụ: VHF 136–174 MHz, UHF 400–470 MHz tùy model). Việc giữ đúng trở kháng 50Ω trên toàn tuyến từ cổng RF của module đến chân antenna giúp giảm VSWR (Voltage Standing Wave Ratio), hạn chế công suất phản xạ, từ đó giảm nguy cơ phát nóng bất thường tại tầng công suất – một yếu tố quan trọng trong môi trường dễ cháy nổ.

  Module RF thường bao gồm:

  • Khối front-end với các bộ lọc SAW/LC band-pass để giới hạn băng tần làm việc, giảm nhiễu ngoài băng.
  • Khối PA (Power Amplifier) công suất được điều khiển chặt chẽ, có mạch bảo vệ quá nhiệt, quá dòng.
  • Khối VCO/PLL tạo tần số mang ổn định, độ lệch tần thấp, đáp ứng yêu cầu về frequency stability trong dải nhiệt độ rộng.

  Module RF được tối ưu để giảm spurious emission (phát xạ ngoài băng), hạn chế nhiễu sang các kênh lân cận và đảm bảo tuân thủ quy định ITU/ETSI về adjacent channel power, conducted spurious và radiated spurious. Trong thiết kế phòng nổ, các vùng RF công suất cao thường được che chắn bằng vỏ kim loại (shield can) và bố trí xa các điểm tiếp xúc cơ khí để tránh phát sinh tia lửa do phóng điện tĩnh.

• Pin và hệ thống nguồn

  Pin thường có điện áp danh định 7.4V DC, sử dụng cell Li-ion hoặc Li-Polymer được chứng nhận cho môi trường nguy hiểm, với mạch bảo vệ nội tại (BMS) chống quá áp, quá dòng, ngắn mạch và quá nhiệt. Đây là loại pin chuyên dụng chống cháy nổ, vỏ pin thường được làm bằng vật liệu chống tĩnh điện, có khả năng chịu va đập và được bịt kín để ngăn hơi khí dễ cháy xâm nhập.

  Cơ cấu khóa cơ khí an toàn (patented battery lock) được thiết kế sao cho:

  • Không thể tháo pin nhanh chỉ bằng một thao tác đơn lẻ, giảm nguy cơ vô tình tách pin trong khu vực Ex.
  • Đảm bảo lực ép tiếp điểm ổn định, tránh hiện tượng tiếp xúc lỏng gây phát sinh tia lửa điện tại điểm tiếp xúc.
  • Thường có cơ chế “double action” (nhấn – trượt, hoặc xoay – kéo) để mở khóa, kèm theo gioăng cao su chống nước.

  Hệ thống nguồn bên trong còn bao gồm mạch DC-DC converter để tạo các mức điện áp ổn định cho RF, audio và logic, với thiết kế giới hạn năng lượng tối đa theo yêu cầu an toàn nội tại, đảm bảo ngay cả khi mạch lỗi, năng lượng giải phóng cũng không đủ để kích nổ môi trường khí cháy.

• Mạch phát (Transmitter)

  Công suất phát thường ở mức 5W / 1W, sử dụng điều chế FM (16K0G3E) cho thoại analog, hoặc kết hợp thêm các chế độ số (tùy model, ví dụ DMR, dPMR) nhưng vẫn phải tuân thủ giới hạn công suất Ex. Tầng PA được thiết kế với:

  • Mạch APC (Automatic Power Control) để giữ công suất phát ổn định khi điện áp pin thay đổi.
  • Cảm biến nhiệt độ tích hợp, tự động giảm công suất hoặc ngắt phát khi quá nhiệt.
  • Bộ lọc low-pass / band-pass sau PA để giảm hài và phát xạ ngoài băng.

  Mạch phát được thiết kế để kiểm soát độ méo, nhiễu, công suất phát trong giới hạn an toàn nội tại. Độ lệch tần FM (deviation) được giới hạn theo chuẩn (thường ±5 kHz cho kênh 25 kHz hoặc ±2.5 kHz cho kênh 12.5 kHz), đảm bảo chất lượng thoại mà không gây nhiễu lấn sang kênh lân cận. Trong môi trường phòng nổ, việc kiểm soát công suất và nhiệt độ của PA là yếu tố then chốt để tránh điểm nóng cục bộ.

• Mạch thu (Receiver)

  Độ nhạy thu điển hình khoảng 0.3 µV (12 dB SINAD), với selectivity 70–75 dB, đạt được nhờ kiến trúc thu superheterodyne hoặc direct-conversion kết hợp bộ lọc IF/AF chất lượng cao. Các tham số quan trọng khác thường được quan tâm trong môi trường công nghiệp gồm:

  • Intermodulation rejection cao để chống nhiễu do nhiều nguồn phát mạnh cùng lúc (trạm bờ, radar, thiết bị vô tuyến khác).
  • Blocking tốt, giúp máy vẫn thu được tín hiệu yếu khi có tín hiệu mạnh ngoài kênh ở gần tần số.
  • Độ ổn định tần số của bộ dao động nội, đảm bảo không trôi kênh khi nhiệt độ thay đổi nhanh.

  Độ nhạy và selectivity cao giúp chống nhiễu kênh lân cận và đảm bảo thu tốt trong môi trường nhiều kết cấu kim loại, khoang kín, offshore structure, nơi hiện tượng phản xạ, đa đường (multipath) và suy hao xuyên vật cản rất mạnh. Thiết kế mạch thu cũng phải hạn chế tối đa nhiễu tự sinh (self-noise) để không làm giảm tỷ số SNR tổng thể.

• Hệ thống âm thanh

  Loa công suất lớn (có thể lên đến 8W) được tối ưu cho dải tần thoại (khoảng 300 Hz – 3 kHz), với độ nhạy cao và màng loa chống nước. Để tránh cộng hưởng gây rung vỏ, khoang âm học bên trong được thiết kế có gân tăng cứng và lỗ thoát áp phù hợp, đồng thời vẫn phải duy trì độ kín nước theo chuẩn IP.

  Micro kép chống ồn (dual microphone noise reduction) thường được bố trí ở hai vị trí khác nhau trên thân máy, kết hợp thuật toán xử lý tín hiệu số (DSP) để:

  • Ước lượng thành phần tiếng ồn môi trường (gió, máy móc, bơm hàng) và triệt tiêu tương đối.
  • Tăng độ rõ của giọng nói, đặc biệt trong dải tần formant của tiếng người.
  • Giảm hiện tượng “popping” khi nói gần micro hoặc khi có gió mạnh.

  Hệ thống âm thanh còn bao gồm mạch khuếch đại công suất audio với giới hạn biên độ để tránh méo clipping, đồng thời phải đảm bảo mức nhiệt sinh ra trên IC audio không vượt quá ngưỡng an toàn trong vỏ phòng nổ.

• Kết cấu cơ khí và bảo vệ môi trường

  Vỏ thiết bị được thiết kế chịu va đập, chống rung, chống ăn mòn, thường sử dụng nhựa kỹ thuật gia cường sợi thủy tinh hoặc hợp kim nhôm phủ sơn epoxy, đáp ứng các thử nghiệm rơi tự do, rung động và sương muối. Các góc cạnh được bo tròn để giảm tập trung ứng suất khi va đập.

  Thiết bị đạt chuẩn IP67 / IPX7 về chống nước, đồng thời kín bụi theo IP6X. Điều này đạt được nhờ:

  • Hệ thống gioăng cao su hoặc silicone tại các mối ghép (nắp pin, nắp cổng phụ kiện, núm chỉnh).
  • Ốc vít và chốt khóa được bố trí sao cho lực ép phân bố đều trên toàn bộ đường gioăng.
  • Lớp phủ chống ăn mòn trên các chi tiết kim loại, phù hợp môi trường nước biển, ẩm mặn.

  Kết cấu cơ khí còn phải đáp ứng các yêu cầu Ex về giới hạn khe hở, chiều dài đường rò, và khả năng chịu áp suất bên trong nếu có sự cố, để không phát tán tia lửa hoặc bề mặt nóng ra môi trường xung quanh.

Các thông số kỹ thuật cần hiểu đúng

Khi đánh giá một bộ đàm phòng nổ, không chỉ nhìn vào chứng nhận Ex mà còn phải hiểu đúng các thông số kỹ thuật trong bối cảnh vận hành thực tế, bao gồm đặc tính vô tuyến, môi trường làm việc, quy trình vận hành và yêu cầu của từng khu vực nguy hiểm (Zone 0, Zone 1, Zone 2 hoặc tương đương).

• Công suất phát 5W / 1W

  Chế độ 5W thường dùng trong môi trường mở, khoảng cách xa, ít vật cản, ví dụ liên lạc giữa boong tàu và cầu cảng, giữa các khu vực khác nhau trên giàn khoan. Công suất cao giúp bù suy hao đường truyền, nhưng đồng thời làm tăng mức nhiễu nền RF và mức năng lượng phát xạ trong khu vực.

  Chế độ 1W dùng trong khu vực gần, nhiều thiết bị, nhằm giảm nhiễu, tiết kiệm pin và giảm mật độ năng lượng trong vùng nguy hiểm. Ở nhiều quy trình an toàn, việc sử dụng công suất thấp là bắt buộc khi làm việc trong không gian kín, hầm hàng, khu vực có nồng độ hơi khí dễ cháy cao.

  Việc lựa chọn công suất phải tuân theo quy trình nội bộ và khuyến nghị của nhà sản xuất, đồng thời cân nhắc đến phân vùng nguy hiểm, khoảng cách liên lạc yêu cầu và mật độ thiết bị vô tuyến đang hoạt động trong cùng khu vực để tránh hiện tượng quá tải kênh (channel congestion) và nhiễu chéo.

• Độ nhạy thu 0.3 µV

  Độ nhạy khoảng 0.3 µV (12 dB SINAD) cho thấy thiết bị có khả năng thu tốt tín hiệu yếu trong các điều kiện bất lợi như khoang kín, khu vực nhiều kết cấu thép, giàn khoan ngoài khơi. Trong thực tế, độ nhạy tốt giúp:

  • Duy trì liên lạc ổn định khi người dùng ở các tầng khác nhau của tàu hoặc giàn khoan.
  • Giảm nhu cầu tăng công suất phát, từ đó giảm tiêu thụ pin và giảm mức nhiễu tổng thể.
  • Cải thiện chất lượng thoại trong điều kiện fading, multipath.

  Tuy nhiên, độ nhạy cao phải đi kèm với selectivity và intermodulation rejection tốt; nếu không, máy sẽ dễ bị “nghe nhầm” nhiễu hoặc tín hiệu ngoài kênh, gây khó khăn trong vận hành. Do đó, khi so sánh các bộ đàm phòng nổ, cần xem xét đồng thời các thông số này chứ không chỉ nhìn vào con số độ nhạy đơn lẻ.

• Nhiệt độ làm việc -20°C đến +60°C

  Dải nhiệt độ này cho phép thiết bị hoạt động trong boong tàu dưới nắng gắt, khu vực lạnh ngoài khơi, môi trường nhiệt độ biến thiên nhanh. Ở nhiệt độ cao, các linh kiện bán dẫn, pin và vật liệu vỏ đều có xu hướng lão hóa nhanh hơn; ở nhiệt độ thấp, dung lượng pin giảm và màn hình, nút bấm có thể kém nhạy.

  Thiết kế bộ đàm phòng nổ phải đảm bảo:

  • Độ ổn định tần số RF trong toàn dải nhiệt độ, tránh trôi kênh.
  • Pin vẫn cung cấp đủ dòng cho phát 5W mà không vượt giới hạn nhiệt độ an toàn.
  • Vật liệu vỏ, gioăng không bị giòn, nứt khi làm việc lâu dài ở nhiệt độ thấp.

  Đối với các tàu hoạt động ở vùng khí hậu khắc nghiệt (vùng cực, vùng nhiệt đới nắng gắt), dải nhiệt độ làm việc rộng là một trong những tiêu chí bắt buộc khi lựa chọn thiết bị.

• Chuẩn chống nước IPX7 và khả năng nổi

  IPX7 cho phép thiết bị chịu nước ở độ sâu khoảng 1m trong thời gian ngắn (thường 30 phút) mà không bị nước xâm nhập gây hỏng mạch. Kết hợp với IP6X, thiết bị được bảo vệ hoàn toàn khỏi bụi mịn, rất quan trọng trong môi trường bến cảng, kho hàng, khu vực bốc dỡ hàng rời.

  Nhiều model còn được thiết kế có khả năng nổi trên mặt nước, nhờ:

  • Hình dạng vỏ tối ưu lực nổi, phân bố khối lượng hợp lý.
  • Vật liệu vỏ có tỷ trọng thấp, đôi khi kết hợp khoang khí kín.
  • Pin và phụ kiện tiêu chuẩn được tính toán để tổng khối lượng riêng nhỏ hơn nước biển.

  Tuy nhiên, khả năng nổi có thể bị ảnh hưởng nếu sử dụng pin hoặc phụ kiện không chính hãng, hoặc nếu vỏ bị hư hỏng, nứt, mất gioăng. Trong vận hành thực tế, cần kiểm tra định kỳ tình trạng gioăng, nắp cổng phụ kiện, nắp pin và tuân thủ hướng dẫn bảo dưỡng để duy trì đúng cấp bảo vệ IP và đặc tính nổi của thiết bị.

Môi trường ứng dụng thực tế và vai trò của Bộ Đàm Phòng Nổ

Bộ đàm phòng nổ (Explosion-proof / Intrinsically Safe Radio) là thiết bị liên lạc vô tuyến được thiết kế đặc biệt để không trở thành nguồn kích nổ trong môi trường có nguy cơ cháy nổ cao. Thiết bị được kiểm soát chặt chẽ về năng lượng điện, nhiệt độ bề mặt, cấu trúc cơ khí, chống tia lửa điện và tuân thủ các tiêu chuẩn như ATEX, IECEx, NEC/CEC…

Các môi trường ứng dụng thực tế có đặc điểm chung: có khí/hơi/bụi dễ cháy, có nguy cơ cháy nổ, yêu cầu liên lạc liên tục, ổn định và an toàn. Trong các khu vực này, thiết bị điện tử thông thường (bao gồm bộ đàm thường, điện thoại di động, laptop…) thường không được phép sử dụng nếu không có chứng nhận phòng nổ phù hợp với phân vùng nguy hiểm.

Vai trò của bộ đàm phòng nổ không chỉ dừng ở việc “nghe – nói” mà còn là một phần trong hệ thống quản lý an toàn tổng thể (Safety Management System – SMS), hỗ trợ:

• Duy trì liên lạc liên tục giữa các vị trí then chốt trong vận hành.
• Giảm thời gian phản ứng khi có sự cố rò rỉ, cháy, nổ, tràn đổ.
• Đảm bảo tuân thủ quy định của chủ tàu, nhà máy, cơ quan đăng kiểm, bảo hiểm và khách hàng.
• Tích hợp với các quy trình Permit to Work, Hot Work, Entry into Enclosed Space, Lockout/Tagout…

Ứng dụng trên tàu dầu, tàu LPG/LNG và offshore

Trên oil tanker, bộ đàm phòng nổ là thiết bị bắt buộc trong hầu hết các Operation Manual, ISM Code, ISGOTT… và thường được quy định rõ trong Shipboard Communication Procedure. Thiết bị được sử dụng trong:

• Cargo operation Trong quá trình bơm/xuất/nhập hàng, khu vực boong, buồng bơm, manifold, buồng lái, CCR (Cargo Control Room) phải duy trì liên lạc liên tục. Bộ đàm phòng nổ được dùng cho:

•
  • Liên lạc giữa Officer in Charge trên boong với Pumpman tại buồng bơm.
  • Truyền đạt lệnh Start/Stop pump, thay đổi tốc độ bơm, chuyển line, thay đổi tank.
  • Báo cáo tình trạng rò rỉ, mùi hydrocarbon, mức hàng, áp suất line, nhiệt độ hàng.
  • Điều phối giữa tàu và bờ (jetty, terminal) thông qua người liên lạc tại manifold.

  Trong nhiều terminal, quy định nêu rõ: chỉ cho phép sử dụng bộ đàm có chứng nhận Ex trong khu vực manifold và trên boong trong suốt quá trình cargo operation.

• Tank cleaning, gas freeing Khi vệ sinh két, gas freeing, inerting, purging, nồng độ hydrocarbon trong két và trên boong có thể biến thiên nhanh, đi qua vùng flammable range. Bộ đàm phòng nổ được dùng cho:
  • Liên lạc giữa đội tank cleaning trên boong với CCR và buồng máy.
  • Điều khiển quạt, máy bơm, hệ thống inert gas, hệ thống venting.
  • Trao đổi kết quả đo khí (O₂, LEL, H₂S…) giữa người đo khí và Officer in Charge.
  • Phối hợp khi mở/đóng manhole, khi có người vào két (Enclosed Space Entry).

  Trong giai đoạn nồng độ hydrocarbon nằm trong vùng dễ cháy, bất kỳ tia lửa điện nhỏ nào từ thiết bị không phòng nổ đều có thể trở thành nguồn mồi, vì vậy bộ đàm phòng nổ là yêu cầu bắt buộc.

• Đội an toàn, đội cứu hỏa Trong các tình huống khẩn cấp (fire, oil spill, gas leak, collision, grounding…), đội an toàn và đội cứu hỏa phải làm việc trong khu vực có nguy cơ cháy nổ cao:
  • Liên lạc giữa Fire Party, Emergency Squad với Bridge/CCR.
  • Điều phối việc cô lập khu vực, đóng quick closing valve, ESD, dừng bơm.
  • Hỗ trợ Mustering, kiểm tra danh sách crew, hướng dẫn sơ tán.
  • Thực hiện drill (fire drill, abandon ship drill, oil pollution drill) theo SMS.

  Bộ đàm phòng nổ thường được tích hợp thêm các tính năng như Emergency button, Man-down, Lone worker để tăng mức độ an toàn cho người sử dụng trong môi trường khắc nghiệt, nhiều khói, nhiệt độ cao.

Trên tàu LPG/LNG, yêu cầu về an toàn cháy nổ còn nghiêm ngặt hơn do đặc tính của gas (áp suất cao, nhiệt độ thấp, khả năng lan truyền nhanh). Bộ đàm phòng nổ được dùng tại:

• Khu vực manifold Đây là điểm kết nối ống dẫn với bờ hoặc tàu khác, nơi luôn có nguy cơ rò rỉ gas lỏng hoặc hơi gas:
  • Liên lạc giữa Loading Master, Officer on Watch và đội manifold watch.
  • Báo cáo áp suất, nhiệt độ, flow rate, tình trạng ESD system.
  • Phối hợp khi thực hiện ESD test, line displacement, cool-down line.
  • Xử lý tình huống rò rỉ gas, kích hoạt water spray, dry powder system.

  Do gas có thể tạo thành đám mây hơi dễ cháy quanh manifold, mọi thiết bị liên lạc tại đây bắt buộc phải là Ex-proof / Intrinsically Safe đúng cấp bảo vệ được quy định trong Gas Carrier Rules.

• Deck piping system Khu vực đường ống, van, thiết bị xử lý gas trên boong (compressor, vapor return line, reliquefaction plant…) là nơi thường xuyên có gas trong hệ thống:
  • Liên lạc trong quá trình kiểm tra rò rỉ, tightness test, pressure test.
  • Điều phối khi vận hành compressor, heater, vaporizer, reliquefaction unit.
  • Hỗ trợ đội bảo trì khi thay gasket, valve, instrument trong khu vực Zone 1/Zone 2.
  • Trao đổi thông tin khi thực hiện gas freeing, inerting hệ thống đường ống.

Trên offshore platform (giàn khoan, giàn khai thác, FPSO, FSO…), bộ đàm phòng nổ là một phần của hệ thống liên lạc khẩn cấp và vận hành thường nhật:

• Khu vực drilling Khu khoan có sự hiện diện của khí gas, dung dịch khoan, thiết bị quay, hệ thống mud, BOP:
  • Liên lạc giữa Driller, Assistant Driller, Derrickman, Floor man.
  • Điều phối khi tripping in/out, running casing, cementing, well testing.
  • Báo cáo tình trạng gas level, kick, loss circulation, H₂S alarm.
  • Hỗ trợ thực hiện Well Control Drill, H₂S Drill, Man overboard Drill.

  Trong môi trường có thể xuất hiện H₂S, CH₄ với nồng độ cao, bộ đàm phòng nổ giúp đảm bảo liên lạc mà không tạo thêm nguồn nguy hiểm.

• Khu vực xử lý dầu khí Khu process, tách dầu – khí – nước, khu đốt gas, khu nén khí, flare area… là vùng có phân loại hazardous area rõ ràng:
  • Liên lạc giữa Control Room với Field Operator, Process Technician.
  • Điều phối khi start-up, shutdown, pigging, flare operation.
  • Hỗ trợ đội maintenance khi làm việc theo Permit to Work trong Zone 1/Zone 2.
  • Trao đổi thông tin khi có alarm từ gas detector, fire detector, ESD system.

  Bộ đàm phòng nổ thường được cấu hình theo các talkgroup tương ứng với từng khu vực process để đảm bảo liên lạc có tổ chức, tránh nhiễu loạn thông tin trong tình huống khẩn cấp.

Ứng dụng trong nhà máy, kho nhiên liệu, depot

Trong nhà máy hóa chất, nhà máy lọc dầu, kho xăng dầu, depot nhiên liệu, bộ đàm phòng nổ là công cụ liên lạc chủ lực cho đội vận hành, bảo trì và an toàn. Các khu vực này thường được phân vùng hazardous area theo Zone 0, Zone 1, Zone 2, Zone 20, Zone 21, Zone 22 tùy theo tần suất xuất hiện khí/hơi/bụi dễ cháy.

• Đội vận hành khu bồn bể, trạm bơm, khu nạp/xuất
  • Liên lạc giữa Control Room với Field Operator tại tank farm, pump station.
  • Điều phối khi xuất/nhập hàng cho xe bồn, tàu, xà lan, đường ống.
  • Báo cáo mức tồn bồn, áp suất line, tình trạng valve, seal, flange.
  • Hỗ trợ giám sát khi thực hiện gauging, sampling, water draining.

  Trong khu vực tank farm, vapor hydrocarbon có thể tích tụ quanh mái bồn, floating roof, vent, nên chỉ bộ đàm phòng nổ mới được phép sử dụng khi tiếp cận gần.

• Đội PCCC, đội an toàn, đội bảo trì làm việc trong khu vực có phân vùng Zone 1, Zone 2, Zone 21
  • Đội PCCC sử dụng bộ đàm phòng nổ khi vào khu vực có rò rỉ gas, spill, fire.
  • Đội an toàn (HSE) dùng để giám sát công việc có nguy cơ cháy nổ: hot work, confined space entry, working at height trong khu vực hazardous.
  • Đội bảo trì dùng khi sửa chữa bơm, motor, valve, instrument trong khu vực Ex.
  • Hỗ trợ thực hiện Job Safety Analysis (JSA), Toolbox meeting, Emergency drill.

  Trong nhiều nhà máy, quy định nội bộ nêu rõ: mọi thiết bị liên lạc cầm tay sử dụng trong Zone 1/Zone 21 phải có chứng nhận phòng nổ tương ứng với nhóm khí/bụi và cấp nhiệt độ yêu cầu.

• Liên lạc trong quá trình loading/unloading, blending, xử lý sự cố rò rỉ
  • Trong loading/unloading, bộ đàm phòng nổ giúp điều phối giữa khu nạp, phòng điều khiển, bảo vệ, phòng cân, khu vực cổng.
  • Trong blending, operator phải di chuyển giữa nhiều bồn, skid, line, cần liên lạc liên tục để tránh nhầm lẫn line, sai tỷ lệ pha trộn.
  • Khi có sự cố rò rỉ (leak, spill, vapor cloud), bộ đàm phòng nổ cho phép:
    • Báo cáo nhanh vị trí, quy mô, loại sản phẩm bị rò rỉ.
    • Yêu cầu cô lập khu vực, đóng valve, kích hoạt ESD, dừng bơm.
    • Điều phối lực lượng ứng cứu, PCCC, y tế, bảo vệ.

Trong các môi trường này, bộ đàm phòng nổ không phải là thiết bị “tùy chọn” mà là yêu cầu bắt buộc theo:

• Quy định an toàn nội bộ (HSE Policy, Safety Manual, Work Instruction).
• Tiêu chuẩn quốc tế và quốc gia về phòng nổ, phân vùng nguy hiểm.
• Yêu cầu của cơ quan quản lý, đăng kiểm, thanh tra lao động, môi trường.
• Điều kiện của bảo hiểm (P&I, Hull & Machinery, Property, Liability) và yêu cầu của khách hàng/đối tác (oil major, chemical company, terminal operator).

Việc lựa chọn, triển khai và vận hành bộ đàm phòng nổ đúng chuẩn giúp giảm thiểu rủi ro cháy nổ do thiết bị liên lạc, đồng thời đảm bảo hệ thống thông tin liên lạc luôn sẵn sàng trong mọi tình huống vận hành và khẩn cấp.

Các chức năng quan trọng và hệ thống kênh của Bộ Đàm Phòng Nổ

Mặc dù hình thức bên ngoài tương tự bộ đàm cầm tay thông thường, bộ đàm phòng nổ được thiết kế, chứng nhận và tích hợp các chức năng tối ưu cho môi trường nguy hiểm có nguy cơ cháy nổ cao như khu vực Zone 0, Zone 1, Zone 2 trên tàu chở dầu, tàu chở hóa chất, FPSO, giàn khoan, kho xăng dầu, nhà máy lọc hóa dầu. Trong các khu vực này, thao tác liên lạc phải nhanh, chính xác, ít bước, ít rủi ro, đồng thời bản thân thiết bị không được trở thành nguồn đánh lửa (ignition source) gây nổ.

Bên cạnh cấu trúc cơ khí và mạch điện đạt chuẩn phòng nổ (ví dụ ATEX, IECEx, MED, hoặc chuẩn quốc gia tương đương), bộ đàm phòng nổ còn được tối ưu về giao diện người dùng, bố trí phím, cấu trúc menu, công suất phát, xử lý âm thanh và quản lý kênh để đáp ứng các kịch bản vận hành thực tế trên tàu và trong nhà máy.

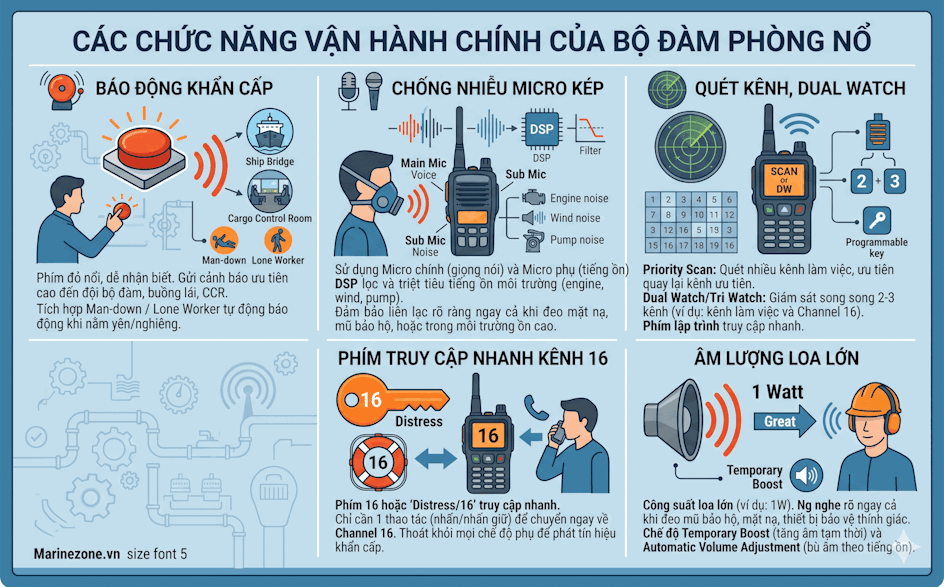

Các chức năng vận hành chính

Một số chức năng quan trọng thường có trên bộ đàm phòng nổ, đặc biệt là VHF hàng hải chống cháy nổ, bao gồm cả nhóm chức năng an toàn, nhóm chức năng âm thanh và nhóm chức năng quản lý kênh.

• Emergency alarm:

  Chức năng báo động khẩn cấp cho phép người dùng phát tín hiệu cảnh báo ưu tiên cao đến các thiết bị khác trong cùng hệ thống hoặc đến buồng lái, phòng điều khiển hàng, phòng điều khiển trung tâm. Tùy cấu hình, emergency alarm có thể là:

  • Báo động cục bộ trong nhóm bộ đàm nội bộ (fleet) trên tàu.
  • Báo động gửi về hệ thống VHF cố định trên buồng lái hoặc hệ thống PA/GA (Public Address & General Alarm) nếu được tích hợp.
  • Báo động kết hợp với hệ thống giám sát an toàn nội bộ (ví dụ: hệ thống permit to work, hệ thống theo dõi nhân sự trên boong).

  Chức năng này đặc biệt hữu ích trong các tình huống như rò rỉ khí, cháy cục bộ, tai nạn lao động trên boong, người rơi xuống biển, người bị ngạt khí trong két, hoặc sự cố trong quá trình bơm/hút hàng. Thiết kế phím emergency thường:

  • Được làm nổi, có màu sắc dễ nhận biết (thường là đỏ hoặc cam).
  • Có cơ chế chống kích hoạt nhầm (nhấn giữ 2–3 giây, hoặc nhấn kết hợp với phím khác).
  • Có phản hồi rõ ràng cho người dùng: âm báo riêng, rung, hoặc hiển thị biểu tượng khẩn cấp trên màn hình.

  Ở một số dòng bộ đàm phòng nổ cao cấp, emergency alarm có thể kết hợp với man-down / lone worker, tự động phát báo động khi thiết bị nằm yên quá lâu hoặc nghiêng quá một góc nhất định, hỗ trợ bảo vệ người làm việc một mình trong khu vực nguy hiểm.

• Dual microphone noise reduction:

  Hệ thống micro kép chống ồn là một trong những yếu tố quan trọng nhất để đảm bảo chất lượng liên lạc trong môi trường ồn cao như khu vực máy chính, boong bơm hàng, khu vực manifold, gần quạt thông gió, hoặc khi tàu đang chạy trong điều kiện gió lớn, sóng to.

  Cấu trúc cơ bản gồm:

  • Micro chính đặt gần miệng người nói, thu tín hiệu giọng nói.
  • Micro phụ đặt ở vị trí khác trên thân máy, thu chủ yếu tiếng ồn môi trường.

  Bộ xử lý tín hiệu số (DSP) bên trong sẽ so sánh hai tín hiệu, nhận diện thành phần nhiễu nền (engine noise, wind noise, pump noise) và triệt tiêu hoặc giảm đáng kể, giúp lọc tiếng ồn môi trường và tập trung vào giọng nói. Điều này đảm bảo thông tin không bị méo hoặc mất, đặc biệt khi:

  • Người dùng đeo mặt nạ phòng độc, mặt nạ SCBA, hoặc mũ bảo hộ có che mặt.
  • Khoảng cách nói – micro không lý tưởng, hoặc hướng nói không thẳng vào micro.
  • Môi trường có tiếng ồn liên tục ở dải tần thấp – trung (tiếng máy, quạt, bơm hàng).

  Một số thiết bị còn cho phép lựa chọn mức độ lọc ồn (noise reduction level) trong menu kỹ thuật, để cân bằng giữa độ tự nhiên của giọng nói và mức triệt nhiễu, phù hợp với từng khu vực làm việc trên tàu.

• Scan kênh, Dual Watch:

  Chức năng scan và Dual Watch giúp bộ đàm quét nhiều kênh hoặc theo dõi đồng thời 2 kênh, đáp ứng yêu cầu vừa duy trì liên lạc công việc, vừa giám sát kênh an toàn hoặc kênh chỉ huy.

  Các chế độ thường gặp:

  • Priority scan: quét một nhóm kênh làm việc (working channels) nhưng luôn ưu tiên quay lại kênh ưu tiên (thường là Channel 16 hoặc kênh an toàn nội bộ) với chu kỳ quét dày hơn.
  • Dual Watch: giám sát song song 2 kênh, ví dụ:
    • Kênh 1: kênh làm việc giữa deck – cargo control room trong quá trình bơm hàng.
    • Kênh 2: Channel 16 hoặc kênh an toàn nội bộ của tàu.
  • Tri Watch (nếu được hỗ trợ): giám sát 3 kênh, thường gồm Channel 16, một kênh gọi nội bộ và một kênh làm việc.

  Trong môi trường nguy hiểm, thao tác chuyển chế độ scan hoặc Dual Watch thường được đơn giản hóa bằng phím cứng hoặc phím chức năng được lập trình (programmable key), hạn chế việc phải vào menu sâu, giảm nguy cơ thao tác sai khi người dùng đang đeo găng tay, mặc đồ bảo hộ cồng kềnh.

• Phím truy cập nhanh Channel 16 (đối với VHF hàng hải):

  Đối với VHF hàng hải chống cháy nổ, Channel 16 (156.800 MHz) là kênh bắt buộc phải luôn sẵn sàng cho mục đích cấp cứu và gọi chung. Vì vậy, trên hầu hết các thiết bị đều có phím 16 hoặc phím “Distress/16” để truy cập nhanh.

  Đặc điểm thiết kế thường bao gồm:

  • Chỉ cần một thao tác (nhấn một lần hoặc nhấn giữ ngắn) để chuyển ngay về Channel 16, bất kể đang ở kênh nào hoặc đang trong menu.
  • Ưu tiên cao hơn các thao tác khác: khi nhấn phím 16, thiết bị thoát khỏi mọi chế độ phụ (scan, Dual Watch, menu cài đặt) để đảm bảo người dùng có thể phát tín hiệu khẩn cấp ngay lập tức.
  • Trong một số thiết bị có tích hợp DSC (Digital Selective Calling), phím “Distress” có thể được bảo vệ bằng nắp che, yêu cầu nhấn giữ lâu hơn và có quy trình xác nhận để tránh kích hoạt nhầm.

  Phím truy cập nhanh Channel 16 giúp giảm thời gian phản ứng trong tình huống khẩn cấp, đặc biệt khi người dùng đang làm việc trên boong, ở xa buồng lái, hoặc trong điều kiện tầm nhìn hạn chế, thời tiết xấu.

• Loud audio output:

  Âm lượng loa lớn là yêu cầu gần như bắt buộc đối với bộ đàm phòng nổ dùng trong môi trường ồn cao. Công suất loa thường được thiết kế ở mức từ 700 mW đến 1 W (hoặc hơn, tùy dòng), kết hợp với vỏ loa và buồng cộng hưởng tối ưu để đảm bảo:

  • Nghe rõ trong môi trường có tiếng máy, tiếng gió, tiếng sóng, tiếng bơm hàng.
  • Nghe được ngay cả khi người dùng đeo mũ bảo hộ, mặt nạ, hoặc thiết bị bảo vệ thính giác.
  • Giữ được độ rõ của giọng nói ở mức âm lượng cao, hạn chế méo tiếng.

  Một số thiết bị còn có:

  • Chế độ tăng âm tạm thời (temporary boost) cho phép tăng âm lượng vượt mức cài đặt trong vài giây khi cần nghe gấp.
  • Chức năng bù âm theo tiếng ồn môi trường (automatic volume adjustment), tự động tăng giảm âm lượng dựa trên mức ồn đo được bởi micro.
  • Hỗ trợ loa ngoài hoặc tai nghe phòng nổ (intrinsically safe speaker-microphone) để sử dụng trong khu vực có yêu cầu an toàn cao.

Hệ thống kênh VHF hàng hải chống cháy nổ

Đối với VHF hàng hải chống cháy nổ, hệ thống kênh phải tuân thủ chuẩn ITU (International Telecommunication Union) về phân bổ tần số và chế độ làm việc cho dịch vụ di động hàng hải. Các kênh được lập trình sẵn trong thiết bị, không cho phép người dùng tự ý thay đổi tần số để đảm bảo tuân thủ quy định quốc tế và tránh gây nhiễu cho các hệ thống khác.

Trong đó, Channel 16 (156.800 MHz) là kênh quan trọng nhất, dùng cho:

• Gọi cấp cứu (distress): phát thông tin cấp cứu khi tàu, người hoặc môi trường xung quanh gặp nguy hiểm nghiêm trọng, cần hỗ trợ khẩn cấp.
• Gọi chung (calling): dùng để gọi ban đầu giữa các tàu với nhau hoặc giữa tàu với bờ, sau đó chuyển sang kênh làm việc khác để tiếp tục liên lạc.
• Liên lạc khẩn cấp, an toàn: trao đổi các thông tin liên quan đến an toàn hàng hải, cảnh báo nguy hiểm, thông báo khẩn cấp.

Thiết bị thường có phím 16 hoặc phím “Distress/16” để truy cập nhanh, đảm bảo Channel 16 luôn sẵn sàng. Ngoài ra, bộ đàm hỗ trợ nhiều working channels cho các mục đích vận hành nội bộ trên tàu, ví dụ:

• Liên lạc deck – bridge – cargo control room trong quá trình bơm/hút hàng, thao tác manifold, kiểm tra két, hoặc khi tàu đang cập/ rời cầu.
• Phân chia nhóm làm việc (cargo team, mooring team, safety team) với từng kênh riêng để tránh chồng chéo thông tin.
• Duy trì kênh riêng cho cargo operation mà không làm ảnh hưởng đến kênh an toàn chung hoặc kênh liên lạc với cảng vụ, hoa tiêu.

Trong thực tế vận hành, cấu hình kênh trên bộ đàm phòng nổ thường được chuẩn hóa theo Radio Communication Plan của từng tàu hoặc từng công ty, trong đó quy định rõ:

• Kênh nào dùng cho liên lạc với hoa tiêu, cảng vụ, tug boat.
• Kênh nào dành riêng cho cargo operation, kênh nào cho mooring operation.
• Kênh an toàn nội bộ, kênh dự phòng khi có sự cố nhiễu hoặc hỏng thiết bị.

Việc sử dụng sai kênh, phát sai mục đích trên Channel 16 có thể gây nhiễu hệ thống liên lạc hàng hải, làm chậm trễ hoặc che lấp các thông tin cấp cứu thực sự. Do đó, thiết bị vừa phải cho phép truy cập nhanh, vừa phải hỗ trợ người dùng tuân thủ quy trình vận hành VHF trên tàu thông qua:

• Khóa một số chức năng cài đặt tần số, chỉ cho phép thay đổi bởi radio officer hoặc kỹ thuật viên được ủy quyền.
• Hiển thị rõ tên kênh, mục đích sử dụng (ví dụ: “CH 16 – Distress/Calling”, “CH 13 – Bridge-to-Bridge”, “Cargo 1”, “Mooring Fwd”).
• Cấu hình sẵn danh sách kênh scan ưu tiên, đảm bảo Channel 16 luôn nằm trong nhóm kênh được giám sát.
• Giới hạn công suất phát theo quy định trên từng kênh (ví dụ: một số kênh chỉ cho phép công suất thấp để tránh gây nhiễu diện rộng).

Trong môi trường có nguy cơ cháy nổ, toàn bộ quá trình thiết kế, lập trình và sử dụng hệ thống kênh trên bộ đàm phòng nổ phải đồng thời đáp ứng hai nhóm yêu cầu: an toàn vô tuyến hàng hải (tuân thủ ITU, SOLAS, quy định quốc gia) và an toàn phòng nổ (không tạo tia lửa, không sinh nhiệt vượt ngưỡng, không gây phóng tĩnh điện), nhằm đảm bảo thông tin liên lạc luôn thông suốt mà vẫn duy trì mức độ an toàn cao nhất cho tàu, hàng hóa và con người.

Hướng dẫn mua Bộ Đàm Phòng Nổ: Tiêu chí lựa chọn và lưu ý chuyên môn

Khi mua bộ đàm phòng nổ, không thể áp dụng cách lựa chọn như bộ đàm thông thường. Thiết bị phải đáp ứng đồng thời an toàn nội tại, tiêu chuẩn Ex, hiệu năng liên lạc, độ bền môi trường và yêu cầu đăng kiểm/quy định. Ngoài yếu tố giá, người phụ trách an toàn – kỹ thuật cần đánh giá theo góc nhìn quản lý rủi ro cháy nổ, tuân thủ tiêu chuẩn và tính liên tục vận hành. Một số tiêu chí quan trọng cần xem xét ở mức chuyên sâu hơn:

1. Kiểm tra chứng nhận chống cháy nổ (Ex Certification)

Tiêu chí đầu tiên và bắt buộc là chứng nhận Ex. Không chỉ nhìn thấy ký hiệu “Ex” là đủ, mà cần đọc và hiểu đầy đủ cấu trúc marking:

• Marking đầy đủ trên thân hoặc nhãn: ví dụ Ex ib IIB T3 Gb / Ex ibD 21 T3 IP6X, trong đó:
  • “ib”: cấp độ bảo vệ an toàn nội tại (intrinsic safety level “ib”), cho phép sử dụng trong Zone 1/2 với điều kiện xác định.
  • “IIB”: nhóm khí cháy nổ (gas group), IIB phù hợp với đa số môi trường xăng dầu, hóa chất thông dụng; nếu môi trường có hydrogen, acetylene… cần xem xét nhóm IIC.
  • “T3”: cấp nhiệt độ bề mặt tối đa (≤ 200°C). Trong một số khu vực có giới hạn nhiệt độ thấp hơn, có thể phải chọn T4 (≤ 135°C) hoặc cao hơn.
  • “Gb” / “Db”: mức bảo vệ thiết bị cho môi trường khí (G) hoặc bụi (D), tương ứng với cấp độ bảo vệ cao cho Zone 1/21.
  • “IP6X”: chống bụi hoàn toàn, rất quan trọng trong môi trường bụi dễ cháy (bột, hạt, bụi than, bụi gỗ…).
• Phù hợp với phân vùng nguy hiểm nơi thiết bị sẽ sử dụng: Zone 1, Zone 2, Zone 21. Cần đối chiếu:
  • Zone 1/21: yêu cầu mức bảo vệ cao hơn (thường là Ex ib hoặc Ex ia).
  • Zone 2/22: có thể chấp nhận một số cấp bảo vệ thấp hơn, nhưng vẫn phải đúng nhóm khí/bụi và cấp nhiệt độ.
• Chứng nhận từ tổ chức uy tín (ATEX, IECEx, hoặc tương đương) và nếu dùng trên tàu, cần xem xét chấp thuận của đăng kiểm tương ứng (VR, DNV, ABS, LR, NK…). Nên yêu cầu:
  • Bản sao chứng chỉ ATEX/IECEx đầy đủ số hiệu, ngày cấp, phạm vi áp dụng.
  • Danh mục model, mã pin, phụ kiện nằm trong phạm vi chứng nhận (nhiều trường hợp pin hoặc phụ kiện không nằm trong cùng chứng chỉ).

Nếu thiết bị không có chứng nhận Ex phù hợp, dù vẫn hoạt động bình thường, vẫn không được phép sử dụng trong khu vực nguy hiểm. Việc sử dụng sai có thể dẫn đến vi phạm pháp lý, bị từ chối bảo hiểm và đặc biệt là tăng nguy cơ phát sinh nguồn đánh lửa.

2. Lựa chọn dải tần phù hợp: VHF phòng nổ hay UHF phòng nổ

Cần xác định rõ môi trường sử dụng và hệ thống liên lạc hiện hữu để tránh xung đột tần số và khó tích hợp:

• Tàu biển, giàn khoan, cảng biển:
  • Ưu tiên VHF hàng hải chống cháy nổ, tương thích với hệ thống kênh VHF quốc tế, hỗ trợ Channel 16 và các kênh hàng hải chuẩn (kênh an toàn, kênh làm hàng, kênh nội bộ cảng).
  • Cần kiểm tra thiết bị có tuân thủ quy định ITU-R, SOLAS, GMDSS (nếu áp dụng) và được đăng kiểm chấp thuận cho mục đích sử dụng trên tàu dầu, tàu chở hóa chất.
  • Trong một số trường hợp, tàu vẫn dùng thêm UHF nội bộ; khi đó cần phân tách rõ bộ đàm VHF phòng nổ cho khu vực boong, manifold, khu vực bơm hàng.
• Nhà máy, kho xăng dầu, depot, khu công nghiệp:
• Thường sử dụng UHF phòng nổ (400–470 MHz hoặc 450–520 MHz) để tối ưu khả năng xuyên vật cản, làm việc trong nhà xưởng, bồn bể, khu bơm nạp.
• Dải tần phải phù hợp với quy hoạch tần số quốc gia, được cấp phép bởi cơ quan quản lý tần số (tại Việt Nam là Cục Tần số Vô tuyến điện).

• Cần xác định trước số nhóm kênh, phương thức analog/digital (DMR, dPMR…) để đảm bảo tương thích với hệ thống repeater, hệ thống ghi âm, giám sát hiện có.

Việc chọn sai dải tần có thể dẫn đến không tương thích với hệ thống hiện hữu, vi phạm quy định tần số, khó tích hợp với hệ thống liên lạc chung. Trong các dự án lớn, nên lập ma trận tần số, phân nhóm kênh cho từng bộ phận (an toàn, vận hành, bảo trì, PCCC) và quy định rõ kênh khẩn cấp.

3. Công suất phát và khả năng chuyển đổi công suất

Nên ưu tiên các model hỗ trợ 2 mức công suất 5W / 1W để linh hoạt trong vận hành và quản lý an toàn:

• 5W:
  • Dùng cho liên lạc khoảng cách xa, môi trường mở, ít vật cản (boong tàu, cầu cảng, bãi bồn ngoài trời).
  • Hữu ích khi cần đảm bảo liên lạc xuyên suốt trong tình huống khẩn cấp, khi mật độ người dùng tăng cao.
• 1W:
  • Dùng trong khu vực gần, nhiều thiết bị, để giảm nhiễu, tiết kiệm pin, giảm mật độ năng lượng RF trong vùng nguy hiểm.
  • Giảm nguy cơ gây nhiễu cho các hệ thống điều khiển, đo lường nhạy cảm (instrumentation) trong nhà máy.

Khả năng chuyển đổi công suất nhanh (thường bằng phím bấm hoặc menu) giúp tối ưu giữa an toàn, hiệu quả liên lạc và thời lượng pin. Ở góc độ kỹ thuật, nên kiểm tra thêm:

• Công suất thực đo (RF output power) trong datasheet, không chỉ giá trị danh nghĩa.
• Độ ổn định công suất theo nhiệt độ, điện áp pin và điều kiện môi trường.
• Khả năng giới hạn công suất theo cấu hình (ví dụ khóa cố định ở 1W cho một số khu vực đặc biệt nguy hiểm).

4. Hệ thống pin an toàn nội tại

Pin là thành phần nhạy cảm nhất trong bộ đàm phòng nổ. Khi mua cần chú ý ở mức chi tiết hơn:

• Pin phải là loại chuyên dụng, có chứng nhận Ex, đi kèm với thiết bị. Trên thân pin thường có marking riêng, thể hiện:
  • Mã model pin, dung lượng (mAh), điện áp danh định.
  • Ký hiệu Ex tương ứng; cần đảm bảo mã pin nằm trong danh sách được chứng nhận cùng bộ đàm.
• Có cơ chế khóa pin an toàn, tránh rơi, lỏng, tia lửa tại điểm tiếp xúc:
• Cơ cấu chốt khóa cơ khí chắc chắn, không dễ vô tình bật mở khi va chạm.
• Bề mặt tiếp xúc được thiết kế hạn chế khả năng phát tia lửa khi lắp/rút.

• Nhà cung cấp phải có pin thay thế chính hãng, không sử dụng pin trôi nổi hoặc không được chứng nhận. Việc dùng pin không đúng loại có thể làm mất hiệu lực chứng nhận Ex của toàn bộ thiết bị.

Quy định an toàn yêu cầu không được tháo lắp pin trong khu vực nguy hiểm, và việc sạc pin phải thực hiện ở khu vực an toàn với bộ sạc phù hợp. Cần lưu ý thêm:

• Không sử dụng bộ sạc nhanh không nằm trong danh mục được nhà sản xuất phê duyệt cho dòng pin Ex tương ứng.
• Thiết lập quy trình quản lý pin: đánh số, nhật ký sử dụng, thời gian thay thế định kỳ để tránh sử dụng pin đã suy giảm, phồng, rò rỉ.

5. Chuẩn chống nước, chống bụi, khả năng nổi và độ bền cơ khí

Đặc biệt với môi trường hàng hải và ngoài trời, cần ưu tiên các đặc tính bảo vệ cơ – môi trường ở mức cao, vì hư hỏng cơ khí cũng có thể ảnh hưởng đến an toàn phòng nổ:

• IP67 / IPX7: Chống nước, chịu được ngâm nước nông trong thời gian ngắn. Điều này giúp:
  • Tránh nước xâm nhập gây chập mạch, ăn mòn, làm suy giảm tính năng an toàn nội tại.
  • Đảm bảo thiết bị vẫn hoạt động trong điều kiện mưa lớn, sóng biển, phun nước cứu hỏa.
• IP6X: Chống bụi hoàn toàn, phù hợp môi trường bụi cháy nổ. Bụi tích tụ bên trong có thể làm tăng nguy cơ phóng điện, quá nhiệt hoặc suy giảm cách điện.
• Khả năng nổi: Hữu ích khi làm việc trên boong tàu, cầu cảng, giàn khoan. Bộ đàm có khả năng nổi giúp:
  • Dễ dàng thu hồi khi rơi xuống nước, giảm nguy cơ mất thiết bị trong tình huống khẩn cấp.
  • Hạn chế thời gian ngâm nước, giảm nguy cơ nước xâm nhập sâu.
• Vỏ chịu va đập, chống rung: Đảm bảo thiết bị không hư hỏng khi rơi, va chạm. Nên kiểm tra:
  • Tiêu chuẩn thử nghiệm MIL-STD-810 hoặc tương đương (rung, sốc, nhiệt độ, ẩm).
  • Thiết kế ăng-ten, núm xoay, phím bấm đủ chắc chắn, không dễ gãy, nứt gây hở vỏ, ảnh hưởng đến cấp Ex.

6. Chất lượng âm thanh và khả năng chống ồn

Trong môi trường ồn (máy bơm, máy nén, động cơ, gió, sóng), chất lượng âm thanh quyết định hiệu quả phối hợp vận hành và an toàn. Cần ưu tiên bộ đàm có:

• Micro kép chống ồn (dual microphone noise reduction):
  • Sử dụng thuật toán xử lý tín hiệu để tách tiếng nói khỏi tiếng ồn nền.
  • Giúp người nghe phân biệt rõ lệnh, đặc biệt trong tình huống khẩn cấp khi tiếng ồn tăng cao.
• Loa công suất lớn, âm lượng đủ lớn để nghe rõ trong tiếng máy, gió, sóng. Nên kiểm tra:
  • Công suất loa (W), đường kính loa, thiết kế buồng âm.
  • Khả năng duy trì âm lượng lớn mà không méo tiếng, không rung vỏ.
• Khả năng kết nối tai nghe, loa ngoài, phụ kiện an toàn Ex nếu cần:
  • Phụ kiện (tai nghe, loa – micro rời) cũng phải có chứng nhận Ex tương ứng, tránh dùng phụ kiện thường.
  • Cổng kết nối được thiết kế kín nước, chống bụi, có nắp che chắc chắn.

Ở mức vận hành, nên xây dựng quy định kiểm tra âm thanh định kỳ, thử liên lạc trên các kênh quan trọng trước ca làm việc, đặc biệt tại khu vực bơm nạp, khu vực có nguy cơ cháy nổ cao.

7. Nhà cung cấp, dịch vụ hậu mãi và tài liệu kỹ thuật

Để đảm bảo tuân thủ EEAT (Experience – Expertise – Authoritativeness – Trustworthiness) trong lựa chọn thiết bị, nên chọn:

• Nhà cung cấp có kinh nghiệm triển khai bộ đàm phòng nổ cho tàu dầu, nhà máy, depot:
  • Có hồ sơ dự án, danh sách khách hàng tham chiếu trong cùng ngành (oil & gas, hóa chất, kho xăng dầu, cảng biển).
  • Hiểu rõ yêu cầu của HSE, PCCC, đăng kiểm, cơ quan quản lý tần số để tư vấn cấu hình phù hợp.
• Có tài liệu kỹ thuật, manual, chứng chỉ Ex, chứng chỉ đăng kiểm rõ ràng:
  • Tài liệu phải thể hiện đầy đủ thông số kỹ thuật, điều kiện sử dụng, giới hạn môi trường (nhiệt độ, độ ẩm, áp suất).
  • Cung cấp bản mềm và bản in để phục vụ công tác kiểm định nội bộ, đánh giá rủi ro (HAZOP, HAZID).
• Có dịch vụ bảo trì, kiểm định định kỳ, hỗ trợ kỹ thuật tại chỗ hoặc từ xa:
  • Khả năng hiệu chuẩn, kiểm tra công suất phát, độ nhạy thu, kiểm tra pin, thay thế phụ kiện Ex đúng chuẩn.
  • Hỗ trợ đào tạo người dùng về quy trình sử dụng an toàn: không sạc trong khu vực nguy hiểm, không tự ý mở vỏ, không thay đổi ăng-ten ngoài danh mục cho phép.

Ở góc độ quản lý, nên xây dựng ma trận trách nhiệm giữa bộ phận an toàn, bộ phận IT/viễn thông và nhà cung cấp để đảm bảo bộ đàm phòng nổ luôn được vận hành trong trạng thái an toàn, đúng chuẩn và sẵn sàng cho các tình huống khẩn cấp.

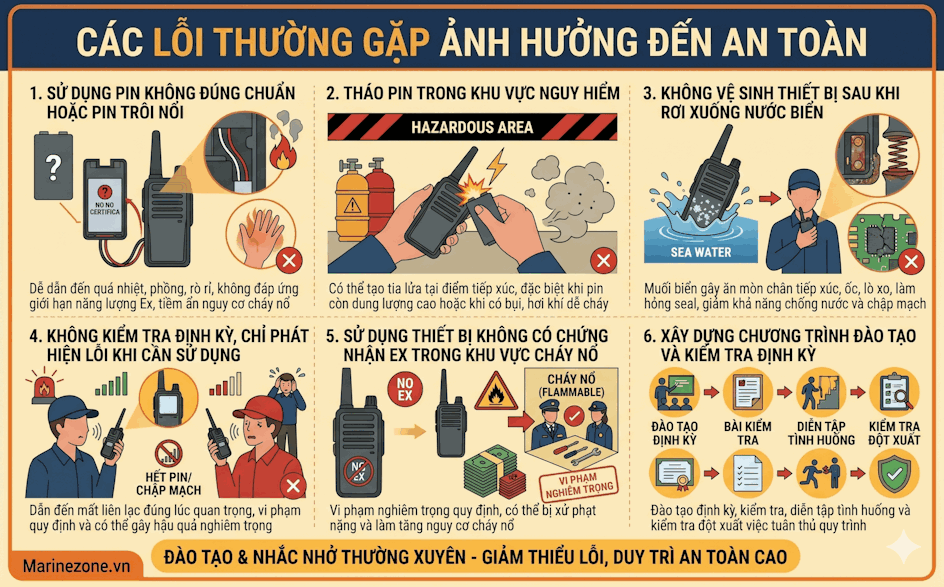

Quy trình sử dụng, quản lý pin, bảo trì và các lỗi thường gặp

Để bộ đàm phòng nổ luôn an toàn, đáp ứng đúng yêu cầu của khu vực nguy hiểm (hazardous area) và hoạt động ổn định trong thời gian dài, cần xây dựng và tuân thủ một quy trình vận hành – quản lý – bảo trì mang tính hệ thống. Mỗi thao tác nhỏ như gắn pin, đóng nắp, vệ sinh vỏ máy… nếu làm sai có thể phá vỡ tính an toàn nội tại (intrinsic safety) hoặc làm mất hiệu lực chứng nhận Ex của thiết bị.

Quy trình nên được ban hành thành hướng dẫn thao tác chuẩn (SOP), đào tạo định kỳ cho người dùng, có biểu mẫu ghi nhận kiểm tra, nhật ký bảo trì và cơ chế giám sát tuân thủ, đặc biệt trong các ngành dầu khí, hóa chất, kho xăng dầu, tàu chở hàng nguy hiểm, nhà máy xử lý khí…

Quy trình sử dụng trong khu vực nguy hiểm

Trước khi mang bộ đàm vào hazardous area, cần thực hiện bước “pre-use check” có ghi nhận (checklist) để đảm bảo thiết bị đáp ứng đầy đủ yêu cầu an toàn. Các bước kiểm tra nên được thực hiện ở khu vực an toàn (safe area) trước khi qua ranh giới khu vực cháy nổ.

• Kiểm tra pin:
  • Đảm bảo pin đã được sạc đầy hoặc đủ dung lượng cho toàn bộ ca làm việc; với ca dài hoặc môi trường lạnh, nên có pin dự phòng nhưng cũng phải là pin Ex đúng chuẩn.
  • Kiểm tra cơ cấu gắn pin: pin phải được gài đúng rãnh, nghe tiếng “click” hoặc kiểm tra bằng mắt để chắc chắn không hở, không lỏng.
  • Kiểm tra khóa pin (battery latch/lock): khóa phải hoạt động trơn tru, không gãy, không mòn; nếu khóa yếu, có nguy cơ pin rơi hoặc hở tiếp xúc, cần đưa thiết bị ra khỏi khai thác để sửa chữa.
  • Không sử dụng pin có dấu hiệu oxy hóa ở chân tiếp xúc, cháy xém, đổi màu hoặc có mùi khét.
• Kiểm tra vỏ và seal:
• Quan sát toàn bộ thân máy, nắp pin, khu vực anten, nắp che cổng phụ kiện: không được nứt, móp, biến dạng hoặc có khe hở bất thường.
• Kiểm tra các gioăng, seal, O-ring ở nắp pin, nắp cổng phụ kiện, nắp loa/mic: không bị lão hóa, nứt, chai cứng hoặc mất đàn hồi.
• Đảm bảo không mất ốc, không có ốc lỏng; tuyệt đối không thay ốc bằng loại khác không đúng chuẩn vì có thể làm thay đổi khả năng chống cháy nổ hoặc chống nước.
• Với bộ đàm đạt chuẩn IP (IP65, IP67…), cần kiểm tra kỹ các điểm có nguy cơ lọt nước, đặc biệt khi làm việc ngoài trời, trên boong tàu, khu vực có phun nước hoặc hơi ẩm cao.

• Kiểm tra kênh và công suất:
  • Đặt đúng kênh làm việc theo quy định nội bộ: kênh vận hành, kênh an toàn, kênh khẩn cấp, kênh cargo, mooring…; tránh dùng nhầm kênh gây nhiễu thông tin quan trọng.
  • Kiểm tra chế độ công suất phát (High/Low): trong một số khu vực, quy trình có thể yêu cầu dùng công suất thấp để giảm nhiễu hoặc tiết kiệm pin; mọi thay đổi phải theo quy định.
  • Đảm bảo các kênh khẩn cấp (ví dụ Channel 16 đối với VHF hàng hải) luôn được cài đặt đúng tần số, không bị khóa nhầm, không bị xóa cấu hình.

Trong quá trình sử dụng, người vận hành cần tuân thủ nghiêm các nguyên tắc thao tác để vừa đảm bảo an toàn, vừa đảm bảo chất lượng liên lạc:

• Tuân thủ nguyên tắc PTT:
  • Nhấn giữ phím PTT trước khi nói khoảng 0,5–1 giây để tránh mất đầu câu.
  • Nói rõ ràng, tốc độ vừa phải, khoảng cách miệng – micro phù hợp (thường 3–5 cm) để đảm bảo âm thanh rõ, không bị méo.
  • Nhả PTT ngay sau khi nói xong để lắng nghe phản hồi; tránh giữ PTT liên tục gây chiếm kênh, đặc biệt trên kênh khẩn cấp.
• Sử dụng đúng kênh quy định:
  • Phân loại kênh theo chức năng: cargo, mooring, safety, emergency, maintenance… và dán nhãn hoặc lập bảng hướng dẫn cho người dùng.
  • Không tự ý chuyển sang kênh không được phép trong khu vực có quy định tần số nghiêm ngặt (cảng biển, khu công nghiệp dầu khí…).
• Xử lý tình huống khẩn cấp:
  • Sử dụng emergency alarm (nếu bộ đàm hỗ trợ) theo đúng quy trình: nhấn giữ nút khẩn cấp trong thời gian quy định, thông báo nội dung ngắn gọn, chuẩn xác.
  • Đối với VHF hàng hải, chuyển nhanh về Channel 16 khi có tình huống distress, urgency hoặc safety theo quy định GMDSS và quy trình nội bộ.
  • Không sử dụng kênh khẩn cấp cho liên lạc thông thường; luôn giữ kênh này thông thoáng cho tình huống thực sự cần thiết.

Điểm quan trọng: tuyệt đối không được tháo pin, mở vỏ, thay phụ kiện (anten, loa ngoài, micro, headset…) khi đang ở trong khu vực nguy hiểm. Mọi thao tác tháo lắp có thể tạo tia lửa điện, làm hở mạch hoặc phá vỡ cấu trúc an toàn nội tại, gây nguy cơ cháy nổ ngay cả khi thiết bị vẫn đang tắt nguồn.

Quản lý pin trong môi trường phòng nổ

Pin là nguồn năng lượng chính và cũng là một trong những điểm rủi ro cao nhất của bộ đàm phòng nổ. Quản lý pin không chỉ là vấn đề thời lượng sử dụng mà còn liên quan trực tiếp đến an toàn cháy nổ, tuổi thọ thiết bị và chi phí vận hành.

• Chỉ sử dụng pin chính hãng, đúng model, có chứng nhận Ex:
• Pin phải có cùng mã model hoặc mã thay thế được nhà sản xuất phê duyệt, có ghi rõ ký hiệu Ex tương ứng với chứng nhận của bộ đàm.
• Không dùng pin “độ”, pin thay thế không rõ nguồn gốc, pin đã bị thay cell bên trong; những loại này có thể không đáp ứng giới hạn năng lượng, dòng ngắn mạch theo thiết kế an toàn nội tại.
• Ghi chép mã số pin, ngày đưa vào sử dụng, số lần sạc để quản lý vòng đời và thay thế chủ động trước khi pin xuống cấp nghiêm trọng.

• Không sạc pin trong khu vực nguy hiểm:
  • Toàn bộ hoạt động sạc pin phải thực hiện trong safe area với bộ sạc được nhà sản xuất khuyến nghị, tương thích với loại pin và bộ đàm.
  • Không dùng bộ sạc nhanh, sạc đa năng, sạc USB không được chứng nhận cho loại pin Ex đang sử dụng.
  • Bố trí khu vực sạc pin thông thoáng, tránh gần nguồn nhiệt, có ổ cắm và dây dẫn đạt chuẩn, có biện pháp chống quá tải điện.
• Tránh short circuit (ngắn mạch) và va đập:
  • Không để pin rời trong túi cùng với chìa khóa, dụng cụ kim loại, đồng xu… vì có thể gây chập cực pin.
  • Sử dụng nắp che cực pin hoặc hộp đựng chuyên dụng khi vận chuyển pin rời.
  • Tránh làm rơi pin từ độ cao lớn, tránh đè nén, va đập mạnh; sau mỗi sự cố va đập, cần kiểm tra lại pin và nếu nghi ngờ phải loại khỏi khai thác.
• Kiểm tra và phân loại pin định kỳ:
  • Định kỳ kiểm tra ngoại quan: loại bỏ pin có dấu hiệu phồng, nứt, rò rỉ, biến dạng, đổi màu, có mùi lạ.
  • Đánh giá dung lượng thực tế: nếu pin sụt nhanh, thời gian sử dụng giảm mạnh so với chuẩn, cần đưa vào danh sách thay thế.
  • Áp dụng quy tắc “first in – first out” để tránh tồn kho pin quá lâu dẫn đến lão hóa.

Quản lý pin nên gắn với hệ thống mã số hoặc mã vạch để truy vết: mỗi pin gắn với một bộ đàm, một nhóm người dùng hoặc một khu vực, giúp dễ dàng xác định lịch sử sử dụng, sự cố, thời điểm cần thay thế.

Bảo trì, kiểm tra định kỳ và những lỗi thường gặp

Bảo trì bộ đàm phòng nổ không chỉ là vệ sinh đơn giản mà là một chuỗi hoạt động có kế hoạch, bao gồm kiểm tra chức năng, kiểm tra cơ khí, kiểm tra an toàn Ex và cập nhật cấu hình. Tần suất bảo trì phụ thuộc vào môi trường làm việc (biển, hóa chất, bụi, ẩm…) và yêu cầu của nhà sản xuất, nhưng thường bao gồm kiểm tra hàng ngày, hàng tuần/tháng và bảo trì lớn hàng năm.

• Kiểm tra pin và khóa pin theo lịch:
  • Hàng tuần hoặc hàng tháng, kiểm tra độ chắc chắn của khóa pin, độ mòn của chốt, lò xo.
  • Thử lắc nhẹ bộ đàm để phát hiện hiện tượng lỏng, kêu, hở tiếp xúc.
  • Ghi nhận các pin có dấu hiệu xuống cấp để lên kế hoạch thay thế, tránh để đến khi xảy ra sự cố mới phát hiện.
• Kiểm tra vỏ, seal, nắp, ốc:
  • Đảm bảo các nắp che cổng phụ kiện luôn đóng kín khi không sử dụng phụ kiện; nếu dùng phụ kiện, phải là loại Ex được phê duyệt.
  • Kiểm tra độ kín nước, kín bụi theo chuẩn IP được công bố; nếu nghi ngờ, có thể thực hiện test kín nước theo hướng dẫn của nhà sản xuất.
  • Thay thế gioăng, seal khi có dấu hiệu lão hóa; việc thay thế phải do đơn vị được ủy quyền thực hiện để không làm mất chứng nhận Ex.
• Vệ sinh thiết bị sau khi tiếp xúc nước biển:
  • Sau khi bộ đàm bị bắn nước biển hoặc rơi xuống nước biển (trong giới hạn IP cho phép), cần rửa lại bằng nước ngọt sạch để loại bỏ muối.
  • Lau khô bằng khăn mềm, để ráo ở nơi thông thoáng; không dùng nhiệt độ cao (máy sấy nóng, phơi nắng gắt) vì có thể làm hỏng seal, vỏ nhựa.
  • Kiểm tra lại các cổng, nắp, loa, micro sau khi khô để đảm bảo không bị muối kết tinh gây kẹt phím hoặc bít lỗ loa.
• Kiểm tra chức năng thu phát, âm thanh, phím bấm:
  • Thực hiện test thu – phát định kỳ giữa các bộ đàm trong cùng hệ thống để kiểm tra chất lượng sóng, độ rõ âm thanh, độ nhạy micro.
  • Kiểm tra từng phím bấm, núm xoay (volume, channel), nút khẩn cấp, PTT… để phát hiện phím kẹt, phím chết, tiếp xúc kém.
  • Kiểm tra các tính năng an toàn như man-down, lone worker (nếu có) để đảm bảo hoạt động đúng cấu hình.
• Hạn chế can thiệp không được ủy quyền:
  • Không tự ý tháo thiết bị, sửa chữa, thay đổi cấu trúc bên trong, không thay anten, phụ kiện không đúng loại Ex.
  • Mọi can thiệp liên quan đến mạch điện, vỏ Ex, seal Ex phải do đơn vị được ủy quyền hoặc trung tâm dịch vụ được nhà sản xuất chấp thuận thực hiện.
  • Sau khi sửa chữa, nếu liên quan đến phần an toàn Ex, cần có biên bản, tem niêm phong và (nếu yêu cầu) kiểm định lại.

Các lỗi thường gặp ảnh hưởng đến an toàn cần được đưa vào chương trình đào tạo và nhắc nhở thường xuyên cho người dùng:

• Sử dụng pin không đúng chuẩn hoặc pin trôi nổi: dễ dẫn đến quá nhiệt, phồng, rò rỉ, không đáp ứng giới hạn năng lượng Ex, tiềm ẩn nguy cơ cháy nổ khi ngắn mạch.
• Tháo pin trong khu vực nguy hiểm: thao tác này có thể tạo tia lửa tại điểm tiếp xúc, đặc biệt khi pin còn dung lượng cao hoặc khi có bụi, hơi khí dễ cháy xung quanh.

• Không vệ sinh thiết bị sau khi rơi xuống nước biển: muối biển gây ăn mòn chân tiếp xúc, ốc, lò xo, làm hỏng seal, giảm khả năng chống nước và có thể dẫn đến chập mạch bên trong.
• Không kiểm tra định kỳ, chỉ phát hiện lỗi khi cần sử dụng trong tình huống khẩn cấp: dẫn đến mất liên lạc đúng lúc quan trọng, vi phạm quy định an toàn và có thể gây hậu quả nghiêm trọng.
• Sử dụng thiết bị không có chứng nhận Ex trong khu vực cháy nổ: đây là vi phạm nghiêm trọng quy định an toàn, có thể bị xử phạt nặng và quan trọng hơn là làm tăng nguy cơ cháy nổ do tia lửa hoặc bề mặt quá nhiệt.

Việc xây dựng chương trình đào tạo định kỳ, có bài kiểm tra, diễn tập tình huống và kiểm tra đột xuất việc tuân thủ quy trình là yếu tố then chốt để giảm thiểu các lỗi trên và duy trì mức an toàn cao cho hệ thống thông tin vô tuyến trong môi trường phòng nổ.

So sánh Bộ Đàm Thường và Bộ Đàm Phòng Nổ, sơ đồ sử dụng và FAQs

Để tránh hiểu lầm và sử dụng sai mục đích, cần phân biệt rõ giữa bộ đàm thường và bộ đàm phòng nổ, đồng thời hiểu cách thiết bị này tích hợp vào hệ thống liên lạc tổng thể trên tàu và trong nhà máy. Việc lựa chọn sai loại bộ đàm có thể dẫn đến vi phạm quy định an toàn, bị từ chối đăng kiểm, thậm chí gây ra sự cố cháy nổ nghiêm trọng trong môi trường có khí, hơi, bụi dễ cháy.

Trong thực tế vận hành, bộ đàm phòng nổ không chỉ khác ở “nhãn Ex” mà còn khác ở triết lý thiết kế, cấu trúc mạch, loại pin, phụ kiện đi kèm và quy trình sử dụng. Người vận hành, sỹ quan boong, cán bộ an toàn, kỹ sư bảo trì cần nắm rõ các điểm khác biệt này để lập kế hoạch trang bị, bố trí số lượng, vùng sử dụng và quy trình kiểm tra định kỳ một cách phù hợp.

So sánh bộ đàm thường và bộ đàm phòng nổ

Bảng so sánh tóm tắt:

Ở tiêu chí tiêu chuẩn an toàn, bộ đàm phòng nổ phải đáp ứng các chuẩn Ex như Ex ib IIB T3 hoặc tương đương, nghĩa là toàn bộ mạch điện được thiết kế theo nguyên lý intrinsically safe (an toàn nội tại): năng lượng điện và nhiệt sinh ra trong mọi chế độ hư hỏng dự kiến đều không đủ để kích nổ hỗn hợp khí cháy. Bộ đàm thường không trải qua quá trình chứng nhận này, nên không được phép dùng trong khu vực phân vùng nguy hiểm.

Về môi trường sử dụng, bộ đàm thường chỉ dùng trong khu vực không phân vùng cháy nổ: buồng lái, văn phòng, khu sinh hoạt, kho khô, xưởng cơ khí thông thường. Ngược lại, bộ đàm phòng nổ được thiết kế cho hazardous area như Zone 1, Zone 2 (khí, hơi dễ cháy) và Zone 21 (bụi cháy), thường gặp trên tàu dầu, tàu hóa chất, khu bơm hàng, manifold, khu vực tank top, bồn chứa, khu trộn hóa chất, khu nạp LPG/LNG, giàn khoan, FPSO.

Đối với pin, bộ đàm thường sử dụng pin Li-ion hoặc Ni-MH tiêu chuẩn, không có yêu cầu đặc biệt về giới hạn năng lượng trong trường hợp chập mạch. Bộ đàm phòng nổ dùng pin được chứng nhận Ex, có mạch giới hạn dòng, giới hạn nhiệt, vỏ pin có khóa cơ khí, gioăng, vít niêm để tránh người dùng vô tình mở trong khu vực nguy hiểm. Một số model còn có cơ cấu ngăn lắp sai loại pin không được chứng nhận.

Ở khía cạnh rủi ro tia lửa, bộ đàm thường có thể phát sinh tia lửa từ: tiếp điểm pin, công tắc PTT, jack tai nghe, loa ngoài, hoặc từ phóng tĩnh điện trên bề mặt vỏ. Bộ đàm phòng nổ được thiết kế để kiểm soát các nguồn năng lượng này: hạn dòng, cách ly, sử dụng vật liệu chống tĩnh điện, giới hạn nhiệt độ bề mặt, kiểm soát khe hở, và thử nghiệm trong điều kiện hỗn hợp khí cháy chuẩn.

Về ứng dụng, bộ đàm thường phù hợp cho:

• Liên lạc nội bộ trong khu vực an toàn: buồng máy, buồng lái, khu sinh hoạt, kho không phân vùng.
• Liên lạc giữa các bộ phận không tiếp xúc trực tiếp với hàng nguy hiểm.
• Các công việc bảo trì, vận hành thông thường không nằm trong hazardous area.

Bộ đàm phòng nổ được sử dụng cho:

• Đội boong khi thao tác bơm hàng, dỡ hàng, gas freeing, tank cleaning.
• Nhân sự làm việc trên manifold, catwalk, khu vực tank farm, bồn chứa.
• Đội vận hành tại nhà máy hóa chất, kho xăng dầu, trạm nạp LPG/LNG, khu blending.
• Nhân sự offshore: giàn khoan, FPSO, khu vực process, flare, wellhead.

Một điểm quan trọng là phụ kiện đi kèm bộ đàm phòng nổ (tai nghe, micro rời, loa ngoài, pin, sạc) cũng phải được chứng nhận Ex tương ứng. Không được dùng phụ kiện thường cho bộ đàm phòng nổ trong hazardous area, vì có thể phá vỡ tính an toàn nội tại của toàn bộ tổ hợp thiết bị.

Sơ đồ kết nối và vai trò trong hệ thống liên lạc

Một sơ đồ liên lạc điển hình trên tàu dầu:

• Deck Crew (khu vực nguy hiểm)
• ↓
• Bộ đàm phòng nổ (Portable VHF Ex)
• ↓
• Bridge (VHF cố định)
• ↓
• Tàu khác / Shore / Pilot

Trong hệ thống này, bộ đàm phòng nổ đóng vai trò là thiết bị liên lạc cự ly gần trong khu vực nguy hiểm, sử dụng nguồn pin riêng, không kết nối vật lý với hệ thống điện của tàu, từ đó giảm thiểu nguy cơ phát sinh tia lửa. VHF cố định trên buồng lái đảm nhiệm liên lạc tầm xa, trong khi bộ đàm cầm tay phòng nổ đảm nhiệm liên lạc tại hiện trường.

Luồng thông tin thường diễn ra theo hướng: nhân viên boong ở manifold hoặc tank deck dùng bộ đàm phòng nổ báo cáo tình trạng van, áp suất, lưu lượng, mức hàng, tình trạng rò rỉ, kết nối ống mềm; sỹ quan boong hoặc OOW trên bridge nhận thông tin qua VHF cố định, sau đó liên lạc với tàu đối tác, trạm bờ hoặc pilot để điều chỉnh tốc độ bơm, tạm dừng, hoặc kích hoạt quy trình khẩn cấp.

Một số điểm chuyên môn cần lưu ý khi tích hợp bộ đàm phòng nổ vào hệ thống liên lạc tổng thể:

• Phân tần số: Thiết lập kênh riêng cho liên lạc boong – bridge trong quá trình bơm hàng, tránh trùng với kênh liên lạc điều động, kênh khẩn cấp hoặc kênh cảng.
• Quy trình gọi: Quy định rõ câu lệnh chuẩn, cách xác nhận, lặp lại mệnh lệnh (read-back) để tránh nhầm lẫn trong điều kiện ồn, gió lớn, mặt nạ bảo hộ.
• Quản lý thiết bị: Bố trí tủ sạc ở khu vực an toàn, có đánh số từng máy, sổ giao nhận theo ca, kiểm tra pin trước khi vào ca bơm hàng.
• Phạm vi phủ sóng: Kiểm tra thực tế vùng phủ sóng VHF/UHF trên tàu, đặc biệt ở các góc khuất, khu vực dưới boong, gần kết cấu thép dày.

Trong nhà máy hóa chất hoặc kho xăng dầu, sơ đồ liên lạc tương tự: bộ đàm phòng nổ được dùng tại khu bồn, khu bơm, khu nạp xe bồn; tín hiệu được chuyển tiếp qua bộ đàm thường hoặc hệ thống trunking tại phòng điều khiển trung tâm (CCR/Control Room). Sự tách biệt giữa thiết bị Ex và non-Ex giúp giảm thiểu rủi ro lan truyền sự cố điện từ khu vực an toàn sang khu vực nguy hiểm.

Những hiểu lầm phổ biến về Bộ Đàm Phòng Nổ

Một số hiểu lầm thường gặp:

• “Bộ đàm nào công suất thấp cũng dùng được trong khu vực cháy nổ”Thực tế: Chỉ thiết bị có chứng nhận Ex mới được phép sử dụng trong hazardous area, bất kể công suất cao hay thấp. Công suất phát RF thấp không đồng nghĩa với năng lượng điện bên trong mạch được giới hạn theo chuẩn an toàn nội tại. Nhiều tai nạn đã được ghi nhận khi sử dụng thiết bị “nhìn có vẻ an toàn” nhưng không có chứng chỉ Ex hợp lệ.
• “Chỉ cần chống nước là đủ”Thực tế: Chống nước ≠ Chống cháy nổ. Chống nước (IP65, IP67…) chỉ bảo vệ thiết bị khỏi hư hỏng do nước, bụi, không liên quan đến kiểm soát năng lượng và tia lửa. Một bộ đàm IP67 nhưng không có chứng nhận Ex vẫn có thể tạo tia lửa nguy hiểm khi chập mạch, rơi vỡ, hoặc khi người dùng cắm/rút phụ kiện trong khu vực có khí cháy.
• “Có thể thay pin hoặc sửa chữa tại chỗ trong khu vực nguy hiểm”Thực tế: Mọi thao tác tháo pin, mở vỏ phải thực hiện ở khu vực an toàn, nếu không sẽ làm mất tính an toàn nội tại. Khi mở vỏ, các phần tử điện, tiếp điểm, mạch bảo vệ có thể lộ ra, tạo tia lửa hoặc bề mặt nóng. Quy trình an toàn thường quy định rõ: chỉ được mang bộ đàm phòng nổ đã lắp pin, đã kiểm tra vào hazardous area; mọi thao tác bảo trì, thay phụ kiện phải thực hiện ngoài khu vực này.
• “Thiết bị ít dùng nên không cần kiểm tra”Thực tế: Thiết bị an toàn phải được kiểm tra định kỳ để đảm bảo luôn sẵn sàng khi cần. Bộ đàm phòng nổ thường được sử dụng trong các tình huống quan trọng: bơm hàng, xử lý sự cố, diễn tập khẩn cấp. Nếu để lâu không kiểm tra, pin có thể chai, vỏ nứt, gioăng hỏng, nút PTT kém tiếp xúc, làm mất liên lạc đúng lúc cần thiết.

Bên cạnh đó, còn một số nhầm lẫn khác trong vận hành:

• Nhầm vùng sử dụng: Mang bộ đàm thường vào khu vực đã phân vùng Zone 1/Zone 2 do không nhận diện đúng ranh giới hazardous area.
• Nhầm phụ kiện: Gắn tai nghe, micro rời không có chứng nhận Ex vào bộ đàm phòng nổ rồi sử dụng trong khu vực nguy hiểm.
• Không khóa kênh: Tự ý thay đổi tần số, kênh liên lạc trên bộ đàm phòng nổ, gây nhiễu với kênh an toàn hoặc kênh cảng.

Câu hỏi thường gặp (FAQ) về Bộ Đàm Phòng Nổ

Câu hỏi: Bộ đàm phòng nổ có bắt buộc không?Trả lời: Có. Đối với tàu dầu, tàu LPG/LNG, nhà máy hóa chất, kho xăng dầu và các khu vực hazardous area, bộ đàm phòng nổ là yêu cầu bắt buộc theo quy định an toàn và đăng kiểm. Các tổ chức đăng kiểm và cơ quan quản lý thường kiểm tra số lượng, chủng loại, chứng chỉ Ex, phạm vi sử dụng được ghi trong SMS/Procedure. Thiếu hoặc dùng sai loại có thể dẫn đến deficiency hoặc detention trong các đợt PSC, vetting.

Câu hỏi: Có thể dùng bộ đàm thường thay thế bộ đàm phòng nổ không?Trả lời: Không. Bộ đàm thường không có chứng nhận Ex, không được phép sử dụng trong khu vực có nguy cơ cháy nổ, dù vẫn có thể hoạt động về mặt kỹ thuật. Việc “tạm dùng” bộ đàm thường trong hazardous area là vi phạm nghiêm trọng quy trình an toàn, có thể bị ghi nhận trong báo cáo sự cố và ảnh hưởng đến đánh giá an toàn của tàu hoặc nhà máy.

Câu hỏi: Có thể tự thay pin bộ đàm phòng nổ không?Trả lời: Có thể thay pin, nhưng chỉ được thực hiện ở khu vực an toàn, không được tháo lắp pin trong hazardous area. Pin phải là loại chính hãng, đúng chuẩn Ex. Khi thay pin, cần kiểm tra:

• Tình trạng chân tiếp xúc, không bị oxy hóa, cháy xém.
• Gioăng, bề mặt tiếp xúc giữa thân máy và pack pin không bị rách, nứt.
• Tem, nhãn Ex trên pin còn nguyên, không bị tẩy xóa.

Câu hỏi: Bao lâu cần kiểm tra bộ đàm phòng nổ?Trả lời: Tùy theo quy trình nội bộ và yêu cầu đăng kiểm, thường kiểm tra định kỳ hàng tháng hoặc theo mỗi ca trực. Các hạng mục kiểm tra gồm: pin, vỏ, seal, chức năng thu phát, âm thanh. Ngoài ra, nên:

• Thử liên lạc thực tế giữa các vị trí quan trọng (manifold – bridge, tank deck – CCR…).
• Kiểm tra hoạt động của nút khẩn cấp (nếu có), nút PTT, nút chuyển kênh.
• Ghi nhận kết quả kiểm tra vào logbook hoặc checklist an toàn.

Câu hỏi: Bộ đàm phòng nổ có dùng như VHF thông thường được không?Trả lời: Có. Về mặt chức năng liên lạc, bộ đàm phòng nổ có thể sử dụng như VHF/UHF thông thường, nhưng người dùng phải tuân thủ quy định an toàn phòng nổ, quy định tần số và quy trình vận hành VHF trong môi trường hàng hải/công nghiệp. Cần lưu ý:

• Không lạm dụng bộ đàm phòng nổ cho các công việc không cần thiết trong khu vực an toàn, để tránh hao mòn, chai pin.
• Luôn cài đặt sẵn các kênh phục vụ công tác an toàn, khẩn cấp theo SMS.
• Đảm bảo người dùng được huấn luyện về ý nghĩa ký hiệu Ex, vùng sử dụng, thao tác an toàn với thiết bị phòng nổ.
