Hệ thống tay chuông truyền lệnh

Tổng quan chuyên sâu về hệ thống tay chuông truyền lệnh trên tàu thủy

Hệ thống tay chuông truyền lệnh (Engine Order Telegraph – EOT) là một trong những thiết bị thông tin liên lạc cổ điển nhưng vẫn giữ vai trò trung tâm trong vận hành tàu biển hiện đại. Trên mọi con tàu có máy chính, EOT hoạt động như “cầu nối” giữa lầu lái (wheelhouse/bridge) và buồng máy (engine room), truyền đạt chính xác các mệnh lệnh về tốc độ và chiều quay chân vịt. Dù các hệ thống điều khiển chân vịt, bướm ga điện tử và điều khiển từ xa đã phát triển mạnh, hệ thống tay chuông truyền lệnh vẫn được coi là lớp an toàn độc lập, đặc biệt quan trọng trong các tình huống khẩn cấp, mất nguồn điều khiển hoặc khi cần xác nhận mệnh lệnh bằng thao tác vật lý rõ ràng.

Về bản chất, Engine telegraph system là một hệ thống truyền lệnh vòng kín, trong đó mỗi mệnh lệnh từ buồng lái phải được kỹ sư buồng máy chủ động xác nhận. Cơ chế này giúp loại bỏ tối đa nguy cơ hiểu sai lệnh do tiếng ồn, rung động, điều kiện thời tiết xấu hoặc lỗi giao tiếp bằng lời nói. Trên các tàu hàng, tàu dầu, tàu khách và tàu công trình, hệ thống tay chuông truyền lệnh thường được lắp song song với hệ thống điều khiển máy chính tự động, đảm bảo tàu vẫn có thể vận hành an toàn khi hệ thống điều khiển chính gặp sự cố.

Từ góc độ kỹ thuật và pháp lý, EOT không chỉ là một thiết bị hỗ trợ mà còn là yêu cầu bắt buộc theo các quy phạm quốc tế và quy chuẩn quốc gia. Điều này phản ánh tầm quan trọng của hệ thống tay chuông truyền lệnh trong chuỗi an toàn hàng hải, nơi mọi sai sót về tốc độ hoặc chiều quay chân vịt đều có thể dẫn đến va chạm, mắc cạn hoặc thiệt hại nghiêm trọng cho người, tàu và môi trường.

Lịch sử phát triển và nguyên lý vận hành của Engine telegraph system

Lịch sử của hệ thống tay chuông truyền lệnh gắn liền với quá trình cơ giới hóa tàu thủy. Trước khi EOT xuất hiện, sĩ quan boong và kỹ sư máy phải dựa vào cờ hiệu, đèn tín hiệu hoặc ống thoại truyền âm để trao đổi mệnh lệnh. Các phương pháp này dễ bị nhiễu bởi tiếng ồn cực lớn trong buồng máy, gió mạnh, sóng to hoặc tầm nhìn hạn chế, dẫn đến nguy cơ hiểu sai lệnh khi thao tác tăng, giảm tốc độ hoặc đảo chiều máy chính.

Bước ngoặt đến vào năm 1870 khi William Chadburn và Charles Henry Chadburn đăng ký bằng sáng chế cho tay chuông cơ khí đầu tiên. Hệ thống này sử dụng cáp, xích cứng và ròng rọc để đồng bộ góc quay giữa hai trạm, kết hợp chuông cơ học để báo hiệu mỗi khi có lệnh mới. Do sự phổ biến của nhà sản xuất Chadburn, nhiều thủy thủ quen gọi hệ thống tay chuông truyền lệnh là “Chadburn”, trở thành một thuật ngữ gần như đồng nghĩa với Engine Order Telegraph trong ngành hàng hải truyền thống.

Đến năm 1921, Charles Henschel giới thiệu phiên bản EOT tự phát điện, trong đó động năng từ thao tác xoay tay gạt được chuyển thành năng lượng điện để kích hoạt chuông và đèn báo. Thiết kế này giúp hệ thống tay chuông truyền lệnh hoạt động độc lập với nguồn điện chính của tàu, tăng độ tin cậy trong các tình huống mất điện. Ngày nay, các hệ thống EOT hiện đại đã chuyển sang nền tảng điện tử và vi xử lý, sử dụng LED, màn hình số, giao thức mạng công nghiệp như CANbus, cho phép truyền lệnh ổn định, giảm nhiễu và dễ tích hợp với hệ thống điều khiển trung tâm.

Chu trình truyền lệnh và xác nhận trong hệ thống tay chuông truyền lệnh

Nguyên lý cốt lõi của Engine telegraph system là truyền thông vòng kín với xác nhận hai chiều. Chu trình vận hành tiêu chuẩn diễn ra theo các bước:

• Phát lệnh từ lầu lái: Sĩ quan trực ca gạt tay chuông trên buồng lái đến vị trí tương ứng với cấp tốc độ mong muốn (ví dụ: Full Ahead, Half Ahead, Slow Ahead, Dead Slow Ahead, Stop, Dead Slow Astern, Full Astern).
• Kích hoạt chuông và đèn báo: Ngay lập tức, chuông báo động reo tại cả buồng lái và buồng máy, đồng thời kim chỉ thị hoặc đèn LED tại trạm nhận lệnh dưới buồng máy nhấp nháy ở vị trí lệnh mới.
• Xác nhận lệnh tại buồng máy: Kỹ sư trực ca quan sát vị trí nhấp nháy, gạt tay chuông tại buồng máy về đúng vị trí đó để xác nhận đã nhận và hiểu đúng mệnh lệnh.
• Đồng bộ phản hồi: Khi tay chuông buồng máy được gạt đúng vị trí, chuông ở cả hai đầu dừng reo, đèn chuyển từ nhấp nháy sang sáng tĩnh, và kim chỉ thị trên buồng lái đồng bộ với trạm buồng máy.

Nhờ cơ chế này, hệ thống tay chuông truyền lệnh đảm bảo rằng mọi thay đổi về tốc độ hoặc chiều quay chân vịt đều được hai bên cùng nhìn thấy và xác nhận, giảm thiểu tối đa nguy cơ thao tác sai. Ngoài các cấp lệnh tiến – lùi tiêu chuẩn, EOT còn có các lệnh hỗ trợ như Standby (Chuẩn bị máy) hoặc Finished With Engine (Kết thúc ca máy), giúp tổ chức ca trực và chuẩn bị máy chính theo đúng quy trình.

Các lệnh đặc biệt và chức năng an toàn trong Engine telegraph system

Một điểm nổi bật trong vận hành hệ thống tay chuông truyền lệnh là khả năng phát lệnh khẩn cấp. Trong tình huống cần dừng tàu gấp để tránh va chạm (Crash Stop), sĩ quan có thể gạt tay chuông liên tục ba lần về vị trí Full Astern. Thao tác này được gọi là lệnh “Cavitate Bell”, kích hoạt chuông báo dồn dập kéo dài, báo hiệu cho kỹ sư buồng máy biết mức độ khẩn cấp và yêu cầu đảo chiều trục tối đa trong thời gian ngắn nhất có thể.

Về mặt quy chuẩn, Công ước Quốc tế SOLAS (Chương II-1, Quy điều 37) và Quy chuẩn kỹ thuật quốc gia QCVN 21:2025/BGTVT quy định mọi tàu biển phải có ít nhất hai phương tiện độc lập để truyền lệnh từ buồng lái xuống buồng máy, trong đó một phương tiện bắt buộc là hệ thống tay chuông truyền lệnh. Điều này đảm bảo rằng ngay cả khi hệ thống điều khiển từ xa của máy chính gặp sự cố, tàu vẫn có kênh truyền lệnh tin cậy để điều chỉnh tốc độ và hướng quay chân vịt.

Để tăng cường an toàn, Engine telegraph system thường được tích hợp các chức năng cảnh báo sau:

• Báo động sai chiều (Wrong way alarm): Kích hoạt khi lệnh trên EOT và chiều quay thực tế của máy chính hoặc bước cánh chân vịt không trùng khớp, giúp phát hiện sớm lỗi vận hành.
• Báo động mất nguồn điều khiển (Power failure alarm): Cảnh báo khi nguồn điện cho hệ thống điều khiển từ xa bị mất, yêu cầu chuyển sang chế độ điều khiển tại chỗ (local control) và sử dụng hệ thống tay chuông truyền lệnh như kênh chỉ huy chính.

Hệ thống tay chuông truyền lệnh Model CL – Giải pháp EOT kỹ thuật số hiện đại

Trong số các dòng Engine telegraph system hiện đại, hệ thống tay chuông truyền lệnh Model CL (CL Engine Telegraph System) là một ví dụ tiêu biểu được lắp đặt rộng rãi trên nhiều loại tàu. Hệ thống này ứng dụng công nghệ vi xử lý, cho phép cấu hình linh hoạt, giảm số lõi cáp tín hiệu, tối ưu chi phí lắp đặt và bảo trì. Model CL có thể sử dụng như tay chuông máy chính hoặc tay chuông sự cố, phù hợp với tàu hàng, tàu dầu, tàu khách và tàu công trình.

Về phân cấp lệnh, hệ thống tay chuông truyền lệnh Model CL hỗ trợ 11 cấp cơ bản:

• Tiến hết (Full Ahead)
• Tiến nửa (Half Ahead)
• Tiến chậm (Slow Ahead)
• Tiến thật chậm (Dead Slow Ahead)
• Chuẩn bị máy (Standby)
• Dừng máy (Stop)
• Kết thúc ca máy (Finished With Engine)
• Lùi thật chậm (Dead Slow Astern)
• Lùi chậm (Slow Astern)
• Lùi nửa (Half Astern)
• Lùi hết (Full Astern)

Khi trạm phát và trạm nhận mất đồng bộ, đèn chỉ báo trên Model CL sẽ chớp tắt kèm còi báo động, buộc người vận hành phải kiểm tra và đồng bộ lại lệnh, duy trì tính toàn vẹn của chuỗi truyền lệnh.

Tính năng an toàn, nguồn cấp và giao diện vận hành của Model CL

Hệ thống tay chuông truyền lệnh Model CL được thiết kế với nhiều lớp bảo vệ an toàn. Về nguồn cấp, hệ thống sử dụng AC220V/0.2A làm nguồn chính và DC24V/1A làm nguồn sự cố. Khi nguồn AC220V bị mất, thiết bị tự động chuyển sang nguồn DC24V, đồng thời kích hoạt báo động âm thanh và ánh sáng. Thủy thủ có thể tắt tiếng còi bằng phím “Mute”, nhưng đèn cảnh báo vẫn duy trì cho đến khi nguồn chính được khôi phục.

Để tránh thao tác nhầm, Model CL tích hợp cơ chế khóa an toàn (Unlock Key). Trước khi phát lệnh, sĩ quan phải nhấn phím “Unlock”; đèn mở khóa sáng lên và người dùng có khoảng 5 giây để chọn cấp tốc độ. Nếu quá thời gian này, hệ thống tự động khóa lại, yêu cầu nhấn Unlock lần nữa. Cơ chế này đặc biệt hữu ích trong điều kiện boong tàu rung lắc, tránh việc vô tình chạm tay vào cần lệnh.

Hệ thống còn có phím chuyển quyền trả lời (Return Order Key / Answer Key), cho phép linh hoạt chuyển quyền xác nhận lệnh giữa bộ thu ở buồng điều khiển trung tâm (Control Room) và bộ thu đặt cạnh máy chính (Local Engine Room). Khi máy chính vận hành sai so với lệnh phát, cảnh báo lỗi vận hành (Error Alarm) sẽ kích hoạt: đèn báo trên bộ phát, bộ thu và thiết bị lặp nhấp nháy, còi tích hợp kêu liên tục và đưa tiếp điểm cảnh báo ra hệ thống báo động chung cho đến khi lỗi được khắc phục.

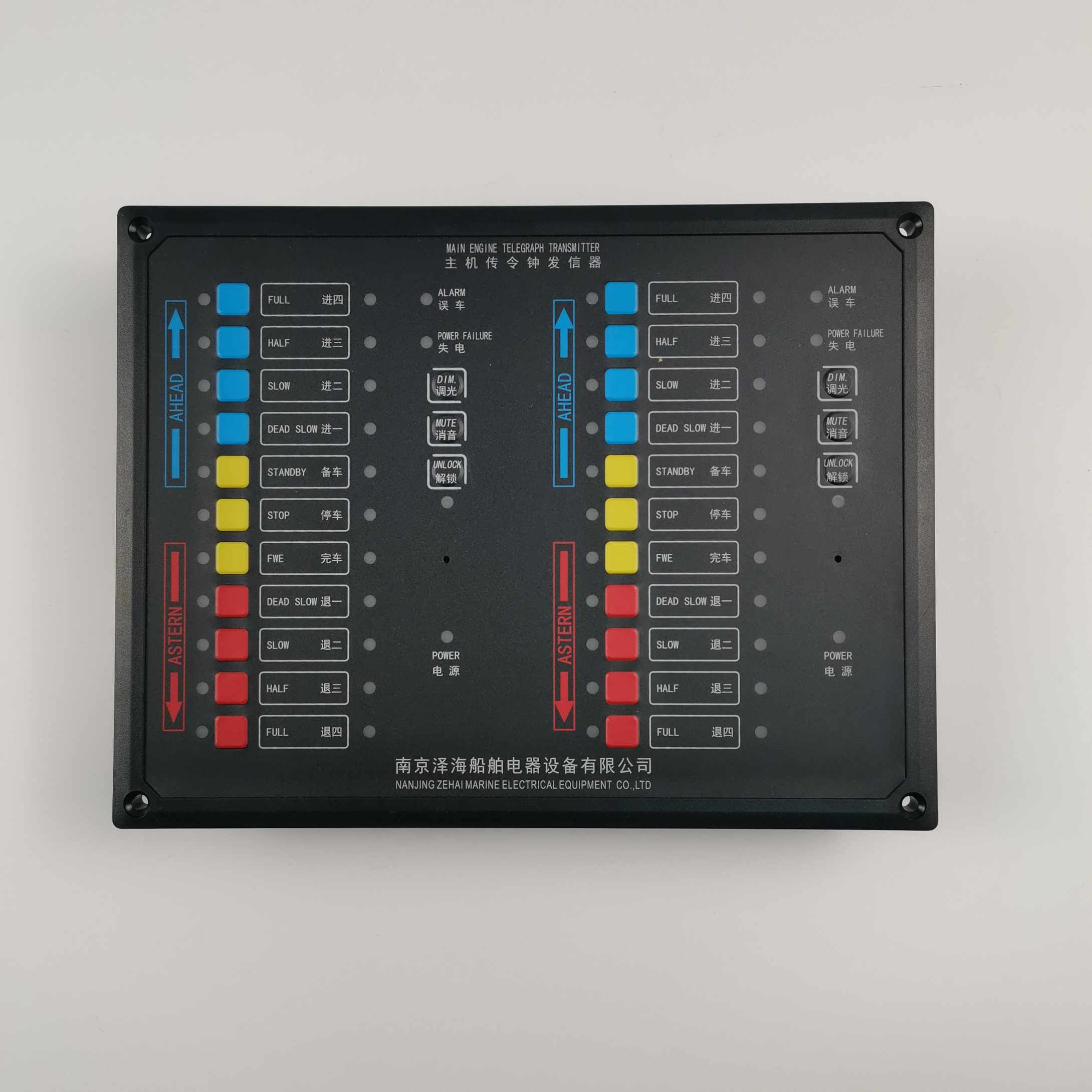

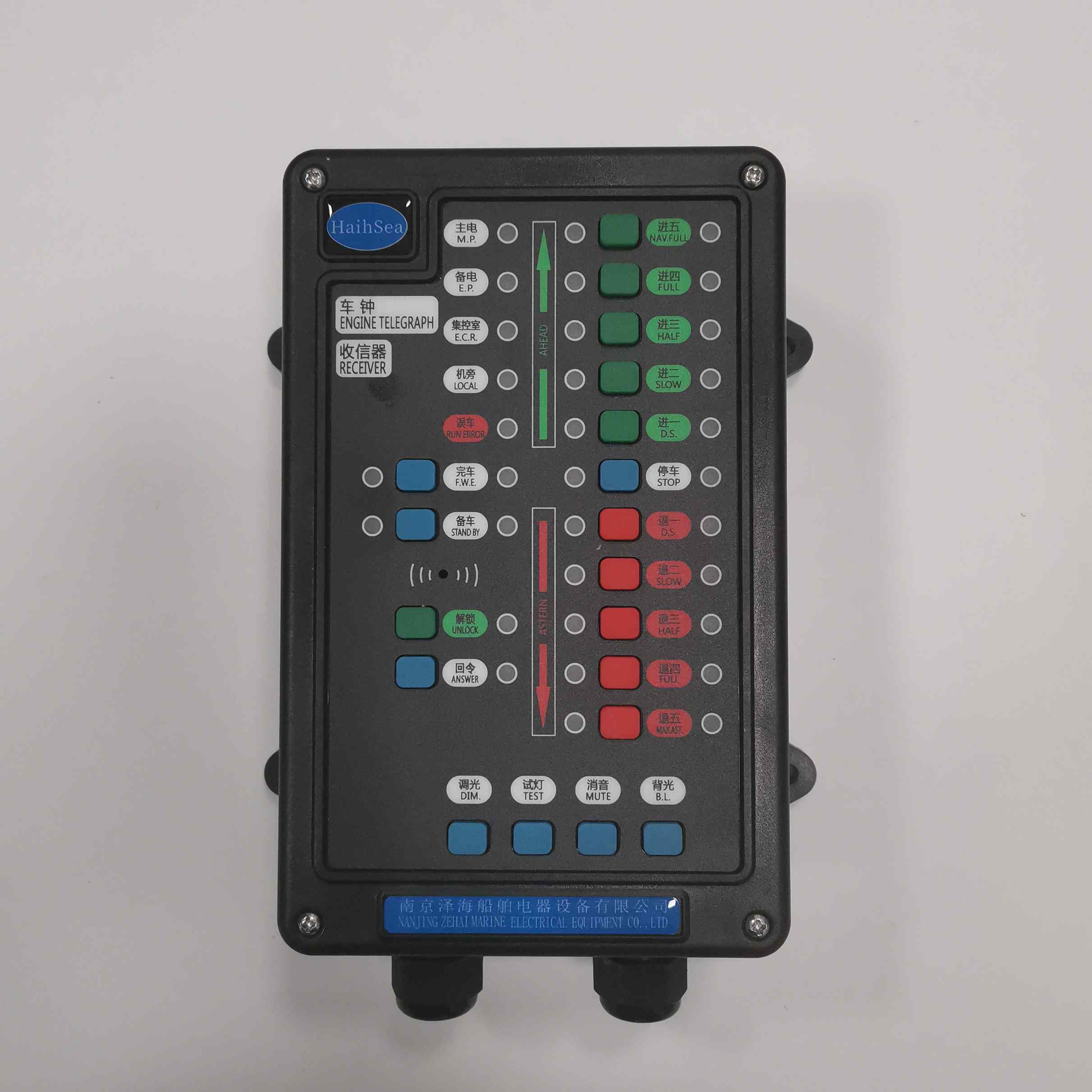

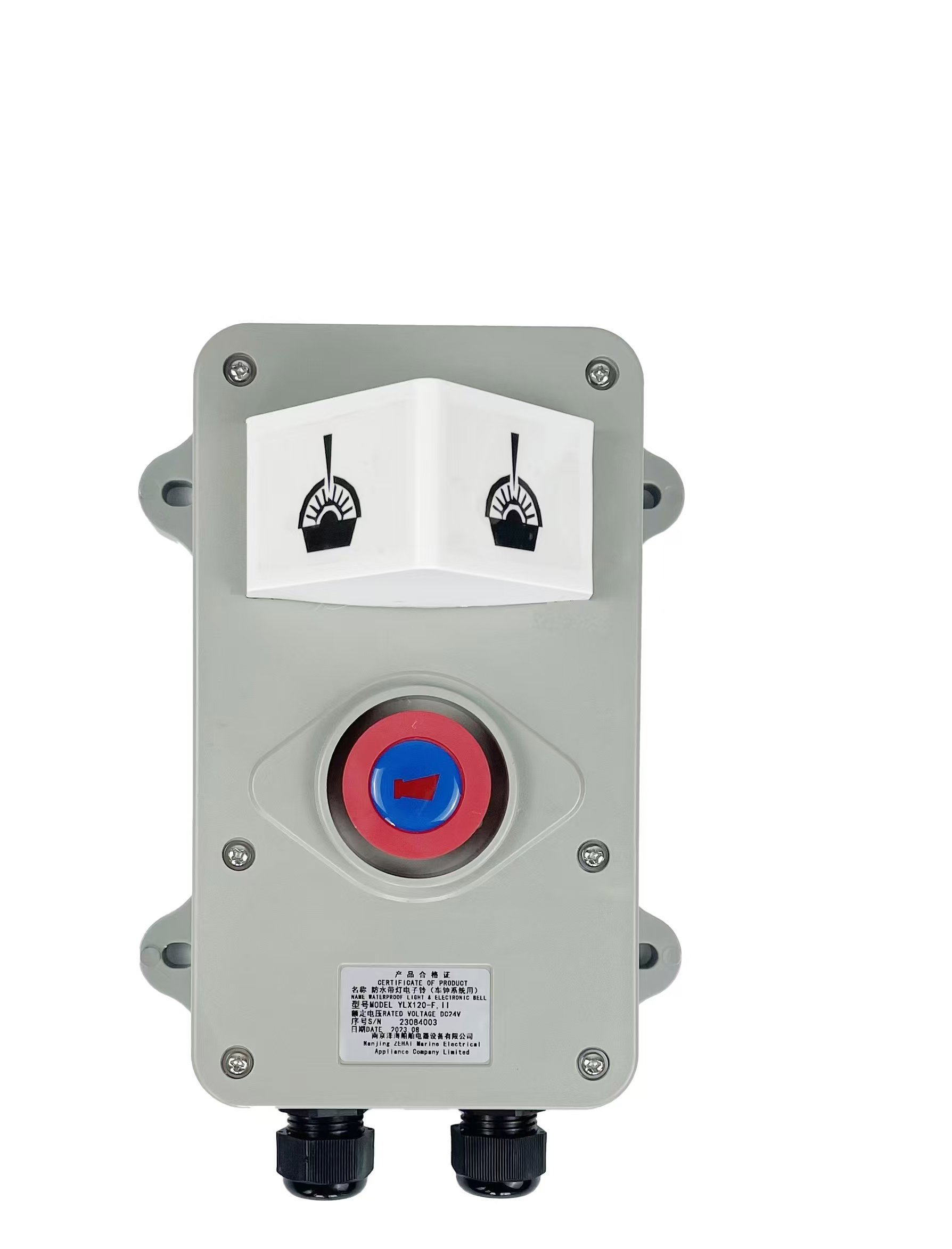

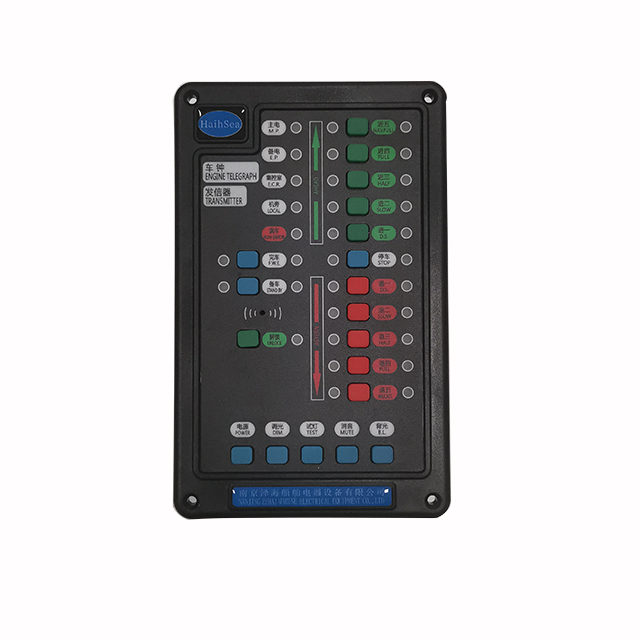

Về khả năng thích ứng môi trường, hệ thống tay chuông truyền lệnh Model CL cho phép điều chỉnh độ sáng màn hình bằng phím Dimmer (giữ phím test trên 2 giây), phù hợp với điều kiện chiếu sáng ban đêm trên lầu lái. Cấp bảo vệ vỏ thiết bị cũng được tối ưu cho môi trường hàng hải khắc nghiệt: bộ phát CL-T đạt chuẩn IP20, bộ nhận CL-R đạt IP44, thiết bị phụ buồng lái YK-D đạt IP22, và chuông đèn điện tử YLX-120F đạt IP56, đảm bảo chống bụi, chống nước và độ bền cao trong môi trường hơi dầu, muối biển và rung động liên tục.
