Cột báo động buồng máy

Khái niệm và vai trò của Cột báo động buồng máy trong buồng máy UMS

Cột báo động buồng máy (Alarm Indicator Column) là thiết bị trung tâm trong hệ thống báo động nhóm buồng máy, đặc biệt quan trọng trên các tàu vận hành theo chế độ UMS – Unattended Machinery Space. Khi buồng máy không còn người trực ca liên tục, cột báo động buồng máy trở thành “mắt xích sống còn” giúp sĩ quan máy giám sát tình trạng thiết bị, phát hiện sớm sự cố và tổ chức ứng cứu kịp thời.

Về bản chất, cột báo động buồng máy không chỉ là một cụm đèn nhấp nháy đơn giản mà là một nút giao thông tin an toàn, kết nối chặt chẽ với tủ điều khiển trung tâm, hệ thống cảm biến, mạng báo động cháy, báo động CO₂, báo động máy móc và các bảng chỉ báo phụ tại buồng lái, ECR, cabin sĩ quan. Thiết bị này được thiết kế để hoạt động liên tục trong môi trường khắc nghiệt của buồng máy, nơi có nhiệt độ cao, độ ẩm lớn, rung động mạnh và tiếng ồn nền rất lớn.

Trong kiến trúc an toàn tổng thể của tàu biển, Alarm Indicator Column đóng vai trò là lớp bảo vệ cuối cùng cho hệ thống động lực và con người. Khi bất kỳ thông số nào vượt khỏi giới hạn an toàn – từ tụt áp suất dầu bôi trơn, quá nhiệt ổ trục, rò rỉ nhiên liệu cho đến cháy cục bộ – cột báo động buồng máy sẽ phát tín hiệu quang – âm mạnh mẽ, buộc thuyền viên phải chú ý và xử lý. Nhờ đó, nguy cơ hư hỏng lan rộng, cháy nổ hoặc dừng máy đột ngột được giảm thiểu đáng kể.

Khung pháp lý SOLAS và nguyên lý thiết kế “Fail-safe”

Thiết kế và vận hành cột báo động buồng máy chịu sự điều chỉnh chặt chẽ của Tổ chức Hàng hải Quốc tế IMO, với nền tảng pháp lý là Công ước SOLAS Chương II-1, Quy định 51 và 53. Theo các quy định này, hệ thống báo động buồng máy phải đảm bảo:

• Tín hiệu âm thanh và hình ảnh rõ ràng tại buồng điều khiển máy (ECR) và các vị trí giám sát chính.
• Khả năng truyền báo động đến cabin và khu sinh hoạt của sĩ quan máy thông qua bộ chuyển mạch (selector switch) để đảm bảo người trực ca luôn nhận được thông tin.
• Phân cấp mức độ báo động (báo động chung, báo động cháy, báo động máy móc…) với đặc tính âm thanh và màu sắc khác nhau, tránh nhầm lẫn trong tình huống khẩn cấp.

Về nguyên lý điện, Alarm Indicator Column phải tuân thủ triết lý “fail-safe – an toàn khi gặp sự cố”. Điều này có nghĩa là nếu bản thân mạch báo động bị đứt dây, mất nguồn hoặc hỏng linh kiện quan trọng, hệ thống sẽ tự động chuyển sang trạng thái báo động thay vì im lặng. Cách tiếp cận này giúp phát hiện cả lỗi hệ thống, không chỉ lỗi thiết bị được giám sát.

Để đạt được mức độ tin cậy cao, cột báo động buồng máy thường được cấp nguồn kép (dual power supply), gồm nguồn AC chính (thường 220V) và nguồn DC dự phòng (thường 24V). Bộ chuyển nguồn tự động sẽ đảm bảo khi nguồn chính gặp sự cố, hệ thống vẫn tiếp tục hoạt động, duy trì khả năng báo động trong mọi tình huống.

Kiến trúc kỹ thuật và các loại báo động trên Cột báo động buồng máy

Một hệ thống báo động nhóm buồng máy hoàn chỉnh thường bao gồm ba khối chính: hộp điều khiển trung tâm (Control Box), cột đèn tín hiệu quang – thanh âm (Alarm Indicator Column) và bảng chỉ báo phụ tại ECR hoặc cabin. Trong đó, cột báo động buồng máy là phần giao diện trực tiếp với thuyền viên, được thiết kế tối ưu cho việc nhận biết nhanh và thao tác đơn giản.

Về cơ khí, Alarm Indicator Column phải chịu được rung động liên tục từ máy chính, bơm, quạt; chịu nhiệt độ môi trường từ khoảng -10°C đến 55°C; chống ẩm và hơi dầu. Vỏ cột thường làm từ hợp kim sắt hoặc kết hợp nhựa ABS chịu nhiệt, với cấp bảo vệ IP phù hợp (IP20–IP22 hoặc cao hơn tùy vị trí lắp đặt). Bên trong là các module đèn LED, còi điện tử đa âm và mạch điều khiển.

Các loại báo động tiêu chuẩn thường được tích hợp trên cột báo động buồng máy gồm:

• Báo động chung (General Emergency Alarm) – kích hoạt khi có tình huống khẩn cấp toàn tàu.
• Báo động xả khí CO₂/Foam – cảnh báo chuẩn bị xả hệ thống chữa cháy cố định trong buồng máy.
• Báo động cháy (Fire Alarm) – nhận tín hiệu từ hệ thống phát hiện cháy tự động.
• Báo động sự cố máy móc (Machinery Malfunction) – liên quan đến áp suất, nhiệt độ, mức dầu, mức nước, rung động bất thường.
• Báo động tay chuông truyền lệnh (Telegraph Alarm) – cảnh báo thay đổi lệnh tốc độ từ buồng lái.
• Báo động gọi điện thoại (Telephone Call) – hỗ trợ liên lạc nội bộ trong môi trường ồn.
• Báo động an toàn nhân sự (Dead Man Alarm – DMA) – giám sát sự hiện diện và tỉnh táo của sĩ quan máy.

Khi một thông số vượt ngưỡng, cột báo động buồng máy sẽ kích hoạt đèn nhấp nháy tại ô biểu tượng tương ứng, đồng thời còi hú với cường độ thường ≥115 dB(A) để xuyên qua tiếng ồn buồng máy. Sĩ quan máy phải nhấn nút “Acknowledge” để xác nhận đã nhận báo động và tắt tiếng còi, nhưng đèn vẫn duy trì cho đến khi nguyên nhân được xử lý và nút “Reset” được kích hoạt.

Phân hệ Dead Man Alarm (DMA) trên Cột báo động buồng máy

Dead Man Alarm (DMA) là một trong những chức năng quan trọng nhất tích hợp trên Alarm Indicator Column, đặc biệt trong chế độ UMS khi sĩ quan máy thường phải xuống buồng máy một mình. DMA hoạt động dựa trên bộ đếm thời gian có thể cài đặt (thường từ 3 đến 27 phút). Trong khoảng thời gian này, sĩ quan phải nhấn nút reset trên cột báo động hoặc bảng điều khiển để xác nhận vẫn an toàn.

Nếu hết thời gian đếm mà không có thao tác, hệ thống sẽ kích hoạt báo động giai đoạn 1 (pre-warning) ngay tại buồng máy hoặc ECR để nhắc nhở. Nếu tiếp tục không có phản hồi, báo động giai đoạn 2 sẽ được truyền lên buồng lái và các cabin liên quan, huy động thuyền viên đến kiểm tra, phòng trường hợp người trực ca bị ngất, té ngã hoặc gặp tai nạn. Nhờ đó, cột báo động buồng máy trở thành “người bảo vệ thầm lặng” cho an toàn nhân sự dưới hầm tàu.

Cột báo động buồng máy sê-ri SF và kinh nghiệm vận hành, bảo dưỡng

Trong thị trường tự động hóa hàng hải, sê-ri Cột báo động SF (SF Series Alarm Indicator Column System) của Nanjing ZEHAI Marine Electrical Appliance (phân phối bởi Deyuan Marine và nhiều nhà cung cấp khác) là một trong những giải pháp phổ biến cho đội tàu vận tải cỡ trung. Dòng SF được đánh giá cao nhờ tính đồng bộ, độ bền và chi phí đầu tư – vận hành hợp lý.

Hệ thống SF Alarm Indicator Column được thiết kế để xử lý các tín hiệu đầu vào dạng tiếp điểm khô thường mở hoặc thường đóng (NO/NC uncharged contacts), sau đó kích hoạt đèn, còi và truyền tín hiệu đến các bảng phụ. Các cấu phần chính gồm:

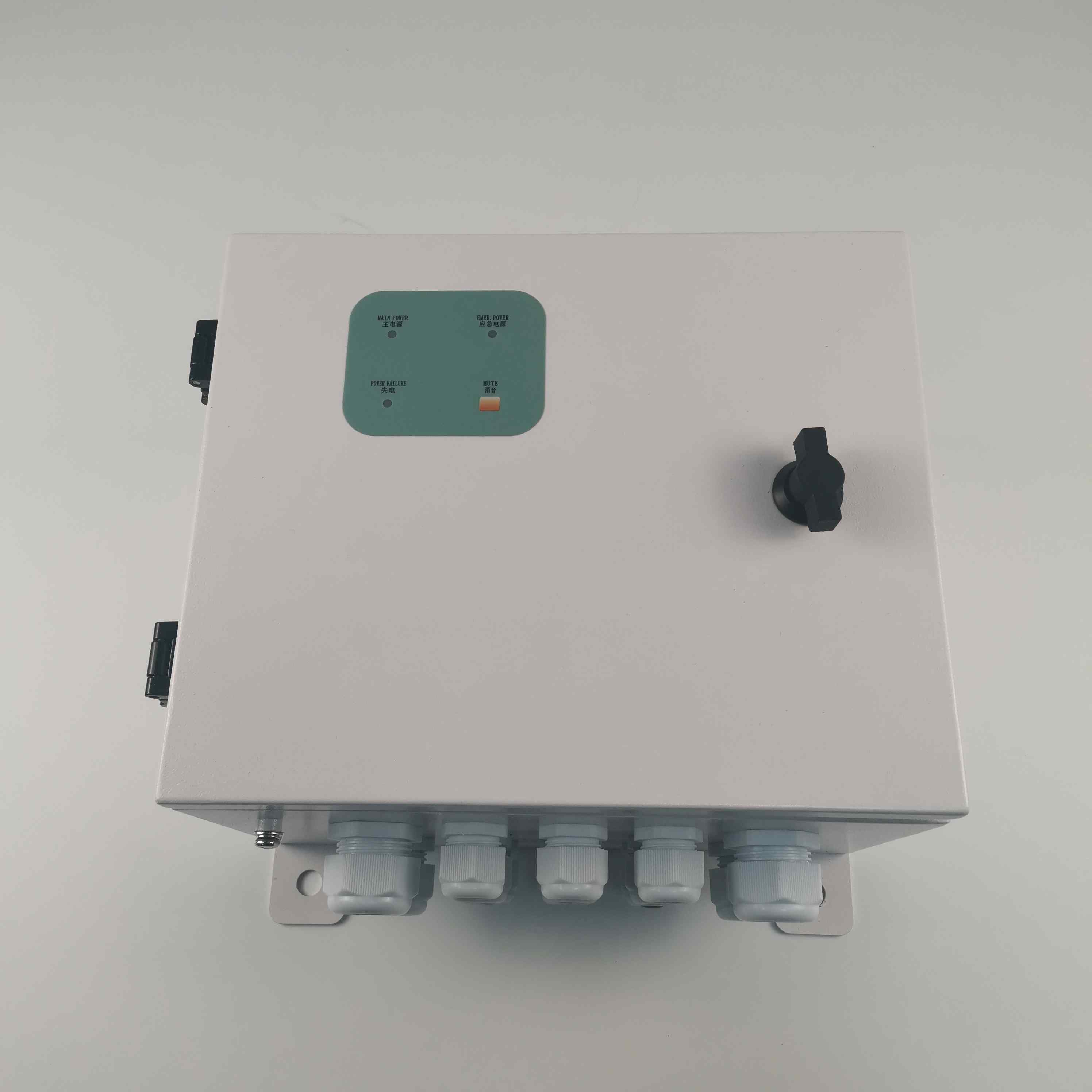

• SF8-6 – Alarm Indicator Control Box: Tủ điều khiển trung tâm treo tường, vỏ hợp kim sắt, cấp bảo vệ IP22, chịu trách nhiệm thu nhận tín hiệu từ cảm biến và phân phối đến các cột đèn, bảng phụ.

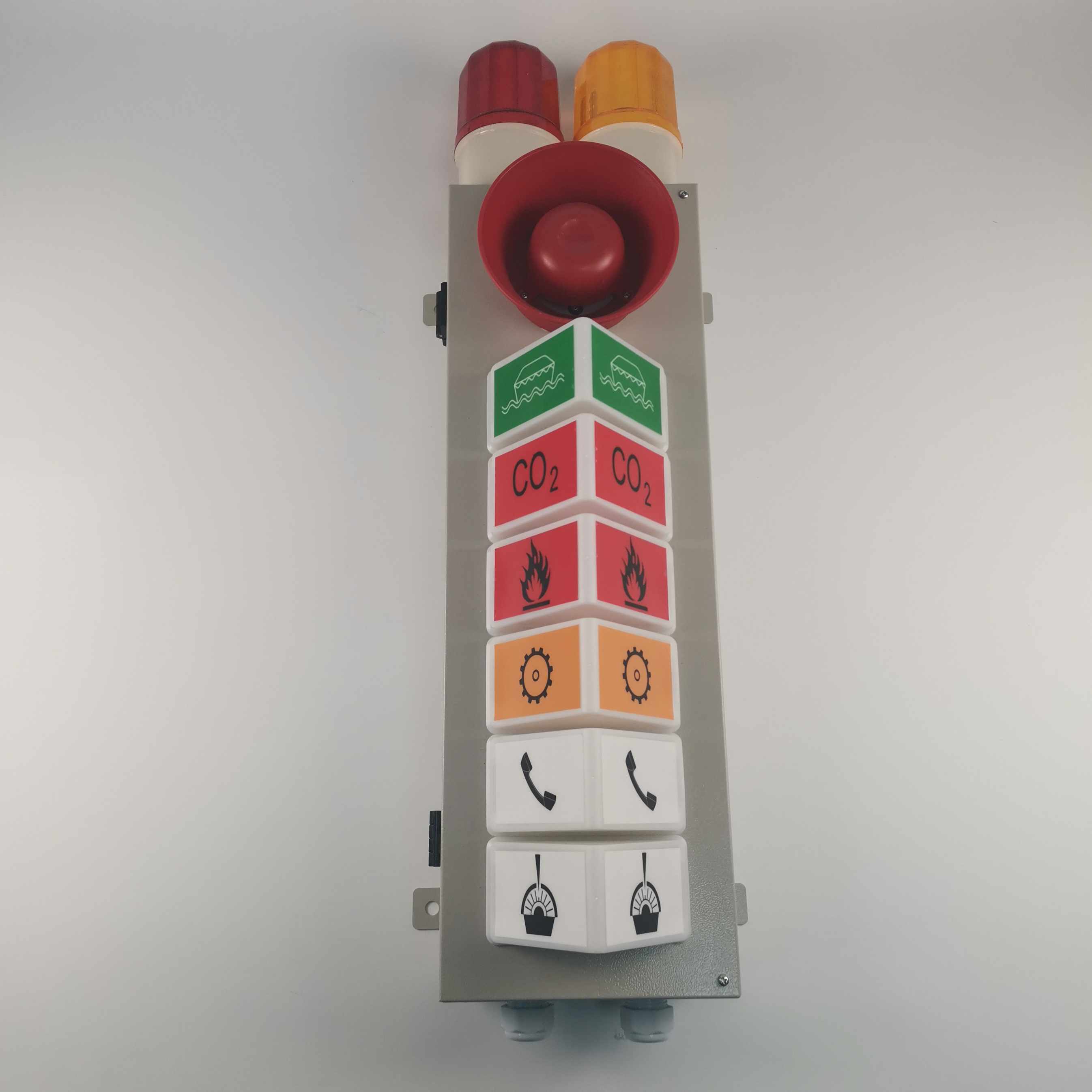

• SFB-6 – Alarm Indicator Column: Cột đèn tín hiệu chính lắp treo tường dọc buồng máy, vỏ nhựa ABS kết hợp hợp kim sắt, tích hợp cả còi và đèn, cấp bảo vệ IP22 hoặc cao hơn tùy biến thể.
•

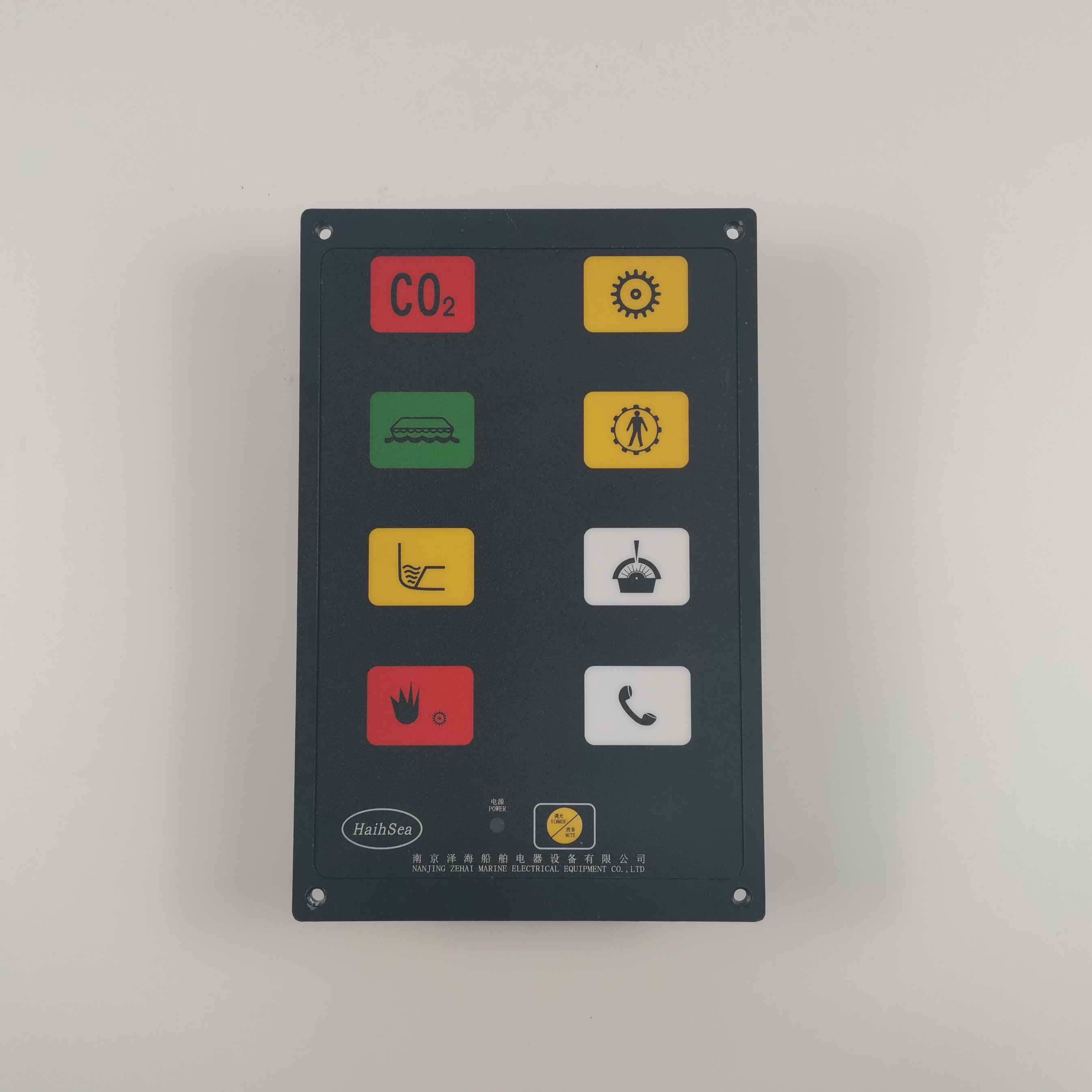

• SFB-6Q – Flush Type Alarm Indicator: Bảng đèn lắp âm chuyên dùng cho buồng điều khiển (ECR) hoặc cabin, màu đen, cấp bảo vệ IP20, tối ưu cho không gian kín và yêu cầu thẩm mỹ.

Cột báo động buồng máy sê-ri SF hỗ trợ nguồn AC 220V (dải 110–240V) và nguồn phụ DC 24V (18–36V), phù hợp với hầu hết hệ thống điện tàu biển hiện nay. Sổ tay vận hành cung cấp hướng dẫn troubleshooting chi tiết, ví dụ:

• Nếu toàn bộ cột đèn mất chức năng báo động, kỹ sư nên kiểm tra vi mạch IC N12 và các điện trở R28, R29 trên bo mạch tủ điều khiển.
• Nếu đèn vẫn sáng nhưng loa không kêu, khả năng cao lỗi nằm ở bo mạch khuếch đại công suất (power amplifier board) trong cột đèn.

Trong thực tế khai thác, một thách thức lớn với cột báo động buồng máy là hiện tượng “Alarm Fatigue – mệt mỏi vì báo động”. Số lượng cảm biến ngày càng nhiều khiến thuyền viên có thể phải đối mặt với hàng trăm, thậm chí hàng ngàn báo động giả hoặc báo động không quan trọng mỗi ngày. Điều này làm giảm mức độ chú ý, dẫn đến xu hướng vô hiệu hóa âm thanh hoặc bỏ qua cảnh báo – một rủi ro nghiêm trọng cho an toàn tàu.

Để khai thác hiệu quả Alarm Indicator Column, các tàu cần thực hiện:

• Hợp lý hóa báo động: điều chỉnh ngưỡng, độ trễ cảm biến, loại bỏ báo động trùng lặp, xử lý triệt để các lỗi rò rỉ cơ khí gây báo động giả.
• Bảo dưỡng định kỳ: sĩ quan điện và sĩ quan máy phải ấn nút Lamp Test để kiểm tra toàn bộ LED, kiểm tra hoạt động còi, vệ sinh bề mặt đèn, siết lại đầu cốt, đo kiểm nguồn cấp.
• Đào tạo thuyền viên: giúp hiểu rõ ý nghĩa từng biểu tượng, quy trình Acknowledge – Reset, cách phân biệt mức độ ưu tiên giữa các loại báo động trên cột báo động buồng máy.

Khi được thiết kế đúng chuẩn SOLAS, lựa chọn thiết bị phù hợp như sê-ri SF, kết hợp với chiến lược quản lý báo động thông minh và bảo dưỡng chuyên nghiệp, cột báo động buồng máy (Alarm Indicator Column) sẽ phát huy tối đa vai trò là tuyến phòng thủ an toàn quan trọng nhất trong buồng máy tàu biển hiện đại.
