Hệ thống Báo động Kho lạnh

Khái niệm và tầm quan trọng của Hệ thống Báo động Kho lạnh

Hệ thống Báo động Kho lạnh trên tàu thủy, còn được gọi là Marine Refrigerator Call Alarm System hoặc Man-trap Alarm, là một hạng mục an toàn bắt buộc trong thiết kế kho lạnh hàng hải hiện đại. Hệ thống này không chỉ giám sát điều kiện nhiệt độ để bảo vệ chất lượng hàng hóa, thực phẩm dự trữ mà còn đóng vai trò như “hàng rào an toàn cuối cùng” bảo vệ sinh mạng thuyền viên khi làm việc trong môi trường nhiệt độ âm sâu, không gian kín, dễ bị khóa nhầm hoặc mắc kẹt.

Trong vận hành thực tế, Hệ thống Báo động Kho lạnh đảm nhiệm hai chức năng cốt lõi. Thứ nhất, nó theo dõi sự biến động nhiệt độ và trạng thái nguồn điện, giúp phát hiện sớm các bất thường có thể gây hư hỏng hàng hóa, mất lạnh, thất thoát năng lượng. Thứ hai, và quan trọng hơn, hệ thống cung cấp phương tiện gọi hỗ trợ khẩn cấp từ bên trong kho lạnh, cho phép thuyền viên kích hoạt báo động bằng thao tác đơn giản ngay tại cửa ra vào khi bị khóa trái hoặc mất khả năng tự thoát. Nhờ đó, nguy cơ hạ thân nhiệt, ngạt thở và tử vong do mắc kẹt trong kho lạnh được giảm thiểu đáng kể.

Do phải làm việc trong môi trường có độ ẩm muối cao, rung lắc mạnh, chênh lệch nhiệt độ lớn và nguy cơ ngưng tụ băng đá, Hệ thống Báo động Kho lạnh trên tàu biển phải đáp ứng các tiêu chuẩn công nghiệp và đăng kiểm quốc tế nghiêm ngặt. Thiết bị, vật liệu, sơ đồ đấu nối và quy trình thi công đều cần được thiết kế chuyên biệt cho điều kiện hàng hải, khác biệt rõ rệt so với hệ thống báo động kho lạnh trên bờ.

Tiêu chuẩn quốc tế và yêu cầu pháp lý đối với Hệ thống Báo động Kho lạnh

Về mặt pháp lý, Hệ thống Báo động Kho lạnh chịu sự điều chỉnh chặt chẽ của các quy định hàng hải quốc tế như SOLAS, Bộ luật về Cảnh báo và Chỉ báo (Code on Alerts and Indicators) và các tiêu chuẩn quốc gia, điển hình là quy định 46 CFR § 113.45-5 của Lực lượng Bảo vệ Bờ biển Hoa Kỳ (USCG). Các văn bản này yêu cầu mọi buồng lạnh có thể bị khóa từ bên ngoài, không mở được từ bên trong, đều phải trang bị hệ thống báo động âm thanh – ánh sáng có thể thao tác dễ dàng từ phía trong.

Vị trí nút nhấn khẩn cấp của Hệ thống Báo động Kho lạnh phải được bố trí ngay tại lối thoát, trong tầm với tự nhiên của người sử dụng, kể cả khi họ đang mang găng tay dày hoặc quần áo bảo hộ. Khi kích hoạt, tín hiệu báo động phải được truyền tới một vị trí luôn có người trực, thường là buồng lái (bridge) hoặc phòng điều khiển buồng máy, đảm bảo phản ứng cứu hộ nhanh chóng. Nếu trên tàu có nhiều kho lạnh dùng chung một tín hiệu âm thanh, hệ thống bắt buộc phải có bảng chỉ báo định vị (annunciator) để xác định chính xác kho lạnh đang phát tín hiệu.

Một yêu cầu quan trọng khác là Hệ thống Báo động Kho lạnh phải hoạt động độc lập với các hệ thống điều khiển thông thường, không bị vô hiệu hóa khi xảy ra lỗi điều khiển hoặc mất nguồn cục bộ. Tín hiệu cảnh báo phải tuân thủ chuẩn mã hóa của Bộ luật về Cảnh báo và Chỉ báo, phân biệt rõ giữa báo động sinh mạng (life-saving alarm), báo động kỹ thuật và báo hiệu trạng thái. Điều này giúp sĩ quan trực ca ưu tiên xử lý đúng mức độ khẩn cấp, tránh bỏ sót tín hiệu cứu nạn từ kho lạnh.

Cấu trúc, nguyên lý hoạt động và cơ chế an toàn

Các thành phần của Hệ thống Báo động Kho lạnh được tổ chức thành một kiến trúc phân cấp, trong đó nút nhấn khẩn cấp đóng vai trò điểm kích hoạt tại chỗ, bộ điều khiển là trung tâm xử lý và bộ lặp đảm nhiệm chức năng giám sát từ xa. Sự kết hợp giữa tiếp điểm thường đóng, điện trở cuối tuyến và dòng giám sát nhỏ tạo nên cơ chế tự kiểm tra liên tục, giúp phát hiện cả tình huống báo động thật lẫn lỗi kỹ thuật trên đường dây. Tín hiệu âm thanh và ánh sáng được tối ưu cho môi trường ồn, lạnh sâu và thiếu sáng, đồng thời có thể liên động với chiếu sáng, quạt gió để hỗ trợ sinh tồn. Toàn bộ hệ thống được bảo vệ bởi nguồn dự phòng, duy trì hoạt động trong giai đoạn mất điện nghiêm trọng.

Các thành phần chính của Hệ thống Báo động Kho lạnh

Một Hệ thống Báo động Kho lạnh tiêu chuẩn trên tàu thủy thường bao gồm ba nhóm thiết bị chính: nút nhấn khẩn cấp trong phòng, bộ điều khiển/báo động bên ngoài và bộ lặp hiển thị từ xa. Mỗi thành phần được thiết kế với cấp bảo vệ cơ khí, điện và môi trường phù hợp với vị trí lắp đặt, đảm bảo độ tin cậy cao trong suốt vòng đời khai thác tàu.

Nút nhấn khẩn cấp trong kho lạnh (Call Point) thường sử dụng tiếp điểm thường đóng (N.C.) để khi đứt dây hoặc mất nguồn, hệ thống tự động nhận diện lỗi. Thiết bị này tích hợp đèn LED phát sáng liên tục, giúp người bị kẹt dễ dàng định vị trong điều kiện tối hoàn toàn hoặc khi tàu mất điện. Cấp bảo vệ IP56–IP65 cho phép nút nhấn chịu được phun nước, băng tuyết và nhiệt độ từ -25°C đến +70°C mà không bị đọng ẩm, chập mạch.

Bộ điều khiển/Báo động ngoài phòng (Alarm Controller/Unit) tích hợp còi hú áp điện cường độ cao (75–95 dB) và đèn chớp đỏ, đảm bảo tín hiệu cảnh báo rõ ràng trong môi trường ồn ào của tàu biển. Một số cấu hình cho phép kết nối rơ-le phụ để tự động bật đèn chiếu sáng trong kho lạnh hoặc ngắt quạt dàn lạnh khi có người bị kẹt, giảm tốc độ hạ thân nhiệt và cải thiện điều kiện quan sát cho nạn nhân.

Bộ lặp (Repeater/Display Panel) được lắp tại buồng lái hoặc phòng điều khiển trung tâm, hiển thị vị trí kho lạnh đang báo động và trạng thái nguồn. Để giám sát liên tục tính toàn vẹn của mạch dây, Hệ thống Báo động Kho lạnh thường sử dụng điện trở cuối tuyến (EOL) và dòng giám sát cực nhỏ. Khi xảy ra đứt dây, chạm đất hoặc chập mạch, bộ điều khiển sẽ phát hiện và phát báo động lỗi, giúp thuyền viên bảo trì kịp thời.

Nguồn dự phòng và yêu cầu vận hành liên tục

Trong kịch bản mất điện toàn phần (blackout), tàu phải chờ máy phát khẩn cấp khởi động theo chuẩn SOLAS, tạo ra “khoảng trống năng lượng” khoảng 30–45 giây. Để không bỏ lỡ thời điểm sinh tử này, Hệ thống Báo động Kho lạnh cần tích hợp bộ pin đệm dự phòng (buffer battery) hoặc kết nối với nguồn DC 24V ưu tiên, đảm bảo khả năng kích hoạt báo động ngay cả khi toàn bộ lưới điện chính bị sập. Thiết kế này đặc biệt quan trọng khi tai nạn mắc kẹt xảy ra đồng thời với sự cố mất điện hoặc cháy nổ trong buồng máy.

Hệ thống Báo động Kho lạnh model LBJ và thách thức ngưng tụ

Hệ thống Báo động Kho lạnh model LBJ được phát triển chuyên cho môi trường hàng hải, đáp ứng yêu cầu khắt khe về an toàn và đăng kiểm. Dòng LBJ Series nổi bật nhờ thiết kế nhỏ gọn, nguồn DC 24V linh hoạt, hoạt động ổn định trong điều kiện nhiệt độ và độ ẩm khắc nghiệt, phù hợp cả boong tàu nóng ẩm lẫn khu vực kho lạnh. Cấu trúc hệ thống gồm bộ điều khiển trung tâm, bộ lặp, nút nhấn khẩn cấp và thiết bị báo động phụ, tất cả đều có cấp bảo vệ IP phù hợp, tích hợp còi, đèn, tiếp điểm khô để kết nối với IAS hoặc hệ giám sát trung tâm, giúp tăng khả năng nhận biết và xử lý sự cố. Bố trí linh hoạt cho phép mở rộng hiển thị tới buồng lái, hỗ trợ sĩ quan trực ca phản ứng kịp thời.

Đặc tính kỹ thuật của dòng LBJ Series

Trong số các giải pháp chuyên dụng, Hệ thống Báo động Kho lạnh dòng LBJ Series được nhiều hãng đóng tàu và chủ tàu lựa chọn nhờ thiết kế nhỏ gọn, độ tin cậy cao và khả năng đáp ứng đầy đủ yêu cầu đăng kiểm. Hệ thống sử dụng nguồn DC 24V với dung sai ±20%, hoạt động ổn định trong dải nhiệt độ -10°C đến +55°C và độ ẩm lên tới 95% RH, phù hợp với môi trường boong tàu nóng ẩm và khu vực kho lạnh.

Bộ điều khiển trung tâm LBJ-1G (gắn nổi) và LBJ-1Q (gắn chìm) có vỏ nhựa ABS bền cơ học, cấp bảo vệ IP44 hoặc IP20 tùy vị trí lắp đặt. Thiết bị tích hợp còi báo động >75 dB, đèn chỉ báo trạng thái, hiển thị vị trí kho lạnh báo động và đầu ra tiếp điểm khô (volt-free contact) để truyền tín hiệu tới hệ thống giám sát trung tâm hoặc hệ thống an toàn tích hợp (IAS). Các bộ lặp LBJ-1QF, LBJ-1GF cho phép mở rộng hiển thị tới buồng lái, tăng khả năng nhận biết của sĩ quan trực ca.

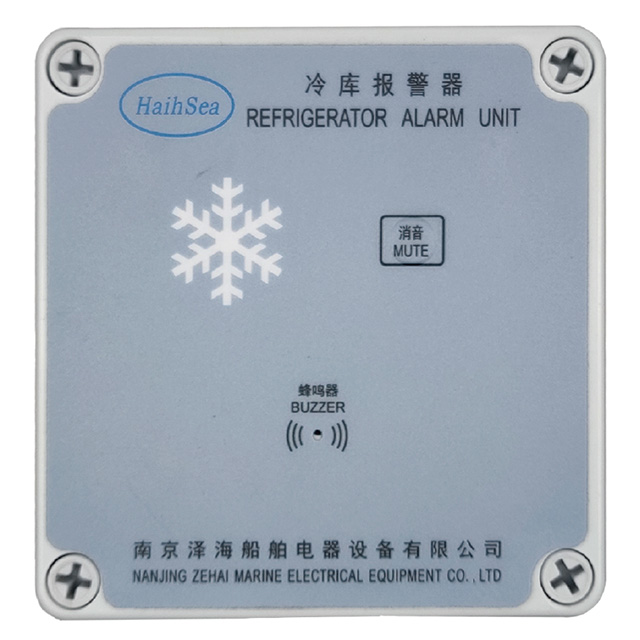

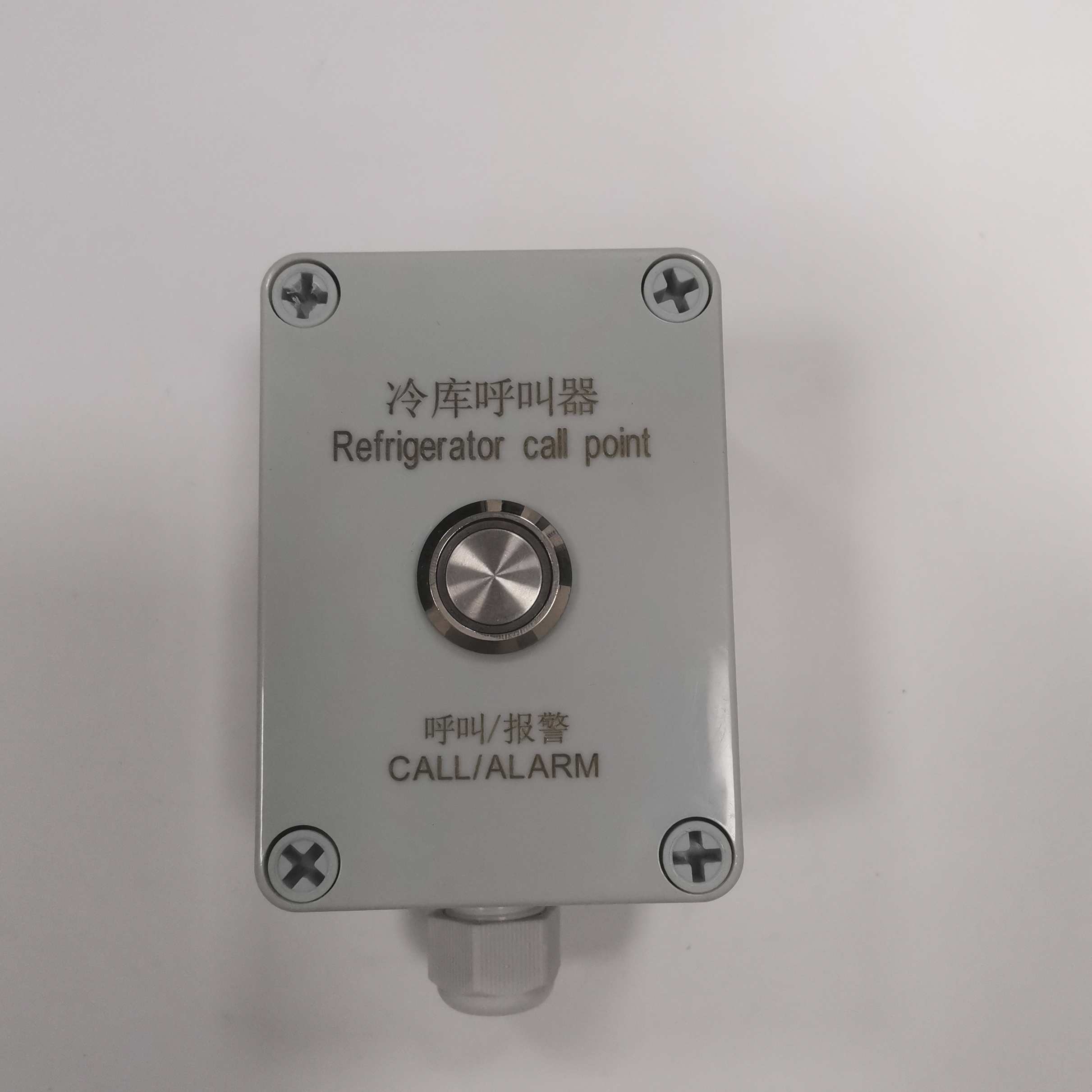

Nút nhấn khẩn cấp AN-2 là thành phần quan trọng trong Hệ thống Báo động Kho lạnh LBJ, với trọng lượng nhẹ, cấp bảo vệ IP56, chống nước, chống phun muối và đóng băng. Thiết bị báo động phụ LBJ-2, vỏ ABS IP44, tích hợp còi và nút tắt âm (mute), cung cấp các cổng đấu nối nguồn, nút gọi, đầu ra cảnh báo lỗi nguồn (JB-, JB+) và ngõ vào khử âm ngoại vi, giúp hệ thống linh hoạt trong nhiều cấu hình lắp đặt khác nhau trên tàu.

Giải pháp kỹ thuật chống ngưng tụ và lỗi tiếp địa

Một trong những thách thức lớn nhất khi triển khai Hệ thống Báo động Kho lạnh trên tàu là hiện tượng ngưng tụ hơi nước và đóng băng trong ống luồn dây xuyên vách kho lạnh. Chênh lệch nhiệt độ lớn giữa khoang lạnh (-20°C đến -35°C) và hành lang nóng ẩm bên ngoài (độ ẩm muối >80%) tạo ra dòng đối lưu không khí qua các ống cáp. Hơi nước nóng ẩm khi đi vào vùng nhiệt độ âm sẽ ngưng tụ thành nước, sau đó đóng băng, gây nứt vỡ lớp cách điện cáp, dẫn đến rò rỉ điện và lỗi tiếp địa (earth fault) trên lưới DC 24V.

Để khắc phục triệt để, các kỹ sư điện tàu thủy áp dụng nhiều biện pháp đồng bộ trong quá trình lắp đặt Hệ thống Báo động Kho lạnh LBJ. Tại các điểm xuyên vách, ống luồn dây được bố trí bẫy ngưng tụ dạng chữ T (T-condulet) với lỗ thoát nước ở vị trí thấp nhất, cho phép nước ngưng tụ thoát ra ngoài trước khi đóng băng. Khoang rỗng trong ống xuyên vách được bơm đầy bọt xốp cách nhiệt (fire foam) để triệt tiêu dòng đối lưu không khí, đồng thời tăng cường cách nhiệt giữa hai vùng nhiệt độ.

Bên trong các hộp đấu nối, kỹ thuật viên sử dụng keo chống ẩm chuyên dụng như 3M Telco Gel để bơm kín không gian trống, ngăn hơi ẩm xâm nhập và bám trên bề mặt tiếp điểm. Nhờ các giải pháp này, Hệ thống Báo động Kho lạnh duy trì được điện trở cách điện cao, hạn chế tối đa nguy cơ chập mạch, sập nguồn DC 24V và đảm bảo tín hiệu báo động luôn sẵn sàng khi cần thiết.
