Giới thiệu về việc thay thế la bàn cơ cũ bằng cảm biến FOG của NGC5050
Trong ngành hàng hải hiện đại, việc duy trì và nâng cấp hệ thống định hướng là một yếu tố then chốt đảm bảo an toàn và hiệu quả vận hành tàu. Các dòng la bàn cơ truyền thống như Yokogawa TG-6000/8000, Tokimeki TG-8000 hay các loại la bàn nắp dầu đã phục vụ lâu dài nhưng khi bước sang tuổi thứ 8 đến 10, chi phí bảo dưỡng và sửa chữa trở nên rất tốn kém và phi lý. Việc thay thế phần lõi la bàn cơ học bằng công nghệ la bàn sợi quang FOG (Fiber Optic Gyrocompass) NSR NGC5050 đang trở thành xu hướng retrofit tối ưu, vừa tiết kiệm chi phí vừa nâng cao độ chính xác và độ bền của hệ thống định hướng.
So sánh chuyên sâu giữa la bàn cơ học và la bàn quang sợi NGC5050
Để hiểu rõ lợi ích của việc chuyển đổi, cần phân tích chi tiết các đặc điểm kỹ thuật và vận hành của hai loại la bàn:
Cấu trúc phần cứng
La bàn cơ học sử dụng bộ phận quay cơ khí tốc độ cao, thường được nâng đỡ bằng chất lỏng để giảm ma sát. Điều này tạo ra các chi tiết chuyển động phức tạp, dễ hao mòn theo thời gian. Trong khi đó, la bàn sợi quang NGC5050 là thiết bị trạng thái rắn hoàn toàn (solid-state), không có bộ phận chuyển động cơ học, giúp giảm thiểu hỏng hóc và tăng độ bền.
Chi phí bảo trì và vận hành
Chi phí bảo trì la bàn cơ học dao động từ 3.000 đến 5.000 USD mỗi năm, chủ yếu do thay thế quả cầu Gyro-sphere, dầu bôi trơn và các vòng đệm. Ngoài ra, rủi ro tàu phải nằm chờ vật tư tại cảng cũng làm tăng chi phí lưu bến. Ngược lại, la bàn quang sợi gần như không cần bảo trì, giúp giảm đáng kể chi phí vận hành dài hạn.
Thời gian khởi động và độ ổn định hướng
La bàn cơ học cần từ 2 đến 4 tiếng để đồng bộ và định hướng chính xác, trong khi La bàn sợi quang NGC5050 chỉ mất khoảng 10 đến 20 phút để khởi động và ổn định hướng. Về độ ổn định, la bàn cơ học có sai số khoảng ±0.3° đến ±0.5°, bị ảnh hưởng bởi dao động tàu. La bàn sợi quang đạt độ ổn định cao hơn nhiều, khoảng ±0.1° theo sin vĩ độ, đảm bảo độ chính xác tuyệt đối dưới mọi điều kiện sóng.
Tuổi thọ trung bình
La bàn cơ học có tuổi thọ trung bình từ 8 đến 10 năm, hiệu suất giảm dần do hao mòn cơ học. Trong khi đó, tuổi thọ của La bàn FOG NGC5050 kéo dài từ 12 đến 15 năm nhờ suy hao quang học rất thấp và cấu trúc không có chi tiết cơ khí.
Các phương án hoán cải hệ thống la bàn cơ sang cảm biến FOG NGC5050
Tùy thuộc vào tình trạng hệ thống la bàn cũ và ngân sách của chủ tàu, có hai phương án retrofit phổ biến:
Phương án 1: Giữ lại bộ điều khiển cũ, thay thế khối cảm biến
Phương án này áp dụng khi quả cầu gyro của la bàn cơ đã hỏng nhưng bộ điều khiển trung tâm và các la bàn lặp vẫn hoạt động tốt. Quy trình gồm:
- Tháo bỏ khối la bàn cơ master cũ.
- Lắp đặt khối cảm biến quang NGC-505 kết nối với bộ Interface Unit NGC-512.
- Đấu nối tín hiệu hướng từ NGC-512 giả lập chuẩn NMEA để đưa về bộ điều khiển cũ.
- Bộ điều khiển cũ tiếp tục phân phối tín hiệu cho các thiết bị như Radar, ECDIS, AIS.
Ưu điểm lớn nhất là tiết kiệm chi phí vật tư và nhân công, đồng thời giảm thiểu thay đổi hệ thống dây cáp trên tàu.
Phương án 2: Thay mới hoàn toàn hệ thống bằng NGC5050
Phương án này phù hợp khi hệ thống la bàn cũ đã quá cũ kỹ, bo mạch phân phối tín hiệu thường xuyên lỗi. Quy trình thi công gồm:

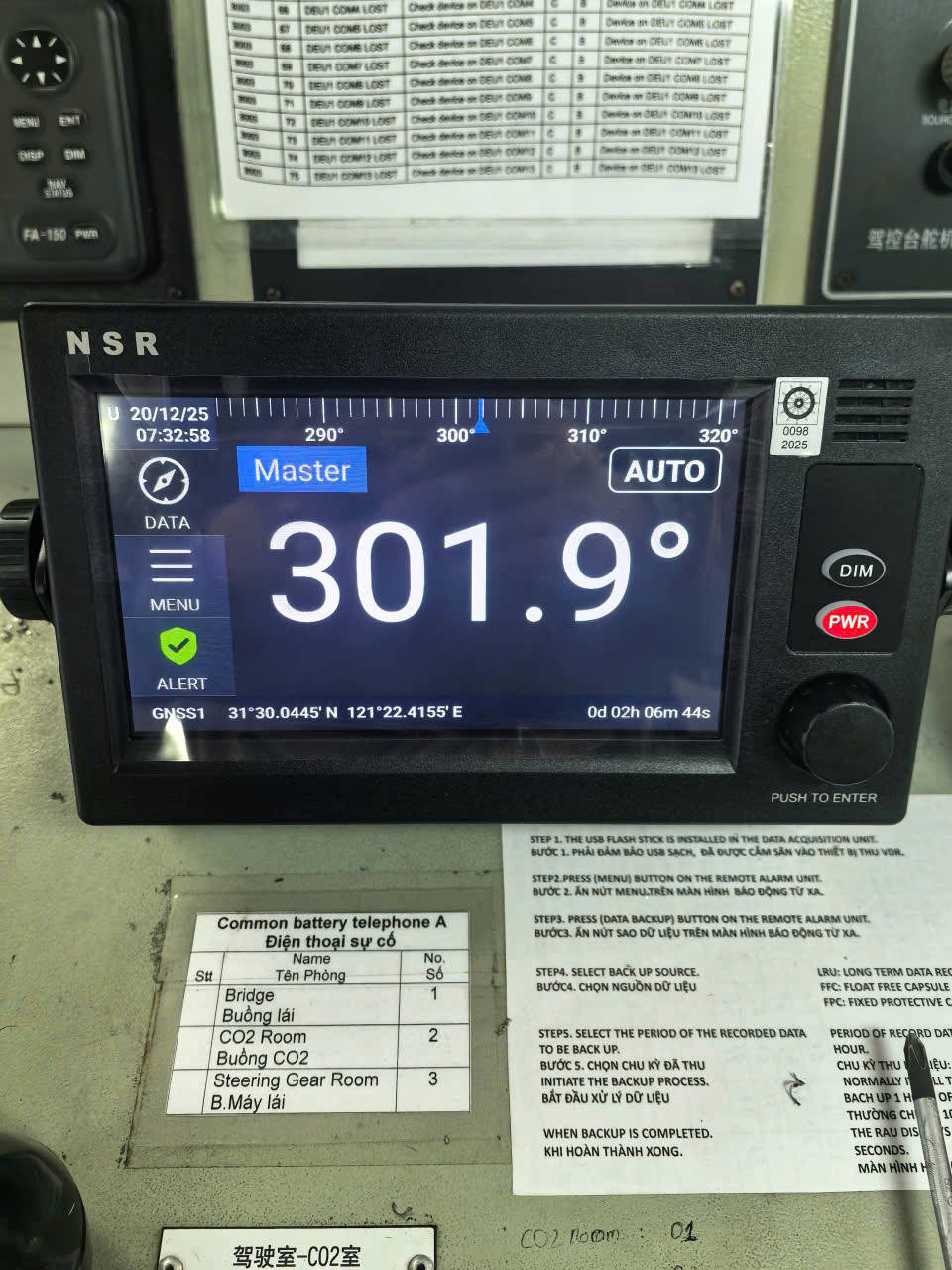

- Lắp đặt trọn bộ La bàn sợi quang NGC5050 bao gồm cảm biến quang NGC-505, bộ xử lý Interface Unit NGC-512 và màn hình cảm ứng 7-inch NGC-513.
- Đấu nối các đường cáp tín hiệu RS422 từ máy lái, Radar, ECDIS trực tiếp vào các cổng DATA đa đầu ra của NGC-512.
Phương án này mang lại hiệu suất tối ưu, độ ổn định cao và dễ dàng quản lý hệ thống định hướng mới.
Quy trình thi công và đấu nối tín hiệu chuẩn kỹ thuật
Việc thay thế la bàn cơ bằng la bàn FOG NGC5050 đòi hỏi sự chính xác và tuân thủ quy trình kỹ thuật nghiêm ngặt để đảm bảo hệ thống hoạt động ổn định và an toàn.
Bước 1: Trích xuất và bảo vệ dữ liệu GNSS đầu vào
La bàn FOG cần dữ liệu tọa độ vệ tinh để khởi động và định hướng nhanh. Do đó, cần kéo tín hiệu NMEA 0183 (chuỗi dữ liệu $-RMC, $-GNS hoặc $-GGA) từ máy định vị GPS chính của tàu vào cổng GNSS IN trên bộ Interface Unit NGC-512. Việc này giúp la bàn tự động cập nhật vị trí và hướng chính xác.
Bước 2: Đấu nối cổng ra cấp dữ liệu hướng (Heading Output)
Sau khi bật nguồn và đợi la bàn ổn định (khoảng 10-20 phút), truy cập vào menu trên màn hình NGC-513 để chọn cổng xuất dữ liệu (ví dụ DATA5 hoặc DATA6), đặt tốc độ truyền dữ liệu 4800 bps và cấu hình chuỗi dữ liệu đầu ra chuẩn HDT theo NMEA. Đường dây này được đấu nối trực tiếp vào bộ chia tín hiệu hoặc bo mạch nhận của Radar, ECDIS để truyền dữ liệu hướng chính xác.
Bước 3: Xử lý la bàn lặp cũ (Step/Synchro Repeaters)
Nhiều tàu cũ sử dụng la bàn lặp chạy bằng tín hiệu bước (Step signal) hoặc tín hiệu đồng bộ (Synchro). Vì La bàn sợi quang NGC5050 chỉ xuất ra tín hiệu số (Digital NMEA 0183), cần lắp thêm bộ chuyển đổi Digital-to-Step để điều khiển các la bàn lặp cũ quay theo tín hiệu mới. Nếu không, các la bàn lặp này sẽ không hoạt động, gây mất đồng bộ hệ thống định hướng.
Cảnh báo và lưu ý quan trọng trong quá trình thi công
Để đảm bảo an toàn và hiệu quả khi thay thế la bàn cơ bằng la bàn FOG NGC5050, các kỹ sư và thợ điện tàu cần lưu ý:
- Không xoay vặn bệ máy khi lắp đặt: Khối cảm biến NGC-505 phải được cố định chắc chắn trên khung bệ. Mọi sai số góc lệch hướng dọc tàu sẽ được bù trừ bằng phần mềm thông qua thông số Heading Deviation trên màn hình cảm ứng. Việc dùng lực cơ khí để căn chỉnh bệ sau khi siết ốc có thể gây hỏng hóc và sai lệch dữ liệu.
- Nối đất bảo vệ chống nhiễu: Cáp tín hiệu giữa Compass Unit và Interface Unit là cáp truyền dữ liệu tốc độ cao, cần nối giáp chống nhiễu chuẩn tại một đầu để tránh hiện tượng xung từ trường gây sai lệch pha ánh sáng, ảnh hưởng đến độ chính xác của la bàn.
Việc áp dụng công nghệ la bàn sợi quang FOG NGC5050 không chỉ giải quyết bài toán chi phí bảo trì hàng năm mà còn nâng cao độ an toàn hành hải nhờ tốc độ phản hồi hướng gần như tức thời và độ ổn định vượt trội. Trong quá trình triển khai, nếu gặp khó khăn về sơ đồ chân đấu nối hoặc cần tra cứu cấu hình cho các model la bàn cũ, kỹ sư có thể hỗ trợ tra cứu và tư vấn chi tiết để đảm bảo quá trình retrofit diễn ra suôn sẻ và chuẩn xác.
