Khi tìm hiểu từ khóa NGR-3000, nhiều người chỉ quan tâm đến đây là một thiết bị GNSS có chứng nhận DNV. Tuy nhiên, ở góc độ vận hành và tích hợp hệ thống, điều quan trọng hơn là model này có thể làm gì trên tàu, kết nối ra sao, cấu hình dữ liệu như thế nào và các tính năng thực tế có đáp ứng được nhu cầu khai thác hay không. Bài viết dưới đây tập trung đi sâu vào khía cạnh kỹ thuật ứng dụng để giúp người đọc có cái nhìn rõ hơn về NGR-3000.

NGR-3000 GNSS Equipment có gì đáng chú ý về cấu hình và ứng dụng thực tế?

Cấu hình cơ bản của bộ NGR-3000

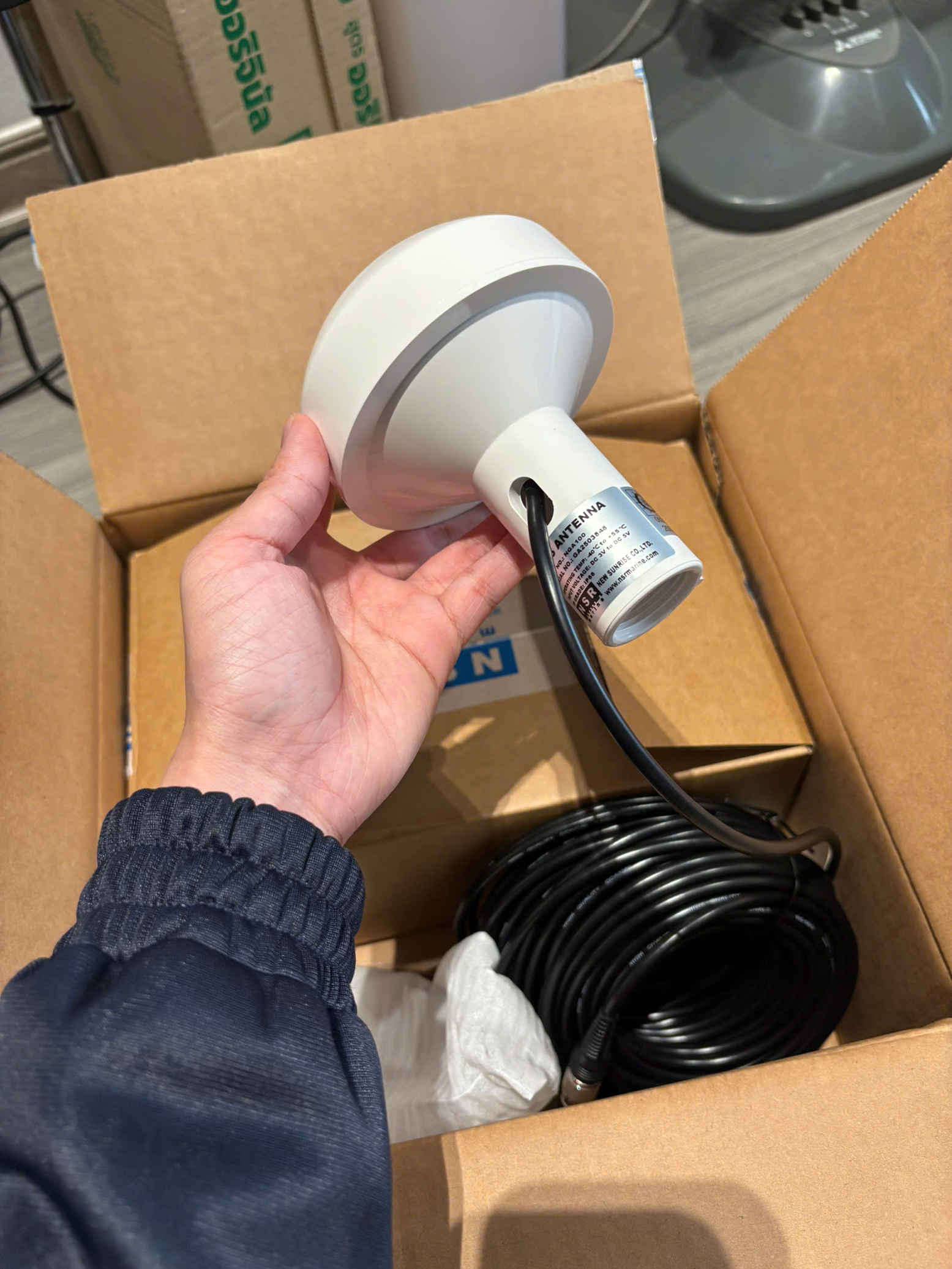

Theo tài liệu nhà sản xuất, một bộ NGR-3000 tiêu chuẩn gồm main unit NGR-3000, anten GNSS NGA100 và bộ vật tư lắp đặt. Ngoài cấu hình chuẩn, hệ thống còn có thể đi kèm các tùy chọn như DGNSS upgrading kit, flush mount bracket và các bộ phân phối NMEA. Điều này cho thấy thiết bị được thiết kế theo hướng linh hoạt, có thể cấu hình tùy nhu cầu lắp độc lập hoặc tích hợp vào một hệ thống lớn hơn.

Về kích thước, brochure thể hiện main unit có kích thước khoảng 145 x 264 x 83 mm, trọng lượng khoảng 1.25 kg. Nguồn cấp là DC 24V, dải làm việc 12–36V, dòng tiêu thụ khoảng 0.25–0.50A theo brochure và 0.4–0.5A theo phần technical specifications trong manual. Khi triển khai thực tế, đây là thông tin quan trọng để bố trí nguồn cấp, không gian mặt bảng và phương án lắp đặt phù hợp.

Giao diện vận hành của NGR-3000 có dễ sử dụng không?

NGR-3000 được thiết kế với triết lý khá thực dụng cho môi trường hàng hải. Người vận hành có thể thao tác bằng touch screen, núm xoay hoặc phím cứng như PWR, DIM, MENU, ACK. Cách tiếp cận này giúp thiết bị vừa trực quan với người dùng mới, vừa giữ được thói quen thao tác cơ học quen thuộc của đội ngũ kỹ thuật và sĩ quan hàng hải.

Khi khởi động lần đầu, thiết bị cần khoảng 45 giây để tìm vị trí; các lần sau thường khoảng 30 giây. Sau khi fixed, màn hình sẽ hiển thị các trường dữ liệu chính như mode fix, datum, vị trí LAT/LON, COG, SOG, thời gian, số vệ tinh, HDOP và trạng thái RAIM. Đây là các thông số nền tảng mà người vận hành cần theo dõi hằng ngày để đánh giá chất lượng tín hiệu GNSS.

Các chế độ hiển thị trên NGR-3000 hỗ trợ gì cho người dùng?

Data, Plotter, Highway, Compass, Satellite

Manual cho biết NGR-3000 có 5 chế độ hiển thị chính: Data, Plotter, Highway, Compass và Satellite. Đây không phải là chi tiết nhỏ về giao diện, mà phản ánh cách thiết bị hỗ trợ nhiều tình huống khai thác khác nhau.

• Data display phù hợp khi cần theo dõi nhanh thông tin cơ bản như vị trí, tốc độ, hướng đi và thời gian.

• Plotter display cho phép quan sát vệt chạy tàu, thay đổi thang hiển thị và xem dữ liệu điều hướng trực quan hơn.

• Highway display hữu ích khi bám tuyến đến điểm đích.

• Compass display nhấn mạnh hướng đi kết hợp tốc độ.

• Satellite display hỗ trợ kiểm tra vệ tinh đang bám và cường độ tín hiệu.

Từ góc độ khai thác, điều này giúp NGR-3000 không bị bó hẹp ở vai trò “thiết bị đầu ra vị trí”, mà còn có thể đóng góp trực tiếp vào việc quan sát và kiểm tra trạng thái dẫn đường.

NGR-3000 có hỗ trợ waypoint và route không?

Đây là điểm nhiều người tìm kiếm khi tra cứu NGR-3000. Theo manual, thiết bị có khả năng lưu trữ tới 3000 waypoint và 30 route; trong phần hướng dẫn vận hành còn nêu mỗi route có thể bao gồm tối đa 100 waypoint. Người dùng có thể thêm, sửa, xóa waypoint; tạo route mới; đổi tên route; chạy forward hoặc reverse navigation; và dừng hành trình đang bám.

Đối với các tàu chạy tuyến lặp lại hoặc cần lập hành trình có nhiều điểm trung gian, tính năng này có giá trị thực tế khá cao. Nó giúp thiết bị phù hợp hơn với môi trường vận hành cần quản lý tuyến cơ bản trực tiếp trên máy.

Các cảnh báo và giám sát an toàn trên NGR-3000

Một thiết bị GNSS dành cho tàu không thể chỉ có dữ liệu vị trí mà thiếu phần cảnh báo. NGR-3000 hỗ trợ một số cảnh báo và trạng thái giám sát như Loss of position, DGNSS Lost, HDOP exceeded và Integrity status. Ngoài ra còn có các thiết lập điều hướng như XTE alarm, Speed alarm, Arrival alarm, Anchor watch alarm, Track record và ETA-SOG.

Đáng chú ý, manual có lưu ý rằng các navigational alarms như XTE, SPEED, ARV, ANC nên được tắt trên tàu tuân thủ SOLAS/IMO. Điều này cho thấy khi triển khai thực tế, đội kỹ thuật cần hiểu rõ bối cảnh sử dụng của tàu thay vì chỉ bật mọi tính năng sẵn có.

Kết nối dữ liệu của NGR-3000 có phù hợp cho tích hợp hệ thống không?

3 cổng GNSS output và cấu hình sentence

Phần I/O là lý do lớn khiến NGR-3000 được dùng trong các dự án kỹ thuật. Theo manual, thiết bị có 3 cổng GNSS output, giao tiếp NMEA 0183, hỗ trợ các tốc độ 4800/9600/19200/38400 bps và nhiều phiên bản từ NMEA 1.5 đến IEC61162 Ed5. Các sentence có thể chọn gồm GNS, GBS, GGA, RMC, VTG, ZDA, DTM, GSA, XTE, WPL, RTE, RMB, BWC, HDT và nhiều loại khác.

Điều này rất quan trọng khi tích hợp với radar, echo sounder, VDR, hệ thống hiển thị, INS hoặc bridge system. Trong nhiều dự án retrofit, bài toán không phải là “có GNSS hay không”, mà là “GNSS đó xuất được đúng loại dữ liệu, đúng baud rate và đúng sentence hay không”. Ở khía cạnh này, NGR-3000 cho thấy mức độ linh hoạt khá tốt.

Có BAM/INS IN/OUT

Manual và brochure đều nêu rõ NGR-3000 có BAM/INS connection. Cụ thể, tài liệu kỹ thuật liệt kê BAM/INS In: ACN, HBT và BAM/INS Out: ALC, ALF, HBT, ARC. Với những tàu hoặc dự án cần đồng bộ cảnh báo và dữ liệu trong kiến trúc bridge hiện đại, đây là một lợi thế đáng kể.

Những lưu ý khi lắp đặt NGR-3000 trên tàu

Theo manual, main unit có thể lắp trên bàn, overhead hoặc lắp âm panel nếu dùng phụ kiện phù hợp. Vị trí lắp nên tránh nguồn nhiệt, ống xả, khu vực rung động mạnh và thiết bị gây trường điện từ. Đồng thời cần chừa đủ không gian bảo trì phía sau và hai bên máy.

Đối với anten, nhà sản xuất lưu ý không nên đặt trong vùng chùm quét radar, cần tránh gần anten VHF/UHF, hạn chế vật cản che khuất tầm nhìn vệ tinh và nên lắp ở vị trí càng cao càng tốt để giảm ảnh hưởng của vật cản và nước biển. Khoảng cách an toàn la bàn cũng được nêu rõ: 0.2 m với standard compass và 0.15 m với steering compass.

Về môi trường làm việc, manual nêu mức IP66 cho antenna unit, IP22 cho display unit; nhiệt độ môi trường của anten từ -25°C đến +70°C, còn display unit từ -15°C đến +55°C. Đây là các thông số nền tảng để đánh giá tính phù hợp trước khi đưa thiết bị vào một không gian lắp đặt cụ thể trên tàu.

Chứng nhận của NGR-3000 mang ý nghĩa gì với người mua?

NGR-3000 có tài liệu Module B, Module D và Declaration of Conformity trong bộ hồ sơ bạn cung cấp. Với người mua thiết bị hàng hải, điều này quan trọng ở chỗ thiết bị không chỉ có thông số kỹ thuật mà còn có nền tảng hồ sơ chứng nhận tương ứng cho ứng dụng hàng hải chuyên dụng. Hồ sơ nêu rõ model NGR-3000, tổ chức chứng nhận DNV, số certificate liên quan và các tiêu chuẩn viện dẫn như IEC 60945, IEC 61108-1, IEC 61162, IEC 62288, IEC 62923-1/-2.

Kết luận

Nhìn tổng thể, NGR-3000 là một thiết bị GNSS hàng hải có cấu hình tương đối đầy đủ cho nhu cầu lắp đặt trên tàu hiện đại: hỗ trợ đa hệ vệ tinh, có màn hình 7 inch cảm ứng, có nhiều chế độ hiển thị, lưu waypoint/route, cấu hình sentence linh hoạt, hỗ trợ BAM/INS và đi kèm hồ sơ chứng nhận rõ ràng. Với những ai đang nghiên cứu từ khóa NGR-3000 để lựa chọn thiết bị định vị hàng hải cho đóng mới hoặc retrofit, nên đánh giá thiết bị này trên cả ba mặt: khả năng dẫn đường, khả năng tích hợp và mức độ phù hợp hồ sơ chứng nhận.

Nếu cần đối chiếu NGR-3000 với yêu cầu dự án, bản vẽ hệ thống hoặc danh mục thiết bị trên tàu, việc xem xét chi tiết cổng kết nối, sentence output và điều kiện chứng nhận sẽ giúp lựa chọn chính xác hơn.
