La Bàn Quang FOG Là Gì ? - Marine Zone

5/5 - (0 Bình chọn )

3/29/2026 8:49:00 PM

Chia sẻ

Trong ngành hàng hải hiện đại, việc duy trì khả năng dẫn đường và định vị chính xác giữa đại dương – đặc biệt trong các tình huống mất hoàn toàn tín hiệu vệ tinh (GNSS-denied) – là yếu tố sống còn đối với mọi loại tàu biển, từ tàu thương mại, tàu khảo sát cho đến tàu ngầm chiến lược. Sự chuyển dịch từ các hệ thống la bàn cơ học (Mechanical Gyrocompass) nặng nề sang công nghệ La bàn sợi quang- hay còn gọi là là bàn quang- (Fiber Optic Gyroscope - FOG) đã tạo ra một cuộc cách mạng thực sự, thiết lập nên tiêu chuẩn toàn cầu mới về độ tin cậy và độ chính xác.

1. La Bàn Quang (FOG) Hàng Hải Là Gì? Nguyên Lý Hiệu Ứng Sagnac

La bàn quang (FOG) là một cảm biến đo vận tốc góc trạng thái rắn (solid-state) hoạt động dựa trên nguyên lý giao thoa ánh sáng, được thiết kế để phát hiện sự thay đổi hướng của tàu biển mà không cần sử dụng bất kỳ bộ phận cơ học chuyển động nào. Trong lĩnh vực hàng hải, FOG đóng vai trò cốt lõi trong Hệ thống dẫn đường quán tính (INS) và Hệ thống tham chiếu tư thế & hướng (AHRS), giúp cung cấp dữ liệu chính xác về góc mũi tàu (Heading), góc vung vẩy (Roll/Pitch) và gia tốc nhồi (Heave).

Nền Tảng Vật Lý: Hiệu Ứng Sagnac

Mọi la bàn quang đều hoạt động dựa trên Hiệu ứng Sagnac, được phát hiện vào năm 1913. Nguyên lý này hoạt động như sau: Một chùm ánh sáng laser từ nguồn phát được chia làm hai tia, truyền ngược chiều nhau (cùng chiều kim đồng hồ và ngược chiều kim đồng hồ) dọc theo một cuộn cáp quang dài hàng kilômét.

Khi tàu đứng yên: Hai chùm tia di chuyển quãng đường bằng nhau và quay lại máy dò cùng lúc.

Khi tàu quay mũi: Chùm tia đi cùng chiều quay sẽ phải truyền một quãng đường dài hơn chùm tia đi ngược chiều.

Sự chênh lệch quãng đường này tạo ra một độ lệch pha Sagnac (

Δ ϕ_{s}

), tỷ lệ thuận với tốc độ góc của tàu (Ω), được tính toán cực kỳ chính xác bằng công thức: Δϕ

s=λc8πNAΩ

Trong đó N là số vòng dây, A là diện tích vòng dây, λ là bước sóng ánh sáng và c là vận tốc ánh sáng. Bằng cách cuộn hàng nghìn mét cáp quang, hệ thống khuếch đại hiệu ứng này lên hàng triệu lần, mang lại độ nhạy góc vượt trội.

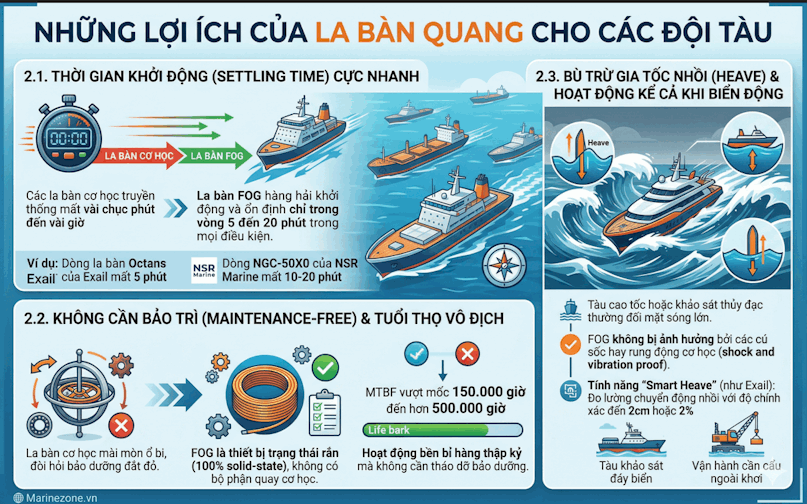

2. Vì Sao Tàu Biển Nên Chuyển Đổi Sang La Bàn Quang (FOG)?

Việc nâng cấp từ la bàn con quay cơ học truyền thống sang FOG mang lại những lợi ích vận hành không thể chối cãi cho các đội tàu:

2.1. Thời Gian Khởi Động (Settling Time) Cực Nhanh

Các la bàn cơ học truyền thống sử dụng con quay hồi chuyển thường mất từ vài chục phút đến vài giờ đồng hồ để rotor đạt tốc độ và hệ thống ổn định hướng. Trong khi đó, la bàn FOG hàng hải có thể khởi động và ổn định chỉ trong vòng 5 đến 20 phút trong mọi điều kiện.

Ví dụ, dòng la bàn Octans của Exail chỉ mất 5 phút để ổn định, trong khi dòng NGC-50X0 của NSR Marine mất khoảng 10-20 phút.

2.2. Không Cần Bảo Trì (Maintenance-Free) & Tuổi Thọ Vô Địch

La bàn cơ học gặp vấn đề nghiêm trọng về mài mòn ổ bi do ma sát liên tục, đòi hỏi chi phí bảo dưỡng định kỳ vô cùng đắt đỏ. Trái lại, FOG là thiết bị trạng thái rắn (100% solid-state), không có bất kỳ bộ phận quay cơ học nào. Điều này giúp các hệ thống FOG hiện đại đạt được thời gian hoạt động trung bình giữa các lần hỏng hóc (MTBF) vượt mốc 150.000 giờ đến hơn 500.000 giờ, hoạt động bền bỉ hàng thập kỷ mà không cần tháo dỡ bảo dưỡng.

2.3. Bù Trừ Gia Tốc Nhồi (Heave) & Hoạt Động Kể Cả Khi Biển Động

Các tàu biển cao tốc hoặc tàu khảo sát thủy đạc thường phải đối mặt với môi trường sóng lớn. FOG không bị ảnh hưởng bởi các cú sốc hay rung động cơ học (shock and vibration proof). Các hệ thống FOG tiên tiến như Exail cung cấp thêm tính năng "Smart Heave" giúp đo lường chuyển động nhồi với độ chính xác đến 2cm hoặc 2%, rất lý tưởng cho các tàu khảo sát đáy biển hoặc vận hành cần cẩu ngoài khơi.

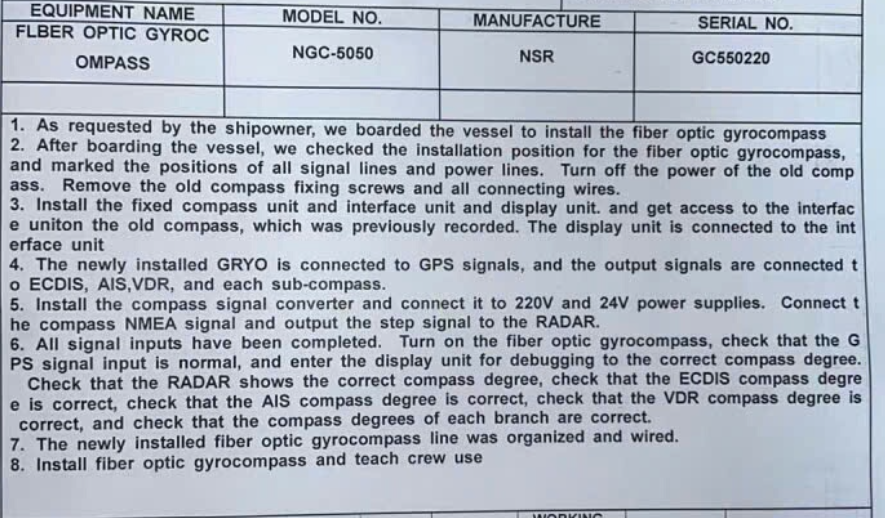

La bàn quang có giấy đăng kiểm VR

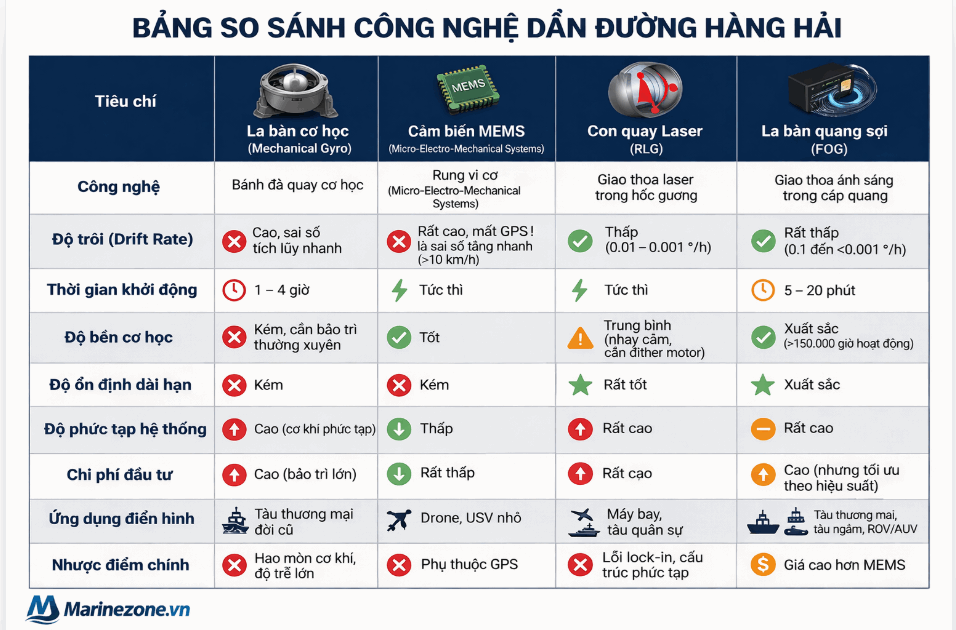

3. So Sánh Phân Tích Công Nghệ Trong Dẫn Đường Hàng Hải

4. Các Dòng La Bàn Quang Hàng Hải Thương Mại Tiêu Biểu

Thị trường thiết bị định vị hàng hải chứng kiến sự xuất hiện của các hãng sản xuất FOG có khả năng cung cấp độ chính xác cấp IMO (Tổ chức Hàng hải Quốc tế).

4.1. Hệ Thống La Bàn NSR NGC-50X0 Series (Chuẩn IMO)

Đây là dòng la bàn quang (Gyrocompass) hiện đại được thiết kế đặc biệt cho tàu biển thương mại, bao gồm các model NGC-5010, NGC-5030, NGC-5050, và NGC-5070 cung cấp dải độ chính xác mũi tàu lần lượt là 0.1°, 0.3°, 0.5° và 0.7° secant latitude.

Chứng nhận: Đạt đầy đủ chứng nhận khắc nghiệt IMO A.424 (XI), ISO 8728:2024, ISO 16328:2014 và MED Module B/D (Wheelmark) do DNV cấp.

Trang bị: Màn hình LCD 7-inch cảm ứng màu (Android O/S), quản lý cảnh báo tập trung (BAM), khởi động mất khoảng 10-20 phút. Cung cấp dữ liệu trực tiếp đến hệ thống Autopilot, Radar, ECDIS, và VDR thông qua các cổng xuất RS422.

4.2. Hệ Thống Exail (iXblue) Octans, Quadrans & Phins

Exail là gã khổng lồ của Pháp thống trị mảng hàng hải, nổi tiếng với việc kiểm soát hoàn toàn chuỗi cung ứng (tự sản xuất sợi quang và chip).

Octans 9 & Quadrans: Thiết bị AHRS chuyên dụng cho định vị động (DP), khảo sát và dẫn đường bề mặt. Octans cung cấp độ chính xác mũi tàu 0.1° seclat khi hoạt động độc lập và 0.05° khi có GNSS hỗ trợ, kèm khả năng bù nhồi (heave) với sai số chỉ 5cm.

Phins & Marins: Phân khúc INS cao cấp nhất dành cho tàu ngầm và AUV/ROV hoạt động dưới biển sâu. Dòng Marins (như M7, M11) có thể duy trì dẫn đường tự chủ dưới đáy biển trong nhiều tuần liền với độ trôi chỉ 1 hải lý sau 120-360 giờ.

Ưu điểm cốt lõi: Đạt chuẩn IMO, được bảo hành lên tới 5 năm và thuộc danh mục ITAR-free (không vướng kiểm soát vũ khí của Mỹ, dễ dàng nhập khẩu toàn cầu).

5. Hướng Dẫn Retrofitting: Thay Thế & Nâng Cấp La Bàn Cơ Sang FOG

Rất nhiều chủ tàu muốn thay thế hệ thống la bàn điện cũ (ví dụ dòng TG-8000) đang hỏng hóc bằng FOG mà không muốn phải đi lại toàn bộ hệ thống cáp tín hiệu trên tàu. Quá trình "Retrofitting" la bàn quang trên tàu biển thường có 4 kịch bản chính:

Option 1: Chỉ thay Master Compass (Giữ lại Control Unit cũ).

Thay thế la bàn cơ hỏng bằng thiết bị FOG mới. Bộ giao tiếp ( interface) của FOG (như NGC-512) sẽ kết nối thẳng vào khối điều khiển cũ (ví dụ qua chân P12 đến TB1).

Từ đây, toàn bộ màn hình lặp (repeater) và kết nối với Radar/ECDIS trên tàu vẫn giữ nguyên.

Lưu ý: Control Unit cũ phải luôn bật; nếu bị khởi động lại, đèn chỉ báo cũ có thể nhấp nháy vài giờ nhưng FOG vẫn xuất tín hiệu chuẩn.

Option 2 & 3: Lắp FOG làm hệ thống dự phòng (Backup).

Nếu la bàn cơ cũ vẫn hoạt động, FOG sẽ được lắp song song. Tín hiệu của FOG sẽ được đấu nối vào qua một bộ chuyển mạch (NMEA Selector Switch). Người vận hành trên đài lái có thể dễ dàng gạt công tắc để chọn tín hiệu từ la bàn con quay hoặc FOG truyền tới các thiết bị dẫn đường.

Option 4: Thay thế toàn bộ hệ thống (Complete Replacement).

Tháo dỡ hoàn toàn hệ thống cũ. Dùng FOG mới kết hợp với bộ phân phối NMEA (NMEA distributor) mới. Nếu tàu dùng bộ lặp tín hiệu Step (Step signal repeaters), sẽ cần lắp thêm bộ chuyển đổi tín hiệu số sang Step (Digital to step converter) , hoặc bộ chuyển đổi Synchro để tương thích.

6. Xử Lý Sai Số Môi Trường: Hiệu Ứng Shupe & Trí Tuệ Nhân Tạo (AI)

Kẻ thù giấu mặt của FOG trên biển không phải là rung động cơ học, mà là sự thay đổi nhiệt độ đột ngột (gradient nhiệt), gây ra Hiệu ứng Shupe. Khi nhiệt độ thay đổi dọc theo chiều dài cáp quang, chiết suất sợi quang thay đổi, làm hai chùm tia CW và CCW lệch pha giả tạo, dẫn đến sai số trôi điểm không (bias drift).

Công nghệ khắc phục năm 2026:

Quấn dây đối xứng (Symmetrical Winding): Đa số cuộn cáp sợi duy trì phân cực (PM Fiber) được quấn theo kiểu tứ cực (quadrupole) hoặc bát cực từ tâm ra ngoài, đảm bảo sự phân bố nhiệt tác động đều lên cả hai nửa cuộn quang học, tự động triệt tiêu phần lớn sai số.

Bù trừ nhiệt bằng AI / Machine Learning: Các hệ thống FOG thế hệ mới sử dụng phần mềm bù trừ sai số động theo thời gian thực dựa trên các thuật toán Học máy. Ví dụ, mạng nơ-ron LSTM hay thuật toán BOA-GBDT (Bayesian Optimization Algorithm - Gradient Boosting Decision Tree) được nạp vào bộ xử lý (DSP) để mô hình hóa và dự đoán đường cong nhiệt độ, giúp ngăn chặn trôi dạt tọa độ một cách hoàn hảo ngay cả khi môi trường khoang tàu thay đổi từ lạnh buốt sang nóng rát.

7. Toàn Cảnh Thị Trường La Bàn Quang (2026 - 2034)

Quy mô thị trường FOG toàn cầu đang đạt mức khoảng 1.2 tỷ USD năm 2026 và dự kiến bùng nổ lên 2.0 tỷ USD vào năm 2033 (tốc độ CAGR 7.5%). Đặc biệt, sự phát triển của các phương tiện tự hành trên biển (MASS), ROV ngầm và nhu cầu nâng cấp tàu quân sự tại khu vực Châu Á - Thái Bình Dương (tăng trưởng nhanh nhất 9.1%) là những động lực chính.

Những tên tuổi trong ngành:

Honeywell & Northrop Grumman (Mỹ): Dẫn đầu mảng hàng không và quân sự cấp chiến lược nhưng giá thành rất đắt đỏ và vướng kiểm soát xuất khẩu (ITAR) nghiêm ngặt.

Exail (Pháp): Vua của thị trường hàng hải thương mại và dưới nước nhờ các sản phẩm chuẩn IMO và ITAR-free.

KVH Industries & Advanced Navigation (Úc): Thế mạnh về các hệ thống thu nhỏ, sử dụng DSP kỹ thuật số tích hợp cho thiết bị không người lái (UAV/USV).

NSR Marine(Trung Quốc): Thế lực sản xuất châu Á, cung cấp các dòng thiết bị hàng hải đạt chuẩn IMO có hiệu năng tuyệt vời với chi phí tối ưu (cost-effective) và cấu hình hoàn toàn ITAR-free, giúp các xưởng đóng tàu dễ dàng tích hợp mà không lo rào cản pháp lý.

8. Tương Lai: Mạch Tích Hợp Quang Tử (PIC) & Chip-scale FOG

Bước tiến công nghệ lớn nhất hiện đang diễn ra trong năm 2026 là công nghệ Mạch Tích Hợp Quang Tử (Photonic Integrated Circuits - PIC). Ngành công nghiệp Silicon Photonics (SiPh) cho phép in ấn trực tiếp nguồn sáng laser, bộ chia, bộ điều biến MIOC và máy dò lên một chip silicon siêu nhỏ (SiPhOG).

Điều này không chỉ giúp giảm kích thước hệ thống la bàn quang từ những hộp thiết bị cỡ lớn xuống thành những linh kiện nhỏ gọn bằng ngón tay, mà còn hứa hẹn giảm chi phí sản xuất từ 30% - 50% trong tương lai, mở rộng ứng dụng FOG xuống tận cấp độ tàu biển cỡ nhỏ, tàu cá hoặc ca-nô tự hành thương mại.

9. Lưu ý khi lắp đặt la bàn quang:

9.1. Lựa chọn vị trí lắp đặt (Mounting Location)

Môi trường cơ học: Khối la bàn (Compass Unit) phải được lắp đặt trên một nền tảng có độ cứng tốt, ít biến dạng và ưu tiên nằm ở khu vực không có hoặc ít rung động cơ học nhất có thể. Dù FOG là thiết bị không có bộ phận chuyển động (solid-state) nên chịu sốc tốt hơn la bàn cơ, việc tránh rung lắc vẫn giúp tối ưu hóa hiệu năng.

Môi trường xung quanh: Đặt thiết bị tránh xa các nguồn nhiệt, đường ống xả khí, lỗ thông hơi, các khu vực nhiều bụi bẩn và dầu mỡ. Đảm bảo vị trí lắp đặt luôn được thông gió tốt.
Khoảng cách an toàn từ trường (Compass Safe Distance): Dù bản thân FOG không bị ảnh hưởng bởi từ trường, thiết bị này cần được đặt cách xa la bàn từ (magnetic compass) theo một "khoảng cách an toàn" quy định (thường từ 0.05m đến 0.55m tùy khối thiết bị) để tránh làm lệch hướng của la bàn từ trên tàu. Ngoài ra, màn hình và khối xử lý cần tránh xa các thiết bị tạo ra từ trường mạnh như động cơ hay máy phát điện.

9.2. Căn chỉnh trục và Hướng mũi tàu (Alignment)

Khối la bàn cảm biến lý tưởng nhất nên được lắp đặt dọc theo đường tâm (center line) của tàu.
Đường chuẩn dọc (fore and aft datum lines) của la bàn mẹ và các màn hình lặp (repeater compass) dùng để đo phương vị phải được lắp song song tuyệt đối với đường chuẩn dọc của thân tàu. Sai số cho phép đối với việc lắp đặt này là trong khoảng ±0.5°.
Đường kim chuẩn (lubber line) phải nằm trên cùng một mặt phẳng thẳng đứng đi qua tâm của đĩa la bàn và được căn chỉnh chính xác theo hướng trước - sau của con tàu.

9.3. Bố trí không gian và Cáp tín hiệu (Cabling & Space)

Không gian bảo trì: Khi lắp khối cảm biến và màn hình, phải đảm bảo để lại đủ không gian xung quanh cho việc đấu nối cáp và bảo trì, đồng thời phải chừa lại một đoạn cáp chùng (slack) hợp lý.
Nguyên tắc đi dây: Cáp tín hiệu của la bàn quang không được đặt gần hoặc chạy song song với các cáp nguồn điện (power cables) khác để phòng tránh nhiễu điện từ tĩnh. Tuyệt đối tránh việc uốn cong cáp quá gắt (sharp bending) làm hỏng lõi cáp bên trong.
An toàn đấu nối: Cấm việc thực hiện kết nối, cắm hoặc rút các đầu nối cáp giữa các khối thiết bị trong khi hệ thống đang được cấp điện.

9.4. Tiếp địa và An toàn điện (Grounding & Electrical Safety)

Để ngăn ngừa hỏng hóc do đoản mạch hay dòng điện rò rỉ trên vỏ thiết bị, tất cả các thành phần của hệ thống (Compass Unit, Interface Unit, Display Unit) đều phải được tiếp địa (grounding) đúng cách bằng cách nối cáp tiếp địa vào vỏ tàu.
Dây đồng tiếp địa được sử dụng phải có tiết diện mặt cắt ngang tối thiểu là 1.5 mm².
Khi bắt vít tiếp địa, yêu cầu bắt buộc phải sử dụng vòng đệm vênh (spring washer) và đai ốc (nut) để đảm bảo dây tiếp địa được siết chặt, tránh lỏng lẻo do rung lắc trên tàu.
Trước khi bắt tay vào lắp đặt phần cứng, phải tắt nguồn điện tại bảng phân phối điện chính của tàu. Tuyệt đối không tự ý tháo vỏ thiết bị nếu không phải là nhân sự được ủy quyền.

9.5. Lưu ý khi Khởi động và Ổn định ban đầu (Startup & Settling)

La bàn quang thường cần khoảng 5 đến 20 phút (thời gian settling time) để hệ thống tự động tìm hướng Bắc thực và ổn định sau khi khởi động. Trong suốt khoảng thời gian hệ thống đang "settle" này, tuyệt đối không được di chuyển khối la bàn một cách đáng kể hoặc đột ngột.
Trong quá trình vận hành, nếu bạn vừa tắt FOG, hãy đợi ít nhất 5 giây trước khi khởi động lại. Việc này nhằm giúp thiết bị tránh các sự cố lỗi vi mạch do hiện tượng tăng vọt điện áp đột ngột

10. Câu Hỏi Thường Gặp (FAQs) Trong Lắp Đặt Và Vận Hành FOG Tàu Biển

Q1: FOG có cần bảo dưỡng hàng năm như la bàn cơ học không?

Trả lời : Hoàn toàn không. Với thiết kế 100% linh kiện trạng thái rắn không có ổ trục hay bánh đà xoay, FOG là thiết bị "install and forget" (lắp và quên), miễn bảo trì định kỳ trọn đời, giúp giảm tối đa Chi phí sở hữu tổng thể (TCO) cho chủ tàu.

Q2: Thời gian ổn định (settling time) của hệ thống là bao lâu? Cần lưu ý gì khi bật máy?

Trả lời :Thời gian ổn định của FOG rất ngắn, thường từ 5 phút (với dòng Exail Octans) đến 20 phút (với dòng NSR NGC-50X0). Trong quá trình khởi động để thiết bị tìm hướng Bắc thực (True North), yêu cầu bắt buộc là không được di chuyển tàu hoặc thiết bị một cách đột ngột để tránh làm gián đoạn bộ lọc Kalman của hệ thống.

Q3: Tôi có thể sử dụng màn hình hiển thị cũ (repeater) của tàu khi thay master compass bằng FOG không?

Trả lời : Hoàn toàn được. Các giao diện của FOG chuẩn hàng hải (như bộ NGC-512) hỗ trợ xuất nhiều cổng NMEA0183 (RS422) tiêu chuẩn. Nếu tàu của bạn dùng repeater kiểu cũ (Step signal), bạn chỉ cần lắp thêm một module chuyển đổi tín hiệu số sang tín hiệu Step (digital to step converter) là có thể tận dụng 100% hệ thống cáp và màn hình lặp trên tàu.

Q4: Yếu tố ITAR-free là gì và vì sao chủ tàu thương mại cần quan tâm?

Trả lời : ITAR là quy định kiểm soát xuất khẩu vũ khí của Mỹ. Nhiều loại FOG độ chính xác cao của Mỹ bị xếp vào danh mục này, khiến việc mua bán, xuất nhập khẩu, hoặc cung cấp dịch vụ xuyên biên giới gặp vô vàn khó khăn thủ tục. Khi trang bị các la bàn quang có mác ITAR-free (ví dụ sản phẩm từ Exail của châu Âu, hay NSR, GuideNav của châu Á), chủ tàu có thể di chuyển thiết bị, thay thế hoặc mua sắm ở mọi cảng biển trên thế giới mà không sợ bị trừng phạt pháp lý

Q5: Có thể nâng cấp (retrofit) la bàn cơ học cũ trên tàu sang FOG mà không cần chạy lại toàn bộ hệ thống cáp không?

Trả lời : Hoàn toàn được. Quá trình nâng cấp (retrofitting) lên FOG trên các tàu cũ được thiết kế rất linh hoạt. Theo hướng dẫn tiêu chuẩn, bạn có thể chỉ cần tháo bỏ quả la bàn mẹ (master compass) cũ bị hỏng và kết nối bộ giao tiếp (Interface Unit) của FOG trực tiếp vào khối điều khiển (Control Unit) cũ. Trong cấu hình này, tín hiệu mũi tàu vẫn sẽ xuất ra từ hệ thống cũ để đi đến các thiết bị và màn hình lặp (repeater) hiện có. Ngay cả khi tàu của bạn đang sử dụng hệ thống màn hình lặp tín hiệu bước (step signal) đời cũ, chỉ cần lắp thêm một bộ chuyển đổi số sang tín hiệu bước (Digital to step converter) là có thể tận dụng 100% hệ thống cáp hiện tại mà không cần thiết lập lại.

Q6: Ngoài góc hướng mũi tàu (Heading), la bàn quang FOG hàng hải còn cung cấp những loại dữ liệu nào?

Trả lời : Không chỉ cung cấp góc mũi tàu cực kỳ chính xác, các hệ thống FOG hàng hải hiện đại (như dòng Octans của Exail) còn là một cảm biến chuyển động toàn diện, cung cấp dữ liệu về độ vung vẩy (Roll / Pitch) và chuyển động nhồi (Heave / Surge / Sway). Đặc biệt, công nghệ "Smart Heave" cho phép đo lường gia tốc nhồi thẳng đứng với độ chính xác đạt tới 2 cm hoặc 2%. FOG cũng liên tục tính toán và xuất dữ liệu về Tốc độ quay mũi tàu (Rate of Turn - ROT). Những dữ liệu đa chiều này là tiêu chuẩn bắt buộc cho các hoạt động khảo sát thủy đạc, vận hành cần cẩu ngoài khơi và Hệ thống định vị động (DP).

Q7: La bàn quang FOG giao tiếp với Radar, ECDIS hay Autopilot trên đài lái bằng chuẩn tín hiệu nào?

Trả lời :Các la bàn FOG chuẩn IMO thế hệ 2026 (như Exail Quadrans hay NSR NGC-50X0 Series) đều hỗ trợ các giao thức kết nối công nghiệp hàng hải phổ biến nhất, bao gồm chuẩn NMEA 0183 (thông qua nhiều cổng Serial RS232/RS422) và giao tiếp mạng Ethernet (UDP / TCP client / TCP server). Hệ thống sẽ liên tục phát ra (broadcast) các câu lệnh chuẩn (sentences) như HDT (Heading True - Hướng Bắc thật), ROT (Rate of Turn - Tốc độ quay mũi), và THS (True Heading and Status) tới các thiết bị dẫn đường khác. Đồng thời, chúng có khả năng nhận dữ liệu đầu vào trực tiếp từ bộ thu định vị vệ tinh GNSS (câu lệnh RMC, GGA) và máy đo tốc độ Speed Log (câu lệnh VBW) để tự động căn chỉnh và bù trừ sai số vận tốc.

Q8: Hệ thống FOG xử lý thế nào khi tàu mất tín hiệu vệ tinh (GNSS) hoặc gặp sự cố mất điện nguồn AC?

Trả lời : Ưu điểm lớn nhất của FOG là khả năng hoạt động dựa trên các nguyên lý quán tính độc lập. Khi tín hiệu GNSS bị nhiễu hoặc mất hoàn toàn, FOG vẫn cung cấp dữ liệu góc mũi tàu và tư thế tàu mà không bị gián đoạn. Tuy nhiên, để tuân thủ an toàn, hệ thống tương thích với Hệ thống Quản lý Cảnh báo Buồng lái (BAM - Bridge Alert Management). Khi mất GNSS, FOG sẽ gửi cảnh báo "Loss of position" (Mất vị trí). Trong trường hợp tàu bị mất nguồn điện lưới AC chính, FOG sẽ lập tức báo động "AC Power fail" và tự động chuyển qua sử dụng nguồn điện dự phòng DC (DC backup power 24V), đảm bảo hệ thống dẫn đường cốt lõi của tàu luôn trong trạng thái sẵn sàng hoạt động

11. Lưu ý khi lựa chọn la bàn quang sợi (FOG):

11.1. Đảm Bảo Đầy Đủ Các Chứng Nhận Hàng Hải Quốc Tế (IMO & MED Wheelmark)

Đối với các tàu thương mại và tàu biển chuyên dụng, tính pháp lý và tiêu chuẩn an toàn là yếu tố bắt buộc. Bạn phải chọn hệ thống FOG đạt chứng nhận của Tổ chức Hàng hải Quốc tế (IMO), cụ thể là các tiêu chuẩn IMO A.424(XI), IMO A.694(17) và IMO A.821(19) dành cho tàu cao tốc (HSC). Bên cạnh đó, thiết bị cần đáp ứng các bài kiểm tra khắc nghiệt về môi trường và giao thức hiển thị theo chuẩn ISO 8728:2024, ISO 16328:2014 và đạt chứng nhận MED Module B/D (Dấu Wheelmark) do các cơ quan đăng kiểm uy tín (như DNV) cấp.

11.2. Chọn Độ Chính Xác Hướng (Heading) Và Tính Năng Đo Đa Chiều (3D Motion)

Khác với la bàn cơ học truyền thống chỉ đo hướng, các hệ thống FOG hàng hải hiện đại (như AHRS và INS) cung cấp dữ liệu 3D bao gồm góc mũi tàu (Heading), độ vung vẩy (Roll/Pitch) và chuyển động nhồi (Heave).

Về độ chính xác hướng: Tàu mặt nước thương mại thường cần FOG có sai số từ 0.1° đến 0.7° secant latitude. Đối với tàu ngầm (UUV/ROV) hoặc tàu chiến lược, cần loại đạt sai số siêu thấp 0.01° và mức độ trôi chỉ 1 hải lý sau hàng chục đến hàng trăm giờ lặn.
Nếu dùng cho tàu khảo sát thủy đạc, định vị động (DP) hoặc cần cẩu ngoài khơi, hãy đảm bảo la bàn có công nghệ Smart Heave giúp đo gia tốc nhồi với độ chính xác lên tới 5 cm (hoặc 5%) và độ chính xác Roll/Pitch đạt 0.01°.

11.3. Ưu Tiên Các Hệ Thống Có Nhãn "ITAR-Free"

Nhiều hệ thống dẫn đường quán tính chính xác cao bị liệt vào danh sách kiểm soát xuất khẩu vũ khí (ITAR) của Hoa Kỳ, gây rắc rối nghiêm trọng về giấy tờ, thời gian giao hàng và hạn chế khu vực hoạt động của tàu. Lựa chọn các dòng la bàn quang "ITAR-free" (chẳng hạn như dòng Octans, Phins của Exail hoặc các sản phẩm từ GuideNav, NSR) sẽ giúp chủ tàu dễ dàng mua sắm, lắp đặt, bảo trì và tự do di chuyển thiết bị qua các cảng biển trên toàn cầu mà không lo rào cản pháp lý.

11.4. Tính Linh Hoạt Khi Nâng Cấp (Retrofitting) Và Kết Nối Đài Lái.

Nếu bạn muốn thay thế la bàn cơ cũ bằng FOG mà không muốn phải đi lại toàn bộ hệ thống cáp tín hiệu đắt tiền trên tàu, hãy lưu ý khả năng "Retrofitting".

Hệ thống FOG cần hỗ trợ các giao diện xuất dữ liệu hàng hải đa dạng như NMEA 0183 (cổng RS422/RS232) và Ethernet (UDP/TCP) để giao tiếp dễ dàng với Radar, ECDIS, Autopilot và VDR.
Một hệ thống tốt sẽ cho phép bạn chỉ thay thế quả la bàn mẹ (master compass) cũ, hoặc sử dụng bộ chuyển mạch (NMEA Selector Switch) để thiết lập FOG làm hệ thống dự phòng. Đối với tàu dùng màn hình lặp cũ, việc FOG có khả năng kết hợp với bộ chuyển đổi số sang tín hiệu bước (Digital to step converter) sẽ giúp giữ nguyên 100% cơ sở hạ tầng có sẵn.

11.5. Khả Năng Bù Trừ Nhiệt Độ Và Thời Gian Khởi Động Nhanh (Settling Time)

Môi trường biển có nhiệt độ thay đổi liên tục, đây là nguyên nhân gây ra Hiệu ứng Shupe (sai số do gradient nhiệt làm thay đổi chiết suất cáp quang). Hãy chọn cấu trúc FOG vòng kín (Closed-loop) kết hợp với công nghệ quấn dây đối xứng (Quadrupole hoặc Octupole) và thuật toán bù nhiệt để đảm bảo thiết bị không bị trôi tọa độ trong môi trường khắc nghiệt. Ngoài ra, hãy lưu ý đến Thời gian ổn định (Settling time); ưu điểm tuyệt đối của FOG hàng hải là khả năng khởi động cực nhanh, thường chỉ mất từ 5 đến 10 phút để định vị hướng Bắc thực thay vì phải chờ vài giờ như la bàn cơ học truyền thống

KẾT LUẬN

La bàn quang sợi (FOG) hiện là giải pháp dẫn đường tối ưu nhất nhờ độ chính xác vượt trội, khả năng hoạt động bền bỉ và hoàn toàn không cần bảo trì cơ học, thời gian khởi động nhanh. Với sự kết hợp đột phá của công nghệ mạch tích hợp quang tử (PIC) và Trí tuệ nhân tạo (AI), FOG không chỉ thay thế xuất sắc la bàn cơ học truyền thống mà còn được định vị là "trái tim" dẫn đường thiết yếu cho kỷ nguyên tàu biển và phương tiện tự hành trong tương lai.
