MF/HF Radio NHR-1500

Tổng quan chuyên sâu về MF/HF NHR-1500 trong hệ thống GMDSS

MF/HF NHR-1500 của New Sunrise Ltd (NSR) là thiết bị vô tuyến hàng hải tần số trung và tần số cao được thiết kế chuyên dụng cho hệ thống GMDSS, đáp ứng đầy đủ yêu cầu khai thác ở vùng biển A2, A3 và A4. Với kiến trúc SDR – Software Defined Radio, công suất phát 150 W pep và khả năng làm việc trên dải tần rộng, NHR-1500 mang lại giải pháp liên lạc tin cậy cho tàu thương mại, tàu dầu, tàu container, tàu khách và các tàu chuyên dụng hoạt động xa bờ.

Thiết bị MF/HF NHR-1500 hỗ trợ đầy đủ liên lạc thoại SSB, dữ liệu và DSC – Digital Selective Calling theo chuẩn Class A, cho phép tàu thực hiện và tiếp nhận các cuộc gọi báo nạn, khẩn cấp, an toàn và thường xuyên trên toàn bộ dải tần MF/HF hàng hải. Việc tuân thủ các tiêu chuẩn ITU-R M.493-16, ITU-R M.541-11, IMO MSC.302(87), IMO MSC.512(105) và IEC 61097-9 đảm bảo thiết bị tương thích hoàn toàn với mạng lưới GMDSS toàn cầu, các trung tâm MRCC và các trạm bờ.

Điểm khác biệt của MF/HF NHR-1500 nằm ở việc tích hợp sẵn MSI RX và ACS – Automatic Connection System theo yêu cầu mới của IMO, cho phép tự động nhận, xử lý và kết nối các bản tin an toàn hàng hải mà không đòi hỏi thao tác thủ công liên tục. Điều này giúp giảm tải công việc cho sỹ quan boong, đồng thời nâng cao mức độ sẵn sàng của hệ thống thông tin an toàn trong mọi tình huống.

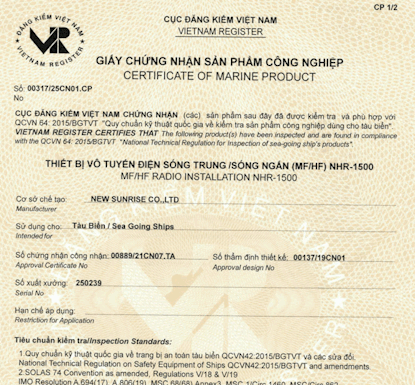

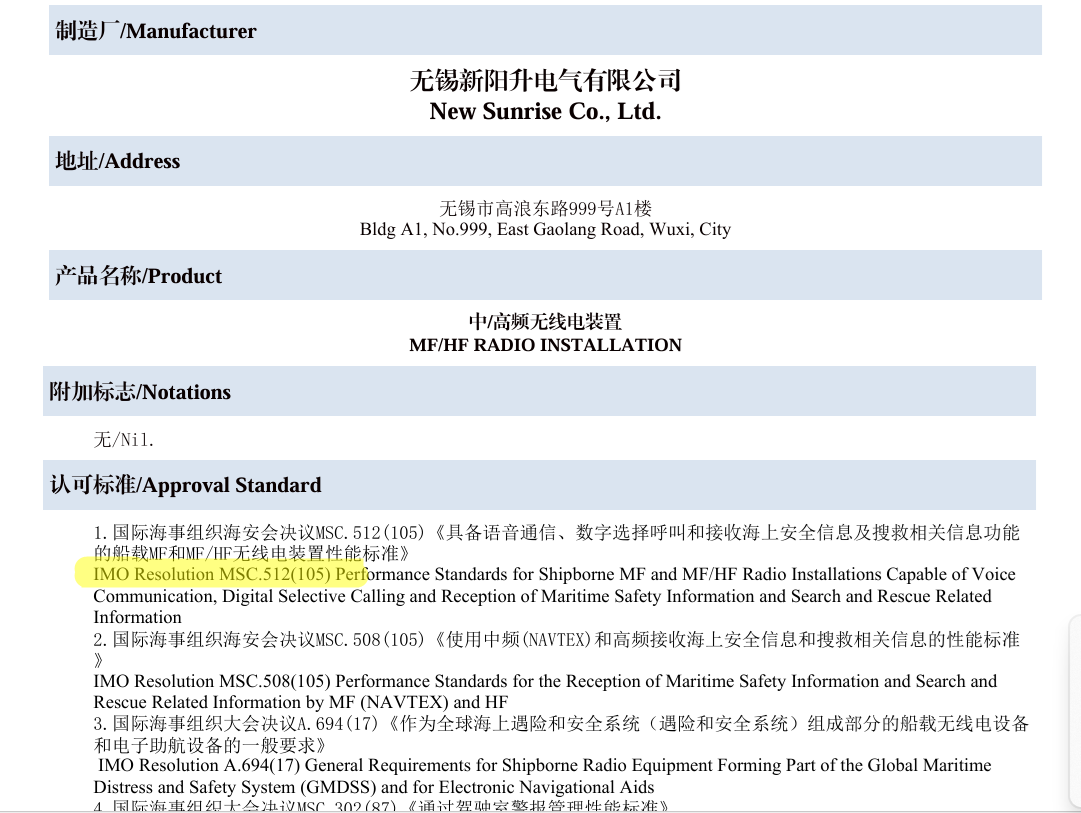

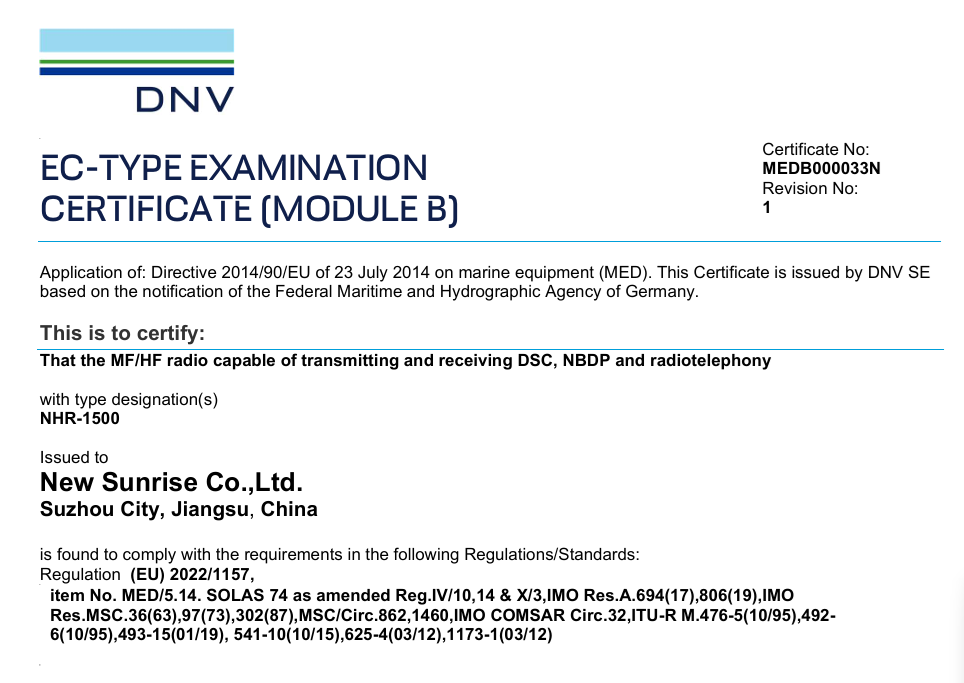

Về mặt chứng nhận, MF/HF NHR-1500 đã được type approval bởi DNV (MED) và CCS, và giấy SPCN của Đăng Kiểm Việt Nam, VR khẳng định khả năng đáp ứng các yêu cầu khắt khe về an toàn điện, EMC, môi trường và độ tin cậy trong điều kiện hàng hải khắc nghiệt. Chủ tàu và nhà khai thác có thể yên tâm khi tích hợp NHR-1500 vào hệ thống GMDSS hiện hữu hoặc các dự án đóng mới, hoán cải tàu.

Lý do nên lựa chọn MF/HF NHR-1500 trong bối cảnh tiêu chuẩn mới

Thiết bị MF/HF NHR-1500 nổi bật nhờ khả năng đáp ứng sớm tiêu chuẩn mới về ACS, BAM/INS và quản lý báo động tích hợp, giúp chủ tàu tránh rủi ro không tuân thủ sau mốc 01/01/2028 và tối ưu chi phí đầu tư dài hạn. Kiến trúc SDR kết hợp xử lý thoại số hóa mang lại hiệu năng thu phát ổn định, chất lượng âm thanh rõ ràng và linh hoạt cập nhật theo thay đổi tiêu chuẩn ITU/IMO. Công suất phát 150 W pep, độ nhạy thu cao và hỗ trợ đầy đủ các tần số DSC distress đảm bảo liên lạc tin cậy trên mọi vùng biển. Khả năng tích hợp sâu với BAM, INS, GNSS, MSI RX và ACS biến NHR-1500 thành một thành phần cốt lõi của đài lái tích hợp, nâng cao mức độ an toàn và tính hiện đại cho hệ thống GMDSS.

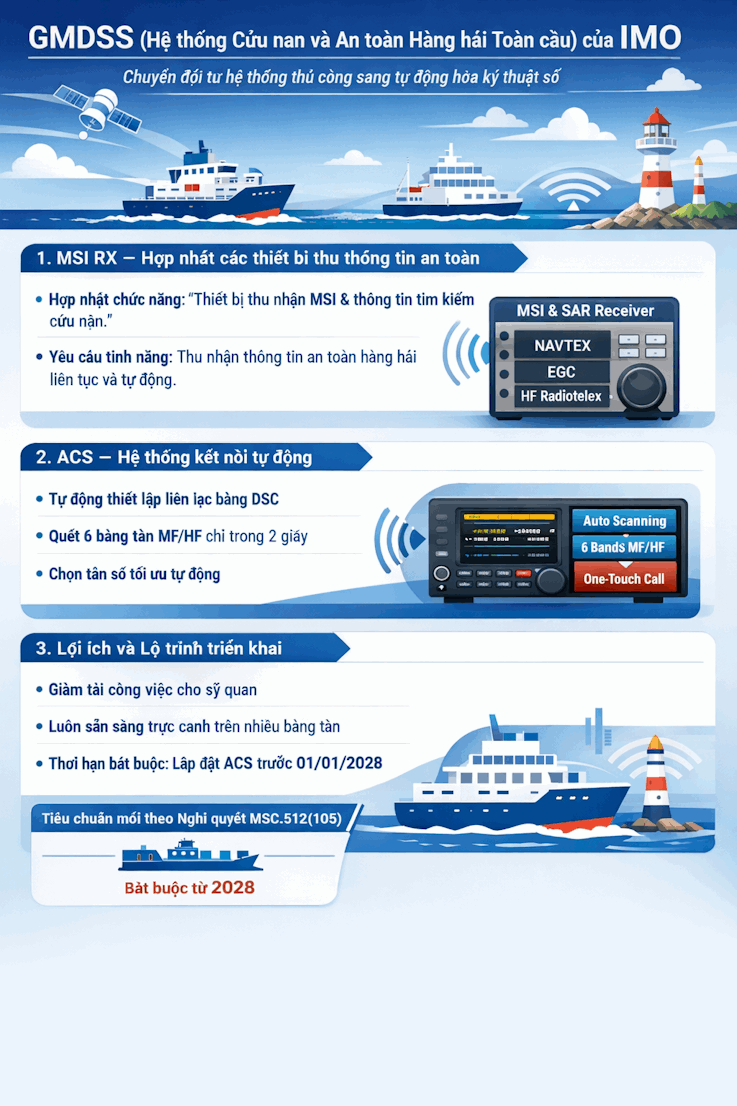

1. Sẵn sàng cho yêu cầu ACS và mốc thời gian 01/01/2028

Một trong những lý do quan trọng để lựa chọn MF/HF NHR-1500 là khả năng đáp ứng sớm các yêu cầu mới của IMO liên quan đến Automatic Connection System (ACS) và quản lý báo động tích hợp trên cầu tàu. Từ mốc 01/01/2028, các tàu mới và dần dần cả đội tàu hiện hữu sẽ phải tuân thủ chặt chẽ hơn các quy định về tự động hóa kết nối liên lạc và xử lý báo động GMDSS. Việc đầu tư NHR-1500 ngay từ giai đoạn hiện tại giúp chủ tàu:

• Tránh rủi ro không tuân thủ khi các quy định mới có hiệu lực, hạn chế nguy cơ bị lưu giữ tàu hoặc bị yêu cầu nâng cấp gấp.
• Giảm chi phí nâng cấp sau này, do NHR-1500 đã tích hợp sẵn ACS và hỗ trợ kết nối với hệ thống BAM/INS theo chuẩn mới.
• Kéo dài vòng đời khai thác của hệ thống MF/HF, nhờ kiến trúc SDR cho phép cập nhật firmware để theo kịp thay đổi tiêu chuẩn ITU/IMO.

Trong bối cảnh nhiều thiết bị MF/HF thế hệ cũ không hỗ trợ ACS hoặc không tương thích đầy đủ với các yêu cầu quản lý báo động tích hợp, MF/HF NHR-1500 trở thành lựa chọn chiến lược cho các dự án đóng mới tàu, retrofit GMDSS và nâng cấp hệ thống thông tin an toàn trước mốc 01/01/2028.

2. Kiến trúc SDR, xử lý thoại số hóa và hiệu năng liên lạc vượt trội

Kiến trúc SDR – Software Defined Radio trong MF/HF NHR-1500 cho phép phần lớn các khối điều chế, giải điều chế, lọc và quản lý kênh được thực hiện bằng phần mềm thay vì phần cứng cố định. Cách tiếp cận này mang lại nhiều lợi ích kỹ thuật và kinh tế:

• Linh hoạt cập nhật: NSR có thể phát hành các bản firmware mới để bổ sung tính năng, tối ưu thuật toán xử lý tín hiệu hoặc điều chỉnh theo thay đổi tiêu chuẩn mà không cần thay đổi phần cứng.
• Tối ưu hiệu suất thu phát: các thuật toán lọc nhiễu, bù fading và quản lý băng thông được tinh chỉnh liên tục, giúp duy trì chất lượng liên lạc ổn định trong điều kiện ionospheric biến động.
• Giảm chi phí bảo trì: ít khối phần cứng chuyên dụng hơn đồng nghĩa với việc giảm nguy cơ hỏng hóc, dễ dàng chuẩn đoán và sửa chữa.

Cùng với SDR, công nghệ voice digitalized trên MF/HF NHR-1500 số hóa tín hiệu thoại ngay từ giai đoạn đầu, cho phép áp dụng các thuật toán xử lý số để:

• Cải thiện độ rõ của tiếng nói, giảm méo và giảm nhiễu nền trong môi trường buồng lái ồn ào.
• Tăng khả năng hiểu nội dung khi truyền các thông tin quan trọng như tọa độ, hướng đi, chỉ dẫn cứu nạn.
• Tối ưu băng thông sử dụng, đảm bảo hiệu quả phổ tần trong các băng MF/HF vốn chịu nhiều giới hạn.

Với công suất phát 150 W pep, độ nhạy thu ≤2.5 μV (J3E) và ≤0.7 μV (F1B) trên dải 1605.0~27500.0 kHz, MF/HF NHR-1500 đảm bảo tầm liên lạc xa và ổn định, kể cả khi làm việc với các trạm bờ hoặc tàu ở khoảng cách đại dương. Khả năng bao phủ đầy đủ các tần số DSC distress 2187.5, 4207.5, 6312.0, 8414.5, 12577.0, 16804.5 kHz giúp tàu duy trì kênh báo nạn tin cậy ở mọi vùng biển.

3. Tích hợp sâu với BAM/INS, MSI RX và DSC cho vận hành hiện đại

MF/HF NHR-1500 được thiết kế để trở thành một phần hữu cơ của đài lái tích hợp, thay vì chỉ là một thiết bị MF/HF độc lập. Thông qua giao diện dữ liệu RS422, thiết bị có thể kết nối với:

• BAM – Bridge Alert Management: cho phép tập trung hóa quản lý báo động MF/HF, phân loại mức độ ưu tiên và hiển thị trên giao diện chung của cầu tàu.

• INS – Integrated Navigation System: đồng bộ dữ liệu vị trí, thời gian và trạng thái tàu, hỗ trợ chèn tự động tọa độ vào bản tin DSC.
• GNSS: đảm bảo thông tin vị trí chính xác, giảm thiểu sai sót nhập liệu thủ công trong các tình huống khẩn cấp.

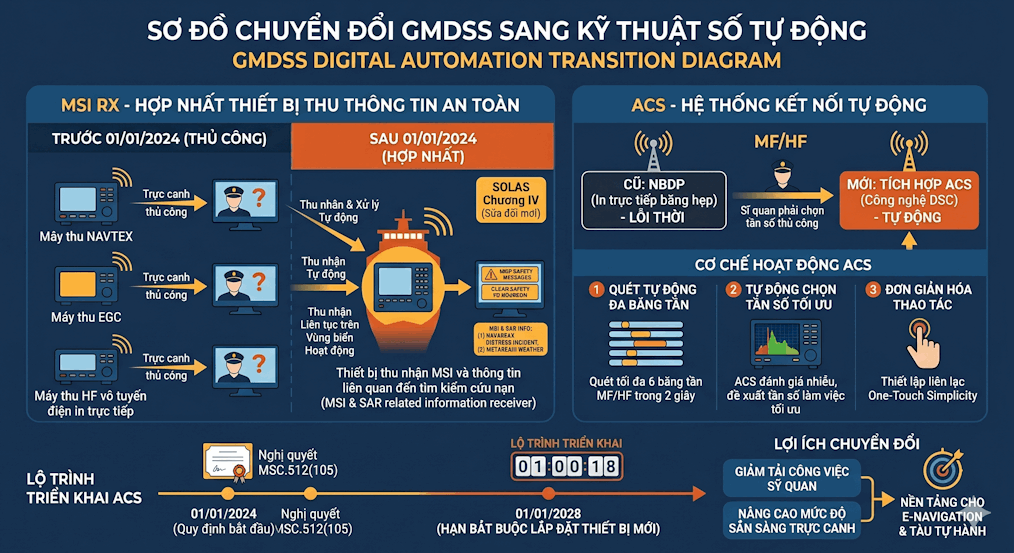

Chức năng MSI RX trên MF/HF NHR-1500 cho phép tiếp nhận các bản tin Maritime Safety Information qua kênh MF/HF, bao gồm cảnh báo thời tiết, cảnh báo hàng hải, thông tin an toàn luồng tuyến. Kết hợp với ACS, hệ thống có thể tự động:

• Nhận và phân loại bản tin MSI theo mức độ ưu tiên và khu vực hoạt động.
• Lưu trữ và hiển thị các bản tin quan trọng để sỹ quan boong dễ dàng tra cứu.
• Tự động chuyển kênh liên lạc phù hợp khi có bản tin DSC khẩn cấp hoặc báo nạn liên quan.

Nhờ khả năng tích hợp sâu này, MF/HF NHR-1500 không chỉ đáp ứng yêu cầu tối thiểu của GMDSS mà còn hỗ trợ mô hình vận hành hiện đại, nơi mọi báo động và thông tin an toàn được quản lý tập trung, giảm tải cho thuyền viên và nâng cao mức độ an toàn tổng thể.

Thiết kế giao diện, cấu hình hệ thống và thông số kỹ thuật MF/HF NHR-1500

Hệ thống MF/HF NHR-1500 tập trung vào trải nghiệm vận hành trực quan với màn hình màu 7 inch độ sáng cao, hỗ trợ cảm ứng kết hợp núm xoay và phím cứng, giúp thao tác chính xác trong điều kiện buồng lái rung lắc hoặc khi đeo găng tay. Thông tin tần số, chế độ làm việc, loại phát xạ, trạng thái DSC, báo động và lịch sử liên lạc được trình bày rõ ràng, hỗ trợ giám sát liên tục. Cấu hình dạng mô-đun gồm transceiver, control unit, antenna coupler, junction box, handset và các tùy chọn như loa ngoài, anten riêng DSC, bộ báo động, máy in và nguồn AC/DC, cho phép triển khai linh hoạt trên tàu mới, tàu retrofit và các dự án nâng cấp GMDSS, đồng thời vẫn đảm bảo tính đồng bộ, mở rộng và tuân thủ chuẩn quốc tế.

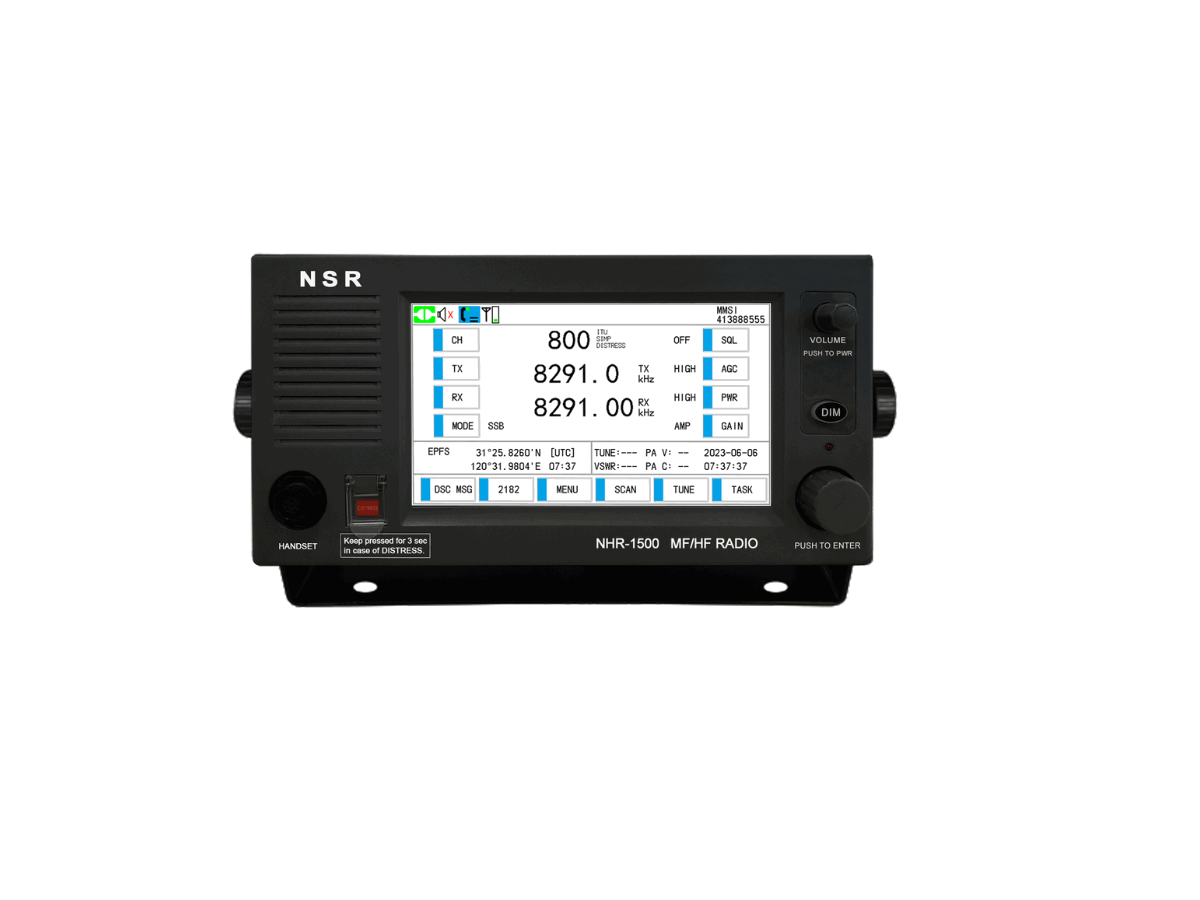

Giao diện người dùng, màn hình 7 inch và handset hàng hải

MF/HF NHR-1500 sử dụng màn hình màu 7-inch độ phân giải cao, được tối ưu cho môi trường buồng lái với độ sáng lớn, góc nhìn rộng và khả năng hiển thị tốt dưới ánh sáng mặt trời trực tiếp. Giao diện hỗ trợ cả màn hình cảm ứng và núm xoay/phím cứng, cho phép sỹ quan lựa chọn phương thức thao tác phù hợp trong mọi điều kiện, kể cả khi đeo găng tay hoặc khi tàu rung lắc mạnh.

Trên màn hình, MF/HF NHR-1500 hiển thị rõ ràng:

• Tần số TX/RX, chế độ làm việc simplex / semi-duplex.
• Loại phát xạ J3E, H3E, A1A, F1B và mức công suất phát.
• Trạng thái DSC, báo động, bản tin MSI và các thông số hệ thống.
• Nhật ký bản tin, lịch sử cuộc gọi và trạng thái kết nối với BAM/INS/GNSS.

Handset NHS-200 đi kèm được thiết kế chuyên dụng cho môi trường hàng hải, với khả năng chống ồn, độ bền cơ học cao và thiết kế công thái học. Kết hợp với loa ngoài NSK-100 tùy chọn, hệ thống đảm bảo âm lượng và độ rõ cần thiết trong buồng lái ồn ào, giúp sỹ quan duy trì liên lạc hiệu quả trong mọi điều kiện thời tiết.

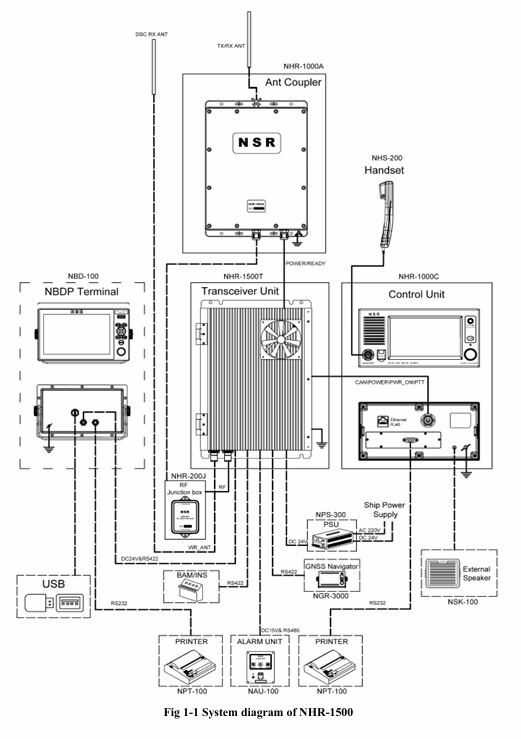

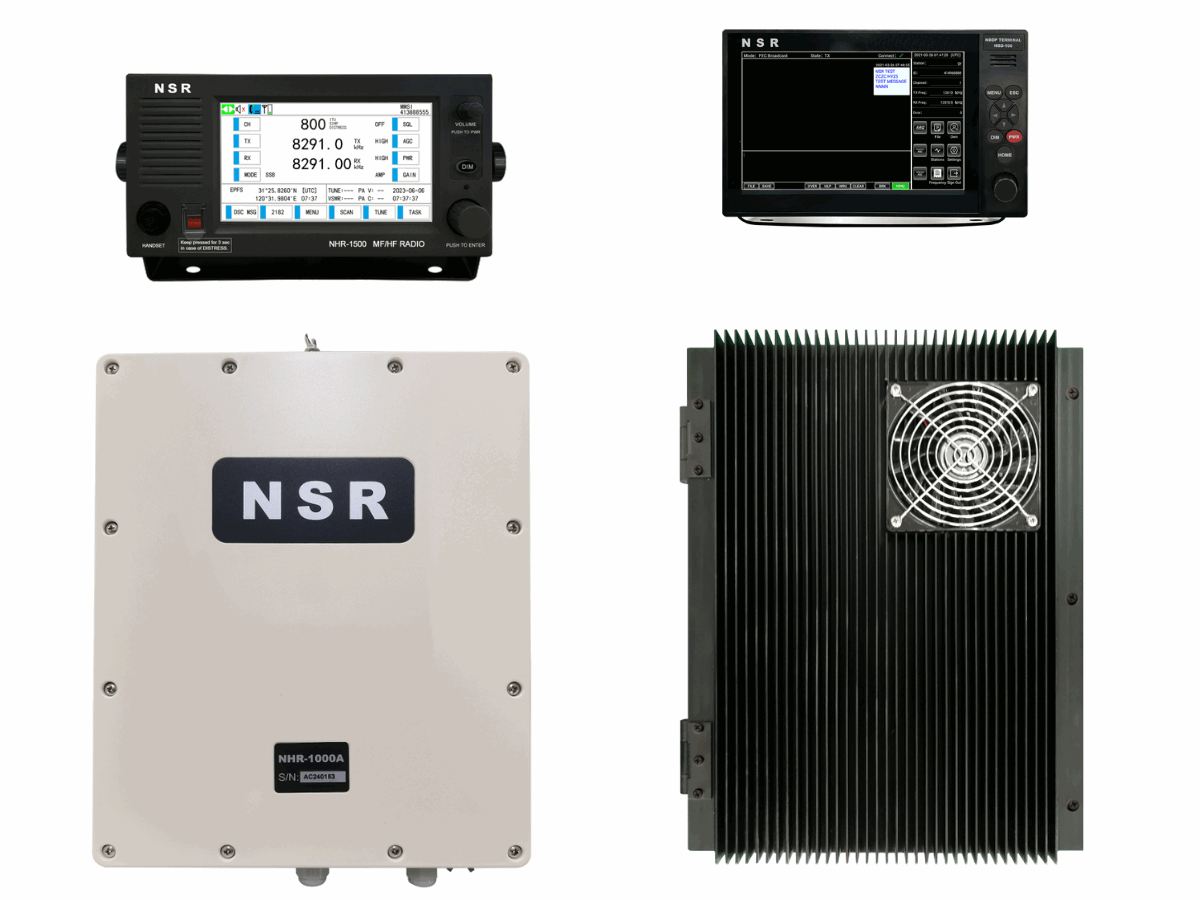

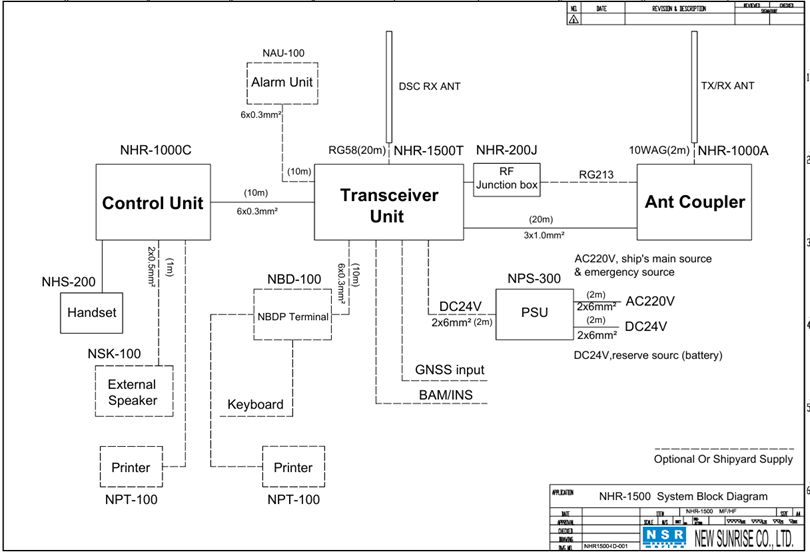

Cấu hình hệ thống MF/HF NHR-1500 và các thành phần

MF/HF NHR-1500 được NSR xây dựng như một giải pháp hệ thống hoàn chỉnh, bao gồm các khối tiêu chuẩn và tùy chọn để đáp ứng nhiều cấu hình GMDSS khác nhau. Cấu hình tiêu chuẩn thường bao gồm:

• Transceiver NHR-1500T: khối thu phát trung tâm, xử lý toàn bộ tín hiệu MF/HF, công suất 150 W pep.

• Control Unit NHR-1000C: đơn vị điều khiển với màn hình màu 7-inch, giao diện cảm ứng và núm xoay.

• Antenna Coupler NHR-1000A: bộ ghép anten tự động, tối ưu trở kháng trên dải tần rộng, cấp bảo vệ IP66.

• RF Junction Box NHR-200J: hộp nối RF, bảo vệ và phân phối tín hiệu anten, cấp bảo vệ IP22.
• Handset NHS-200: tay nghe thoại hàng hải chuyên dụng.
• Cable & Accessories: bộ cáp và phụ kiện lắp đặt đồng bộ.

Các tùy chọn mở rộng cho MF/HF NHR-1500 bao gồm:

• External Speaker NSK-100: loa ngoài tăng cường âm lượng trong buồng lái.
• TX/RX Antenna NHA100: anten chính cho liên lạc MF/HF.
• DSC RX Antenna NHA200: anten thu riêng cho kênh DSC, tăng độ tin cậy tiếp nhận báo nạn.
• Alarm Unit NAU-100: đơn vị báo động GMDSS, kết nối với hệ thống BAM.
• Printer NPT-100: máy in bản tin DSC/MSI, phục vụ lưu trữ hồ sơ và đáp ứng yêu cầu kiểm tra.
• AC/DC PSU NPS-300: bộ nguồn chuyển đổi AC sang DC 24 V cho hệ thống.

Nhờ cấu trúc mô-đun, MF/HF NHR-1500 có thể được cấu hình linh hoạt cho tàu mới đóng, tàu retrofit hoặc các dự án nâng cấp từng phần hệ thống GMDSS, đồng thời vẫn đảm bảo tính đồng bộ và khả năng mở rộng trong tương lai.

Bảng thông số kỹ thuật chi tiết MF/HF NHR-1500

Với tập hợp thông số kỹ thuật toàn diện, kiến trúc SDR hiện đại, tích hợp ACS và MSI RX, cùng khả năng kết nối sâu với BAM/INS/GNSS, MF/HF NHR-1500 là lựa chọn phù hợp cho các chủ tàu, nhà khai thác và đơn vị thiết kế hệ thống GMDSS đang tìm kiếm một giải pháp MF/HF hiệu suất cao, sẵn sàng cho các yêu cầu tiêu chuẩn mới sau mốc 01/01/2028.
