Hướng dẫn nhập tọa độ thủ công cho la bàn NGC5050

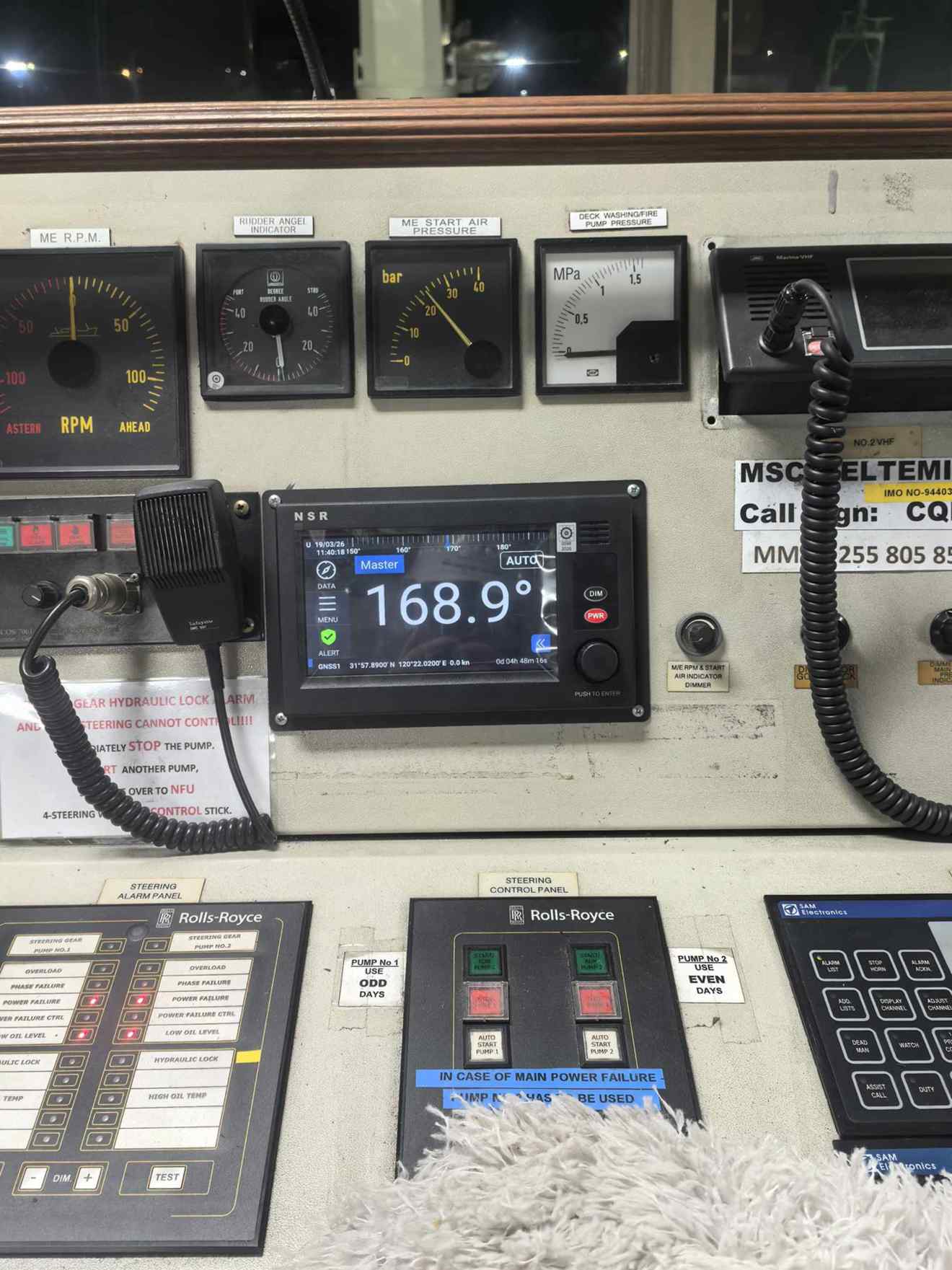

La bàn NGC5050 là thiết bị định hướng hiện đại, được trang bị cảm biến quang sợi và thuật toán xử lý tín hiệu tiên tiến, giúp tàu thuyền duy trì hướng đi chính xác ngay cả khi mất tín hiệu vệ tinh. Tuy nhiên, trong trường hợp hệ thống GNSS không hoạt động hoặc tín hiệu vệ tinh bị gián đoạn, việc nhập tọa độ thủ công là bắt buộc để duy trì độ chính xác của la bàn. Quy trình nhập tọa độ thủ công trên màn hình cảm ứng NGC5050 cần được thực hiện một cách chính xác và tuần tự để tránh sai sót gây ảnh hưởng đến hiệu suất định hướng.
Truy cập giao diện nhập tọa độ trên NGC5050
Ngay khi hệ thống phát hiện mất tín hiệu vệ tinh hoặc có cảnh báo vị trí, màn hình chính của la bàn quang NGC5050 sẽ hiển thị ô tọa độ [Location] với màu đỏ hoặc vàng báo hiệu lỗi. Người vận hành cần thao tác ngay bằng cách nhấn trực tiếp vào ô tọa độ này hoặc chọn nút [START] đang nhấp nháy trên giao diện cảm ứng. Hành động này sẽ kích hoạt bàn phím số (Keypad) chuyên dụng để nhập liệu tọa độ thủ công.
Giao diện nhập tọa độ được thiết kế trực quan, cho phép người dùng dễ dàng chuyển đổi giữa các trường nhập liệu Latitude (vĩ độ) và Longitude (kinh độ). Việc truy cập nhanh và chính xác vào giao diện nhập liệu là bước đầu tiên và quan trọng để đảm bảo dữ liệu đầu vào được cập nhật kịp thời cho hệ thống định hướng.
Nhập dữ liệu vĩ độ (Latitude) chính xác
Trong giao diện nhập tọa độ, đầu tiên người dùng cần chọn trường nhập Latitude. Tại đây, việc xác định đúng hướng vĩ độ là yếu tố then chốt: chọn [N] nếu tàu đang ở bán cầu Bắc hoặc [S] nếu ở bán cầu Nam. Tiếp theo, nhập chính xác giá trị độ và phút bằng bàn phím số trên màn hình.
Mẹo kỹ thuật: Để đảm bảo độ chính xác, nên lấy tọa độ vĩ độ từ hải đồ giấy hoặc thiết bị định vị độc lập khác trên buồng lái. Sai số vĩ độ không được vượt quá 1° so với tọa độ thực tế, bởi vì thuật toán tính vận tốc góc quay Trái Đất của la bàn sẽ bị ảnh hưởng nghiêm trọng nếu dữ liệu lệch quá lớn. Việc nhập sai lệch có thể dẫn đến lỗi định hướng hoặc mất tín hiệu hệ thống.
Chi tiết nhập vĩ độ
- Chọn ô nhập Latitude trên màn hình.
- Chọn hướng vĩ độ: N hoặc S.
- Nhập giá trị độ (°) và phút (') chính xác.
- Kiểm tra lại dữ liệu trước khi chuyển sang bước tiếp theo.
Nhập dữ liệu kinh độ (Longitude) và xác nhận
Tương tự như nhập vĩ độ, người dùng chọn trường nhập Longitude trên giao diện. Hướng kinh độ cần được xác định rõ ràng: [E] cho bán cầu Đông hoặc [W] cho bán cầu Tây. Sau đó, nhập chính xác các giá trị số độ và phút vào bàn phím số.
Việc xác nhận dữ liệu là bước cuối cùng trong quá trình nhập tọa độ thủ công. Người vận hành cần kiểm tra kỹ các thông số đã nhập, đặc biệt là hướng vĩ độ và kinh độ để tránh nhầm lẫn như nhập nhầm từ Bắc sang Nam hoặc Đông sang Tây. Sau khi chắc chắn dữ liệu chính xác, nhấn nút [YES] hoặc [ENTER] trên màn hình để hệ thống chấp nhận tọa độ mới.
Khi tọa độ được xác nhận, màu chữ hiển thị tọa độ trên màn hình sẽ chuyển sang màu trắng, báo hiệu la bàn đã nhận dữ liệu và bắt đầu chạy thuật toán định hướng dựa trên tọa độ thủ công.
Quy trình nhập kinh độ và xác nhận
- Chọn ô nhập Longitude.
- Chọn hướng kinh độ: E hoặc W.
- Nhập giá trị độ và phút chính xác.
- Kiểm tra kỹ dữ liệu nhập.
- Nhấn [YES] hoặc [ENTER] để xác nhận.
Cảnh báo quan trọng trong quá trình căn chỉnh la bàn
CẢNH BÁO TỪ KỸ SƯ SỬA CHỮA: Ngay sau khi xác nhận tọa độ thủ công, La bàn sợi quang NGC5050 sẽ bước vào giai đoạn căn chỉnh tĩnh (Settling Time) kéo dài từ 10 đến 20 phút. Trong khoảng thời gian này, tàu phải được giữ cố định hoàn toàn, không được phép di chuyển hoặc rung lắc.
Việc di chuyển tàu trong giai đoạn căn chỉnh sẽ gây nhiễu động cho khối cảm biến sợi quang NGC-5 sensor bên trong thiết bị, dẫn đến các lỗi nghiêm trọng như System Fault, Loss of heading hoặc khóa hướng Bắc bị lệch. Những lỗi này không chỉ ảnh hưởng đến độ chính xác của la bàn mà còn có thể gây nguy hiểm cho quá trình vận hành tàu.
Nếu tàu bị di chuyển hoặc rung lắc trong thời gian căn chỉnh, người vận hành phải tắt thiết bị, đợi ít nhất 5 giây và thực hiện lại toàn bộ quy trình nhập tọa độ thủ công từ đầu để đảm bảo hệ thống hoạt động ổn định.
Khi la bàn đã hoàn thành giai đoạn căn chỉnh và chữ hiển thị hướng Heading chuyển sang màu trắng, tàu có thể bắt đầu di chuyển an toàn. Nếu tín hiệu vệ tinh GNSS trở lại ổn định, thiết bị sẽ tự động chuyển về chế độ nhận dữ liệu tự động (Auto Mode) mà không cần can thiệp thêm từ người dùng.
