Hướng dẫn kiểm tra tín hiệu GNSS đầu vào của NGC5050

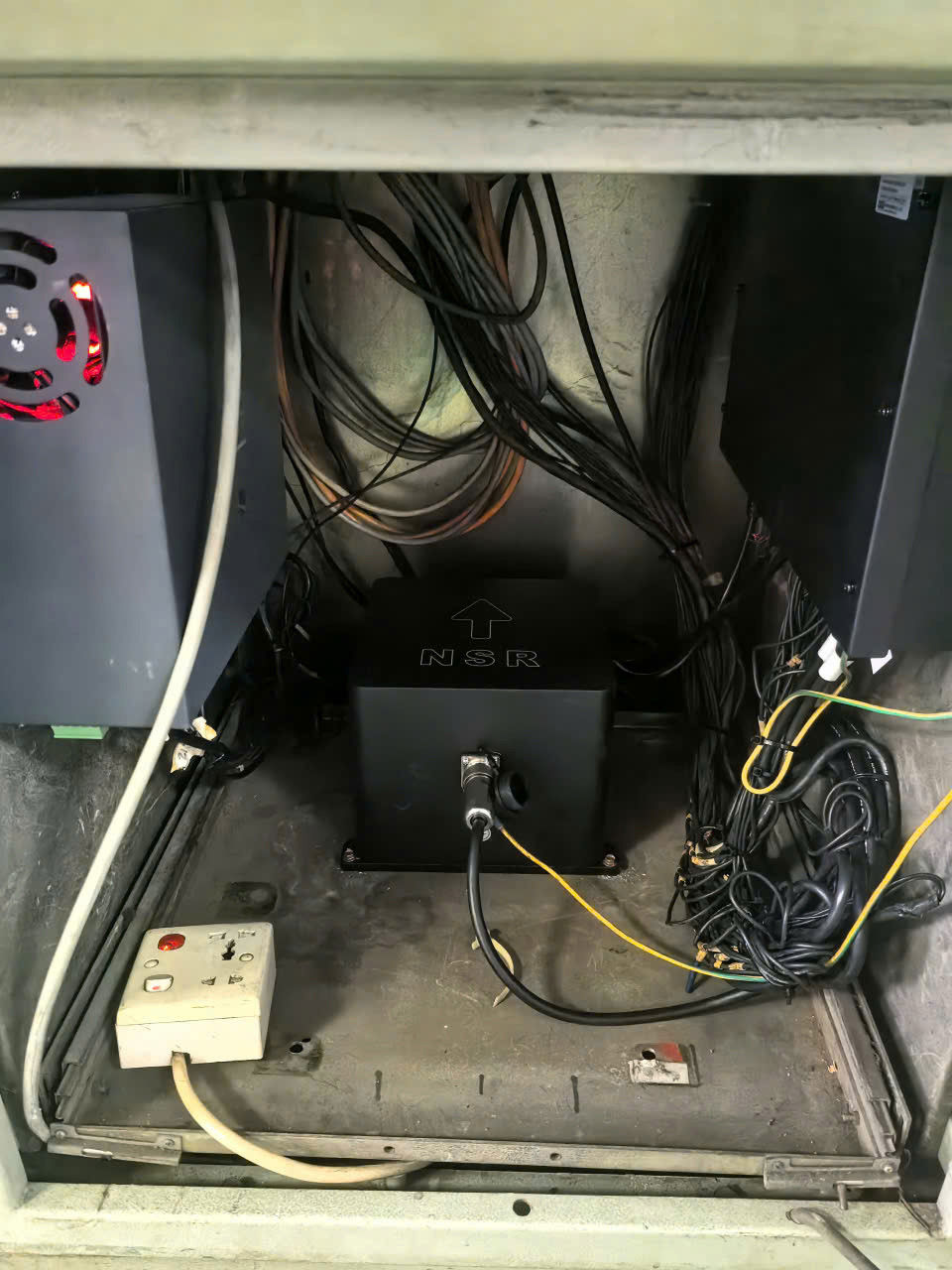

La bàn sợi quang NSR NGC5050 là thiết bị định vị và định hướng quan trọng trong hệ thống điều hướng hàng hải. Khi thiết bị này phát sinh cảnh báo “GNSS Data Timeout” hoặc ô tọa độ (Location) trên màn hình điều khiển chuyển sang màu đỏ hoặc vàng, hệ thống sẽ mất khả năng tự động bù sai số tốc độ và vĩ độ, đồng thời không thể kích hoạt tiến trình tìm hướng Bắc nhanh khi khởi động. Để xử lý triệt để lỗi tín hiệu GNSS đầu vào, kỹ sư điện hải cần thực hiện quy trình kiểm tra và cô lập lỗi một cách bài bản, từ phần mềm đến phần cứng. Dưới đây là hướng dẫn chi tiết từng bước nhằm giúp kỹ thuật viên shipyard và sỹ quan vận hành có thể xử lý hiệu quả các sự cố liên quan đến tín hiệu GNSS của NGC5050.
Kiểm tra cấu hình logic trên màn hình cảm ứng NGC-513
Trước khi tiến hành đo đạc phần cứng, việc kiểm tra cấu hình logic trên giao diện cảm ứng NGC-513 là bước đầu tiên và quan trọng để xác định thiết bị đã nhận đúng nguồn dữ liệu GNSS hay chưa. Từ giao diện chính, thao tác truy cập theo trình tự: [MENU] → [System Setting] → [Input Link] hoặc GNSS Configuration. Tại đây, cần chú ý các thông số sau:
- GNSS Input Source: Xác định cổng vào đang được chọn làm nguồn nhận tọa độ chính, ví dụ GNSS 1 hoặc GNSS 2.
- Baudrate: Phải khớp tuyệt đối với tốc độ phát của thiết bị GPS trên tàu. Thông thường, GPS hàng hải sử dụng tốc độ 4800 bps, tuy nhiên một số dòng GPS Compass đời mới có thể phát ở tốc độ cao hơn như 38400 bps. Sai lệch Baudrate sẽ khiến la bàn mất hoàn toàn tín hiệu.
- Chuỗi dữ liệu (Sentence): Đảm bảo thiết bị GPS đã bật các chuỗi dữ liệu chuẩn NMEA 0183 như GGA, GLL, GNS hoặc RMC. NGC5050 dựa vào các chuỗi này để trích xuất chính xác vĩ độ (Latitude) và kinh độ (Longitude).
Việc kiểm tra và điều chỉnh đúng các thông số này giúp loại trừ nguyên nhân cấu hình sai lệch dẫn đến mất tín hiệu GNSS.
Sử dụng tính năng màn hình giám sát dữ liệu (Data Monitor)
NSR tích hợp công cụ Data Monitor trên màn hình NGC-513, cho phép kỹ thuật viên quan sát trực tiếp dữ liệu thô đầu vào. Truy cập theo trình tự: [MENU] → [Service] / [Advanced] → [Data Monitor] hoặc NMEA Monitor. Chọn đúng cổng GNSS đang đấu dây (ví dụ GNSS 1) để phân tích dữ liệu nhận được.
Phân tích kết quả hiển thị trên Data Monitor
- Trường hợp 1: Màn hình trống không có dữ liệuKhông có dòng dữ liệu nào chạy qua màn hình chứng tỏ phần cứng bị ngắt kết nối, có thể do đứt cáp, đấu ngược chân hoặc thiết bị GPS chưa phát tín hiệu.
- Trường hợp 2: Màn hình hiển thị ký tự lạ hoặc dữ liệu bị lỗi fontDữ liệu xuất hiện nhưng không đọc được, có thể do sai lệch Baudrate. Cần quay lại bước kiểm tra cấu hình và thử thay đổi Baudrate từ 4800 sang 9600 hoặc 38400 bps cho đến khi dữ liệu NMEA hiển thị rõ ràng, ví dụ: $GPGGA,083538.00,2059.5432,N...
- Trường hợp 3: Dữ liệu NMEA hiển thị rõ nhưng ô Location vẫn báo đỏKiểm tra chuỗi dữ liệu xem có dấu phẩy bị thiếu hoặc các trường tọa độ bị trống (,,). Nếu tọa độ trống, nguyên nhân có thể do antenna GPS ngoài trời bị che khuất hoặc hỏng, khiến la bàn nhận được chuỗi dữ liệu nhưng không có tọa độ thực để xử lý.
Đo kiểm và cô lập phần cứng tại Interface Unit NGC-512
Nếu Data Monitor không nhận được dữ liệu (Trường hợp 1), bước tiếp theo là kiểm tra vật lý tại hộp xử lý trung tâm Interface Unit NGC-512. Mở nắp tủ và xác định vị trí Terminal block nhận tín hiệu GNSS đầu vào, thường ký hiệu là GNSS1 IN / RX1+ RX1- hoặc RXA RXB.
Sử dụng đồng hồ vạn năng (VOM) ở thang đo điện áp một chiều (V DC) để đo điện áp giữa hai chân RX+ và RX-. Khi có dữ liệu NMEA chạy qua, điện áp chuẩn của mạng RS422 sẽ dao động liên tục trong khoảng từ 1.5V đến 3.5V. Nếu điện áp đứng im ở mức 0V hoặc giữ cố định một mức không đổi, có thể đường dây truyền dẫn bị hở mạch hoặc thiết bị GPS chưa bật cổng phát (Output Enable).
Kiểm tra đảo đầu dây cũng là thao tác cần thiết vì lỗi đấu ngược chân rất phổ biến trong thi công shipyard. Thử đảo ngược dây giữa RX+ và RX- rồi kiểm tra lại màn hình Data Monitor. Cổng RS422 cách ly quang của NSR có khả năng bảo vệ bo mạch tốt nên việc thử đảo dây không gây hư hại thiết bị.
Kiểm tra bọc giáp chống nhiễu (Shielding) của cáp tín hiệu GNSS
Trong trường hợp La bàn sợi quang NGC5050 báo lỗi mất GNSS không liên tục, đặc biệt khi tàu nổ máy chính hoặc điều động tời, nguyên nhân có thể do hiện tượng rách gói tin bởi nhiễu tần số cao. Kiểm tra loại cáp tín hiệu GNSS từ GPS về NGC-512 phải là cáp chống nhiễu chuyên dụng hàng hải (Shielded cable).
Lớp lưới bạc chống nhiễu của cáp cần được tuốt ra và kẹp mass cố định vào vỏ tủ Interface Unit NGC-512, đảm bảo chỉ nối đất tại một đầu tủ la bàn. Nếu lớp giáp lưới không được nối đất, cáp sẽ hoạt động như một antenna thu sóng nhiễu từ các đường cáp nguồn AC xung quanh, làm hỏng dữ liệu NMEA truyền về thiết bị.
Khuyến nghị thực tế từ kỹ sư hành hải
Khi đã hoàn thành đầy đủ các bước kiểm tra cấu hình, giám sát dữ liệu, đo kiểm phần cứng và kiểm tra chống nhiễu mà hệ thống vẫn báo lỗi tọa độ, kỹ thuật viên có thể sử dụng thiết bị giả lập tín hiệu NMEA (NMEA Simulator) hoặc máy tính kết nối cổng USB-to-RS422 để bơm trực tiếp chuỗi dữ liệu $GPRMC vào chân GNSS IN của NGC-512. Nếu la bàn nhận tọa độ bình thường, nguyên nhân lỗi chắc chắn nằm ở thiết bị phát GPS trên tàu.
Quy trình kiểm tra tín hiệu GNSS đầu vào của La bàn FOG NGC5050 đòi hỏi sự phối hợp chặt chẽ giữa kiến thức phần mềm và kỹ năng đo kiểm phần cứng, đồng thời cần chú trọng đến các yếu tố môi trường và vật tư như cáp chống nhiễu. Việc thực hiện tuần tự và chính xác các bước trên sẽ giúp kỹ sư và kỹ thuật viên nhanh chóng xác định và xử lý triệt để các lỗi liên quan đến tín hiệu GNSS, đảm bảo hoạt động ổn định của hệ thống định hướng trên tàu.
