Đèn hành trình CXH-11P Hàng Hải – Giải pháp đèn hành hải vỏ nhựa tầng đơn cho tàu từ 50m

Tổng quan về đèn hành trình CXH-11P hàng hải

Đèn CXH-11P là dòng đèn hành trình hàng hải vỏ nhựa tầng đơn (Single-tier Plastic Navigation Lights) được thiết kế chuyên dụng cho tàu biển, tàu công trình, tàu dịch vụ có chiều dài từ 50m trở lên. Đây là loại đèn tín hiệu dùng để đảm bảo an toàn hàng hải khi tàu hành trình ban đêm hoặc trong điều kiện tầm nhìn hạn chế, đáp ứng các yêu cầu về tầm nhìn, góc chiếu và màu sắc ánh sáng theo quy định quốc tế.

Khác với các dòng đèn kim loại truyền thống, đèn hành trình CXH-11P sử dụng vỏ nhựa kỹ thuật cường độ cao kết hợp thấu kính bằng polycarbonate (PC), mang lại ưu điểm nổi bật về trọng lượng nhẹ, khả năng chống ăn mòn, chống va đập và độ bền trong môi trường biển khắc nghiệt. Cấu trúc tầng đơn giúp việc lắp đặt, bảo trì và thay thế bóng đèn trở nên đơn giản, phù hợp với các vị trí không yêu cầu hệ thống đèn dự phòng kép trên cùng một thân đèn.

Dòng CXH-11P bao gồm nhiều model khác nhau như CXH1-11P, CXH2-11P, CXH3-11P, CXH4-11P, CXH6-11P, tương ứng với các vị trí lắp đặt: đèn mạn phải, đèn mạn trái, đèn cột, đèn lái/đèn lai và đèn chiếu sáng chung quanh 360°. Mỗi model được tối ưu về góc chiếu, màu sắc và tầm nhìn để đảm bảo tàu tuân thủ đúng quy tắc phòng ngừa va chạm trên biển (COLREGs) và các tiêu chuẩn hàng hải hiện hành.

Thông số kỹ thuật chi tiết đèn CXH-11P

Để lựa chọn và khai thác hiệu quả đèn hành trình CXH-11P, việc nắm rõ thông số kỹ thuật là yếu tố quan trọng. Bảng dưới đây tổng hợp các thông số chính của từng model trong dòng CXH-11P, giúp chủ tàu, kỹ sư khai thác và đơn vị thi công hệ thống điện tàu biển dễ dàng đối chiếu với yêu cầu thiết kế:

Bên cạnh các thông số riêng cho từng model, đèn CXH-11P còn có các đặc tính kỹ thuật chung sau:

• Điện áp & Công suất: 220V 65W / 110V 65W / 24V 60W
• Cấp bảo vệ: IP56 – chống bụi và chống nước bắn mạnh từ mọi hướng
• Đui đèn: P28s – tiêu chuẩn phổ biến, dễ thay thế bóng
• Đường kính ngoài cáp: Φ10 – phù hợp đa số cấu hình cáp nguồn trên tàu
• Vật liệu vỏ: Nhựa kỹ thuật (Engineering plastic) chịu lực, chịu thời tiết
• Vật liệu thấu kính: PC (Polycarbonate) trong suốt, chống va đập
• Nhiệt độ môi trường làm việc: -30°C ~ 50°C

Nhờ cấu hình điện áp đa dạng (220V, 110V, 24V), đèn hành trình CXH-11P có thể tích hợp linh hoạt vào nhiều hệ thống điện tàu khác nhau, từ tàu biển cỡ lớn đến tàu công trình, tàu dịch vụ dầu khí hay tàu khách ven biển.

Ưu điểm nổi bật của đèn hành trình CXH-11P so với các dòng khác

Khi so sánh với các dòng đèn hành trình tầng kép như CXH-101P, dòng CXH-11P thể hiện nhiều ưu điểm phù hợp cho các vị trí không yêu cầu hệ thống dự phòng kép, đồng thời tối ưu chi phí đầu tư và vận hành.

Cấu trúc tầng đơn, trọng lượng nhẹ, dễ lắp đặt

Đèn CXH-11P là phiên bản tầng đơn với trọng lượng chỉ khoảng 2.2 – 2.4 kg, nhẹ hơn đáng kể so với các mẫu tầng kép. Điều này mang lại lợi ích:

• Giảm tải trọng cho cột đèn, lan can, kết cấu boong nơi lắp đặt.
• Dễ thao tác khi lắp đặt trên cao, đặc biệt ở vị trí đèn cột (masthead) hoặc đèn chung quanh 360°.
• Thuận tiện cho công tác bảo trì, kiểm tra định kỳ và thay bóng đèn khi tàu đang neo đậu.

Với các tàu không yêu cầu hệ thống đèn dự phòng kép trên cùng thân đèn, việc lựa chọn CXH-11P giúp tối ưu chi phí mà vẫn đảm bảo đầy đủ chức năng tín hiệu theo quy định.

Vỏ nhựa kỹ thuật và thấu kính PC chống ăn mòn, chống va đập

Môi trường hàng hải luôn tiềm ẩn các yếu tố gây hư hại thiết bị như hơi muối, tia UV, rung lắc, va đập cơ học. Đèn hành trình CXH-11P sử dụng:

• Vỏ nhựa kỹ thuật (Engineering plastic) có khả năng chống ăn mòn tốt hơn so với kim loại trong môi trường nước biển, hạn chế hiện tượng rỉ sét, bong tróc sơn.
• Thấu kính PC (Polycarbonate) có độ trong suốt cao, chịu va đập mạnh, giảm nguy cơ nứt vỡ do rung lắc hoặc va chạm với vật thể lạ.

Nhờ đó, đèn CXH-11P duy trì được cường độ ánh sáng ổn định, đảm bảo tầm nhìn 3 – 6 hải lý theo từng model, đồng thời kéo dài tuổi thọ sử dụng, giảm chi phí thay thế và sửa chữa.

Đáp ứng yêu cầu tín hiệu hàng hải cho tàu từ 50m trở lên

Các thông số về góc chiếu, màu sắc ánh sáng và tầm nhìn xa của đèn CXH-11P được thiết kế để phù hợp với quy định cho tàu có chiều dài từ 50m trở lên:

• Đèn mạn phải CXH1-11P – ánh sáng xanh lục, góc chiếu 112.5°, tầm nhìn 3 hải lý.
• Đèn mạn trái CXH2-11P – ánh sáng đỏ, góc chiếu 112.5°, tầm nhìn 3 hải lý.
• Đèn cột CXH3-11P – ánh sáng trắng, góc chiếu 225°, tầm nhìn 6 hải lý, phù hợp yêu cầu đèn cột chính cho tàu lớn.
• Đèn lái / đèn lai CXH4-11P – ánh sáng trắng hoặc vàng, góc chiếu 135°, tầm nhìn 3 hải lý, dùng cho đèn lái hoặc đèn lai khi kéo tàu/bè.

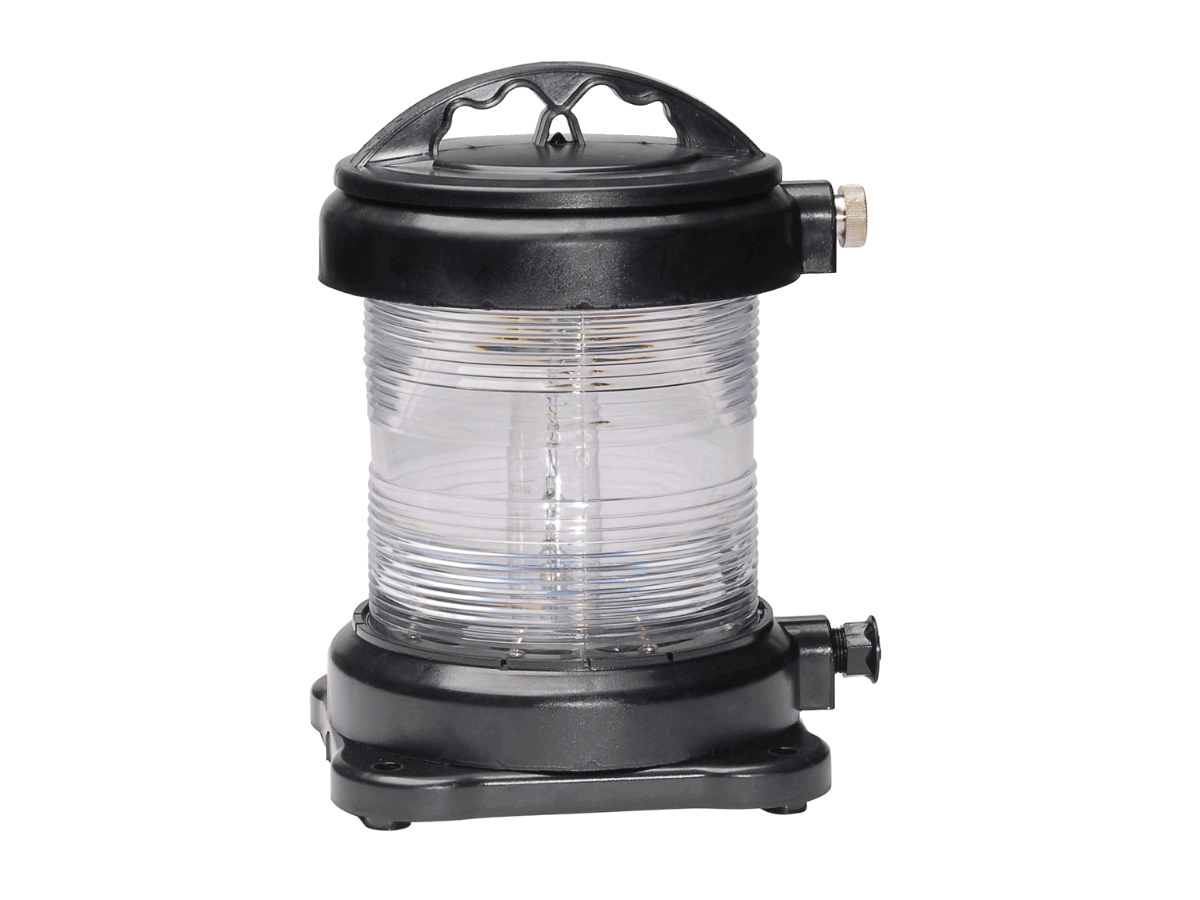

• Đèn chung quanh CXH6-11P – ánh sáng 360°, màu xanh/đỏ/trắng/vàng tùy mục đích sử dụng (đèn neo, đèn tín hiệu đặc biệt, đèn đánh dấu).

Sự đa dạng về màu sắc và góc chiếu giúp đèn CXH-11P đáp ứng linh hoạt nhiều cấu hình tín hiệu khác nhau trên tàu, từ tàu chở hàng, tàu khách, tàu kéo, tàu công trình đến tàu dịch vụ dầu khí ngoài khơi.

Cấp bảo vệ IP56, hoạt động ổn định trong điều kiện khắc nghiệt

Với cấp bảo vệ IP56, đèn hành trình CXH-11P có khả năng chống bụi và chống nước bắn mạnh từ mọi hướng, phù hợp với điều kiện:

• Sóng biển tạt trực tiếp lên khu vực boong và lan can.
• Mưa lớn, gió mạnh, hơi ẩm cao.
• Chênh lệch nhiệt độ ngày đêm lớn trong vùng nhiệt đới hoặc ôn đới.

Dải nhiệt độ làm việc từ -30°C đến 50°C cho phép đèn vận hành ổn định từ vùng khí hậu lạnh đến vùng nhiệt đới nóng ẩm, đáp ứng tốt cho các tuyến vận tải quốc tế.

Hướng dẫn lựa chọn và mua sắm đèn hành trình CXH-11P

Để mua đúng đèn CXH-11P phù hợp với tàu và đảm bảo tuân thủ quy định hàng hải, cần xem xét đồng thời các yếu tố về vị trí lắp đặt, điện áp hệ thống, tiêu chuẩn đăng kiểm và uy tín nhà cung cấp.

Các bước lựa chọn model CXH-11P phù hợp

Khi thiết kế hoặc thay thế hệ thống đèn hành trình, có thể tham khảo quy trình lựa chọn sau:

1. Xác định vị trí lắp đặt trên tàu
   • Đèn mạn phải: chọn CXH1-11P (xanh lục, 112.5°, 3 n.m).
   • Đèn mạn trái: chọn CXH2-11P (đỏ, 112.5°, 3 n.m).
   • Đèn cột: chọn CXH3-11P (trắng, 225°, 6 n.m).
   • Đèn lái / đèn lai: chọn CXH4-11P (trắng hoặc vàng, 135°, 3 n.m).
   • Đèn chung quanh: chọn CXH6-11P (360°, màu theo chức năng: trắng cho đèn neo, vàng cho tín hiệu đặc biệt, xanh/đỏ cho tín hiệu chuyên dụng).
2. Kiểm tra điện áp hệ thống trên tàu
   • Nếu hệ thống chiếu sáng sử dụng 220V AC, chọn phiên bản 220V 65W.
   • Nếu tàu dùng 110V AC, chọn phiên bản 110V 65W.
   • Với hệ thống 24V DC phổ biến trên tàu nhỏ hoặc tàu công trình, chọn phiên bản 24V 60W.
3. Đối chiếu yêu cầu đăng kiểm và quy phạm
   • Đảm bảo tầm nhìn đèn đáp ứng yêu cầu cho tàu ≥ 50m.
   • Kiểm tra tài liệu kỹ thuật, chứng chỉ (nếu có) để phù hợp với đăng kiểm Việt Nam hoặc quốc tế.
4. Xem xét điều kiện lắp đặt thực tế
   • Vị trí dễ bị va đập nên ưu tiên vỏ nhựa kỹ thuật và thấu kính PC như CXH-11P.
   • Đảm bảo đường kính cáp Φ10 phù hợp với hệ thống dây dẫn hiện hữu.

Lưu ý khi mua sắm đèn CXH-11P để tối ưu chi phí và độ tin cậy

Để tối ưu hiệu quả đầu tư và giảm rủi ro trong quá trình khai thác, khi mua đèn hành trình CXH-11P nên chú ý:

• Chọn nhà cung cấp chuyên về thiết bị hàng hải, có kinh nghiệm tư vấn cho tàu biển, tàu công trình, hiểu rõ yêu cầu của từng loại tàu.
• Yêu cầu báo giá chi tiết theo từng model (CXH1-11P, CXH2-11P, CXH3-11P, CXH4-11P, CXH6-11P), ghi rõ điện áp, công suất, màu ánh sáng và phụ kiện đi kèm (gioăng, bulông, kẹp cáp).
• Kiểm tra nguồn gốc và chứng từ như catalogue, phiếu bảo hành, hướng dẫn lắp đặt, để thuận tiện cho công tác nghiệm thu và đăng kiểm.
• Mua dự phòng số lượng hợp lý cho các vị trí quan trọng như đèn cột, đèn mạn, nhằm giảm thời gian dừng tàu khi cần thay thế khẩn cấp.

Gợi ý quy trình lắp đặt và bảo trì cơ bản

Sau khi mua đèn CXH-11P, việc lắp đặt và bảo trì đúng cách sẽ giúp kéo dài tuổi thọ và đảm bảo tín hiệu luôn ổn định:

• Trước khi lắp đặt
  • Kiểm tra ngoại quan đèn, thấu kính, gioăng, cọc đấu dây.
  • Đo điện áp thực tế tại vị trí cấp nguồn, đảm bảo đúng với thông số đèn.
• Khi lắp đặt
  • Đảm bảo hướng chiếu đúng theo quy định (đèn mạn phải – mạn phải, đèn mạn trái – mạn trái, đèn lái hướng về phía sau).
  • Siết chặt bulông, kiểm tra độ kín nước tại các vị trí gioăng.
  • Đấu nối cáp Φ10 đúng cực, sử dụng đầu cốt và vật liệu chống ẩm phù hợp.
• Bảo trì định kỳ
  • Vệ sinh thấu kính PC để đảm bảo độ trong suốt, tránh bám muối và bụi bẩn.
  • Kiểm tra gioăng, thay thế khi có dấu hiệu lão hóa, nứt, cứng.
  • Kiểm tra định kỳ cường độ sáng và màu sắc, thay bóng khi suy giảm.

Câu hỏi thường gặp (FAQ) về đèn hành trình CXH-11P

Đèn hành trình CXH-11P là giải pháp chiếu sáng tín hiệu cho tàu từ 50m trở lên, dùng được cho nhiều loại tàu hàng, tàu khách, tàu công trình và tàu dịch vụ trong môi trường biển ăn mòn cao. Đèn có thể lắp cho tàu nhỏ hơn nếu vẫn tuân thủ quy phạm đăng kiểm. CXH-11P là dòng tầng đơn, nhẹ, phù hợp vị trí tiêu chuẩn; trong khi CXH-101P là tầng kép, ưu tiên cho hệ thống cần dự phòng. Với cấp bảo vệ IP56, đèn chống bụi, chịu tia nước mạnh và hoạt động ổn định khi lắp đặt đúng kỹ thuật. Đui P28s giúp thay bóng dễ, hỗ trợ nhiều màu ánh sáng (trắng, vàng, xanh, đỏ) theo quy tắc phòng ngừa va chạm. Bảo trì định kỳ, vệ sinh thấu kính và kiểm tra gioăng 6–12 tháng/lần giúp duy trì tuổi thọ và độ an toàn.

Đèn CXH-11P phù hợp cho những loại tàu nào?

Đèn hành trình CXH-11P được thiết kế cho tàu có chiều dài từ 50m trở lên, bao gồm tàu chở hàng, tàu container, tàu khách, tàu kéo, tàu công trình, tàu dịch vụ dầu khí và các loại tàu chuyên dụng khác. Với cấu trúc vỏ nhựa kỹ thuật và thấu kính PC, đèn cũng phù hợp cho tàu hoạt động trong môi trường ăn mòn cao như vùng biển nhiệt đới, khu vực cảng công nghiệp, vùng nước lợ.

Đèn CXH-11P có thể sử dụng cho tàu nhỏ hơn 50m không?

Về mặt kỹ thuật, đèn CXH-11P vẫn có thể lắp đặt trên tàu nhỏ hơn 50m nếu chủ tàu muốn tăng độ an toàn và tầm nhìn. Tuy nhiên, khi thiết kế hệ thống đèn hành trình cho tàu nhỏ, cần đối chiếu với quy phạm và tiêu chuẩn đăng kiểm tương ứng để lựa chọn tầm nhìn và cấu hình đèn phù hợp, tránh lãng phí công suất và chi phí đầu tư không cần thiết.

Khác biệt chính giữa CXH-11P và CXH-101P là gì?

CXH-11P là dòng tầng đơn, trong khi CXH-101P là dòng tầng kép. Một số điểm khác biệt chính:

• Cấu trúc: CXH-11P chỉ có một tầng đèn, phù hợp vị trí không yêu cầu dự phòng kép; CXH-101P có hai tầng, thường dùng khi cần hệ thống đèn dự phòng trên cùng thân đèn.
• Trọng lượng: CXH-11P nhẹ hơn (khoảng 2.2 – 2.4 kg), thuận tiện lắp đặt trên cao.
• Ứng dụng: CXH-11P phù hợp cho đa số vị trí tiêu chuẩn; CXH-101P phù hợp cho tàu yêu cầu mức độ an toàn cao hơn hoặc theo yêu cầu riêng của chủ tàu/đăng kiểm.

Đèn CXH-11P có chống nước tốt không?

Đèn hành trình CXH-11P đạt cấp bảo vệ IP56, nghĩa là:

• Chống bụi xâm nhập ở mức độ gây hại cho thiết bị.
• Chịu được tia nước mạnh từ mọi hướng, phù hợp với điều kiện sóng tạt, mưa lớn trên biển.

Khi lắp đặt đúng kỹ thuật, siết chặt các vị trí gioăng và đầu cáp, đèn có thể vận hành ổn định trong môi trường biển khắc nghiệt trong thời gian dài.

Có thể thay bóng đèn CXH-11P dễ dàng không?

Đèn CXH-11P sử dụng đui P28s, là loại đui phổ biến trong thiết bị chiếu sáng hàng hải. Việc thay bóng tương đối đơn giản:

• Ngắt nguồn điện trước khi thao tác.
• Mở nắp đèn theo hướng dẫn của nhà sản xuất.
• Tháo bóng cũ khỏi đui P28s và lắp bóng mới cùng chủng loại, đúng điện áp và công suất.
• Kiểm tra lại gioăng, đóng nắp và siết chặt để đảm bảo độ kín nước.

Đèn CXH-11P có những lựa chọn màu nào cho đèn chung quanh?

Model CXH6-11P – đèn chung quanh (All-round) – hỗ trợ nhiều màu ánh sáng khác nhau:

• Trắng: thường dùng làm đèn neo hoặc đèn tín hiệu chung quanh cho tàu đang neo đậu.
• Vàng: dùng cho các tín hiệu đặc biệt, tàu công trình, tàu kéo, tàu hạn chế khả năng điều động.
• Xanh / Đỏ: dùng cho các cấu hình tín hiệu chuyên dụng theo quy phạm hàng hải.

Việc lựa chọn màu cần tuân thủ đúng quy tắc phòng ngừa va chạm trên biển và hướng dẫn của đăng kiểm để đảm bảo các tàu khác nhận diện chính xác trạng thái hoạt động của tàu.

Tuổi thọ và thời gian bảo trì định kỳ của đèn CXH-11P như thế nào?

Tuổi thọ của đèn hành trình CXH-11P phụ thuộc vào chất lượng bóng đèn, điều kiện vận hành và chế độ bảo trì. Với vật liệu vỏ nhựa kỹ thuật và thấu kính PC, thân đèn có thể sử dụng lâu dài nếu được:

• Vệ sinh định kỳ để loại bỏ muối, bụi bẩn bám trên bề mặt thấu kính.
• Kiểm tra gioăng, bulông, đầu cáp ít nhất 6 – 12 tháng/lần.
• Thay bóng khi phát hiện cường độ sáng suy giảm hoặc màu sắc không còn đạt chuẩn.

Việc tuân thủ lịch bảo trì không chỉ kéo dài tuổi thọ đèn mà còn đảm bảo tàu luôn đáp ứng yêu cầu an toàn hàng hải trong suốt quá trình khai thác.
