Giới Thiệu Tổng Quan Về Thiết Bị Đo Nghiêng NEI-3000
NEI-3000 là thiết bị đo nghiêng điện tử tiên tiến, được thiết kế đặc biệt để giám sát ổn định động học của tàu biển theo tiêu chuẩn IMO MSC.363(92). Không chỉ đơn thuần là một đồng hồ đo góc nghiêng, NEI-3000 còn đóng vai trò như “hộp đen” ghi lại các dữ liệu quan trọng về trạng thái nghiêng của tàu trong suốt hành trình. Thiết bị này giúp các kỹ sư và sĩ quan vận hành tàu có thể theo dõi chính xác các biến động nghiêng ngang (heel) và nghiêng dọc (pitch), từ đó đưa ra các biện pháp điều chỉnh kịp thời nhằm đảm bảo an toàn hàng hóa và con người trên tàu.
Thao Tác Cơ Bản Trên Màn Hình Điều Khiển NEI-3000
NEI-3000 được trang bị màn hình cảm ứng 7 inch kết hợp với núm xoay vật lý, tạo điều kiện thao tác linh hoạt trong mọi điều kiện, kể cả khi người dùng đeo găng tay hoặc tàu đang trong trạng thái lắc mạnh. Các thao tác cơ bản bao gồm:
- Bật/Tắt nguồn: Nhấn phím PWR trên bảng điều khiển để khởi động thiết bị. Để tắt, nhấn giữ phím PWR cho đến khi màn hình hiển thị tùy chọn “Power Off”.
- Điều chỉnh độ sáng: Nhấn phím DIM để thay đổi nhanh độ sáng màn hình hoặc truy cập [MENU] → [System] → [LCD Display] → [Brightness] để điều chỉnh thanh trượt độ sáng theo ý muốn.
- Xóa giá trị đỉnh (Reset Peak Hold): Trong quá trình tàu lắc, NEI-3000 sẽ lưu lại góc nghiêng lớn nhất. Để bắt đầu theo dõi đợt lắc mới, nhấn nút RESET trên màn hình cảm ứng để đưa giá trị Roll Peak Hold về 0.
Việc thành thạo các thao tác này giúp người vận hành nhanh chóng cập nhật và kiểm soát tình trạng nghiêng của tàu một cách hiệu quả.
Giải Thích Các Thông Số Quan Trọng Trên NEI-3000
Khi quan sát màn hình chính của NEI-3000, có bốn thông số sống còn mà người dùng cần đặc biệt chú ý để đánh giá tình trạng tàu:
- Heel Angle (Góc nghiêng ngang): Thông số này hiển thị ở vị trí trung tâm màn hình với số lớn, cho biết góc nghiêng của tàu về mạn phải (STBD) hoặc mạn trái (PORT). Mạn phải được biểu thị bằng màu xanh và dấu (+), mạn trái bằng màu đỏ và dấu (-).
- Roll Period (Chu kỳ lắc): Đây là thời gian giữa hai lần lắc lớn nhất cùng một mạn, giúp nhận diện nguy cơ lắc cộng hưởng (Parametric Roll) – một hiện tượng nguy hiểm có thể gây mất ổn định tàu.
- Pitch Angle (Góc nghiêng dọc): Thông số này theo dõi trạng thái chúi mũi hoặc ngóc đuôi tàu, hỗ trợ tối ưu hóa nước dằn và tiết kiệm nhiên liệu trong quá trình vận hành.
- Log Trend (Biểu đồ lịch sử): NEI-3000 lưu trữ dữ liệu lịch sử góc nghiêng trong 3 phút gần nhất và biên độ lắc trong 30 phút gần nhất. Đây là cơ sở dữ liệu quan trọng để điều tra sự cố hàng hóa dịch chuyển hoặc các tình huống bất thường trên tàu.
>> Xem thông tin chi tiết tại đây

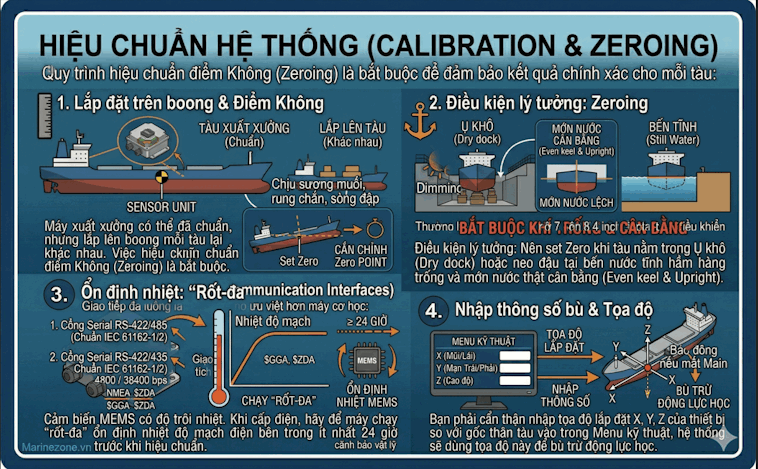

Cài Đặt Và Hiệu Chuẩn NEI-3000 Cho Độ Chính Xác Cao
Phần cài đặt và hiệu chuẩn là bước quan trọng nhất để đảm bảo NEI-3000 hoạt động chính xác và tin cậy. Chỉ những sĩ quan kỹ thuật có mật khẩu truy cập mới có thể thực hiện các thao tác này:
Quy Trình Zeroing (Hiệu Chuẩn Điểm 0)
Sau khi lắp đặt cảm biến NEI-3000S, cần thực hiện hiệu chuẩn điểm 0 khi tàu đang ở trạng thái tĩnh nhất, ví dụ như trong ụ hoặc mặt biển lặng. Thao tác thực hiện như sau: truy cập [MENU] → [Sensor] → [Calibration], chọn CALIBRATION để thiết lập trạng thái cân bằng chuẩn. Việc này giúp loại bỏ sai số do vị trí lắp đặt cảm biến hoặc các yếu tố môi trường tác động.
Nhập Tọa Độ Cảm Biến
Để máy có thể bù trừ chính xác các sai số do gia tốc ly tâm, người dùng cần nhập tọa độ X, Y, Z của vị trí lắp cảm biến so với trọng tâm tàu trong mục [Position]. Việc nhập tọa độ chính xác giúp dữ liệu đo nghiêng phản ánh đúng thực tế chuyển động của tàu.
Thiết Lập Báo Động Cho Thiết Bị NEI-3000
Trong menu [Alert], mục [Heel Angle Alarm Threshold] cho phép cài đặt ngưỡng báo động góc nghiêng. Mặc định là 25°, tuy nhiên với các loại hàng hóa nhạy cảm như hàng rời dễ hóa lỏng, nên đặt ngưỡng thấp hơn (ví dụ 15°) để còi hú cảnh báo kịp thời khi tàu nghiêng quá mức an toàn.
Kiểm Tra Kết Nối VDR Và Hệ Thống Báo Động (BAMS)
Để đáp ứng yêu cầu đăng kiểm và đảm bảo an toàn vận hành, dữ liệu từ NEI-3000 cần được truyền liên tục tới máy lưu dữ liệu hành trình (VDR). Các bước kiểm tra bao gồm:
- Kiểm tra cổng Data port: Đảm bảo tốc độ baud (Baud Rate) được cài đặt đúng, thường là 4800 hoặc 38400, theo chuẩn IEC 61162.
- Sử dụng tính năng Com Monitor: Trong menu [Service], kiểm tra các dòng lệnh NMEA như $--HRM, $--POS có đang được xuất ra hay không để xác nhận dữ liệu truyền tải ổn định.
Việc kiểm tra thường xuyên giúp phát hiện sớm các lỗi kết nối, tránh mất dữ liệu quan trọng trong quá trình vận hành tàu.
.jpg)
>> Xem chi tiết về sản phẩm tại đây

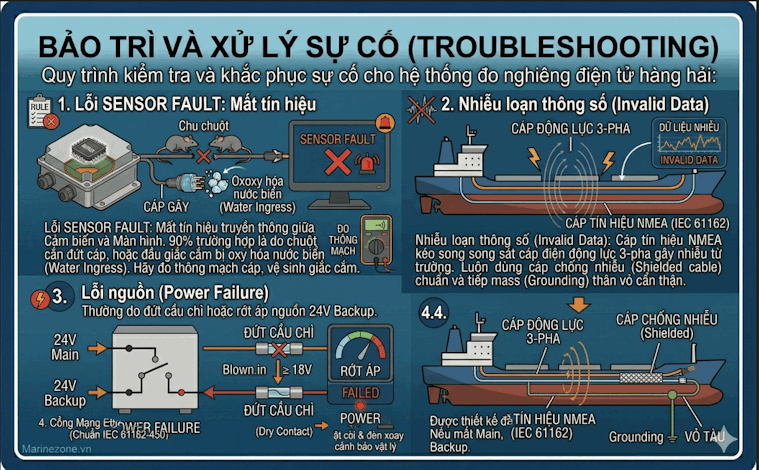

Bảo Trì NEI-3000 Để Đảm Bảo Hoạt Động Liên Tục
NEI-3000 là thiết bị điện tử nhạy cảm, do đó việc bảo trì định kỳ là rất cần thiết để duy trì hiệu suất và độ chính xác. Một số lưu ý quan trọng bao gồm:
- Nguồn điện: Thiết bị hỗ trợ nguồn kép (Main và Backup 24V DC). Cần đảm bảo cả hai nguồn đều hoạt động ổn định để tránh gián đoạn khi mất điện lưới chính.
- Vệ sinh màn hình: Chỉ sử dụng khăn mềm và dung dịch vệ sinh LCD chuyên dụng. Tuyệt đối không dùng hóa chất mạnh để tránh làm hỏng lớp phủ màn hình cảm ứng.
- Kiểm tra cảm biến: Hàng tháng nên kiểm tra độ chặt của các vít cố định cảm biến NEI-3000S. Cảm biến bị lỏng sẽ gây sai số nghiêm trọng trong đo đạc.
- Xử lý lỗi: Khi thiết bị báo lỗi “SENSOR FAULT” hoặc “HEEL ANGLE INVALID”, cần kiểm tra ngay cáp kết nối giữa cảm biến và màn hình. Việc chọn mua NEI-3000 từ các nhà cung cấp có chuyên môn kỹ thuật cao giúp xử lý nhanh các lỗi phần mềm hoặc hiệu chuẩn sai lệch phát sinh ngoài biển.
