Máy định vị tàu thủy là thiết bị cốt lõi trong hệ thống dẫn đường hàng hải, ảnh hưởng trực tiếp đến độ an toàn và hiệu quả vận hành. Tuy nhiên, nhiều người sử dụng vẫn chưa hiểu rõ nguyên lý hoạt động cũng như các yếu tố kỹ thuật ảnh hưởng đến độ chính xác của thiết bị. Bài viết này phân tích chi tiết nguyên lý GNSS trong máy định vị tàu thủy, kết hợp với thông số kỹ thuật, hướng dẫn sử dụng và so sánh thực tế, giúp người vận hành có cái nhìn rõ ràng và chính xác hơn khi lựa chọn thiết bị.

Tổng quan về máy định vị tàu thủy

Máy định vị tàu thủy là thiết bị sử dụng tín hiệu vệ tinh để xác định vị trí của tàu theo thời gian thực. Trong hệ thống hàng hải hiện đại, thiết bị này đóng vai trò nền tảng để:

• Xác định tọa độ chính xác của tàu



• Hỗ trợ dẫn đường



• Kết nối với các thiết bị khác như radar, AIS



• Phục vụ giám sát hành trình



Thiết bị GNSS hiện đại không chỉ sử dụng một hệ GPS mà còn tích hợp nhiều hệ vệ tinh khác nhau. Điều này giúp tăng độ tin cậy của tín hiệu và giảm sai số trong quá trình vận hành.

Nguyên lý hoạt động của máy định vị tàu thủy GNSS

Thu tín hiệu từ hệ thống vệ tinh

Máy định vị tàu thủy sử dụng anten để thu tín hiệu từ các vệ tinh quay quanh Trái Đất. Các hệ vệ tinh phổ biến bao gồm:

• GPS (Hoa Kỳ)



• GLONASS (Nga)



• BDS (Trung Quốc)

Mỗi vệ tinh truyền xuống các thông tin bao gồm:

• Thời gian tín hiệu được phát



• Vị trí của vệ tinh trong không gian

Thiết bị trên tàu sẽ nhận các tín hiệu này và sử dụng chúng để tính toán vị trí.

Tính toán khoảng cách và vị trí

Dựa trên thời gian truyền tín hiệu, thiết bị sẽ tính được khoảng cách từ tàu đến từng vệ tinh. Khi có đủ dữ liệu từ ít nhất 4 vệ tinh, thiết bị sẽ xác định được:

• Vị trí (vĩ độ, kinh độ)



• Tốc độ di chuyển (SOG)



• Hướng đi (COG)



• Thời gian chuẩn UTC

Phương pháp này được gọi là Trilateration và là nền tảng của toàn bộ hệ thống định vị vệ tinh.

Vai trò của đa hệ vệ tinh

Việc sử dụng nhiều hệ vệ tinh mang lại lợi ích rõ rệt:

• Tăng số lượng vệ tinh quan sát



• Cải thiện độ chính xác



• Giảm khả năng mất tín hiệu



• Hoạt động ổn định hơn trong điều kiện xấu

Theo tài liệu kỹ thuật, thiết bị có thể theo dõi đồng thời nhiều vệ tinh để đảm bảo độ chính xác tối ưu  .

Cơ chế RAIM – kiểm tra độ tin cậy

RAIM (Receiver Autonomous Integrity Monitoring) là một tính năng quan trọng trong thiết bị hàng hải.

Chức năng của RAIM:

• Kiểm tra độ chính xác của dữ liệu



• Phát hiện sai số tín hiệu



• Cảnh báo khi dữ liệu không đáng tin cậy

RAIM hoạt động dựa trên việc so sánh dữ liệu từ nhiều vệ tinh. Khi có sai lệch, hệ thống sẽ đưa ra cảnh báo để người vận hành xử lý kịp thời.

Theo tài liệu kỹ thuật, RAIM cần tối thiểu 5 vệ tinh để đảm bảo độ tin cậy cao  .

Thông số kỹ thuật cơ bản của thiết bị GNSS

Khả năng thu tín hiệu

• Hỗ trợ GPS, GLONASS, BDS



• Theo dõi nhiều vệ tinh cùng lúc



• Độ nhạy cao

Màn hình và hiển thị

• LCD màu kích thước lớn



• Hiển thị rõ ràng ngoài trời



• Có chế độ ngày và đêm

Giao tiếp và kết nối

• Chuẩn NMEA 0183



• Hỗ trợ IEC 61162



• Kết nối radar, AIS

Nguồn điện

• DC 24V



• Ổn định trong môi trường tàu

Tiêu chuẩn và chứng nhận hàng hải

Một máy định vị tàu thủy đạt chuẩn cần tuân thủ các tiêu chuẩn quốc tế:

• IMO (International Maritime Organization)



• SOLAS



• MED

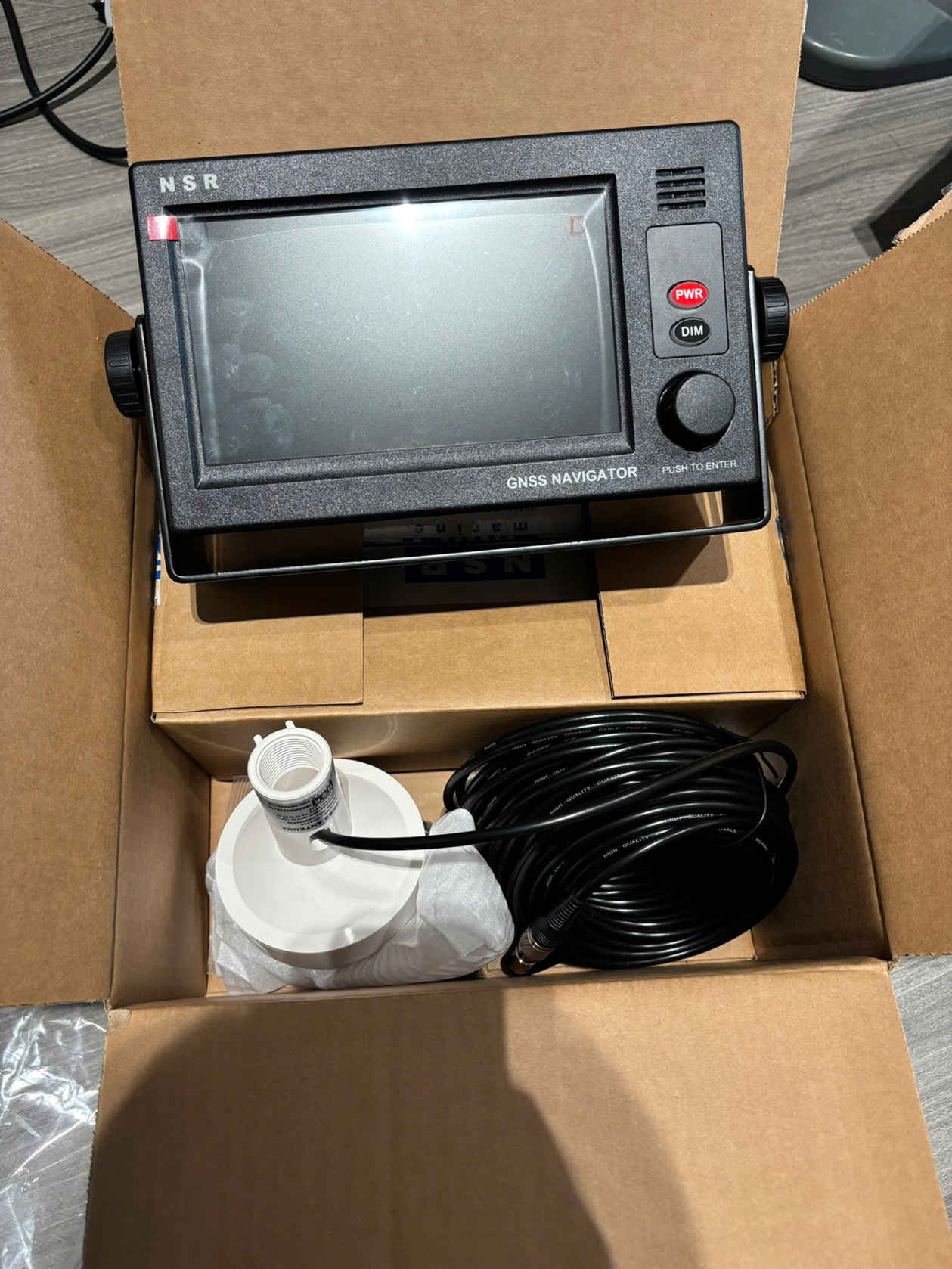

Thiết bị NGR-3000 đã được chứng nhận:

• Module B – kiểm tra kiểu thiết bị



• Module D – kiểm soát chất lượng sản xuất

Ngoài ra, thiết bị còn tuân thủ các tiêu chuẩn IEC liên quan đến:

• EMC



• Hiển thị dữ liệu



• Giao tiếp hệ thống



Điều này đảm bảo thiết bị có thể hoạt động ổn định và được phép lắp đặt trên tàu tiêu chuẩn.

Hướng dẫn sử dụng máy định vị tàu thủy

Khởi động thiết bị

Khi cấp nguồn:

• Thiết bị cần khoảng 30–45 giây để bắt tín hiệu lần đầu



• Sau đó hiển thị vị trí chính xác

Các chế độ hiển thị chính

Thiết bị cung cấp nhiều chế độ:

• Data: hiển thị tọa độ, tốc độ



• Plotter: theo dõi hành trình



• Compass: hiển thị hướng



• Satellite: trạng thái vệ tinh

Lập tuyến hành trình

Người vận hành có thể:

• Tạo waypoint



• Thiết lập tuyến



• Điều hướng tự động



Thiết bị hỗ trợ nhiều tuyến và waypoint, phù hợp với hành trình dài ngày  .

Bảo dưỡng và lưu ý kỹ thuật

Lắp đặt anten đúng vị trí

• Tránh vật cản



• Tránh nhiễu từ radar



• Đặt ở vị trí cao

Kiểm tra hệ thống định kỳ

• Kiểm tra cáp



• Kiểm tra nguồn



• Kiểm tra tín hiệu

Các lỗi thường gặp

• Mất tín hiệu do anten bị che



• Sai số do thiếu vệ tinh



• Lỗi kết nối do cấu hình sai

Kết luận kỹ thuật

Máy định vị tàu thủy GNSS là thiết bị quan trọng trong hệ thống hàng hải hiện đại. Việc hiểu rõ nguyên lý hoạt động và các yếu tố kỹ thuật giúp:

• Lựa chọn thiết bị phù hợp



• Vận hành hiệu quả



• Giảm rủi ro sai số



Một thiết bị đạt chuẩn không chỉ đảm bảo độ chính xác mà còn góp phần nâng cao an toàn cho toàn bộ hành trình.

Liên hệ để được tư vấn giải pháp máy định vị tàu thủy phù hợp với từng loại tàu và điều kiện khai thác.
