1. HẢI ĐỒ ĐIỆN TỬ VÀ HỆ THỐNG ECDIS LÀ GÌ?

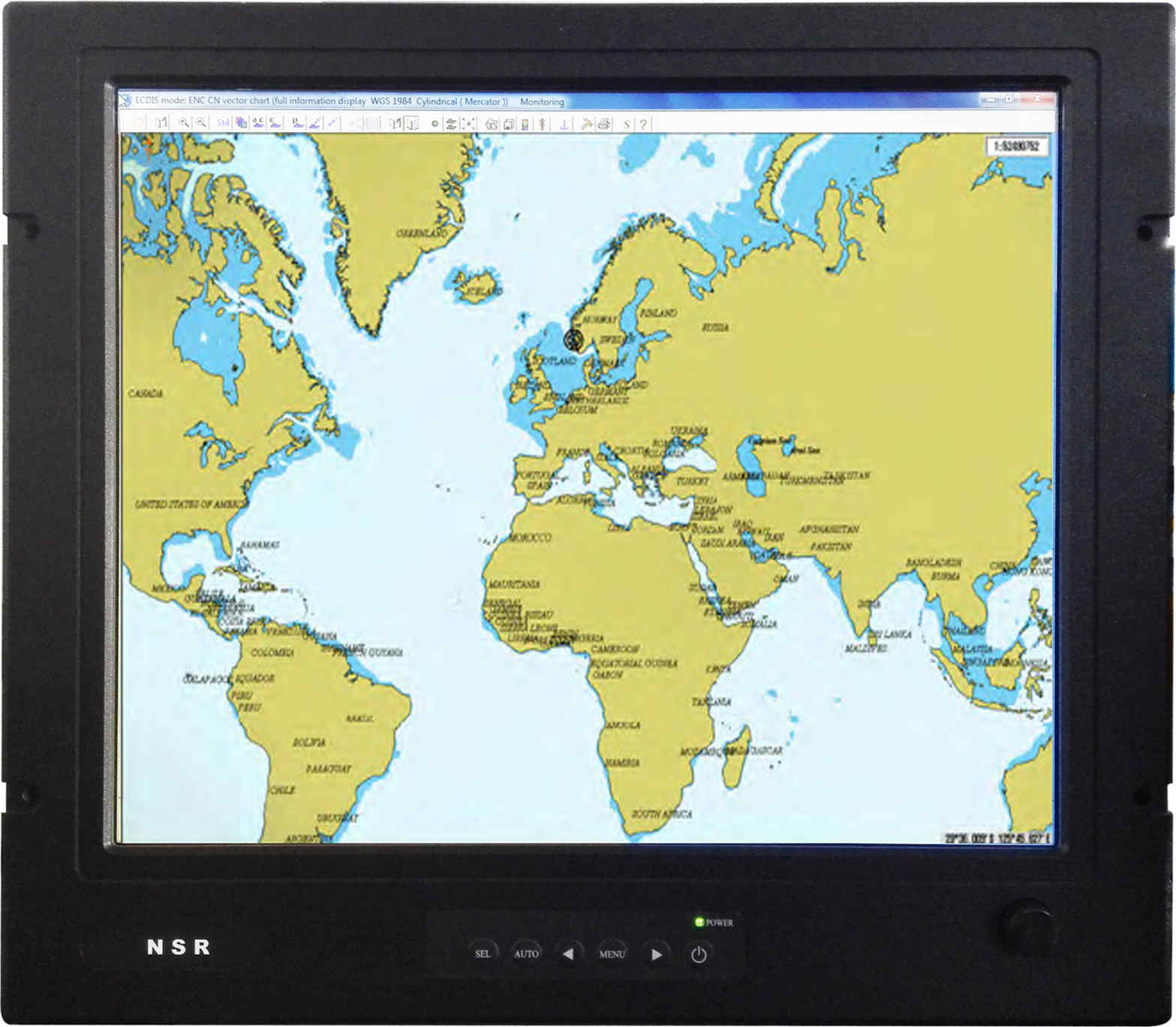

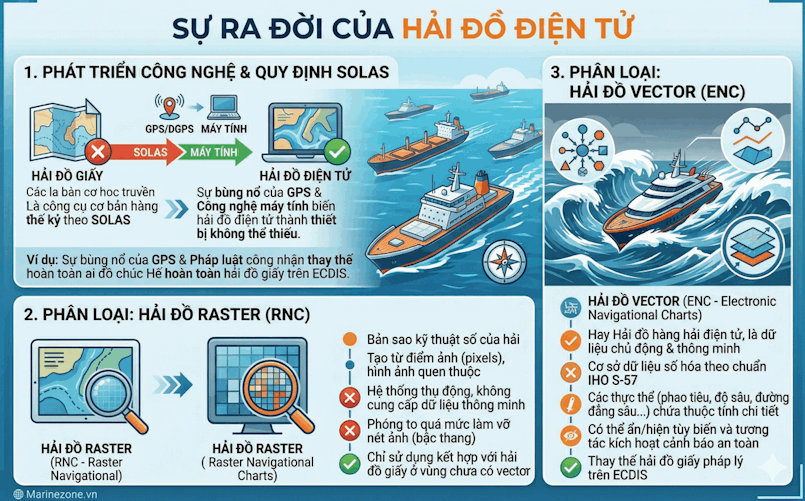

1.1. Sự Ra Đời Của Hải Đồ Điện Tử

Hải đồ giấy đã từng là công cụ cơ bản và bắt buộc trên tàu biển trong hàng thế kỷ theo quy định của Công ước quốc tế SOLAS. Tuy nhiên, sự phát triển bùng nổ của hệ thống định vị vệ tinh (GPS/DGPS) và công nghệ máy tính đã đưa hải đồ điện tử trở thành một thiết bị hỗ trợ hàng hải không thể thiếu, và dần dần thay thế hoàn toàn hải đồ giấy. Dựa vào phương pháp chế tạo, hải đồ điện tử được chia thành 2 loại chính: Hải đồ Raster và Hải đồ Vector.

• Hải đồ Raster (RNC - Raster Navigational Charts): Đây thực chất là bản sao kỹ thuật số của hải đồ giấy được tạo ra thông qua quá trình quét (scan). Hình ảnh được tạo thành từ các điểm ảnh (pixels), do đó nó mang lại hình ảnh quen thuộc của hải đồ giấy. Tuy nhiên, RNC là hệ thống thụ động, không cung cấp thêm bất kỳ dữ liệu thông minh nào khác ngoài những gì được hiển thị trên ảnh. Việc phóng to (zoom in) quá mức sẽ làm vỡ nét ảnh thành các đường bậc thang. RNC chỉ được phép sử dụng kết hợp với hải đồ giấy ở những vùng biển chưa có hải đồ vector.

• Hải đồ Vector (ENC - Electronic Navigational Charts): Hay còn gọi là hải đồ hàng hải điện tử, là dạng dữ liệu chủ động và thông minh. ENC không chứa hình ảnh đơn giản mà là một cơ sở dữ liệu số hóa được chuẩn hóa theo tiêu chuẩn S-57 của Tổ chức Thủy đạc Quốc tế (IHO). Các thực thể trên ENC (điểm, đường, vùng) như phao tiêu, độ sâu, đường đẳng sâu... chứa đựng các thuộc tính chi tiết, có thể ẩn/hiện tùy biến và có khả năng

• tương tác để kích hoạt các cảnh báo an toàn. Đây là loại hải đồ được pháp luật công nhận dùng thay thế hải đồ giấy trên ECDIS.

1.2. Cấu Trúc Của Một Hải Đồ Điện Tử ECDIS Tiêu Chuẩn

ECDIS không chỉ là một màn hình hiển thị mà là một hệ thống thông tin tổng hợp hoạt động theo thời gian thực (real-time). Theo tiêu chuẩn của Tổ chức Hàng hải Quốc tế (IMO), cấu hình nguyên lý của một hệ thống ECDIS bao gồm các thành phần cốt lõi:

• Máy tính chủ (Main Processor): Là bộ não của ECDIS, chịu trách nhiệm xử lý đồ họa, tính toán các thuật toán hỗ trợ tránh va (ARPA), quản lý thông tin từ các cảm biến, thực hiện cảnh báo tự động và hiệu chỉnh hải đồ. Máy tính chủ thường sử dụng vi xử lý mạnh mẽ (từ 32-bit trở lên).

• Cơ sở dữ liệu hải đồ điện tử (Database):

• ECDB (Electronic Chart Data Base): Là dữ liệu gốc được số hóa từ các cơ quan đo đạc thủy đạc quốc gia.

• ENCDB (Electronic Navigation Chart Database): Tập hợp các ECDB để tạo ra các mảnh hải đồ ENC hoàn chỉnh, mã hóa theo chuẩn IHO S-57.

• SENC (System Electronic Navigational Chart): Bản thân dữ liệu ENC không thể bị thay đổi trực tiếp. Do đó, ECDIS sẽ tự động chuyển đổi ENC thành định dạng riêng biệt của từng hãng máy (gọi là SENC) để tối ưu hóa tốc độ truy xuất và hiển thị đồ họa. SENC là dữ liệu "sẵn sàng sử dụng", tích hợp cả hải đồ gốc, các bản cập nhật và thông tin do người dùng nhập vào để phục vụ giám sát đường đi và kích hoạt báo động.

• Cảm biến đầu vào (Sensors): Để hoạt động chính xác, ECDIS bắt buộc phải được kết nối với:

• Hệ thống định vị vệ tinh (GNSS/GPS) để liên tục cung cấp vị trí.

• La bàn con quay (Gyrocompass) để cung cấp thông tin hướng mũi tàu.

• Tốc độ kế (Speed Log) cung cấp thông tin vận tốc tàu. Ngoài ra, ECDIS còn giao diện với Radar/ARPA, AIS, máy đo sâu hồi âm (Echo sounder), máy đo gió (Anemometer) và NAVTEX. Đầu vào của các cảm biến phải được cấu hình và hiệu chuẩn chính xác trong quá trình lắp đặt bởi chuyên gia Nav & Comm để tránh gây sai số hệ thống.

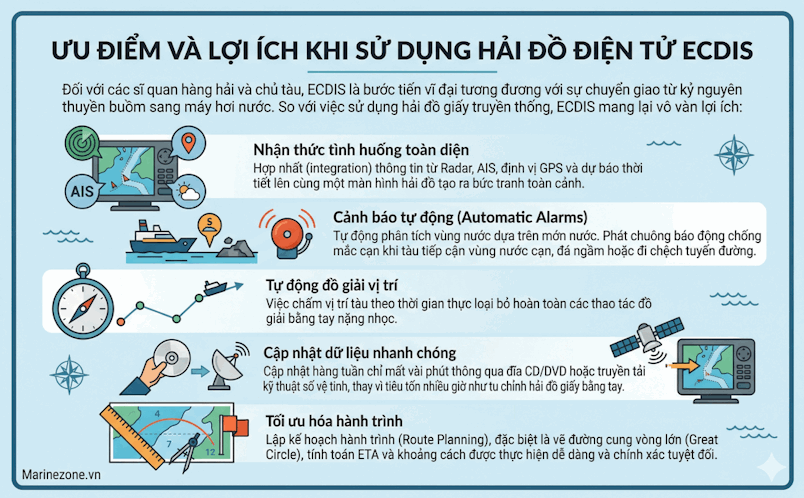

2. ƯU ĐIỂM VÀ LỢI ÍCH VƯỢT TRỘI KHI SỬ DỤNG HẢI ĐỒ ĐIỆN TỬ ECDIS

Đối với các sĩ quan hàng hải và chủ tàu, ECDIS là bước tiến vĩ đại tương đương với sự chuyển giao từ kỷ nguyên thuyền buồm sang máy hơi nước. So với việc sử dụng hải đồ giấy truyền thống, ECDIS mang lại vô vàn lợi ích:

1. Nhận thức tình huống toàn diện: Chức năng hợp nhất (integration) thông tin từ Radar, AIS, định vị GPS và thông tin dự báo thời tiết lên cùng một màn hình hải đồ tạo ra bức tranh toàn cảnh, giúp sĩ quan đi ca phân tích tình huống minh bạch và chính xác.

2. Cảnh báo tự động (Automatic Alarms):  Hệ thống có khả năng tự động phân tích vùng nước dựa trên mớn nước của tàu. Khi tàu tiếp cận vùng nước cạn, đá ngầm hoặc đi chệch khỏi tuyến đường, ECDIS sẽ phát chuông báo động chống mắc cạn mà hải đồ giấy không bao giờ làm được.

1. Tự động đồ giải vị trí: Việc chấm vị trí tàu theo thời gian thực loại bỏ hoàn toàn các thao tác đồ giải bằng tay nặng nhọc.

2. Cập nhật dữ liệu nhanh chóng: Quá trình tu chỉnh hải đồ giấy bằng tay tiêu tốn rất nhiều giờ làm việc của phó 2. Với ECDIS, việc cập nhật hàng tuần chỉ mất vài phút thông qua đĩa CD/DVD hoặc truyền tải kỹ thuật số vệ tinh (internet).

3. Tối ưu hóa hành trình: Việc lập kế hoạch hành trình (Route Planning), đặc biệt là vẽ đường cung vòng lớn (Great Circle), tính toán ETA và khoảng cách được thực hiện dễ dàng và chính xác tuyệt đối.

3. LỘ TRÌNH VÀ KHUNG PHÁP LÝ CỦA IMO, SOLAS VỀ TRANG BỊ ECDIS

Sự hiện diện của ECDIS trên các tàu thương mại không phải là tự nguyện mà là sự cưỡng bách pháp lý mang tính toàn cầu. IMO đã sửa đổi Chương V của Công ước SOLAS để biến ECDIS thành tiêu chuẩn bắt buộc cho an toàn hàng hải.

3.1. Lộ Trình Lắp Đặt Bắt Buộc Theo SOLAS V/19

IMO áp dụng lộ trình phân kỳ dựa trên loại tàu và tổng dung tích (GT). Đến nay, lộ trình này đã hoàn tất cho phần lớn đội tàu quốc tế:

• Tàu khách: Dung tích từ 500 GT trở lên đóng mới từ 01/07/2012, hoặc tàu hiện hữu trong lần kiểm tra đầu tiên sau 01/07/2014.

• Tàu dầu (Tankers): Dung tích từ 3.000 GT trở lên đóng mới từ 01/07/2012, hoặc tàu hiện hữu kiểm tra sau 01/07/2015.

• Tàu hàng khô:

• Từ 50.000 GT trở lên: Đóng mới từ 01/07/2013, hoặc tàu hiện hữu kiểm tra sau 01/07/2016.

• Từ 20.000 đến dưới 50.000 GT: Đóng mới từ 01/07/2013, tàu hiện hữu kiểm tra sau 01/07/2017.

• Từ 10.000 đến dưới 20.000 GT: Đóng mới từ 01/07/2013, tàu hiện hữu kiểm tra sau 01/07/2018.

• Từ 3.000 đến dưới 10.000 GT: Đóng mới từ 01/07/2014. Không bắt buộc đối với các tàu dưới 10.000 GT đóng trước ngày 01/07/2014.

3.2. Tiêu Chuẩn Phê Duyệt Kiểu (Type Approval)

ECDIS muốn được pháp luật công nhận phải vượt qua các bài kiểm tra thực tế theo chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC 61174) và được cấp chứng nhận Phê duyệt Kiểu (Type-Approval).Hệ thống phải đáp ứng các Nghị quyết về Tiêu chuẩn tính năng của IMO:

• Hệ thống lắp đặt sau 01/01/2009 phải tuân thủ Nghị quyết MSC.232(82).

• Hệ thống lắp đặt từ 1996 đến trước 2009 tuân thủ A.817(19).

• Sự thay đổi quan trọng: Nghị quyết MSC.530(106) đã được thông qua năm 2022 để hỗ trợ thế hệ dữ liệu mới S-100. Các hệ thống lắp đặt sau 01/01/2026 có thể lựa chọn tuân thủ, và mọi hệ thống lắp mới sau 01/01/2029 bắt buộc phải tuân thủ chuẩn này.

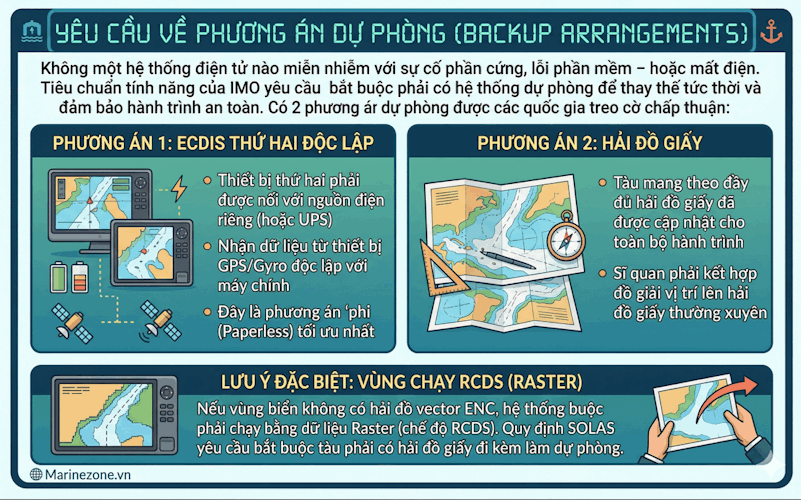

3.3. Yêu Cầu Về Phương Án Dự Phòng (Backup Arrangements)

Không một hệ thống điện tử nào miễn nhiễm với sự cố phần cứng, lỗi phần mềm hoặc mất điện. Do đó, Tiêu chuẩn tính năng của IMO yêu cầu bắt buộc phải có hệ thống dự phòng (Backup System) để thay thế tức thời và đảm bảo hành trình an toàn trong tình huống khẩn cấp. Có 2 phương án dự phòng được các quốc gia treo cờ chấp thuận:

1. Sử dụng ECDIS thứ hai độc lập: Thiết bị thứ hai phải được nối với nguồn điện riêng (hoặc UPS) và nhận dữ liệu từ thiết bị GPS/Gyro độc lập với máy chính. Đây là phương án "phi hải đồ giấy" (Paperless) tối ưu nhất.

2. Sử dụng một bộ hải đồ giấy: Tàu mang theo đầy đủ hải đồ giấy đã được cập nhật cho toàn bộ hành trình. Khi đó, sĩ quan phải kết hợp đồ giải vị trí lên hải đồ giấy thường xuyên.

Nếu vùng biển không có hải đồ vector ENC, hệ thống buộc phải chạy bằng dữ liệu Raster (chế độ RCDS). Trong trường hợp này, quy định SOLAS yêu cầu bắt buộc tàu phải có hải đồ giấy đi kèm làm dự phòng.

4. HỆ SINH THÁI TIÊU CHUẨN KỸ THUẬT IHO (TỪ S-57 ĐẾN KỶ NGUYÊN S-100)

Để toàn cầu hóa dữ liệu, IHO đã xây dựng các bộ tiêu chuẩn khắt khe, áp dụng cho cả văn phòng thủy đạc quốc gia, nhà sản xuất thiết bị ECDIS và người sử dụng.

4.1. Hệ Tiêu Chuẩn Hiện Tại (S-57)

• IHO S-57: Là tiêu chuẩn về cơ sở dữ liệu và cấu trúc để số hóa dữ liệu thủy văn, đóng vai trò tạo ra các hải đồ ENC.

• IHO S-52: Là Thư viện trình bày (Presentation Library) quy định khía cạnh hiển thị. Tiêu chuẩn này định nghĩa nghiêm ngặt cách mỗi đối tượng (màu sắc, hình dáng, đường nét) xuất hiện trên màn hình ECDIS để đảm bảo rằng phao tiêu, đường đẳng sâu nhìn trên máy của hãng JRC cũng giống hệt như trên máy Furuno.

• IHO S-58: Đặt ra các bộ quy tắc kiểm tra lỗi phê chuẩn (Validation Checks). Giúp các cơ quan thủy đạc phát hiện các lỗi logic của dữ liệu trước khi phát hành, ví dụ: độ sâu nước không thể nằm trên đất liền.

• IHO S-63: Lược đồ bảo mật dữ liệu. Chuẩn này dùng để mã hóa (encrypt) dữ liệu ENC để bảo vệ bản quyền, chống sao chép trái phép và chứng minh tính xác thực của dữ liệu từ nguồn chính thức. Do đó, người dùng phải nhập các tệp Giấy phép (Cell Permit) vào máy mới có thể mở khóa và hiển thị được hải đồ.

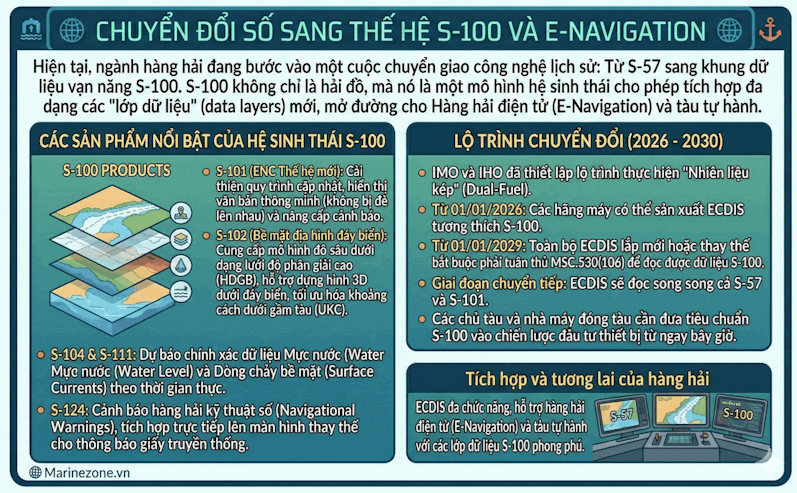

4.2. Chuyển Đổi Số Sang Thế Hệ S-100 Và E-Navigation

Hiện tại, ngành hàng hải đang bước vào một cuộc chuyển giao công nghệ lịch sử: Từ S-57 sang khung dữ liệu vạn năng S-100. S-100 không chỉ là hải đồ, mà nó là một mô hình hệ sinh thái cho phép tích hợp đa dạng các "lớp dữ liệu" (data layers) mới, mở đường cho Hàng hải điện tử (E-Navigation) và tàu tự hành.

Các sản phẩm nổi bật của hệ sinh thái S-100 bao gồm:

• S-101 (ENC Thế hệ mới): Cải thiện quy trình cập nhật, hiển thị văn bản thông minh (không bị đè lên nhau) và nâng cấp cảnh báo. S-101 sẽ là lớp nền tảng cho mọi sản phẩm S-100.

• S-102 (Bề mặt địa hình đáy biển): Cung cấp mô hình độ sâu dưới dạng lưới độ phân giải cao (HDGB), hỗ trợ dựng hình 3D dưới đáy biển, tối ưu hóa khoảng cách dưới gầm tàu (UKC).

• S-104 & S-111: Dự báo chính xác dữ liệu Mực nước (Water Level) và Dòng chảy bề mặt (Surface Currents) theo thời gian thực.

• S-124: Cảnh báo hàng hải kỹ thuật số (Navigational Warnings), tích hợp trực tiếp lên màn hình thay thế cho thông báo giấy truyền thống.

Lộ trình chuyển đổi (2026 - 2030): IMO và IHO đã thiết lập lộ trình thực hiện "Nhiên liệu kép" (Dual-Fuel).

Từ 01/01/2026, các hãng máy có thể sản xuất ECDIS tương thích S-100.

Từ ngày 01/01/2029, toàn bộ ECDIS lắp mới hoặc thay thế bắt buộc phải tuân thủ MSC.530(106) để đọc được dữ liệu S-100. Giai đoạn chuyển tiếp này, ECDIS sẽ đọc song song cả S-57 và S-101. Các chủ tàu và nhà máy đóng tàu cần đưa tiêu chuẩn S-100 vào chiến lược đầu tư thiết bị từ ngay bây giờ.

5. VẬN HÀNH ECDIS - CÁC THIẾT LẬP VÀ CẢNH BÁO AN TOÀN SINH TỬ

ECDIS chỉ thực sự bảo vệ con tàu khi nó được cấu hình chính xác. Rất nhiều sự cố hàng hải đã xảy ra do sĩ quan đi ca cài đặt sai thông số hoặc tắt nhầm cảnh báo.

5.1. Thiết Lập Khu Vực An Toàn (Safety Settings)

Khác với hải đồ giấy, ECDIS yêu cầu người điều khiển chủ động thiết lập các giới hạn độ sâu an toàn để máy tự động giám sát. Các đường ranh giới độ sâu (Depth Contours) trên màn hình gồm:

• Độ sâu an toàn (Safety Depth): = Mớn nước lớn nhất của tàu + Sụt lái (Squat) + Khoảng sáng gầm tàu yêu cầu (UKC). Những điểm đo sâu (spot sounding) trên hải đồ có giá trị bằng hoặc nhỏ hơn Safety Depth sẽ được ECDIS bôi đậm (thường có màu đen) để cảnh báo.

• Đường đồng mức an toàn (Safety Contour): = Mớn nước tàu + Sụt lái + UKC - Độ cao thủy triều 93. Đây là ranh giới sống còn phân chia vùng nước "an toàn" (màu nhạt) và vùng nước "không an toàn" (màu xanh đậm) đối với con tàu đó. Nếu tàu có nguy cơ cắt qua đường này, thiết bị sẽ phát chuông báo động (Alarm). Trong trường hợp hải đồ ENC không có đúng giá trị đường đồng mức mà sĩ quan nhập vào, ECDIS sẽ tự động chọn đường đồng mức kế tiếp sâu hơn để bảo đảm an toàn 66, 98. Nếu sĩ quan quên thiết lập, ECDIS sẽ mặc định giá trị này là 30 mét .

• Đường đồng mức nông (Shallow Contour) & Đường đồng mức sâu (Deep Contour): Dùng để tùy biến dải màu độ sâu (2 màu hoặc 4 màu), giúp sĩ quan nhận diện nhanh độ dốc của đáy biển và vùng nước sâu an toàn khi tàu bị sụt lái (thường đặt gấp đôi mớn nước).

5.2. Quản Lý Báo Động (Alarm Management)

Để tránh hội chứng "Mù cảnh báo" (Alarm Fatigue), người dùng cần thiết lập vùng cảnh giới (Guard Zone/ Look-ahead) hợp lý phía trước mũi tàu. Khoảng cách và thời gian cảnh giới càng lớn càng tốt, tùy theo tốc độ và điều kiện không gian. Theo quy định của IMO, có 5 báo động bắt buộc trên ECDIS:

1. Tàu cắt qua đường đồng mức an toàn (Crossing safety contour).

2. Tàu lệch khỏi đường đi kế hoạch (Deviation from route).

3. Trục trặc hệ thống xác định vị trí (Positioning system failure).

4. Tàu tiếp cận một điểm trọng yếu (Approach to critical point).

5. Sự khác biệt về hệ mốc trắc địa (Different geodetic datum). Các khu vực đặc biệt như vùng cấm, vùng tập quân sự, hoặc chướng ngại vật đơn độc ngầm cũng sẽ kích hoạt cảnh báo (Indication/Warning) khi tàu đi vào.

5.3. Lập Kế Hoạch Và Giám Sát Hành Trình (Route Planning & Monitoring)

• Lập kế hoạch: Kế hoạch hành trình có thể được lập bằng đồ giải trực tiếp trên màn hình hoặc bằng biểu bảng. ECDIS tự động kiểm tra (Route Check) toàn bộ tuyến đường. Nếu tuyến đường vạch qua vùng nước cạn, cắt đường Safety Contour hoặc đi qua khu cấm, máy sẽ đánh dấu và đưa ra các cảnh báo.

• Giám sát: Khi kích hoạt hành trình, thiết bị sẽ giám sát thời gian thực. Hệ thống hiển thị sai số dịch chuyển ngang (Cross Track Error - XTE). Nếu tàu bị dạt ra khỏi giới hạn XTE, báo động lệch đường (Off-track alarm) sẽ kêu.

• Lưu vết hành trình (Voyage Recording): ECDIS tự động lưu vết di chuyển của tàu, vị trí, tốc độ, hướng đi, các báo động và hải đồ đã sử dụng trong suốt 12 giờ qua (khoảng thời gian 1 phút/lần) và toàn bộ chuyến đi. Tính năng Playback cho phép xem lại chi tiết lịch sử để điều tra tai nạn hoặc làm bằng chứng.

5.4. Chồng Khớp Hình Ảnh Radar Và AIS (Overlay)

Việc chồng khớp hình ảnh Radar/ARPA (Radar Image Overlay - RIO) và AIS lên trên hải đồ điện tử mang lại sự tự tin rất lớn.

• Xác minh vị trí: Nếu tín hiệu phản hồi từ đất liền của Radar khớp hoàn toàn với đường bờ biển trên ENC, chứng tỏ hệ thống GPS và La bàn con quay đang hoạt động cực kỳ chính xác. Nếu bị lệch, có thể tồn tại sai số ở GNSS hoặc La bàn.

• Nhận diện mục tiêu: Việc kết hợp mục tiêu ARPA và AIS giúp sĩ quan nắm bắt được toàn bộ động thái của các tàu xung quanh, tính toán CPA/TCPA trực quan trên bản đồ để đưa ra các thao tác tránh va an toàn.

6. QUẢN LÝ DỮ LIỆU, CẬP NHẬT VÀ BẢN QUYỀN HẢI ĐỒ

Việc mang theo một chiếc ECDIS hiện đại sẽ vô nghĩa nếu dữ liệu hải đồ bên trong nó đã lỗi thời. SOLAS bắt buộc các dữ liệu hải đồ phải luôn được duy trì ở phiên bản cập nhật mới nhất. Cơ sở Dữ liệu Hải đồ Điện tử Toàn cầu (WEND) do IHO điều phối thông qua các RENC (Trung tâm điều phối ENC khu vực như Primar, IC-ENC) giúp dữ liệu phân phối thống nhất toàn cầu.

6.1. Dịch Vụ AVCS (Admiralty Vector Chart Service)

AVCS do Cơ quan Thủy văn Hoàng gia Anh (UKHO) phát hành là dịch vụ phổ biến nhất trên thế giới, chứa hơn 18.000 ENC chính thức. Để sử dụng được AVCS trên ECDIS, tàu cần phải có Permit (Giấy phép).Permit không chứa dữ liệu bản đồ, nó là tệp mã khóa (Cell Permit) gồm 2 file (PERMIT.TXT và ENC.PMT) dùng để giải mã các đĩa dữ liệu (Base DVD/CD) và cấp quyền hiển thị cho từng máy ECDIS cụ thể.

6.2. Cập Nhật Hải Đồ (Updates & Corrections)

• Dữ liệu được cập nhật định kỳ (thường là hàng tuần) qua mạng internet, vệ tinh SATCOM hoặc đĩa DVD/CD Update. Các bản cập nhật này tích hợp các Thông báo Hàng hải (Notice to Mariners - NM) sửa đổi báo hiệu, độ sâu mới.

• Dữ liệu cập nhật tự động đè lên dữ liệu cũ trên SENC mà không làm ảnh hưởng đến quá trình giám sát hành trình đang diễn ra.

• ECDIS lưu giữ lịch sử cập nhật để người dùng và các thanh tra viên PSC kiểm tra. Sổ theo dõi bảo trì hải đồ điện tử như NP133C (Admiralty ENC Maintenance Record) là tài liệu quan trọng để minh chứng việc cập nhật đã được thực hiện.

6.3. AIO (Admiralty Information Overlay) & Thông Báo Tạm Thời (T&P NMs)

Không phải tất cả các quốc gia phát hành ENC đều mã hóa các Thông báo Tạm thời và Sơ bộ (Temporary & Preliminary Notices - T&P NMs) vào dữ liệu gốc. Để khắc phục, UKHO phát hành AIO - một lớp dữ liệu phủ thêm (Overlay) hiển thị trực tiếp các cảnh báo T&P NM (như khu vực tập trận tạm thời, phao thi công) dưới dạng các khối đa giác đánh dấu đỏ hoặc xanh lên trên ECDIS. Nếu quốc gia sản xuất đã đưa T&P NM vào ENC của họ, người dùng sẽ không cần dùng đến AIO. Tàu cần có Permit riêng cho AIO (thường có tên là GB800001) để sử dụng chức năng này.

7. KIỂM TRA NHÀ NƯỚC CẢNG BIỂN (PORT STATE CONTROL - PSC) VỀ ECDIS

Chính quyền cảng (PSC) ở các khu vực như Paris MoU hay Tokyo MoU đang tập trung kiểm tra gắt gao tình trạng hoạt động và kỹ năng vận hành ECDIS của thuyền viên. Nếu vi phạm, tàu sẽ đối mặt với rủi ro bị lưu giữ (Detention), ảnh hưởng nghiêm trọng đến danh tiếng của chủ tàu.

Thanh tra viên PSC (PSCO) sẽ kiểm tra các hạng mục cốt lõi:

• Chứng chỉ và Pháp lý:

• ECDIS có nằm trong Danh mục Thiết bị (Record of Equipment) của Giấy chứng nhận An toàn Thiết bị Tàu Hàng (SEC) hay không?.

• Hệ thống có chứng chỉ Phê duyệt Kiểu (Type-Approval) hợp lệ không?.

• Có sổ tay hướng dẫn và Quy trình thao tác ECDIS trong Hệ thống quản lý an toàn (SMS) trên buồng lái không?.

• Tình Trạng Thiết Bị Và Phương Án Dự Phòng:

• Hệ thống ECDIS chính và cảm biến định vị (GNSS, Gyro) có hoạt động bình thường không?.

• Hệ thống dự phòng (ECDIS thứ 2 hoặc hải đồ giấy) có sẵn sàng, được cấp nguồn độc lập, đầy đủ dữ liệu cập nhật và đã có đường đi kế hoạch hay không?.

• Bản Quyền Và Cập Nhật Hải Đồ (ENC/RNC):

• Tàu có nạp hải đồ ENC chính thức bao phủ toàn bộ chuyến đi dự kiến không?.

• Kiểm tra lịch sử cập nhật (Update) qua các đĩa tuần mới nhất. Hệ thống sẽ cảnh báo nếu Cell Permit sắp hết hạn hoặc hết hạn.

• Kỹ Năng Và Năng Lực Của Sĩ Quan (Familiarization):

• Sĩ quan đi ca phải có chứng chỉ Đào tạo ECDIS (Generic & Type-Specific) ,.

• PSCO sẽ yêu cầu một sĩ quan đi ca bất kỳ thực hiện thao tác ngẫu nhiên trên máy: Lập/chỉnh sửa điểm hẹn (Waypoint), thay đổi thang tỷ lệ, thiết lập cấu hình an toàn (Safety Contour), thêm/xóa lớp thông tin hiển thị, sử dụng EBL/VRM, hay giải thích các ký hiệu.

• Hỏi về thủ tục xử lý khi máy chính bị hỏng (chuyển sang hệ thống backup).

• Kiểm tra kế hoạch hành trình (Passage Plan) xem có bao trọn từ bến đến bến (berth-to-berth) hay không .

Lưu ý: Việc sĩ quan không quen thuộc thao tác trên thiết bị, sử dụng hải đồ không bản quyền, hoặc hệ thống dự phòng bị hỏng là những "lý do rõ ràng" (Clear Grounds) dẫn đến quyết định bắt giữ tàu.

8. ĐÀO TẠO THUYỀN VIÊN (STCW) VÀ NĂNG LỰC CON NGƯỜI

Dù hệ thống có thông minh đến đâu, sự an toàn vẫn phụ thuộc vào quyết định của sĩ quan điều khiển. Việc phụ thuộc thái quá (over-reliance) vào ECDIS mà bỏ qua các quan sát bằng mắt thường và Radar truyền thống là một rủi ro hiện hữu. Theo sửa đổi Manila 2010 của Công ước STCW, chủ tàu và thuyền trưởng phải đảm bảo sĩ quan đi ca đáp ứng 2 mức độ đào tạo:

1. Đào tạo Tổng quát (Generic ECDIS Training): Khóa học kéo dài 40 giờ theo Chương trình Chuẩn 1.27 của IMO (IMO Model Course 1.27). Cung cấp kiến thức lý thuyết về ENC, quy định pháp lý, nguyên lý vận hành chung, thiết lập an toàn và nhận thức rủi ro. Sĩ quan hoàn thành sẽ được ghi nhận năng lực trong Chứng chỉ khả năng chuyên môn (CoC).

2. Đào tạo Làm quen chủng loại cụ thể (Type-Specific Familiarization): Trên thị trường có rất nhiều hãng sản xuất ECDIS (Furuno, JRC, Transas, Wartsila...) với giao diện menu và cấu trúc nút bấm hoàn toàn khác nhau. Thuyền viên làm việc trên tàu phải được huấn luyện làm quen trực tiếp trên đúng model máy (ví dụ: NAVI-SAILOR 4000) được lắp ráp. Các khóa đào tạo này có thể do nhà sản xuất (OEM), các tổ chức trên bờ hoặc hệ thống đào tạo trên máy tính (CBT) cung cấp. Hồ sơ chứng minh việc đào tạo này phải được lưu giữ cẩn thận trên tàu.

Tại Việt Nam, các trường như Đại học Hàng hải Việt Nam (VIMARU) cung cấp đầy đủ các khóa huấn luyện tiêu chuẩn IMO STCW 78/2010 trên hệ thống mô phỏng hiện đại, cấp chứng nhận cho sĩ quan boong và thuyền trưởng . Thông tư 03/2020/TT-BGTVT cũng quy định rõ các tiêu chuẩn về năng lực điều khiển cho thuyền viên Việt Nam đối với hệ thống hàng hải.

9. AN NINH MẠNG (CYBER SECURITY) CHO HỆ THỐNG ECDIS

Là thiết bị cốt lõi sử dụng máy tính, ECDIS đối mặt với các nguy cơ rủi ro an ninh mạng nghiêm trọng. IMO đã ban hành Nghị quyết MSC.428(98), yêu cầu mọi công ty quản lý tàu phải tích hợp quản lý rủi ro an ninh mạng vào Hệ thống Quản lý An toàn (SMS).

Các cuộc tấn công mạng, nhiễm mã độc hoặc virus có thể làm tê liệt hệ thống định vị, sai lệch hải đồ hoặc đánh sập hệ thống điều hành của ECDIS. Nguyên nhân rủi ro hàng đầu:

• Sử dụng USB cá nhân không kiểm soát để cắm vào ECDIS tải dữ liệu cập nhật hải đồ (Updates) hoặc Route plan.

• Hệ điều hành Windows chạy trên máy ECDIS đã lỗi thời (như Windows XP, Windows 7) và không có phần mềm diệt virus .

• Kỹ thuật viên, nhân viên cảng, hoa tiêu mang máy tính, USB lên cắm vào mạng nội bộ của tàu.

• Thiết bị ECDIS được kết nối trực tiếp với mạng internet văn phòng hoặc giải trí của thuyền viên không có tường lửa.

Khuyến nghị an toàn: Tách biệt mạng điều hướng (OT) với mạng thông tin (IT). Luôn quét virus trên máy tính trạm an toàn trước khi sao chép file cập nhật hải đồ vào một USB chuyên dụng (chỉ dùng riêng cho ECDIS).

10. LƯU Ý KHI LỰA CHỌN HỆ THỐNG ECDIS

1. Tính Tuân Thủ Pháp Lý Và Phê Duyệt Kiểu (Type Approval)

Đây là yếu tố tiên quyết. Để được pháp luật (SOLAS) công nhận thay thế hoàn toàn hải đồ giấy, ECDIS phải có chứng nhận Phê duyệt Kiểu (Type Approval) do Chính quyền cờ tàu (Flag State) hoặc Tổ chức Đăng kiểm (Recognized Organization) cấp.

• Thiết bị lắp đặt hiện tại phải tuân thủ nghiêm ngặt Nghị quyết MSC.232(82) của IMO và vượt qua các bài kiểm tra theo tiêu chuẩn IEC 61174.

• Hệ thống cũng phải đáp ứng các tiêu chuẩn hiển thị và dữ liệu của Tổ chức Thủy đạc Quốc tế (IHO) như S-52 (Thư viện trình bày) và S-57 (Định dạng dữ liệu).

2. Đón Đầu Kỷ Nguyên S-100 (S-100 Readiness & Dual-Fuel)

Ngành hàng hải đang bước vào giai đoạn chuyển đổi lịch sử từ chuẩn S-57 sang khung dữ liệu vạn năng S-100. Chủ tàu cần đặc biệt lưu ý lộ trình mới nhất của IMO theo Nghị quyết MSC.530(106):

• Từ 01/01/2026: Các hệ thống ECDIS tương thích S-100 được phép lắp đặt và sử dụng tự nguyện.

• Từ 01/01/2029: Mọi hệ thống ECDIS lắp mới hoặc thay thế bắt buộc phải tuân thủ MSC.530(106) và đọc được dữ liệu S-100.Lời khuyên: Để tối ưu hóa chi phí (tránh phải thay máy mới sau năm 2029), chủ tàu nên yêu cầu nhà cung cấp trang bị các hệ thống ECDIS có khả năng "Nhiên liệu kép" (Dual-Fuel). Hệ thống này có khả năng đọc song song cả hải đồ S-57 hiện tại và S-101 thế hệ mới trong suốt giai đoạn chuyển tiếp. Việc đầu tư sớm sẽ giảm thiểu áp lực chi phí, thời gian ngừng hoạt động và rủi ro tuân thủ trong tương lai .

3. Phương Án Dự Phòng An Toàn (Backup Arrangements)

Công ước SOLAS V/19.2.1.5 quy định bắt buộc phải có phương án dự phòng khi ECDIS bị lỗi. Chủ tàu cần đưa ra quyết định đầu tư ngay từ đầu giữa 2 phương án:

• Lắp đặt ECDIS thứ hai (Dual ECDIS): Hệ thống dự phòng này phải độc lập hoàn toàn, có nguồn điện riêng (hoặc UPS) và kết nối với các cảm biến vị trí riêng biệt. Đây là phương án "Paperless" (không hải đồ giấy) tối ưu nhất, giúp giảm đáng kể khối lượng công việc cập nhật hải đồ giấy cho sĩ quan.

• Sử dụng Hải đồ giấy: Duy trì một bộ hải đồ giấy đã được cập nhật đầy đủ cho toàn bộ chuyến đi. Tuy tiết kiệm chi phí mua máy ban đầu, nhưng chi phí mua và duy trì hải đồ giấy hàng tuần về lâu dài rất tốn kém và dễ bị PSC bắt lỗi nếu sĩ quan quên cập nhật .

4. Khả Năng Tích Hợp Cảm Biến (Sensor Interfacing)

ECDIS không hoạt động độc lập mà là trái tim của buồng lái.

• Bắt buộc: Hệ thống phải có cổng giao tiếp chuẩn NMEA (theo IEC 61162) để kết nối ổn định với Hệ thống định vị (GPS/GNSS), La bàn con quay (Gyrocompass) và Tốc độ kế (Speed Log).

• Mở rộng: ECDIS nên có khả năng chồng khớp hình ảnh Radar (Radar Image Overlay - RIO), nhận mục tiêu ARPA và tích hợp với AIS để sĩ quan dễ dàng nhận diện tình huống đâm va ngay trên hải đồ 19, 20. Ngoài ra, cần kiểm tra khả năng xuất tín hiệu tới VDR (Máy ghi dữ liệu hành trình), BAM (Quản lý Báo động Buồng lái) và BNWAS.

5. Khả Năng Phòng Chống Tấn Công Mạng (Cybersecurity)

ECDIS là một máy tính và rất dễ bị nhiễm virus, đặc biệt là khi thuyền viên cắm USB để cập nhật hải đồ. Đã có những trường hợp tàu bị trì hoãn khởi hành nhiều ngày và tốn hàng trăm nghìn USD do ECDIS nhiễm virus.Chủ tàu cần chọn hệ thống đáp ứng các yêu cầu an ninh mạng theo Nghị quyết MSC.428(98) và quy chuẩn IACS UR E26 / E27 (Bắt buộc với tàu đóng mới ký hợp đồng sau 01/07/2024). Nên ưu tiên các hệ thống có tính năng khóa cổng USB vật lý, quét virus tích hợp, chia tách mạng CNTT (IT) và mạng Điều hành (OT), hoặc hỗ trợ cập nhật dữ liệu qua vệ tinh bảo mật để tránh rủi ro.

6. Chi Phí Và Tính Thuận Tiện Trong Đào Tạo (Familiarization Training)

Theo STCW và Bộ luật ISM, ngoài chứng chỉ ECDIS cơ bản, mọi sĩ quan phải được đào tạo làm quen với đúng chủng loại máy (Type-Specific / Familiarization Training) đang lắp trên tàu.

• Nếu chủ tàu chọn các thương hiệu quá hiếm hoặc giao diện quá phức tạp, việc tìm kiếm cơ sở huấn luyện cấp chứng chỉ cho thuyền viên sẽ cực kỳ đắt đỏ và khó khăn.

• Nên chọn các thương hiệu phổ biến toàn cầu (như Furuno, JRC, Transas/Wartsila) có cung cấp sẵn các mô-đun đào tạo trên máy tính (CBT - Computer Based Training) hoặc có mạng lưới đối tác đào tạo rộng khắp để dễ dàng cung cấp chứng chỉ cho thuyền viên mới lên tàu.

7. Tương Thích Dịch Vụ Dữ Liệu Và Bản Quyền Hải Đồ

ECDIS phải tương thích với Lược đồ Bảo mật Dữ liệu IHO S-63 để giải mã và đọc được các ENC bản quyền chính thức. Chủ tàu nên chọn các hệ thống có quy trình nạp Giấy phép (Cell Permit) và cập nhật dữ liệu (Updates) hàng tuần đơn giản, trực quan. Khả năng hỗ trợ hiển thị tốt dịch vụ Thông báo Tạm thời & Sơ bộ (T&P NMs) thông qua lớp dữ liệu AIO (Admiralty Information Overlay) của UKHO cũng là một điểm cộng rất lớn giúp sĩ quan lập kế hoạch hành trình an toàn và đối phó tốt với các kỳ kiểm tra PSC.
