1. Đo Gió Anemometer Trên Tàu Biển Là Gì ? Nguyên Lý Hoạt Động & Phân Loại

Máy đo gió (anemometer), hay còn gọi là phong kế, là thiết bị đo lường được sử dụng để xác định tốc độ gió và hướng gió xung quanh môi trường tàu. Môi trường biển vốn vô cùng khắc nghiệt với sương muối ăn mòn, rung động cơ học từ động cơ, nhiệt độ cực đoan và bão tố. Do đó, máy đo gió hàng hải được chia thành 3 công nghệ cốt lõi:

1.1 Máy Đo Gió Dạng Cốc (Cup Anemometer)

Thiết kế bao gồm 3 hoặc 4 cốc hình bán cầu gắn đối xứng quanh một trục thẳng đứng. Khi gió thổi qua, sự chênh lệch hệ số cản giữa mặt lõm và mặt lồi làm trục quay. Vận tốc gió (v) tỷ lệ thuận với tốc độ quay của trục (ω) theo công thức: v=a+b⋅ω.

• Ưu điểm: Thiết kế đơn giản, độ bền đã được kiểm chứng, giá thành thấp. Ví dụ tiêu biểu là hệ thống Walker 2050 MK2 nổi tiếng.

• Nhược điểm: Quán tính cơ học khiến hệ thống bị "quá đà" khi gió ngừng đột ngột, gây sai số khi đo các cơn gió giật (gusts), và có ngưỡng khởi động cần thiết để thắng lực ma sát.

1.2 Máy Đo Gió Dạng Cánh Quạt (Vane / Propeller Anemometer)

Sử dụng một turbine nhỏ (cánh quạt) gắn trên thân máy có khả năng xoay tự do nhờ cánh lái (wind vane) để luôn hướng về phía gió thổi. Thiết bị này có thể cung cấp đồng thời tốc độ và hướng gió.

• Điểm nhấn kỹ thuật: Các dòng máy chuyên dụng như R.M. Young 05106 sử dụng ổ bi gốm (ceramic bearings) giúp kháng mặn tuyệt vời và chống kẹt rỉ sét.

1.3 Máy Đo Gió Siêu Âm (Ultrasonic Anemometer) - Kỷ Nguyên Trạng Thái Rắn

Đây là loại cảm biến tiên tiến nhất, hoàn toàn không có bộ phận chuyển động vật lý. Nó hoạt động dựa trên nguyên lý đo thời gian truyền (Time-of-Flight) của các xung âm thanh giữa các cặp đầu dò. Thời gian truyền xuôi và ngược chiều gió được tính toán để triệt tiêu ảnh hưởng của nhiệt độ và áp suất:

v=2L​(t1​1​−t2​1​)

• Ưu điểm vượt trội: Đo đạc tức thời, ngưỡng khởi động cực thấp (chỉ 0.01 m/s), không bị mài mòn ổ bi, cực kỳ phù hợp cho môi trường công nghiệp và tự động hóa hàng hải.

So Sánh Nhanh Máy Đo Gió Cơ Học vs Siêu Âm

2. Khung Pháp Lý Quốc Tế & Tiêu Chuẩn Hàng Hải Áp Dụng (Cập Nhật 2025 - 2026)

Với các quản lý kỹ thuật hãng tàu (Superintendent) và đội ngũ Nav & Comm, việc hiểu luật là bắt buộc để tàu không bị lưu giữ bởi chính quyền cảng (PSC).

2.1 Công Ước SOLAS & Yêu Cầu Của IMO, IEC

Theo Công ước SOLAS Chương V, tất cả các tàu thương mại có tổng dung tích (GT) từ 300 trở lên hoạt động tuyến quốc tế bắt buộc phải trang bị máy đo gió đã được chứng nhận.

• Độ chính xác chuẩn IMO: Sai số tốc độ không vượt quá ±0.5 m/s (hoặc ±5%), và sai số hướng gió không vượt quá ±5°.

• Tiêu chuẩn IEC 61400-12-1 và IEC 60945: Cảm biến phải chịu được sự ăn mòn của sương muối (cấp bảo vệ IP66/IP67), dải nhiệt độ từ -40°C đến +60°C và chịu rung động lên tới 2g.

2.2 Tích Hợp VDR/S-VDR (Hộp Đen Tàu Biển)

Bản cập nhật gần đây bắt buộc máy đo gió phải cung cấp tín hiệu cho VDR thông qua các giao thức truyền thông chuẩn (NMEA 0183 / IEC 61162). Dữ liệu gió, cùng với vận tốc và hướng quay, phải được VDR lưu trữ liên tục tối thiểu 48 giờ đối với các bộ ghi thu hồi được và 30 ngày cho bộ nhớ trong. Thông tin này vô cùng quan trọng cho việc điều tra tai nạn hàng hải.

2.3 Quy Định Mới MSC.532(107) Từ 2026: Tích Hợp Máy Đo Độ Nghiêng

Bắt đầu từ 1/1/2026, IMO quy định các tàu Bulk Carrier (chở hàng rời) và Tàu Container đóng mới từ 3000 GT trở lên bắt buộc trang bị Máy đo độ nghiêng điện tử (Electronic Inclinometers). Cặp bài trùng "Máy đo gió - Máy đo độ nghiêng" sẽ cung cấp đồng thời dữ liệu ngoại lực (gió ngang) và phản ứng vật lý của con tàu (độ nghiêng) vào VDR, giúp đánh giá chính xác nguyên nhân rơi mất container hoặc mất ổn định thân tàu.

2.4 Tiêu Chuẩn Khu Vực & Các Tổ Chức Đăng Kiểm (MED, USCG, DNV, VR)

• EU MED (Wheelmark): Yêu cầu mô đun B & D, hỗ trợ truyền dữ liệu thời gian thực tới SafeSeaNet.

• USCG (Mỹ): Nhấn mạnh khả năng giám sát từ xa về trạm bờ và đạt chuẩn chống cháy nổ UL 1203 cho khu vực nguy hiểm.

• Cục Đăng kiểm Việt Nam (VR): Bất kỳ thiết bị nào lắp trên tàu cờ Việt Nam phải tuân thủ QCVN 64:2013/BGTVT (Quy chuẩn kỹ thuật quốc gia về kiểm tra sản phẩm công nghiệp dùng cho tàu biển) và QCVN 21:2015/BGTVT.

3. Đánh Giá Các Thương Hiệu Máy Đo Gió Hàng Hải Hàng Đầu

Dưới góc nhìn của kỹ sư Nav & Comm, không phải máy đo gió nào cũng chịu được bão biển cấp 12. Dưới đây là các "ông lớn" trên thị trường:

3.1 Gill Instruments (Vương Quốc Anh) - Tiêu Chuẩn Vàng Siêu Âm

Dòng WindObserver của Gill được chế tạo bằng thép không gỉ 316 (chuẩn IP66), chịu được vận tốc gió lên tới 90 m/s. Thiết bị đạt phê chuẩn (Type Approval) từ Lloyd's Register và hoàn toàn không cần bảo dưỡng ổ bi.

3.2 Vaisala (Phần Lan) - Giải Pháp Vùng Cực

Dòng WMT700 Series cấu tạo với 3 đầu dò tạo ra 6 đường đo đan chéo dự phòng, đo chính xác ngay cả khi một hướng bị che khuất. Nổi bật với hệ thống sưởi công suất cao (lên tới 250W) chống đóng băng cực tốt, tích hợp cho các tàu đi băng vùng Bắc Cực.

3.3 NSR Marine (Trung Quốc) - Sự Trỗi Dậy Về Chi Phí & Hiệu Quả

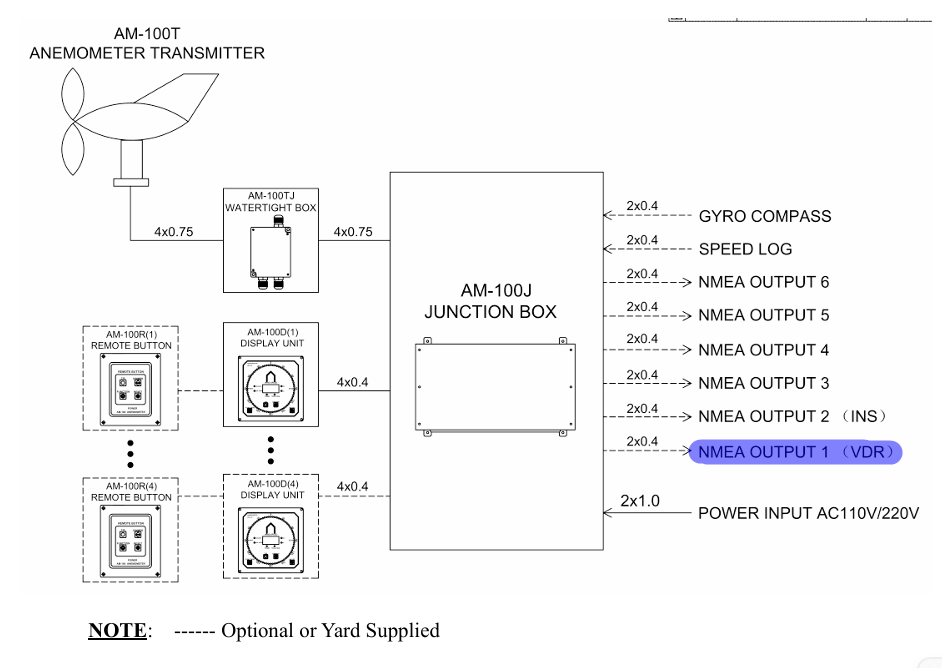

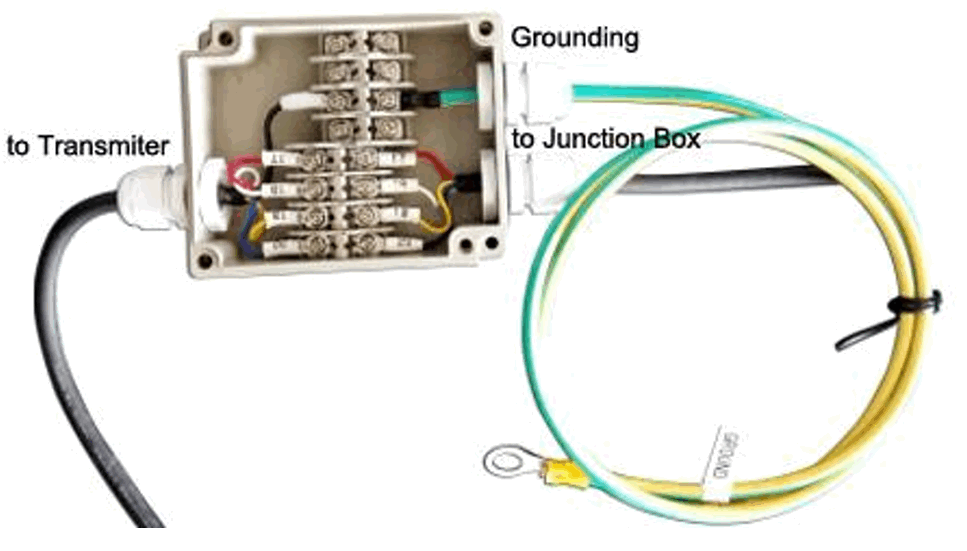

Hệ thống NSR AM-100 được thiết kế thân vỏ bằng chất liệu Nylon đặc biệt chịu được gió 60+ m/s và không khí mặn mà không bị ăn mòn. Hệ thống gồm Transmitter (AM-100T), Màn hình hiển thị 72 đèn LED (AM-100D) và Junction Box (AM-100J).

• Đặc biệt, Junction box hỗ trợ tới 6 cổng RS422 NMEA0183 xuất dữ liệu ra (S)VDR và INS.

• Đạt chứng nhận CCS và chuẩn IP66 cho cảm biến ngoài trời.

3.4 B&G & Furuno - Giải Pháp Đồng Bộ Tàu Buồm & Du Thuyền

Dòng B&G WS310 (có dây) và WS320 (không dây qua Bluetooth/Solar, tích hợp NMEA 2000) đem lại độ chính xác cực cao (sai số góc < 1 độ). Với Furuno FI5001 hoặc FI-70, tín hiệu gió tương thích hoàn hảo vào mạng NavNet TZtouch của buồng lái.

4. Hướng Dẫn Kỹ Thuật Lắp Đặt Máy Đo Gió

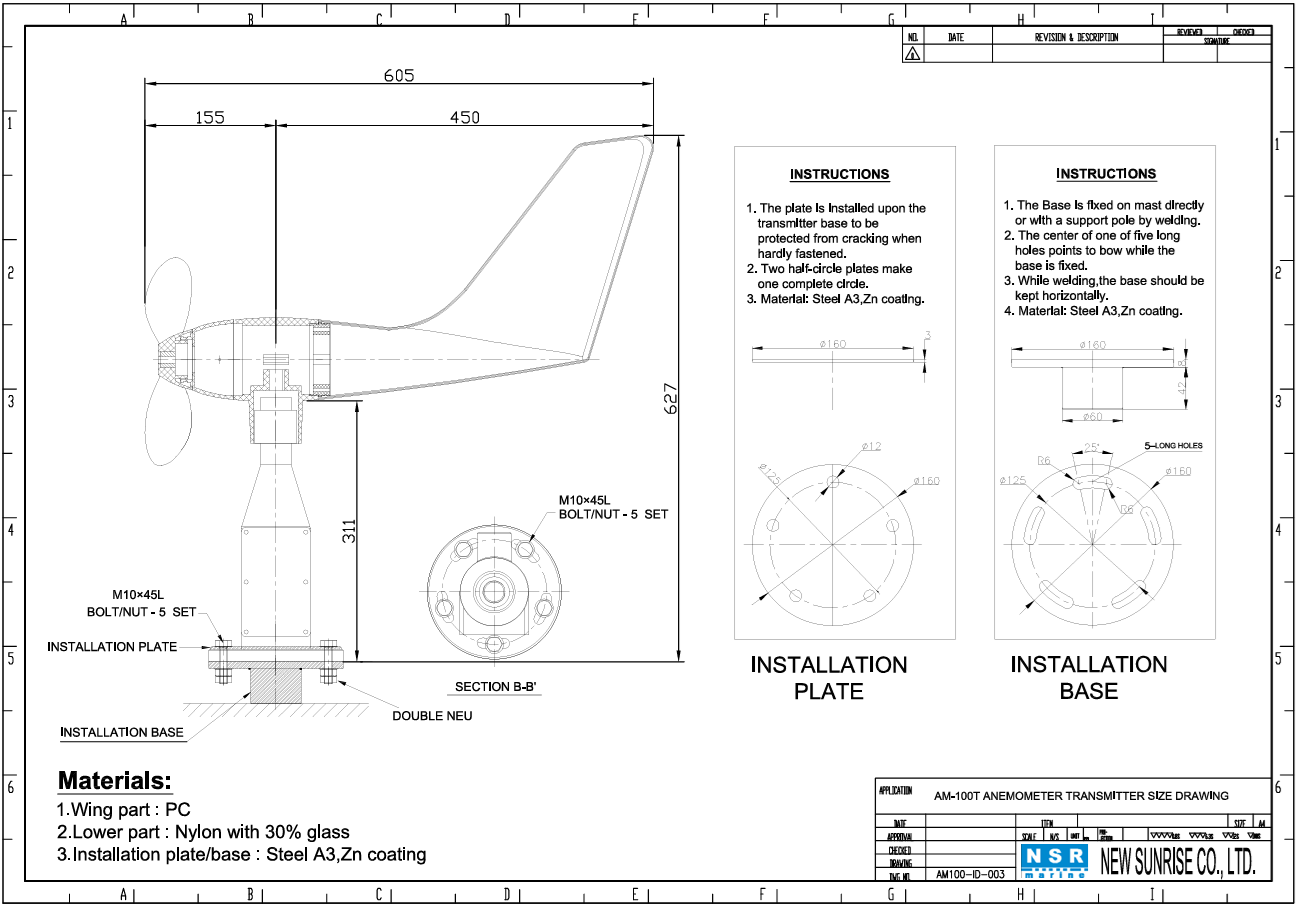

4.1 Vị Trí Lắp Đặt Tiêu Chuẩn (Installation Location)

Theo khuyến nghị của IMO và các hãng sản xuất:

• Phải được lắp đặt ở không gian quang đãng nhất, thường là cột cờ phía mũi, đỉnh cầu tàu hoặc cột radar (Radar Mast) để tránh luồng nhiễu động khí động học sinh ra từ thượng tầng tàu hoặc ống khói.

• Một trong những lỗ lắp đặt ở bệ đỡ phải hướng thẳng về mũi tàu (Ship Bow) để tham chiếu góc 0 độ.

• Phải ghi chú chính xác "chiều cao của cảm biến so với mặt nước biển" (Anemometer height) vào bản vẽ kỹ thuật và hồ sơ thử nghiệm đường dài (Sea Trials) để VDR và máy tính tải trọng có tham chiếu chuẩn xác.

Máy đo gió chỉ đo được "Gió tương đối" (Relative Wind).

Để tính được "Gió thực" (True / Theoretical Wind), màn hình hiển thị phải được nhận tín hiệu Gyro Compass (HDT) và Speed Log (VBW) hoặc GPS (RMC).

• Tốc độ truyền: Đa số các dòng máy giao tiếp bằng chuẩn NMEA 0183 (cổng RS422) với Baud rate 4800bps.

• Chuẩn bản tin NMEA MWV: Định dạng: $--MWV,x.x,a,x.x,a,A*hh<CR><LF>.

• Ví dụ: $WIMWV,270,R, 10.0,M,A*09 (Gió tương đối góc 270 độ, vận tốc 10 m/s, dữ liệu Valid).

• Ví dụ: $WIMWV,226,T, 13.9,M,A*05 (Gió thực góc 226 độ, vận tốc 13.9 m/s).

5. Quy Trình Vận Hành, Bảo Dưỡng & Khắc Phục Sự Cố (Troubleshooting)

Máy đo gió liên tục chịu phơi nhiễm sương muối và rung chấn. Một quy trình bảo dưỡng chuẩn sẽ giúp chủ tàu tiết kiệm hàng ngàn USD chi phí gọi thợ Nav & Comm.

5.1 Lịch Trình Bảo Dưỡng Tiêu Chuẩn

• Hàng ngày: Quan sát ngoại quan, kiểm tra hư hỏng vật lý hoặc muối kết tinh, vỏ hàu bám trên cảm biến. Vệ sinh bằng chổi mềm và nước ngọt. Tuyệt đối không dùng chất tẩy rửa mạnh lên đầu dò siêu âm. Phân tích chéo dữ liệu với các trạm thời tiết.

• Hàng tháng/Quý: Với máy cơ học, tháo rời và kiểm tra ổ bi, trục quay; tra mỡ chịu mặn. Kiểm tra đệm làm kín hộp nối cáp chống nước xâm nhập.

• Hàng năm: Đánh giá toàn diện, thay thế vòng bi bị mòn hoặc pin (đối với dòng cảm biến không dây), nâng cấp Firmware và thực hiện hiệu chuẩn.

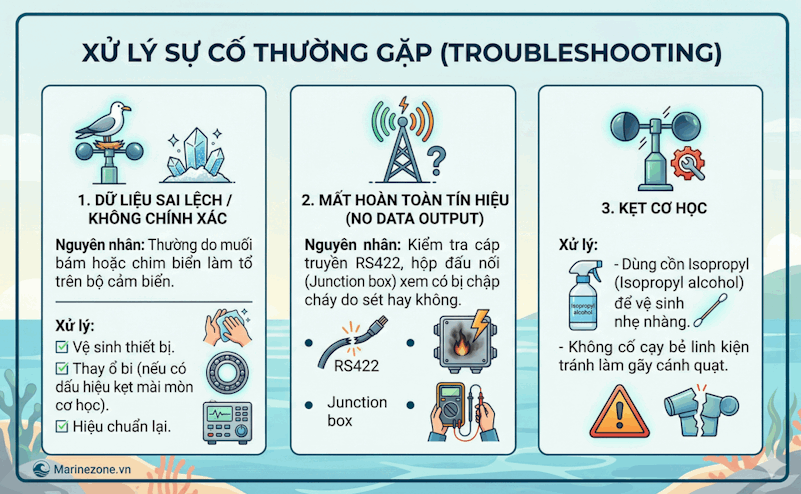

5.2 Xử Lý Sự Cố Thường Gặp (Troubleshooting)

1. Dữ liệu sai lệch / Không chính xác: Thường do muối bám hoặc chim biển làm tổ trên bộ cảm biến. Xử lý: Vệ sinh thiết bị, thay ổ bi (nếu có dấu hiệu kẹt mài mòn cơ học), hoặc hiệu chuẩn lại.

2. Mất hoàn toàn tín hiệu (No Data Output): Kiểm tra cáp truyền RS422, hộp đấu nối (Junction box) xem có bị chập cháy do sét hay không.

3. Kẹt cơ học: Dùng cồn Isopropyl (Isopropyl alcohol) để vệ sinh nhẹ nhàng; không cố cạy bẻ linh kiện tránh làm gãy cánh quạt.

5.3 Rủi Ro Môi Trường Cực Đoan

• Băng giá (Icing): Tàu chạy tuyến biển lạnh có nguy cơ bị đóng băng trục xoay. Khắc phục: Lựa chọn máy đo gió siêu âm tích hợp sưởi 250W (Heated models).

• Sét đánh (Lightning): Lắp đặt ở vị trí cao nhất khiến máy đo gió vô tình trở thành cột thu lôi. Xung sét phá hủy hoàn toàn bo mạch. Cần đảm bảo hệ thống nối đất (Grounding) tốt và sử dụng thiết bị cắt lọc sét (Surge Protection) trên đường cáp truyền.

• Nhiễu điện từ (EMI): Sóng từ Radar hoặc trạm VSAT Inmarsat công suất lớn có thể can nhiễu đầu dò siêu âm. Phải lắp đặt cáp chống nhiễu chuyên dụng chuẩn IEC 60945.

6. Kiểm Định & Hiệu Chuẩn (Calibration) Máy Đo Gió Tại Việt Nam

Việc lấy tín hiệu gió đưa vào VDR mang giá trị pháp lý, do đó thiết bị đo gió phải được hiệu chuẩn và cấp giấy chứng nhận định kỳ.

6.1 Khung Tiêu Chuẩn Hiệu Chuẩn ĐLVN 345:2021

Tại Việt Nam, phương tiện đo vận tốc gió (dải 0-60 m/s, sai số ±5%) được hiệu chuẩn theo ĐLVN 345:2021 (Viện Đo lường Việt Nam).

• Điều kiện môi trường kiểm định: Nhiệt độ 23±5°C, độ ẩm 40−80% RH.

• Thiết bị kiểm định: Sử dụng Ống khí động (Wind tunnel) tạo trường vận tốc có độ ổn định và đồng đều cao; sai số của chuẩn không được vượt quá 1/3 sai số cho phép của máy đo gió.

• Xử lý số liệu: Tính toán sai số tương đối tại từng điểm đo: Δv=

  $\frac{v_{tbi}-v_{pi}}{v_{max}}\times 100\%$

6.2 Chu Kỳ Kiểm Định (Cục Đăng Kiểm VR)

Theo quy định pháp luật và thông lệ bảo dưỡng, chu kỳ hiệu chuẩn của máy đo gió hàng hải tại Việt Nam là 24 tháng. Tuy nhiên, IMO vẫn khuyến nghị kiểm tra và so sánh độ chính xác (calibration check) hàng năm để đảm bảo an toàn. Đăng kiểm viên của VR trong các đợt kiểm tra hàng năm/định kỳ (Annual/Renewal Survey) sẽ yêu cầu trình giấy chứng nhận hiệu chuẩn còn hiệu lực. Bất kỳ sai phạm nào đều có thể bị PSC lưu giữ tàu.

7. Xu Hướng Tương Lai: Vận Tải Xanh & Tối Ưu Hóa Tuyến Đường (Weather Routing)

Máy đo gió không chỉ là một yêu cầu pháp lý khô khan. Trong thời kỳ cắt giảm khí nhà kính và chỉ số Cường độ Carbon (CII), dữ liệu gió là mỏ vàng của ngành hàng hải:

1. Tối ưu hóa tuyến đường (Weather Routing): Tích hợp dữ liệu thời gian thực từ cảm biến gió với hải đồ điện tử (ECDIS) và các phần mềm định tuyến giúp tàu tận dụng gió thuận, né bão. Điều này giảm từ 5% đến 10% mức tiêu thụ nhiên liệu.

2. Sự Hồi Sinh Của Tàu Buồm Cơ Khí: Các hệ thống buồm rotor (Rotor sails) và buồm cánh hiện đại được dẫn động bằng thủy lực, tự động tinh chỉnh góc chém gió. Khí đó, máy đo gió chính là "bộ não điều khiển" ra lệnh cho hệ thống động lực. Sai số và độ trễ của cảm biến sẽ ảnh hưởng trực tiếp đến chống lật tàu.

3. Hệ Sinh Thái IoT Hàng Hải (NMEA 2000): Sự dịch chuyển từ NMEA 0183 sang chuẩn NMEA 2000 (CAN bus) giúp toàn bộ các cảm biến trên tàu kết nối đồng bộ tốc độ cao, hiển thị tức thời lên mọi màn hình buồng lái.
